门窗计算书
一．工程概况
1.工程名称：
2.工程项目：塑钢门窗
3.受力分析：对门窗而言，风荷载的力学传递途径为：玻璃将所受风压传至门窗的主受力构件，在由其两端传至与建筑物主体相连的窗框，由具有足够强度的墙体承受，所以主受力构件的强度和刚度对于门窗能否保证良好功能起决定作用。由于窗框四边框与墙体直接连接而获得强度，因而不做计算，只有门窗内部竖向或横向杆件所受的风荷载是由其两端传至墙体，是主受力杆件。下面就依据<<玻璃幕墙工程技术规范>>(JGJ102-2003)、<<建筑外窗抗风压性能分级及其检测方法>>（GB/T7106-2002）,<<未增塑聚氯乙烯（PVC-U）塑料窗>>（JG/T140-2005）选择典型窗型做竖向、横向杆件及玻璃的校核计算（见附图，阴影部分为杆件的受力面积）。
4.参数选择：门窗计算高度：H=60米；对门窗而言，抗震设计可不考虑；竖向杆件高度：Hm=4m；横向中挺分格宽度：Bm=1.3m；沈阳地区50年一遇基本风压值：W0=0.55KN/m2；地面粗糙度：B类；需校核的中空玻璃形式：5+9A+4+6A+5中空玻璃。
二．计算杆件几何数据
对塑钢门窗而言，塑料型材其弹性模量可忽略为零，可不做计算，其强度及刚度的获得完全来自于内衬的增强型钢和增强钢板。对本工程，拼樘处钢板规格为100mmX10mm。
1.钢带材料：碳素结构钢Q235，强度设计值：215N/mm,
弹性模量：E=2.1X105N/mm2
2.竖向及横向杆件截面参数：见附图
三．竖杆件计算
1.重力荷载
2.风荷载标准值(依据建筑结构荷载规范GB50009-2001) Wk=βgz·μs·μz·W0
式中Wk—作用于窗上的风荷载标准值（KN/m2）
βgz—围护结构阵风系数,地面粗糙度按B类，查表得: 60米时βgz=1.56
μs—体型系数,查图取0.8
μz一风压高度变化系数,地面粗糙度按B类，查表得: 60米时μz=1.77
W0一基本风压,取0.55KN/m2（按沈阳地区50年一遇）3.地震作用
SE=βE·αmax·G
式中：SE—水平地震作用
βE一动力放大系数,取3.0
αmax一地震影响系数最大值，8度设防取0.16
G一结构重量
4.组合效应
荷载组合效应按下式计算
S=γG·G+ψw·γw·Wk+ψE·γE·SE
式中：S一荷载效应组合设计值
G一重力荷载产生的效应值
Wk一风荷载（雪荷载）作用效应SE一地震作用效应
γG、γw、γE一分别为重力荷载、风荷载、地震作用的分项系数
ψw、ψE一分别为风荷载、地震作用的组合系数
A强度计算时
分项系数组合系数重力荷载γG取1.2风荷载γw取1.4ψw取1.0地震作用γE取1.3ψE取0.6
B刚度计算时
分项系数组合系数
重力荷载γG取1.0
风荷载γw取1.0ψw取1.0地震作用γE取1.0ψE取0.6 5.材料特性
碳素结构钢Q235
弹性模量E=2.1X105N/mm2
强度设计值fa=215N/mm2
6.荷载计算
6.1风荷载标准值
Wk=βgz·μs·μz·W0
=1.56×0.8×1.77×0.55=1.21KN/m2
取W2k=1.21KN/m
地震作用取SE=0
6.2竖向杆件强度计算时最大线荷载
工况：重力荷载+风荷载+地震作用(G+W+S)
qy=(1.4Wk+0.6×1.3×0)Bd
Bd-竖中挺受力面积与竖中挺杆件长度之比
Bd=(1.05×4-0.4×0.4-0.65×0.65)/4=0.90m qy=(1.4×1.21+0.6×1.3×0)×0.90=1.52KN/m 按单跨简支梁模型计算,竖框所受的最大弯矩为Mmax=q2y×L/8
式中L一竖向杆件长度
Mmax=0.91X42/8=1.82KNm
6.3竖向中挺刚度计算时最大线荷载
工况：重力荷载+风荷载+地震作用(G+W+S)
qy=(1.0Wk+0.6×0)Bd
qy=(1.0×1.21+0.6×0)×0.90=1.09KN/m
6.4强度校核
竖向杆件为压弯构件，承载力应满足下式要求N/A+Mmax/（r*W）≤fa
式中：N一竖框所受轴力N,N=γG×G
A一竖框截面积mm2
r一塑性发展系数,取1.05
W一当量抵抗矩mm3
fa一Q235钢材的强度设计值,取215.0N/mm2
竖向杆件所受应力
N/A+Mmax/（r*W）
=95.97N/mm2＜fa=215.0N/mm2满足要求
6.5刚度校核
当玻璃采用中空玻璃时受力杆件挠度值＜L/180，且最大挠度值不大于20mm f=5q4yL/384EIx=(5X1.09X44/384X21X104X170.72)X105
=0.010m=10mm＜L/180=22mm满足要求
四.横中挺计算
工况：自重+风荷载+地震作用(G+W+S)
门窗按标高30m计算
1.重力荷载
G=LB(t1+t2)γ玻1.2=1.3×1.15×0.014×25.6×1.2=0.645KN
2.风荷载标准值
Wk=1.56×0.8×1.77×0.55=1.21KN/m2
取W2k=1.21KN/m
3.地震作用
SE=βE×αmax×G/A
取SE=0
4.风压力线荷载
qy=（1.4*Wk+0.6*1.3*SE）*Hd
Hd=(1.3×1.05-0.475×0.475-0.575×0.575)/1.3=0.81m qy=(1.4×1.21+0.6×1.3×0)×0.81=1.37KN/m
5.最大弯矩
按单跨简支梁计算,横框所受的最大弯矩为
水平My=qy*B2/8
式中B一窗横中挺长度
My=1.37×1.3/8=0.29KNm
垂直Mx=1/2*G×a
式中a一玻璃支点到连接点距离
Mx=1/2*0.645×0.2=0.065KNm
a为玻璃垫安装位置到玻璃边缘的距离，取0.2米
6.强度校核
横中挺的最大应力
My/γWy+Mx/γWx={0.29/(1.05×1.97)+0.065/(1.05×2.28)}×10 =167.35N/mm＜fa=215N/mm
7.刚度校核
刚度校核线荷载最大值
水平qy=(1.0WK+0.6SE)*Hd
=(1×1.21+0.6×0)×0.812232满足要求
=0.98KN/m
垂直G=LB(t1+t2)γ
=0.645KN
玻1.2=1.3×1.15×0.014×25.6×1.2
挠度
=0.006m=6mm
垂直fz=(G/2)B(12a*B-B2-12a2)/48EIy
最大挠度f=√fy2+fz2=√6+1.4=6.2mm＜B/180=7.2mm刚度满足要求五.玻璃面板应力计算
取玻璃分格1.3m*1.15m,采用中空玻璃（5+9A+4+6A+5），见附图
工况G+W+E
1温度应力计算
(1)温差应力计算
由于玻璃中央与边缘存在的温差而产生的温差应力标准值为
σt2k=0.74E·a·μ1·μ2·μ3·μ4（Tc-Ts）
式中：μ1—阴影系数；
μ2—窗帘系数；
μ3—玻璃面积系数；
μ4—嵌缝材料系数；
Tc—玻璃中央温度（℃）
Ts—玻璃边缘温度（℃）
E—玻璃的弹性模量，取0.72×10N／mm2
α—玻璃的线膨胀系数，为1.0×10-5；
玻璃边缘温度为
Ts＝0.65t0＋0.35ti＝0.65×-19℃＋0.35×26℃＝-3.25℃
式中：t0——室外温度（℃）
ti——室内温度（℃）
室外侧玻璃的中央温度为
Tco＝42.5Ao＋21.5Ai＋0.79t0＋0.21ti
＝42.5×0.43＋21.5×0.076＋0.79×-19℃＋0.21×26℃＝10.36℃室内侧玻璃的中央温度为
Tci＝60.5Ai＋21.5Ao＋0.61ti＋0.4t0
＝60.5×0.076＋21.5×0.43＋0.61×26℃＋0.4×-19℃＝22.1℃式中：Ao——室外侧玻璃的组合吸收率，查表得；
Ai——室内侧玻璃的组合吸收率，查表得；
则室外侧玻璃中央与边缘部的温度差为
Tco-Ts＝10.36-(-3.25)＝13.61（℃）
则室内侧玻璃中央与边缘部的温度差为
Tci-Ts＝22.1-(-3.25)＝25.35（℃）
取二者的较大值为25.35（℃）
所以玻璃的温差应力标准值为
σt2k＝0.74E·a·μ1·μ2·μ3·μ4（Tc-Ts）
＝0.74×0.72×105×1.0×10-5×1.0×1.3×1.07×0.55×25.35
＝10.33N/mm2
25mm~12mm钢化玻璃边缘强度设计值为58.8N/mm
玻璃的温差应力设计值为
σt2＝1.2·σt2k＝1.2×10.33＝12.4N/mm2＜fg＝58.8N/mm2满足要求
(2)玻璃挤压应力计算
在年温度变化影响下，玻璃边缘与边框之间挤压时，在玻璃中产生的挤压应力为σt1k＝E·（α·ΔT－(2C－dc)/b）
式中:σt1k—挤压应力标准值(N/mm2)，当计算值为负值时取零；
C—玻璃边缘与边框之间的空隙，(mm)；
dc—施工误差，取为3mm；
b—玻璃的长边尺寸(mm)；
ΔT—窗玻璃年温度变化值，取为80℃；
α—玻璃的线膨胀系数，为1.0×10-5；
E—玻璃的弹性模量，0.72×105N/mm2
则σt1k＝E·（α·ΔT－(2C－dc)/b
＝0.72×10×（1.0×10×80-（2×7-3）/1500）＝-470.4＜0
可知，在年温度变化影响下，玻璃边缘与边框之间没有挤压产生。
2玻璃强度计算
（1）风荷载作用下应力标准值σWk
σWk＝6·ψ1·Wk·a/t
式中:σWk—风荷载作用下的应力标准值；
K—高层建筑取安全系数1.1
a—玻璃短边长度(mm)；
t—玻璃的厚度（mm）,中空玻璃的厚度取单片外侧玻璃厚度的1.2倍；ψ1—弯曲系数，按a/b的值查表
Wk＝βZ·μs·μz·Wo·K＝1.56×0.8×1.77×0.55×1.1＝1.34KN／m2
则σWk＝6·ψ1·Wk·a2/t2＝6×0.0496×1.34×10-3×13002/62＝18.72N/mm
（2）地震作用下应力标准值σEk
水平分布地震作用标准值为
qEk＝βE·αmax·25.6·t·10取0
σEk＝6·ψ1·qEk·a2/t2
考虑铝框，地震作用加大20％
则σEk＝1.2×6·ψ1·qEk·a2/t2取0
式中:σEk—地震作用下的应力标准值；
（3）玻璃的应力组合设计值为σ
σ＝ψW·γW·σWk＋ψE·γE·σ＝1.0×1.4×14.91＋0.6×1.3×0Ek-32225-5＝20.87N/mm2＜fa＝84N/mm2满足要求
3玻璃挠度计算
风荷载标准值为
Wk＝1.34KN/m
玻璃跨中最大挠度为
μ＝ψ2·qk·a4／Ｄ·η
玻璃所受的荷载组合值为
qk＝1.0WK＋0.6qEk＝1×1.34＋0.6×0＝1.34KN／m2＝1.34×10Ｎ／mm
玻璃板的弯曲刚度
Ｄ＝Ｅt／(12（1-ν）)＝0.72×105×63／(12（1－0.22）)＝13.5×105Ｎ·mm
式中：ν－泊松比，取ν＝0.2
Ｅ－玻璃弹性模量，取0.72×105Ｎ／mm2
t－玻璃厚度（mm）,中空玻璃取外片厚度的1.2倍
则玻璃的挠度
μ＝ψ2·qk·a4／Ｄ·η-345＝0.00466×1.34×10×1300／13.5×10·0.74＝17.15mm 式中：ψ2－跨中最大挠度系数，由a/b查表
a－玻璃短边长（mm）
η－当玻璃板的挠度大于玻璃板厚度一半时，按小挠度应力计算公式出现偏差，而增加的折减修正系数。
玻璃板对角线长度为
L＝√(a2＋b2)
式中：a－玻璃短边长（mm）
b－玻璃长边长（mm）
L＝√（13002+11502）＝1755mm
μ/L＝17.15/1755=0.009＜1/100满足要求。
4玻璃面积计算
双层玻璃的最大面积按下式计算：
当t≤6mm时
式中:Ａmax—玻璃的允许最大面积m2；
W2k—风荷载标准值KN／m；
t—中空玻璃按两单片中薄片厚度进行计算
α—玻璃的抗风压调整系数，中空玻璃取1.5
与最大的分格面积比较，Ａmax=5.91m2＞B×H＝2.1m2玻璃分格满足要求。
第一种方法：1 测量用料篇 ⑴完成品宽度（轨道长度） ?窗帘做非整面墙测量宽度为窗户宽度加上窗户两侧各15-30CM，这样可以保证窗帘拉上时，两侧无缝隙漏光，当窗帘拉开时，可以让光线充分进入。 ?窗帘做非整面墙测量宽度为墙体宽度 ⑵完成成品高度 半高窗帘为窗框高度加上20-30公分? 落地窗帘的产品高度为地板上1-2公分为宜? ⑶面料的计算方法 一般样式的用料： 定高布：实际宽度× 2倍的皱摺=用布的总米数? 定高布敷料： a．调节带：实际宽度× 2倍的皱摺 b．杆：实际宽度 c．底边铅坠： 实际宽度×2倍的皱摺 d. 三边铅坠 实际高度× 2 ×片数+实际宽度×2倍的皱摺 定宽布：（实际宽度× 2倍的皱摺）/ 门幅的宽度=?幅数 （实际高度+ 20公分）×幅数=总米数 定宽布敷料： a．调节带：副数×门副的宽度 b．杆：实际宽度 c．底边铅坠： 幅数×门幅的宽度 d. 三边铅坠 实际高度× 2 ×片数+ 幅数×门幅的宽度 第二种方法：窗帘计算 平开帘平开帘要盖住窗框左右各0.15米并且打两倍褶。窗帘离地面0.1～0.2米。 1、平开帘计算方法：（窗宽+0.15×2）×2＝成品帘宽度2 成品帘宽度÷步宽×窗帘高＝窗帘所需布料 如：窗宽2.5米，高1.6米，布料宽1.5米 用料米数为：（2.5+0.15×2）×2＝5.6 5.6÷1.50×1.6＝6米 2、帘头计算方法：帘头宽×3倍褶÷布宽（1.50米）＝幅数
幅数×（帘头高度+免边）＝所需布数米数 如：窗帘帘头宽2.5米，高0.48米 用料米数为：2.5米×3÷1.5米＝5 即5幅布5×（0.48+0.2米）＝3.4米 罗马帘：罗马帘分为内罗马帘和外罗马帘。外罗马帘盖住窗外框即可，内罗马帘测量一定要准确，测量上中下三道尺寸。 以外罗马帘为例：单个罗马帘宽度都在1.5米以内，因此在计算时只需考虑长度，用一幅布料即可。 罗马帘计算方法：1幅×（窗高+免边）＝所需布料米数 如：布宽1.5米成品帘规格：宽1.2米×高1.5米 计算方法：1幅×（1.5+0.2）＝1.70米 里布计算方法：帘高+0.04米（每个褶用布量）×褶数＝里布所需布料米数 由于罗马帘要在里布上穿铝条，里布的长要加上打褶所需布料。 即长：1.5米（帘高）+0.04米（每个褶布用量）×4个褶＝1.66米 第三种方法：计算平开窗帘的方法普通窗帘多为平开帘，计算窗帘用料前，首先要根据窗户的规格来确定成品窗帘的大小。成品帘要盖住窗框左右各0.15m ，并且打两倍褶。安装时窗帘要离地面1-2cm 。计算方法：( 窗宽+0.15*2)*2= 成品帘宽度÷布宽* 窗帘高= 窗帘所需布料窗帘帘头计算方法：帘头宽*3 倍褶÷1.50m 布宽= 幅数( 帘头高度+ 免边)= 所需布数米数假如窗帘帘头如宽 1.92m*0.48m 用料米数为 1.92m*3 倍÷1.50m=3.84, 即4 幅布4*(0.48+0.2m)=2.72m style="BACKGROUND: white; LINE-HEIGHT: 150%; TEXT-ALIGN: center"计算罗马帘的方法罗马帘分为外罗马帘和内罗马帘测量：外罗马帘尺寸只要盖住窗外框即可，内罗马帘测量一定要求准确，测量上、中、下三道尺寸。以外罗马帘的制作为例：单个罗马帘宽度都在 1.5m 以内，因此在计算时只需考虑长度，用一幅布料即可。计算方法为：1 幅*( 窗高+ 免边)= 所需布料米数假定布宽 1.50m ，成品帘规格：宽 1.20m* 高 1.50m 计算方法为： 1 幅*1.50( 窗高)+0.20( 免边)=1.70m 里布：由于罗马帘要在里布上穿铝条，里布的长要加上打褶所需布料。计算方法为：帘高+0.04m( 每个褶用布量)* 褶数= 里布所需布料的米数即长： 1.50m( 帘高)+0.04m( 每个褶用布量)*4 个褶=1.66m 宽： 1.2m 在罗马帘背面穿铝条，缝吊环，垂直列间距为25-30cm, 水平方向约2-3 等份。将每一垂直列的吊环用绳系起，即完成制作。 第四种方法：窗帘价格如何计算 窗帘的主料并不贵，贵的是辅料和老板们的“正确算法” 计算公式，以窗帘宽：窗宽＝1.67为例，老板会叫你做比例2的。 窗帘价格＝（窗帘每米价格＋辅料每米价格）×窗宽×1.67
塑钢门窗报价表（一） 型材（88系列）110元/㎡ 寸钢（）30元/㎡ 玻璃（5+9A+5）70元/㎡ 密封胶元/㎡ 发泡剂5元/㎡ 毛条5元/㎡ 胶条元/㎡ 五金件8元/㎡ 机械费2元/㎡ 制作费15元/㎡ 安装费22元/㎡ 运费1元/㎡ 管理费5元/㎡ 利润15元/㎡ 合计305元/㎡ 以上单价组成形式为：塑钢型材为88系列彩色塑钢；玻璃为普通浮法5+9A+5中空玻璃，若特殊部位需要采用钢化夹胶玻璃，需另加120元/平方米，低辐射Low-e钢化需加80元/平方米；
断桥隔热铝合金门窗报价表（二） 型材（）220元/㎡ 玻璃（5+9A+5）70元/㎡ 耐候胶28元/㎡ 密封胶元/㎡ 发泡剂5元/㎡ 毛条5元/㎡ 胶条元/㎡ 固定片元/㎡ 五金件（滑轮、 月牙锁、执手等）45元/㎡ 机械费3元/㎡ 制作费25元/㎡ 安装费25元/㎡ 运费元/㎡ 管理费8元/㎡ 利润15元/㎡ 合计元/㎡ 以上单价组成形式为：彩铝壁厚为，若要彩铝，另加20元/㎡；玻璃为普通浮法5+9A+5中空玻璃，若特殊部位需要采用钢化夹胶玻璃，需另加120元/平方米，低辐射Low-e钢化需加80元/平方米；
玻璃钢化门报价表（三） 玻璃（12mm钢化）90元/㎡ 玻璃开孔10元/㎡ 铝合金方管（100*44）80元/㎡ 预埋件（镀锌）10元/㎡ 玻璃胶30元/㎡ 制作费20元/㎡ 安装费60元/㎡ 小计300元/㎡地弹簧180元/副 拉手（不锈钢）45元/副 门夹（不锈钢）35元/只 利润50元/樘 小计310元/樘 以上单价组成形式：所有玻璃门面积合计后乘以300元每平方米，然后再累积门窗樘数后乘以310元/樘，两者总和为决算总价。
https://www.doczj.com/doc/4c15348809.html,/?newsview-188 栏杆、扶手 计算规则：栏杆、扶手包括弯头长度按延长米计算。计算公式是L=（楼梯踏步板水平投影长度*1.18+0.15*2*1.18+楼梯井宽度）*2*楼梯层数+顶层一个踏步板的宽度 内墙面抹灰 计算规则：按内墙面面积计算，应扣除：门窗洞口和空圈所占的面积，不扣除：踢脚板、挂镜线、0.3m2以内的孔洞、墙与构件交接处的面积；不增加：洞口侧壁和顶面抹灰面积不增加；应合并：墙垛和附墙烟囱侧壁面积应并入内墙抹灰工程量。 内墙抹灰尺寸的计取：内墙面抹灰的长度，以主墙(厚度≥120mm的墙)间的图示净长尺寸计算，，不扣除间壁所占的面积。其高度取法如下为室内地面(楼面)至楼面或天棚底面之间的距离。 门窗工程主要计算规则及公式 1、铝合金门窗，彩板组角门窗，塑钢门窗安装均按洞口面积以平方米计算。购入成品的木门扇安装，按购入门扇的净面积计算。 2、各类木门窗制作安装工程量均按门窗洞口面积以平方米计算。 3、连门窗的工程量应分别计算，套用相应门、窗定额，窗的宽度算至门框外侧。 4、无框窗按扇的外围面积计算。 5、卷闸门安装按其洞口高度加600MM乘以门的实际宽度以平方米计算。电动装置安装以套计算，卷帘门上的小门安装以扇计算，小门面积应扣除。 6、门窗扇包镀锌铁皮，按门、窗洞口面积以平方米计算；门窗框包镀锌铁皮，钉橡皮条、钉毛毡按图示门窗洞口尺寸以延长米计算。 7、门窗框上包不锈钢板均按不锈钢板的展开面积以平方米计算，。木门扇上包金属面或软包面均以门扇净面积计算。 8、普通门窗上部有半圆形窗者，工程量应分别按普通窗和半圆窗计算，计算时以普通窗和半圆窗之间的横框上边线为界。如图1所示。 9、无框玻璃门按其洞口面积计算，其中部分为固定门扇、部分为开启门扇时，工程量应分开计算。 四十六、油漆、涂料、裱糊工程主要工程量计算规则及公式 1、天棚、墙、柱、梁面的喷(刷)涂料、抹灰面乳胶漆及裱糊工程，其工程量均按实喷（刷）面积计算，但不扣除0.3平方米以内的孔洞面积。 2、各种木材面的油漆工程量分别按构件的工程量乘以相应系数计算。 图1 带半圆窗示意3、金属构件油漆的工程量按构件重量计算 4、定额中的隔墙、护壁、柱、天棚木龙骨及木地板中木龙骨带毛地板，刷防火漆工程量计算规则如下： 1）．隔墙、护壁木龙骨按其面层正立面投影面积计算。 2）．柱木龙骨按其面层外围面积计算。 3）．天棚木龙骨按其水平投影面积计算。 4）．木地板中木龙骨及木龙骨带毛地板按地板面积计算。 5）、隔墙、护壁、柱、天棚面层及木地板刷防火漆，执行其他木材面刷防火漆相应子目。5、抹灰面的油漆、涂料、刷浆工程量=抹灰工程量 四十七、零星工程主要计算规则及公式
一、铝合金推拉窗的设计要求 设计铝合金推拉窗时，应考虑推拉窗的安装和使用安全。当窗的高度方向搭接量太大时，则给安装带来困难；若搭接量太小时，又存在使用安全问题，窗扇容易从窗框中脱出。因此，应正确选择搭接量。 高度方向搭接量的确定：应根据上滑型材的槽深和下滑型材的道轨高度，以及窗扇滑轮的高度来选择搭接量。窗扇与上滑的搭接量一般为上滑槽深的1/2减去2~3mm，可选用10 mm。窗扇与下滑的搭接量是滑轮的槽深到窗扇下边的距离，一般为6~10 mm，可选用8 mm。 另外,也可以用推拉框高度方向的内口尺寸,加上上滑槽深,再减去4~6 mm,作为推拉扇的高度尺寸。 宽度方向的搭接量应根据边封型材、勾企型材以及光企型材确定。设计时，应使两个窗扇的勾企完全重合。 铝合金推拉窗分为两扇推拉窗、三扇三等分推拉窗、三扇四等分推拉窗、四扇推拉窗等。设计时，应使窗扇的宽度尺寸和高度尺寸在国家标准允许的范围内。 设计带有固定窗的推拉窗时，如果是上下分格，固定窗与推拉窗之间可以采用中上滑型材或中下滑型材；如果是左右分格，固定窗与推拉窗之间可以采用固定边封型材。如果是高层建筑，还要考虑推拉窗的厚度系列是否满足抗风压强度要求。 设计纱扇时，高度方向的搭接量按纱轨槽深的二分之一选取。宽度方向的搭接量可按纱扇宽度不超过窗扇宽度选取，宽度尺寸不应超过窗扇宽度。 二、铝合金推拉窗的下料尺寸计算 铝合金推拉窗的下料尺寸主要是窗框和窗扇的下料尺寸计算。 窗框的下料尺寸包括：边封、上滑、下滑、中上滑、中下滑、固上横、中立柱（中梃）等。边封的下料尺寸等于窗高；上滑、下滑、中上滑、中下滑、固上横的下料尺寸等
窗扇的下料尺寸包括：上方、下方、勾企、光企等。勾企、光企的下料尺寸等于窗框的内口尺寸，再加上两个搭接量（上下搭接量）；上方、下方的下料尺寸等于窗扇的宽度减去勾企、光企的宽度，再加上勾企、光企的槽深； 计算窗扇的宽度尺寸时，有四种情况：一是两扇推拉窗的计算；二是三扇三等分推拉窗的计算、三是三扇四等分推拉窗的计算、四是四扇推拉窗的计算。计算时应分别对待。下面举例说明： 例题1 计算双扇铝合金推拉窗TLC1515的下料尺寸 解：1、根据推拉窗的洞口尺寸1500*1500，确定预留洞口间隙，假设为10mm/每边，确定推拉窗的成品尺寸为1480*1480； 2、根据推拉窗的成品尺寸，设计窗型，将窗型设计为两扇推拉窗。 3、根据推拉窗的成品尺寸，按比例绘制推拉窗的窗型立面图，并标注尺寸 4、设窗宽为W（1480），窗高为H（1480）； 5、选用山东华建铝业公司推拉70系列型材，边封宽度尺寸为25mm，槽深为15mm，上滑高度为40mm，槽深为25mm，下滑轨道高度为32mm，光企宽度尺寸为50mm。槽深为33mm，勾企宽度尺寸为45mm。槽深为43.8mm，上方宽度尺寸为45mm，下方宽度尺寸为64.5mm，玻璃槽深为12mm， 6、计算下料尺寸： 窗框型材的下料尺寸： 边封= H =1480 （2件） 上滑=下滑=W-边封宽度*2+边封槽深*2=1480-25*2+15*2=1460 （各2件） 窗扇宽度=W/2-边封宽度+边封槽深+勾企宽度/2=1480/2-25+15+45/2=752.5 光企=勾企=H-上滑高度-下滑轨道高度+上滑槽深-间隙 =1480-40-32+25-5=1428 （各2件）

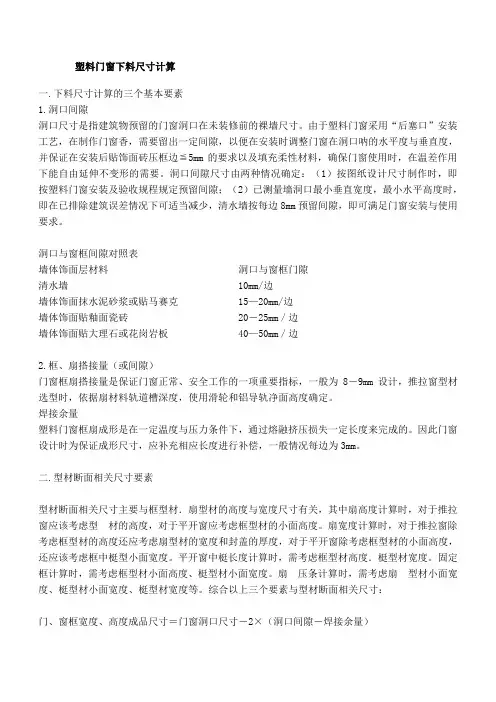

塑料门窗下料尺寸计算 一.下料尺寸计算的三个基本要素 1.洞口间隙 洞口尺寸是指建筑物预留的门窗洞口在未装修前的裸墙尺寸。由于塑料门窗采用“后塞口”安装工艺，在制作门窗香，需要留出一定间隙，以便在安装时调整门窗在洞口呐的水平度与垂直度，并保证在安装后贴饰面砖压框边≦5mm的要求以及填充柔性材料，确保门窗使用时，在温差作用下能自由延伸不变形的需要。洞口间隙尺寸由两种情况确定：（1）按图纸设计尺寸制作时，即按塑料门窗安装及验收规程规定预留间隙；（2）已测量墙洞口最小垂直宽度，最小水平高度时，即在已排除建筑误差情况下可适当减少，清水墙按每边8mm预留间隙，即可满足门窗安装与使用要求。 洞口与窗框间隙对照表 墙体饰面层材料洞口与窗框门隙 清水墙10mm/边 墙体饰面抹水泥砂浆或贴马赛克15—20mm/边 墙体饰面贴釉面瓷砖20－25mm／边 墙体饰面贴大理石或花岗岩板40—50mm／边 2.框、扇搭接量（或间隙） 门窗框扇搭接量是保证门窗正常、安全工作的一项重要指标，一般为8－9mm设计，推拉窗型材选型时，依据扇材料轨道槽深度，使用滑轮和铝导轨净面高度确定。 焊接余量 塑料门窗框扇成形是在一定温度与压力条件下，通过熔融挤压损失一定长度来完成的。因此门窗设计时为保证成形尺寸，应补充相应长度进行补偿，一般情况每边为3mm。 二.型材断面相关尺寸要素 型材断面相关尺寸主要与框型材．扇型材的高度与宽度尺寸有关，其中扇高度计算时，对于推拉窗应该考虑型材的高度，对于平开窗应考虑框型材的小面高度。扇宽度计算时，对于推拉窗除考虑框型材的高度还应考虑扇型材的宽度和封盖的厚度，对于平开窗除考虑框型材的小面高度，还应该考虑框中梃型小面宽度。平开窗中梃长度计算时，需考虑框型材高度．梃型材宽度。固定框计算时，需考虑框型材小面高度、梃型材小面宽度。扇压条计算时，需考虑扇型材小面宽度、梃型材小面宽度、梃型材宽度等。综合以上三个要素与型材断面相关尺寸： 门、窗框宽度、高度成品尺寸＝门窗洞口尺寸－2×（洞口间隙－焊接余量）
