门窗计算公式塑料门窗计算公式平开系列：分为平开窗和平开门两类，计算公式一样，唯有所用数据变化。
推拉系列：分为推拉窗和推拉门两类，计算公式一样，唯有所用数据变化。
一、框的成品尺寸：洞口尺寸-预留间隙（一般为每边10-20mm）二、框下料尺寸=成品尺寸+6mm（熔化量）＜平开和推拉的框一样＞1. 平开扇的下料尺寸为：高、宽下料尺寸=框的成品尺寸-框小面厚度*2+22mm（2*搭接量+熔化量）；2. 推拉扇的下料尺寸为：高=框的成品尺寸-框的厚度*2+搭接量*2+6mmA、2扇宽计算公式：框的成品尺寸*1/2-框的厚度+重合量1/2+搭接量+熔化量；B、3扇均分宽计算公式：[（框的成品尺寸-框的厚度*2）+重合量*2+搭接量*2]*1/3+熔化量；C、4扇均分宽计算公式：[（框的成品尺寸-框的厚度*2）+重合量*2+搭接量*2]*1/4+熔化量；3. 纱扇的下料公式：（国产型材）宽=窗扇宽-10mm 高=窗扇高一样三、玻璃的计算公式：框或扇的成品尺寸-框或扇小面厚度*2-间隙4mm*2*注解：1. 搭接量=8-10mm；重合量=扇的大面宽度；熔化量=3mm*22.在一些计算中我们还将部分附件的厚度参与计算。
如：连接件、封盖、拼条、拼管、转角等。
铝合金的计算方法基本一样，只不过其中的相关数据更换即可，并且它的框或扇是由一种或多种构件组成。
平开搭接量一般为5-6mm，推拉搭接量一般为8-10mm 。
在一般的设计中，我们必须有该型材的相关图籍资料方可进行计算，计算完毕后请多多检查、审核，尽可能做到“0”误差的理念。
铝合金门窗计算公式一、推拉窗（门）的计算方法：1、两扇：扇高=框的外口尺寸-上下滑分别的料厚（下滑根据滑道高度而定）+搭界量18mm （上下合计量）2、扇宽：框的外口尺寸-两侧边封的料厚+搭接量（2*8或10）+重合量（勾企料的厚度）/2=成品尺寸；成品尺寸-勾企、管企的玻璃槽口滑以外的尺寸=上下方的下料尺寸。
铝合金门窗开窗面积折算标准
铝合金门窗的开窗面积有两种计算方式：
1. 按窗框外围尺寸计算：
平开铝合金门窗的窗框外围尺寸 = 洞口宽度× （中外）× + × + × 。
推拉铝合金门窗的窗框外围尺寸 = 洞口宽度÷ 2 × + × 。
2. 按展开面积计算：
平开、推拉式铝合金门窗：其展开面积等于整扇窗户的面积减去两片或三片的玻璃和密封条、五金件的总面积。
折叠式铝合金门窗：其展开面积等于两片或多片玻璃加密封条、五金件的总和。
其中玻璃部分应包括在结构工程量内，不得另计费用；五金件不参与计价结算，但需提供规格和数量。
以上信息仅供参考，具体计算方式可能会因地区和门窗类型而有所不同，建议咨询门窗商家或专业测量人员获取更准确的信息。

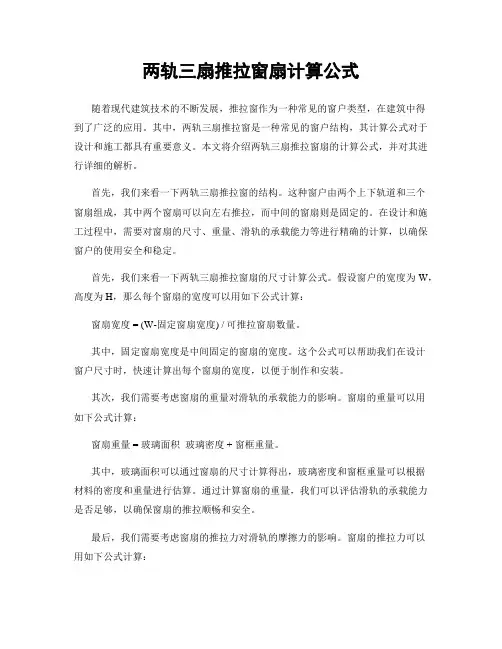

两轨三扇推拉窗扇计算公式随着现代建筑技术的不断发展，推拉窗作为一种常见的窗户类型，在建筑中得到了广泛的应用。
其中，两轨三扇推拉窗是一种常见的窗户结构，其计算公式对于设计和施工都具有重要意义。
本文将介绍两轨三扇推拉窗扇的计算公式，并对其进行详细的解析。
首先，我们来看一下两轨三扇推拉窗的结构。
这种窗户由两个上下轨道和三个窗扇组成，其中两个窗扇可以向左右推拉，而中间的窗扇则是固定的。
在设计和施工过程中，需要对窗扇的尺寸、重量、滑轨的承载能力等进行精确的计算，以确保窗户的使用安全和稳定。
首先，我们来看一下两轨三扇推拉窗扇的尺寸计算公式。
假设窗户的宽度为W，高度为H，那么每个窗扇的宽度可以用如下公式计算：窗扇宽度 = (W-固定窗扇宽度) / 可推拉窗扇数量。
其中，固定窗扇宽度是中间固定的窗扇的宽度。
这个公式可以帮助我们在设计窗户尺寸时，快速计算出每个窗扇的宽度，以便于制作和安装。
其次，我们需要考虑窗扇的重量对滑轨的承载能力的影响。
窗扇的重量可以用如下公式计算：窗扇重量 = 玻璃面积玻璃密度 + 窗框重量。
其中，玻璃面积可以通过窗扇的尺寸计算得出，玻璃密度和窗框重量可以根据材料的密度和重量进行估算。
通过计算窗扇的重量，我们可以评估滑轨的承载能力是否足够，以确保窗扇的推拉顺畅和安全。
最后，我们需要考虑窗扇的推拉力对滑轨的摩擦力的影响。
窗扇的推拉力可以用如下公式计算：推拉力 = 窗扇重量摩擦系数。
其中，摩擦系数可以通过实验或者参考文献得出。
通过计算窗扇的推拉力，我们可以评估滑轨的摩擦力是否足够，以确保窗扇的推拉顺畅和稳定。
综上所述，两轨三扇推拉窗扇的计算公式对于设计和施工都具有重要意义。
通过准确的计算，我们可以评估窗扇的尺寸、重量、推拉力等参数，从而确保窗户的使用安全和稳定。
希望本文对于读者们在实际工作中的窗户设计和施工有所帮助。

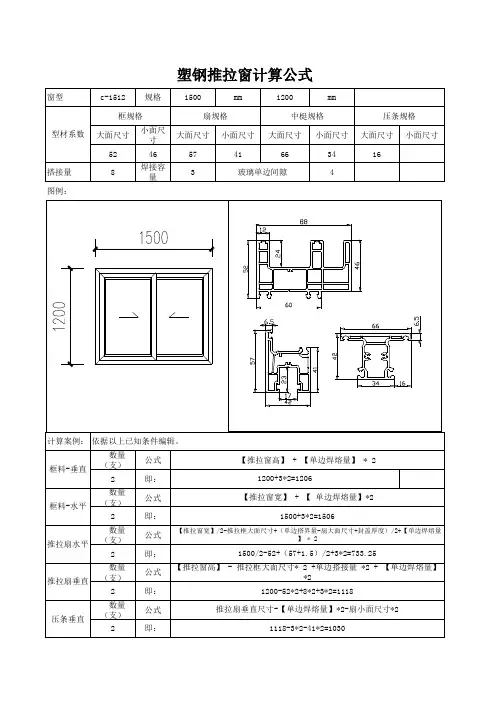

新标门窗计算公式1.塑钢门窗扇的计算公式先设定以下几个变量，窗的成品尺寸（外径）宽为B 、高（外径）为H ；搭接量为Ｃ；单边焊量为３mm 。
即计算公式如下：（1）两扇推拉扇宽＝［Ｂ－框高×２＋Ｃ×２＋扇宽］÷２＋６mm 。
扇高＝Ｈ－框高×２＋Ｃ×２＋6mm 。
（2）三同扇推拉固定扇宽＝［Ｂ－框高×２＋Ｃ×２＋扇宽×２］÷３＋６７+6mm 。
活动扇宽＝［Ｂ－框高×２＋Ｃ×２＋扇宽×２］÷３－３３+6mm 。
固定扇高＝Ｈ－框高×２＋扇槽深×２＋６mm 。
活动扇高＝Ｈ－框高×２＋Ｃ×２＋６mm 。
（3）三扇推拉（一大二小）固定扇宽＝［Ｂ－框高×２＋Ｃ×２＋扇宽×２］÷2＋22+6mm 。
活动扇宽＝［Ｂ－框高×２＋Ｃ×２＋扇宽×２］÷4－11+6mm 。
固定扇高＝Ｈ－框高×２＋扇槽深×２＋６mm 。
活动扇高＝Ｈ－框高×２＋Ｃ×２＋６mm 。
（4）四扇推拉门（８８系列）固定扇宽＝[Ｂ÷2－框高＋20＋扇宽]÷2＋10+6mm 。
活动扇宽＝［Ｂ÷2－框高＋20＋扇宽］÷2－10+6mm 。
固定扇高＝Ｈ－框高×２＋扇槽深×２＋６mm 。
活动扇高＝Ｈ－框高×２＋Ｃ×２＋６mm 。
（5）60平开窗（门）扇宽＝内径＋１６＋６mm 。
扇高＝内径＋１６＋６mm 。
（6）60平开双扇门1、扇宽＝B ÷2－１7mm 。
(用活动中梃）扇高＝内径＋１６＋６mm 。
2、扇宽＝B ÷2－29mm 。
(对开门封边）扇高＝内径＋１６＋６mm 。
（7）中梃料计算方法L1＝外径－框料高×2＋梃宽Ｄ＋6mm 。
13种纸质门窗下料尺寸计算公式，值得收藏13种纸质门窗下料尺寸计算公式, 值得收藏本文将介绍13种常见的纸质门窗下料尺寸计算公式，这些公式对于门窗制作人员非常有用，值得收藏。
以下是每种公式的详细说明：1. 单开门尺寸计算公式单开门尺寸计算公式为：门扇尺寸 = 开孔宽度 + 2 ×门扇厚度2. 双开门尺寸计算公式双开门尺寸计算公式为：门扇尺寸 = 开孔宽度 + 4 ×门扇厚度3. 推拉门尺寸计算公式推拉门尺寸计算公式为：门扇尺寸 = 开孔宽度 + 2 ×门扇厚度4. 悬挂窗尺寸计算公式悬挂窗尺寸计算公式为：悬挂窗尺寸 = 开孔宽度 + 2 ×门扇厚度5. 推窗尺寸计算公式推窗尺寸计算公式为：推窗尺寸 = 开孔宽度 + 2 ×门扇厚度6. 双推窗尺寸计算公式双推窗尺寸计算公式为：推窗尺寸 = 开孔宽度 + 4 ×门扇厚度7. 平开窗尺寸计算公式平开窗尺寸计算公式为：窗扇尺寸 = 开孔宽度 + 2 ×窗扇厚度8. 双开窗尺寸计算公式双开窗尺寸计算公式为：窗扇尺寸 = 开孔宽度 + 4 ×窗扇厚度9. 上悬窗尺寸计算公式上悬窗尺寸计算公式为：窗扇尺寸 = 开孔宽度 + 2 ×窗扇厚度10. 上推窗尺寸计算公式上推窗尺寸计算公式为：窗扇尺寸 = 开孔宽度 + 2 ×窗扇厚度11. 双上推窗尺寸计算公式双上推窗尺寸计算公式为：窗扇尺寸 = 开孔宽度 + 4 ×窗扇厚度12. 儿童窗尺寸计算公式儿童窗尺寸计算公式为：窗扇尺寸 = 开孔宽度 + 2 ×窗扇厚度13. 吊窗尺寸计算公式吊窗尺寸计算公式为：窗扇尺寸 = 开孔宽度 + 2 ×窗扇厚度这些纸质门窗下料尺寸计算公式简单实用，可以帮助门窗制作人员准确计算所需的门窗尺寸。
希望这些公式能对门窗制作工作有所帮助，值得在工作中收藏使用。
门窗面积计算公式门窗面积计算是建筑设计与施工中的重要环节，准确计算门窗面积可以帮助设计师确定玻璃数量，从而减少浪费和成本。
在这篇文章中，我们将介绍一些常用的门窗面积计算公式和相关参考内容。
门窗面积计算公式主要涉及以下几个因素：门窗的尺寸、开启方式和边框宽度。
下面是一些常用的门窗面积计算公式：1. 单扇门窗面积计算公式：面积 = 高度 ×宽度2. 多扇门窗面积计算公式：面积 = 高度 ×宽度 ×数量3. 推拉门窗面积计算公式：面积 = （高度 + 边框宽度）×宽度 ×数量4. 上悬式窗面积计算公式：面积 = （高度 + 边框宽度）×宽度 ×数量5. 下悬式窗面积计算公式：面积 = （高度 + 边框宽度）×宽度 ×数量在进行门窗面积计算之前，需要测量门窗的准确尺寸。
一般情况下，高度是指开扇的高度，宽度是指开扇的宽度。
边框宽度是指门窗边框的宽度，通常为常规尺寸，也可以根据具体要求进行调整。
参考内容方面，以下是一些常用的参考书籍和在线资源，可以提供更多关于门窗面积计算的相关内容：1. 《建筑门窗设计手册》：该书详细介绍了门窗尺寸设计、构造设计、面积计算、型材选用等内容，是门窗设计师的重要参考书之一。
2. 《建筑立面工程手册》：该书包含了门窗面积计算的一些基本公式和方法，并提供了实际案例进行说明和分析。
3. 《建筑工程计量与造价》：该书对门窗面积计算进行了详细介绍，并结合实际工程案例进行了计算步骤和应用分析。
此外，互联网上还有许多在线资源可以提供门窗面积计算的帮助，如建筑设计网站、建筑论坛和建筑软件等。
这些资源提供了门窗面积计算的相关资料、技术文章和实用工具，可以帮助设计师更方便地进行计算。
在使用任何参考内容时，请始终注意参考的可靠性和准确性。
选择权威的建筑设计资源和咨询专业人士，可以获得更科学和可靠的门窗面积计算方法和指导。

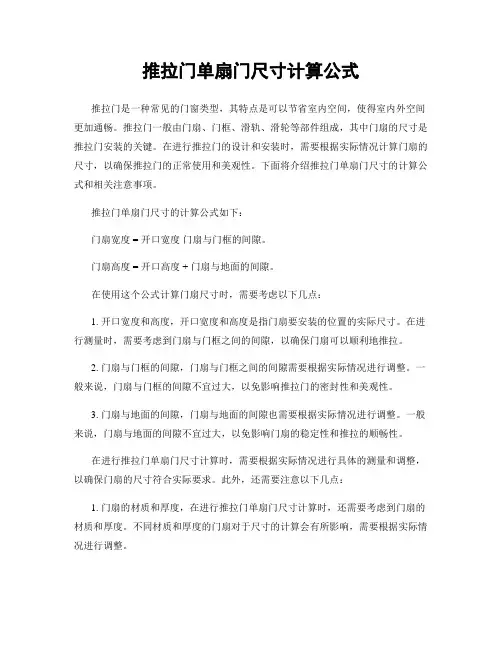

推拉门单扇门尺寸计算公式推拉门是一种常见的门窗类型，其特点是可以节省室内空间，使得室内外空间更加通畅。
推拉门一般由门扇、门框、滑轨、滑轮等部件组成，其中门扇的尺寸是推拉门安装的关键。
在进行推拉门的设计和安装时，需要根据实际情况计算门扇的尺寸，以确保推拉门的正常使用和美观性。
下面将介绍推拉门单扇门尺寸的计算公式和相关注意事项。
推拉门单扇门尺寸的计算公式如下：门扇宽度 = 开口宽度门扇与门框的间隙。
门扇高度 = 开口高度 + 门扇与地面的间隙。
在使用这个公式计算门扇尺寸时，需要考虑以下几点：1. 开口宽度和高度，开口宽度和高度是指门扇要安装的位置的实际尺寸。
在进行测量时，需要考虑到门扇与门框之间的间隙，以确保门扇可以顺利地推拉。
2. 门扇与门框的间隙，门扇与门框之间的间隙需要根据实际情况进行调整。
一般来说，门扇与门框的间隙不宜过大，以免影响推拉门的密封性和美观性。
3. 门扇与地面的间隙，门扇与地面的间隙也需要根据实际情况进行调整。
一般来说，门扇与地面的间隙不宜过大，以免影响门扇的稳定性和推拉的顺畅性。
在进行推拉门单扇门尺寸计算时，需要根据实际情况进行具体的测量和调整，以确保门扇的尺寸符合实际要求。
此外，还需要注意以下几点：1. 门扇的材质和厚度，在进行推拉门单扇门尺寸计算时，还需要考虑到门扇的材质和厚度。
不同材质和厚度的门扇对于尺寸的计算会有所影响，需要根据实际情况进行调整。
2. 推拉门的安装方式，推拉门的安装方式有内嵌式和外挂式两种，不同的安装方式对于门扇尺寸的计算也会有所不同，需要根据实际情况进行调整。
3. 推拉门的设计风格，推拉门的设计风格也会对门扇尺寸的计算产生影响，需要根据实际情况进行调整。
总之，推拉门单扇门尺寸的计算是推拉门设计和安装中的重要环节，需要根据实际情况进行精确的测量和计算，以确保推拉门的正常使用和美观性。
在进行门扇尺寸计算时，需要考虑到开口宽度和高度、门扇与门框的间隙、门扇与地面的间隙、门扇的材质和厚度、推拉门的安装方式和设计风格等因素，以确保门扇的尺寸符合实际要求。
一、平开窗1.框料、固定压线上固定框=W下固定框=W左右固定框=H固定上横压线=W-框小面*2固定下横压线=W-框小面*2固定竖压线=H-框小面*2上固定框=W-框小面*2+搭接伸入量*2下固定框=W-框小面*2+搭接伸入量*2左右固定框=H固定上横压线=W-框小面*2固定下横压线=W-框小面*2固定竖压线=H-框小面*2-固定压线面宽*2上平开框=W-框小面*2下平开框=W-框小面*2左右平开框=H2.真中梃料横中梃=W1-框小面+框搭接伸入量-梃小面/2+梃固定侧搭接伸入量竖中梃=H-框小面*2-框搭接伸入量*23.扇料、扇压线、假中梃外平开扇上横料=W-框小面*2+玻璃扇与框梃搭接量*2外平开扇下横料=W-框小面*2+玻璃扇与框梃搭接量*2外开扇竖料=H-框小面*2+玻璃扇与框梃搭接量*2扇上横压线=玻璃扇上横料-玻璃扇小面*2扇下横压线=玻璃扇下横料-玻璃扇小面*2扇竖压线=玻璃扇竖料-玻璃扇小面*2平开纱扇横料=玻璃扇横料-纱扇净空尺与玻璃扇净空尺差值(玻璃净空尺-纱扇净空尺)+ 纱扇与框梃搭接量*2平开纱扇竖料=玻璃扇竖料-纱扇净空尺与玻璃扇净空尺差值(玻璃净空尺-纱扇净尺)+纱扇与框梃搭接量*2纱扇横压线=纱扇横料-纱扇小面*2纱扇竖压线=纱扇竖料-啥扇小面*2内平开扇上横料=W-框小面*2+玻璃扇与框梃搭接量*2内平开扇下横料=W-框小面*2+玻璃扇与框梃搭接量*2内开扇竖料=H-框小面*2+玻璃扇与框梃搭接量*2玻璃扇横料=（W-框小面*2+玻璃扇与框梃搭接量*2-对开扇收口间隙）/2玻璃扇竖料=H-框小面*2+玻璃扇与框梃搭接量*2玻璃扇假中梃=H-框小面*24.玻璃、纱网扇玻璃宽度=玻璃扇横料-玻璃扇小面*2-扇玻璃间隙*2扇玻璃高度=玻璃扇竖料-玻璃扇小面*2-扇玻璃间隙*2纱网宽度=纱扇横料-纱扇小面*2-纱网与扇间隙*2纱网高度=纱扇竖料-纱扇小面*2-纱网与扇间隙*2固定玻璃宽度-W-W1-中梃小面/2-框小面-固定玻璃间隙*2固定玻璃高度-H-框小面*2-固定玻璃间隙*25.转换料平开横转换框=W1-框小面-中梃小面/2平开竖转换框=H-框小面*2固定横转换框=W-W1-中梃小面/2-框小面固定竖转换框=H-框小面*2平开扇横料=W1-框小面-中梃小面/2+玻璃扇与框梃搭接量*2-活动加转换料后净空减小值平开扇竖料=H-框小面*2+玻璃扇与框梃搭接量*2-活动加转换料后净空减小值固定横压线=W-W1-中梃小面/2-框小面-固定加转换料后净空减小值固定竖压线=H-框小面*2-固定加转换料后净空减小值6.防盗条防盗条长度=W-框小面*2防盗条支数=(H-框小面*2-防盗条锁空间隙）/（防盗条间距+防盗条面宽) 7.整体框料上平开框=W下固定框=W左右平开框=H左右固定框=H中梃料横中梃= W1-左右平开框(小面宽)+左右平开框(搭接伸入量)-竖中梃(小面宽)/2+竖中梃(搭接伸入量)竖中梃=H-上平开框(小面宽) +上平开框(搭接伸入量)-下固定框(小面宽) +下固定框(搭接伸入量)玻璃扇料A1外开扇外开扇上横料=W1-左右平开框(小面宽)-竖中梃(小面宽)/2+玻璃扇与框梃搭接量*2外开扇下横料=W1-左右平开框(小面宽)-竖中梃(小面宽)/2+玻璃扇与框梃搭接量*2外开扇竖料=H1-上平开框(小面宽)-横中梃(小面宽)/2+玻璃扇与框梃搭接量*2A2内开扇内开扇上横料=W-W1-左右固定框(小面宽)-竖中梃(小面宽)/2+玻璃扇与框梃搭接量*2-活动加转换料后净空减小值内开扇下横料=W-W1-左右固定框(小面宽)-竖中梃(小面宽)/2+玻璃扇与框梃搭接量*2-活动加转换料后净空减小值内开扇竖料=H-上平开框(小面宽)-下固定框(小面宽)+玻璃扇与框梃搭接量*2-活动加转换料后净空减小值玻璃扇压线料A1外开扇压线扇上横压线=外开扇上横料-玻璃扇料(扇小面宽)*2扇下横压线=外开扇下横料-玻璃扇料(扇小面宽)*2扇竖压线=外开扇竖料-玻璃扇料(扇小面宽)*2A2内开扇压线扇上横压线=内开扇上横料-玻璃扇料(扇小面宽)*2扇下横压线=内开扇下横料-玻璃扇料(扇小面宽)*2扇竖压线=内开扇竖料-玻璃扇料(扇小面宽)*2纱扇料纱扇横料=外开扇横料-纱扇净空尺与玻璃扇净空尺差值(玻璃净空尺-纱扇净空尺)+ 纱扇与框梃搭接量*2纱扇竖料=外开扇竖料-纱扇净空尺与玻璃扇净空尺差值(玻璃净空尺-纱扇净空尺)+ 纱扇与框梃搭接量*2纱扇压线料纱扇横压料=纱扇横料-纱扇料(扇小面宽)*2纱扇竖压料=纱扇竖料-纱扇料(扇小面宽)*2固定压线固定横压线=W1-左右平开框(框小面)-竖中梃(梃小面)/2-固定加转换料后净空减小值固定竖压线=H-H1-下固定框(框小面)-横中梃(梃小面)/2-固定加转换料后净空减小值扇玻璃A1外开扇玻璃扇玻璃宽度=外开扇横料-玻璃扇料(扇小面宽)*2-扇玻璃间隙*2扇玻璃高度=外开扇竖料-玻璃扇料(扇小面宽)*2-扇玻璃间隙*2A2内开扇玻璃扇玻璃宽度=内开扇横料-玻璃扇料(扇小面宽)*2-扇玻璃间隙*2扇玻璃高度=内开扇竖料/2-玻璃扇料(扇小面宽)-门扇中横(中横宽)/2-扇玻璃间隙*2固定玻璃固定玻璃宽度=W1-左右平开框(小面宽)-竖中梃(小面宽)/2-固定玻璃间隙*2-固定加转换料后净空减小值固定玻璃高度=H-H1-下固定框(小面宽)-横中梃(小面宽)/2-固定玻璃间隙*2-固定加转换料后净空减小值纱网纱网宽度=纱扇横料-纱扇料(小面宽)*2-纱网与扇间隙*2纱网高度=纱扇竖料-纱扇料(小面宽)*2-纱网与扇间隙*2门扇中横门扇中横宽=内开扇横料-玻璃扇料(小面宽)*2二、推拉窗1.框料上滑动框=W-框最小面*2+搭接伸入量*2下滑动框= W-框最小面*2+搭接伸入量*2左滑动框=H右滑动框=H2.滑挺料上固下滑梃=W-框小面*2+搭接伸入量*2上滑下固梃=W-框小面*2+搭接伸入量*2左竖滑动梃=H-框小面*2+搭接伸入量*2右竖滑动梃=H-框小面*2+搭接伸入量*2左滑右滑梃=H-框小面*2+搭接伸入量*2上滑下滑梃=W-框小面*2+搭接伸入量*2固定横中梃=W1-框小面-固定中梃小面/2+搭接伸入量*2固定竖中梃=H-框小面-滑梃小面/2+搭接伸入量+梃固定侧搭接伸入量3.推拉扇、压线、封盖、收口推拉扇内上方=（W-框最小面*2-玻璃扇与净空横向间隙-收口宽+勾企重叠面宽*2-封盖厚度*2）/4推拉扇内下方=（W-框最小面*2-玻璃扇与净空横向间隙-收口宽+勾企重叠面宽*2-封盖厚度*2）/4推拉扇中上方=（W-框最小面*2-玻璃扇与净空横向间隙-收口宽+勾企重叠面宽*2-封盖厚度*2）/4推拉扇中下方=（W-框最小面*2-玻璃扇与净空横向间隙-收口宽+勾企重叠面宽*2-封盖厚度*2）/4纱扇上方=推拉扇上方+纱扇与玻璃扇横向余量(纱扇宽-玻璃扇宽值)纱扇下方=推拉扇下方+纱扇与玻璃扇横向余量(纱扇宽-玻璃扇宽值)推拉扇内光企(锁)=H-框最小面*2-内推拉扇下方与下滑型材面间隙-推拉扇上方与上滑型材面间隙推拉扇内光企(收口)= H-框最小面*2-内推拉扇下方与下滑型材面间隙-推拉扇上方与上滑型材面间隙推拉扇内勾企= H-框最小面*2-内推拉扇下方与下滑型材面间隙-推拉扇上方与上滑型材面间隙推拉扇中光企(锁)=H-框最小面*2-中推拉扇下方与下滑型材面间隙-推拉扇上方与上滑型材面间隙推拉扇中勾企= H-框最小面*2-中推拉扇下方与下滑型材面间隙-推拉扇上方与上滑型材面间隙纱扇光企(锁)=推拉扇光企-纱扇高度调量值纱扇光企(收口)= 推拉扇光企-纱扇高度调量值纱扇勾企=推拉扇勾企-纱扇高度调量值推拉扇上横压线=推拉扇上方-推拉扇小面*2推拉扇下横压线=推拉扇下方-推拉扇小面*2推拉扇竖压线=推拉扇光企-推拉扇小面*2纱扇横压线=纱扇上方-纱扇小面*2纱扇竖压线=纱扇光企-纱扇小面*2推拉扇内勾企封盖=推拉门扇高推拉双勾企封盖=推拉门扇高纱扇勾企封盖=推拉纱扇高推拉扇收口=推拉门扇高纱扇收口=推拉纱扇高4.玻璃、纱网扇玻璃宽度=玻璃扇上方-玻璃扇小面*2-扇玻璃间隙*2扇玻璃高度=玻璃扇光企/2-玻璃扇小面-中横宽/2-扇玻璃间隙*2纱网宽度=纱扇上方-纱扇小面*2-纱网与扇间隙*2纱网高度=纱扇光企-纱扇小面*2-纱网与扇间隙*2固定玻璃宽度-W-框小面*2-固定玻璃间隙*2固定玻璃高度-H1-框小面-滑挺小面/2-固定玻璃间隙*25.整体框料上固定框=W下滑动框=W左滑动框=H右滑动框=H滑挺料上固下滑梃=W-左滑动框(框最小面) +左滑动框(搭接伸入量)-右滑动框(框最小面) +右滑动框(搭接伸入量)固定中梃竖中梃=H1-上固定框(框最小面)-滑梃料(滑挺面宽)/2+滑梃料(梃固定侧搭接伸入量)推拉玻璃扇料推拉扇内上方=(W-左滑动框(框最小面)-右滑动框(框最小面)-玻璃扇与净空横向间隙-收口料(收口宽)+勾企重叠面宽*2-封盖厚*2)/4推拉扇内下方=(W-左滑动框(框最小面)-右滑动框(框最小面)-玻璃扇与净空横向间隙-收口料(收口宽)+勾企重叠面宽*2-封盖厚*2)/4推拉扇中上方=(W-左滑动框(框最小面)-右滑动框(框最小面)-玻璃扇与净空横向间隙-收口料(收口宽)+勾企重叠面宽*2-封盖厚*2)/4推拉扇中下方=(W-左滑动框(框最小面)-右滑动框(框最小面)-玻璃扇与净空横向间隙-收口料(收口宽)+勾企重叠面宽*2-封盖厚*2)/4推拉扇内光企(锁)=H-H1-滑梃料(滑挺面宽)/2-下滑动框(框最小面)-内推拉扇下方与下滑型材面间隙-推拉扇上方与上滑型材面间隙推拉扇内光企(收口)= H-H1-滑梃料(滑挺面宽)/2-下滑动框(框最小面)-内推拉扇下方与下滑型材面间隙-推拉扇上方与上滑型材面间隙推拉扇内勾企= H-H1-滑梃料(滑挺面宽)/2-下滑动框(框最小面)-内推拉扇下方与下滑型材面间隙-推拉扇上方与上滑型材面间隙推拉扇中光企(锁)= H-H1-滑梃料(滑挺面宽)/2-下滑动框(框最小面)-中推拉扇下方与下滑型材面间隙-推拉扇上方与上滑型材面间隙推拉扇中勾企= H-H1-滑梃料(滑挺面宽)/2-下滑动框(框最小面)-中推拉扇下方与下滑型材面间隙-推拉扇上方与上滑型材面间隙推拉纱扇料纱扇上方=玻璃扇上方+纱扇与玻璃扇横向余量(纱扇宽-玻璃扇宽值)纱扇下方=玻璃扇下方+纱扇与玻璃扇横向余量(纱扇宽-玻璃扇宽值)纱扇光企(锁)= H-H1-滑梃料(滑挺面宽)/2-下滑动框(框最小面)-外推拉扇下方与下滑型材面间隙-推拉扇上方与上滑型材面间隙-纱扇高度调量值纱扇光企(收口)= H-H1-滑梃料(滑挺面宽)/2-下滑动框(框最小面)-外推拉扇下方与下滑型材面间隙-推拉扇上方与上滑型材面间隙-纱扇高度调量值纱扇勾企= H-H1-滑梃料(滑挺面宽)/2-下滑动框(框最小面)-外推拉扇下方与下滑型材面间隙-推拉扇上方与上滑型材面间隙-纱扇高度调量值玻璃扇压线料扇上横压线=玻璃扇上方-推拉玻璃扇料(扇小面)*2扇下横压线=玻璃扇下方-推拉玻璃扇料(扇小面)*2扇竖压线=玻璃扇光企-推拉玻璃扇料(扇小面)*2纱扇压线料纱扇横压线=纱扇上方-推拉纱扇料(纱扇小面)*2纱扇竖压线=纱扇光企-推拉纱扇料(纱扇小面)*2固定压线F1固定上横压线=W1-左滑动框(框最小面)-竖中梃(梃小面宽)/2F1固定下横压线=W1-左滑动框(框最小面)-竖中梃(梃小面宽)/2 F1固定竖压线=H1-上固定框(框最小面)-滑挺料(滑挺面宽)/2F2固定上横压线=W-W1-右滑动框(框最小面)-竖中梃(梃小面宽)/2 F2固定下横压线=W-W1-右滑动框(框最小面)-竖中梃(梃小面宽)/2 F2固定竖压线=H1-上固定框(框最小面)-滑挺料(滑挺面宽)/2玻璃扇封盖推拉扇内勾企盖板=推拉扇内勾企推拉双勾企封盖=推拉扇中勾企纱扇勾企封盖=纱扇勾企收口料推拉扇收口=推拉扇内勾企纱扇收口=纱扇勾企横推拉槽内下横推拉槽(U槽)=W-左滑动框(框最小面)-右滑动框(框最小面)中下横推拉槽(U槽)=W-左滑动框(框最小面)-右滑动框(框最小面)纱扇下横推拉槽(U槽)=W-左滑动框(框最小面)-右滑动框(框最小面)内上横推拉槽(U槽)=W-左滑动框(框最小面)-右滑动框(框最小面)中上横推拉槽(U槽)=W-左滑动框(框最小面)-右滑动框(框最小面)纱扇上横推拉槽(U槽)=W-左滑动框(框最小面)-右滑动框(框最小面)竖锁槽左竖锁槽(U槽)=H-H1-滑挺料(滑挺面宽)/2-下滑动框(框最小面)右竖锁槽(U槽)=H-H1-滑挺料(滑挺面宽)/2-下滑动框(框最小面)路轨料内扇路轨= W-左滑动框(框最小面)-右滑动框(框最小面)中扇路轨= W-左滑动框(框最小面)-右滑动框(框最小面)纱扇路轨= W-左滑动框(框最小面)-右滑动框(框最小面)固定盖板（压线座）竖中梃盖板=H1-上固定框(框最小面)-滑梃料(滑梃料面)/2滑动框竖盖板= H1-上固定框(框最小面)-滑梃料(滑梃料面)/2F1固定框横盖板= W1-左滑动框(框最小面)-竖中梃料(梃小面)/2 F2固定框横盖板= W-W1-右滑动框(框最小面)-竖中梃料(梃小面)/2槽口压线框梃槽口竖压线=H-H1-滑挺料(滑挺小面)/2-下滑动框(框最小面)封盖槽口竖压线=推拉扇勾企封盖锁槽槽口竖压线=竖锁槽推拉槽槽口横压线=横推拉槽玻璃扇收口槽口压线=推拉扇收口纱扇收口槽口压线=纱扇收口金刚纱网纱网宽度=纱扇横料-纱扇料(纱扇小面)*2-纱网与扇间隙*2纱网高度=纱扇竖料-纱扇料(纱扇小面)*2-纱网与扇间隙*2。
一、铝合金推拉窗的设计要求设计铝合金推拉窗时，应考虑推拉窗的安装和使用安全。
当窗的高度方向搭接量太大时，则给安装带来困难；若搭接量太小时，又存在使用安全问题，窗扇容易从窗框中脱出。
因此，应正确选择搭接量。
高度方向搭接量的确定：应根据上滑型材的槽深和下滑型材的道轨高度，以及窗扇滑轮的高度来选择搭接量。
窗扇与上滑的搭接量一般为上滑槽深的1/2减去2~3mm，可选用10 mm。
窗扇与下滑的搭接量是滑轮的槽深到窗扇下边的距离，一般为6~10 mm，可选用8 mm。
另外,也可以用推拉框高度方向的内口尺寸,加上上滑槽深,再减去4~6 mm,作为推拉扇的高度尺寸。
宽度方向的搭接量应根据边封型材、勾企型材以及光企型材确定。
设计时，应使两个窗扇的勾企完全重合。
铝合金推拉窗分为两扇推拉窗、三扇三等分推拉窗、三扇四等分推拉窗、四扇推拉窗等。
设计时，应使窗扇的宽度尺寸和高度尺寸在国家标准允许的范围内。
设计带有固定窗的推拉窗时，如果是上下分格，固定窗与推拉窗之间可以采用中上滑型材或中下滑型材；如果是左右分格，固定窗与推拉窗之间可以采用固定边封型材。
如果是高层建筑，还要考虑推拉窗的厚度系列是否满足抗风压强度要求。
设计纱扇时，高度方向的搭接量按纱轨槽深的二分之一选取。
宽度方向的搭接量可按纱扇宽度不超过窗扇宽度选取，宽度尺寸不应超过窗扇宽度。

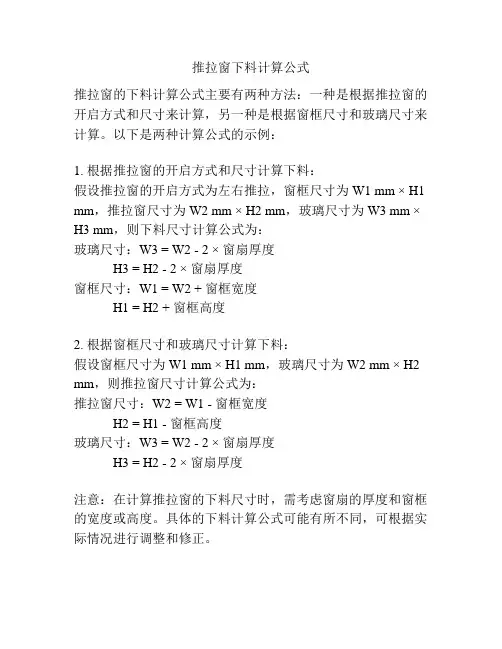

二、铝合金推拉窗的下料尺寸计算铝合金推拉窗的下料尺寸主要是窗框和窗扇的下料尺寸计算。
窗框的下料尺寸包括：边封、上滑、下滑、中上滑、中下滑、固上横、中立柱（中梃）等。
边封的下料尺寸等于窗高；上滑、下滑、中上滑、中下滑、固上横的下料尺寸等于窗宽减去两个边封的宽度再加上两个边封的槽深；窗扇的下料尺寸包括：上方、下方、勾企、光企等。
勾企、光企的下料尺寸等于窗框的内口尺寸，再加上两个搭接量（上下搭接量）；上方、下方的下料尺寸等于窗扇的宽度减去勾企、光企的宽度，再加上勾企、光企的槽深；计算窗扇的宽度尺寸时，有四种情况：一是两扇推拉窗的计算；二是三扇三等分推拉窗的计算、三是三扇四等分推拉窗的计算、四是四扇推拉窗的计算。
计算时应分别对待。
下面举例说明：例题1 计算双扇铝合金推拉窗TLC1515的下料尺寸解：1、根据推拉窗的洞口尺寸1500*1500，确定预留洞口间隙，假设为10mm/每边，确定推拉窗的成品尺寸为1480*1480；2、根据推拉窗的成品尺寸，设计窗型，将窗型设计为两扇推拉窗。
3、根据推拉窗的成品尺寸，按比例绘制推拉窗的窗型立面图，并标注尺寸4、设窗宽为W（1480），窗高为H（1480）；5、选用山东华建铝业公司推拉70系列型材，边封宽度尺寸为25mm，槽深为15mm，上滑高度为40mm，槽深为25mm，下滑轨道高度为32mm，光企宽度尺寸为50mm。
槽深为33mm，勾企宽度尺寸为45mm。
槽深为43.8mm，上方宽度尺寸为45mm，下方宽度尺寸为64.5mm，玻璃槽深为12mm，6、计算下料尺寸：窗框型材的下料尺寸：边封= H =1480 （2件）上滑=下滑=W-边封宽度*2+边封槽深*2=1480-25*2+15*2=1460 （各2件）窗扇宽度=W/2-边封宽度+边封槽深+勾企宽度/2=1480/2-25+15+45/2=752.5光企=勾企=H-上滑高度-下滑轨道高度+上滑槽深-间隙=1480-40-32+25-5=1428 （各2件）上方=下方=窗扇宽度-光企宽度-勾企宽度+光企槽深+勾企槽深=752.5-50-45+33+43.8=734.3 （各2件）窗扇玻璃下料尺寸：根据国家标准规定，玻璃与型材的搭接边应≥8mm，玻璃与型材间隙应≥4mm，玻璃宽度=窗扇宽-光企宽度-勾企宽度+玻璃槽深*2-玻璃与型材间隙*2=752.5-50-45+12*2-4*2=673.5玻璃高度=光企-上方高度-下方高度+玻璃槽深*2-玻璃与型材间隙*2=1428-45-64.5+12*2-4*2=1334.5窗扇玻璃尺寸：1334.5 * 673.5 （2块）例题2 计算双扇铝合金推拉窗TLC1518的下料尺寸解：1、根据推拉窗的洞口尺寸1500*1800，确定预留洞口间隙，假设为10mm/每边，确定推拉窗的成品尺寸为1480*1780；2、根据推拉窗的成品尺寸，将窗型设计为带固定窗的两扇推拉窗。
3、根据推拉窗的成品尺寸，按比例绘制推拉窗的窗型立面图，并标注尺寸；4、设窗宽为W（1480），窗高为H（1780）；固定窗高为H1（580）; 推拉窗高为H2（1200）5、选用山东华建铝业公司推拉70系列型材，边封宽度尺寸为25mm，槽深为15mm,固上横高度为25mm，玻璃挡板高度为16mm，固上滑高度为45mm，槽深为26mm，下滑大面尺寸为55mm，内轨道高度为35mm，外轨道高度为25mm,中立柱宽度尺寸为20mm, 玻璃挡板高度为16mm，边封卡板厚度尺寸为1.2mm,光企宽度尺寸为50mm,槽深为33mm，勾企宽度尺寸为45mm。
槽深为43.8mm，上方宽度尺寸为45mm，小下方宽度尺寸为65mm，大下方宽度尺寸为73mm，玻璃槽深为12mm，6、计算下料尺寸：边封= H =1780 （2件）固上横=固上滑=下滑=W-边封宽度*2+边封槽深*2=1480-25*2+15*2=1460 （各2件）中立柱= H1-固上横高度=580-25=555 （1件）边封卡板= H1-固上横高度=580-25=555 （2件）窗扇宽度=W/2-边封宽度+边封槽深+勾企宽度/2=1480/2-25+15+45/2=752.5内光企=内勾企=H2-固上滑高度-下滑内轨道高度+ 上滑槽深-间隙=1200-45-35+25-5=1140 （各1件）外光企=外勾企=H2-固上滑高度-下滑外轨道高度+上滑槽深-间隙=1200-45-25+25-5=1150 （各1件）上方=下方=窗扇宽度-光企宽度-勾企宽度+光企槽深+勾企槽深=752.5-50-45+33+43.8=734.3 （各2件）窗扇玻璃下料尺寸：根据国家标准规定，玻璃与型材的搭接边应≥8mm，玻璃与型材间隙应≥4mm，窗扇玻璃宽度=窗扇宽-光企宽度-勾企宽度+玻璃槽深*2-玻璃与型材间隙*2 =752.5-50-45+12*2-4*2=673.5内窗扇玻璃高度=内光企-上方高度-小下方高度+玻璃槽深*2-玻璃与型材间隙*2=1140-45-65+12*2-4*2=1046外窗扇玻璃高度=外光企-上方高度-大下方高度+玻璃槽深*2-玻璃与型材间隙*2=1150-45-73+12*2-4*2=1048内窗扇玻璃尺寸=外窗扇玻璃尺寸：673.5 * 1047 （1块）固定窗玻璃扣条下料尺寸：横玻璃扣条=W/2-边封宽度-边封卡板厚度-中立柱宽度/2=1480/2-25-1.2-20/2=703.8 （4件）竖玻璃扣条=H1-固上横高度=580-25=555 （4件）固定窗玻璃下料尺寸：693 * 545 （2块）例题3 计算双扇铝合金推拉窗TLC1518的下料尺寸解：1、根据推拉窗的洞口尺寸1500*1800，确定推拉窗的成品尺寸为1480*1780；2、根据推拉窗的成品尺寸，设计窗型，将窗型设计为下边带固定窗的两扇推拉窗。
3、根据推拉窗的成品尺寸，按比例绘制推拉窗的窗型立面图，并标注尺寸；4、设窗宽为W（1480），窗高为H（1780）；固定窗高为H1（580）; 推拉窗高为H2（1200）5、选用山东华建70系列型材，边封宽度为25mm，槽深为15mm, 上滑高度为40mm，槽深为25mm,固上横高度为25mm，固下滑内轨道高度为36mm，外轨道高度为25mm,中立柱宽度尺寸为20mm,边封卡板厚度为1.2mm,光企宽度尺寸为50mm,槽深为33mm，勾企宽度尺寸为45mm。
槽深为43.8mm，上方宽度尺寸为45mm，小下方宽度尺寸为65mm，大下方宽度尺寸为73mm，玻璃槽深为12mm，6、计算下料尺寸：边封= H =1780 （2件）固上横=固下滑=上滑=W-边封宽度*2+边封槽深*2=1480-25*2+15*2=1460 （各1件）中立柱= H1-固上横高度=580-25=555 （1件）边封卡板= H1-固上横高度=580-25=555 （2件）内光企=内勾企=H2-上滑高度-固下滑内轨道高度+上滑槽深-间隙=1200-40-36+25-5=1144外光企=外勾企=H2-上滑高度-固下滑外轨道高度+上滑槽深-间隙=1200-40-25+25-5=1155窗扇宽度=W/2-边封宽度+边封槽深+勾企宽度/2=1480/2-25+15+45/2=752.5上方=下方=窗扇宽度-光企宽度-勾企宽度+光企槽深+勾企槽深=752.5-50-45+33+43.8=734.3窗扇玻璃下料尺寸：窗扇玻璃宽度=窗扇宽-光企宽度-勾企宽度+玻璃槽深*2-玻璃与型材间隙*2=752.5-50-45+12*2-4*2=673.5内窗扇玻璃高度=内光企-上方高度-小下方高度+玻璃槽深*2-玻璃与型材间隙*2=1144-45-65+12*2-4*2=1050外窗扇玻璃高度=外光企-上方高度-小下方高度+玻璃槽深*2-玻璃与型材间隙*2 =1155-45-73+12*2-4*2=1053内窗扇玻璃尺寸=外窗扇玻璃尺寸：673.5 *1051.5 （2块）固定窗玻璃扣条下料尺寸：横玻璃扣条=W/2-边封宽度-边封卡板厚度-中立柱宽度/2=1480/2-25-1.2-20/2=703.8竖玻璃扣条=H1-固上横高度=580-25=555 （4件）固定窗玻璃下料尺寸：693* 545 （2块）例题4 计算三扇四等分推拉窗TLC2415的下料尺寸解：1、根据推拉窗的洞口尺寸2100*1500，确定预留洞口间隙，假设为10mm/每边，确定推拉窗的成品尺寸为2380*1480；2、根据推拉窗的成品尺寸，将窗型设计为三扇四等分推拉窗，中间为固定扇，约占窗宽的四分之二，两边为活动扇，约各占窗宽的四分之一。
设计要求是既能使窗扇完全打开，又能使窗竖扇关闭时竖扇完全重合。
3、根据推拉窗的成品尺寸，按比例绘制推拉窗的窗型立面图，并标注尺寸；4、设窗宽为W（2380），窗高为H（1480）；5、选用山东华建推拉70系列型材，边封宽度尺寸为25mm，槽深为15mm,上滑高度为40mm，槽深为25mm，下滑轨道高度为32mm,光企宽度尺寸为50mm,槽深为33mm，勾企宽度尺寸为45mm。
槽深为43.8mm，上方宽度尺寸为45mm，下方宽度尺寸为64.5mm，玻璃槽深为12mm，6、计算下料尺寸：边封= H =1480 （2件）上滑=下滑=W-边封宽度*2+边封槽深*2=2380-25*2+15*2=2360 （各2件）光企=勾企H-上滑高度-下滑轨道高度+上滑槽深-间隙=1480-40-32+25-5=1428 （2+4件）活动窗扇宽度=上滑/4+勾企宽度/2=2360/4+45/2=612.5固定窗扇宽度=上滑/2+勾企宽度=2360/2+45=1225因为活动扇还要安装半圆锁, 若考虑锁厚24 mm,则活动扇应缩小12mm, ,固定扇要加大24 mm, 即: 活动窗扇=612.5-12=600.5固定窗扇=1225+24=1249活动窗扇上方=下方=活动窗扇宽度-光企宽度-勾企宽度+光企槽深+勾企槽深=600.5-50-45+33+43.8=582.3 （各4件）固定窗扇上方=下方=固定窗扇宽度-勾企宽度*2 +勾企槽深*2=1249-45*2+43.8*2=1246.6窗扇玻璃下料尺寸：活动窗扇玻璃宽度=活动窗扇宽-光企宽度-勾企宽度+玻璃槽深*2-玻璃与型材间隙*2=600.5-50-45+12*2-4*2=521.5活动窗扇玻璃高度=光企-上方高度-下方高度+玻璃槽深*2-玻璃与型材间隙*2=1428-45-64.5+12*2-4*2=1334.5活动窗扇玻璃尺寸：521.5 *1334.5 （2块）固定窗扇玻璃宽度=固定窗扇宽-勾企宽度*2+玻璃槽深*2-玻璃与型材间隙*2=1249-45*2+12*2-4*2=1175固定窗扇玻璃高度=活动窗扇玻璃高度=1334.5固定窗扇玻璃尺寸：1175 * 1334.5 （1块）例题5 计算三扇三等分推拉窗TLC2115的下料尺寸解：1、根据推拉窗的洞口尺寸2100*1500，确定预留洞口间隙，假设为10mm/每边，确定推拉窗的成品尺寸为2080*1480；2、根据推拉窗的成品尺寸，将窗型设计为三扇三等分推拉窗，中间为固定扇，约占窗宽的三分之一，两边为活动扇，约各占窗宽的三分之一。
