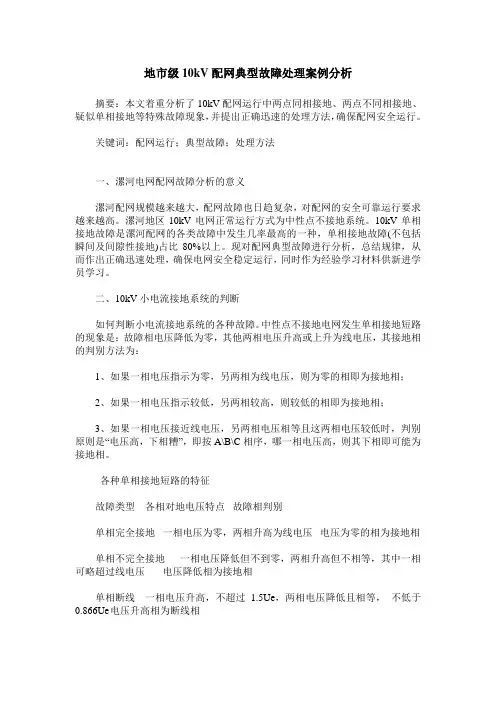

地市级10kV配网典型故障处理案例分析
摘要：本文着重分析了10kV配网运行中两点同相接地、两点不同相接地、疑似单相接地等特殊故障现象，并提出正确迅速的处理方法，确保配网安全运行。
关键词：配网运行；典型故障；处理方法
一、漯河电网配网故障分析的意义
漯河配网规模越来越大，配网故障也日趋复杂，对配网的安全可靠运行要求越来越高。漯河地区10kV电网正常运行方式为中性点不接地系统。10kV单相接地故障是漯河配网的各类故障中发生几率最高的一种，单相接地故障(不包括瞬间及间隙性接地)占比80%以上。现对配网典型故障进行分析，总结规律，从而作出正确迅速处理，确保电网安全稳定运行，同时作为经验学习材料供新进学员学习。
二、10kV小电流接地系统的判断
如何判断小电流接地系统的各种故障。中性点不接地电网发生单相接地短路的现象是：故障相电压降低为零，其他两相电压升高或上升为线电压，其接地相的判别方法为：
1、如果一相电压指示为零，另两相为线电压，则为零的相即为接地相；
2、如果一相电压指示较低，另两相较高，则较低的相即为接地相；
3、如果一相电压接近线电压，另两相电压相等且这两相电压较低时，判别原则是“电压高，下相糟”，即按A\B\C相序，哪一相电压高，则其下相即可能为接地相。
各种单相接地短路的特征
故障类型各相对地电压特点故障相判别
单相完全接地一相电压为零，两相升高为线电压电压为零的相为接地相
单相不完全接地一相电压降低但不到零，两相升高但不相等，其中一相可略超过线电压电压降低相为接地相
单相断线一相电压升高，不超过 1.5Ue，两相电压降低且相等，不低于0.866Ue 电压升高相为断线相
两相断线一相电压降低，但不到零，两相电压升高且相等，不超过线电压基频谐振一相电压降低，两相电压升高超过线电压
三、10kV配网典型故障的处理案例
（一）10kV馈线两点同相接地故障
1、事故象征：
2014年2月8日上午7点30分，35kV商桥变电站的10kVⅡ段母线发生接地故障，该母线相电压为UA：11kV，UB：0.3kV，UC：10.8kV。
2、处理步骤：
（1）故障研判：
通常的B相单相接地的现象。
（2）故障处理：
1.发令监控中心按拉路顺序试拉，同时令变电所操作班人员至现场检查。
2.但试拉的结果是母线电压无任何变化，仍接地，而且操作班人员汇报变电所内所有设备经检查无异常，也仍接地。
3.经请示相关领导同意后，按拉路顺序拉开l0kVⅡ段母线上所有馈线开关时，该母线接地消失，电压恢复正常。
4.接着逐条试送馈线，发现接地的两条馈线后立即将其拉开，其余馈线恢复正常。
5.线路运行人员经巡线后汇报，这两条馈线一条是l0kV商农线，故障系洼孙孙国燕砖厂专变烧毁所致，现故障已隔离；另一条是10kV商工线，故障系出线龙门架B相断线接地引起。故障排除后，两条馈线试送电均正常。
分析：10kV馈线两点同相接地故障现象一般的单相接地现象相同，出现类似情况可参照本案例。
经验交流：出现10kV馈线两点同相接地故障不要盲目断开母线上所有馈线，目前电力系统正提倡优质服务，断开关前重要用户、敏感用户、高危用户一定要通知客户服务中心及客户，并且录音并做好记录，汇报公司主管领导及相关部门，对用户负责，同时对公司负责（以免受到负面社会舆论影响），进而对自己负责
（以免受到用户的不理解及非难）。
（二）10kV馈线两点不同相接地故障
1、事故象征：
2013年6月20日5:09万工线速断保护动作，万工1跳闸，万#1主变低后备动作，万101跳闸。
2、处理步骤：
（1）故障研判：
10kV馈线的两点不同相接地。
（2）故障处理：
1.通知万金电管所带电巡线，东集控中心前往检查。电管所汇报：万工线故障系N12杆鸟害所致，令其全线巡线完毕再汇报。
2.通知检修专业检查保护情况，汇报调控中心领导及公司相关领导。09:25东集控汇报：万10kV东西母及万#1主变检查无异常，即令其合上万101、万100。9：27已执行。
3.09:30万金电管所汇报：万工线全线巡线无异常，人员已撤离，可以送电。9：32万工线送电正常。
分析：万工线故障系N12杆鸟害所致，万#1主变故障系接地网不合格，造成直流接地检测装置不能正确反映接地情况，新综自屏基础槽钢与原保护屏基础槽钢的一次接地未连通，导致直流系统在线绝缘监测装置得不到系统接地回馈线路接地后，保护回路多点接地，多种原因造成万101跳闸。
经验交流：10kV馈线的两点不同相接地故障比两点同相接地故障容易处理，因为l0kV馈线若发生两点不同相接地故障会立即跳开至少一条有故障馈线开关(由于B相未装电流互感器，若B相故障，则不跳B相馈线开关)，这样再按通常10kV单相接地的方法处理找出两个故障点并将其排除即可。从漯河配网调度运行日志来看，发生此类10kV馈线的两点不同相接地故障的几率相对较小。
（三）10kV疑似单相接地
1、事故象征：
2013年6月17日14点54分漯河变电站的10kV 2号消弧线圈接地状态动作，10kV Ⅱ段母线相电压为UA：7.9kV，UB：5.1kV，UC：5.7kV，小电流接
地装置没有动作，也无接地信号，汇报10kVⅡ段母线二次相电压为Ua：78V，Ub：51v，Uc：54V，线电压为Uab：104V，Ube：104V，Uca：104V。
2、处理步骤：
（1）故障研判：
根据以上电压情况判断这肯定不是一个完全的单相接地故障，初步估计很可能是电压谐振现象。
（2）故障处理：
1.首先拉开该母线上的电容器开关，仍接地。
2.然后按拉路顺序试拉第一条10kVⅡ漯人线后，10kVⅡ段母线接地消失，电压恢复正常，10kV#2消弧线圈动作复归。
3.至此，可以判断这正是电压谐振现象，因为当消弧线圈的脱谐度接近于谐振点时，容易发生电压谐振现象，由于试拉10kVⅡ漯人线是破坏了电压谐振的条件，因此谐振消失了。
经验交流：2013年5月至9月，在漯河110kV燕山变电站也同样发生了三、四次电压谐振的现象，处理方法与漯河变电站完全相同。鉴于以上问题，通过调整消弧线圈分头，彻底解决疑似单相接地的电压谐振问题。
漯河配网规模日益扩大和完善，配网故障也日趋增多和复杂，象10kV配网调度运行中两点同相接地、两点不同相接地、疑似单相接地等特殊故障现象经常会出现，本文是我作为运行方式人员以及多年的调度经验，在配网调度运行实际工作中的一些见解，通过对配网特殊故障现象的剖析，总结其规律，从而更好地做好配网调度运行工作，确保配网安全稳定运行。
