VOCs治理技术培训

优化产业结构，减少高污染、高能耗 产业的比重，增加环保、高新技术等 产业的比重。
替代能源技术
积极开发和利用清洁能源，如太阳能 、风能、水能等，减少对化石燃料的 依赖，降低大气污染物的排放。
过程控制技术
大气污染在线监测技术
利用先进的在线监测设备对大气中的污染物进行实时监测，及时 发现和处理污染问题。
过滤式除尘器
采用多孔滤料，使含尘气 流通过滤料时，粉尘被阻 留在滤料表面，净化后的 气体从滤料另一面排出。
湿式除尘器
通过液滴或液膜洗涤含尘 气体，使粉尘与气流分离 。
脱硫脱硝设备及应用
湿法脱硫
利用碱性溶液吸收烟气中的二氧 化硫，生成亚硫酸盐或硫酸盐，
达到脱硫目的。
干法脱硫
采用固体吸附剂或催化剂，在干态 下与烟气中的二氧化硫反应，生成 硫酸盐或其他化合物。
环保、节能、低碳等方面的技术创新和应用。
行业融合与跨界合作
行业融合加速推进
随着环保产业的不断发展，大气污染防治行业将与其他相 关行业加速融合，形成更加完整的产业链和价值链。
跨界合作不断拓展
随着跨界合作的不断拓展，大气污染防治行业将与其他领 域的企业和机构开展更加广泛的合作，共同推动环保事业 的发展。
洛杉矶通过控制汽车尾气排放、推广清洁能源等措施，有效减少了光化
学烟雾污染。
工业领域大气污染防治优秀实践案例
钢铁行业超低排放改造
通过采用先进的环保技术和设备，钢铁企业实现了超低排放，显著降低了大气污染物的排 放量。
电力行业烟气脱硫脱硝
电力企业通过安装脱硫脱硝装置，有效减少了二氧化硫和氮氧化物的排放，改善了大气环 境质量。
大气污染应急处理技术
在突发大气污染事件时，迅速启动应急处理机制 ，采用喷洒化学药剂、设置临时吸附装置等措施 ，减轻污染危害。

JAPAN
《大气污染防止法》
回收再利用装置，通过客户监督及ISO14000的上、下厂家延续效应，严格控制该固定源的VOCs排放量。以上措施不仅保护了环境（基本达到规定的减排目标）和人民身体健康，还为企业节约了经济成本，达到了双赢的效果。
LANDON
1990年英国实施的《环境保护法案》确立了2010年在1990年基准上减排30%的目标。其他一些经济发展较快的国家和地区也开始制定限制VOCs排放的法规及目标。
适用于大风量、低浓度，适用于有机废气浓度在100PPM—20000PPM之间。其操作费用低,有机废气浓度在450PPM以上时，RTO装置不需添加辅助燃料;净化率高，两床式RTO净化率能达到98%以上，三床式RTO净化率能达到99%以上，并且不产生NOX等二次污染;全自动控制、操作简单、安全。
蓄热式废气处理炉(RTO)
VOCs是什么？
ISO和德国DIN 55649-2000标准对沸点初馏点不作限定，也不管是否参加大气光化学反应，只强调在常温常压下能自发挥发。
美国
ISO&德国
WHO& BASF
对沸点、初馏点不作限定，强调参加大气光化学反应。不参加大气光化学反应的就叫作豁免溶剂，如丙酮、四氯乙烷等。
世界卫生组织和巴斯夫则对沸点或初馏点作限定，不管其是否参加大气光化学反应。
《清洁空气法》
USA
《清洁空气法》
《联邦法规》中将VOCs的定义为任何参加大气光化学反应的含碳化合物,根据物质光化学活性制定豁免清单。由此看出,美国管控VOCs的目的是减少大气光化学活性、降低臭氧和PM2.5浓度,从而改善大气环境质量。
JAPAN
《大气污染防止法》
日本国内有关VOCs的法规主要有3种：2005年修定、执行并于2010年4月开始实施VOCs排放设施的排放标准；2000年强化了《恶臭防止法》的法则；1998年《工业安全与卫生法》制定了工作环境标准。

FID具有高灵敏度 FID具有较大的线性范围 FID对于不可燃气体不灵敏，例如 : H2O、CO2、 SO2等
FID的主要技术要点
1 燃烧气：氢气。 如燃烧气缺失则熄火，无法测量。 2 助燃气：洁净空气。 如助燃气缺失或量小则熄火，无法测量。 3 载气：洁净空气或高纯氮气。 如载气缺失，被测气体无法送达检测器，无法测量。 4 被测气体中碳离子燃烧所释放的电子，氢离子无响应。
➢ 冷阱技术 样气通过一个冷阱浓缩管，非甲烷烃类被富集浓缩，甲烷沸点较低而直接通过进入到检测器被测出，
然后加热浓缩管进行脱附，测出其他烃类物质含量。 谱图表现为先处甲烷峰，后出非甲烷总烃峰；非甲烷总烃直接测量得出。
固定污染源废气非甲烷总烃连续监测系统
NMHC-CEMS系统组成
固定污染源非甲烷总烃连续监测系统，由非甲烷总烃监 测单元和烟气参数监测单元、数据采集与处理单元组成。
甲烷/非甲烷总烃监测主要技术原理
➢ 反吹色谱 使样气进入能够分离甲烷和非甲烷的色谱柱，甲烷快速通过色谱柱进入检测器被监测，然后切换流
路将非甲烷反吹出色谱柱进行检测。 谱图表现为先出甲烷峰，后出非甲烷总烃峰；非甲烷总烃直接测量得出。
➢ 非反吹色谱 样气分两路，一路直接进入检测器被检测得到总烃含量，另一路经过色谱柱将甲烷与非甲烷物质分
状态一： 载气一吹扫甲烷柱，载气二吹扫预切柱， 载气三吹扫总烃柱； 样品气在采样泵作用下进入定量环1和定量 环2；
状态二： 载气一排空； 载气二将定量环2中的样气带入预切柱、甲 烷柱，最后进入FID； 载气三将定量环1中的样气带入总烃柱，然 后进入FID；
十四通阀状态一 十四通阀状态二
标准气体图谱
VOCs及非甲烷总烃系统 技术培训
VOCs及非甲烷总烃的定义

– 对酸性气体也有高处理效率 – 有后续废水处理问题
缺 – 颗粒物浓度高，导致塔堵塞 点 – 维护费用高
– 排气可能造成白烟
填料塔 旋流板塔
填料塔 文丘里塔 旋流板塔 喷淋塔
多层洗涤塔
吸收法是利用液体溶剂吸收废气中的 VOCs，以达到净化废气的目的。目前多以水、 轻柴油作为吸收溶剂，该方法设备简单，对低浓度 VOCs 废气的处理具有很好的效 果。但要做好对吸收剂的处理，以免造成二次污染。岑超平等 以柠檬酸钠溶液为吸
VOCs的危害
灰霾天气
光化学烟雾
对人体的危害作用
•刺激性 •致癌、致畸、致突变 •身体器官功能衰竭 •影响呼吸系统
室内VOCS的危害
VOCs对人的毒害
VOCs的来源
目前，人为排放的VOCs源 包括三部分：
石油、煤炭的燃烧源 石油炼制、石油化工、涂
料、胶黏剂、包装印刷、 表面涂装等涉及生产、使 用和排放有机化学物质的 工业源 建筑装饰、干洗、餐饮油 烟等居民日常生活源
李从堂等 开发的加油站用吸附冷凝法 油气回收装置，采用在低温冷凝机组 前增加活性炭吸附单元的联合处理方 式回收油气，大部分液态烃在约零下 40 ℃ 分离出来，处理效率 98%以上。
吸收（洗涤）法
适用于高水溶性VOCs 用化学药剂将VOCs中和、
氧化或其他化学反应破坏
– 同時去除气态污染物
优 – 投资成本低 点 – 传质效率高
二次有机气溶胶的形成。
VOCs与O3
问题3：气溶胶有哪些特性？
在城市和工业企业密集区域，由于紫外线的照射可以让
VOCs 和氮氧化物与大气中游离的原子 O，O3，OH 和 HO2等( 尤其是 OH) 发生光化学反应，产生光化学烟雾。 光化学烟雾的主要成分为 O3 ，还包含过氧乙酰硝酸酯 ( PAN) 、醛、酮等。

气处理利旧原鼓冷尾气收集处理系统，从洗涤塔后引出处理后的尾气引至尾气主管，鼓冷区域尾气管 道（阀门）材质采用碳钢。原鼓冷尾气处理风机加旁通。
• 脱硫、硫铵、蒸氨区域尾气收集至脱硫尾气收集管，脱硫区域尾气处理利旧原脱硫尾气收集处理系统， 从洗涤塔后引出处理后的尾气进入尾气主管。脱硫、硫铵区域尾气管道（阀门）材质采用不锈钢304。 原脱硫尾气风机接旁通。
组别，不低于该爆炸性气体环境内爆炸性气体混合物的级别和组别。依据《低压配
电设计规范》GB50054-95《电力工程电缆设计规范》GB50217-95 及《爆炸和
火灾危险环境电力装置设计规范GB50058-92 进行设计。
（9）在危险场所张贴悬挂危险警示标识和安全操作规程。
04 设备安装
（1）设备及连接管道安装完毕后，按照要求进行气密性试验，试验压力为0.03Mpa，并用肥皂水检查泄漏情 况，保压30 分钟，无泄漏无降压为合格。 （2）气密性试验合格后，安装管箱盖，并用螺栓紧固好。 （3）对液体管道进行水压试验，试验压力为0.5Mpa，设备无渗漏为合格。 （4）对塔灌装2m 液位的水，进行静压试压，设备无泄漏压力试验均由双方派出检验人员共同验收签字确认。 （5）施工结束，清理施工现场。
02 工程情况简述

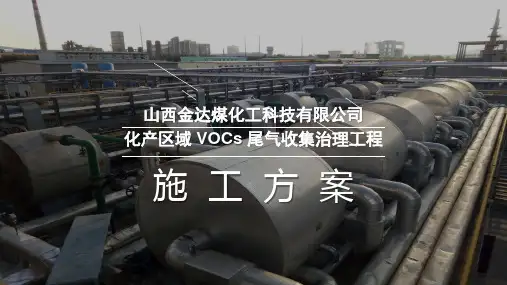

• 山西金达煤化工科技有限公司焦化厂配置 2*60 孔 7 米顶装焦炉，设计年产焦炭 150 万吨，化产设 置鼓冷、脱硫、硫铵、蒸氨、粗苯、油库等工段。为满足当前严峻环保形势的需要，结合目前化产车 间现有无组织废气排放施，统筹规划，增加和完善VOCs 尾气收集和治理，改善工人工作环境，减少 VOCs 排放，以达到治理大气环境的目的。
（四）硫铵满流槽的密封
针对硫铵满流槽使用现状，采用加罩收集处理如上图： 满流槽加罩采用折页形式，方便观察满流槽液位及酸焦油的捞取。

voc废气治理工程技术方案 的人员培训与技术支持
目录
• 人员培训 • 技术支持 • 培训与技术支持的效果评估 • 人员培训与技术支持的持续改进
01
人员培训
培训目标
培养操作人员的安全意识
01
确保操作人员了解并遵循安全操作规程，防止事故发生。
提高操作人员的技能水平
02
使操作人员熟悉voc废气治理设备的操作和维护，提高工作效率
分析反馈数据
对收集到的反馈数据进行 深入分析，找出问题和不 足之处。
制定改进计划
根据分析结果，制定针对 性的改进计划，包括调整 培训内容、优化技术支持 流程等。
实施改进措施
确保改进计划的有效实施 ，并对实施效果进行跟踪 评估。
感谢您的观看
THANKS
使操作人员掌握设备的日常维护和保养方法，延长设备使用寿命。
培训方式与安排
理论授课与实践操作相结合
通过理论授课使学员了解基本原理和操作流程，通过实践操作提 高学员的操作技能。
分阶段培训与考核
将培训内容分为若干阶段，每个阶段结束后进行考核，确保学员掌 握所学内容。
定期复训与更新
定期对操作人员进行复训，确保其掌握最新技术和操作规程，同时 根据工程需要进行技术更新和培训内容调整。
技术支持内容
操作规程培训
向操作人员提供详细的操作规 程和安全注意事项，确保操作 人员能够正确、安全地操作设
备。
故障诊断与排除
针对工程运行中出现的故障， 提供快速、准确的诊断和排除 服务，确保工程尽快恢复正常 运行。
工艺优化建议
根据工程运行数据和voc废气治 理效果，提供工艺优化建议， 提高治理效果和运行效率。
02
技术支持

分析周期长
欧美得到广泛使用
一般用于固定污染源 在线监测
灵敏度高（ppt） 相应时间短 测量组分多 无需标定 价格相对比较昂贵 实验室、医院 环境应急\溯源监 测
FTIR、DOAS、TDLAS 响应速度快 测量组分各方法均有限制 区域环境空气监测/污染源 监测
PID和FID的工作原理
地方标准：上海、北京、天津、广州、重庆、浙江 . . .
河北地方规范
DB13工业企业挥发性有机物排放标准
DB13工业企业挥发性有机物排放标准
DB13工业企业挥发性有机物排放标准
DB13工业企业挥发性有机物排放标准
非甲烷总烃和苯系物
非甲烷总烃
总烃 所有的碳氢化合物
烷烃 烯烃 炔烃
化学通式：CnH2n+2（n大于等于1） 化学通式：CnH2n （n大于等于2） 化学通式：CnH2n-2（ n大于等于2）
生活源
移动源 其他
建筑装饰 餐饮油烟 生物质燃烧 机动车 ———
人为源 石油化工、石油炼制 油品储运 有机化学原料 合成材料 化学原料药制造 塑料制品制造 小计 交通运输设备制造与维修 金属制品制造、通用设备及专用设备制造、电器机械及器材、仪器仪表、文化办公、机械制造 通信设备、计算机及其他电子设备 家具制造 小计 印刷和包装印刷 皮革、毛皮、羽毛（绒）制造 纺织印染 食品饮料制造 木材加工 黑色和有色金属冶炼 小计
芳香烃 化学通式：CnH2n-6（n大于等于6） 苯及其同系物 通式：CnH2n-6（n大于等于6）
例：甲苯 C7H8 二甲苯C8H10
火完 火希 火夬
天然气的组成部分
丙烷 氮丁烷 3% 2%1% 乙烷 9%
甲烷 85%
甲烷 乙烷 丙烷 氮 丁烷

03
大气治理设备与产品
除尘设备
电除尘器
利用高压电场使烟气中的粉尘荷 电，通过电场作用使粉尘沉积在
收集板上，达到除尘目的。
袋式除尘器
通过滤袋对含尘气体进行过滤，粉 尘被阻留在滤袋表面，净化后的气 体排出。
湿式除尘器
利用水或其他液体与含尘气体接触 ，使粉尘被液体捕获而达到除尘效 果。
脱硫脱硝设备
1 2 3
挥发性有机物（VOCs）治理技术
VOCs是大气污染的重要来源之一，未来VOCs治理技术将更加注重源头控制和过程控 制，如低挥发性原料替代、工艺改进等。
大气污染监测技术
大气污染监测技术将向更全面、更精准的方向发展，如大气超级站、激光雷达等先进监 测手段将得到更广泛应用。
政策法规影响分析
环保政策趋紧
随着国家对环保的重视和民众环保意识的提高，大气治理行业的政 策法规将持续趋紧，推动企业加强污染治理。
某农药生产企业废气治理工程。农药生产企业对生产过程中产生的废气进行收集和处理， 采用活性炭吸附、催化燃烧等技术手段，确保废气达标排放。
05
大气治理行业发展趋 势与前景
技术创新方向预测
先进脱硫脱硝技术
随着环保要求的提高，脱硫脱硝技术将向更高效、更经济的方向发展，如活性焦干法脱 硫脱硝一体化技术等。
2024年大气治理行业培训 资料
汇报人：XX 2024-01-29
目 录ቤተ መጻሕፍቲ ባይዱ
• 大气治理现状及挑战 • 大气治理技术与方法 • 大气治理设备与产品 • 大气治理工程实例分析 • 大气治理行业发展趋势与前景 • 大气治理行业培训总结与建议
01
大气治理现状及挑战
当前大气污染状况
01
02

一般直接高空排放，或者用活性炭吸附。
烘干室 喷漆室
汽车行业VOCs末端治理技术
（1）蓄热式热力焚烧法(RTO)
RTO 是利用有机废气在炉膛高温 环境下分解的方法。近年来，RTO 以其价格适中、节能、适用于大风量 有机废气处理的特点，在新建大批量 汽车涂装生产线中得到广泛使用。
优点：能达到不消耗燃料的情况下有机废气得到净化的状态。处理效果稳定，
-膜污染 -膜的稳定性差 -通量小
气体膜分离原理图
气体膜分离流程图
气体膜分离设备
生物法
-投资少
优点 -运行费用低
-处理效果好
缺点
-降解速度慢 -占地面积广 -运行操作条件不易控制
生物滤床
生物滴滤床
生物洗涤
低温等离子体催化技术
等离子体-催化装置
p实现VOCs低温去除
有机废气
排气
p适用于低浓度、大风量的VOCs
销毁技术
冷凝法 吸收法 吸附法 膜分离法
燃烧法 催化燃烧法 生物降解法 光催化降解法 等离子体技术
组合式工艺
传统技术
冷凝法
将废气降温至VOCs成份露点 以下，凝结为液态后加以回收
适用于高浓度、成份单纯且回 收价值高的VOCs；
冷凝法处理成本较高； 适用浓度≥ 5000 ppm ，效率介
于50 ～ 85 %之间；浓度≥ 1 % 时，回收效率90 %以上； 常搭配其他控制技术，如焚化 、吸附、洗涤等作为前处理步 骤。
汽车行业VOCs其它控制技术
改进涂装工艺技术 ——“3C1B”工艺 与传统涂装工艺相比，可节省涂料15%；可节省 热能减排，换算成CO2可降低15%，VOCs排放 量约降低45%。
应用实例 广东某年产45万车辆工厂，涂装工序的挥发性有机化合物VOCs

2015年1月1日实行新《环境保护法》 大大提高了污染处罚力 度，让环境保护长了“钢牙”
2015年6月18日《挥发性有机物排污收费试点办法》，将石 油化工行业和包装印刷行业率先对废气排放征收相关排污费
化工有毒恶臭气体特点及危害
废气主要排放源与特点
石油化工
农药
印刷
喷涂
医药
染料
排放源多 排放时间无规律性 成分复杂（不易分离） 流动性、扩散性强（不易收集） 难以溯源（浑水摸鱼） 难以监管（相互推卸） 难以治理（技术落后）
去除率＞90%
第三方监测报告
工业VOCs污染控制工程技术培训课件( ppt34 页)
工程现场
工业VOCs污染控制工程技术培训课件( ppt34 页)
化工有毒恶臭气体处理典型示范工程
典型工程案例3
徐州某化工企业废气治理
污染物种类：醛类 进气浓度：35.8mg/m3 出气浓度：1.54mg/m3 关键技术：分子裂解
常用的处理技术存在的问题
无机废气 有机废气
工业VOCs污染控制工程技术培训课件( ppt34 页)
酸性气体 （H2S、Cl2、HCl）
水吸收 酸或碱吸收
碱性气体 (NH3)
多级吸收结合
焚烧——易引起二次污染
冷凝——对低熔点物质效果差
吸附——废活性炭（危废）
吸收——废溶剂（危废）
光催化
催化燃烧
——成本高
混合气体 无机气体 有机物
有机降 气体膜 分子吸 捕获收
捕
废盐获酸 （危剂废）
碱 吸 收
高含盐 废水
达恶
活
标臭
性
炭
排扰
放民
易饱和, 危废
有机➢气含体有循环大利量用有机杂盐质酸
