YHDZ系列电网运行设备绝缘在线监测装置说明书一、产品概述YHDZ电网运行设备绝缘在线监测是一种能够在线监测高低压设备的绝缘状态，该装置的使用为诊断比如电缆、真空开关、绝缘子、避雷器等早期缺陷和事故隐患、控制突发性绝缘事故、监测电气设备绝缘性能的好坏提供了有效的信息。
该装置安装方便、操作简单、实时性强、监测信息更加真实准确，广泛应用于0.4kV-35kV电力系统中。
产品具有如下特点：（1）设备绝缘实时真实：高低压设备在线监测技术不受设备运行情况和时间的限制，可以随时对设备绝缘状态进行实时监测，其检测结果更符合实际情况，更加真实和全面，一旦设备出现缺陷，能及时发现并跟踪进行人为处理；而定期预防性试验只能检测某一时间设备的绝缘状态，不具备实时性，无法确定设备何时出现绝缘缺陷，无法检测缺陷的发展状态。
（2）采用先进的无线通讯模块进行通讯，避免了繁杂的现场布线。
同时又具有良好的抗干扰性、稳定性和可靠性；系统可以根据现场布局进行灵活配置，动态增减监测装置类型和数目，可监测通讯异常、监测装置异常、数值超限报警等，可以及时发现和排除系统故障，系统自动记录设备采集的有效数据并通讯上传，可以方便调用历史时期的数据以便查看和了解系统运行的历史状态。
（3）采用高性能的单片机控制管理，液晶显示屏显示被测设备当前运行状态。
当诊断出运行设备故障时，可驱动指示灯、蜂鸣器同时报警、告警继电器动作，以便于设备维护人员及时了解电缆线路、真空开关、绝缘子、避雷器等绝缘状态。
二、使用说明1、人机界面介绍人机界面由液晶显示屏、指示灯、按键三部分组成。
液晶显示屏显示装置运行或用户操作时的相关信息。
液晶屏主界面显示被检测设备当前状态、当前时间、产品名称。
当PT二次侧三相电压未接入检测装置时，主界面显示“当前状态：停运”；三相电压正常接入检测装置且泄露电流不超过报警阈值时及当装置未检测到被监测对象出现故障时，主界面显示“当前状态：正常”；三相电压正常接入检测装置且泄漏电流超过报警阈值或三相电压出现异常（如单项接地或某项失电）、或监测到真空开关异常时，主界面显示：“当前状态：故障”。

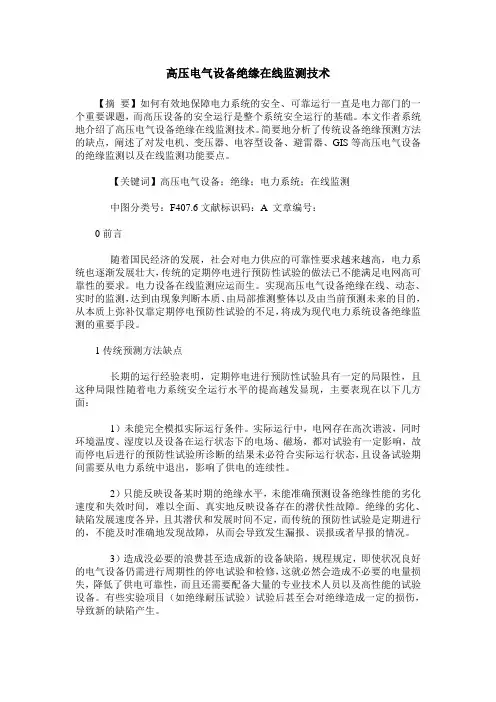

高压电气设备绝缘在线监测技术【摘要】如何有效地保障电力系统的安全、可靠运行一直是电力部门的一个重要课题，而高压设备的安全运行是整个系统安全运行的基础。
本文作者系统地介绍了高压电气设备绝缘在线监测技术。
简要地分析了传统设备绝缘预测方法的缺点，阐述了对发电机、变压器、电容型设备、避雷器、GIS等高压电气设备的绝缘监测以及在线监测功能要点。
【关键词】高压电气设备；绝缘；电力系统；在线监测中图分类号：F407.6文献标识码：A 文章编号：0前言随着国民经济的发展，社会对电力供应的可靠性要求越来越高，电力系统也逐渐发展壮大，传统的定期停电进行预防性试验的做法已不能满足电网高可靠性的要求。
电力设备在线监测应运而生。
实现高压电气设备绝缘在线、动态、实时的监测，达到由现象判断本质、由局部推测整体以及由当前预测未来的目的，从本质上弥补仅靠定期停电预防性试验的不足，将成为现代电力系统设备绝缘监测的重要手段。
1传统预测方法缺点长期的运行经验表明，定期停电进行预防性试验具有一定的局限性，且这种局限性随着电力系统安全运行水平的提高越发显现，主要表现在以下几方面：1）未能完全模拟实际运行条件。
实际运行中，电网存在高次谐波，同时环境温度、湿度以及设备在运行状态下的电场、磁场，都对试验有一定影响，故而停电后进行的预防性试验所诊断的结果未必符合实际运行状态，且设备试验期间需要从电力系统中退出，影响了供电的连续性。
2）只能反映设备某时期的绝缘水平，未能准确预测设备绝缘性能的劣化速度和失效时间，难以全面、真实地反映设备存在的潜伏性故障。
绝缘的劣化、缺陷发展速度各异，且其潜伏和发展时间不定，而传统的预防性试验是定期进行的，不能及时准确地发现故障，从而会导致发生漏报、误报或者早报的情况。
3）造成没必要的浪费甚至造成新的设备缺陷。
规程规定，即使状况良好的电气设备仍需进行周期性的停电试验和检修，这就必然会造成不必要的电量损失，降低了供电可靠性，而且还需要配备大量的专业技术人员以及高性能的试验设备。
ZZGJK-II型高压电机绕组绝缘在线监控仪产品说明书中国·合肥合肥致臻电子科技有限公司一、概述GJK-Ⅱ型高压电机绕组绝缘在线监控仪克服现有功能单一的同类产品，能同时实现动态和静态两种状态监控（绝缘电阻和漏电电流监控）。
是专门用于潜水高压电动机在停运或在线运行情况下的安全保护和测量对地绝缘电阻和漏电电流的仪表，便于运行人员根据绝缘电阻的变化采取措施，有效地防止事故的突然发生和扩大。
对潜水泵机组进行全程（动态和静态）停运或在线运行绝缘电阻及泄漏电流进行综合保护监控。
适用于3KV、6KV、10KV高压电机、高压电力不接地系统。
1、对高压电机的绕组在停机和运行情况下，对地施加间断或连续DC1500V电压，测量其绝缘状况。
2、电机停机或作为备用情况下，监控仪始终监控其绝缘，发现问题及时闭锁电机启动回路，不得投入运行。
3、将冷备用的高压电机作为热备用处理，免去启动电机前用兆欧表对电机进行绝缘测量，随时在确保良好绝缘情况下启动高压电机。
4、监控仪在电机停机时测量绕组的对地绝缘电阻，电机启动投入运行后，10KV高压施加到监控仪上，监控仪是在10KV在线情况下，继续产生DC1500V电压对系统（电机投入运行后，测到的绝缘是系统绝缘）进行绝缘测量，监控仪增加测量泄漏电流支路,根据系统的绝缘变化、绕组缺相及支路或设备的泄漏电流情况，立即判断出在线运行中绝缘下降的具体支路和设备。
5、监控仪对在线运行的设备进行绝缘测量时，其显示值包括电机绕组对地、电缆线导线、架空线对地、变压器绕组对地的总的对地绝缘值。
可作为高压电力系统接地保护。
其特征为：能观察、测量到绝缘变化过程。
对事故的发生做到早发现、早预防、早处理。
避免、杜绝事故的发生。
二、主要设计指标1、绝缘电阻测量性能指标名称技术指标测量范围有效测量阻值范围：0-1999MΩ，超出1999 MΩ可持续显示直至溢出，溢出时，数码管显示9999。
分辨力1MΩ基本误差±（3%读数+2个字）测量电压输出DC1500V（开路电压）显示4位LED显示绝缘电阻报警下限1-99 MΩ通过面板键盘设定低阻报警当被测线路设备对地电阻小于设定值时监控仪面板上报警LED发光报警，报警输出继电器常开触点闭合线路电压 AC3KV、AC6KV 、AC10KV限流电阻耐压最大短路电流<0.5mA AC10KV，45MΩ/10W2、漏电流测量性能指标名称技术指标测量范围0-1999mA分辨力1mA基本误差<±（10%读数+2字）显示4位LED数字显示漏电流报警上限1mA- 1999mA在面板键盘设定漏电流报警当被测线路设备漏电流大于设定值时监控仪面板上报警LED发光报警，报警输出继电器常开触点闭合3、通讯及其它指标⑴ 仪表通讯接口：z接口类型：RS485z通讯规约：MODBUS-RTUz波特率：1200、2400、4800、9600 bps⑵ 继电器触点容量：5A／250VAC 10A／28VDC⑶ 使用电源电压：65～255V(AC/DC)⑷ 时钟备份电源：3VDC （规格为CR2032,锂电池）注：本仪表内锂电池工作寿命一般为6年，建议每6年更换一次。

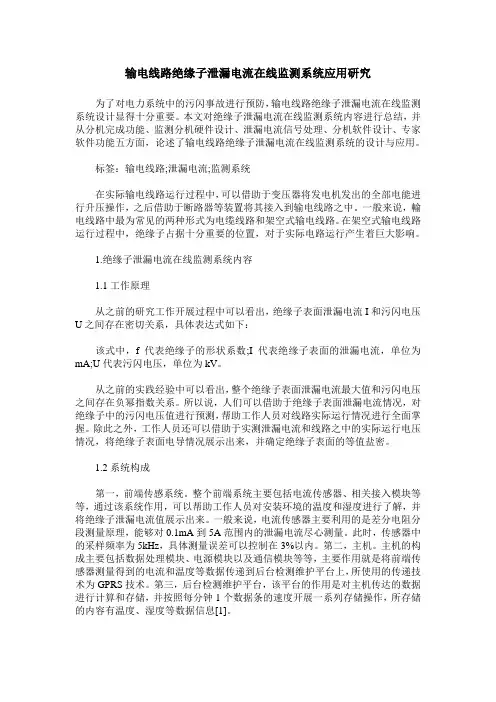

输电线路绝缘子泄漏电流在线监测系统应用研究为了对电力系统中的污闪事故进行预防，输电线路绝缘子泄漏电流在线监测系统设计显得十分重要。
本文对绝缘子泄漏电流在线监测系统内容进行总结，并从分机完成功能、监测分机硬件设计、泄漏电流信号处理、分机软件设计、专家软件功能五方面，论述了输电线路绝缘子泄漏电流在线监测系统的设计与应用。
标签：输电线路;泄漏电流;监测系统在实际输电线路运行过程中，可以借助于变压器将发电机发出的全部电能进行升压操作，之后借助于断路器等装置将其接入到输电线路之中。
一般来说，輸电线路中最为常见的两种形式为电缆线路和架空式输电线路。
在架空式输电线路运行过程中，绝缘子占据十分重要的位置，对于实际电路运行产生着巨大影响。
1.绝缘子泄漏电流在线监测系统内容1.1工作原理从之前的研究工作开展过程中可以看出，绝缘子表面泄漏电流I和污闪电压U之间存在密切关系，具体表达式如下：该式中，f代表绝缘子的形状系数;I代表绝缘子表面的泄漏电流，单位为mA;U代表污闪电压，单位为kV。
从之前的实践经验中可以看出，整个绝缘子表面泄漏电流最大值和污闪电压之间存在负幂指数关系。
所以说，人们可以借助于绝缘子表面泄漏电流情况，对绝缘子中的污闪电压值进行预测，帮助工作人员对线路实际运行情况进行全面掌握。
除此之外，工作人员还可以借助于实测泄漏电流和线路之中的实际运行电压情况，将绝缘子表面电导情况展示出来，并确定绝缘子表面的等值盐密。
1.2系统构成第一，前端传感系统。
整个前端系统主要包括电流传感器、相关接入模块等等，通过该系统作用，可以帮助工作人员对安装环境的温度和湿度进行了解，并将绝缘子泄漏电流值展示出来。
一般来说，电流传感器主要利用的是差分电阻分段测量原理，能够对0.1mA到5A范围内的泄漏电流尽心测量。
此时，传感器中的采样频率为5kHz，具体测量误差可以控制在3%以内。
第二，主机。
主机的构成主要包括数据处理模块、电源模块以及通信模块等等，主要作用就是将前端传感器测量得到的电流和温度等数据传递到后台检测维护平台上，所使用的传递技术为GPRS技术。
高压绝缘设备在线监测系统随着电力工业的发展，高电压大容量输高压设备逐步增多，对其设备进行在线检测势在必行。
为进一步推广应用绝缘设备在线检测技术，将这项工作实用化并满足电力运行的安全要求，主要用于检测50万伏高压设备的绝缘，也可以用于监测中、低压电气设备的绝缘。
目前国内采用的在线监测方法多是在零线中串入电阻或电容，以取得漏电信号，断开零线、串入电阻电容，有种种不便，且存在一定危险。
为保证监测安全，监测时不更改一次设备的接地线是理想的监测方法。
标签：高压绝缘;设备在线;监测系统引言电气设备的在线监测作为电力设备绝缘设备的发展趋势.以其实时不问断监测和能及时发现电力设备绝缘隐患的优点，已被越来越多的电力运行部门所采用.目前同内有很多厂家进行了相关产品的开发，井在一些超高压高压站投入使用，积累了一定的经验.但由于技术原因还存在某些缺陷。
1 高压设备绝缘设备中应用在线监测的意义在线监测技术经过几年的快速发展，其应用效果已经得到广泛认可和全面验证。
在线监测技术通过多种传感器和数据采集设备，实现变电设备工作情况的全方位监控，智能化的在线监测设备还能将采集到的数据与设定值进行比对并调节，初步实现了变电设备自修复和自调整目标。
另外，变电设备一旦发生故障，造成的经济损失往往较大，使用在线监测技术记录和监测设备使用的全过程，一旦发生故障，设备故障之前的运行数据能够为技术人员提供故障分析与故障排除的基础数据和分析依据，大大降低设备维修时间[1]。
2.设备信息的收集以及分类2.1设备信息的分类智能电网中，与电气设备相关的所有信息包括波形、声音，图像应该是以数据的形式提供。
为了便于收集和处理，一次设备的数据被分为五种：基础数据、操作数据、测试数据、在线监测数据、缺陷数据和事故数据。
基本数据是静态的，这是一次设备的基本参数，其他数据是动态的。
反映设备的操作条件的数据包括：电压、电流、断路器动作次数等。
测试的数据包括：充电测试数据、常规测试数据和诊断试验数据，这些事由专业仪器获得的数据。

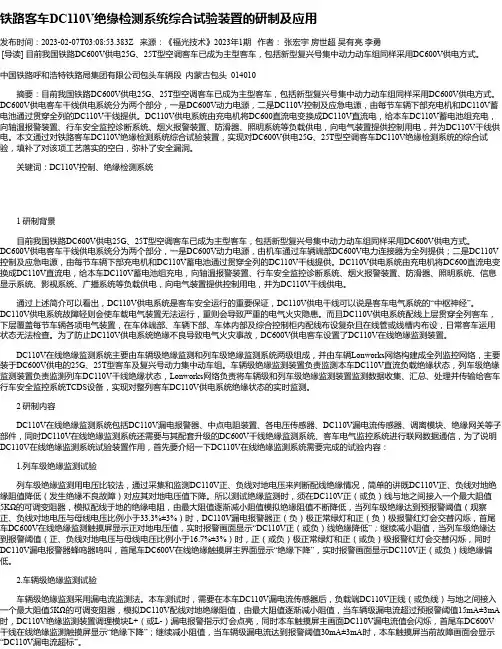

铁路客车DC110V绝缘检测系统综合试验装置的研制及应用发布时间：2023-02-07T03:08:53.383Z 来源：《福光技术》2023年1期作者：张宏宇房世超吴有亮李勇[导读] 目前我国铁路DC600V供电25G、25T型空调客车已成为主型客车，包括新型复兴号集中动力动车组同样采用DC600V供电方式。
中国铁路呼和浩特铁路局集团有限公司包头车辆段内蒙古包头 014010摘要：目前我国铁路DC600V供电25G、25T型空调客车已成为主型客车，包括新型复兴号集中动力动车组同样采用DC600V供电方式。
DC600V供电客车干线供电系统分为两个部分，一是DC600V动力电源，二是DC110V控制及应急电源，由每节车辆下部充电机和DC110V蓄电池通过贯穿全列的DC110V干线提供。
DC110V供电系统由充电机将DC600直流电变换成DC110V直流电，给本车DC110V蓄电池组充电，向轴温报警装置、行车安全监控诊断系统、烟火报警装置、防滑器、照明系统等负载供电，向电气装置提供控制用电，并为DC110V干线供电。
本文通过对铁路客车DC110V绝缘检测系统综合试验装置，实现对DC600V供电25G、25T型空调客车DC110V绝缘检测系统的综合试验，填补了对该项工艺落实的空白，弥补了安全漏洞。
关键词：DC110V控制、绝缘检测系统1 研制背景目前我国铁路DC600V供电25G、25T型空调客车已成为主型客车，包括新型复兴号集中动力动车组同样采用DC600V供电方式。
DC600V供电客车干线供电系统分为两个部分，一是DC600V动力电源，由机车通过车辆端部DC600V电力连接器为全列提供；二是DC110V 控制及应急电源，由每节车辆下部充电机和DC110V蓄电池通过贯穿全列的DC110V干线提供。
DC110V供电系统由充电机将DC600直流电变换成DC110V直流电，给本车DC110V蓄电池组充电，向轴温报警装置、行车安全监控诊断系统、烟火报警装置、防滑器、照明系统、信息显示系统、影视系统、广播系统等负载供电，向电气装置提供控制用电，并为DC110V干线供电。
电力设备在线监测与故障诊断课程设计题目：电气设备绝缘在线监测系统专业：电气工程及其自动化班级：09电气2班学生姓名：王同春学号：0967130219指导教师：张飞目录摘要 (3)引言 (3)1 在线监测技术的发展现状 (3)1.1 带电测试阶段 (3)1.2 在线监测及智能诊断 (4)2 在线监测技术的基本原理 (4)2.1 在线监测系统的组成 (4)3 硬件设计 (6)4 电流传感器 (6)5 前置处理电路 (7)6 数字波形采集装置 (7)7 现场通信控制电路 (8)8 结语 (8)参考文献： (8)摘要: 绝缘在线监测与诊断技术近年来受到电力行业运营、科技部门的高度重视，应对其进行深入研究并开发应用。
在线监测系统主要是对被测物理量（信号）进行监测、调理、变换、传输、处理、显示、记录、等多个环节组成的完整系统。
随着传感器技术、信号采集技术、数字分析技术与计算机技术的发展和应用，使在线监测技术将向着更加准确、及时、全面的方向发展，使电气设备的工作更加安全可靠。
关键词: 电力系统；高压电气设备; 绝缘在线监测系统;引言在电网中，高压电气设备具有不可替代的作用，若其绝缘部分劣化或存在缺陷，就可能对电网设备的正常运行造成影响，进而引发安全事故。
而以往的设备检修和测试工作都是在电网设备运营过程中，通过定期停电的方式来完成的。
但这种检修方式也存在很多问题：①检修时必须停电，影响电网正常运营。
一旦碰到突发状况，设备不能停电而造成漏试，可能埋下安全隐患。
②由于测试程序繁琐、时间集中，且任务紧迫，工人的工作量较大，极易受人为因素影响。
③检修周期长，某些故障就极易在这个周期内快速发展，酿成大事故。
④测试电压达不到10KV，设备实际运营时的电压要比这个数值要大，同时因为测试期间停电，设备运营过程中关于磁场、温度、电场以及周围环境等情况无法真实的反映出来，因而测试结果不一定与实际运营情况相符。
高压电气设备随着电网容量的持续增大而急剧增加，以往的预防性测试及事故维修已无法保证电网的安全运营。
而且，因为高压电气设备的绝缘劣化是经过长时间累积的，在某些条件下，预防性测试已失去其应有的作用。
所以，实现高压电气设备绝缘实时、在线的动态监测，可通过局部推测整体，通过现象预测本质，由当前情况预测未来发展，无需卸设备逐一测试，符合现代化设备的生产、使用及维修的要求。
1 在线监测技术的发展现状在线监测技术的发展方面，高压电气设备的绝缘大致经过了两个阶段。
1.1 带电测试阶段自十九世纪七十年代开始进入带电测试阶段。
当时只是本着确保正常通电的的条件下直接测量电网设备中的部分绝缘参数。
这一阶段研发了很多专用的带电测试仪器，监测技术实现了由以往的模拟测试向数字化测试模式转变。
但设备构造简单，缺乏灵敏度，仍有部分参数无法测试。
到了八十年代，随着计算机信息处理、光纤、传感等新技术的研发，才真正实现了在线监测及诊断。
1.2 在线监测及智能诊断自九十年代以来，计算机技术不断普及和广泛应用，以计算机处理技术为主的微机多功能绝缘在线监测系统应运而生。
其有效整合了局部放电监测、泄露电流及介质损耗值监测、红外测温、超声波探测、油中溶解气体分析等多项监测技术，可对更多的绝缘参数进行在线监测。
近些年来，智能技术、数字信息技术快速发展，电网系统监测方面开始逐步运用小波分析、专家系统、神经网络和模糊理论等数据处理方式，经过全方位的分析和判断，可对设备绝缘缺陷进行准确定位，同时实现对电网系统的在线监测及诊断，并提出解决措施。
这种在线监测信息较大、处理速度快，能对系统参数进行实时的在线监测、打印、远传、存储、越线报警，监测过程逐步自动化。
目前，我国的电网容量持续增加，电压等级也随之大幅度提升，这对电网的安全运营提出了更高的要求，已显得尤其是必须加强对老旧设备绝缘作用的监测。
所以，该技术具有广阔的市场市场前景，还为状态维修工作的开展提供了可靠的数据源。
2 在线监测技术的基本原理2.1 在线监测系统的组成目前的在线监测设备通常分为硬件和软件两大块。
硬件电路包括传感器部分、前置处理电路部分、数字波形采集装置、现场通信控制电路等，它能实现信号的转换、放大、滤波、触发、采样等多种功能。
主要完成数据信号的采集、程控放大、滤波等功能。
软件部分根据所建立的数学模型，应用FFT 等分析方法，计算介损、局放、频率、电容、各次泄漏电流等物理量，存入数据库，作为分析故障可能性的判据。
在线监测系统一般由传感器系统、信号采集系统、分析诊断系统组成。
①传感器系统：主要用于信号采样及传输，由各种传感器和信号传输电缆组成。
传感器主要用于实现与一次运行设备的隔离，采集需要的传输信号传输给信号处理部分。
②信号采集系统：主要对采样信号进行处理并输入计算机，将传感器得到的模拟量转换为数字量进行传输，利用低通滤波、过零整形等数字滤波技术对采集到的信号进行滤波处理，消除输入信号中的直流成分和高频信号，抑制干扰，提取真实信号，并进行信号的还原。
③分析诊断系统：主要对采集到的信号进行分析、处理、诊断，得到所测电力设备绝缘的当前状况，根据电力设备绝缘监测的要求显示、储存所测量的各种数据、结果，必要时可打印出来，对超标准的设备提示报警，向上一级控制中心传输信息或接受命令(图1 为在线监测的基本流程框图)。
2.2 在线监测系统的主要监测对象和参数变电站高压电气设备绝缘在线监测系统主要监测对象有PT、CT、MOA、OY、CVT、TYD、变压器、电抗器等设备。
其监测参数见表如下：2.3 在线监测的一般功能2.3.1 设备运营时，对避雷器的容性电流、阻性电流的变化情况进行监测，以全面了解系统内部受潮、绝缘老化状况。
2.3.2 测量CVT、套管、电流互感器、耦合电容器等容性设备的介质损耗值、泄漏电流，对其内部受潮、绝缘老化等状况有大致的了解。
2.3.3 对充油设备绝缘油内部可燃性气体变的变化趋势进行监测，目的是了解设备内部是否存在放电、过热等问题。
2.3.4 检测阻抗的稳定性能，避免强电磁场对其产生的干扰。
2.3.5 通过专家分析系统，针对设备的绝缘性能进行智能判断。
2.3.6 远程传输经过系统处理后的数据，达到资源共享的目的。
3 硬件设计在线监测系统采用以软件分析为主的监测方法，硬件电路相对较简单，但由于容性电气设备的介损tan 值和MOA的阻性泄漏电流值均较小，因此，对于硬件电路的性能要求较高。
为提高测量的准确度和精度，需要采用具有高灵敏度、低温漂、高共模抑制比的硬件电路，以达到既能消除干扰又使信号不失真。
硬件电路包括传感器部分、前置处理电路部分、数字波形采集装置、现场通信控制电路等，它能实现信号的转换、放大、滤波、触发、采样等多种功能。
原理图如图2：图2 硬件系统框图4 电流传感器电气设备绝缘在线监测系统需要采集的信号有：①电容型设备绝缘泄漏电流，它包括电流互感器TA、电压互感器TV、耦合电容OY、电容式电压互感器CVT、变压器套管BUSH，它的范围从几十毫安到几百毫安，属电容性电流；② MOA避雷器的泄漏电流，它的范围从几百微安到毫安，属阻容性电流；③变压器铁心接地电流和变电站污秽泄漏电流，前者从几十毫安到安，后者从几毫安到几百毫安，都属于有功电流；④作用在各设备上的母线电压；⑤变电站环境温度、湿度。
由于这些信号的性质和大小不同，所需用的取样探头性能差异也较大，因此必须面向对象研制相应的电流传感器才能满足在线监测的要求。
5 前置处理电路对于绝缘监测的电流信号，由于不同的设备其电流幅值大小也不同；对同一设备，在正常运行和出现异常时，其电流幅值大小也不同。
当设备绝缘良好、清洁干燥时，流过设备末屏的电流较小；设备运行过程中，因受潮、绝缘老化等原因可能使流过设备末屏的电流增大。
在这种情况下，若硬件电路放大倍数固定不变，则无法满足测量要求，不利于准确测量。
A／D 转换器对输入的模拟信号的电平大小是有一定要求的，如0-2V，0-5V或一5～5V等。
为了减少转换误差，希望送来的模拟信号在A／D转换输入的允许范围内尽可能大，这就要求对采集到的信号的幅值进行必要的调整，选择合适的放大倍数。
电路由放大倍数可调的集成放大器、分压器，模拟开关，电压跟随器，同相比例放大器组成。
经传感器在现场采集的电压、电流信号不可避免地要受到来自外界的电磁干扰信号的影响，而传感器或放大电路本身也可能产生一些噪声信号，严重时待测信号将被淹没。
若直接将信号输入采样保持器，将使采样得到的数据出现误差，严重时甚至得不出正确的结论。
为此，需要对采集到的信号进行滤波处理，抑制杂散干扰信号，以提高系统的信噪比。
6 数字波形采集装置利用计算机对信号进行分析，必须要求有高精度的A／D 转换电路；同时，由于是同时对电压和电流信号进行同步采样，还需要为每路信号设计采样保持器。
因此，这部分电路需要实现频率跟踪、采样／保持、A／D转换等功能，具体结构框图如图3。
图3 数字波形采集装置图7 现场通信控制电路为了实现可靠的远距离数据传输，拟采用ICP的ND型RS-485通讯模式。
ND型S-485网络的信号传输方式类似于计算机网络总线通信方式。
所有ND 型控制模块下挂的信号集中箱体只有l根信号输出线，而所有的这种信号线最终都连接到一根主信号电缆上，这样不但结构简单明了，而且大大节省了信号电缆的敷设量。
实际应用时，选择ND 型模块作为系统的核心组件，除了考虑到RS-485网络运行的高可靠性外，还因为RS-485网络通讯仅需要2根一般的信号线，如双绞线，这就减少了主控室主机到现场控制电缆的敷设数量，简化了系统结构。
8 结语在线监测系统将成为电力系统最具潜力的技术之一，将以集中、高智能化、高精度为发展方向，实现电力系统管理的综合自动化。
高压电气设备绝缘在线监测可以实时掌握变电站内高压电气设备的绝缘状况，对提高设备运行维护水平，及时发现事故隐患，合理分配人力物力资源，减少停电事故有着积极的意义。
但是现如今，高压电气设备绝缘在线监测系统还不够完善，为此对其作如下展望：（1）在不断积累监测数据和诊断经验的基础上，发展人工智能技术，建立专家系统，实现绝缘诊断自动化；（2）不断提高监测系统的灵敏度和可靠性，如实现采样装置的快速响应和高灵敏度、高稳定度；（3）对系统的监测数据进行网络化、智能化的管理，以便有关人员对设备管理作出更加高效、准确的决策。
参考文献：[1]肖登明.电力设备在线监测与故障诊断[M].上海交通大学出版社,2005[2]苏树桐.高压电气设备绝缘在线监测技术浅析[J]. 机电信息,2011,30(312):33-35。
