第2章 交流-直流变换电路习题

直流-直流变换电路习题(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、问答题5-1、试说明直流斩波器主要有哪几种电路结构试分析它们各有什么特点答：直流斩波电路主要有降压斩波电路（Buck ），升压斩波电路（Boost ），升-降压斩波电路（Buck-Boost ）和库克（Cuk ）斩波电路。

降压斩波电路是输出电压的平均值低于输入电压的变换电路。

它主要用于直流稳压电源和直流电机的调速。

升压斩波电路是输出电压的平均值高于输入电压的变换电路。

它可用于直流稳压电源和直流电机的再生制动。

升-降压变换电路是输出电压的平均值可以大于或小于输入直流电压，输出电压与输入电压极性相反。

主要用于要求输出与输入电压反向，其值可大于或小于输入电压的直流稳压电源。

库克电路也属升-降压型直流变换电路，但输入端电流波纹小，输出直流电压平稳，降低了对滤波器的要求。

5-2、简述图3-1基本降压斩波电路的工作原理。

输出电压电流波形。

答：0=t 时刻驱动V 导通，电源E 向负载供电，负载电压E u =0，负载电流0i 按指数曲线上升。

1t t =时控制V 关断，二极管VD 续流，负载电压0u 近似为零，负载电流呈指数曲线下降。

通常串接较大电感L 使负载电流连续且脉动小。

5-3、根据下图简述升压斩波电路的基本工作原理。

（图中设：电感L 、与电容C 足够大）输出电流波形图3-1基本降压斩波电路图3-2 基本升压斩波电路答：当V 处于通态时，电源E 向电感L 充电，设充电电流为i 1，L 值很大，i 1基本恒定，同时电容C 向负载供电，C 很大，使电容器电压u 0基本不变，设V 处于通态的时间为t on ，在t on 时间内，电感L 上积蓄的能量为EI 1t on ；当V 处于断态时，E 与L 同时向电容充电，并向负载R 提供能量。

设V 处于断态的时间为t off ，在t off 时间内L 释放的能量为（U 0-E ）I 1t off ，在一周期内L 积蓄的能量与释放的能量相等。

电工技术基础与技能第二章简单电路练习题班别：高二（）姓名：学号：成绩：一、是非题(1.5X20)1、当外电路开路时，电源端电压等于零。

（）2、短路状态下，电源内阻的压降为零。

（）3、电阻值为R1=20Ω，R2=10Ω的两个电阻串联，因电阻小对电流的阻碍作用小，故R2中通过的电流比R1中的电流大些。

（）4、一条马路上路灯总是同时亮，同时灭，因此这些灯都是串联接入电网的。

（）5、通常照明电路中灯开得越多，总的负载电阻就越大。

（）6、万用表的电压、电流及电阻档的刻度都是均匀的。

（）7、通常万用表黑表笔所对应的是内电源的正极。

（）8、改变万用表电阻挡倍率后，测量电阻之前必须进行电阻调零。

（）9、电路中某两点的电位都很高，则这两点间的电压也一定很高。

（）10、电路中选择的参考点改变了，各点的电位也将改变。

（）二、选择题（2X20）请将正确的答案填在题后的答题卡中，否则无效。

1、在图2-29所示电路中，E=10V，R0=1Ω，要使Rp获得最大功率，Rp应为( )Ω。

A.0.5B.1C.1.5D.02、在闭合电路中，负载电阻增大，则端电压将( )。

A.减小B.增大C.不变D.不能确定3、将R1>R2>R3的三只电阻串联，然后接在电压为U的电源上，获得功率最大的电阻是( )。

A. R1B. R2C. R3D.不能确定4、若将上题三只电阻并联后接在电压为U的电源上，获得功率最大的电阻是( )。

A. R1B. R2C. R3D.不能确定5、一个额定值为220V、40W的白炽灯与一个额定值为220V、60W的白炽灯串联接在220V电源上，则( )。

A.40W灯较亮B.60W较亮C.两灯亮度相同D.不能确定6、两个电阻R1、R2并联，等效电阻值为( )。

A.两者的和除以两者的乘积B. R1-R2C.两者的乘积除以两者的和D. 倒数和7、两个阻值均为555Ω的电阻，作串联时的等效电阻与作并联时的等效电阻之比为( )。

高考物理复习专题十直流电路和交流电路一、单选题1.某一电热器接在U=110V的直流电源上，每秒产生的热量为Q；现把它改接到某正弦式交流电源上，每秒产生的热量为4.5Q，则该交流电压的最大值U m是（）A． 220VB． 110VC． 220VD． 330V2.如图，是一火警报警电路的示意图。

其中R3为用某种材料制成的传感器，这种材料的电阻率随温度的升高而增大。

值班室的显示器为电路中的电流表，电两极之间接一报警器。

当传感器R3所在处出现火情时，显示器的电流I，报警器两端的电压U的变化情况是（）A．I变大，U变小B．I变小，U变大C．I变小，U变小D．I变大，U变大3.如图甲所示，理想变压器原，副线圈的匝数比为4∶1；电压表和电流表均为理想电表，原线圈接如图乙所示的正弦交流电，图中R′为热敏电阻(温度升高时其电阻减小)，R为定值电阻．下列说法正确的是()A．原线圈两端电压的瞬时值表达式为u＝36sin 50πt(V)B．变压器原线圈的输入功率和副线圈的输出功率之比为1∶4C．R′处温度升高时，电流表的示数变大，电压表V2的示数变大D．电压表V2的示数为9 V4.一课外活动小组在一次活动中，用到的用电器上标有“36V 72W”字样，用电器工作时需使用变压器将220V的交变电压进行降压。

由于手边只有一个匝数比为5：1的变压器，不能直接使用。

经过讨论后，大家认为可在原线圈上加一个可变电阻进行调节，设计好的电路示意图如图甲所示。

当在ab两端间加上如图乙所示的电压后，用电器恰好能正常工作，则下列说法正确的是（）A．原线圈cd两点间的电压为220VB．在t=0．01s时，电压表的示数为0VC．通过原线圈中的电流为10AD．可变电阻R0上消耗的电功率为l6W5.如图所示，理想变压器的原线圈输入交变电压u＝U m sinωt，闭合开关S，电灯恰好正常发光．现将滑动变阻器滑片P向下移动，下列说法正确的是()A．理想电压表V示数变大B．理想电流表A示数变大C．变压器的输出功率变小D．副线圈的电流频率变小6.如图所示，一正弦交流电瞬时值为，通过一个理想电流表，接在一个理想变压器两端，变压器起到降压作用。

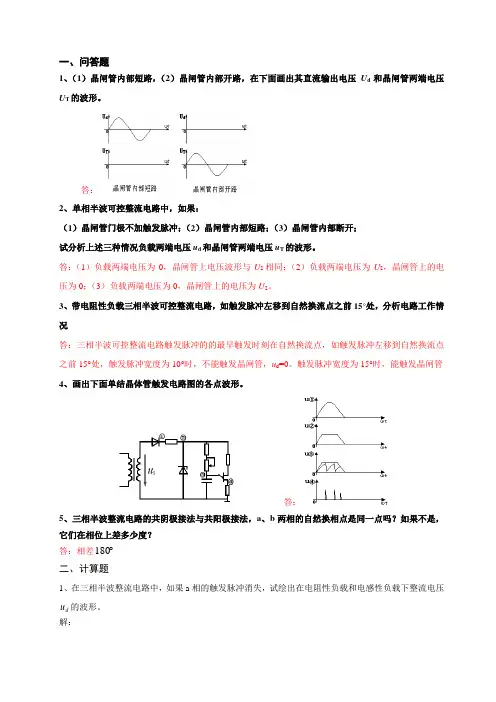

一、问答题1、（1）晶闸管内部短路，（2）晶闸管内部开路，在下面画出其直流输出电压U d和晶闸管两端电压U T的波形。

答：2、单相半波可控整流电路中，如果：（1）晶闸管门极不加触发脉冲；（2）晶闸管内部短路；（3）晶闸管内部断开；试分析上述三种情况负载两端电压u d和晶闸管两端电压u T的波形。

答：（1）负载两端电压为0，晶闸管上电压波形与U2相同；（2）负载两端电压为U2，晶闸管上的电压为0；（3）负载两端电压为0，晶闸管上的电压为U2。

3、带电阻性负载三相半波可控整流电路，如触发脉冲左移到自然换流点之前15°处，分析电路工作情况答：三相半波可控整流电路触发脉冲的的最早触发时刻在自然换流点，如触发脉冲左移到自然换流点之前15°处，触发脉冲宽度为10°时，不能触发晶闸管，u d=0。

触发脉冲宽度为15°时，能触发晶闸管4、画出下面单结晶体管触发电路图的各点波形。

答：5、三相半波整流电路的共阴极接法与共阳极接法，a、b两相的自然换相点是同一点吗？如果不是，它们在相位上差多少度？180答：相差二、计算题1、在三相半波整流电路中，如果a相的触发脉冲消失，试绘出在电阻性负载和电感性负载下整流电压u的波形。

d解：2、三相半波可控整流电路带大电感负载，R =10Ω，相电压有效值2U =220V 。

求α=45°时负载直流电压d U 、流过晶闸管的平均电流dT I 和有效电流T I解：V U U d 18245cos 17.12== ；18218.210d d U V I A R ===Ω，A I I I d d T dT 1.6312===πθ，A I I I d d T T 5.10312===πθ 3、三相半波相控整流电路带电动机负载，相电压有效值2U =220V ，电动机负载电流为40A ，负载回路总电阻Ω=2.0L R ，求当α=60°时流过晶闸管的电流平均值与有效值、电动机的反电势。

交流直流电路动态分析完美训练版(有答案) 查看答案方法：在word中按Ctrl + Shift + 8目录考点一：变阻①滑动变阻器限流接法、电位器和电阻箱 (1)考点二：变阻②滑动变阻器分压接法 (2)考点三：变阻③滑动变阻器中分接法 (3)考点四：变阻④开关 (4)考点五：变阻⑤光热压磁敏电阻 (5)考点六：变量比值分析 (6)考点七：理想变压器①负载变化（包括变阻①-⑤） (9)考点八：理想变压器②匝数变化 (12)考点九：理想变压器③远距离输电负载变化 (14)考点十：自感现象动态分析 (16)方法解读考点一：变阻①滑动变阻器限流接法、电位器和电阻箱典例分析：例题1：如图电路中，在滑动变阻器的滑片P向上端a滑动过程中，两表的示数情况为（）A．电压表示数增大，电流表示数减少B．电压表示数减少，电流表示数增大C．两电表示数都增大D．两电表示数都减少变式训练：1.用半导体材料制成热敏电阻，在温度升高时，电阻会迅速减小，如图所示，将一热敏电阻接入电路中，接通开关后，经过一段时间会观察到（）A．电流表示数不变B．电流表示数减小C．电压表示数增大D．电压表示数减小2.如图所示，平行金属板中带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则( )A．电压表读数减小B．电流表读数减小C．质点P将向上运动D．R3上消耗的功率逐渐增大3.（多选）如图所示，平行金属板中带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R的滑片向b端移动时，则（）4A. 电流表读数减小B. 电压表读数减小C. 质点P将向下运动R上消耗的功率逐渐增大D.3考点二：变阻②滑动变阻器分压接法典例分析：例题2：如图所示,当滑动变阻器的触点P向a端滑动时( )A．电流表的示数减小,电压表的示数增大B．电流表的示数增大, 电压表的示数减小C．电流表和电压表示数都减小D．电流表和电压表示数都增大变式训练：4.如图所示的电路，电池内阻不计，当R2的滑动触头P由a端向b端滑动过程中，电流表示数A和电压表示数V将（）A. V不变，A变大B. V不变，A变小C. V变小，A变大D. V变小，A变小考点三：变阻③滑动变阻器中分接法典例分析：例题3：（多选）如图所示的电路中，电源内阻为r，闭合电键，电压表示数为U，电流表示数为I；在滑动变阻器R1的滑片P由a端滑到b端的过程中（）A． U先变大后变小B． I先变小后变大C． U与I的比值先变大后变小D． U的变化量的大小与I的变化量的大小的比值等于r变式训练：5.如图所示，电源电动势E=8V，内阻不为零，电灯A电阻为10Ω，电灯B电阻为4Ω，滑动变阻器的总电阻为6Ω，闭合开关S,当滑动触头P由a端向b端滑动的过程中（不考虑电灯电阻的变化）（）(A) 电流表的示数一直增大，电压表的示数一直减小(B) 电流表的示数一直减小，电压表的示数一直增大(C) 电流表的示数先增大后减小，电压表的示数先减小后增大(D) 电流表的示数先增大后减小，电压表的示数先增大后减小6.如图所示电路中，电源电动势为E，内阻为r，串联的固定电阻为R2，滑动变阻器的总阻值是R1，电阻大小关系为R1＋R2＝r，则在滑动触头从a端滑到b端过程中，下列描述错误的是( )A. 电路的总电流先减小后增大B. 电路的路端电压先增大后减小C. 电源的输出功率先增大后减小D. 滑动变阻器R1上消耗的功率先减小后增大7.如图所示，电源的电动势和内阻分别为E、r，在滑动变阻器的滑片P由a向b移动的过程中，下列说法正确的是：( )A. 电流表的读数一定减小B. R0的功率一定增大C. 电源的输出功率可能先减小后增大D. 电压表与电流表读数的比值一定先减小后增大考点四：变阻④开关典例分析：例题4：(2011海南第2题).如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为电压表与电流表。

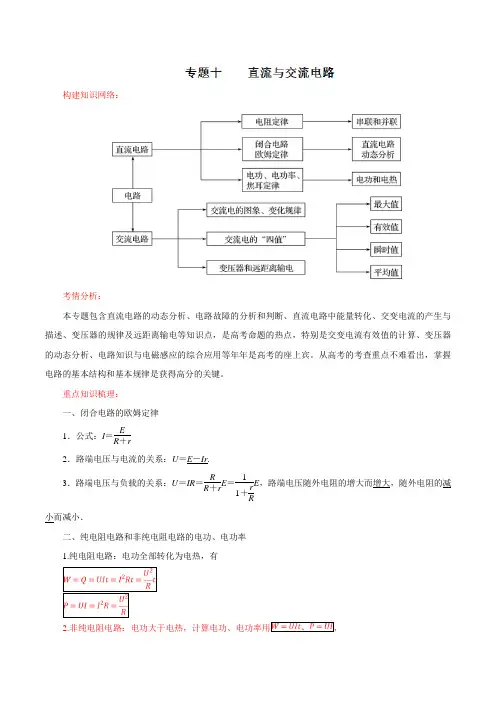

构建知识网络：考情分析：本专题包含直流电路的动态分析、电路故障的分析和判断、直流电路中能量转化、交变电流的产生与描述、变压器的规律及远距离输电等知识点，是高考命题的热点，特别是交变电流有效值的计算、变压器的动态分析、电路知识与电磁感应的综合应用等年年是高考的座上宾。

从高考的考查重点不难看出，掌握电路的基本结构和基本规律是获得高分的关键。

重点知识梳理： 一、闭合电路的欧姆定律 1．公式：I ＝ER ＋r2．路端电压与电流的关系：U ＝E －Ir .3．路端电压与负载的关系：U ＝IR ＝R R ＋rE ＝11＋r R E ，路端电压随外电阻的增大而增大，随外电阻的减小而减小．二、纯电阻电路和非纯电阻电路的电功、电功率 1.纯电阻电路：电功全部转化为电热，有2.非纯电阻电路：电功大于电热，计算电功、电功率用，计算电热、热功率二、交流电的“四值”最大值⇒E m ＝nBSω计算电容器的耐压值瞬时值⇒e ＝E m sin ωt 计算闪光电器的闪光时间等正弦交流电的有效值⇒E ＝E m2⇒电表的读数及计算电热、电功及保险丝的熔断电流平均值⇒E ＝n ΔΦΔt ⇒计算通过导体的电荷量三、变压器和远距离输电 1．理想变压器的基本关系基本 关系功率关系P 入＝P 出电压关系 U 1U 2＝n 1n 2，与负载、副线圈的个数无关 电流关系 只有一个副线圈：I 1I 2＝n 2n 1频率关系f 1＝f 22.为减小远距离输电的功率损失和电压损失，远距离输电采用高压输电. 【名师提醒】1.明确1个定律、2个关系 (1)闭合电路的欧姆定律：I ＝ER ＋r .(2)路端电压与电流的关系：U ＝E －Ir . (3)路端电压与负载的关系U ＝IR ＝R R ＋rE ＝11＋r R E ，路端电压随外电阻的增大而增大，随外电阻的减小而减小.2.直流电路动态分析的3种常用方法 方法1：程序法 R 局——→增大减小I 总＝ER ＋r——→减小增大U 内＝I 总r ——→减小增大U 外＝E －U 内——→增大减小确定U 支、I 支方法2：结论法——“串反并同”“串反”：指某一电阻增大(减小)时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小(增大).“并同”：指某一电阻增大(减小)时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大(减小).方法3：极限法因滑动变阻器滑片滑动引起电路变化的问题，可将滑动变阻器的滑片分别滑至两个极端，使电阻最大或电阻为零去讨论.3.线圈通过中性面时的特点 (1)穿过线圈的磁通量最大； (2)线圈中的感应电动势为零；(3)线圈每经过中性面一次，感应电流的方向改变一次. 学科@网 4.交变电流“四值”的应用(1)最大值：E m ＝nBSω，分析电容器的耐压值；(2)瞬时值：E ＝E m sin ωt (由中性面开始计时)，计算闪光电器的闪光时间、线圈某时刻的受力情况； (3)有效值：电表的读数及计算电热、电功、电功率及保险丝的熔断电流； (4)平均值：E ＝n ΔΦΔt ，计算通过电路截面的电荷量.5.理想变压器的基本关系式 (1)功率关系：P 入＝P 出. (2)电压关系：U 1U 2＝n 1n 2.若n 1＞n 2，为降压变压器；若n 1＜n 2，为升压变压器. (3)电流关系：只有一个副线圈时，I 1I 2＝n 2n 1；有多个副线圈时，U 1I 1＝U 2I 2＋U 3I 3＋……＋U n I n . 2.原、副线圈中各量的因果关系 (1)电压关系：U 1决定U 2. (2)电流关系：I 2决定I 1. (3)功率关系：P 出决定P 入. 3.输电过程的电压关系4.输电过程功率的关系典型例题剖析：考点一：直流电路的动态分析【典型例题1】在如图所示的电路中，E为电源，电源内阻为r，L为小灯泡(其灯丝电阻可视为不变)，为理想电压表，R1、R2为定值电阻，R3为滑动变阻器，将滑动变阻器的滑片向上移动，则()A.电压表的示数变大B.小灯泡消耗的功率变小C.通过R2的电流变小D.电源的内耗电压变大【答案】B【解析】将滑动变阻器的滑片向上移动，滑动变阻器接入电路的阻值增大，电路中的总电阻增大；由闭合电路欧姆定律可得，电路中的电流减小，故R1两端的电压减小，并联部分电压增大，通过R2的电流变大，A、C错误；由并联电路的电流规律可知，流过灯泡的电流一定减小，故由P＝I2R可知，小灯泡消耗的功率变小，B正确；因电路中电流减小，故电源的内耗电压减小，D错误。

第2章 整流电路2. 2图2-8为具有变压器中心抽头的单相全波可控整流电路,问该变压器还有直流磁化问题吗?试说明:晶闸管承受的最大反向电压为22U 2;当负载是电阻或电感时，其输出电压和电流的波形与单相全控桥时一样。

答：具有变压器中心抽头的单相全波可控整流电路，该变压器没有直流磁化问题。

因为单相全波可控整流电路变压器二次侧绕组中，在正负半周上下绕组中的电流方向相反，波形对称，其一个周期内的平均电流为零，故不存在直流磁化的问题。

以下分析晶闸管承受最大反向电压及输出电压和电流波形的情况。

①以晶闸管VT2为例。

当VT1导通时，晶闸管VT2通过VT1与2个变压器二次绕组并联，所以VT2承受的最大电压为22U 2。

②当单相全波整流电路与单相全控桥式整流电路的触发角α一样时，对于电阻负载：(O~α)期间无晶闸管导通，输出电压为0；(α~π)期间,单相全波电路中VT1导通，单相全控桥电路中VTl 、VT4导通，输出电压均与电源电压U 2相等；( π~απ+)期间均无晶闸管导通，输出电压为0；(απ+~2π)期间，单相全波电路中VT2导通，单相全控桥电路中VT2、VT3导通，输出电压等于－U 2。

对于电感负载： ( α~απ+)期间，单相全波电路中VTl 导通，单相全控桥电路中VTl 、VT4导通，输出电压均与电源电压U2相等； (απ+~2απ+)期间，单相全波电路中VT2导通，单相全控桥电路中VT2、VT3导通，输出波形等于-U2。

可见，两者的输出电压一样，加到同样的负载上时，那么输出电流也一样。

2.3.单相桥式全控整流电路，U 2=100V ，负载中R=20Ω，L 值极大，当α=︒30时，要求：①作出U d 、I d 、和I 2的波形；②求整流输出平均电压U d 、电流I d ，变压器二次电流有效值I 2；③考虑平安裕量，确定晶闸管的额定电压和额定电流。

解：①Ud 、Id、和I2的波形如以下图：②输出平均电压Ud 、电流Id、变压器二次电流有效值I2分别为：Ud =0.9U2cosα=0.9×100×cos︒30＝77.97〔V〕Id＝Ud/R=77.97/2=38.99(A)I2=Id=38.99(A)③晶闸管承受的最大反向电压为：2U2=1002=141.4(V) -考虑平安裕量，晶闸管的额定电压为：UN=(2~3)×141.4=283~424(V)详细数值可按晶闸管产品系列参数选取。

直流电机一、填空1.直流电机的电枢绕组的元件中的电动势和电流是。

答：交流的。

2.一台并励直流电动机拖动恒定的负载转矩，做额定运行时，如果将电源电压降低了20℅，则稳定后电机的电流为倍的额定电流（假设磁路不饱和）。

T em=φIa答：倍。

3.并励直流电动机，当电源反接时，其中I a的方向，转速方向。

答：反向，不变。

4.直流发电机的电磁转矩是转矩，直流电动机的电磁转矩是转矩。

答：制动，驱动。

5.：6.直流电动机电刷放置的原则是：。

答：空载时正、负电刷之间获得最大的电动势，这时被电刷短路的元件的电动势为零。

7.直流电动机调速时，在励磁回路中增加调节电阻，可使转速，而在电枢回路中增加调节电阻，可使转速。

答：升高，降低。

8.电磁功率与输入功率之差对于直流电动机包括损耗。

答：绕组铜损耗。

9.串励直流电动机在负载较小时，I；当负载增加时，aT e，I；负载增加时，n下降的程度比并励电a动机要。

答：小，增加，增加，严重。

10.并励直流电动机改变转向的方法有，。

答：将电枢绕组的两个接线端对调，将励磁绕组的两个接线端对调，但二者不能同时对调。

11./12.串励直流电动机在电源反接时，电枢电流方向，磁通方向，转速n的方向。

答：反向，反向，不变。

13.当保持并励直流电动机的负载转矩不变，在电枢回路中串入电阻后，则电机的转速将。

答：14.直流电机单叠绕组的并联支路数为答：2p。

13．直流发电机，电刷顺电枢旋转方向移动一角度，直轴电枢反应是；若为电动机，则直轴电枢反应是。

答：去磁的，增磁的。

二、选择填空1.]2.一台串励直流电动机，若电刷顺转向偏离几何中性线一个角度，设电机的电枢电流保持不变，此时电动机转速。

A：降低B：保持不变，C：升高。

答：C3.一台直流发电机，由额定运行状态转速下降为原来的30℅，而励磁电流及电枢电流不变，则。

A：E a下降30℅，B：Tem下降30℅，C：E a和Tem都下降30℅，D：端电压下降30℅。

第2章直流电路一、填空题1.已知R1=5Ω，R2=10Ω，把R1、R2串联起来，并在其两端加15 V的电压，此时R1所消耗的功率是5W 。

2.有两个电阻R1和R2，已知R1＝2R2，把它们并联起来的总电阻为4Ω，则R1＝12Ω，R2= 6Ω。

3.有两个电阻，把它们串联起来的总电阻为10Ω，把它们并联起来的总电阻为2.4Ω，这两个电阻的阻值分别为_4Ω__和_6Ω_。

4.已知R1和R2两个电阻，且R2=3R1，若串联在电路中，则R1消耗功率与R2消耗功率之比为1:3；若并联在电路中，则R1消耗功率与R2消耗功率之比为3:1。

5.有两电阻R1和R2，已知R1：R2＝1：4。

若它们在电路中串联，则电阻两端的电压比U1：U2＝1：4；流过电阻的电流比I1：I2= 1：1，它们消耗的功率比P1：P2＝1：4 。

若它们并联接在电路中，则电阻两端的电压之比U1：U2＝1：1；流过电阻的电流之比I1：I2＝4：1；它们消耗的功率之比P1：P2＝4：1。

6.电阻负载并联时，因为电压相等，所以负载消耗的功率与电阻成反比；电阻负载串联时，因为电流相等，所以负载消耗的功率与电阻成正比。

7.有5个相同的蓄电池，每个电池的电动势均为2V，内阻均为0.1Ω，串联后与R=4.5Ω的负载电阻相连，则流过电阻R的电流为2A，R两端的电压为9V，消耗的功率为18W。

8.如图2.34所示，每个电阻的阻值均为30Ω，电路的等效电阻R ab＝6Ω。

图2.34 图2.359.如图2.35所示的电路中，流过4Ω电阻的电流为0.6A，A、B两点间的电压为5.4V，3Ω电阻的功率是3W。

10.如图2.36所示电路，A点的电位V A等于21V 。

图2.36 图2.3711.基尔霍夫电流定律指出：在任一时刻，通过电路任一节点的电流的代数和为零，其数学表达式为ΣI＝0；基尔霍夫电压定律指出：对电路中的任一闭合回路，各电阻上电压降的代数和等于各电源电动势的代数和，其数学表达式为ΣRI＝ΣE 。

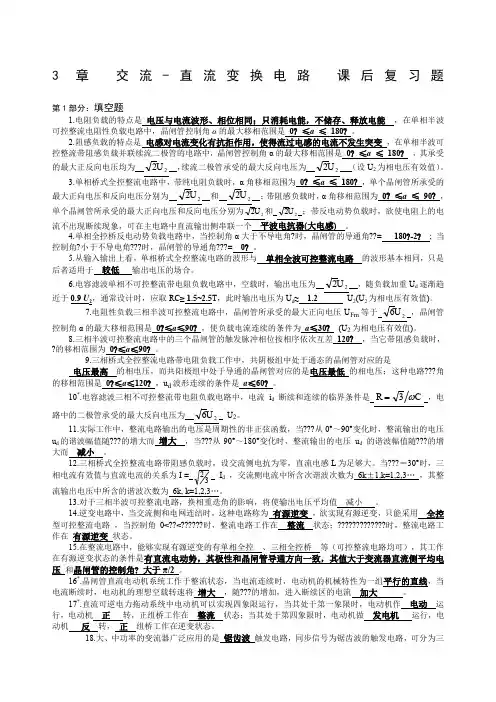

3章 交流-直流变换电路 课后复习题 第1部分：填空题1.电阻负载的特点是 电压与电流波形、相位相同；只消耗电能，不储存、释放电能 ，在单相半波可控整流电阻性负载电路中，晶闸管控制角α的最大移相范围是 0? ≤a ≤ 180? 。

2.阻感负载的特点是 电感对电流变化有抗拒作用，使得流过电感的电流不发生突变 ，在单相半波可控整流带阻感负载并联续流二极管的电路中，晶闸管控制角α的最大移相范围是 0? ≤a ≤ 180? ，其承受2 ，2 （设U 2为相电压有效值）。

3.单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为 0? ≤a ≤ 180? ，单个晶闸管所承受的2 和 ；带阻感负载时，α角移相范围为 0? ≤a ≤ 90? ，22 ；带反电动势负载时，欲使电阻上的电流不出现断续现象，可在主电路中直流输出侧串联一个 平波电抗器(大电感) 。

4.单相全控桥反电动势负载电路中，当控制角α大于不导电角?时，晶闸管的导通角??= 180?-2? ; 当控制角?小于不导电角???时，晶闸管的导通角???= 0? 。

5.从输入输出上看，单相桥式全控整流电路的波形与 单相全波可控整流电路 的波形基本相同，只是后者适用于 较低 输出电压的场合。

6.2 ，随负载加重U d 逐渐趋近于0.9 U 2，通常设计时，应取RC≥ 1.5~2.5T ，此时输出电压为U d ≈ 1.2 U 2(U 2为相电压有效值)。

7.电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm 2 ，晶闸管控制角α的最大移相范围是 0?≤a ≤90? ，使负载电流连续的条件为 a ≤30? (U 2为相电压有效值)。

8.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差 120? ，当它带阻感负载时，?的移相范围为 0?≤a ≤90? 。

9.三相桥式全控整流电路带电阻负载工作中，共阴极组中处于通态的晶闸管对应的是电压最高 的相电压，而共阳极组中处于导通的晶闸管对应的是电压最低 的相电压；这种电路???角的移相范围是 0?≤a ≤120? ，u d 波形连续的条件是 a ≤60? 。

第1、2章复习题一、填空题：1、电路的基本组成有电源、负载、中间环节三个部分。

2、20Ω的电阻与80Ω电阻相串联时的等效电阻为 100 Ω，相并联时的等效电阻为 16 Ω。

3、戴维南定理指出：任何一个有源二端线性网络都可以用一个等效的电压源来表示。

4．一个实际的电源可以用电压源来表示，也可用电流源来表示。

5．电感元件不消耗能量，它是储存磁场能量的元件。

6．电容元件不消耗能量，它是储存电场能量的元件。

7．通常所说负载的增加是指负载的功率增加。

8．电源就是将其它形式的能量转换成电能的装置。

9．如果电流的大小和方向均不随时间变化，就称为直流。

10．负载就是所有用电设备，即是把电能转换成其它形式能量的设备。

11．电路就是电流流过的闭全路径。

12．把单位时间内通过某一导体横截面的电荷量定义为电流强度．．．．（简称电流），用I来表示。

13.戴维南定理可以把任一有源二端网络等效为一个电压源。

14．叠加原理只适用于线性电路，而不适用于非线性电路。

15．某点的电位就是该点到参考点的电压。

16．任意意两点间的电压就是这两点的电位差。

17．电气设备工作时高于额定电压称为过载。

18．电气设备工作时低于额定电压称为欠载。

19．电气设备工作时等于额定电压称为满载。

20．为防止电源出现短路故障，通常在电路中安装熔断器。

21．电源开路时，电源两端的电压就等于电源的电动势。

二、选择题1. 在如图所示的电路中，当电阻Ｒ2增加时，电流Ｉ将______。

A. 增加B. 减小C. 不变2. 二只白炽灯的额定电压为220V,额定功率分别为100W和25W，下面结论正确的是__________。

A. 25Ｗ白炽灯的灯丝电阻较大B. 100Ｗ白炽灯的灯丝电阻较大C. 25Ｗ白炽灯的灯丝电阻较小3.常用电容器的两项主要数据是电容量和耐压值。

电容器的这个耐压值是根据加在它上面的电压_________来规定的？A. 最大值；B.平均值；C. 有效值；D.瞬时值。

《电工基础》第二章简单直流电路单元测试卷一、判断题(本大题共10小题，每小题1分,共10分）1. 在通路状态下,负载电阻变大，电源的端电压下降。

( ）2. 一个全电路中，电源的输出功率随负载电阻的增加而增加。

( ）3. 若额定电流为100 A的发电机，所接负载的电流为60 A，则还有40 A的电流被线路吸收了。

( )4. 短路状态下，电源的内阻压降为零。

（）5。

电路中两点间的电压与路径无关。

( ）6。

用伏安法测电阻时,安培表内接法适用于R R v的场合。

（）7. 改变万用表欧姆挡量程时都要进行欧姆调零。

( )8。

“110 V，40 W”和“110 V，100 W”的两负载能串接在220 V的电路中.( )9. 万用表测交流电压时，只要在表头串联一个二极管即可。

( ）10. 电源E向负载R L供电，R L的一端断开时，U L＝E。

（)二、选择题（本大题共10小题,每小题3分,共30分)11。

在如图所示电路中，已知E、U、R，求I的公式是( )A。

I＝(U－E)/R B。

I＝(E－U）/RC. I＝(U＋E）/RD. I＝（－U－E)/R12。

有一电源分别接8 Ω和2 Ω电阻,单位时间内放出的热量相等（导线电阻不计），则电源内阻为（）A. 1 ΩB. 2 ΩC. 4 ΩD. 8 Ω13。

在如图所示电路中,电灯L1、L2都标有“220 V，100 W"；电灯L3、L4都标有“220 V，40 W”，将A、B两端接入电源，最暗的灯是( )A。

L1B。

L2C。

L3 D. L4第11题图第13题图第14题图第16题图14. 在如图所示电路中,R0是电源E的内阻,则（）A。

R2＝R0时，R2获得最大功率B。

R2＝R1时，R2获得最大功率C. R2＝R1＋R0时，R2获得最大功率D. R2＝∞时，R2获得最大功率15. 某用电器离供电电源L米,线路上的电流为I安，若要求线路上的电压降不超过U伏,已知输出电线的电阻率为ρ欧·米。

第2讲 直流电路和交流电路高考题型1 直流电路的动态分析解题方略1．纯电阻电路和非纯电阻电路的电功、电功率的比较(1)纯电阻电路：电功W ＝UIt ，电功率P ＝UI ，且电功全部转化为电热，有W ＝Q ＝UIt ＝U 2R t＝I 2Rt ，P ＝UI ＝U 2R＝I 2R .(2)非纯电阻电路：电功W ＝UIt ，电功率P ＝UI ，电热Q ＝I 2Rt ，电热功率P 热＝I 2R ，电功率大于电热功率，即W >Q ，故求电功、电功率只能用W ＝UIt 、P ＝UI ，求电热、电热功率只能用Q ＝I 2Rt 、P 热＝I 2R . 2．电源的功率和效率 (1)电源的几个功率 ①电源的总功率：P 总＝EI ②电源内部消耗的功率：P 内＝I 2r ③电源的输出功率：P 出＝UI ＝P 总－P 内 (2)电源的效率η＝P 出P 总×100%＝UE×100%. 3．直流电路动态分析方法(1)程序法：基本思路是“部分→整体→部分”．即从阻值的变化入手，由串、并联规律判定R 总的变化情况，再由闭合电路欧姆定律判断I 总和U 端的变化情况，最后由部分电路欧姆定律及串联分压、并联分流等规律判断各部分的变化情况． (2)结论法——“并同串反”“并同”：指某一电阻增大(减小)时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大(减小)．“串反”：指某一电阻增大(减小)时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小(增大)．例1 (2015·宝鸡九校联考)如图1所示，平行金属板中带电质点P 原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R 4的滑片向b 端移动时，则( )图1A．电压表读数减小B．电流表读数减小C．质点P将向上运动D．R4上消耗的功率逐渐增大预测1 (2015·上海市浦东新区二模) 如图2所示电路中，L1、L2为两只完全相同、阻值恒定的灯泡，R为光敏电阻(光照越强，阻值越小)．闭合开关S后，随着光照强度逐渐增强( )图2A．两只灯泡均逐渐变暗B．两只灯泡均逐渐变亮C．电源内电路消耗的功率逐渐增大D．光敏电阻R和灯泡L1消耗的总功率逐渐增大预测2 (2015·南通市二模) 某温控电路的原理图如图3所示，R M是负温度系数半导体热敏电阻，R是滑动变阻器，某种仪器要求在15～27 ℃的环境中工作．当环境温度偏高或偏低时，控制器会自动启动降温或升温设备．下列说法中正确的是( )图3A．环境温度降低，R M的阻值减小B．环境温度升高，U ab变大C．滑片P向下移动时，U ab变大D．调节滑片P能改变升温和降温设备启动时的临界温度高考题型2 交流电的产生和描述解题方略1．线圈通过中性面时的特点 (1)穿过线圈的磁通量最大； (2)线圈中的感应电动势为零；(3)线圈每经过中性面一次，感应电流的方向改变一次． 2．交流电的“四值”(1)最大值E m ＝NBSω.分析电容器的耐压值．(2)瞬时值e ＝NBSωsin ωt .计算闪光电器的闪光时间、线圈某时刻的受力情况． (3)有效值：正弦式交流电的有效值E ＝E m2；非正弦式交流电的有效值必须根据电流的热效应，用等效的思想来求解．计算交流电路的电功、电功率和测定交流电路的电压、电流都是指有效值． (4)平均值：E ＝nΔΦΔt，常用来计算通过电路的电荷量． 例2 (2015·泰安模拟) 如图4所示，边长L ＝0.2 m 的正方形线圈abcd ，其匝数n ＝10，总电阻r ＝2 Ω，外电路的电阻R ＝8 Ω，ab 边的中点和cd 边的中点的连线OO ′恰好位于匀强磁场的边界线上，磁场的磁感应强度B ＝1 T ，若线圈从图示位置开始计时，以角速度ω＝2 rad/s 绕OO ′轴匀速转动．则以下判断中正确的是( )图4A ．在t ＝π4s 时刻，磁场穿过线圈的磁通量最大B ．闭合电路中感应电动势的瞬时值表达式为e ＝0.8sin 2t VC ．从t ＝0时刻到t ＝π4s 时刻，通过电阻R 的电荷量q ＝0.02 CD ．从t ＝0时刻到t ＝π4s 时刻，电阻R 上产生的热量为Q ＝3.2π×10－4J预测3 (多选)(2015·沈阳市检测) 如图5所示，一矩形线圈abcd 在匀强磁场中绕垂直于磁感线的对称轴OO ′匀速转动．沿着OO ′从上向下观察，线圈沿逆时针方向转动．已知线圈匝数为n ，总电阻为r ，ab 边长为l 1，ad 边长为l 2，线圈转动的角速度为ω，外电阻阻值为R ，匀强磁场的磁感应强度为B ，则下列判断正确的是( )图5A ．在图示位置ab 边所受的安培力为F ＝nB 2l 21l 2ωR ＋rB ．线圈从图示位置转过90°的过程中，通过电阻R 的电荷量为q ＝nBl 1l 2R ＋rC ．在图示位置穿过线圈的磁通量为0D ．在图示位置穿过线圈的磁通量的变化率为0预测4 (2015·揭阳二模) 如图6所示的交流电压加在一电阻两端，下列说法不正确的是( )图6A ．该交流电压的频率为50 HzB ．该交流电压的周期为0.03 sC ．并联在该电阻两端的交流电压表的示数为110 VD ．该交流电压的瞬时值表达式为u ＝1102sin 100πt (V)预测 5 (2015·广东七校第二次联考)一台小型发电机产生的电动势随时间变化的正弦规律图象如图7甲所示．已知发电机线圈内阻为5 Ω，现外接一只电阻为105 Ω的灯泡，如图乙所示，则( )图7A ．电路中的电流方向每秒钟改变50次B ．电压表的示数为220 VC ．灯泡实际消耗的功率为440 WD ．发电机线圈内阻每秒钟产生的焦耳热为20 J高考题型3 变压器和远距离输电问题解题方略1．理想变压器的基本关系式 (1)功率关系：P 入＝P 出． (2)电压关系：U 1U 2＝n 1n 2.(3)电流关系：只有一个副线圈时I 1I 2＝n 2n 1. 2．理想变压器动态分析的两种情况(1)负载电阻不变，讨论变压器原、副线圈两端的电压、电流、电功率等随匝数比的变化情况．(2)匝数比不变，讨论变压器原、副线圈两端的电压、电流、电功率等随负载电阻的变化情况．不论哪种情况，要注意两点：一、根据题意分清变量和不变量；二、弄清“谁决定谁”的制约关系．对电压而言，输入决定输出；对电流、电功(率)而言，输出决定输入．例3 (2015·新课标全国Ⅰ·16) 一理想变压器的原、副线圈的匝数比为3∶1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220 V 的正弦交流电源上，如图8所示．设副线圈回路中电阻两端的电压为U ，原、副线圈回路中电阻消耗的功率的比值为k ，则( )图8A ．U ＝66 V ，k ＝19B ．U ＝22 V ，k ＝19C ．U ＝66 V ，k ＝13D ．U ＝22 V ，k ＝13预测6 (多选)(2015·广州二模)如图9为模拟远距离输电电路，两理想变压器的线圈匝数n 1＝n 4<n 2＝n 3，A 1、A 2、A 3为相同的理想交流电流表，当a 、b 端接入低压交流电源时，则( )图9A ．A 1、A 3的示数相等B ．A 1、A 2的示数相等C ．A 1的示数大于A 2的示数D ．A 2的示数大于A 3的示数预测7 (2015·苏锡常镇四市二模)如图10所示，理想变压器原、副线圈匝数比为10∶1，输入电压u ＝311 sin (100πt ) V ，L 1和L 2灯泡都正常发光，两电表可视为理想交流电表．则( )图10A ．该交流电的频率为100 HzB ．电压表的示数为31.1 VC ．若将变阻器的滑片P 向上滑动，则电流表的示数将变大D ．若将变阻器的滑片P 向上滑动，则灯泡L 1将变暗、灯泡L 2将变亮预测8 (多选)(2015·第三次全国大联考)如图11所示，理想变压器原线圈匝数为n 1；副线圈a 、b 之间匝数为n 2，b 、c 之间匝数为n 3；且有n 1∶n 2∶n 3＝5∶2∶1.原线圈两端加交流电压U 1＝220 V ，图中电压表和电流表均为理想交流电表．下列说法正确的是( )图11A ．开关打在a 处时，电压表的示数为88 VB．开关打在b处时，将滑动变阻器滑片P向下滑动的过程中，变压器输入功率逐渐增大C．滑动变阻器保持不变，当开关由a打到b，电压表前后示数之比为3∶1D．滑动变阻器保持不变，当开关由a打到b，电流表前后示数之比为3∶1高考题型4 交变电流的综合问题分析解题方略交变电流的综合问题，涉及交流电路最大值、有效值、平均值、瞬时值的计算，与电磁感应、安培力、闭合电路欧姆定律的综合应用等，解答时应注意以下两点：1．分清交流电路“四值”的不同计算方法和物理意义．2．学会将直流电路、闭合电路欧姆定律的知识应用在交流电路中．例4(多选)(2015·上饶二模)如图12所示，匝数n＝100匝、面积为S＝0.448 m2的导线框ABCD所在处的磁感应强度大小B＝210πT．线框绕垂直于磁场的轴OO′以角速度ω＝100π rad/s匀速转动，并与理想升压变压器相连进行远距离输电，升压变压器的原、副线圈匝数之比为2∶5，理想降压变压器副线圈接入一只“220 V,1 100 W”的灯泡，且灯泡正常发光，输电线路总电阻r＝20 Ω，导线框及其余导线电阻不计，电表均为理想电表，则下列说法中正确的是( )图12A．电压表的读数为448 VB．输电线路的电流为0.98 AC．电流表的读数为2.5 AD．降压变压器的原、副线圈匝数比为5∶1预测9 (2015·泰安市二模)如图13甲为理想变压器的示意图，其原、副线圈的匝数比为4∶1，电压表和电流表均为理想电表，R t为阻值随温度升高而变小的热敏电阻，R1为定值电阻．若发电机向原线圈输入如图乙所示的正弦交流电．下列说法中正确的是( )图13A．输入变压器原线圈的交流电压的表达式为u＝362sin 50πt VB．变压器原、副线圈中的电流之比为4∶1C．t＝0.01 s时，发电机的线圈平面位于中性面D．R t温度升高时，变压器的输入功率变小提醒：完成作业专题六第2讲学生用书答案精析第2讲 直流电路和交流电路 高考题型1 直流电路的动态分析例1 A [滑片向b 端移动时，滑动变阻器接入电阻减小，则总电阻减小，总电流增大，则内电压增大，由闭合电路欧姆定律可知路端电压减小，R 1两端的电压增大，并联部分电压减小，即R 2与R 4串联电路两端的电压减小；因并联部分电压减小，则R 3中的电流减小，而干路电流增大，故电流表中的电流增大，故B 错误；而由于电流表示数增大，由欧姆定律可知R 2两端的电压增大，故R 4两端的电压减小，电压表示数减小，故A 正确；电容器两端的电压减小，质点所受电场力减小，则质点将向下移动，故C 错误；将R 4之外的其他部分等效为电源的内电阻，则由电源的输出功率可知，当内、外电阻相等时，输出功率最大，因不明确电阻的大小关系，故R 4上消耗的功率可能先增加后减小，故D 错误．] 预测1 C 预测2 D高考题型2 交流电的产生和描述例2 C [T ＝2πω＝π s，在t ＝π4 s 时刻，线圈从图示位置转过90°，此时磁场穿过线圈的磁通量最小，故A 错误；闭合电路中感应电动势的瞬时表达式e ＝E m sin ωt ，而E m ＝n BSω，所以e ＝nB L 22ωsin ωt ＝0.4sin 2t V ，故B 错误；由q ＝n ΔΦR ＋r ＝10×1×0.22×128＋2C ＝0.02 C ，故C 正确；从t ＝0时刻到t ＝π4 s 时刻，电阻R 上产生的热量为Q ＝I 2Rt ＝(E m 2R ＋r )2Rt＝1.6π×10－3J ，故D 错误．]预测3 ABC [根据法拉第电磁感应定律，结合闭合电路欧姆定律，则有：I ＝nBl 1l 2ωR ＋r，再由安培力表达式F ＝BIl 1＝nB 2l 21l 2ωR ＋r，所以A 正确；线圈从图示位置转过90°的过程中，根据q ＝n ΔΦR ＋r ，则有流过电阻R 的电荷量为q ＝nBl 1l 2R ＋r，所以B 正确；在图示位置穿过线圈的磁通量为0，但磁通量变化率最大，故C 正确，D 错误．] 预测4 B 预测5 D高考题型3 变压器和远距离输电问题例3 A [原、副线圈电压比等于匝数比，根据副线圈负载电阻的电压U ，可知副线圈电压为U ，原线圈电压为3U ，副线圈电流I 2＝U R ，根据I 1I 2＝n 2n 1得原线圈电流I 1＝U3R ，那么原线圈输入电压220 V ＝3U ＋U3R ·R ，整理可得U ＝66 V ；原、副线圈电阻消耗的功率根据P ＝I 2R ，电阻相等，I 1∶I 2＝1∶3，可得功率之比为P 1∶P 2＝1∶9，即k ＝19.根据以上分析可知选项A正确．]预测6 AC [根据变压器的规律电流与匝数成反比，得I 1I 2＝n 2n 1，I 2I 3＝n 4n 3，且n 1＝n 4<n 2＝n 3，故A 1的示数大于A 2的示数，A 1、A 3的示数相等，故B 错误，A 、C 正确；同理，A 2的示数小于A 3的示数，故D 错误．] 预测7 C预测8 BC [开关打在a 处时，根据U 1U 2＝n 1n 2＋n 3，可知电压表示数为132 V ，A 错误；无论开关打a 还是打到b ，只要滑动变阻器的滑片向下滑动，变阻器的阻值减小，消耗的功率增大，因而输入功率也增大，B 正确；滑动变阻器保持不变，当开关由a 打到b ，根据U 2U 3＝n 2＋n 3n 3＝31，C 正确；根据P ＝U 2R ，滑动变阻器前后消耗的功率之比为P 1P 2＝U 22U 23＝91，而输入电压不变，因此输入电流之比为9∶1，D 错误．] 高考题型4 交变电流的综合问题分析例4 ACD [矩形闭合导线框ABCD 在磁场中转动，产生的交流电的最大值为E m ＝nBSω＝100×210π×0.448×100π V＝448 2 V ，由于最大值为有效值的2倍，所以交流电的有效值为448 V ，故A 正确；灯泡中的电流：I 4＝P U 4＝1 100220A ＝5 A ，升压变压器的匝数比是2∶5，则输电线的输送电压为：U 送＝52×448 V＝1 120 V①设降压变压器的匝数比是n ∶1，则降压变压器中的输入电流：I 3＝1n ·I 4＝5n②该电流即为输电线中的输电电流，则输电线上损失的电压： ΔU 3＝I 3·r ③降压变压器的输入电压：U 3＝U 送－I 3·r ④降压变压器输入电压和输出电压之比为U 3U 4＝n ⑤ 联立①②③④⑤得：n ＝5，U 3＝1 100 V ，I 3＝1 A ，故B 错误，D 正确；升压变压器副线圈的电流与输送的电流是相等的，I 2＝I 3＝1 A ，由于电流与匝数成反比，所以升压变压器原、副线圈电流之比为：I 1I 2＝n 2n 1，所以I 1＝n 2n 1I 2＝52×1 A＝2.5 A ，故C 正确．] 预测9 C。

《电工基础》第二章简单直流电路的分析试卷一、单项选择题1.不属于电阻串联的应用的是( )。

(2 分)A.分压作用B.限流作用C.开关D.电流表扩程2.欲精确测量中电阻的阻值,应选用( )。

(2 分)A.万用表B.兆欧表C.单臂电桥D.双臂电桥3.利用电阻的并联可用扩大( )的量程。

(2 分)A.电流表B.电压表C.欧姆表D.功率表4.如图2-13所示电路中,当开关S合上和断开时,各白炽灯的亮度变化是( )。

(2 分)A.没有变化B.S合上时各灯亮些,S断开时各灯暗些C.S合上时各灯暗些,S断开时各灯亮些D.无法回答,因为各灯的电阻都不知道5.一只10Ω的电阻和一只5Ω的电阻串联,通过的电流为5A,则串联电路的总电压为( )V。

(2 分)A.3B.25C.50D.756.已知R1>R2>R3,若将此三只电阻并联接在电压为U的电源上,获得最大功率的电阻将是( )。

(2 分)A.R1B.R2C.R37.如下图所示电路中,开关S闭合与打开时,电阻R上电流之比为3:1,则R的阻值为( )。

(2 分)A.120ΩB.60ΩC.4 0Ω8.要测量中电阻的阻值,应优先选用( )。

(2 分)A.万用表B.兆欧表C.单臂电桥D.双臂电桥9.在闭合电路中,电源内阻变大,电源两端电压将( )。

(2 分)A.升高B.降低C.不变D.不确定10.下图示电路中,已知各电阻的阻值均为R,则R AB=。

(2 分)A.RB.2RC.4RD.6R二、判断题11.( )用电桥测量电阻的方法准确度比较高。

(2 分)12.( )直流单臂电桥就是惠斯登电桥。

(2 分)13.( )只要电桥上检流计的指针指零,电桥一定平衡。

(2 分)14.( )在串联电路中,各电阻上的电压与电阻的阻值成正比。

(2 分)15.( )计算简单电路的依据是欧姆定律和电阻串、并联规律。

(2 分)16.( )将电源看作是电压源还是电流源,主要依据是所带负载的性质和大小。

第二章 单相可控整流电路习题与思考题解2-1．什么是整流它是利用半导体二极管和晶闸管的哪些特性来实现的解：整流电路是一种AC ／DC 变换电路，即将交流电能变换为直流电能的电路，它是利用半导体二极管的单向导电性和晶闸管是半控型器件的特性来实现的。

2-2．某一电热装置（电阻性负载），要求直流平均电压为75V ，电流为20A ，采用单相半波可控整流电路直接从220V 交流电网供电。

计算晶闸管的控制角α、导通角θ、负载电流有效值，并选择晶闸管。

解：(1)整流输出平均电压Ｕd =⎰παωωπ22).(.sin 221t td U =⎰παωωπ).(.sin 2212t td U=2cos 145.02cos 1222ααπ+≈⎪⎭⎫⎝⎛+U U cos α=5152.0122045.0752145.022=-⨯⨯=-U U d则 控制角α≈60° 导通角θ=π-α=120° (2).负载电流平均值I d =RU d=20(A) 则 R ＝U d ／I d ＝75／20=Ω 负载电流有效值I ，即为晶闸管电流有效值I V1，所以I =I V1=()⎰⎪⎪⎭⎫ ⎝⎛παωωπt d t R U 22sin 221=παπαπ22sin 412-+R U ＝(A) (3).当不考虑安全裕量时I V1=k fe I VEAR = 则晶闸管通态平均电流 I VEAR =I V1 /= /=(A) 晶闸管可能承受的最大正反向电压为 311220222≈⨯=U (V)所以，可选择额定通态平均电流为30A 、额定电压为400V 的晶闸管。

按裕量系数2，可选择额定通态平均电流为50A 、额定电压为700V 的晶闸管。

2-3．带有续流二极管的单相半波可控整流电路，大电感负载保证电流连续。

试证明输出整流电压平均值2cos 122απ+=U U d ，并画出控制角为α时的输出整流电压u d 、晶闸管承受电压u V1的波形。
