局部放电测试分析仪

德国PDSG公司局部放电试验仪介绍ICMsystem 系列上图为ICMsys8独立8通道局放仪，内含噪讯抑制模块（闸门/Gating）、8个独立局放讯号撷取模块信道、高分辨率模拟-数字转换卡、电源供应器、通讯模块（RS-232 ＆ GBIP）、讯号同步与8信道的试验电压撷取单元。

配置不同的组件可完成下列六大功能：一、工频（AC）、变频、极低频耐压局放。

二、直流（DC）局放三、无线电干扰电压（RIV）测量。

四、IEC认可的选频局放测量（Spectrum）五、GIS或变压器的定位测量。

六、GIS或变压器的极高频（UHF）测量ICMsys4独立4信道局放系统到货点检(内含ICMsys4主机、匹配阻抗x4、前置放大器x5、抑制噪声耦合互感器CT1 x1、标准方波校正讯号产生器x1、同轴电缆相同颜色两条x 各4组、使用手册与专用软件)本系统可分为多种应用，8通道可同时测量变压器的三相高压侧、及低压侧的局部放电(PD)、无线电干扰(RIV)、亦可选购选频的局放测量(Spectrum)、差动抑制噪声的闸门功能(Gate)为标配，根据不同的耦合传感器（选购）也可用来测量极高频的局部放电(UHF)，当发现变压器有局放缺陷时，可换装超音波探头，并搭配其专用超音波局部放电定位软件、找出变压器内部的放电位置（请参考下图）。

上图为8通道试验回路示意图下图：以ICMsys4 4通道，应用于干式变压器，三相感应电压局部放电试验屏蔽室内的配置，PD的背景噪讯低于2pc右图：试验电源由发电机输出，经由自耦变及升压变，将试验电源输入到试品变压器的低压侧左图：从高压侧将感应电压讯号接至PD耦合分压器，再经由匹配阻抗将讯号分为局放、试验电压、与频率讯号，再由前放将PD讯号放大输出至ICMsys4的测量接口。

图左：二合一型的100KV分压器和PD耦合测量阻抗图右：亦可搭配现有耦合分压器，PDSG可以提供各种不同的的匹配阻抗与前置放大器上图：局部放电专用试验控制柜，可采用国内生产的工业级计算器与打印机，以方便后续的计算机维修服务，完全避免进口产品维修不易、后送国外原厂的困扰。

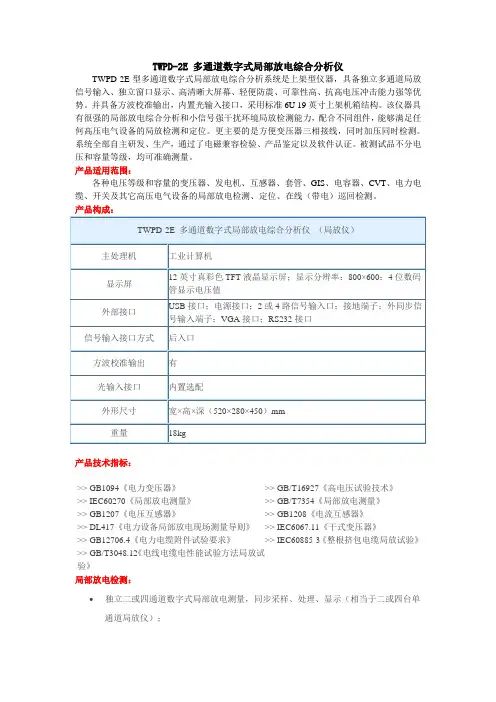

TWPD-2E 多通道数字式局部放电综合分析仪TWPD-2E型多通道数字式局部放电综合分析系统是上架型仪器，具备独立多通道局放信号输入、独立窗口显示、高清晰大屏幕、轻便防震、可靠性高、抗高电压冲击能力强等优势。

并具备方波校准输出，内置光输入接口，采用标准6U 19英寸上架机箱结构。

该仪器具有很强的局部放电综合分析和小信号强干扰环境局放检测能力，配合不同组件，能够满足任何高压电气设备的局放检测和定位。

更主要的是方便变压器三相接线，同时加压同时检测。

系统全部自主研发、生产，通过了电磁兼容检验、产品鉴定以及软件认证。

被测试品不分电压和容量等级，均可准确测量。

产品适用范围：各种电压等级和容量的变压器、发电机、互感器、套管、GIS、电容器、CVT、电力电缆、开关及其它高压电气设备的局部放电检测、定位、在线（带电）巡回检测。

产品技术指标：>> GB1094《电力变压器》>> GB/T16927《高电压试验技术》>> IEC60270《局部放电测量》>> GB/T7354《局部放电测量》>> GB1207《电压互感器》>> GB1208《电流互感器》>> DL417《电力设备局部放电现场测量导则》>> IEC6067.11《干式变压器》>> GB12706.4《电力电缆附件试验要求》>> IEC60885-3《整根挤包电缆局放试验》>> GB/T3048.12《电线电缆电性能试验方法局放试验》局部放电检测：独立二或四通道数字式局部放电测量，同步采样、处理、显示（相当于二或四台单通道局放仪）；∙同时从变压器的多个测试点引入信号，对变压器局部放电进行电气法定位分析；∙局部放电重复放电次数的测量、统计、分析；∙内、外同步随意选择，并具有零标指示及相位分辨功能；∙显示方式：自由选择椭圆、直线、正弦三种显示方式；∙单个放电脉冲波形分析、确定放电性质；∙自动定时、手动随时保存试验数据和波形，并可重新显示、分析过去已保存的试验记录；∙增益范围：各通道单独调节，波形显示可随时平滑调节且不影响测量结果；∙可对特殊或随机波形进行单次捕捉抓取并进行详细分析；∙独特的天线接收干扰关门技术，可屏蔽掉来自空间的电磁波干扰；∙抗静态干扰功能，可去除相位固定的干扰信号；∙抗动态干扰功能，可去除随机出现的大幅值脉冲干扰；∙相关滤波技术抗干扰功能，可有效去除与电源不同步的随机干扰；∙极性判别功能，可通过区分试品内部与外部的信号极性，有效去除外部干扰；∙对现场信号进行频谱分析后，可有本仪器具有独特的定位功能，并且具备电信号与声信号的灵活组合，能够适应现场各种不同环境下的情况和放电特性；∙二或四通道局部放电超声波自动定位将超声波传感器吸附在变压器油箱壁的适合位置上，仪器自动测定出超声波传感器距放电点的距离；∙电声定位功能，利用放电信号与超声波信号传输时差测定放电点的位置；∙声声定位功能，对于正在运行的变压器、GIS等高压设备，可以在不停电的情况下，进行运行状态检测和局部放电点的定位；局部放电超声波定位：∙本仪器还具有独特的声电定位功能，当电信号中的干扰较大时，可利用声信号作为基准将混在干扰中的放电信号选择出来并实现放电点定位；∙选择信号定位功能，在被测试品的放电点不一或电信号中存在较大的干扰时，可指定任何幅值的信号作为基准进行放电点的定位；∙单次捕捉定位，可对不连续的或无规律的放电信号实现单次捕捉，实现定位；∙超声信号相关滤波功能，使定位结果更加精确；∙超声信号波形展开精确定位，减小超声波的波过程对定位精度的影响；∙定位局部放电点的空间位置，并自动保存定位结果；∙多点定位功能能够同时测定局部放电点的空间位置和被测介质的等效声速；∙超声信号采用光纤传输，具有极强的抗干扰能力，传输距离大于500米。

CT9209局部放电检测仪使用说明书V2.3杭州高电科技有限公司地址：杭州钱江经济开发区永泰路2号-15#邮编：311107电话：*************传真：*************网站：邮箱：*************尊敬的用户：感谢您购买本公司局部放电巡检仪。

在您初次使用该产品前，请详细阅读使用说明书。

该仪器用于探测中/高压（MV/HV）设备中的局部放电源。

如果没有探测到放电，其并不意味着中高压设备中无放电活动。

放电往往具有潜伏期，绝缘性能也可能会由于局部放电以外的其他原因而失效。

如果检测到与中高压电力系统相连的设备中有相当大的放电，应立即通知对设备负责的相关单位。

警告：始终保持高压部分与仪器、探头和操作人员之间的安全距离。

严格遵守当地安全规则。

附近有雷暴天气时，不得进行测量。

不得在爆炸环境中操作仪器或附件。

使用产品时，请按说明书规范操作。

仪器电池报警后请关机充电。

未经允许，请勿开启仪器，这会影响产品的保修。

自行拆卸厂方概不负责。

存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。

仪器运输时应避免雨水浸蚀，严防碰撞和坠落。

本手册内容没有我公司的书面许可，任何部分都不许以任何（电子的或纸质的）形式、方法或以任何目的而进行传播。

目录1.产品概述 (1)2.引用标准 (1)3.测量原理 (1)3.1暂态地电压（TEV） (1)3.2超声波（US） (2)3.3特高频(UHF) (3)3.4高频电流互感器（HFCT） (3)4.技术参数 (5)5.仪器基本操作 (7)5.1仪器开启/关闭 (7)5.2概要信息 (7)5.3系统设置 (8)5.4TEV测量 (9)5.5US测量 (11)5.6UHF测量 (13)5.7HFCT测量 (15)5.8历史记录查看 (17)5.9外同步的使用 (18)5.10传感器的使用 (18)5.11仪器充电 (20)6.检测流程 (20)6.1TEV局部放电检测流程 (20)6.2US局部放电检测流程 (21)6.3声电联合检测 (22)6.4HFCT局部放电检测流程 (23)6.5UHF检测流程 (24)6.6生成报告流程 (25)1.产品概述局部放电是一种脉冲放电，它会在电力设备内部和周围空间产生一系列的光、声、电气和机械的振动等物理现象和化学变化。

局部放电检测仪操作规程一、校准将空气开关推到闭合位置，转动操作台上的电源锁，接通电源，打开检测仪的电源开关，设备开机，并自动启动检测软件。

调节粗调增益到“0”档位。

将校准信号发生器一端接高压发生器的高压端，一端接地，打开信号发生器并选择合适的校正电荷量档位，一般选择50pC或100pC。

观察显示屏的椭圆放电量指示，和数码管放电量读数器读数，调节粗调增益档位，逐档上升，直至档位“3”，升档过程中应注意放电量读数，若超过本档位的测量范围（120），且显示屏椭圆放电指示过高（高于约2cm），应停止向上升档，并检查是否有异常或干扰过大。

升至档位“3”后，观察放电量读数器读数，并调节细调增益旋钮与校准信号电荷量一致，校准完成后细调增益旋钮不得再调节，除非再次校准。

粗调增益旋钮重新调节到“0”档位，并关闭校准信号发生器，移除连接线。

二、检测将试品正确连接到高压端和接地端。

按下“启动”按钮，连续按“升压”按钮，升压至试品工频耐压值的80%左右，并保持20至30秒，然后按“降压”按钮将电压调节至要求的局放电压值。

观察显示屏椭圆放电量指示和放电量读数器读数，若读数过小，则应调高一档，若读数超过100则应降低一档，最终读数应为放电量读数器读数乘以或除以档位相对应的倍率来确定。

档位“3”倍率为1，相邻档位倍率为10，档位“2”倍率为10，档位“4”倍率为0.1，其他各档位倍率按此类推。

读取放电量数据后，重新将增益粗调旋钮调至档位“0”，逐步降低电压，直至“零位”指示灯亮起，按下“停止”按钮。

用放电棒的导电部位碰触试品高压端进行放电。

在此项完成前禁止任何人员靠近试品以及高压发生器。

三、维护保养使用完毕后，关闭局放检测仪电源，关闭操作台电源锁，将空气开关扳至断开位置。

用防尘布改好操作台。

日常使用应对操作台和高压发生器除尘清洁，并保持干燥。

局部放电测试仪的总体简介华天电力专业生产局部放电测试仪（又称局部放电检测系统），接下来为大家分享局部放电测试仪的总体简介。

GB/T 7354—2003《局部放电测量》定义为：导体间绝缘仅被部分桥接的电气放电，这种放电可以在导体附近发生，也可以不在导体附近发生。

DL/T 417—2006《电力设备局部放电现场测量导则》定义为：指设备绝缘系统中部分被击穿的电气设备，这种放电可以发生在导体（电极）附近，也可以发生在其他位置。

一般解释为：在电场的作用下，绝缘的部分区域中发生放电短路现象，称为局部放电。

根据局部放电发生的部位，可以分为内部放电、表面放电和电晕放电三大类。

华天电力的局部放电检测系统符合新的GB7354及IEC-270“局部放电检测试验“标准。

局部放电检测仪适用于各类高压电器设备的局部放电检测试验，具有新型数字滤波及干扰抑制功能，使用户操作和诊断更加简便自如。

可根据客户要求生产单通道和双通道测试，具有正弦、点阵等多种视图显示方式，数字滤波及干扰抑制功能，结合丰富的动态统计分析图谱，使现场干扰能够得到更有效的抑制，用户操作和诊断更加简便。

1、视在放电量在试品两端注入一定电荷量，使试品两端电压的变化量和局部放电时端电压变化量相同，此时注入的电荷量即称为局部放电的视在放电量q，以皮库（pC）表示。

2、局部放电起始电压试验电压从不产生局部放电的较低电压逐渐增加时，在试验中局部放电量超过某一规定值时的最低电压值，即为局部放电起始电压Ui。

3、局部放电熄灭电压试验电压从超过局部放电起始电压的较高值逐渐下降时，在试验中局部放电量小于某一规定值时的最高电压值，即为局部放电熄灭电压Ue。

4、实际电荷在电场作用下，绝缘内部发生放电，使这些空间电荷移动，放电过程中绝缘内部移动的电荷称为实际电荷Qr。

5、重复率局部放电脉冲重复率n，是在一个选定的时间内所测得的每秒钟局部放电脉冲数的平均值。

PDV5局部放电检测仪目录PDV 5 (1)1 产品概述 (3)2 检测原理 (4)3 仪器操作 (4)4传感器操作 (5)5仪器的功能 (6)5.1 频谱扫描 (7)5.2 启/停测量 (7)5.3结果显示 (7)5.4放电类型识别 (8)5.5抗干扰 (8)5.5.1 主要干扰类型 (9)5.5.2 仪器对干扰的抑制 (9)5.6 数据回读浏览 (9)5.7 自动更新 (10)5.8 数据导出 (10)5.9 帮助 (10)6使用条件 (10)7性能指标 (10)8现场测量方法与注意事项 (11)附录A GIS 局部放电的典型图谱 (14)附录B 干扰信号的典型图谱 (15)附录C 检测数据的要求 (16)附录D 术语和定义 (16)1 产品概述局部放电测量有助于发现以SF6气体作为绝缘介质的气体绝缘金属封闭开关设备（以下简称GIS，包括HGIS和罐式断路器等）内部的多种绝缘缺陷，是诊断GIS健康状态的重要手段。

在GIS制造、安装、运行和检修的各个环节，凡是具备条件的，都应该进行局部放电检测。

为此，我们精心设计了PDV5局部放电检测仪，专门用于定量检测GIS等电力变电设备内部的局部放电的状况，直观分析局部放电的严重程度，衡量设备内部绝缘的劣化程度，使维护人员在变电设备出现绝缘劣化时能够及时发现，采取相应措施，避免设备出现短路等严重故障。

PDV5局部放电检测仪采用目前流行的超高频和超声波检测局部放电的方法，通过外置的UHF天线接收GIS内部局部放电辐射和产生的超高频和超声波信号，能有效检测到设备内部产生的微弱局部放电信号。

PDV5在使用上以超高频为主要检测方法，超声波为辅助检测手段。

PDV5具有如下特点：①单通道设计，可以选择接入超高频传感器或者超声波传感器。

②便携式设计，维护人员能随身携带，并且一个人就能实施局部放电的检测过程。

③操作过程简单，通过仪器上的快捷按键就能轻松完成整个检测，方便现场人员使用。

局部放电检测仪工作原理
电气设备产生局部放电时，会产生电磁波，电磁波在向外传播时会生成一个暂态的对地电压信号。

这个信号的大小与局部放电的激烈程度及放电点的远近有直接关系。

可以利用专门的探测器进行检测，这种探测器就是局部放电检测仪。

工作原理：
局部放电测试原理是高频脉冲电流测量法（即ERA法）。

试品Ca在试验电压下产生局部放电时，放电脉冲信号经耦合电容Ca送入输入单元，由输入单元拾取得脉冲信号，经低噪声前置放大器放大，滤波放大器选择所需频带及主放大器放大（达到所需幅值与产生零标志脉冲）后，在示波屏的椭圆扫描基线上产生可见的放电脉冲，同时也送至脉冲峰值表显示其峰值。

时间窗单元控制试验电压每一周内脉冲峰值表的工作时间，并在这段工作时间内将示波屏的相应显示区加亮，用它可以排除固定相位的干扰。

试验电压表经电容分压器产生试验电压过零标志讯号，可在示波屏上显示零标脉冲，试验电压大小由数字电压表指示。

标签:
局部放电检测仪
1。

Portable UHF MonitorOperation Manual GIS局放超高频带电测试仪操作手册英国DMS公司北京深蓝华盛科技有限公司2010年12月目录1. Introduction -- 概述 ..................................................................................错误!未定义书签。

1.1. The UHF principle -- 超高频检测的工作原理............................错误!未定义书签。

1.2. Monitor software -- 局部放电检测软件 ......................................错误!未定义书签。

1.3. The online Peak Hold (Point on Wave) displays -- 峰值检测数据显示错误!未定义书签。

1.4. The online Single Cycle displays-- 单周期检测数据显示...........错误!未定义书签。

1.5. The online PRPD displays -- PRPD检测数据显示......................错误!未定义书签。

1.6. Event Mode – PD事件模式 ..........................................................错误!未定义书签。

1.7. Library –数据库...........................................................................错误!未定义书签。

1.8. Data storage in PortSUB for Windows 2000 and Windows XP -- 系统软件PortSUB的数据存储................................................................................................错误!未定义书签。

目录一、仪器介绍 (1)1. 前面板 (1)2. 后面板 (1)3. 性能参数 (2)二、局放检测基本操作 (3)1. 接线及准备 (3)2. 试验设置 (3)3. 试验校准 (3)4. 数据分析与存储 (4)5. 数据回放 (5)6. 统计图 (6)7. 关于局部放电检测的几个问题 (8)三、仪器使用及维护 (10)1.仪器使用与维护 (10)2.仪器停用及处置 (11)一、仪器介绍1. 前面板手轮:用于设置触发电平电源开关快捷键盘: 快速选择某项仪器功能电信号输入口触摸显示屏试验运行试验停止单次运行试验波形开窗后，时频分析系统键盘快速调用鼠标右键功能图1-1 HSXJF-D前面板2. 后面板网口可扩展网络通讯USB 接口RS232 串行通讯接口用于连接扩展设备外同步保险电源接口接地接220V 交流电压端子局放电信号输入口SD 卡槽接SD 卡用于保存数据外同步接口接外同步信号，保证和施加电压同步图1-2 HSXJF-D后面板注：对于同一BNC 接口CH1，在接线时只能选择前接口和后接口的其中一个，不能将信号同时接入前后两个CH1 接口，BNC接口CH2 接线方式与CH1 一样。

3. 性能参数通道数： 2 个电信号接口，一路外同步接口采样率：40MS/S量程范围：0.2mV～20V增益调节：-30dB、-20dB、-10dB、0dB、10dB、20dB、30dB、40dB、50dB、60dB 频带范围：20kHz～150kHz；40kHz～300kHz；1MHz～1.2MHz 本量程非线性误差：5%可测试品的电容范围：6pF～250µF试验电源频率范围：50～400Hz 电源模式：AC 220V显示屏： 5.7 英寸真彩色TFT 触摸液晶显示屏分辨率：640×480RS232：用于与PC 机同步传输接口USB 接口：可外接鼠标键盘，以及外接移动存储设备SD 卡存储：标配16G 卡，可升级为32G，用于存储试验记录及试验数据系统：WINCE6.0使用环境温度：-20℃至60℃存储环境温度：-20℃至45℃尺寸：标准4U/19”机箱，深度280mm重量：8kg二、局放检测基本操作1. 接线及准备局放试验前需将被测试品接入测试系统中，试品与测试系统接地端应可靠接地，同时将HSXJF-D主机（以下简称“局放仪”）后面板接地钮接地。

DF9001手持式超声波局部放电巡检定位仪（状态检修的好帮手，不仅仅是局部放电的巡检定位！）一、简介近几年,随着国民经济的发展，停电越来越难,随着状态检修的推广,带电测试越来越重要,已成为电网安全运行的重要保障手段。

运行中的电力设备局部放电的监测是状态检修的重要组成部分。

电力设备局部放电发生时，产生声光电热磁等物理现象。

其中声为超声波，超声波是20kHz以上的声波，人耳听不到，它以声源为中心，以球面波的形式向周围传播。

超声波为机械波，不受电磁环境的影响。

用接收超声波信号来判断局放存在及定位的方法，比红外摄像仪、紫外摄像仪更易优先发现局放故障，因为局放发生时往往先有振动产生超声后才有热光磁等物理信号。

我公司集中科研力量，在广采众长，降低用户购买成本的原则指导下，研发出了DF9001手持式超声波局部放电巡检定位仪装置，填补了国内空白，适合在我国电力、铁路、石化行业推广，是状态检修的好帮手。

二、功能及特点1、功能（1）对运行变压器、GIS等高压一次设备不接触扫描，发现并定位外部放电；（2）对变压站开放（露天）设备带电扫描，发现并定位各种放电（电晕、电弧、闪络、爬电、断线、拉弧等）；（3）对运行中的高压开关柜扫描，发现并定位局部放电、螺丝松动等故障；（4）发现并定位铁塔上的绝缘子放电，露天电缆头的爬电，地下电缆的局部放电；（5）在电力系统的交接及预防性试验中，主变及GIS的局放试验中，用该装置配合局放仪使用，如有局部放电，可区分是内部放电还是外部放电，如是外部放电，可定位具体的放电点；（6）大型油渍式变压器及GIS等生产厂家的出厂试验中，该装置在局放试验中配合局放仪使用，如有放电，在局放仪的屏幕上不能看出是内部放电还是外部放电，用手持式巡检定位仪进行扫描。

可很快发现并定位外部放电，如无外部放电则判断为内部放电。

对干式变压器的出厂局放试验，用该装置配合局放试验仪使用，能很快区分是内部放电还是外部放电。

另外对带电运行的干式变压器进行扫描，无论是内部放电还是外部放电，都能准而快地发现并定位；（7）大型机械设备轴承，因润滑不良产生的机械故障，用该装置可检测并定位；（8）高压密封气体液体的泄漏检测；2、特点（1）手持式、非接触、可视化、可听并存储显示波形、带电不接触检测。

局部放电测试仪说明书尊敬的顾客感谢您购买本公司HTJF-H局部放电检测系统。

在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。

如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。

由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。

一年（包括一年）内如产品出现缺陷，实行免费维修。

一年以上如产品出现缺陷，实行有偿终身维修。

◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危2险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作本产品。

使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品有电时，请勿触摸裸露的接点和部位。

在有可疑的故障时，请勿操作。

如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

请勿在潮湿环境下操作。

武汉市华天电力自动化有限责任公司请勿在易爆环境中操作。

EC4000P 多功能便携式局放测试仪
EC4000P 多功能局放测试仪用于在线快速检测组合电器，电力电缆、变压器、发电机、高压开关、开关柜等中高压电力设备内部和外部的局放现象，并判断高压设备绝缘状况，预防供电事故发生，为进行下一步的测试作出判定。

EC4000P 具有UHF （超高频）、HFCT （高频电流感应）、TEV （瞬态对地电压）、AE （超声波）、AA 非接触超声波五种测量模式，具备可连接5种传感器，可以感应到不同类型高压设备的各类局放现象。

每种测量模式下各PRPS 和PDPD 图谱图谱显示，可快速对高压设备进行扫描得到局放测量结果。

外壳坚固，便携易用，现场测量非常方便。

仪器内置充电电池，并具有电池低电量提示功能，体积小巧，功能强大。

主要特点
●可包括5种不同原理的局放传感器，不同原理传感器快速切换进行组合式诊断
UHF 超高频局部放电传感器 HFCT 高频电流传感器 TEV 地电波传感器 AE 超声波传感器
AA 非接触式超声波传感器
●高灵敏度局放监测, 最小监测1pC
主机最小支持-75dBm （UHF ），小于1pC 接触式超声波最小支持20dB 电缆局放监测能够检测2pC
●快速检测，方便直观
友好、直观的用户界面
5.7寸TFT-LCD ，1秒开机，快速确认检测数据
同时显示波形
(2D/3D)
（PRPD 、PRPS ） 及检测幅值 长达6个电池续航时间，支持USB 充电 方便小巧,尺寸240*140*50mm 网口和电脑通讯，SD 卡数据存储
●覆盖多种电气设备的局放监测，组合电器GIS ，电缆，变压器，开关柜，敞开式开关
技术参数。

AIA-100超声局放分析仪用户手册北京国电迪扬电气设备有限公司2010年1月AIA100超声局放分析仪快速向导测量模式AIA100提供三种测量模式：连续，相位和脉冲模式概述连续模式连续模式用于考察仪器并定位超声信号的来源。

连续模式提供超声信号源的四个参数特征，分别为：真有效值信号（RMS value），峰值信号（peak value），与基波调制的相关程度（50Hz相关性）和与两倍基波的调制相关度（100Hz相关性）。

图1显示连续模式定位局放信号的例子。

图1连续模式定位局放图谱连续模式测量定义如下：·RMS一个工频周波内的超声信号有效值。

·Peak一个工频周波内的峰值信号。

·Freq.1Content工频调制程度（50Hz相关性）·Freq.2Content两倍工频调制程度（100Hz相关性）相位模式相位模式查看超声信号与工频信号的相关性，并生成一个相位与幅值的图谱。

可以利用该图谱判断局放超声信号与工频信号的相关性。

图谱可以分辨信号源的情况，如：局放，颗粒和机械振动。

相位模式数据图谱以度或时间（ms）来标定。

图2装配部件引起的机械振动的例子工频同步。

AIA100通过硬件监测工频。

超声测量可以按照电网系统的实际工频（50Hz或60Hz）进行同步。

有两种同步方式可以选择：·无线同步。

使用带有蓝牙的发生/接收器在一定范围内（约30米）使用。

接收器模块插上电源或接到80VAC至240VAC的电源上。

·直连同步。

使用电源线直接连接到80VAC至240VAC的电源上。

同步模块只有在测试当中需要才使用，普测时没有必要使用。

脉冲模式脉冲模式通常用于颗粒的测量。

颗粒是动态的因而产生电局放和机械冲击。

在脉冲模式，动态信号可以很好的呈现出来。

AIA100显示颗粒脉冲信号的幅值和飞行时间图谱。

可以根据信号的情况来判断活动颗粒的尺寸大小、数量和危害程度。

当电场力超过重力时，颗粒会反复的跳跃。

局部放电检测仪使用说明第一章引言1.1产品概述局部放电检测仪是一种用于检测电力设备中局部放电情况的仪器。

局部放电是电力设备中常见的故障现象之一，它会对设备的安全运行产生负面影响。

局部放电检测仪可以通过对电力设备进行在线检测，及时发现局部放电故障，确保设备的安全运行。

1.2主要特点-高精度测量：局部放电检测仪采用先进的测量技术，能够实时准确地测量电力设备中的局部放电情况。

-多功能操作：局部放电检测仪具有多种操作功能，如数据采集、数据分析和故障诊断等，能够满足不同用户的需求。

-可靠稳定：局部放电检测仪采用高品质的材料和先进的制造工艺，确保仪器的可靠性和稳定性。

-易于使用：局部放电检测仪的操作界面友好，菜单简单明了，用户只需按照提示进行操作即可完成相应的功能。

第二章产品配置2.1主机2.2传感器2.3数据线2.4电源线第三章使用方法3.1准备工作将局部放电检测仪主机、传感器、数据线和电源线准备齐全。

3.2连接传感器将传感器的接口与主机的相应接口进行连接，确保连接稳定。

3.3连接电源将电源线的插头插入电源插座，将另一端连接至主机。

3.4开机操作按下主机上的电源开关，待主机显示屏显示正常后，即可进行仪器的操作。

3.5选择功能根据需要选择相应的功能，如数据采集、数据分析和故障诊断等。

3.6数据采集选择数据采集功能后，按照显示屏上的提示，对被测设备进行数据采集。

3.7数据分析选择数据分析功能后，将采集到的数据传输至主机，按照提示进行数据分析。

3.8故障诊断选择故障诊断功能后，将采集到的数据传输至主机，按照提示进行故障诊断。

第四章注意事项4.1使用前需了解被测设备的基本情况，包括设备类型、工作环境和故障历史等。

4.2使用仪器时需佩戴相关的防护措施，如手套、手指套等。

4.3使用仪器时需保持设备和仪器之间的良好连接，避免连接松动或断开造成数据不准确。

4.4使用仪器时需避免在高温、高湿、强电磁干扰等恶劣环境下操作。

4.5使用仪器时需按照操作手册的步骤进行操作，不得随意拆卸或更改仪器的部件。

JF2000－局部放电检测仪使用说明书一、概述JF2000型局部放电检测仪是近年来新研制生产的又一新颖局部放电测试仪器，适合于高电压产品的型式试验，绝缘的运行监督等。

本仪器检测灵敏度高，试样电容覆盖范围大，输入单元（检测阻抗）配备合理。

经适当定标后，能直接测量放电脉冲最大放电量，能根据需要方便地选择对数刻度或线性刻度，指针式表头和数字式表头可同时显示局放值，同时还可分别测量局放量和试验电压。

二、仪器主要特性局放仪为精密测量仪器，其主要功能及技术指标与英国罗宾逊公司TYPE—700相同，具体技术参数如下：1.放大器频带：低频10、20、40kHz；高频80、200、300kHz；放大倍数：120dB；2.定标脉冲发生器：校正方波电压幅值：10mV～4V分11档校正方波电压前沿： 100ns校正方波电压波尾： 200 s放电量定量范围（高压注入电容为100pF时）为：1、2、4、5、10、20、40、50、100、200及400pC重复频率：与时基频率相同50Hz。

脉冲旋转：0～3600分二个范围。

3.放电量表（pC表）对数刻度：0～10～100线性刻度：0～100数字表头：0～100精确度： ±10%非线性： ±10%；4.数字电压表（kV表）局放仪上配有数字高压电压表，经外配高压分压器后，测量精度： ±3%，通过转换开关可选择显示局放pC值或高压kV值；5、椭圆时基5.1频率：50Hz；5.2旋转：以300为一档，可1200旋转；5.3显示方式：椭圆——直线。

三、系统工作原理本机的局部放电测试原理是脉冲电流法（即ERA法）。

试品产生局部放电时，放电脉冲信号经耦合电容送入输入单元仪器予以拾取，再经前置放大器及主放大器后，信号幅度放到足够大，在波形显示器的椭圆扫描基线上显示放电脉冲；同时也送至放电量表显示放电脉冲的峰值。

门单元控制试验电压的每一周期内放电量表的工作时间，并在该段时间内将显示器上的波形加亮显示。
