精密机械设计考试重点整理第二章工程材料和热处理低碳钢：含碳≤0.25% 中碳钢：含碳0.25%~0.60% 高碳钢：含碳＞0.60%第四节钢的热处理（P23）普通热处理：退火、正火、淬火、回火表面热处理：表面淬火、化学热处理第四章平面机构的结构分析机构是按一定方式联接的构件组合体。
使两构件直接接触，而又能产生一定相对运动的联接（可动联接）称为运动副。
点接触或线接触的运动副成为高副；面接触的运动副称为低副。
机构运动简图的画法（P67例题4-1）第四节平面机构的自由度构件所具有的独立运动数目称为自由度，做平面运动的自由构件具有三个自由度。
机构自由度计算公式F=3n-2P L-P H自由度等于1的机构，在具有一个原动件时运动是确定的。
机构自由度、原动件数目与机构运动之间的关系：①当F≤0时，构件间不可能具有相对运动；②当F＞0时，原动件数大于机构自由度，机构会遭到损坏；原动件数小于机构自由度，机构运动不确定；③只有当原动件数等于机构自由度时，机构才具有确定的运动。
计算机构自由度时应注意的事项：（P69）①复合铰链：在同一轴线上有两个以上的构件用转动副联接时，则形成复合铰链。
若有m个构件用复合铰链联接时，则应含有（m-1）个转动副。
②局部自由度：在有些机构中，某些构件所产生的局部运动并不影响其他构件的运动，把这些构件所产生的这种局部运动的自由度称为局部自由度。
③虚约束：在机构中，有些运动副的约束可能与其他运动副的约束重复，因而这些约束对机构的运动实际上并无约束作用，这类约束称为虚约束。
第五节平面机构的组成原理和结构分析高副低代（P71）（什么是高副低代？怎么样代？特殊情况？）不能再拆的最简单的自由度为零的构件称为组成机构的基本杆组。
由二个构件三个低副组成，称之为Ⅱ级杆组，是应用最广的杆组。
平面机构的结构分析（P74）第五章平面连杆机构平面连杆机构是由若干刚性构件用低副（回转副、移动副）联接而成的一种机构，主要作用是用来传递运动、放大位移或改变位移的性质。
2023精密机械设计(庞振基黄其圣著)课后答案精密机械设计(庞振基黄其圣著)内容简介前言基本物理量符号表绪论第一章精密机械设计的基础知识第一节概述第二节零件的工作能力及其计算第三节零件与机构的误差估算和精度第四节工艺性第五节标准化、系列化、通用化第六节零件的设计方法及其发展思考题及习题第二章工程材料和热处理第一节概述第二节金属材料的力学性能第三节常用的工程材料第四节钢的热处理第五节表面精饰第六节材料的选用原则思考题及习题第三章零件的几何精度第一节概述第二节极限与配合的基本术语和定义第三节光滑圆柱件的极限与配合及其选择第四节形状与位置公差及其选择第五节表面粗糙度及其选择思考题及习题第四章平面机构的结构分析第一节概述第二节运动副及其分类第三节平面机构的运动简图第四节平面机构的自由度第五节平面机构的组成原理和结构分析思考题及习题第五章平面连杆机构第一节概述第二节铰链四杆机构的基本型式及其演化第三节平面四杆机构曲柄存在的条件和几个基本概念第四节平面四杆机构的设计思考题及习题第六章凸轮机构第一节概述第二节从动件常用运动规律第三节图解法设计平面凸轮轮廓第四节解析法设计平面凸轮轮廓第五节凸轮机构基本尺寸的确定思考题及习题第七章摩擦轮传动和带传动第一节概述第二节磨擦轮传动第三节磨擦无级变速器第四节带传动第五节同步带传动第六节其它带传动简介思考题及习题第八章齿轮传动第一节概述第二节齿廓啮合基本定律第三节渐开线齿廓曲线第四节渐开线齿轮各部分的名称、符号和几何尺寸的计算第五节渐开线直齿圆柱齿轮传动第六节渐开线齿廓的切制原理、根切和最少齿数第七节变位齿轮第八节斜齿圆柱齿轮传动第九节齿轮传动的失效形式和材料第十节圆柱齿轮传动的强度计算第十一节圆锥齿轮传动第十二节蜗杆传动第十三节轮系第十四节齿轮传动精度第十五节齿轮传动的空回第十六节齿轮传动链的设计思考题及习题第九章螺旋传动第一节概述第二节滑动螺旋传动第三节滚珠螺旋传动第四节静压螺旋传动简介思考题及习题第十章轴、联轴器、离合器第一节概述第二节轴第三节联轴器第四节离合器思考题及习题第十一章支承第一节概述第二节滑动摩擦支承第三节滚动摩擦支承第四节弹性摩擦支承第五节流体摩擦支承及其它形式支承第六节精密轴承思考题及习题第十二章直线运动导轨第一节概述第二节滑动摩擦导轨第三节滚动摩擦导轨第四节弹性摩擦导轨第五节静压导轨简介思考题及习题第十三章弹性元件第一节概述第二节弹性元件的基本特性第三节螺旋弹簧第四节游丝第五节片簧第六节热双金属弹簧第七节其它弹性元件简介思考题及习题第十四章联接第一节概述第二节机械零件的联接第三节机械零件与光学零件的联接思考题及习题第十五章仪器常用装置第一节概述第二节微动装置第三节锁紧装置第四节示数装置第五节隔振器思考题及习题第十六章机械的计算机辅助设计第一节概述第二节计算机辅助设计系统的原理与构成第三节表格和线图的处理第四节机械优化设计第五节设计举例思考题及习题参考文献精密机械设计(庞振基黄其圣著)目录本书对精密机械及仪器仪表中常用机构和零部件的工作原理、适用范围、结构、设计计算方法，以及工程材料、零件几何精度的基础知识等诸方面均作了较为详细的阐述。

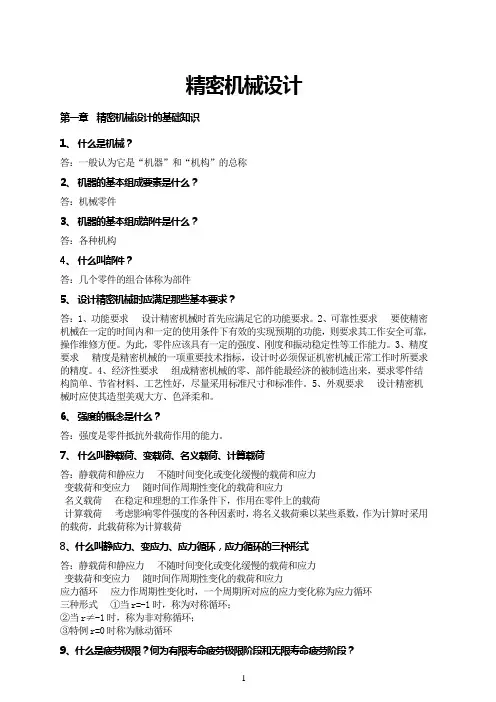

精密机械设计第一章精密机械设计的基础知识1、什么是机械？答：一般认为它是“机器”和“机构”的总称2、机器的基本组成要素是什么？答：机械零件3、机器的基本组成部件是什么？答：各种机构4、什么叫部件？答：几个零件的组合体称为部件5、设计精密机械时应满足那些基本要求？答：1、功能要求设计精密机械时首先应满足它的功能要求。
2、可靠性要求要使精密机械在一定的时间内和一定的使用条件下有效的实现预期的功能，则要求其工作安全可靠，操作维修方便。
为此，零件应该具有一定的强度、刚度和振动稳定性等工作能力。
3、精度要求精度是精密机械的一项重要技术指标，设计时必须保证机密机械正常工作时所要求的精度。
4、经济性要求组成精密机械的零、部件能最经济的被制造出来，要求零件结构简单、节省材料、工艺性好，尽量采用标准尺寸和标准件。
5、外观要求设计精密机械时应使其造型美观大方、色泽柔和。
6、强度的概念是什么？答：强度是零件抵抗外载荷作用的能力。
7、什么叫静载荷、变载荷、名义载荷、计算载荷答：静载荷和静应力不随时间变化或变化缓慢的载荷和应力变载荷和变应力随时间作周期性变化的载荷和应力名义载荷在稳定和理想的工作条件下，作用在零件上的载荷计算载荷考虑影响零件强度的各种因素时，将名义载荷乘以某些系数，作为计算时采用的载荷，此载荷称为计算载荷8、什么叫静应力、变应力、应力循环，应力循环的三种形式答：静载荷和静应力不随时间变化或变化缓慢的载荷和应力变载荷和变应力随时间作周期性变化的载荷和应力应力循环应力作周期性变化时，一个周期所对应的应力变化称为应力循环三种形式①当r=-1时，称为对称循环；②当r≠-1时，称为非对称循环；③特例r=0时称为脉动循环9、什么是疲劳极限？何为有限寿命疲劳极限阶段和无限寿命疲劳阶段？答：当循环特性r 一定时，应力循环N 次后，材料不发生疲劳破坏时的最大应力称为疲劳极限，用表示，0N 称为循环基数，0N N ≥区为无限寿命区，0N N ≤区为有限寿命区。
机械设计之导轨的结构布局设计我采用的说明图纸，是我以前做过的产品的设计图纸，在设计结构上肯定是比较个人风格一些的，可能和很多这一行的设计工程师有不一样的地方，或者你们有更好的实现的结构和布局，比我的现在采用的结构更优化，更具推广和实用意义，所以对一些带有个人化特点的介绍，只供大家做一个设计方面的参考，我并没有规定说，以后这个类型的直线导轨一定要采用我的这种结构布局，在这里我只是给大家理顺一个思路，并把我以前在设计过程中，制造过程中，装配过程中，调试过程中，售后过程中所遇到的一些经验和教训呈现给大家，希望大家以后在你的职业生涯中尽量少走弯路，少交点学费，少碰点钉子。
这是一台立式加工中心的光机图纸，其中紫色线条部分就该加工中心的X、Y、Z 三相直线导轨的布置位置，他们的功能就是实现该加工中心X、Y、Z三个方向的传动。
其中X、Y两个方向是水平放置的，而Z向是垂直放置的，这个在直线导轨选型的时候，是需要和导轨供应商确认好放置方式的，你必须告诉供应商你的导轨是用于什么样的状态，是水平，还是垂直，或者是悬空等，供应商在给你做定型推荐的时候，他们也会根据你的使用情况来推荐给你最时候的直线导轨。
再上一张图纸，我们从侧面来看一下，这X、Y、Z三个方面的导轨布局是一个什么样的情况。
如果你是一个有相当经验的机械行业从业者，其实你是应该可以根据上面这两个图纸画出这个立式加工中心的大件图纸了，因为无论是改设备的结构，还是外形，这两张图纸都作了很好的呈现，尤其是一些细节也有了相对详细的描述。
以上给你参考的是一个光机装配图，在一些细节上的表述我会在接下来的图纸里给大家介绍。
我们今天抽取这个立式加工中心的底座来给大家介绍，下面还是要上图说话。
以上这张图就是一个底座的直线导轨装配图，紫色的部分就是导轨的装配状态，在设计的过程中，需要注意的是导轨的跨度的选取，即两条导轨之间的距离，这在某种程度上决定了机床加工的刚性和稳定性，也决定了机床精度的稳定性，同时我们还需要考虑一个关键点，那就是润滑油的聚集与回收，因为这种类型的机床，直线导轨和丝杆都是采用润滑站进行定时定点润滑的，所以润滑后的废油如何收集是一个需要考虑的关键点，如果不作这方面的考虑，那机床在正常使用时，润滑油会四处横流，弄脏一地，这也是体现设计能力和工业水准的地方。
精密机械设计基础(Fundamentals of Precision Machinery Design)课程编号：03410034学分：3.5学时：56 (其中：讲课学时：50实验学时：6上机学时：0)先修课程：工程图学、工程力学适用专业：测控技术与仪器，光信息科学与工程等专业教材：《精密机械设计》，庞振基，机械工业出版社，2004年3月第1版一、课程性质与课程目标(-)课程性质《精密机械设计基础》主要讲授精密机械及仪器仪表中常用机构和零部件的工作原理、适用范围、结构、设计计算方法，以及工程材料、零件几何精度的基础知识等。
具体内容包括精密机械设计的基础知识，工程材料和热处理，零件的几何精度，平面机构的结构分析，平面连杆机构，凸轮机构、摩擦轮和带轮传动，齿轮传动，轴、联轴器、离合器，支承。
本课程强调工程观点、定量运算、实验技能和设计能力的训练，强调理论与实际的结合，提高分析问题、解决问题的能力。
止匕外，由于本课程是一门理论与实践密切结合的设计性课程，在教学过程中，除进行理论讲课外，还安排有习题课、实验课及课程设计等实践性教学环节。
为培养复合型人才奠定了工程基础。
(-)课程目标.能正确描述机械和精密机械的基本概念，及零件的设计方法；1.根据材料的分类，能正确划分常用工程材料；根据各种热处理方法的不同，在实际应用中能正确选用合适的热处理手段；2.能正确计算孔和轴配合的各种尺寸；能在图纸上正确标注形位公差和粗糙度等；.能正确绘制出给定实际机构的运动简图；能对给定的高副机构进行低代处理；能利用机构的组成原理正确进行结构分析；3.根据钱链四杆机构中曲柄存在的条件，由已知条件能求出未知杆长范围；能运用常见钱链四杆机构的设计方法，进行合理设计；.根据凸轮机构从动件常用运动规律，由给定的条件能用图解法设计常见的凸轮机构;4.能正确进行带传动中带的受力分析，能根据给定的工作条件正确选择合适的带传动;.能合理地设计直齿圆柱齿轮传动，并能正确进行校核；能利用适当的方法，正确计算各种轮系的传动比。
第一章 结构设计中的静力学平衡1-1 解：力和力偶不能合成；力偶也不可以用力来平衡。
1-2 解：平面汇交力系可以列出两个方程，解出两个未知数。
取坐标系如图，如图知 ()100q x x = 1-3 解：则载荷q(x) 对A 点的矩为1()()(2)66.7()A M q q x x dx KN m =⋅-≈⋅⎰1-4 解：1）AB 杆是二力杆，其受力方向如图，且 F A ’＝F B ’2）OA 杆在A 点受力F A ，和F A ’是一对作用力和反作用力。
显然OA 杆在O 点受力F O ，F O 和F A 构成一力偶与m 1平衡，所以有 1sin300A F OA m ⋅⋅︒-=代入OA = 400mm ，m 1 = 1N ⋅m ，得 F A =5N 所以F A ’＝F A ＝5N ， F B ’＝ F A ’＝5N ，即 杆AB 所受的力S ＝F A ’＝5N3）同理，O 1B 杆在B 点受力F B ，和F B ’是一对作用力和反作用力，F B ＝F B ’＝5N ；且在O 1点受力F O1，F O1和F B 构成一力偶与m 2平衡，所以有 210B m F O B -⋅= 代入O 1B =600mm ，得 m 2=3N.m 。
1-5 解：1）首先取球为受力分析对象，受重力P ，墙 壁对球的正压力N 2和杆AB 对球的正压力N 1，处于平衡。
有：1sin N P α⋅= 则 1/s i n N P α=2）取杆AB 进行受力分析，受力如图所示， 杆AB 平衡，则对A 点的合力矩为0： 1()cos 0A M F T l N AD α=⋅⋅-⋅=3）根据几何关系有(1cos )sin tan sin a a a AD αααα+=+=最后解得：2211/cos 1sin cos cos Pa Pa T l l αααα+=⋅=⋅- 当2cos cosαα-最大，即α＝60°时，有T min ＝4Pa/l 。
