曝气器设计

曝气池设计计算第二部分：生化装置设计计算书说明：本装置污水原水为石油炼制污水、生活污水，要求脱氮。

污水处理时经隔油、LPC除油、再进行生化处理，采用活性污泥工艺。

根据处曝气池设计计算备注一、工艺计算（采用污泥负荷法计算）理要求选用前置反硝工艺——缺氧（A）、一级好氧（O1）、二级好氧（O2）三级串联方式，不设初沉池。

本设计的主要内容是一级好氧装置的曝气池、二沉池及污泥回流系统。

曝气池设计计算部分曝气池设计计算部分1．处理效率E%100%100⨯=⨯=LaLrLa Lt La E －式中 La ——进水BOD 5浓度，kg/m 3, La=0.2kg/m 3Lt ——出水BOD 5 浓度，kg/m 3，Lt ＝0.02kg/m 3 Lr ——去除的BOD 5浓度，kg/m 3Lr=0.2－0.02=0.18kg/m 3 %90%1002.002.02.0=⨯-=E 2．污水负荷N S 的确定选取N S ＝0.3 kgBOD 5／kgMLVSS ·d 3．污泥浓度的确定 （1）混合液污泥浓度（混合液悬浮物浓度）X (MLSS)()SVI110 3R r R X +⨯=式中 SVI ——污泥指数。

根据N S魏先勋305页BOD 去除率E＝90％ N S ＝0.3三废523页值，取SVI=120r——二沉池中污泥综合指数，取r=1.2R——污泥回流比。

取R=50%曝气池设计计算备注曝气池设计计算部分曝气池设计计算部分()3.35.01120102.15.03=+⨯⨯⨯=X kg/m 3（2）混合液挥发性悬浮物浓度X ＇ (MLVSS)X ＇＝f X式中 f ——系数，MLVSS/MLSS ，取f =0.7X ＇＝0.7×3.3＝2.3 kg/m 3（3）污泥回流浓度Xr333kg/m 102.112010 10=⨯=⋅=rSVI Xr4．核算污泥回流比R()RR X Xr +=1R R )1(3.310+⨯=R ＝49%，取50%5．容积负荷NvNv ＝X ＇Ns＝2.3×0.3＝0.69 X ＝3.3kg/m 3魏先勋305页X ＇=3.3kg /m 3 高俊发137页 Xr ＝10kg/m 3曝气池设计计算部分kgBOD 5/m 3·d 6．曝气池容积V3m 3763.03.218.02460 '=⨯⨯⨯=⋅⋅=NsX Lr Q V式中 Q ——设计流量，m 3/d 。

・11・给水排水Vol.23No.51997潘涛邬扬善王绍堂[提要]射流曝气是继鼓风曝气和机械曝气之后的第三类曝气方法。

射流器构造简单、运行可靠,尤其适合于中小型污水处理装置的曝气。

本文介绍了射流器流体运动的基本理论和国内外描述射流器最佳性能包络线的经验方程,指出喉管长径比是射流器结构的重要参数,短喉管射流器适用于背压高的场合。

作者在直径114m ,高615m 的三相流化床内进行了不同长径比和不同面积比的射流器性能试验和清水充氧试验,得出短喉管合适的喷嘴面积比为419,长径比为510,其氧转移效率为25%,动力效率为110k g O 2/(k W ・h )。

并依据试验给出了短喉管射流器的设计方法。

[关键词]射流曝气器喉管长径比喷嘴面积比机械效率充氧能力流化床一、射流曝气概述国外用射流器作为污水生化处理的充氧设备可以追溯到本世纪四十年代。

当时,美国的Do w 化学公司将射流曝气法用于规模为1815万m 3/d 的污水处理厂。

五、六十年代,射流曝气法在国外应用得更多,并逐渐成为继鼓风曝气和机械曝气后的第三类曝气法。

国内对射流曝气法的研究和应用始于七十年代,主要用在中小型污水处理装置中。

用作曝气的射流器,构造和种类是多种多样的,目前国内外研究和应用较多的仍是自吸式单级单喷嘴射流器,其结构如图1所示。

它构造简单,加工容易,运行可靠。

本试验亦选用这种形式的射流器作为三相生物流化床的充氧设备。

射流器实质上是一种集吸气和混合反应于一体的曝气设备,它通过液体射流对气体进行抽吸和压缩。

由于射流器内部流体的运动属于液气两相流,而水和空气之间密度和热容相差很大,因而流动状态非常复杂。

通过对有机玻璃射流器内流动状态的观察发现,射流器流态可分为三个阶段(图2)[1]。

11液体射流与气体相对运动段(Ⅰ)喷嘴射出的液体射流是密实的柱状。

由于射流边界层与气体之间的粘滞作用,气体被带入喉管,液气二者作相对运动,且均为连续介质。

高速的液体射流由于受外界扰动影响,在离开喷嘴一段距离后,产生脉动和表面波。

曝气池设计标准曝气池是水处理工程中常见的一种污水处理设备，用于在生物处理过程中提供氧气，促进细菌的生长和代谢，从而加速有机物质的降解。

曝气池的设计标准对于保障污水处理效果、节约能源、延长设备使用寿命具有重要意义。

下面就曝气池设计标准进行详细介绍：一、曝气池设计标准概述1. 设计依据：曝气池的设计应符合国家相关的环保标准和污水处理工艺要求，以及生产单位的工艺流程和排放标准。

2. 设计参数：曝气池的设计应根据处理水量、水质和污水特性等因素进行综合考虑和计算，确定曝气池的尺寸、容积、气水比等重要参数。

3. 设计原则：曝气池的设计应遵循合理节能、操作维护便利、生物降解效果显著、除臭净化等原则进行设计。

二、曝气池设计标准的内容1. 尺寸和容积：曝气池的尺寸和容积应根据处理水量、曝气需氧量（AOR）、气水比、居住时间等因素进行合理计算和确定。

2. 曝气系统：曝气系统的设计应符合处理水量和水质情况，选用适当的曝气器类型和规格，保证充分的氧气传递和混合。

3. 污泥搅拌：曝气池一般需要进行周期性的污泥搅拌以促进氧气传递和混合，设计时应考虑搅拌设备的布置和功率大小。

4. 气水混合：设计时需要注意气水混合的均匀性和效率，通过合理设置曝气器布置和气孔形式等来提高气水传质效率。

5. 污水分布：曝气池内的污水分布应均匀，设计时需要设置合理的进水和出水方式，避免死水区和渠流不畅的问题。

6. 氧气传质：为了提高氧气传质效率，曝气池的设计应采用适当的气水混合方式，避免气泡过大或者堆积区域的出现。

7. 污水处理效果：曝气池的设计应以提高污水处理效果为目标，保证生物降解效率高、COD和氨氮去除率较高。

8. 操作维护和安全性：曝气池的设计应考虑操作维护便利性和设备安全性，保证设备长期稳定运行。

三、曝气池设计标准的确认和验收1. 设计确认：曝气池的设计方案应经过设计单位的审核确认，以及有关主管部门的审批确认，才能进行实施。

2. 设备采购：曝气池的设备采购应符合国家相关标准和质量要求，确保设备的可靠性和耐用性。

曝气系统设计计算方法一（1）设计需氧量AORAOR=去除BOD 5需氧量-剩余污泥中BOD u 氧当量+NH 4+-N 消化需氧量-反消化产氧量碳化需氧量：()0e d MLVSS =YQ S S -K V X x P -⨯⨯=0.6×44000×（0.248-0.003）-4434.1×4×1.75/15=4399kg/d 消化需氧量：D 1——碳化需氧量()2/kgO d D 2——消化需氧量()2/kgO dx P ——剩余污泥产量kg/d Y ——污泥增值系数，取0.6。

k d ——污泥自身氧化率，0.05。

0S ——总进水BOD 5(kg/m 3) e S ——二沉出水BOD 5(kg/m 3) MLVSS X ——挥发性悬浮固体(kg/m 3)0N ——总进水氨氮()()()0e12440000.2480.0031.42 1.4243999607/0.680.68xQ S S D P kgO d -⨯-=-=-⨯=()()002024.57 4.5712.414.5744000562 4.5712.4%439910008365/e x D Q N N P kgO d=--⨯⨯=⨯⨯-⨯-⨯⨯=e N ——二沉出水氨氮Q ——总进水水量m 3/d每氧化 1mgNH 4+-N 需消耗碱度7.14mg ；每还原1mgNO 3—-N 产生碱度3.57mg ；去除1mgBOD 5产生碱度0.1mg 。

剩余碱度S ALK1=进水碱度-消化消耗碱度+反消化产生碱度+去除BOD 5产生碱度 假设生物污泥中含氮量以12.4％计，则： 每日用于合成的总氮=0.124*4399=545即，进水总氮中有 545*1000/44000=12.4mg/L 被用于合成被氧化的NH 4+-N 。

用于合成被氧化的NH 4+-N ： =56-2-12.4=41.6mg/L所需脱硝量 =（进水总氮-出水总氮）-28=68-12-12.4 =43.6mg/L 需还原的硝酸盐氮量:因此，反消化脱氮产生的氧量 ： 总需氧量：AOR=9607+8365-1560=164122/kgO d 最大需氧量与平均需氧量之比为1.4，则去除每1kgBOD 5的需氧量322.86 2.86545.61560/T D N kgO d ==⨯=123D D D =+-max 221.4 1.41641222977/957/AOR R kgO d kgO h ==⨯==()()02516412440000.2480.0031.5/e AORQ S S kgO kgBOD =-=-=4400012.4545.6/1000T N mg L⨯===-（进水氨氮量—出水氨氮量）用于合成的总氮量()()()()2020024.1-⨯-⨯=T LT sm s C C C AOR SOR βρα（2）标准需氧量采用鼓风曝气，微孔曝气器。

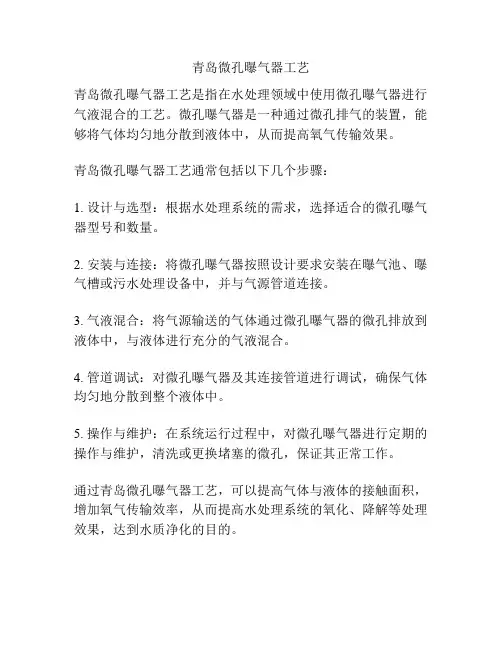

青岛微孔曝气器工艺
青岛微孔曝气器工艺是指在水处理领域中使用微孔曝气器进行气液混合的工艺。

微孔曝气器是一种通过微孔排气的装置，能够将气体均匀地分散到液体中，从而提高氧气传输效果。

青岛微孔曝气器工艺通常包括以下几个步骤：
1. 设计与选型：根据水处理系统的需求，选择适合的微孔曝气器型号和数量。

2. 安装与连接：将微孔曝气器按照设计要求安装在曝气池、曝气槽或污水处理设备中，并与气源管道连接。

3. 气液混合：将气源输送的气体通过微孔曝气器的微孔排放到液体中，与液体进行充分的气液混合。

4. 管道调试：对微孔曝气器及其连接管道进行调试，确保气体均匀地分散到整个液体中。

5. 操作与维护：在系统运行过程中，对微孔曝气器进行定期的操作与维护，清洗或更换堵塞的微孔，保证其正常工作。

通过青岛微孔曝气器工艺，可以提高气体与液体的接触面积，增加氧气传输效率，从而提高水处理系统的氧化、降解等处理效果，达到水质净化的目的。

曝气系统设计规划方案1. 简介曝气系统是污水处理工程中的重要组成部分之一，用于增加氧气溶解度以促进污水中有机物的降解和氮、磷等营养物质的去除。

本文档将介绍曝气系统的设计规划方案，旨在提供一个简单且有效的方法来设计并实施曝气系统。

2. 设计原则- 效率性：曝气系统应具有高效、节能的特点，确保在提供足够的氧气供应的同时最大限度地减少能耗。

效率性：曝气系统应具有高效、节能的特点，确保在提供足够的氧气供应的同时最大限度地减少能耗。

- 可靠性：系统应具备稳定可靠的运行特性，能够适应不同水质和水量变化，以确保连续和持久的处理效果。

可靠性：系统应具备稳定可靠的运行特性，能够适应不同水质和水量变化，以确保连续和持久的处理效果。

- 可维护性：系统设计应考虑易于维护和检修，以降低维护成本并保证设备长期可靠运行。

可维护性：系统设计应考虑易于维护和检修，以降低维护成本并保证设备长期可靠运行。

3. 设计步骤3.1 确定氧需量在设计曝气系统前，首先需要准确确定污水的氧需量。

可以通过实验室分析或参考相关标准来确定污水中有机物的浓度，并据此计算出所需氧气的量。

3.2 选择曝气器类型根据不同的处理要求和控制目标，可以选择不同类型的曝气器，如机械式曝气器、喷射式曝气器、曝气罩等。

在选择时需要考虑处理效果、维护要求和投资成本等因素。

3.3 确定气体供应方式曝气系统通常采用气体供应方式来提供氧气。

可以选择压缩空气或纯氧供应，根据实际需求选择合适的供气方式。

3.4 设计气体传输管道根据曝气器的位置和布置情况，设计适当的气体传输管道，确保气体能够有效地传输到曝气器，并考虑管道的阻力和损失，以保证气体的流量和压力达到要求。

3.5 控制系统设计曝气系统还需要配备相应的控制系统，以监测和控制气体供应、流量和压力等参数，并根据实际情况进行调整和优化。

4. 实施和维护在系统设计完成后，进行系统的实施和运行。

在实际运行过程中，需要进行定期的检查和维护，包括清洗曝气器、更换损坏部件等，以确保系统的正常运行和效果的稳定。

鼓风曝气系统的计算、设计及曝气器工作原理关键词 : 鼓风曝气系统曝气器设计思路计算实例自然界中的生物现象无所不在～对于进入水体中的有机物～水体中的微生物一般都可以和其发生反应～一部分被微生物吸收的有机物分解成简单的无机物～同时释放出能量～作为微生物自身生命活动的能量。

另一部分有机物则作为其生长繁殖所需要的构成物质～合成新的原生质。

废水的生物处理就是人为地营造一个适于微生物生长的环境～以非常高的微生物浓度消化有机污染物～为了达到这个目的～保证微生物的正常生长～就要满足微生物的生长条件。

在好氧生物法中～供氧是重要的环节,保证高浓度的微生物生长对氧的要求～要有一个曝气系统。

废水处理有化学方法和生物处理之分～现在的研究及生产实践多侧重于生物处理～以有机污染物作为微生物的食料～达到消耗去除掉的目的～完成有机物的形态转变,在生物处理中有好氧生物处理法和厌氧生物处理法之分。

一、一、鼓风曝气系统的目的:在生物好氧处理废水法中～由于生物需氧～必须对水体鼓风送氧～保证处理目的的达到～并起到搅拌作用。

二、曝气系统的组成:鼓风曝气系统由空压机、空气扩散装置和一系列连通的管道所组成,可以细分为:风机、主风管、干管、支管、曝气器、底座、支撑～还有清洗系统。

设计中包括:风机、风机房、风管系统、空气扩散装置,曝气头,～并进行布置。

,溶解于水中氧以分子态氧存在～见《医院污水处理》p62,三、三、气器工作原理:在曝气系统中最主要的是空气扩散器也称为曝气器。

空压机将空气通过一系列管道输送到安装在池底部的空气扩散装置～经过扩散装置～使空气形成不同尺寸的气泡。

气泡在扩散装置出口出形成～尺寸则取决于空气扩散装置的形式～气泡经过上升和随水循环流动～最后在液面处破裂～在这一过程中产生氧向混合液中转移的作用。

曝气器分为许多种～包括大、小气泡曝气器、曝气管、射流曝气器。

现在比较先进的是微孔曝气器～它的工作原理是利用特制的曝气膜片产生的微小气泡～造成较大的气液接触面积～获得较高的氧利用率。

SBR工艺曝气系统曝气安装（改造技术方案）石家庄市永峰环保设备有限公司2015年3月19日SBR工艺曝气系统曝气器安装方案一、现场状况：1、原有曝气系统运行不稳定，故障率高，不能达到原设计技术要求，我们分析有以下原因：1）、风机风量和曝气器总通气量不匹配，风机风量过大，使曝气器长期高负荷运行，缩短了曝气器使用寿命。

2）、曝气器的材质或者原材料生产没有达到技术要求。

3）、再有就是在安装曝气器时现场的各种情况，也会缩短曝气器的使用寿命。

现场采用SBR工艺,曝气系统一般采用底部固定曝气，在曝气器上面安装各种生物膜填料，这样布置在产品使用周期内，一般不会出现故障，而且运行情况良好，出现上述情况才会缩短使用寿命，影响使用效果。

对于以上的问题，我们要使所选用的曝气器总通气量必须和风机风量相匹配，曝气器的布置必须均匀不能留有曝气死角，选用便于安装拆卸，维修方便，使用寿命长的曝气器。

二、产品参数及需要数量管式可提升曝气器参数：通气量：8m³/h服务面积：1.8—2平米有效长度：2米氧利用率：大于35%现场风机三台，两用一备，通气量为2.82*2*60=338.4m³/h按通气量计算曝气器所需数量为338.4÷4=42.4套需要布置曝气器的池子面积为4.35*6.4+4.5*5.6+4.5*5.6=78.2平米按每套服务面积所需数量为78.2÷1.8=43.4套曝气器的数量确定首先以风机风量为主要参考指标，其次是根据安装面积大小均匀布置，最终确定曝气器数量为42套。

三、 SBR工艺的曝气方式，是在填料下方曝气，是需氧量高的区域，应适当加大安装密度，调节曝气池只是起到均质，均量的调节作用，安装数量适当减少。

我们的管式可提升曝气器采用不锈钢支架，使用寿命达到5-8年，其余支架部分为耐腐蚀，耐老化的ABS材质，寿命5年以上，曝气器膜片为易损耗产品，三年为一更换周期。

我们的曝气器可多次重复拆装使用，不影响使用效果，可在不停止运行的情况下进行检修更换。

XX建设标准化协会标准鼓风曝气系统设计规程Design standard of aeration blowing systemCECS 97 : 97主编单位：XX 建筑工程学院审查单位：XX建设标准化协会工业给水排水委员会批准日期：1997 年12 月30 日前言现标准《鼓风曝气系统设计规程》CECS 97：97 为XX建设标准化协会标准，推荐给有关单位使用。

在使用过程中，请将意见及有关资料寄交XX和平街北口中国XX工程公司XX建设标准化协会工业给水排水委员会（邮编：100029），以便修订时参考。

本规程主编单位：XX建筑工程学院主要起草人：XX、XXXX建设标准化协会1997 年12 月30 日1 总则1.0.1 为使生物处理曝气系统设计满足工程建设需要，特制定本规程。

1.0.2 本规程包括曝气器、供风管道、风机的选型及机房设计。

1.0.3 本规程适用于新建、扩建、改建的城市污水处理工程或工业污水处理工程中的生物处理鼓风曝气系统的设计计算。

1.0.4 鼓风曝气系统设计除按本规程执行外，尚应符合现行有关的国家标准的规定。

2 术语2.0.1 曝气器aerator用于水中充氧兼搅拌的基本器具或设备。

2.0.2 微孔曝气器fine bubble aerator空气通过多孔介质，在水中产生气泡直径小于3mm的高效曝气器。

2.0.3 中大气泡曝气器middle and large air bubble aerator空气通过曝气器在水中产生气泡直径大于3mm以上的曝气器。

2.0.4 可张中、微孔曝气器openable middle and fine bubble aerator空气通过具有弹性材质的微孔曝气器或软管时，其上孔缝张开，停止供气时孔缝闭合的一种曝气器。

2.0.5 双环伞型曝气器double rings umbrella aerator一种具有双环类似伞状的，在水中产生中大气泡的曝气器。

2.0.6 曝气器标准状态充氧性能oxygenc transfer performance指单个曝气器在大气压力为、水温为20℃时，对清水的充氧性能。

设计计算书
一、设计基本资料：
1、系统总风量:4375m³/hr；
2、一级硝化池数量：2座；
3、一级硝化池尺寸：14mL×8mW×8mWH；
4、单座一级硝化池风量：1860m³/hr；
5、二级硝化池数量：1座；
6、二级硝化池尺寸：6.8mL×5.5mW×8mWH；
7、单座二级硝化池风量：655m³/hr；
二、喷嘴参数
1、50X单个喷嘴流量40.51m³/hr，流速以14m/s计；
2、65X单个喷嘴流量69.79m³/hr，流速以14m/s计；
3、80X单个喷嘴流量98.91m³/hr，流速以14m/s计；
三、设计选型
1、一级硝化池：
风量：1860m³/hr·座；
气水比：2.5:1；
循环水量：1860/2.5=744m³/hr，实取750m³/hr；
50X喷嘴数量：18个；
65X喷嘴数量：10个；
80X喷嘴数量：8个；
单台选用喷嘴数为双数，最低选用6个，最高不超过12个；
2、二级硝化池：
风量：655m³/hr·座；
气水比：2.5:1；
循环水量：655/2.5=262m³/hr，实取260m³/hr；
50X喷嘴数量：6个；
65X喷嘴数量：4个；
80X喷嘴数量：2个；
单台选用喷嘴数为双数，最低选用6个，最高不超过12个；
三、附件。

鼓风曝气系统设计规程一、引言鼓风曝气系统是污水处理厂中常用的气体输送系统之一，广泛应用于生活污水、工业废水等领域。

本文旨在阐述鼓风曝气系统的设计规程，包括设计原则、设备选型、管道布置等方面的内容，以期为工程师提供一份参考，确保系统的高效运行。

二、设计原则1. 气体输送能力：根据处理厂的规模和水质要求，确定曝气系统的设计气体输送量。

根据实际需要，确定鼓风机的数量和容量，确保系统能够满足曝气需求。

2. 高效能耗：选择高效节能的鼓风机和气体输送管道，降低能耗，提高系统的运行效率。

3. 可靠性：选用可靠的设备和材料，确保系统能够长期稳定运行，减少维护和修理的频率。

4. 安全性：考虑设备和管道的安全性，避免泄漏和爆炸等安全事故的发生。

三、设备选型1. 鼓风机：选择适合曝气系统的鼓风机，考虑其风量、风压和功率等参数，确保满足系统的气体输送需求。

常见的鼓风机有离心鼓风机、轴流鼓风机等。

2. 气体输送管道：根据实际输送气体的特性和输送距离，选择适合的管道材料和直径。

常见的管道材料有塑料、不锈钢等，管道直径的选取应结合鼓风机的风量和压力来确定。

四、管道布置1. 管道长度：尽量减少气体输送管道的长度，降低压力损失。

对于较长的管道，应增加支撑和固定装置，避免管道的振动和破裂。

2. 弯头和阀门：合理设置弯头和阀门，减少系统的阻力，提高气体的流动效率。

避免过多弯头和阀门的使用，以免影响系统的性能。

3. 分支管道：根据曝气系统的布局和气体输送需求，合理设置分支管道，确保气体能够均匀分布到各个曝气池中。

五、系统维护1. 定期检查：定期对鼓风机、管道和阀门等设备进行检查，确保其正常运行。

检查包括设备的噪音、振动、温度等参数的监测，以及设备的清洁和润滑等维护工作。

2. 故障处理：及时处理设备故障，包括更换损坏的零部件和修复管道漏损等。

在维修期间，应尽量减少系统的停机时间，确保处理厂的正常运行。

3. 记录和分析：建立设备维护记录和故障分析，及时掌握系统的运行情况，发现问题并采取相应的措施，提高系统的运行可靠性和效率。

XX建设标准化协会标准鼓风曝气系统设计规程Desig n sta ndard of aeratio n blow ing systemCECS 97 : 97主编单位：XX建筑工程学院审查单位：XX建设标准化协会工业给水排水委员会批准日期：1997年12月30日现标准《鼓风曝气系统设计规程》CECS 97 : 97为XX建设标准化协会标准，推荐给有关单位使用。

在使用过程中，请将意见及有关资料寄交XX和平街北口中国XX工程公司XX建设标准化协会工业给水排水委员会（邮编：100029）,以便修订时参考。

本规程主编单位：XX建筑工程学院主要起草人：XX XXXX建设标准化协会1997年12月30日1.0.1 为使生物处理曝气系统设计满足工程建设需要，特制定本规程。

1.0.2 本规程包括曝气器、供风管道、风机的选型及机房设计。

1.0.3 本规程适用于新建、扩建、改建的城市污水处理工程或工业污水处理工程中的生物处理鼓风曝气系统的设计计算。

1.0.4鼓风曝气系统设计除按本规程执行外，尚应符合现行有关的国家标准的规2术语2.0.1 曝气器aerator用于水中充氧兼搅拌的基本器具或设备。

2.0.2 微孔曝气器fine bubble aerator空气通过多孔介质，在水中产生气泡直径小于3mm勺高效曝气器。

2.0.3 中大气泡曝气器middle and large air bubble aerator空气通过曝气器在水中产生气泡直径大于3mm以上的曝气器。

2.0.4 可张中、微孔曝气器openable middle and fine bubble aerator空气通过具有弹性材质的微孔曝气器或软管时，其上孔缝张开，停止供气时孔缝闭合的一种曝气器。

2.0.5 双环伞型曝气器double rings umbrella aerator一种具有双环类似伞状的，在水中产生中大气泡的曝气器。

2.0.6 曝气器标准状态充氧性能oxyge nc tran sfer performa nee指单个曝气器在大气压力为0.1Mpa、水温为20E时，对清水的充氧性能。

曝气系统设计规划方案一、系统结构设计：1.气源系统：包括压缩空气机、气源净化装置和储气罐。

压缩空气机提供曝气系统所需的气体动力，气源净化装置用于除去压缩空气中的杂质和水分，储气罐用于平稳供气。

2.曝气装置：常见的曝气装置有喷气式曝气装置和曝气轮。

喷气式曝气装置通过空气自由落体下落形成的气液混合流，增加曝气效果；曝气轮通过旋转运动将空气导入水体中，增加混合程度。

3.曝气管道：包括进气管道和曝气管道。

进气管道将气体从气源系统输送到曝气装置，曝气管道分布在污水处理设备中的各个环节，保证气体均匀分布。

二、系统参数设计：1.曝气强度：根据水体需氧量和污水处理效果要求确定曝气强度。

通常以每小时单位水体曝气量（AOR）表示，是指每小时进入水体中的气体数量。

2.曝气时间：根据水体溶解氧含量和溶解氧需求确定曝气时间。

曝气时间越长，气体传递效率越高。

3.进气压力：由曝气装置的工作要求决定，需要保证足够的气体流量和压力以满足曝气装置的正常工作。

三、系统布局设计：1.曝气器的选择：根据水体特性和处理要求选择合适的曝气器类型，可以是喷气式曝气器、曝气轮等。

同时考虑曝气效果、能耗情况、维护难易程度等因素。

2.曝气器的布置：根据水体特性和系统参数确定曝气器的布置方式。

通常曝气器布置在池底，保证气泡传质的均匀性。

同时，要避免曝气器之间的干扰，以保证整个系统的效果。

3.气源系统与曝气装置的连接：气源系统与曝气装置之间的连接要简洁，同时考虑泄漏和安全问题。

合理选择管道直径和连接方式，避免压力损失和气体泄漏。

四、能源节约设计：1.选择高效节能的压缩空气机：根据实际需求选择合适的压缩空气机型号和配置，确保压缩空气机的负荷率和效率处于较高水平。

2.优化曝气装置设计：根据水体特性和处理要求，采用合适的曝气器类型和布置方式，以降低能耗。

避免曝气气泡聚集，减少能量浪费。

3.控制空气供给：根据实际处理需要，通过控制进气阀门或变频器等手段，合理调节空气供给，减少能源消耗。

管式曝气器工艺原理
管式曝气器工艺原理是利用管道中增压装置将空气送入水中，形成气泡进而增加氧气传递效率的一种曝气装置。

管式曝气器的工艺原理主要包括以下几个方面：
1. 压缩空气供给：通过增压装置将大气中的空气进行压缩，并通过管道输送到曝气器。

压缩空气的供给可以通过空气压缩机、风机等方式实现。

2. 曝气管道设计：曝气管道一般采用直径较小的管道，以增加空气在水中的接触面积，提高氧气传递效率。

曝气管道中通常设置有多个小孔或者喷口，以便产生细小的气泡。

3. 气泡生成：当压缩空气通过小孔或喷口进入水中时，会形成大量的气泡。

这些气泡的大小和数量直接影响到曝气效果，通常情况下，较小的气泡能够更好地与水接触，使氧气更容易溶解到水中。

4. 曝气效果：气泡在水中上升的过程中，会带动周围水体的运动，从而促进氧气的传递和混合。

此外，气泡也会为水体提供气体交换的表面积，进一步增加溶解氧的量。

总的来说，管式曝气器利用压缩空气在水中形成大量的气泡，通过气泡的上升和水体的流动，实现氧气的传递和混合，从而提高水体中的溶解氧浓度，促进水体中的生物活动。

XX建设标准化协会标准鼓风曝气系统设计规程Design standard of aeration blowing system CECS 97 : 97主编单位：XX建筑工程学院审查单位：XX建设标准化协会工业给水排水委员会批准日期：1997年12月30日前言现标准《鼓风曝气系统设计规程》CECS 97 ：97为XX建设标准化协会标准，推荐给有关单位使用。

在使用过程中，请将意见及有关资料寄交XX和平街北口中国XX工程公司XX建设标准化协会工业给水排水委员会（邮编：100029），以便修订时参考。

本规程主编单位：XX建筑工程学院主要起草人：XX、XXXX建设标准化协会1997年12月30日1 总则1.0.1 为使生物处理曝气系统设计满足工程建设需要，特制定本规程。

1.0.2 本规程包括曝气器、供风管道、风机的选型及机房设计。

1.0.3 本规程适用于新建、扩建、改建的城市污水处理工程或工业污水处理工程中的生物处理鼓风曝气系统的设计计算。

1.0.4鼓风曝气系统设计除按本规程执行外，尚应符合现行有关的国家标准的规定。

2 术语2.0.1 曝气器 aerator用于水中充氧兼搅拌的基本器具或设备。

2.0.2 微孔曝气器 fine bubble aerator空气通过多孔介质，在水中产生气泡直径小于3mm的高效曝气器。

2.0.3 中大气泡曝气器 middle and large air bubble aerator空气通过曝气器在水中产生气泡直径大于3mm以上的曝气器。

2.0.4 可张中、微孔曝气器openable middle and fine bubble aerator空气通过具有弹性材质的微孔曝气器或软管时，其上孔缝张开，停止供气时孔缝闭合的一种曝气器。

2.0.5 双环伞型曝气器double rings umbrella aerator一种具有双环类似伞状的，在水中产生中大气泡的曝气器。

2.0.6 曝气器标准状态充氧性能oxygenc transfer performance指单个曝气器在大气压力为0.1Mpa、水温为20℃时，对清水的充氧性能。

XX建设标准化协会标准鼓风曝气系统设计规程Design standard of aeration blowing systemCECS 97 : 97主编单位：XX建筑工程学院审查单位：XX建设标准化协会工业给水排水委员会批准日期：1997年12月30日前言现标准《鼓风曝气系统设计规程》CECS 97 ：97为XX建设标准化协会标准，推荐给有关单位使用。

在使用过程中，请将意见及有关资料寄交XX和平街北口中国XX工程公司XX建设标准化协会工业给水排水委员会（邮编：100029），以便修订时参考。

本规程主编单位：XX建筑工程学院主要起草人：XX、XXXX建设标准化协会1997年12月30日1 总则1.0.1 为使生物处理曝气系统设计满足工程建设需要，特制定本规程。

1.0.2 本规程包括曝气器、供风管道、风机的选型及机房设计。

1.0.3 本规程适用于新建、扩建、改建的城市污水处理工程或工业污水处理工程中的生物处理鼓风曝气系统的设计计算。

1.0.4 鼓风曝气系统设计除按本规程执行外，尚应符合现行有关的国家标准的规定。

2 术语2.0.1 曝气器aerator用于水中充氧兼搅拌的基本器具或设备。

2.0.2 微孔曝气器fine bubble aerator空气通过多孔介质，在水中产生气泡直径小于3mm的高效曝气器。

2.0.3 中大气泡曝气器middle and large air bubble aerator空气通过曝气器在水中产生气泡直径大于3mm以上的曝气器。

2.0.4 可张中、微孔曝气器openable middle and fine bubble aerator空气通过具有弹性材质的微孔曝气器或软管时，其上孔缝张开，停止供气时孔缝闭合的一种曝气器。

2.0.5 双环伞型曝气器double rings umbrella aerator一种具有双环类似伞状的，在水中产生中大气泡的曝气器。

2.0.6 曝气器标准状态充氧性能oxygenc transfer performance指单个曝气器在大气压力为0.1Mpa、水温为20℃时，对清水的充氧性能。
