某燃煤供热锅炉烟气除尘系统设计说明

某燃煤供热锅炉烟气除尘系统设计燃煤供热锅炉烟气除尘系统是指对于燃煤供热锅炉烟气中的固体颗粒物进行除尘处理的系统。

燃煤供热锅炉在工作过程中会产生大量的烟气，其中含有大量的固体颗粒物，这些固体颗粒物对环境和人体健康都会带来严重的危害。

因此，设计一个有效的烟气除尘系统对于保护环境和人民健康具有重要意义。

烟气除尘系统的设计应综合考虑燃煤供热锅炉的工况、烟气的组成、处理目标、除尘效率等因素。

下面将从系统的主要组成部分、工作原理和设计要点等方面进行详细介绍。

一、主要组成部分1.烟气进口：烟气进口是指将锅炉烟气引入除尘系统的部分，通常位于锅炉排烟管道的出口处。

2.过滤器：过滤器是烟气除尘系统的核心部分，主要用于分离和捕集烟气中的固体颗粒物。

常用的过滤器包括袋式过滤器、电除尘器等，其中袋式过滤器具有结构简单、除尘效率高等优点。

3.风机：风机用于提供除尘系统所需的气流，将烟气从锅炉排烟管道中吸入过滤器进行除尘处理。

4.废气出口：废气出口是指将经过除尘处理后的废气排放到大气中的部分。

二、工作原理烟气除尘系统的工作原理主要根据颗粒物在气流中的沉积、附着和捕集原理进行设计。

当燃煤供热锅炉燃烧煤炭时，产生的烟气中含有大量的固体颗粒物。

烟气进入除尘系统后，首先经过风机的作用被吸入过滤器中。

过滤器中设有滤袋，烟气通过滤袋时，固体颗粒物因惯性作用等原因沉积在滤袋的表面。

经过一段时间的运行，滤袋表面的颗粒物会越来越多，这时需要对滤袋进行清洗或更换。

清洗方式通常有机械振打、气体反吹、脉冲喷吹等方法。

通过清洗作用，将滤袋表面的颗粒物抖落或吹落，使其重新恢复到较好的过滤状态，以维持较高的除尘效率。

经过过滤器处理后，烟气中的固体颗粒物得到捕集，清洁的烟气从废气出口排出。

排放的烟气需要经过监测和检测，确保其达到国家和地方相关的排放标准。

三、设计要点在燃煤供热锅炉烟气除尘系统的设计中，需要综合考虑以下几个要点。

1.除尘效率：除尘效率是衡量烟气除尘系统性能的关键指标之一、除尘效率的高低直接影响到烟气的排放质量。

《大气污染控制工程》课程设计任务书指导教师：王琼宋剑飞颗粒物污染控制一、题目某燃煤采暖锅炉房烟气除尘系统设计二、目的通过课程设计进一步消化和巩固本课程所学内容，并使所学的知识系统化，培养运用所学理论知识进行净化系统设计的初步能力。

通过设计，了解工程设计的内容、方法及步骤，培养学生确定大气污染控制系统的设计方案、进行设计计算、绘制工程图、使用技术资料、编写设计说明书的能力。

三、设计原始资料锅炉型号：SZL4-13型，共4台（2.8MW×4）排烟温度：160 ℃烟气密度（标准状态下）：1.34kg/m3空气过剩系数：α=1.4排烟中飞灰占煤中不可燃成份的比例：16%烟气在锅炉出口前阻力：800Pa当地大气压力：97.86kPa冬季室外空气温度：-1℃空气含水（标准状态下）：按0.01293kg/m3烟气其他性质按空气计算煤的工业分析值：设计耗煤量：700kg/h（台）C ar=67% H ar=3.48% S ar=1.22% O ar=6.78%N ar=1% W ar=5.56% A ar=14.96% V ar=15.59%按锅炉大气污染物标准（GB13271-2001）中二类区标准执行。

烟尘浓度排放标准（标准状态下）：200mg/m3二氧化硫排放标准（标准状态下）：900mg/m3净化系统布置场地如图1所示的锅炉房北侧15m以内。

四、设计内容和要求1、燃煤锅炉排烟量及烟尘和二氧化硫浓度的计算。

2、净化系统设计方案的分析确定。

3、除尘器的比较和选择：确定除尘器类型、型号及规格，并确定其主要运行参数。

4、管网布置及计算：确定各装置的位置及管道布置，并计算各管段的管径、长度、烟囱高度和出口内径以及系统总阻力。

5、风机及电机的选择设计：根据净化系统所处理烟气量、烟气温度、系统总阻力等计算选择风机种类、型号机电动机的种类、型号和功率。

编写设计说明书：设计说明书按设计程序编写，包括方案的确定、设计计算、设备选择和有关设计的简图等内容。

某燃煤采暖锅炉房烟气除尘系统设计大气污染控制工程设计书2.1 设计任务颗粒污染物控制课程设计:某燃煤采暖锅炉房烟气除尘系统设计2.2 设计目的1.在研习设计资料的基础上，提出对烟气采用何种控制方式；2.设计系统的净化方案：管网的布局－除尘器的选型－动力设备（风机和电机）的选择3.设计方案的计算：计算各段管网的具体参数（管长、管径、连接方式）；确定除尘器的型号、运行参数；计算管网的阻力损失和烟囱的具体尺寸（高度、直径）；确定动力设备的种类、型号和参数。

4.编写设计书：设计书按照设计容编写。

2.3 设计原则基础数据可靠，总体布局合理。

避免二次污染，降低能耗，近期远期结合，满足安全要求。

采用成熟、合理、先进的处理工艺, 处理能力符合处理要求。

投资少能，耗和运行成本低，操作管理简单，具有适当的安全系数，各工艺参数的选择略有富余，并确保处理后的可以达标排放。

在设计中采用耐腐蚀设备及材料，以延长设施的使用寿命。

工程设计及设备安装的验收及资料应满足国家相关专业验收技术规和标准。

3.设计依据3.1 大气质量标准当地大气质量执行《大气环境质量标准》“GB13271-2001”中的二级标准。

3.2 烟尘排放浓度执行《大气环境质量标准》“GB13271-2001”中的二级标准。

4.设计原始资料锅炉型号： SZL4-13 型，共 3 台（ 2.8MW×4）注：该锅炉为抛煤机炉设计耗煤量： 750kg/ 台排烟温度： 180℃当地大气压力：970hPa烟气密度： 1.50kg/m 3；空气含水： 0.01293kg/m 3注：标准状况下且假定烟气的其余性质和空气一致煤的工业分析如下：C: 68% H: 4%S:1% O:5% N:1% W ar :6%A ar :15%注：假定灰分有60％进入到烟气中，锅炉烟气出口处阻力为1000Pa该锅炉排放污染物标准（GB13271-2001）中二类区标准执行，需要达到指标：3烟尘浓度排放标准： 200mg/m。

一、课程设计的题目某燃煤采暖锅炉房烟气除尘系统设计二、课程设计的目的通过课程设计进一步消化和巩固本能课程所学的内容，并使所学的知识系统化，培养运用所学理论知识进行进化系统实际的初步能力。

通过设计，了解工程设计的内容、方法及步骤，陪养学生确定大气污染控制系统的设计方案、进行设计计算、绘制工程图、使用技术资料、编写设计说明书的能力。

三、设计原始资料锅炉型号：SZL4-13型，共4台（2.8MW×4）设计耗煤量：600kg/h（台）排烟温度：180℃烟气密度（标准状态下）：1.34kg/m3空气过剩系数：α=1.35排烟中飞灰占煤中不可燃成分的比例：17%烟气在锅炉出口前阻力：850Pa当地大气压力：97.86kPa冬季室外空气温度：-5℃空气含水（标准状态下）按0.01293kg/m3烟气其他性质按空气计算煤的工业分析值：C Y=67% H Y=4% S Y=2% O Y=4%N Y=1% W Y=6% A Y=15% V Y=13%按锅炉大气污染物排放标准（GB13271-2001）中二类区标准执行。

烟尘浓度排放标准（标准状态下）：200mg/m3二氧化硫排放标准（标准状态下）：900mg/m3四、设计内容和要求⒈燃煤锅炉排烟量及烟尘和二氧化硫浓度的计算。

⒉净化系统设计方案的分析确定。

⒊除尘器的比较和选择：确定除尘器类型、型号及规格，并确定其主要运行参数。

⒋管网布置及计算：确定各装置的位置及管道布置。

并计算各管道的管径、长度、烟囱高度和出口内径以及系统阻力。

⒌风机及电机的选择设计：根据净化系统所处理烟气量、烟气温度、系统阻力等计算选择风机种类、型号及电动机的种类、型号和功率。

⒍编写设计说明书：设计说明书按设计程序编写、包括方案的确定，设计计算、设备选择和有关设计的简图等内容。

课程设计说明书应有封面、目录、正文、小结及参考文献等部分，文字应简明、通顺、内容正确完整，书写工整、装订成册。

⒎图纸要求⑴除尘器系统图一张（1号图或2号图）。

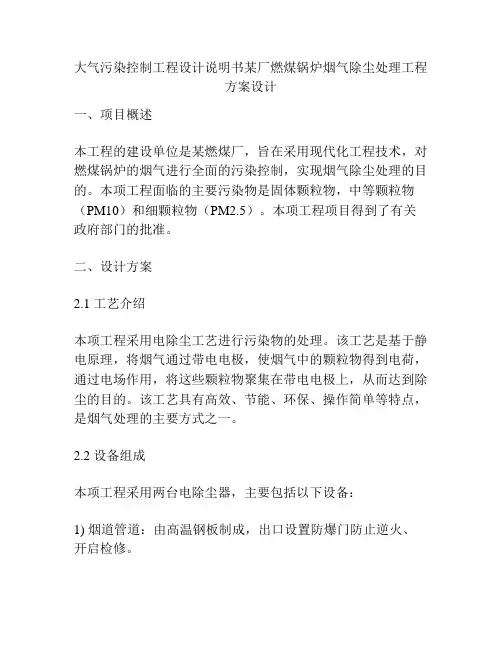

大气污染控制工程设计说明书某厂燃煤锅炉烟气除尘处理工程方案设计一、项目概述本工程的建设单位是某燃煤厂，旨在采用现代化工程技术，对燃煤锅炉的烟气进行全面的污染控制，实现烟气除尘处理的目的。

本项工程面临的主要污染物是固体颗粒物，中等颗粒物（PM10）和细颗粒物（PM2.5）。

本项工程项目得到了有关政府部门的批准。

二、设计方案2.1 工艺介绍本项工程采用电除尘工艺进行污染物的处理。

该工艺是基于静电原理，将烟气通过带电电极，使烟气中的颗粒物得到电荷，通过电场作用，将这些颗粒物聚集在带电电极上，从而达到除尘的目的。

该工艺具有高效、节能、环保、操作简单等特点，是烟气处理的主要方式之一。

2.2 设备组成本项工程采用两台电除尘器，主要包括以下设备：1) 烟道管道：由高温钢板制成，出口设置防爆门防止逆火、开启检修。

2) 电极：采用高强度硅钢板制成，经特殊加工成型而成，基本不生锈，同时可让烟气均匀地流过。

3) 输送系统：由脉冲式控制器、集尘罐、灰斗组成。

通过脉冲式控制器来控制电极的电压，从而达到除尘效果，集尘罐和灰斗则用来存放除尘后的粉尘。

4) 热风回收装置：通过烟气换热和废气处置设备，减少能源消耗。

2.3 工程参数1) 处理气体流量：36600Nm3/h；2) 处理的颗粒物类型：烟尘；3) 颗粒物排放浓度≤30mg/Nm3。

三、施工方案3.1 建设实施范围本项工程建设涉及的范围为燃煤锅炉污染控制系统。

3.2 施工工艺本项工程施工采用先预制后就地安装的方法，主要包括以下步骤：1) 电极的制作：将硅钢板进行特殊处理，使其成为带电的电极。

2) 设备的安装：根据设计要求，在燃煤锅炉污染控制系统中进行设备的安装和调试。

3) 烟道管道的制作和安装：根据设计要求，制作高温钢板烟道管道，并将其安装在燃煤锅炉污染控制系统中。

4) 输送系统的安装：安装脉冲式控制器、集尘罐、灰斗等输送系统。

3.3 施工周期本项工程的施工周期预计为45天。

南京工程学院大气污染控制工程课程设计某燃煤采暖锅炉房烟气除尘系统课程名称：大气污染控制工程院（系、部）：环境工程学院班级：环境131姓名：起止日期：2016-6-13～2016-6-24指导教师：张东平、李乾军目录第一章总论1.1前言目前，越来越多的环境问题出现在了人们的生活中，其中包括水污染、环境污染、大气污染、噪声污染、固体废弃物污染等等，这些污染在有形和无形中对人们的生活和健康产生了影响。

其中危害性最大、范围最广就是大气污染，他是潜移默化的，在人们不知不觉中使人们的健康受到影响，大气污染对人体的的危害是多方面的，主要表现在呼吸道疾病与生理机能障碍，以及眼鼻等粘膜组织受到刺激而患病。

对于植物而言，大气污染物尤其是二氧化硫等对植物的危害是十分严重的。

当污染物浓度高时，会对植物产生急性危害，使植物叶表面产生伤斑，或则直接使叶脱落枯萎；当污染物浓度不高时，会对植物产生慢性危害，使植物叶片退绿，或则表面上看不见什么危害症状，但植物的生理机能受到影响，造成植物产量下降，品质变坏。

在一个单独的捕集除尘脱硫一体化是将高温煤气中的粉尘颗粒和气态so2单元中脱硫。

除尘脱硫一体化装置可概括为干法和湿法两中目前国内外已开发了大量脱硫除尘一体化装置，主要有水膜除尘器、文丘里旋风水膜除尘器、卧式旋风水膜除尘器、喷淋塔除尘脱硫装置、冲击式水浴除尘器、自激式除尘器、旋流板塔脱硫除尘一体化装置以及高压静电滤槽复合型卧式除尘器等湿式处理装置。

由于除尘脱硫一体化工艺具有投资少、运转费用低、脱硫率适中、操作管理简便、结构紧凑、占地面积小等优点，近年来已被广泛应用。

1.2大气污染防治技能为节制和整治大气污染，“九五”以来，我国在石炭洁净加工研发技能、石炭洁净高效燃烧技能、石炭洁净转化技能、污染排放节制技能等方面开展了大量研究和研发，取患了许多新的成果。

与此同时，我国大气污染的防治也取得重要进展。

酸雨和二氧化硫节制区的污染防治工作已深入展开。

某燃煤锅炉房烟气除尘脱硫系统设计一、背景介绍燃煤锅炉房是一个大型工业锅炉房，锅炉燃烧煤炭产生的烟气中含有大量的粉尘和二氧化硫等有害物质。

为了减少大气污染以及保护员工的健康和安全，需要对烟气进行除尘和脱硫处理。

二、整体设计思路该燃煤锅炉房烟气除尘脱硫系统设计的整体思路是先进行除尘处理，然后进行脱硫处理。

除尘设备选择电除尘器，脱硫设备选择湿法脱硫装置。

三、除尘系统设计除尘系统主要由电除尘器和风机组成。

电除尘器采用布袋式电除尘技术，布袋材料选择耐高温、耐腐蚀的玻璃纤维布袋。

根据锅炉燃烧煤炭产生的烟气量和粉尘浓度，确定了电除尘器的尺寸和数量。

电除尘器内部设置的高压电场通过高压直流电源供电，产生电场力使粉尘被捕集在布袋上，清洁的烟气经过排风管道排出。

为了保证系统的可靠性和运行效果，电除尘器需要定期清洗和维护。

脱硫系统主要由湿法脱硫装置、水泵和储液池组成。

湿法脱硫装置采用石灰石-石膏法脱硫技术。

石灰石经过破碎、磨细后与煤炭燃烧产生的二氧化硫反应生成石膏，同时产生大量的热量。

烟气经过预处理后进入湿法脱硫装置，与石灰石浆液进行反应，石膏经过沉淀后收集并处理。

水泵用于输送石灰石浆液和收集石膏产生的废水，储液池用于储存石灰石浆液。

五、控制系统设计控制系统主要由PLC控制系统和监控系统组成。

PLC控制系统用于对整个除尘脱硫系统进行自动化控制，包括设定相关参数、监测系统运行状态、报警，并实现与其他设备的联锁控制。

监控系统用于监测除尘脱硫系统的运行状态，包括各设备的工作状态、流量、压力等，并将数据发送到中央监控室进行实时监测和记录。

六、环境影响评价设计时需进行环境影响评价，包括对粉尘和二氧化硫排放浓度的限值、噪音和振动控制等方面的评估，并制定相应的环保措施和监测计划。

七、预算和进度计划根据以上设计要求，制定详细的预算和进度计划，包括设备采购、安装、调试和投产等工作。

以上是燃煤锅炉房烟气除尘脱硫系统的设计概述，详细设计需要进行更多的工程计算和技术选择，以及与相关部门和规范的沟通和协商。

、燃煤锅炉房烟气除尘系统设计设计任务书一、课程设计的题目燃煤锅炉烟气除尘系统设计二、课程设计的目的燃煤供热锅炉烟气除尘系统设计，包括集气罩、管路系统、净化设备、风机电机和烟囱几部分，主要强化学生对燃烧参数计算、燃煤烟气参数计算、净化系统计算和设备选型、管路系统和烟囱参数计算等方面的训练。

通过课程设计进一步消化和巩固本课程有关颗粒污染物净化技术所学内容，并使所学的知识系统化，培养运用所学理论知识进行净化系统设计的初步能力。

通过该部分的课程设计，了解颗粒污染物净化系统设计的内容、方法及步骤，自主确定大气污染控制系统的设计方案、各部分设计计算、工程图纸绘制、参考文献阅读、编写设计说明书。

从而培养学生利用所学知识独立分析问题和解决问题的能力。

三、设计原始资料锅炉型号：SZL10.5—13 型，共 4 台设计耗煤量：600kg/h （台）排烟温度：190C烟气密度（标准状态下）： 1.34kg/m3 空气过剩系数：a=1.55排烟中飞灰占不可燃成分的比例：16% 烟气在锅炉出口前阻力：800Pa 当地大气压力：100k Pa冬季室外温度：-「C空气含水（标准状态下）按0.01293kg/m3 烟气其他性质按空气计算煤的工业分析值：Y Y Y YC Y=68% H Y=4% S Y=1% O Y=5%Y Y Y YN Y=1% W Y=6% A Y=15% V Y=13% 按锅炉大气污染物排放标准（GB 13271—2001）中二类区标准执行。

二氧化硫排放标准（标准状态下）：900mg/m3 烟尘浓度排放标准（标准状态下）：200 mg/m3 净化系统布置场地如图1-1 所示的锅炉房北侧20m 以内。

四、设计内容和要求1 ．燃煤理论和实际空气量和烟气量计算、烟尘和二氧化硫浓度的计算。

2．净化效率的计算，净化系统设计方案的对比分析和优选。

3．除尘系统的比较和选择：确定除尘器类型、型号、及规格，并确定其主要运行参数。

Hy=2400 (Pa)
根据Hy和Qy，选定Y5-47Ⅱ型No.7c的引风机，Y5-47Ⅱ型引风机是在原Y5-47Ⅱ型引风机性能基础上改进的产品，该引风机最佳工况点的全压内效率为85.6%，与原Y5-47Ⅱ型引风机相比较，由于进行了一系列改进，使噪声值有显著降低，噪声指标为12.5dB。性能表如下。
结果为
=6.97
2.2
标准状态下理论烟气量：
式中
——标准状态下理论空气量， ；
——煤中水分所占质量分数，6%；
——N元素在煤中所占质量分数，1%。
结果为
=7.42
2.3
标准状态下实际烟气量：
式中
——空气过量系数；
——标准状态下理论烟气量， ；
——标准状态下理论空气量， ；
标准状态下烟气流量 应以 计，因此，
——烟气流速 m/s (对于锅炉烟尘 =10-15 m/s)取 =14 m/s
结果为
d=0.46 (m)
圆整并选取风道:
表4.5 风道直径规格表
外径D/mm
钢制板风管
外径允许偏差/mm
壁厚/mm
500
±1
0.75
内径 :
500-2×0.75=498.5(m/s)
由公式
可计算出实际烟气流速：
V=12.0 (m/s)
[4]中国石化集团上海工程有限公司，金国淼.石油化工设备设计选用手册—除尘器设计.北京：化学工业出版社，2008
[5]孙研，通风机选型使用手册.北京：中国建筑工业出版社，2000
致
感谢杨老师在百忙之中辅导我的课程设计，让我的设计能圆满完成。杨老师工作认真、一丝不苟，虽然工作繁忙，但还是抽出时间指导我和同学们的设计，我的设计中有很多错误和缺陷，杨老师都一一指出，不辞辛苦的帮我修改，让我看到一个真正的科研人员的做事态度和敬业精神，非常佩服。每次去老师的办公室一待就是一两个小时，都会让我的设计有所提高，更加完善，符合设计的要求。在这几个星期的课程设计中，让我认识到自己专业知识的不足，做事态度和能力的欠缺，在此非常感谢老师的帮助，自己以后一定加倍努力，端正做事的态度，扎实自己的专业知识，不负杨老师的辛苦。

燃煤采暖锅炉房烟气除尘系统设计说明书精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】《大气污染控制工程》课程设计任务书题目：某燃煤采暖锅炉房烟气除尘系统设计学院(部)：专业班级： **学生姓名： **指导教师： **2012年月日《大气污染控制工程》课程设计任务书颗粒物污染控制一、题目某燃煤采暖锅炉房烟气除尘系统设计二、目的通过课程设计进一步消化和巩固本课程所学内容，并使所学的知识系统化，培养运用所学理论知识进行净化系统设计的初步能力。

通过设计，了解工程设计的内容、方法及步骤，培养学生确定大气污染控制系统的设计方案、进行设计计算、绘制工程图、使用技术资料、编写设计说明书的能力。

三、设计原始资料锅炉型号：SZL4-13型，共4台（2.8MW×4）排烟温度：160 ℃烟气密度（标准状态下）：1.34kg/m3空气过剩系数：α=1.4排烟中飞灰占煤中不可燃成份的比例：16%烟气在锅炉出口前阻力：800Pa当地大气压力：97.86kPa冬季室外空气温度：-1℃空气含水（标准状态下）：按0.01293kg/m3烟气其他性质按空气计算煤的工业分析值：设计耗煤量：500kg/h（台）C ar=58.20% H ar=4.36% S ar=1.20% O ar=5%N ar=1.12% W ar=5.2% A ar=24.92% V ar=23.2%按锅炉大气污染物标准（GB13271-2001）中二类区标准执行。

烟尘浓度排放标准（标准状态下）：200mg/m3二氧化硫排放标准（标准状态下）：900mg/m3净化系统布置场地如图1所示的锅炉房北侧15m以内。

四、设计内容和要求1、燃煤锅炉排烟量及烟尘和二氧化硫浓度的计算。

2、净化系统设计方案的分析确定。

3、除尘器的比较和选择：确定除尘器类型、型号及规格，并确定其主要运行参数。

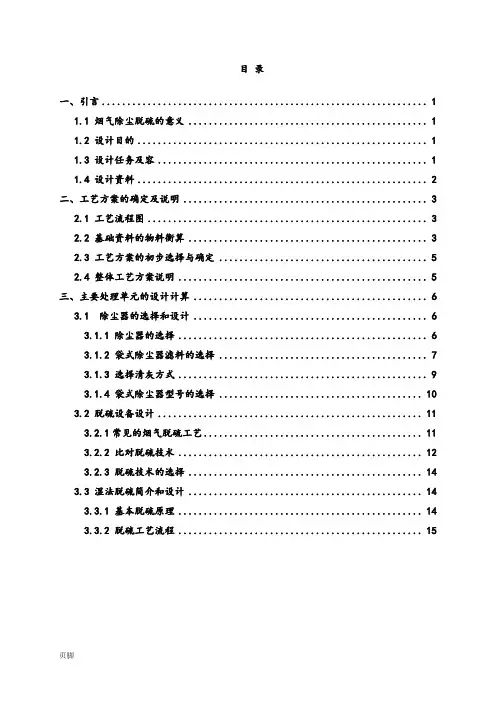

目录一、引言 (1)1.1 烟气除尘脱硫的意义 (1)1.2 设计目的 (1)1.3 设计任务及容 (1)1.4 设计资料 (2)二、工艺方案的确定及说明 (3)2.1 工艺流程图 (3)2.2 基础资料的物料衡算 (3)2.3 工艺方案的初步选择与确定 (5)2.4 整体工艺方案说明 (5)三、主要处理单元的设计计算 (6)3.1 除尘器的选择和设计 (6)3.1.1 除尘器的选择 (6)3.1.2 袋式除尘器滤料的选择 (7)3.1.3 选择清灰方式 (9)3.1.4 袋式除尘器型号的选择 (10)3.2 脱硫设备设计 (11)3.2.1常见的烟气脱硫工艺 (11)3.2.2 比对脱硫技术 (12)3.2.3 脱硫技术的选择 (14)3.3 湿法脱硫简介和设计 (14)3.3.1 基本脱硫原理 (14)3.3.2 脱硫工艺流程 (15)3.3.3 脱硫影响因素 (15)3.4 脱硫中喷淋塔的计算 (16)3.4.1 塔流量计算 (16)3.4.2 喷淋塔径计算 (16)3.4.3 喷淋塔高计算 (17)3.4.4 氧化钙的用量 (18)3.5 烟囱设计 (19)3.5.1 烟囱高度计算 (19)3.5.2 烟囱直径计算 (19)3.5.3 烟囱温度降 (20)3.5.4 烟囱抽力计算 (20)四、官网的设置 (21)4.1 管道布置原则 (21)4.2 管道管径计算 (21)4.3 系统阻力计算 (22)五、风机和电动机的计算 (23)5.1 风机风量计算 (23)5.2风机风压计算 (23)5.3 电机功率计算 (25)六、总结 (26)七、主要参考文献 (27)一、引言1.1烟气除尘脱硫的意义目前，大气污染已经变成了一个全球性的问题，主要有温室效应、臭氧层破坏和酸雨。

而大气污染可以说主要是人类活动造成的，大气污染对人体的舒适、健康的危害包括对人体的正常生活和生理的影响。

我国随着经济的快速发展，因燃煤排放的二氧化硫、颗粒物等有毒有害的污染物质急剧增多。

目录1前言 (2)2设计原始资料 (3)3除尘工艺系统设计与计算 (4)3．1燃煤锅炉排烟量及烟尘和二氧化硫浓度的计算 (4)3．1.1标准状态下理论空气量 (4)3．1.2标准状态下理论烟气量 (4)3．1.3标准状态下实际烟气量 (5)3．1.4标准状态下烟气含尘浓度 (5)3．1.5标准状态下烟气中二氧化硫浓度的计算 (5)3．2管径的确定 (6)3．3温降的计算 (6)3．3．1烟气在管道中的温度降 (6)3．3.2烟囱高度的确定 (7)3．3.3烟气在烟囱中的温度降 (7)3．4净化系统设计方案的分析确定 (8)3．4．1除尘器应达到的除尘效率 (8)3．4．2除尘脱硫设备选择 (8)3．5烟囱的设计 (9)3．5．1烟囱直径的计算 (9)3．5．2烟囱底部直径的计算 (9)3．5．3烟囱的抽力 (9)3．6系统阻力的计算 (10)3．6．1摩擦压力损失 (10)3．6．2局部压力损失 (10)3．7风机和电动机选择及计算 (11)3．7．1风机风量的计算 (11)3．7．2风机风压的计算 (11)3．7．3电动机功率的计算 (12)4．小结 (13)5参考文献： (14)6附录 (15)6．1除尘器入口管道连接 (15)6．2风机入口管道连接 (15)6.3 T型三通管 (15)1前言随着社会经济的发展，城市化与工业化进程的加速，以及煤、油为主的能源框架，环境污染越来越严重。

而在我国的能源结构中以燃煤为主，众所周知煤炭在燃烧过程中会产生较多的污染物，尤其是向大气中排放酸性污染物，在大气迁移过程中形成酸性沉降物，即酸雨，而酸雨控制又得广泛关注。

本设计是某燃煤采暖锅炉房烟气除尘系统设计，主要目的就是除尘与烟气脱硫，以达到污染物排放标准，其中主要包括除尘器的选择、烟气管网的布置及风机及电机的选择设计。

2设计原始资料锅炉型号：SZL4—13型，共4台（2.8MW×4）设计耗煤量：600kg/h(台)排烟温度：160℃烟气密度（标准状态下）：1.34kg/m3空气过剩系数：1.4排烟中飞灰占煤中不可燃成份的比例：16%烟气在锅炉出口前阻力：800Pa当地大气压力：97.86kPa冬季室外空气温度：-1℃空气含水（标准状态下）按0.01293kg/ m3计烟气其他性质按空气计算煤的工业分析值：C Y=68% H Y=4% S y=1% O Y=5%N Y=1% W Y=6% A Y=15% V Y=13%按锅炉大气污染物排放标准（GB13271—2001）中二类区标准执行：烟尘浓度排放标准（标准状态下）：200mg/ m3二氧化硫排放标准（标准状态下）：900 mg/ m3净化系统布置场地如下图所示的锅炉房北侧15m以内。

《大气污染控制工程》课程设计任务书题目：某燃煤采暖锅炉房烟气除尘系统设计学院倍B): ____________________专业班级: ________ 二______学生姓名: ________ 二______指导教师：X _____________2012年月日《大气污染控制工程》课程设计任务书颗粒物污染控制一、题目某燃煤采暖锅炉房烟气除尘系统设讣二、目的通过课程设计进一步消化和巩固本课程所学内容，并使所学的知识系统化，培养运用所学理论知识进行净化系统设讣的初步能力。

通过设计，了解工程设计的内容、方法及步骤，培养学生确定大气污染控制系统的设计方案、进行设计计算、绘制工程图、使用技术资料、编写设计说明书的能力。

三、设计原始资料锅炉型号：SZL4-13型，共4台（X4）排烟温度:160 °C烟气密度（标准状态下）：1.34kg/m3空气过剩系数：a二排烟中飞灰占煤中不可燃成份的比例：16%烟气在锅炉出口前阻力：800Pa当地大气压力：冬季室外空气温度：-rc空气含水（标准状态下）：按0.01293kg/m3烟气其他性质按空气计算煤的工业分析值：设计耗煤量:500kg/h （台）5=% 0ar=5%W ar=% A.r=%按锅炉大气污染物标准（GB13271-2001）中二类区标准执行。

烟尘浓度排放标准（标准状态下）：200mg/m3 二氧化硫排放标准（标准状态下）：900mg/m3 净化系统布置场地如图1所示的锅炉房北侧15m以内。

四、设计内容和要求1、燃煤锅炉排烟量及烟尘和二氧化硫浓度的计算。

2、净化系统设计方案的分析确定。

3、除尘器的比较和选择：确定除尘器类型、型号及规格，并确定其主要运行参数。

4、管网布置及计算：确定各装置的位置及管道布置，并计算各管段的管径、长度、烟囱高度和出口内径以及系统总阻力。

3、风机及电机的选择设讣：根据净化系统所处理烟气量、烟气温度、系统总阻力等计算选择风机种类、型号机电动机的种类、型号和功率。

某燃煤采暖锅炉房烟气除尘系统设计摘要目前，大气污染已经变成了一个全球性的问题，主要表现有温室效应、臭氧层破坏和酸雨。

而大气污染可以说主要是由于人类活动造成的，大气污染对人体健康的危害包括对人的正常生活和生理方面的影响。

现在，大气污染已经直接影响到人们的身体健康。

燃煤采暖锅炉房的大气污染物主要是颗粒污染物，而且排放量比较大，所以必须通过有效的措施来进行治理，不至于影响到人们的健康生活。

关键词：大气污染除尘课程设计旋风除尘器颗粒污染物A coal-fired heating boiler flue gasdust removal system designAbstract：Currently, air pollution has become a global problem, the main manifestations of the greenhouse effect, ozone depletion and acid rain. The air pollution can be mainly due to human activities, atmospheric pollution on human health hazards, including the normal life of people and physiological implications. Now, air pollution has a direct impact on people's health. Coal-fired heating boiler room of major air pollutants are particulate pollutants and emissions than the larger, so the adoption of effective measures must be to govern, and will not affect people's health and lives.Key words：Air pollution Dust Curriculum design Cyclone Particulate pollutants目录第一章前言 (1)1.1我国大气治理概况 (1)1.2大气污染防治技能 (2)1.3 设计目的 (2)第二章设计依据 (3)2.1设计任务书 (3)2.2原始资料 (3)第三章除尘器 (4)3.1概述 (4)3.2除尘器的工作原理及特点 (5)3.2.1 除尘器的工作原理 (5)3.2.2旋风除尘器的结构及特点 (6)3.3影响旋风除尘器性能的主要因素 (7)3.3.1几何尺寸因素 (7)3.3.2操作条件因素 (9)3.3.3固体粉尘的物理性质因素 (10)3.4常用除尘器的性能 (10)第四章设计方案 (11)4.1烟气量和烟尘浓度的计算 (11)4.1.1标准状态下理论空气量 (11)4.1.2标准状态下理论烟气量 (11)4.1.3标准状态下实际烟气量 (11)4.1.4标准状态下烟气含尘浓度 (12)4.2除尘器的选择 (12)4.2.1除尘器应达到的除尘效率 (12)4.2.2除尘器的选择 (13)4.3确定除尘器，风机和烟囱的位置及管道的位置 (14)4.3.1各装置及管道的布置原则 (14)4.3.2管径的确定 (14)4.4.系统阻力的计算 (15)4.4.1摩擦压力损失 (15)4.4.2局部压力损失 (15)4.5．烟囱的设计 (18)4.5.1 烟囱高度的确定 (18)4.5.2烟囱直径的确定 (18)4.5.3烟囱的抽力 (19)4.6风机及电动机的选择及计算 (19)4.6.1风机风机量的计算 (19)4.6.2风机风压的计算 (20)4.6.3电动机功率的校核计算 (21)4.7系统中烟气温度的变化 (21)4.7.1烟气在管道中的温度降 (21)4.7.2烟气在烟囱中的温度降 (22)第五章设计说明书 (23)5.1设计说明书 (23)5.2附图 (23)总结 (24)致谢 (24)参考文献 (24)第一章前言1.1我国大气治理概况我国大气污染紧，污染废气排放总量处于较高水平。

某燃煤采暖锅炉房烟气除尘系统设计引言：随着环保意识的提高以及国家对环保要求的不断提高，煤炭的燃烧所产生的烟气排放已经成为一个严重的环境问题。

燃煤采暖锅炉房的烟气含有大量的粉尘和有害气体，如果直接排放到大气中会对环境和人体健康造成很大的威胁。

因此，设计一个高效的烟气除尘系统来减少烟气排放对环境的污染非常必要。

一、烟气除尘系统的选择烟气除尘系统的选型要考虑到锅炉房的排烟量、烟气处理效果和经济性。

常见的烟气除尘技术有电除尘、水膜除尘和布袋除尘。

在本设计中，我选用布袋除尘技术。

二、布袋除尘系统的设计1.系统结构布袋除尘系统主要由除尘器、风机、除尘器的进出口管道以及控制系统等部分组成。

2.除尘器设计除尘器采用骨架式结构，骨架由锻造钢材制成，具有较高的强度和刚度。

布袋选用高温耐磨性能好的玻纤布袋，布袋之间设置螺旋式间隔条，以保持布袋之间的间距。

除尘器内部还设置了缓冲区和冲击板，以防止粉尘颗粒对布袋的损坏。

3.风机设计风机的选型要考虑到烟气的流量和扬程，确保能够满足系统正常运行的需求。

同时，为了减少风机的能耗，需要选择具有高效的风机。

4.管道设计进出口管道要具有一定的直径和长度，以保证烟气的流量和压力损失控制在合理的范围内。

此外，进出口管道的连接采用密封连接，以防止烟气泄漏。

5.控制系统设计控制系统由控制柜、传感器和执行器等组成，用于监控和控制烟气除尘系统的运行。

控制系统可以根据烟气的浓度和流量进行自动调节，以保证烟气排放的质量。

6.安全设施设计为了确保系统的安全运行，还需要设置一些安全设施，如防火装置、防爆装置和泄压装置等。

三、系统运行和维护烟气除尘系统的正常运行和维护对保证烟气排放的质量非常重要。

在系统运行过程中，应定期检查除尘器的布袋是否破损、风机的工作状态是否正常以及控制系统的稳定性等。

对于破损的布袋要及时更换，对于工作不正常的风机要及时修理或更换。

此外，定期清洁除尘器和管道内的积灰，以保证系统的正常运行。

燃煤采暖锅炉烟气除尘系统设计指导书燃煤采暖锅炉是我国主要的采暖设备之一，因其价格低廉、热效率高，而得到广泛应用。

但是，燃煤采暖锅炉也会产生大量的烟气和灰尘，对环境造成极大的污染。

为了保护环境，减少对人体健康的危害，必须对燃煤采暖锅炉进行烟气除尘处理。

本文将介绍燃煤采暖锅炉烟气除尘系统的设计指导书。

一、除尘系统的分类根据除尘原理和工作方式，可以将除尘系统分为离线除尘和在线除尘两种。

1. 离线除尘离线除尘是通过把含尘气体引入除尘器中，在除尘器内进行处理，如静电除尘器、袋式除尘器、湿式电除尘器等。

2. 在线除尘在线除尘是通过把含尘气体引导到除尘器中，在除尘器内进行处理，处理后的气体再进入下一个系统，如旋风除尘器、静电沉降器、湿式预洗器等。

二、燃煤采暖锅炉除尘系统的设计1. 国家排放标准第一步是要了解国家的排放标准，以便知道需要达到的标准。

我国现行的大气污染物排放标准在国家环保部公布的《大气污染物排放标准》中规定。

根据不同的锅炉类型和使用条件，排放标准也有所不同。

2. 除尘器的选择根据燃煤采暖锅炉的出口烟气参数去选择除尘器，选择时应注意除尘效率和经济性。

通常来说，静电除尘器适用于500℃以下、含尘浓度低于30g/Nm3的气体；湿式电除尘器适用于低温和高含尘浓度的气体。

相较于静电除尘器和湿式电除尘器，袋式除尘器成本低，耗能小，更适用于除尘处理。

3. 管道布置的设计管道布置应该注意在布置过程中避免管道弯曲、比较窄小的通道、过长的管道以及使用损伤的连接材料。

这样可以使得气体的运动能力更低，尘埃在运动过程中更容易贴附在管道壁上。

4. 除尘器选型及布局在选型及布局过程中，应该结合锅炉的净热效率和排放限制，为锅炉选用经济合理、性能优良的除尘器，并且合理布局，保证除尘器工作效率，减少系统阻力。

5. 电源与控制系统控制系统通过获取燃煤采暖锅炉的运行参数，来确定除尘器的作业状态，从而控制除尘器的各技术参数，包括除尘电流、脉冲波次和清灰间隔等。

大气污染控制工程课程设计---某燃煤采暖锅炉房烟气除尘脱硫系统设计【优秀】(文档可以直接使用，也可根据实际需要修订后使用,可编辑推荐下载）大气污染控制工程课程设计系别：专业：姓名：学号：日期：2021某燃煤采暖锅炉房烟气除尘脱硫系统设计一、课程设计目的：通过课程设计进一步消化和巩固本课程所学内容，并使所学的知识系统化。

培养运用所学理论知识进行系统净化设计的初步能力。

通过设计，了解工程设计的内容、方法及步骤，培养学生确定大气污染控制系统的设计方案、进行设计计算、绘制工程图、使用技术资料、编写设计说明书的能力。

二、原始资料锅炉型号：SZL4-13型，额定蒸发量2.8MW/h设计耗煤量：见附表。

排烟温度：160℃烟气密度（标准状态下）：1.34kg/m3空气过剩系数：α＝1.4排烟中飞灰占煤中灰分（不可燃成分）的比例，见附表。

烟气在锅炉出口前阻力：800Pa当地大气压力：97.86kPa冬季室外空气温度：－1℃空气含水（标准状态下）按0.01293kg/m3烟气其它性质按空气计算。

燃煤煤质如下表所示。

表燃煤煤质（按质量百分含量计，%）三、设计内容及要求1、编写设计计算书设计计算内容包括以下几方面：（1）燃煤锅炉排烟量及烟尘和二氧化硫浓度的计算。

（2）净化系统设计方案的分析确定。

（3）除尘脱硫设备的比较和选择：确定除尘脱硫设备的类型、型号及规格，并确定其主要运行参数。

（4）管网布置及计算：确定各装置的位置及管道布置。

并计算各管段的管径、长度、烟囱高度和出口内径及系统总阻力。

（5）风机及电机的选择设计：根据净化系统所处理烟气量、烟气温度、系统总阻力等计算选择风机种类、型号及电动机的种类、型号和功率。

（6）需要说明的其他问题。

（7）编写设计说明书：设计说明书按设计程序编写，包括方案的确定、设计计算、设备选择和有关设计的简图等内容。

课程设计说明书应有封面、目录、前言、正文、小结及参考文献等部分，文字应简明、通顺、内容正确完整，书写工整、装订成册。
