网络环境：固定IP，光钎接入。
硬件环境： IbmX3650M3 一台（ OA ），双网卡，一台H3C F100-A 防火墙一台。
客户需求：要求内部网络经过防火墙接见外网，外网客户端经过防火墙能够接见内部OA 服务器。
实行步骤：服务器做好系统并把数据库调试好。
防火墙的调试，经过串口线连结簿本PC 和防火墙，用超级终端。
可用 2 种调试方法。
Web 界面的调试和命令行的调试。
先是第一种方法。
详细操作以下：1》由于机器默认是没有ip 和用户名和密码的，因此就需要超级终端经过命令行来给机器配置，操作以下：由于机器自己带一条console 口的串口线，把另一端连结到带串口的笔录本上，由于有的簿本没有9 针的串口，因此最好买一条九针转U 口的，连到笔录本的U 口上面，接下来就是打串口的驱动了，在网上下个全能的串口驱动也是能用的（附件里有自己用的一个驱动），连结好此后，把防火墙通上电。
2》在簿本上点击开始 - 程序 - 附件 - 通信 - 超级终端，翻开后是新建连结，在名称里输入 comm1，选第一个图标，点击确立，在连结时使用的下拉菜单中选直接连结到串口 1，点击确立，而后在串口的属性对话框中设置波特率为 9600 ，数据位为 8 ，奇偶校验为无，停止位为1，流量控制为无，按［确立］按钮，返回超级终端窗口。
接下来配置超级终端属性在超级终端中选择［属性 /设置］一项，进入图 4-5 所示的属性设置窗口。
选择终端仿真种类为 VT100 或自动检测，按［确立］按钮，返回超级终端窗口。
连通后在超级终端里会显示防火墙的信息。
机子会提示你Ctrl+B你不用管，这是进ROOT 菜单的。
接下来就要为防火墙配置管理IP，用户名和密码了配置有 2 种模式，一般状况下用路由模式，先配置IP为使防火墙能够与其余网络设施互通，一定先将相应接口加入到某一安全地区中，且将缺省的过滤行为设置为同意，并为接口（以GigabitEthernet0/0为例）这是 lan0 的接口，配置IP地点。

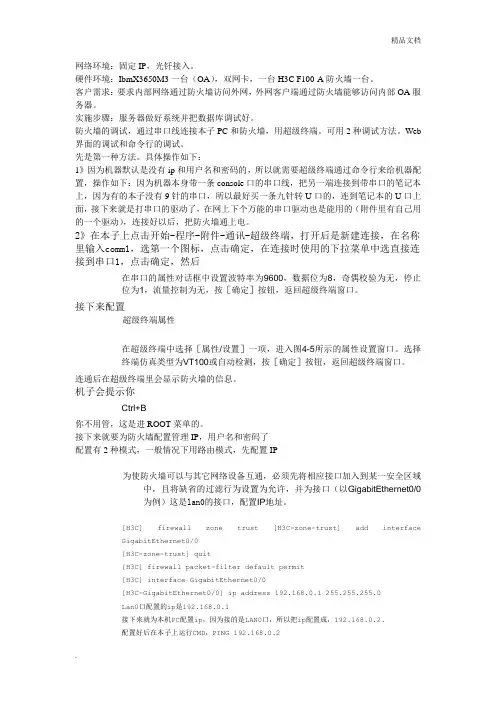

网络环境：固定IP，光钎接入。
硬件环境：IbmX3650M3一台（OA），双网卡，一台H3C F100-A防火墙一台。
客户需求：要求内部网络通过防火墙访问外网，外网客户端通过防火墙能够访问内部OA服务器。
实施步骤：服务器做好系统并把数据库调试好。
防火墙的调试，通过串口线连接本子PC和防火墙，用超级终端。
可用2种调试方法。
Web 界面的调试和命令行的调试。
先是第一种方法。
具体操作如下：1》因为机器默认是没有ip和用户名和密码的，所以就需要超级终端通过命令行来给机器配置，操作如下：因为机器本身带一条console口的串口线，把另一端连接到带串口的笔记本上，因为有的本子没有9针的串口，所以最好买一条九针转U口的，连到笔记本的U口上面，接下来就是打串口的驱动了，在网上下个万能的串口驱动也是能用的（附件里有自己用的一个驱动），连接好以后，把防火墙通上电。
2》在本子上点击开始-程序-附件-通讯-超级终端，打开后是新建连接，在名称里输入comm1，选第一个图标，点击确定，在连接时使用的下拉菜单中选直接连接到串口1，点击确定，然后在串口的属性对话框中设置波特率为9600，数据位为8，奇偶校验为无，停止位为1，流量控制为无，按［确定］按钮，返回超级终端窗口。
接下来配置超级终端属性在超级终端中选择［属性/设置］一项，进入图4-5所示的属性设置窗口。
选择终端仿真类型为VT100或自动检测，按［确定］按钮，返回超级终端窗口。
连通后在超级终端里会显示防火墙的信息。
机子会提示你Ctrl+B你不用管，这是进ROOT菜单的。
接下来就要为防火墙配置管理IP，用户名和密码了配置有2种模式，一般情况下用路由模式，先配置IP为使防火墙可以与其它网络设备互通，必须先将相应接口加入到某一安全区域中，且将缺省的过滤行为设置为允许，并为接口（以GigabitEthernet0/0为例）这是lan0的接口，配置IP地址。
[H3C] firewall zone trust [H3C-zone-trust] add interfaceGigabitEthernet0/0[H3C-zone-trust] quit[H3C] firewall packet-filter default permit[H3C] interface GigabitEthernet0/0[H3C-GigabitEthernet0/0] ip address 192.168.0.1 255.255.255.0Lan0口配置的ip是192.168.0.1接下来就为本机PC配置ip，因为接的是LAN0口，所以把ip配置成，192.168.0.2.配置好后在本子上运行CMD，PING 192.168.0.2PING通后，接下来就是为防火墙配置用户名和密码例如：建立一个用户名和密码都为admin，帐户类型为telnet，权限等级为3的管理员用户，运行下面的命令：[H3C] local-user admin[H3C-luser-admin] password simple admin[H3C-luser-admin] service-type telnet[H3C-luser-admin] level 3配置好后从调试本子的IE中，敲入192.168.0.1，回车就进入WEB界面，敲入admin后就进入WEB的配置管理界面。
H3C SecPath F100系列防火墙配置教程初始化配置〈H3C〉system-view开启防火墙功能[H3C]firewall packet-filter enable[H3C]firewall packet-filter default permit分配端口区域[H3C] firewall zone untrust[H3C-zone-trust] add interface GigabitEthernet0/0[H3C] firewall zone trust[H3C-zone-trust] add interface GigabitEthernet0/1工作模式firewall mode transparent 透明传输firewall mode route 路由模式http 服务器使能HTTP 服务器 undo ip http shutdown关闭HTTP 服务器 ip http shutdown添加WEB用户[H3C] local-user admin[H3C-luser-admin] password simple admin[H3C-luser-admin] service-type telnet[H3C-luser-admin] level 3开启防范功能firewall defend all 打开所有防范切换为中文模式 language-mode chinese设置防火墙的名称 sysname sysname配置防火墙系统IP 地址 firewall system-ip system-ip-address [ address-mask ] 设置标准时间 clock datetime time date设置所在的时区 clock timezone time-zone-name { add | minus } time取消时区设置 undo clock timezone配置切换用户级别的口令 super password [ level user-level ] { simple | cipher } password取消配置的口令 undo super password [ level user-level ]缺缺省情况下，若不指定级别，则设置的为切换到3 级的密码。
H3C SecPath F100系列防火墙配置教程初始化配置〈H3C〉system-view开启防火墙功能[H3C]firewall packet-filter enable[H3C]firewall packet-filter default permit分配端口区域[H3C] firewall zone untrust[H3C-zone-trust] add interface GigabitEthernet0/0[H3C] firewall zone trust[H3C-zone-trust] add interface GigabitEthernet0/1工作模式firewall mode transparent 透明传输firewall mode route 路由模式http 服务器使能HTTP 服务器 undo ip http shutdown关闭HTTP 服务器 ip http shutdown添加WEB用户[H3C] local-user admin[H3C-luser-admin] password simple admin[H3C-luser-admin] service-type telnet[H3C-luser-admin] level 3开启防范功能firewall defend all 打开所有防范切换为中文模式 language-mode chinese设置防火墙的名称 sysname sysname配置防火墙系统IP 地址 firewall system-ip system-ip-address [ address-mask ] 设置标准时间 clock datetime time date设置所在的时区 clock timezone time-zone-name { add | minus } time取消时区设置 undo clock timezone配置切换用户级别的口令 super password [ level user-level ] { simple | cipher } password取消配置的口令 undo super password [ level user-level ]缺缺省情况下，若不指定级别，则设置的为切换到3 级的密码。
目录第1章产品介绍...............................................................................1-11.1 简介....................................................................................1-11.2 外观....................................................................................1-21.2.1 前面板......................................................................1-21.2.2 后面板......................................................................1-21.3 规格....................................................................................1-31.4 指示灯................................................................................1-31.5 固定接口.............................................................................1-41.5.1 配置口......................................................................1-41.5.2 以太网口..................................................................1-5第2章安装前准备工作....................................................................2-12.1 安装场所要求......................................................................2-12.1.1 温度/湿度要求..........................................................2-12.1.2 洁净度要求...............................................................2-12.1.3 防静电要求...............................................................2-22.1.4 电磁环境要求...........................................................2-42.1.5 防雷击要求...............................................................2-42.1.6 检查安装台...............................................................2-52.1.7 机柜安装要求...........................................................2-52.2 安全注意事项......................................................................2-52.2.1 安全标志..................................................................2-52.2.2 通用安全建议...........................................................2-62.2.3 用电安全..................................................................2-62.3 安装工具、仪表和设备.......................................................2-6第3章防火墙的安装.......................................................................3-13.1 防火墙安装流程..................................................................3-13.2 安装防火墙到指定位置.......................................................3-13.2.1 安装防火墙到工作台................................................3-23.2.2 安装防火墙到机柜....................................................3-23.3 连接保护地线......................................................................3-43.4 连接电源线.........................................................................3-53.5 连接接口电缆......................................................................3-73.5.1 连接配置口电缆.......................................................3-73.5.2 连接以太网电缆.......................................................3-83.6 安装后的检查......................................................................3-8第4章防火墙的启动与配置............................................................4-14.1 搭建配置环境......................................................................4-14.1.1 连接防火墙到配置终端............................................4-14.1.2 设置配置终端的参数................................................4-14.2 防火墙上电.........................................................................4-44.2.1 上电前检查...............................................................4-44.2.2 防火墙上电...............................................................4-54.2.3 上电后检查/操作......................................................4-54.3 启动过程.............................................................................4-54.4 防火墙配置的基本思路.......................................................4-64.5 命令行接口.........................................................................4-74.5.1 命令行接口的特点....................................................4-74.5.2 命令行接口...............................................................4-7第5章防火墙的软件维护................................................................5-15.1 Boot菜单.............................................................................5-15.1.1 防火墙的Boot菜单....................................................5-25.1.2 防火墙的Boot ROM子菜单......................................5-35.2 利用XModem协议完成应用程序和Boot ROM程序升级.........5-45.2.1 应用程序的升级.......................................................5-45.2.2 Boot ROM程序的升级..............................................5-75.2.3 Boot ROM程序扩展段的升级...................................5-85.3 通过TFTP完成应用程序的升级..........................................5-85.4 利用FTP完成程序/文件的上传下载..................................5-125.5 应用程序及配置文件的维护..............................................5-165.5.1 显示所有文件.........................................................5-165.5.2 删除文件................................................................5-175.6 Boot ROM程序扩展段的备份及恢复.................................5-185.6.1 在FLASH中备份Boot ROM程序的扩展段..............5-185.6.2 从FLASH中恢复Boot ROM程序扩展段..................5-185.7 口令丢失的处理................................................................5-195.7.1 用户口令丢失.........................................................5-195.7.2 Boot ROM口令丢失...............................................5-20第6章安装故障处理.......................................................................6-16.1 电源系统问题故障处理.......................................................6-16.2 配置系统故障处理..............................................................6-1插图目录图1-1 F100-C-EI防火墙前面板.................................................1-2图1-2 F100-C-EI防火墙后面板.................................................1-2图1-3 配置口电缆示意图..........................................................1-5图1-4 以太网电缆示意图..........................................................1-6图2-1 佩戴防静电手腕示意图...................................................2-4图3-1 防火墙安装流程..............................................................3-1图3-2 挂耳结构图.....................................................................3-2图3-3 安装左、右前挂耳到防火墙的两侧.................................3-3图3-4 固定防火墙到机架..........................................................3-3图3-5 连接保护地接地端子到防火墙........................................3-4图3-6 连接保护地线到接地排...................................................3-5图3-7 连接交流电源线..............................................................3-6图3-8 连接配置口电缆..............................................................3-7图4-1 新建连接........................................................................4-1图4-2 本地配置连接端口设置...................................................4-2图4-3 串口参数设置.................................................................4-2图4-4 超级终端窗口.................................................................4-3图4-5 终端类型设置.................................................................4-4图5-1 断开终端连接.................................................................5-5图5-2 修改波特率.....................................................................5-5图5-3 [发送文件]对话框............................................................5-6图5-4 正在发送文件界面..........................................................5-6图5-5 搭建TFTP升级环境........................................................5-9图5-6 搭建FTP升级环境........................................................5-12表格目录表1-1 F100-C-EI防火墙规格....................................................1-3表1-2 F100-C-EI指示灯含义....................................................1-3表1-3 配置口属性.....................................................................1-4表1-4 以太网口属性.................................................................1-5表2-1 机房温度/湿度要求.........................................................2-1表2-2 机房灰尘含量限值..........................................................2-2表2-3 机房有害气体限值..........................................................2-2第1章产品介绍1.1 简介H3C SecPath F100-C-EI防火墙设备（以下简称F100-C-EI）是H3C公司面向家庭办公、小型办公室（Small Office Home Office，SOHO）开发的新一代专业防火墙产品。
H3CF100-配置实例网络环境：固定IP,光钎接入。
硬件环境：IbmX3650M3 一台（OA ），双网卡，一台H3C F100-A 防火墙一台。
客户需求：要求内部网络通过防火墙访问外网, 外网客户端通过防火墙能够访问内部OA 服务器。
实施步骤：服务器做好系统并把数据库调试好。
防火墙的调试，通过串口线连接本子PC和防火墙，用超级终端。
可用2种调试方法。
Web 界面的调试和命令行的调试。
先是第一种方法。
具体操作如下：1》因为机器默认是没有ip 和用户名和密码的, 所以就需要超级终端通过命令行来给机器配置，操作如下：因为机器本身带一条con sole 口的串口线，把另一端连接到带串口的笔记本上，因为有的本子没有9针的串口，所以最好买一条九针转U 口的，连到笔记本的U 口上面,接下来就是打串口的驱动了, 在网上下个万能的串口驱动也是能用的（附件里有自己用的一个驱动）,连接好以后,把防火墙通上电。
2》在本子上点击开始-程序- 附件- 通讯-超级终端,打开后是新建连接,在名称里输入comm]选第一个图标，点击确定，在连接时使用的下拉菜单中选直接连接到串口1 ，点击确定，然后在串口的属性对话框中设置波特率为9600 ，数据位为8，奇偶校验为无，停止位为1，流量控制为无，按[确定]按钮，返回超级终端窗口。
接下来配置超级终端属性在超级终端中选择[属性/设置]一项，进入图4-5所示的属性设置窗口。
选择终端仿真类型为VT100 或自动检测，按[确定]按钮，返回超级终端窗口。
连通后在超级终端里会显示防火墙的信息。
机子会提示你Ctrl+B你不用管，这是进ROOT 菜单的。
接下来就要为防火墙配置管理IP，用户名和密码了配置有 2 种模式，一般情况下用路由模式，先配置IP为使防火墙可以与其它网络设备互通，必须先将相应接口加入到某一安全区域中，且将缺省的过滤行为设置为允许，并为接口（以GigabitEthernet0/0 为例）这是lanO的接口，配置IP地址。
H3C SecPath F100系列防火墙配置2009-10-13 16:52:34标签：H3C防火墙配置初始化配置〈H3C〉system-view开启防火墙功能[H3C]firewall packet-filter enable[H3C]firewall packet-filter default permit分配端口区域[H3C] firewall zone untrust[H3C-zone-trust] add interface GigabitEthernet0/0[H3C] firewall zone trust[H3C-zone-trust] add interface GigabitEthernet0/1工作模式firewall mode transparent 透明传输firewall mode route 路由模式http 服务器使能HTTP 服务器 undo ip http shutdown关闭HTTP 服务器 ip http shutdown添加WEB用户[H3C] local-user admin[H3C-luser-admin] password simple admin[H3C-luser-admin] service-type telnet[H3C-luser-admin] level 3开启防范功能firewall defend all 打开所有防范切换为中文模式 language-mode chinese设置防火墙的名称 sysname sysname配置防火墙系统IP 地址 firewall system-ip system-ip-address [ address-mask ]设置标准时间 clock datetime time date设置所在的时区 clock timezone time-zone-name { add | minus } time取消时区设置 undo clock timezone配置切换用户级别的口令 super password [ level user-level ] { simple | cipher } password取消配置的口令 undo super password [ level user-level ]缺缺省情况下，若不指定级别，则设置的为切换到3 级的密码。
H3C-f100c防火墙设置H3C服务电话：400-810-0504Console口中需记住的命令：system-view：进入系统视图display current-configuration ：查看系统配置reboot：重启命令save：保存命令language-mode Chinese ：提示成中文状态quit：退出命令配置步骤1、按着说明书操作连接上console口2、配置防火墙缺省允许报文通过。
<H3C> system-view[H3C] firewall packet-filter default permit3、为防火墙的以太网接口配置IP地址，并将接口加入到安全区域。
[H3C] interface Ethernet0/0[H3C-Ethernet0/0] ip address *.*.*.* 255.255.255.0（应该配上调试主机同一网段的地址，启用WEB时必须连上ethernet0口，也就是lan0口）[H3C-tEthernet0/0] quit[H3C] firewall zone trust[H3C-zone-trust] add interface Ethernet0/04、使用Ping命令验证网络连接性。
<H3C> ping *.*.*.*5、添加登录用户[H3C] local-user admin[H3C-luser-admin] password simple admin[H3C-luser-admin] service-type telnet[H3C-luser-admin] level 36、在系统视图下输入：undo insulate(4个lan口使用一个IP，可当hub使用)7、save8、reboot9、display current-configuration10、用quit退出，用IE输入配好的IP地址进入防火墙web界面，如图1-1。
目录第1章产品介绍...............................................................................1-11.1 简介....................................................................................1-11.2 外观....................................................................................1-21.2.1 前面板......................................................................1-21.2.2 后面板......................................................................1-21.3 规格....................................................................................1-31.4 指示灯................................................................................1-31.5 固定接口.............................................................................1-41.5.1 配置口......................................................................1-41.5.2 以太网口..................................................................1-5第2章安装前准备工作....................................................................2-12.1 安装场所要求......................................................................2-12.1.1 温度/湿度要求..........................................................2-12.1.2 洁净度要求...............................................................2-12.1.3 防静电要求...............................................................2-22.1.4 电磁环境要求...........................................................2-42.1.5 防雷击要求...............................................................2-42.1.6 检查安装台...............................................................2-52.1.7 机柜安装要求...........................................................2-52.2 安全注意事项......................................................................2-52.2.1 安全标志..................................................................2-52.2.2 通用安全建议...........................................................2-62.2.3 用电安全..................................................................2-62.3 安装工具、仪表和设备.......................................................2-6第3章防火墙的安装.......................................................................3-13.1 防火墙安装流程..................................................................3-13.2 安装防火墙到指定位置.......................................................3-13.2.1 安装防火墙到工作台................................................3-23.2.2 安装防火墙到机柜....................................................3-23.3 连接保护地线......................................................................3-43.4 连接电源线.........................................................................3-53.5 连接接口电缆......................................................................3-73.5.1 连接配置口电缆.......................................................3-73.5.2 连接以太网电缆.......................................................3-83.6 安装后的检查......................................................................3-8第4章防火墙的启动与配置............................................................4-14.1 搭建配置环境......................................................................4-14.1.1 连接防火墙到配置终端............................................4-14.1.2 设置配置终端的参数................................................4-14.2 防火墙上电.........................................................................4-44.2.1 上电前检查...............................................................4-44.2.2 防火墙上电...............................................................4-54.2.3 上电后检查/操作......................................................4-54.3 启动过程.............................................................................4-54.4 防火墙配置的基本思路.......................................................4-64.5 命令行接口.........................................................................4-74.5.1 命令行接口的特点....................................................4-74.5.2 命令行接口...............................................................4-7第5章防火墙的软件维护................................................................5-15.1 Boot菜单.............................................................................5-15.1.1 防火墙的Boot菜单....................................................5-25.1.2 防火墙的Boot ROM子菜单......................................5-35.2 利用XModem协议完成应用程序和Boot ROM程序升级.........5-45.2.1 应用程序的升级.......................................................5-45.2.2 Boot ROM程序的升级..............................................5-75.2.3 Boot ROM程序扩展段的升级...................................5-85.3 通过TFTP完成应用程序的升级..........................................5-85.4 利用FTP完成程序/文件的上传下载..................................5-125.5 应用程序及配置文件的维护..............................................5-165.5.1 显示所有文件.........................................................5-165.5.2 删除文件................................................................5-175.6 Boot ROM程序扩展段的备份及恢复.................................5-185.6.1 在FLASH中备份Boot ROM程序的扩展段..............5-185.6.2 从FLASH中恢复Boot ROM程序扩展段..................5-185.7 口令丢失的处理................................................................5-195.7.1 用户口令丢失.........................................................5-195.7.2 Boot ROM口令丢失...............................................5-20第6章安装故障处理.......................................................................6-16.1 电源系统问题故障处理.......................................................6-16.2 配置系统故障处理..............................................................6-1插图目录图1-1 F100-C-EI防火墙前面板.................................................1-2图1-2 F100-C-EI防火墙后面板.................................................1-2图1-3 配置口电缆示意图..........................................................1-5图1-4 以太网电缆示意图..........................................................1-6图2-1 佩戴防静电手腕示意图...................................................2-4图3-1 防火墙安装流程..............................................................3-1图3-2 挂耳结构图.....................................................................3-2图3-3 安装左、右前挂耳到防火墙的两侧.................................3-3图3-4 固定防火墙到机架..........................................................3-3图3-5 连接保护地接地端子到防火墙........................................3-4图3-6 连接保护地线到接地排...................................................3-5图3-7 连接交流电源线..............................................................3-6图3-8 连接配置口电缆..............................................................3-7图4-1 新建连接........................................................................4-1图4-2 本地配置连接端口设置...................................................4-2图4-3 串口参数设置.................................................................4-2图4-4 超级终端窗口.................................................................4-3图4-5 终端类型设置.................................................................4-4图5-1 断开终端连接.................................................................5-5图5-2 修改波特率.....................................................................5-5图5-3 [发送文件]对话框............................................................5-6图5-4 正在发送文件界面..........................................................5-6图5-5 搭建TFTP升级环境........................................................5-9图5-6 搭建FTP升级环境........................................................5-12表格目录表1-1 F100-C-EI防火墙规格....................................................1-3表1-2 F100-C-EI指示灯含义....................................................1-3表1-3 配置口属性.....................................................................1-4表1-4 以太网口属性.................................................................1-5表2-1 机房温度/湿度要求.........................................................2-1表2-2 机房灰尘含量限值..........................................................2-2表2-3 机房有害气体限值..........................................................2-2第1章产品介绍1.1 简介H3C SecPath F100-C-EI防火墙设备（以下简称F100-C-EI）是H3C公司面向家庭办公、小型办公室（Small Office Home Office，SOHO）开发的新一代专业防火墙产品。
H3C F100防火墙配置实例要求：内网192.168.88.1外网192.168.33.1开启DHCP 通过地址转换内网电脑上网下面是我的H3C F100的硬件和软件版本H3C Comware SoftwareComware software, Version 3.40, Release 5102P02 Copyright (c) 2004-2009 Hangzhou H3C Technologies Co., Ltd.All rights reserved.Without theowner's prior written consent, no decompiling nor reverse-engineering shall be allowed.H3C SecPath F100-C-EI uptime is 0 week, 0 day, 0 hour,7 minutesCPU type: Mips IDT RC32365 150MHz64M bytes SDRAM Memory8M bytes Flash MemoryPcb Version:2.0Logic Version:1.0BootROM Version:1.17[SLOT 0] 5FE (Hardware)2.0, (Driver)2.0,(Cpld)1.0[SLOT 1] 1SE (Hardware)1.0, (Driver)1.0,(Cpld)1.01.打开防火墙包过滤firewall packet-filter enablefirewall packet-filter default permit2.添加接口至信任区（内网）和非信任区（外网）firewall zone trustadd interface Ethernet0/0firewall zone untrustadd interface Ethernet0/43.添加内网接口地址interface Ethernet0/0ip address 192.168.88.1 255.255.255.0 4.添加外网接口地址并添加默认路由interface Ethernet0/4ip address 192.168.33.99 255.255.255.0ip route-static 0.0.0.0 0.0.0.0 192.168.33.1 5.设置DHCP地址池并启用DHCP功能dhcp enabledhcp server ip-pool pool1network 192.168.88.0 mask 255.255.255.0gateway-list 192.168.88.1dns-list 222.85.85.856.设置内网的ACLacl number 2001rule 0 permit source 192.168.88.0 0.0.0.2557.设置NAT地址池nat address-group 1 192.168.33.99 192.168.33.998.在外网接口下开始地址转换interface Ethernet0/4nat outbound 2001 address-group 1 no-pat。
华三防火墙H3C F100配置说明一、开通网口用超级终端开通GE0/0网口先输入〈H3C〉system-view 初始化配置再输入[H3C] interzone policy default by-priority 开通GE0/0网口二、连接将服务器的IP设成192.168.0.2 子网掩码255.255.255.0与华为防火墙的GE0/0相连（默认iP是192.168.0.1）三、配置1.打开浏览器，输入192.168.0.12.输入用户名（admin ）、密码（admin ）以及验证码（注意大小写）后进入配置界面。
3.先把端口加入相应的域。
外网口就加入Untrust 域，内网口就加入Trust口。
设备管理—安全域，编辑Trust和Untrust区域。
选择0/1为Trust区域，选择0/2为Untrust区域。
4.为相应的接口配置上相应的IP地址。
设备管理—接口管理，编辑0/1,三层模式，静态路由，IP地址192.168.1.1 掩码：255.255.255.0编辑0/2,三层模式，静态路由，IP地址10.178.177.230 掩码：255.255.255.05.网络管理—DHCP-DHCP服务器，选择启动，动态。
新建，如下图填入IP,掩码，网关和DNS.6.防火墙—ACL新建ACL,在ID中填入2000确定后点击详细信息，新建对2000进行配置，pernit和无限制。
7.防火墙—NAT—动态地址转化新建，选择0/2口，2000，easy IP。
8.网络管理—路由管理—静态路由新建目标IP：0.0.0.0 掩码：0.0.0.0 下一跳：10.178.177.129出接口：0/29.设备管理—配置管理。
备份。
10.服务器网口填自动获取IP，与内网口0/1相连；外网连入外网口0/2。
0/0为配置口。
网络环境：固定IP，光钎接入。
硬件环境：IbmX3650M3一台（OA），双网卡，一台H3C F100—A防火墙一台。
客户需求:要求内部网络通过防火墙访问外网,外网客户端通过防火墙能够访问内部OA服务器。
实施步骤：服务器做好系统并把数据库调试好。
防火墙的调试，通过串口线连接本子PC和防火墙，用超级终端.可用2种调试方法.Web界面的调试和命令行的调试。
先是第一种方法.具体操作如下：1》因为机器默认是没有ip和用户名和密码的,所以就需要超级终端通过命令行来给机器配置，操作如下：因为机器本身带一条console口的串口线，把另一端连接到带串口的笔记本上，因为有的本子没有9针的串口，所以最好买一条九针转U口的，连到笔记本的U口上面,接下来就是打串口的驱动了，在网上下个万能的串口驱动也是能用的（附件里有自己用的一个驱动)，连接好以后,把防火墙通上电。
2》在本子上点击开始—程序-附件—通讯-超级终端，打开后是新建连接,在名称里输入comm1，选第一个图标，点击确定,在连接时使用的下拉菜单中选直接连接到串口1，点击确定，然后在串口的属性对话框中设置波特率为9600，数据位为8，奇偶校验为无，停止位为1,流量控制为无，按［确定］按钮，返回超级终端窗口.接下来配置超级终端属性在超级终端中选择［属性/设置］一项,进入图4-5所示的属性设置窗口。
选择终端仿真类型为VT100或自动检测，按［确定］按钮，返回超级终端窗口。
连通后在超级终端里会显示防火墙的信息。
机子会提示你Ctrl+B你不用管，这是进ROOT菜单的.接下来就要为防火墙配置管理IP，用户名和密码了配置有2种模式，一般情况下用路由模式,先配置IP为使防火墙可以与其它网络设备互通,必须先将相应接口加入到某一安全区域中,且将缺省的过滤行为设置为允许，并为接口（以GigabitEthernet0/0为例）这是lan0的接口,配置IP地址。
[H3C] firewall zone trust [H3C-zone-trust] add interfaceGigabitEthernet0/0[H3C-zone—trust] quit[H3C］ firewall packet—filter default permit[H3C] interface GigabitEthernet0/0[H3C-GigabitEthernet0/0] ip address 192.168。

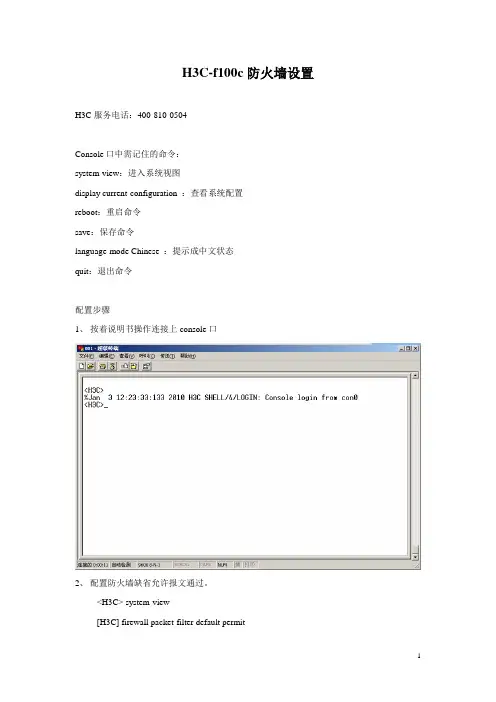

H3C-f100c防火墙设置H3C服务电话：400-810-0504Console口中需记住的命令：system-view：进入系统视图display current-configuration ：查看系统配置reboot：重启命令save：保存命令language-mode Chinese ：提示成中文状态quit：退出命令配置步骤1、按着说明书操作连接上console口2、配置防火墙缺省允许报文通过。
<H3C> system-view[H3C] firewall packet-filter default permit3、为防火墙的以太网接口配置IP地址，并将接口加入到安全区域。
[H3C] interface Ethernet0/0[H3C-Ethernet0/0] ip address *.*.*.* 255.255.255.0（应该配上调试主机同一网段的地址，启用WEB时必须连上ethernet0口，也就是lan0口）[H3C-tEthernet0/0] quit[H3C] firewall zone trust[H3C-zone-trust] add interface Ethernet0/04、使用Ping命令验证网络连接性。
<H3C> ping *.*.*.*5、添加登录用户[H3C] local-user admin[H3C-luser-admin] password simple admin[H3C-luser-admin] service-type telnet[H3C-luser-admin] level 36、在系统视图下输入：undo insulate(4个lan口使用一个IP，可当hub使用)7、save8、reboot9、display current-configuration10、用quit退出，用IE输入配好的IP地址进入防火墙web界面，如图1-1。
