目录第一章、机械制图第一节、机械制图的基本知识 (2)第二节、正投影法基本原理 (3)第三节、金属冷冲压件公差 (11)第四节、形状和位置公差 (18)第二章、常用术语 (38)第三章、部分量规仪器的使用第一节、要求精度与量规仪器 (42)第二节、游标卡尺的使用 (43)第三节、高度规的使用 (44)第四节、分厘卡的使用 (45)第五节、百分表的使用 (48)第六节、平台的使用 (49)第七节、万能角度尺的使用 (50)第八节、直角尺的使用 (54)第九节、V型块的使用 (54)第十节、牙规的使用 (54)第十一节、扭力计的使用 (55)第十二节、投影仪的使用 (55)第四章、检验标准第一节、检验方法 (57)第二节、金属件及其加工品质标准 (57)第三节、喷油品质标准 (61)第四节、包装材料品质标准 (64)第五章、检验方法第一节、披锋的检验方法 (65)第二节、直线度的检验方法 (67)第三节、平面度的检验方法 (67)第四节、平行度的检验方法 (69)第五节、垂直度的检验方法 (70)第六节、同轴度的检验方法 (72)第七节、倾斜度的检验方法 (74)第一章机械制图第一节、机械制图的基本知识1、图纸幅面（1）常用图纸有表1-1规定的六种基本尺寸。
其A0号幅面最大，A5号幅面最小。
图 1-1 六种图纸幅面2、图线图线按其用途，有不同的宽度和型式。
各种图线的名称、型式、代号、宽度以及在图上的一般应用见表1-2。
度约为B/3。
第二节、正投影法基本原理1、投影的形成与常用的投影方法在工程图样中，为了在平面上表达空间物体的结构形状，广泛采用了投影的方法。
所谓投影，在日常生活中是经常遇到的。
如图1-1所示，把一块三角板ABC放在一盏灯与一个平面之间（为了叙述简便，假设三角板平行于这个平面，并假定三角板厚度忽略不计）。
那么，在平面上ABC在这个平面（称为投影平面）上的投影。
对物体进行投影时，必须首先确定光源、投影平面和物体相对于投影平面的位置，还要确定光线与投影平面的关系（垂直或倾斜）。
《机械制图》听课教案第一章：机械制图基础知识1.1 机械制图的标准和规范1.2 机械制图的基本原理1.3 机械制图的符号和标注1.4 机械制图的绘制工具和材料第二章：机械制图的图线和比例2.1 图线的种类和应用2.2 比例的种类和应用2.3 比例换算的方法2.4 绘制图线和比例的注意事项第三章：机械制图的视图和投影3.1 视图的种类和应用3.2 投影的原理和规律3.3 绘制视图和投影的步骤和方法3.4 绘制视图和投影的注意事项第四章：机械制图的剖视图和断面图4.1 剖视图的种类和应用4.2 断面图的种类和应用4.3 绘制剖视图和断面图的步骤和方法4.4 绘制剖视图和断面图的注意事项第五章：机械制图的标注和说明5.1 标注的种类和应用5.2 标注的符号和标准5.3 标注的步骤和方法5.4 说明的书写和格式要求第六章：机械制图的零件图和装配图6.1 零件图的绘制方法和步骤6.2 装配图的绘制方法和步骤6.3 零件图和装配图的标注和说明6.4 零件图和装配图的阅读和理解第七章：机械制图的极限与配合7.1 极限的定义和表示方法7.2 配合的定义和表示方法7.3 极限与配合的标注和应用7.4 极限与配合的计算和选择第八章：机械制图的形位公差和表面粗糙度8.1 形位公差的定义和表示方法8.2 表面粗糙度的定义和表示方法8.3 形位公差和表面粗糙度的标注和应用8.4 形位公差和表面粗糙度的计算和选择第九章：机械制图的计算机辅助设计（CAD）9.1 CAD软件的基本操作和功能9.2 CAD软件在机械制图中的应用9.3 CAD软件的绘制和编辑技巧9.4 CAD软件的文件管理和打印输出第十章：机械制图的实践与应用10.1 机械制图的实际案例分析10.2 机械制图在工程中的应用10.3 机械制图的常见问题和解决方法10.4 机械制图的学习方法和提高途径重点和难点解析一、机械制图的视图和投影补充说明：视图包括主视图、俯视图、左视图等，根据物体的形状和结构选择合适的视图表达。
第一章机械制图的基本知识§1国家标准《技术制图》和《机械制图》的有关规定本节教学目标：了解并遵守《技术制图》、《机械制图》国家标准对图幅、比例、图线、字体、视图、图样画法、尺寸注法等方面的基本规定。
重点：图纸幅面及格式、比例、字体及图线的基本规定，尺寸标注规则。
难点：图线的画法，尺寸标注规则。
引入：图样是工程技术界的国际技术语言，是生产过程中重要的技术文件。
机械图样是按照国家标准进行绘制的，是设计、制造、技术交流和存档的技术文件，我们学好标准并严格地执行，不但是绘制正确、清晰的机械图样的需要，还是我们今后工作的需要。
今天我们就来了解和学习机械制图国家标准中的一些基本规定。
1.1图纸幅面和图纸格式（GB/T14619-1993）•图纸幅面国家标准规定图纸幅面分为A0 、A1 、A2 、A3 、A4五种，详细尺寸见书中表1-1。
GB——“国标”两字的汉语拼音缩写；T ——推荐性国家标准；14689——标准颁布的顺序号；2008——颁布或修订标准的年号，用四位数字表示。
所谓图纸幅面，就是图纸的大小。
(1) 大小表示：用Ｂ×Ｌ表示，即宽×长(2) 种类：有基本幅面和加长幅面（表1-1、1-2、1-3）①基本幅面②加长幅面加长原则：由基本幅面的短边成整数倍的增加，而基本幅面的长边尺寸保持不变。
•图框格式图框用粗实线画出，有两种格式：1．留有装订边；2．不留装订边图框与边框的尺寸见书中所示。
无论图样是否装订，均需画出图框。
(1) 定义图样上限定绘图区域的线框。
(2) 种类不留装订边和留装订边两中（图纸展示）。
(3) 绘制用粗实线绘制。
周边尺寸的确定：①图框线要按不同图纸幅面的周边尺寸画出，需要装订的图样按 a、c 尺寸画出图框，不需要装订的图样按 e 尺寸画出图框。
②a为装订边的尺寸，不管图纸横装还是竖装，它永远在图纸的左边，尺寸为 25mm，e 边尺寸与幅面的大小有关。
（图1-2、1-3）•标题栏GB/T10609.1-1989规定了标题栏的格式，见书中图1-3，标题栏位于图样的右下角，看图的方向与看标题栏的方向一致，允许为了充分利用已印刷好的图纸时二者不一致。

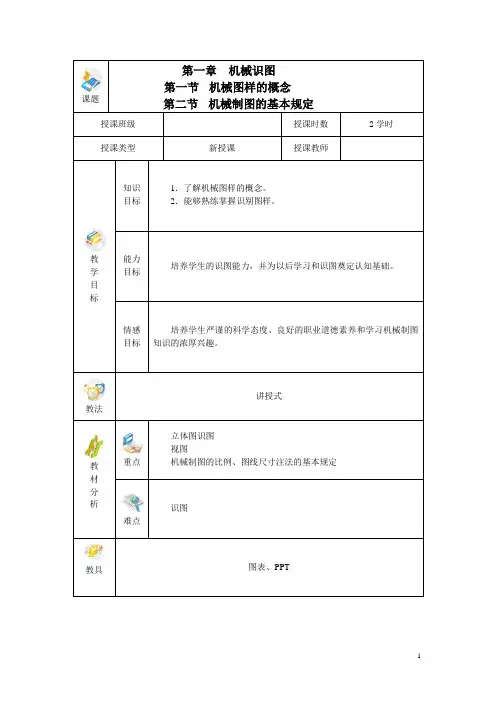

课题第一章机械识图第一节机械图样的概念第二节机械制图的基本规定授课班级授课时数2学时授课类型新授课授课教师教学目标知识目标1．了解机械图样的概念。
2．能够熟练掌握识别图样。
能力目标培养学生的识图能力，并为以后学习和识图奠定认知基础。
情感目标培养学生严谨的科学态度、良好的职业道德素养和学习机械制图知识的浓厚兴趣。
教法讲授式教材分析重点立体图识图视图机械制图的比例、图线尺寸注法的基本规定难点识图教具图表、PPT板书设计1.1机械图样的概念一、立体图二、视图区别：1．立体图只用一个图形来表达支座的形状；视图采用三个图形来表达支座的形状。
2．立体图只能反映支座的大致形状，存在变形和反映不完全的问题；而将视图结合起来就能准确反映其真实形状。
3．立体图有很强的直观性；视图是平面图形，不具有直观性，单个视图不能反映物体的形状大小，只有将几个视图结合起来才能反映物体的形状大小。
1.2机械制图的基本规定1．图框格式（1）需装订的图框格式（2）不留装订边的图框格式2．标题栏其位置一般在右下角。
3．图纸幅面尺寸教学过程教学环节教学内容教学调控时间分配复习引入图样是工程技术部门不可缺少的语言。
设计者要通过图样来表达设计意图和设计对象，以便于制造者根据图样来制造加工产品；而使用者则要根据图样来了解产品的结构和使用性能；维修者则要通过图样来进行维修……。
因此，电子电器专业人员应掌握一定的机械制图知识，以利于分析和排除机械故障，进行维修等。
（3分钟）教学环节教学内容教学调控时间分配新授课1.1机械图样的概念一、立体图只用一个图形就能表达出零件的前面、左面和顶面大致形状的图形，称为立体图。
由于立体图不能确切的反应零件的真实形状，所以它一般不直接在机械生产中使用，而通常只作为生产图样的辅助说明。
二、视图生产中要求图样能准确地表达出物体的形状和大小，因此常用视图来表达，即对着物体的几个方向进行观察，然后分别画出几个平面图形来表达物体；对每一个平面图形都称为视图。
