伺服电机和编码器

伺服电机工作原理伺服电机是一种能够根据控制信号来精确控制位置、速度和加速度的电机。

它主要由电机本体、编码器、控制器和电源组成。

下面将详细介绍伺服电机的工作原理。

1. 电机本体：伺服电机通常采用直流电机或步进电机。

直流电机由电枢和永磁体组成，通过电枢中的电流和永磁体之间的相互作用产生转矩。

步进电机通过施加脉冲信号来控制转子的位置。

2. 编码器：编码器是伺服电机的反馈装置，用于测量电机的位置和速度。

它通常由光电传感器和编码盘组成。

编码盘上有许多等距离的刻线，当电机旋转时，光电传感器会感应到刻线的变化，并将这些变化转换成电信号。

3. 控制器：伺服电机的控制器是控制电机运动的核心部件。

它接收来自编码器的反馈信号，并根据设定的目标位置或速度，计算出电机应该施加的控制信号。

控制器可以采用PID控制算法或其他高级控制算法来实现精确的位置和速度控制。

4. 电源：伺服电机需要稳定的电源来提供工作所需的电能。

通常使用直流电源，电压大小根据电机的要求而定。

伺服电机的工作原理如下：1. 控制器接收到来自外部的控制信号，例如目标位置或目标速度。

2. 控制器根据当前位置和目标位置之间的差异，计算出电机应该施加的控制信号。

3. 控制器将控制信号发送给电机，电机根据信号的大小和方向来调整电流和转矩。

4. 电机开始运动，并通过编码器不断测量自身的位置和速度。

5. 编码器将测量结果反馈给控制器，控制器根据反馈信号进行修正，使电机逐渐接近目标位置或目标速度。

6. 当电机达到目标位置或目标速度时，控制器停止发送控制信号，电机停止运动。

伺服电机的工作原理可以简单概括为控制器接收控制信号，计算出控制信号，发送给电机，电机运动并通过编码器反馈位置和速度信息，控制器根据反馈信息进行修正，实现精确的位置和速度控制。

伺服电机广泛应用于各种需要精确控制位置和速度的领域，例如工业自动化、机器人、印刷设备、医疗器械等。

它的高精度和可靠性使得伺服电机成为现代自动化系统中不可或缺的一部分。

伺服电机编码器调零原理伺服电机编码器调零是在使用伺服系统时非常重要的一个步骤，它能够确保伺服电机在运行中的准确定位和运动控制。

编码器是伺服电机的重要组成部分，用于反馈电机转动的角度和速度信息。

调零过程就是让编码器信号与实际位置一致，从而实现准确的控制。

编码器的作用编码器是一种传感器，能够将机械运动转换成电信号。

在伺服系统中，编码器主要用于反馈电机的实时位置和速度信息，以便系统控制器根据需求进行精确的控制。

编码器通常分为绝对式编码器和增量式编码器两种类型，它们在伺服系统中的应用略有不同。

编码器调零的原理在进行伺服电机编码器调零时，需要确保电机处于静止状态。

调零的过程是通过设置一个参考点（零点），使编码器的信号与该零点对应的位置一致。

具体的步骤如下：1.停止电机运动：首先确保电机处于停止状态，可以通过控制器进行停机操作。

2.找到参考点：确定一个位置作为编码器的零点，通常选择电机的某个固定位置作为参考点。

这个过程需要精确测量，确保选定的点符合实际需要。

3.设置零点：将编码器的当前位置清零，并校准为设定的参考点位置，确保编码器信号与实际位置一致。

4.确认调零：再次检查编码器的位置是否正确，确认调零成功。

调零的重要性良好的编码器调零是伺服系统正常运行的基础，只有在准确调零的情况下，系统才能准确控制电机的位置和速度。

如果编码器未正确调零，可能导致电机位置偏差，影响系统的运行精度，甚至引起不可预料的故障。

总结伺服电机编码器调零是确保伺服系统正常运行的重要步骤。

通过逐步设置零点，校准编码器位置，可以确保系统精确控制电机的位置和速度，提高系统运行的稳定性和精度。

在实际应用中，操作人员应该严格按照操作流程进行调零操作，确保系统能够正常运行。

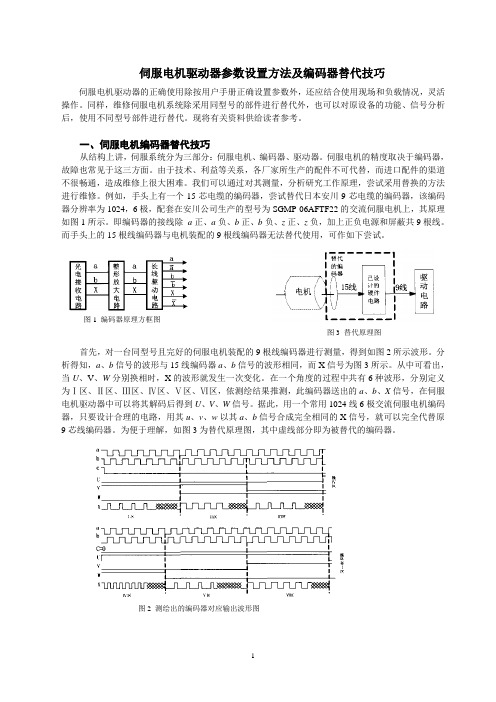

伺服电机驱动器参数设置方法及编码器替代技巧伺服电机驱动器的正确使用除按用户手册正确设置参数外，还应结合使用现场和负载情况，灵活操作。

同样，维修伺服电机系统除采用同型号的部件进行替代外，也可以对原设备的功能、信号分析后，使用不同型号部件进行替代。

现将有关资料供给读者参考。

一、伺服电机编码器替代技巧从结构上讲，伺服系统分为三部分：伺服电机、编码器、驱动器。

伺服电机的精度取决于编码器，故障也常见于这三方面。

由于技术、利益等关系，各厂家所生产的配件不可代替，而进口配件的渠道不很畅通，造成维修上很大困难。

我们可以通过对其测量，分析研究工作原理，尝试采用替换的方法进行维修。

例如，手头上有一个15芯电缆的编码器，尝试替代日本安川9芯电缆的编码器，该编码器分辨率为1024，6极，配套在安川公司生产的型号为SGMP-06AFTF22的交流伺服电机上，其原理如图1所示。

即编码器的接线除a正、a负、b正、b负、z正、z负，加上正负电源和屏蔽共9根线。

而手头上的15根线编码器与电机装配的9根线编码器无法替代使用，可作如下尝试。

图1 编码器原理方框图图3 替代原理图首先，对一台同型号且完好的伺服电机装配的9根线编码器进行测量，得到如图2所示波形。

分析得知，a、b信号的波形与15线编码器a、b信号的波形相同，而X信号为图3所示。

从中可看出，当U、V、W分别换相时，X的波形就发生一次变化。

在一个角度的过程中共有6种波形，分别定义为Ⅰ区、Ⅱ区、Ⅲ区、Ⅳ区、Ⅴ区、Ⅵ区，依测绘结果推测，此编码器送出的a、b、X信号，在伺服电机驱动器中可以将其解码后得到U、V、W信号。

据此，用一个常用1024线6极交流伺服电机编码器，只要设计合理的电路，用其u、v、w以其a、b信号合成完全相同的X信号，就可以完全代替原9芯线编码器。

为便于理解，如图3为替代原理图，其中虚线部分即为被替代的编码器。

图2 测绘出的编码器对应输出波形图其次，依据测绘及原理分析，设计电路。

伺服电机选型和编码器选型计算1. 引言在设计和选择伺服控制系统时，正确选型电机和编码器是非常重要的。

本文将介绍如何进行伺服电机和编码器的选型计算，帮助您选择适合您应用需求的电机和编码器。

2. 伺服电机选型计算伺服电机的选型计算主要涉及以下几个参数：- 功率需求（单位：瓦特）- 转矩需求（单位：牛米）- 转速需求（单位：转/分钟）根据应用需求，可以通过以下步骤计算伺服电机的选型：1. 确定所需的功率需求。

2. 确定所需的转矩需求。

3. 确定所需的转速需求。

4. 根据伺服电机的技术参数表，选择一个合适的电机型号，其中包括功率、转矩和转速等参数。

3. 编码器选型计算编码器是用于测量和反馈电机转速和位置信息的重要设备。

选取合适的编码器需要考虑以下因素：- 分辨率需求（单位：线数）- 测量精度需求选型计算步骤如下：1. 确定所需的分辨率需求，即每转的线数。

2. 考虑测量精度需求，通常以角度或长度表示。

3. 根据编码器的技术参数表，选择一个合适的编码器型号，其中包括分辨率和测量精度等参数。

4. 总结正确选型伺服电机和编码器对于设计和选择伺服控制系统至关重要。

通过本文介绍的伺服电机和编码器选型计算方法，您可以根据应用需求选择适合的电机和编码器型号，以满足系统的性能和稳定性要求。

在选择过程中，还需注意其他因素，如供电要求、安装尺寸和可靠性等，以获取最佳的控制效果。

请注意，本文只提供了伺服电机和编码器选型计算的基本步骤和考虑因素，具体选型还需根据实际应用需求进行详细分析和评估。

伺服电机控制原理一、概述伺服电机是一种能够在给定的位置或速度下准确运动的电机，其控制系统通常由三个部分组成：传感器、控制器和执行器。

传感器用于检测电机的实际位置或速度，控制器根据传感器反馈的信息计算出误差并调整输出信号，而执行器则将输出信号转换为电机的动力。

本文将详细介绍伺服电机控制原理。

二、传感器1.编码器编码器是一种能够将旋转运动转换为数字信号的装置。

在伺服电机中，编码器通常安装在电机轴上，用于检测电机实际位置和旋转方向。

编码器可以分为绝对式和增量式两种类型。

绝对式编码器可以直接读取轴的角度信息，而增量式编码器需要通过计算来获取轴的角度信息。

2.霍尔效应传感器霍尔效应传感器是一种能够检测磁场变化并将其转换为电信号输出的装置。

在伺服电机中，霍尔效应传感器通常用于检测电机实际速度。

三、控制系统1.比例积分微分（PID）控制算法PID控制算法是一种常用的控制算法，其根据误差的大小和变化率来调整输出信号。

PID控制器通常由比例、积分和微分三个部分组成。

比例部分根据误差大小进行调整，积分部分根据误差积累量进行调整，而微分部分则根据误差变化率进行调整。

2.闭环控制系统在伺服电机中，控制系统通常采用闭环控制系统。

闭环控制系统通过传感器反馈信息来调整输出信号，从而使电机能够准确运动到给定位置或速度。

闭环控制系统可以提高电机的精度和稳定性。

四、执行器1.直流电机直流电机是一种能够将直流电转换为旋转力矩的装置。

在伺服电机中，直流电机通常作为执行器使用。

2.伺服驱动器伺服驱动器是一种能够将输入信号转换为电机驱动力矩的装置。

伺服驱动器通常具有过载保护和多种保护功能，可以有效保护伺服电机。

五、工作原理1.位置模式在位置模式下，控制系统会将编码器反馈的实际位置与给定位置进行比较，根据差值计算出误差并调整输出信号。

伺服电机会根据输出信号的变化来调整自身的位置，直到实际位置与给定位置相等。

2.速度模式在速度模式下，控制系统会将霍尔效应传感器反馈的实际速度与给定速度进行比较，根据差值计算出误差并调整输出信号。

伺服电机的控制原理伺服电机是一种用于精确控制转速和位置的电机。

它由电机本体、编码器、控制器和驱动器组成。

伺服电机的控制原理包括位置反馈、闭环控制和PID控制。

位置反馈是伺服电机控制的基础，在伺服电机中常使用的位置反馈器件是编码器。

编码器能够实时检测电机的实际位置，并将位置信息反馈给控制器。

控制器根据编码器的反馈信号来调整电机的转速和位置，从而实现精确的控制。

编码器通常采用光电传感器原理工作，通过感知光线的变化来测量位置。

闭环控制是伺服电机控制的核心思想，其基本原理是通过不断地与编码器进行位置比较，计算误差，并对电机速度和方向进行调整。

闭环控制系统的工作过程如下：1.接收位置指令：控制器接收到外部发送的位置指令，例如要求电机转向某个特定位置。

2.比较位置差异：编码器反馈电机的实际位置，控制器将其与接收到的位置指令进行比较，计算出位置误差。

3.计算控制信号：控制器根据位置误差和控制算法，计算出适当的控制信号，用于调整电机的转速和方向。

4.发送控制信号：控制器将计算出的控制信号发送给驱动器。

5.驱动电机：驱动器接收到控制信号后，通过改变电机的输入电压、电流或脉宽调制等方式，控制电机的转速和方向。

6.反馈调整：电机开始运动后，编码器不断地监测电机的实际位置，并反馈给控制器。

控制器根据反馈信号继续进行位置比较和调整，使得电机能够准确地达到指定的位置。

PID控制是常用的闭环控制算法之一，它基于位置误差、误差变化率和误差积分三个因素进行控制。

PID控制的基本原理如下：1.比例（P）控制：根据位置误差的大小，确定电机的输出功率。

当误差较大时，输出功率较大，电机加速，使误差减小。

2.积分（I）控制：根据位置误差的积分值，调整电机的输出功率。

积分控制能够消除静差，并提高系统的稳定性。

3.微分（D）控制：根据位置误差的变化率，调整电机的输出功率。

微分控制能够减小系统的超调和震荡，提高系统的响应速度。

PID控制通过不断地调整比例、积分和微分系数，使系统能够快速而稳定地达到指定的位置，同时具有较好的抗扰性和适应性。

伺服系统的工作原理是什么伺服系统是一种用于控制和调节机械设备运动的系统，广泛应用于工业自动化和机电控制领域。

伺服系统的核心是伺服电机，通过控制电机的转速和位置来实现对机械系统的精确控制。

本文将介绍伺服系统的工作原理和关键组成部分。

一、伺服系统的组成伺服系统主要由伺服电机、编码器、控制器和执行机构等组件组成。

1. 伺服电机：伺服电机是伺服系统的动力源，通过转动来驱动机械设备的运动。

伺服电机通常采用直流电机、步进电机或无刷电机，其类型和规格根据实际应用需求而定。

2. 编码器：编码器是伺服系统的反馈装置，用于检测电机的转速和位置。

编码器将电机的运动信息转化为脉冲信号，传递给控制器进行处理和反馈控制。

3. 控制器：控制器是伺服系统的核心，负责接收编码器反馈信号并进行运动控制。

控制器根据设定值和反馈信号之间的差异来调整电机的输出信号，实现对机械系统的控制和调节。

4. 执行机构：执行机构是伺服系统的输出端，根据控制器的指令来执行机械设备的运动。

执行机构可以是传动装置、阀门或其他操作设备，其类型和结构也因应用而异。

二、伺服系统的工作原理伺服系统的工作原理可以简单归纳为三个步骤：接收指令、执行控制、反馈调节。

1. 接收指令：伺服系统根据外部设定值或指令来确定机械设备的运动要求。

这些指令可以是手动输入、程序控制或传感器信号等形式。

2. 执行控制：控制器接收到指令后，通过与编码器进行比较来确定电机的位置和速度差异。

控制器利用PID控制算法计算出修正值，并将其转化为电机的控制信号。

3. 反馈调节：伺服系统通过编码器对电机的转速和位置进行实时监测，并将监测结果作为反馈信号传递给控制器。

控制器根据反馈信号与设定值之间的差异来调节电机的输出信号，实现对机械系统的精确控制和调节。

三、伺服系统的优势和应用领域伺服系统相比于其他控制系统具有以下优势：1. 高精度：伺服系统能够实现对机械设备的高精度控制，常用于需要精确位置和速度控制的应用场景，如数控机床、印刷设备等。

步进电机是一种感应电机，它的工作原理是利用电子电路，将直流电变成分时供电的，多相时序控制电流，用这种电流为步进电机供电，步进电机才能正常工作，驱动器就是为步进电机分时供电的，多相时序控制器。

步进电机本身是属于精密控制类电机，但是属于开环控制方式，故有些场合及应用方式用开环电机是不行的，比如电机丢步造成重大财产损失或生命安全的。

带编码器步进电机，就是在步进电机的基础上加编码器，它能够避免因为步进电机丢步而造成损失，编码器就是个保险。

还有一种应用就是加绝对值编码器来作为定位的原点位置，有些场合不方便加原点位置，带编码器步进电机和步进伺服电机(闭环步进电机)最主要区别就是编码器信号接收方式，带编码器步进电机的编码器信号是控制系统接受的，步进伺服电机(闭环步进电机)的编码器信号是驱动器接受的。

步进伺服电机或称闭环步进电机，此产品结合了步进电机和伺服电机的优点，在步进电机上面加编码器，在驱动器上接受编码器信号，运动方式就是你发一个指令，A点到B点，若电机万一丢步后编码器反馈到驱动直接监督让电机走到B的位置，交流伺服电机原理就是普通电机快到原点时直接通过编码器找位置，故到位置点的时候会震荡，很多半导体设备或要求高精度设备就用步进伺服电机(闭环步进电机)，不用交流伺服，因为交流伺服到位置点的时候会震荡,影响精度。

步进伺服电机(闭环步进电机)和交流伺服电机优缺点：1：步进伺服电机(闭环步进电机)本身大惯量，传动皮带场合比交流伺服更好，而大惯量缺点就是响应速度和高速效果比不上交流伺服。

2：交流伺服电机运行噪声比步进伺服电机(闭环步进电机)更好，因为步进伺服电机(闭环步进电机)运动原理还是和步进电机一样，通过定子和转子相吸产生动力。

3：运行精度平滑性上步进伺服电机(闭环步进电机)比交流伺服更好，因为达到终点不会震荡。

4：性价比，步进伺服电机(闭环步进电机)比交流伺服电机便宜很多。

深圳市维科特机电有限公司成立于2005年，是步进电机产品的销售、系统集成和应用方案提供商。

伺服电机驱动器参数设置及编码器替代技巧一、伺服电机驱动器参数设置2.加速度和减速度设置：在伺服系统中，加速度和减速度对于保证系统的运动平稳性和精度非常重要。

通常可以根据应用的需要进行适当的调整，但要注意避免设置过高的加速度和减速度，以免导致电机过载或者机械部件损坏。

3.位置环参数设置：位置环参数决定了伺服系统的位置控制性能。

其中包括比例增益、积分增益和微分增益等。

这些参数的设置通常需要根据实际应用来进行调整。

通过试探性地改变这些参数并观察系统的响应，可以逐步优化系统的性能。

4.速度环参数设置：速度环参数决定了伺服系统的速度响应特性。

通常包括比例增益和积分增益等。

与位置环类似，通过试探性地改变这些参数并观察系统的响应，可以逐步优化系统的速度响应性能。

5.角度环参数设置：对于电机转子位置角度的反馈，通常可以通过编码器来实现。

角度环参数的设置与位置环类似，主要包括比例增益、积分增益和微分增益等。

通过试探性地改变这些参数并观察系统的响应，可以优化系统的转子位置控制精度。

传统的伺服系统中，通常使用编码器来提供位置反馈。

然而，在一些情况下，编码器的使用可能存在一些限制，例如受限空间、高成本等。

1.位置传感器替代：可以考虑使用其他类型的位置传感器来替代编码器。

例如，霍尔传感器、磁场传感器等。

这些传感器通常具有较小的尺寸和较低的成本。

2.光电传感器：光电传感器可以使用光源和光敏元件来检测物体的位置。

它们通常具有较高的精度和较快的响应速度，适用于一些较小尺寸的应用。

3.激光测距仪：激光测距仪利用激光束进行测量，可以提供非常精确的位置反馈。

它们通常具有较大的测量范围和较高的精度，适用于一些较大尺寸的应用。

4.视觉系统：视觉系统可以利用相机和图像处理技术来实现位置测量。

这种方式通常可以提供非常准确的位置反馈，但需要较强的计算能力和图像处理算法的支持。

总结：伺服电机驱动器参数设置和编码器替代技巧是确保伺服系统正常运行的重要步骤。

伺服电机内部结构及其工作原理伺服电机是一种常见的电动机，广泛应用于工业自动化、机械设备和机器人等领域。

本文将详细介绍伺服电机的内部结构和工作原理。

一、伺服电机的内部结构伺服电机的内部结构主要包括电机本体、编码器、控制器和功率放大器等组成部分。

1. 电机本体：伺服电机的电机本体通常由定子和转子组成。

定子是由线圈和铁芯构成，线圈通过电流激励产生磁场。

转子则是由永磁体或电磁体组成，通过磁场与定子的磁场相互作用，实现转动。

2. 编码器：编码器是用来测量电机转动角度和速度的装置。

常见的编码器有光电编码器和磁编码器两种。

光电编码器通过光电原理来检测转子的位置和运动状态，磁编码器则是利用磁场感应原理来实现转子位置的检测。

3. 控制器：控制器是伺服电机的核心部件，负责接收来自外部的控制信号，并根据信号调整电机的转动。

控制器通常包括一个微处理器和相关的电路，能够实时监测电机的状态，并根据设定的目标位置和速度来控制电机的转动。

4. 功率放大器：功率放大器是用来放大控制信号，并将其转化为足够的电流和电压来驱动电机的装置。

功率放大器通常由晶体管、场效应管或功率模块等元件组成，能够提供足够的功率给电机，以实现精确的转动控制。

二、伺服电机的工作原理伺服电机的工作原理基于反馈控制系统，通过不断检测电机的状态和位置，将实际的位置与目标位置进行比较，并根据差距进行调整，以实现精确的位置和速度控制。

1. 位置反馈：伺服电机通过编码器等装置实时测量转子的位置，并将其反馈给控制器。

控制器根据反馈信号与设定的目标位置进行比较，计算出误差值。

2. 控制算法：控制器根据误差值和预设的控制算法，计算出相应的控制信号。

常见的控制算法包括比例控制、积分控制和微分控制等。

比例控制根据误差值的大小来调整电机的输出功率；积分控制根据误差值的积分来调整电机的速度；微分控制则根据误差值的变化率来调整电机的加速度。

3. 功率驱动：控制器将计算得到的控制信号发送给功率放大器，功率放大器将信号转化为足够的电流和电压，驱动电机转动。
