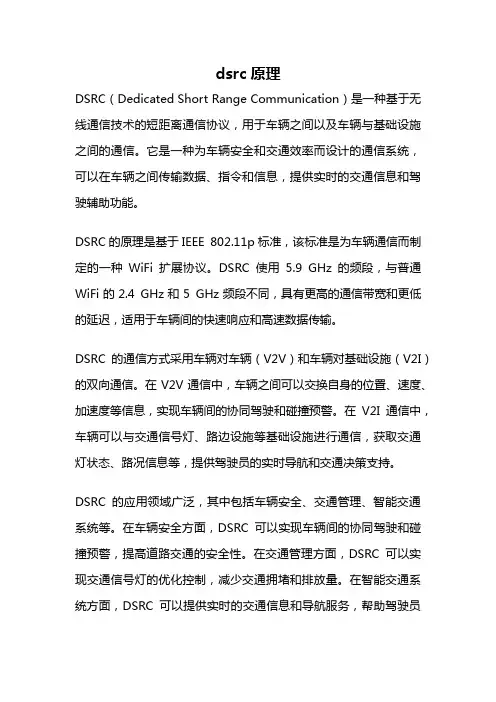

dsrc原理DSRC(Dedicated Short Range Communication)是一种基于无线通信技术的短距离通信协议,用于车辆之间以及车辆与基础设施之间的通信。
它是一种为车辆安全和交通效率而设计的通信系统,可以在车辆之间传输数据、指令和信息,提供实时的交通信息和驾驶辅助功能。
DSRC的原理是基于IEEE 802.11p标准,该标准是为车辆通信而制定的一种WiFi扩展协议。
DSRC使用5.9 GHz的频段,与普通WiFi的2.4 GHz和5 GHz频段不同,具有更高的通信带宽和更低的延迟,适用于车辆间的快速响应和高速数据传输。
DSRC的通信方式采用车辆对车辆(V2V)和车辆对基础设施(V2I)的双向通信。
在V2V通信中,车辆之间可以交换自身的位置、速度、加速度等信息,实现车辆间的协同驾驶和碰撞预警。
在V2I通信中,车辆可以与交通信号灯、路边设施等基础设施进行通信,获取交通灯状态、路况信息等,提供驾驶员的实时导航和交通决策支持。
DSRC的应用领域广泛,其中包括车辆安全、交通管理、智能交通系统等。
在车辆安全方面,DSRC可以实现车辆间的协同驾驶和碰撞预警,提高道路交通的安全性。
在交通管理方面,DSRC可以实现交通信号灯的优化控制,减少交通拥堵和排放量。
在智能交通系统方面,DSRC可以提供实时的交通信息和导航服务,帮助驾驶员选择最佳路线和避开拥堵区域。
虽然DSRC具有许多优势,但也面临一些挑战和限制。
首先,DSRC的可靠性和安全性是应用的关键问题。
由于DSRC是一种无线通信技术,受到天气、干扰和攻击等因素的影响,可能导致通信中断或数据泄漏。
其次,DSRC的推广和应用需要在全国范围内建立统一的基础设施和标准,需要政府和相关部门的支持和投资。
此外,DSRC的成本也是一个问题,需要在车辆和基础设施上进行硬件和软件的更新和改造。
总的来说,DSRC作为一种基于无线通信的短距离通信协议,可以为车辆安全和交通效率提供重要的支持。
DSRC通信协议1. 引言DSRC(Dedicated Short-Range Communications)通信协议是一种用于车辆间和车辆与基础设施之间进行通信的无线通信协议。
该协议在车联网和智能交通系统中被广泛应用,以实现车辆之间的信息交换和实时数据传输。
本文将介绍DSRC通信协议的基本原理、协议结构和应用场景。
2. 基本原理DSRC通信协议基于802.11p标准,使用5.9 GHz的频段进行数据传输。
该协议采用了时域、频域和空域的多路复用技术,以提高通信效率和抗干扰能力。
具体而言,DSRC通信协议通过以下几个基本原理实现可靠的通信:•频谱分配:DSRC通信协议将5.9 GHz频段分为多个信道,以避免干扰和拥塞。
通信双方可以根据需求选择合适的信道进行通信。
•调制与解调:DSRC通信协议使用复杂的调制技术将数字信号转换为模拟信号进行传输,然后由接收方进行解调还原为数字信号。
•信道访问控制:DSRC通信协议使用CSMA/CA(Carrier Sense Multiple Access with Collision Avoidance)机制,以避免多台车辆同时发送数据导致的冲突。
•信号传输:DSRC通信协议使用OFDM(Orthogonal Frequency Division Multiplexing)技术,将数据分为多个子载波并同时传输,以提高数据传输速率和可靠性。
3. 协议结构DSRC通信协议由多个层级组成,每个层级负责处理特定的功能和任务。
以下是DSRC通信协议的基本层级结构:•物理层:该层负责实现无线信号的传输和接收,包括调制解调、频谱分配和信道访问控制等功能。
•数据链路层:该层负责对物理层传输的数据进行封装和解封装,实现数据的可靠传输和数据帧的错误校验。
•网络层:该层负责实现数据的路由和网络连接管理,包括IP地址的分配和路由表的更新等功能。
•传输层:该层负责实现数据的分段和重组,以及对数据传输的可靠性和流量控制等功能。
附件2全国高速公路电子不停车收费联网省(区、市)际共建站通讯协议2014年5月1 省(市)际共建收费站配置要求采用单天线方案,即一条车道布设一套RSU、本方一台出口车道机、对方一台入口车道机。
如下图所示。
出口车道ETC计算机入口车道ETC计算机省界合建站方案2 通讯方式通讯双方采用串口连接:●Baud Rate:115200●Parity:无●ByteSize:8●StopBits:13 通讯参数表通讯双方互相提供如下参数信息:●入口路网编号●入口站编号●入口广场编号4 交易过程●出口车道完成出口交易并代入口车道成功写入入口信息后,将入口信息发送给入口车道,入口车道给予回包确认;●当出口车道与入口车道通讯发生故障时,不能影响出口车道的正常通行,出口车道先抬杆放行车辆,待通讯恢复后重新补传入口数据。
5 通讯数据帧格式出口PC和入口PC通讯的数据帧格式如下:注○1:按照上述数据帧格式通信时,数据帧开始标志为FFH,如果其它字段中出现FFH,则需要进行特殊字节转义处理。
发送数据时,如果在其它字段中出现FFH字节时,将FFH分解为FEH和01H这两个字节来发送;如果在其它字段出现FEH字节时,需将FEH分解为FEH和00H这两个字节来发送。
接收数据时,如果出现“FE 01”这样连续两个字节时将之合为一个字节FFH;如果出现“FE 00”这样连续两个字节时将之合为一个字节FEH。
6 出口PC发往入口PC指令集指令如下表:7 指令Data域结构7.1 连接指令-A0无Data域。
7.2 连接返回指令– B07.3 发送交易信息指令-A1采用网络字节顺序,低地址高字节。
7.4 确认交易信息返回– B18 异常交易车辆通过ETC车道,如不能在有效的DSRC通信区域内完成正常交易,车道计算机应能自动产生报警信号、电动栏杆处于关闭状态及保存抓拍图像,提示出错原因。
进行人工干预处理,解决该笔异常交易后,方可进入下一辆车的ETC交易,同时车道计算机保存该笔异常交易的纪录,以备后查。
高速通信接口设计中的串行通信协议分析在高速通信接口设计中,串行通信协议扮演着至关重要的角色。
通过对串行通信协议的分析,可以更好地了解数据通信过程中的各种参数和要求,从而设计出更加优秀的高速通信接口。
首先,我们了解一下串行通信协议的基本概念。
串行通信是一种数据传输方式,通过逐位传输数据,将数据以比特流的形式发送出去。
串行通信协议则规定了数据传输的格式、时序、速度等参数,以确保数据能够准确、高效地传输。
在高速通信接口设计中,串行通信协议的选择至关重要。
不同的应用场景和需求会对串行通信协议提出不同的要求。
例如,对于需要高速传输的应用,可能会选择采用更高速的串行通信协议,如PCI Express协议;而对于一些实时性要求比较高的应用,则可能会选择采用更低延迟的协议,如Ethernet协议。
此外,串行通信协议的设计也要考虑到信号完整性和可靠性等因素。
高速通信接口在传输过程中会受到各种干扰和噪声的影响,因此要设计出能够抵抗这些干扰的串行通信协议,确保数据的准确传输。
一般来说,采用差分信号传输可以有效提高信号的抗干扰能力,因此许多高速通信接口都采用差分信号传输技术。
另外,在高速通信接口设计中,还需要考虑到协议的灵活性和可扩展性。
随着技术的不断发展和应用需求的不断变化,可能会需要对通信协议进行升级或扩展。
因此要选择一种具有较好灵活性和可扩展性的串行通信协议,以便在需要时进行相应的改进或升级。
总的来说,在高速通信接口设计中,串行通信协议的选择和设计非常关键。
合理选择适合应用需求的协议,并考虑到信号完整性、干扰抵抗能力、灵活性和可扩展性等因素,可以帮助设计出性能更佳的高速通信接口。
通过对串行通信协议进行深入的分析和研究,可以更好地指导高速通信接口的设计和优化。
(完整版)专用短程通信协议DSRC专用短程协议DSRC1.1DSRC协议简介专用短程协议DSRC使用于智能交通领域道路与车辆之间的通信协议。
DSRC由路边单元RSU和车载单元OBU,控制中心以及一些辅助设备组成。
而DSRC通信协议是RSU和OBU实现无线短程通信,保证信息安全可靠传输的核心技术。
车载单元又称车载电子标签,通常安装在挡风玻璃上,主要由收发器与信息存储单元组成。
目前国际上的收发器大多数工作在微博阶段,少数工作在红外波段,通过RSU收发器和OBU收发器,就可以实现车辆与道路之间的信息交互;信息卡里面存储了很多该车的信息,通过OBU收发器可以将存储的信息发给RSU,也可以从RSU下载有关信息。
路边单元主要是指车道通信设备,覆盖区域在3-30米,主要参数有:载波频率,发射功率和频谱,调制方式,和通信接口。
目前大多数国家都倾向用5.8G频段DSRC协议分为3层:物理层,数据链路层和应用层。
物理层:规定了DSRC通信系统的机械,电气,功能和过程的参数,以激活,保持和释放通信系统之间的物理连接;数据链路层:指定了煤质访问和逻辑链路控制方法,定义了进入共享物理媒介,寻址和出错控制的操作,,数据链路层的建立,拆除,对数据的检错,纠错是数据链路层的基本任务。
应用层:提供一些DSRC的基础工具,应用层中的过程可以直接使用这些工具,例如通信初始化过程,数据传输和擦去操作。
另外应用层还提供了支持同时多请求的功能。
1.2DSRC协议分析作为智能交通的信息平台,DSRC协议规范了路边单元与车载单元之间完成可靠的数据传输的有关规程,RSU和OBU之间的数据传输是以数据帧的形式进行的,DSRC 应用数据单元自上而下逐渐封装成应用层协议数据单元,链路层协议数据单元,而后加上帧头和帧尾封装成L2层帧,激活物理层的连接后再加上前后同步码,即可以在传输媒介上传输比特流了。
1.2.1用户要求1,连接管理:由于连接的建立和拆除的开销不适用于实时环境下的DSRC,故,DSRC 采用无连接方式。
ETC系统中OBU侧DSRC协议的设计与实现的开题报告一、选题背景ETC(Electronic Toll Collection)系统是现代化高速公路收费系统的重要组成部分,它能够在车辆通过收费站时,实现自动化的收费和无需停车的通行。
在ETC系统中,OBU(On-Board Unit)是安装在车辆上的电子设备,主要通过车载DSRC(Dedicated Short Range Communication)无线通信技术与收费站进行通信。
因此,OBU侧DSRC 协议的设计与实现是ETC系统的重要技术之一。
二、选题意义OBU侧DSRC协议的设计与实现直接决定了ETC系统的性能和稳定性,对于提高ETC系统的通信效率、加强系统的安全性以及优化用户体验具有重要意义。
本课题将深入研究OBU侧DSRC协议的设计与实现,提高ETC系统性能和稳定性,具有深远的实际应用价值。
三、研究目标本课题的研究目标是实现一个高效、可靠和安全的OBU侧DSRC协议,具体包括以下几个方面:1.分析DSRC技术标准和通信协议,掌握ETC系统的工作原理。
2.设计OBU侧DSRC协议,包括数据帧结构、数据传输过程、错误处理等内容。
3.实现OBU侧DSRC协议,并进行调试和优化,确保协议的性能、可靠性和安全性。
4.进行实验验证,评估OBU侧DSRC协议的性能和可靠性,并与已有的ETC系统进行比较分析。
四、研究内容本课题的具体研究内容主要包括以下几个方面:1.ETC系统的工作原理和DSRC通信协议的分析首先,需要对ETC系统的工作原理进行深入研究,理解DSRC通信协议的工作原理和相关技术标准,并掌握各种协议参数和配置项的含义和作用。
2.OBU侧DSRC协议的设计从上层协议角度,需要设计OBU侧的DSRC协议,包括数据帧的结构、数据传输的过程、错误处理的机制等内容。
同时,需要深入理解DSRC协议的基本原理,在协议设计过程中尽可能提高协议的性能和可靠性。
高速公路 ETC 系统 DSRC 设施串行口通信协议1串行通信方式串行口采纳半双工的异步串行通信方式,协议格式为“115200,N ,8,1”,即波特率115200bps,无奇偶校验,8 位数据, 1 个停止位。
串口通信数据帧格式RSU和PC 通信的数据帧格式如图1-1:STX RSCTL DABCC ETXTA图1-1空应答如图1-2:STX RSCTL BCC ETX图 1-2说明见表1-1:表 1-1 RSU 和 PC 通信的数据帧格式说明字段描述STX帧开始标记,取值为FFFFH ;串口帧序列号, 1 个字节;(1) RSU 发送的串口帧序列号的低半字节为8,高半字节一般为0~ 7,RSU 上电时发送的串口帧序号高半字节为9;RSCTL(2)PC 发送的串口帧序列号是将收到的串口帧序号高低半字节交换;(3)RSU 发送的串口帧序号为 X8H ,此中 X 为 0, 1, 2, 3, 4, 5, 6, 7, 9;(4)PC 发送的串口帧序号为 8XH ,此中 X 为 0, 1, 2, 3, 4, 5, 6, 7, 9;DATA发送的数据;BCC异或校验值,从RSCTL到DATA全部字节的异或值;ETX帧结束标记,取值为FFH 。
特别字节转义办理数据帧开始标记为FFFFH ,帧结束标记为FFH 。
其余字段不可以出现FFH ,假如数据确实为 FFH ,需对其进行转义办理。
发送数据时,假如在待发送字段中出现FFH 字节时,将 FFH 分解为FEH 和 01H 这两个字节来发送;假如在待发送字段出现FEH 字节时,需将FEH 分解为FEH 和 00H 这两个字节来发送。
接收数据时,假如出现“FE 01”这样连续两个字节时将之合为一个字节FFH ;假如出现“FE 00”这样连续两个字节时将之合为一个字节FEH 。
RSU 奉上来的全部整型数据,未特定说明,其字节排序均为高位在前,低位在后。
命令的应答要求PC 一定对RSU 的命令作出应答,能够是携带应答也能够是空应答,RSU 不必定对PC 的每个命令都要应答。
CTCS-3级列控系统TSRS-CTC接口规范(V1.0)2010年3月修改记录目录1.引言 (4)1.1目的和范围 (4)1.2术语和缩写词 (4)1.3参考文献 (4)2.总则 (6)3.参考体系结构 (7)4.接口要求 (8)5.通信指标要求 (9)6.通用应用层定义 (10)7.应用层定义 (12)7.1.应用层信息包类型 (12)7.2.应用层信息包格式 (13)7.2.1.TSR拟定命令(CTC/CTC→TSRS) (13)7.2.2.TSR验证命令(CTC→TSRS) (15)7.2.3.TSR执行命令(CTC→TSRS) (16)7.2.4.TSR删除命令(CTC→TSRS) (17)7.2.5.综合更新请求(CTC → TSRS) (18)7.2.6.单个TCC/RBC的TSR状态请求(CTC → TSRS) (18)7.2.7.线路限速状态初始确认命令(CTC→TSRS) (19)7.2.8.TSR综合状态(TSRS→CTC/CTC) (20)7.2.9.TSR在TCC/RBC中状态(TSRS→CTC) (24)7.2.10.CTC时钟信息(CTC→ TSRS) (25)7.2.11.TSR错误回执(TSRS→CTC) (26)7.2.12.初始化错误回执(TSRS → CTC) (29)7.2.13.TSRS初始化状态信息(TSRS → CTC) (29)7.2.14.TSRS命令统计信息(TSRS CTC) (31)7.3.通信流程 (32)7.3.1.综合更新请求的交互流程 (32)7.3.2.TSR设置及取消流程 (33)7.3.3.初始化确认流程 (35)8.TSRSCTC接口安全功能模块与通信功能模块设置 (36)8.1.安全应用中间子层(SAI) (36)8.2.消息鉴定安全层(MASL) (36)8.3.冗余管理层(ALE) (37)附件1:参数定义 (38)1.引言1.1目的和范围1.1.1.1.本规范规定了临时限速服务器(TSRS)和调度集中系统(CTC)间接口的定义、应用层协议以及安全功能模块与通信功能模块参数设置等内容,安全层与传输层的规范参照《RSSP-II铁路信号安全通信协议》执行。
论电子收费(ETC)系统专用短程通信(DSRC)工作方式王登才【摘要】China's rapid economic growth has caused increasingly serious traffic congestion toll station, electronic toll collection (ETC) can greatly improve the rate of toll lane.This paper introduces the electronic toll collection (ETC) dedicated short range communication (DSRC) began in important equipment of the working principle of OBE, focuses on the analysis of the dedicated short-range communications (DSRC) active and passive working mode two kinds of work mode, the research expounds the OBE dedicated short range communication (DSRC) compatibility management in passive mode , the realization in RSE.%我国经济的快速增长引发日益严重的收费站车辆拥堵问题,电子收费(ETC)可以极大地提高收费车道通过率。
文章从介绍电子收费(ETC)专用短程通信(DSRC)中重要设备OBE工作原理开始,着重分析了专用短程通信(DSRC)主动和被动2种工作方式,研究阐述了OBE专用短程通信(DSRC)主被动工作方式在RSE上实现的兼容性管理。
【期刊名称】《江苏科技信息》【年(卷),期】2015(000)012【总页数】3页(P57-59)【关键词】收费;通信;主动;被动【作者】王登才【作者单位】江苏长天智远交通科技有限公司,江苏南京 210039【正文语种】中文论电子收费(ETC)系统专用短程通信(DSRC)工作方式王登才(江苏长天智远交通科技有限公司,江苏南京210039)摘要:我国经济的快速增长引发日益严重的收费站车辆拥堵问题,电子收费(ETC)可以极大地提高收费车道通过率。

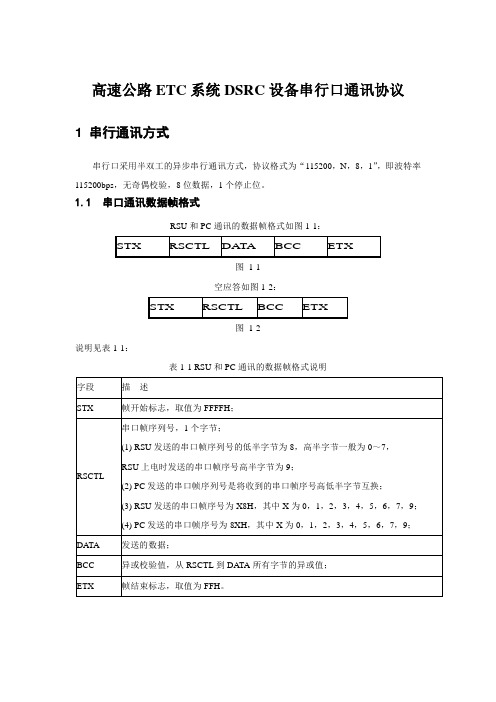

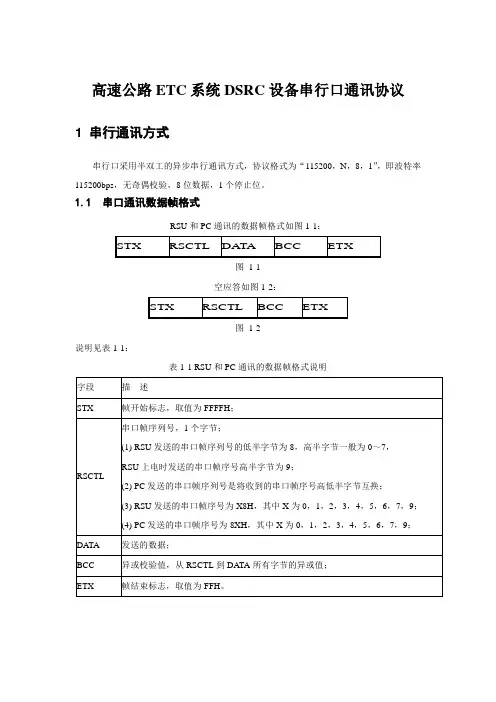

高速公路ETC系统DSRC设备串行口通讯协议
1 串行通讯方式
串行口采用半双工的异步串行通讯方式,协议格式为“115200,N,8,1”,即波特率115200bps,无奇偶校验,8位数据,1个停止位。
1.1 串口通讯数据帧格式
RSU和PC通讯的数据帧格式如图1-1:
图1-1
空应答如图1-2:
图1-2
说明见表1-1:
表1-1 RSU和PC通讯的数据帧格式说明
1.2 特殊字节转义处理
数据帧开始标志为FFFFH,帧结束标志为FFH。
其他字段不能出现FFH,如果数据确实为FFH,需对其进行转义处理。
发送数据时,如果在待发送字段中出现FFH字节时,将FFH分解为FEH和01H这两个字节来发送;如果在待发送字段出现FEH字节时,需将FEH分解为FEH和00H这两个字节来发送。
接收数据时,如果出现“FE 01”这样连续两个字节时将之合为一个字节FFH;如果出现“FE 00”这样连续两个字节时将之合为一个字节FEH。
RSU送上来的所有整型数据,未特定说明,其字节排序均为高位在前,低位在后。
1.3 命令的应答要求
PC必须对RSU的命令作出应答,可以是携带应答也可以是空应答,RSU不一定对PC的每个命令都要应答。
应答时,PC将接收到的命令帧的RSCTL的高半字节和低半字节交换,作为应答帧的RSCTL。
图1-3 串口通讯流程
2 RSU/PC通信帧数据结构
2.1 PC发往RSU的指令:
指令名称代码功能说明
初始化指令C0H 对RSU关键参数如功率、车道模式等进行初始化/设置
对PC收到RSU发来的信息的应答,表示收到信息并要求继续继续交易指令C1H
处理指定OBU
对PC收到RSU发来的信息的应答,表示收到信息并要求当前停止交易指令C2H
不再继续处理指定OBU
2.1.1初始化指令-C0
2.1.2 继续交易指令-C1
2.1.3 停止交易指令-C2
2.1.4 消费指令-C6
2.1.5 异常处理指令-C7
2.1.6 开关天线指令-4C
2.2 RSU发往PC的信息帧:
2.2.1 RSU设备状态信息帧-B0
2.2.2 OBU系统信息帧-B2
其中,OBUStatus的定义如下:
2.2.3 OBU车辆信息帧-B3
2.2.4IC卡信息帧-B4
2.2.5成功交易结束帧-B5
3 流程控制
3.1初始化流程控制
当PC收到RSCTL等于0x98的B0帧,表示RSU刚刚上电,PC应发送初始化指令(C0指令)到RSU,作为对收到信息的应答,同时设置RSU的工作参数;RSU设置完工作参数后,向PC发送RSCTL非0x98的B0帧,表示初始化完成;而后PC发送空应答,RSU开始搜索OBU;
当车道软件开启后,主动向RSU发送C0帧,而后收到B0帧(RSCTL非0x98)后,发送空应答,RSU开始搜索OBU;
3.2入口流程控制
1)RSU搜索OBU,直到搜索到OBU为止;
2)RSU发送OBU号信息(B2帧)给PC,PC回应C1指令;
3)RSU 读OBU属性,并发送OBU属性(B3帧)给PC,PC回应C1指令;
4)RSU读IC卡信息,并发送IC卡信息(B4帧)给PC,PC发送C6指令给RSU;
5)RSU对OBU写入口文件操作,并虚拟扣款,如果不成功,则转入第 1 步骤;
6)RSU发送成功交易结果信息(B5帧)给PC,此次交易结束。
3.3出口流程控制
1)RSU搜索OBU,直到搜索到OBU为止;
2)RSU发送OBU号信息(B2帧)给PC,PC回应C1指令;
3)RSU 读OBU属性,并发送OBU属性(B3帧)给PC,PC回应C1指令;
4)RSU读IC卡信息,并发送IC卡信息(B4帧)给PC,PC发送C6指令给RSU;
5)RSU对OBU扣款并写出口文件,如果不成功,转入第7步骤;
6)RSU发送成功交易结果信息(B5帧)给PC,此次交易结束。
7)RSU重新搜索OBU,发送OBU号、OBU属性和IC卡信息给PC,PC根据IC卡信息进行分析处理:
PC将再次读取到的IC卡信息和第一次读取到的IC卡信息相比,有两种情况:余额相同、余额不同。
以下根据两种不同的情况分别处理:
如果余额相同。
PC发送C6指令给RSU,转到第5步骤;
如果余额不同,则表示对IC卡扣款成功,此时PC发送C7指令给RSU,RSU发送B5帧信息给PC,此次交易结束。
4 流程图
4.1 入口站流程图
4.2 出口站流程图。
