土石坝施工方案一、项目简介土石坝是一种常见的水利工程，用于控制水流、防洪、蓄水等目的。
本文将详细介绍土石坝的施工方案，包括前期准备工作、施工流程、施工方法等。
二、前期准备工作1.地质勘察：在进行土石坝施工之前，必须进行地质勘察，以了解地质条件，确定坝址选址以及确定坝体材料。
勘察内容包括地质构造、岩性、地下水情况等。
2.设计图纸准备：根据地质勘察结果，编制土石坝设计图纸，包括剖面图、平面图、设计参数等。
3.施工方案编制：在完成设计图纸后，根据实际情况编制土石坝施工方案，包括施工流程、施工方法、施工周期等。
三、施工流程土石坝的施工流程一般可分为以下几个阶段：1. 坝基处理1.清理坝基：清除坝基表面的杂物和松散土壤，确保坝基平整。
2.坝基加固：若坝基土质较差，需要进行加固处理，常见的方法包括填筑黏土、加铺石灰土等。
2. 坝体填筑1.坝体填筑材料选择：根据设计要求和现场情况，选择合适的填筑材料，例如土石料、碎石等。
2.坝体填筑：按照设计要求，将填筑材料倒入坝体，并进行均匀压实。
3. 坝面处理1.清除杂物：清除坝面上的杂草、杂物等。
2.坝面护坡: 对坝体表面进行护坡处理，一般采用泥土护坡或混凝土护坡的方式。
4. 附属设施建设1.溢洪道建设：根据设计要求，在坝体周围建设溢洪道，用于排放多余的水流。
2.引水闸门安装：根据需要，在土石坝上安装引水闸门，用于控制水流。
四、施工方法土石坝的施工方法多种多样，根据实际情况可采用以下几种施工方法：1.进口填筑法：先从坝体进口填筑坝基，再由坝基向上填筑坝体，逐步完成坝体施工。
2.上下均衡法：同时从坝体上下两端进行填筑，逐步进行坝体施工，并保持上坝、下坝的均衡。
3.上坝法：先从坝底开始进行填筑，逐步向上进行，直至填筑完成。
4.下坝法：从坝顶开始进行填筑，逐步向下进行，直至填筑完成。
五、注意事项1.施工过程中应注意安全，严格遵守施工安全规范，保证施工人员的人身安全。
2.施工期间应做好环境保护工作，严禁乱倒垃圾、污染水源等行为。
水利工程土石坝施工方案1. 引言水利工程是指为解决水资源的开发、利用、保护和管理等问题而进行的一系列建设和管理活动。
其中，土石坝作为一种重要的水利工程建设形式，广泛应用于水库、堰塞湖、防洪工程等领域。
本文档将详细介绍水利工程土石坝的基本施工方案。
2. 施工前准备工作2.1 勘测与设计在进行土石坝施工前，需要进行详细的勘测工作，包括对坝区地质、地形、地貌等的调查和判断。
根据勘测结果，进行土石坝的设计，确定坝型、坝址、坝高等重要参数。
2.2 采购与运输在施工前期，需要做好材料的采购工作，包括水泥、石子、砂子等。
同时，需要制定合理的运输计划，确保施工材料的供应。
2.3 人力与机械资源准备为了顺利进行土石坝的施工，需要合理配置人力和机械资源。
人力资源方面，需要组建施工队伍，包括工程师、技术员、施工员等。
机械资源方面，需要准备各类施工机械设备，如挖掘机、运输车辆等。
3. 施工过程3.1 清理坝址清理坝址是土石坝施工的第一步。
首先需要清除坝址上的植被、杂物等，以保持施工区域的整洁。
3.2 坝基处理坝基处理是保证土石坝稳定性的重要环节。
首先需要清除坝基的松软土层和泥沙等，然后进行坝基的加固和处理，以提高坝体的稳定性。
3.3 土石料运输土石料的运输是土石坝施工过程中的重要环节。
在施工现场附近设置临时堆场，将采购的土石料运输到施工现场。
3.4 坝体填筑在坝基处理完成后，开始进行坝体的填筑工作。
首先需要按照设计要求将石子和砂子进行合理比例的混合，然后使用挖掘机等工具进行填筑。
3.5 坝面平整坝面平整是土石坝施工的最后一步。
通过使用压路机等工具对坝面进行平整处理，确保坝面的平整度和坝体的稳定性。
4. 施工安全措施在进行土石坝施工过程中，需要注意以下安全措施：•坚持安全第一原则，对施工人员进行安全教育和培训。
•建立健全的施工现场管理制度，确保施工现场的安全。
•加强施工现场巡视，及时发现和解决安全隐患。
•合理配置施工机械设备，确保其正常运行和维护。

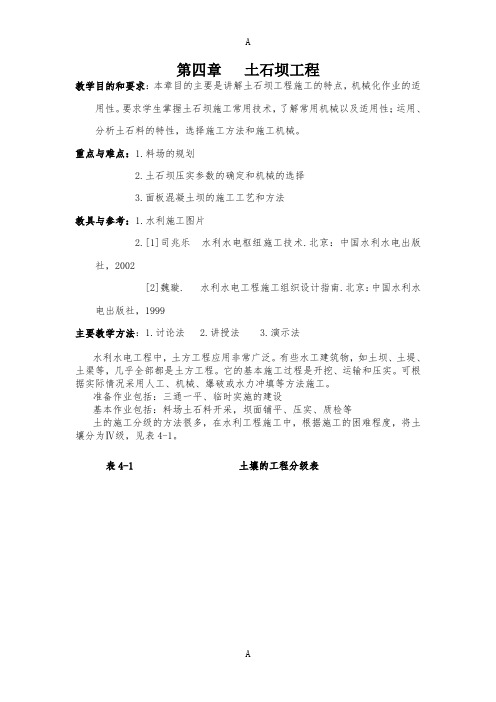

第四章土石坝工程教学目的和要求：本章目的主要是讲解土石坝工程施工的特点，机械化作业的适用性。
要求学生掌握土石坝施工常用技术，了解常用机械以及适用性；运用、分析土石料的特性，选择施工方法和施工机械。
重点与难点：1.料场的规划2.土石坝压实参数的确定和机械的选择3.面板混凝土坝的施工工艺和方法教具与参考：1.水利施工图片2.[1]司兆乐水利水电枢纽施工技术.北京：中国水利水电出版社，2002[2]魏璇. 水利水电工程施工组织设计指南.北京：中国水利水电出版社，1999主要教学方法：1.讨论法 2.讲授法 3.演示法水利水电工程中，土方工程应用非常广泛。
有些水工建筑物，如土坝、土堤、土渠等，几乎全部都是土方工程。
它的基本施工过程是开挖、运输和压实。
可根据实际情况采用人工、机械、爆破或水力冲填等方法施工。
准备作业包括：三通一平、临时实施的建设基本作业包括：料场土石料开采，坝面铺平、压实、质检等土的施工分级的方法很多，在水利工程施工中，根据施工的困难程度，将土壤分为Ⅳ级，见表4-1。
表4-1 土壤的工程分级表二、土壤的工程特性1、表观密度土壤表观密度，就是单位体积土壤的重量。
土壤保持其天然组织、结构和含水量时的表观密度称为自然表观密度。
单位体积湿土的重量称为湿表观密度。
单位体积干土的重量称为干表观密度。
它是体现粘性土密实程度的指标，常用它来控制压实的质量。
2、含水量表示土壤空隙中含水的程度，常用土壤中水的重量与干土重量的百分比表示。
含水量的大小直接影响粘性土压实质量。
3、可松性是自然状态下的土经开挖后因变松散而使体积增大的特性，这种性质称为土的可松性。
土的可松性用可松性系数表示，即：式中：Ｖ２——土经开挖后的松散体积，m³；Ｖ１——土在自然状态下的体积，m³。
土的可松性系数，用于计算土方量、进行土方填挖平衡计算和确定运输工具数量。
各种土的可松性系数见表4-2。
4、自然倾斜角指自然堆积土壤的表面与水平面间所形成的角度，称为土自然倾斜角。
第4章土石坝工程施工土石坝包括各种碾压式土坝、堆石坝和土石混合坝，是一种充分利用当地材料的坝型。
分类（根据施工方法的不同）干填碾压、水中填土、水力冲填(包括水坠坝）和定向爆破修筑等。
碾石式土石坝的施工包括准备作业、基本作业、辅助作业和附加作业.准备作业：三通一平，架设通讯线路，修建生产、生活、办公用房、排水清基等。
基本作业：料场土石料开采，挖、装、运、卸和坝面铺平、压实、质检.辅助作业：清除施工场地及料场的覆盖，从上坝土料中剔除超径石块、杂物,坝面排水、层间刨毛和加水等。
附加作业：坝坡修整，铺砌护面块石及铺植草皮等。
第一节坝体材料与料场规划一、土石坝筑坝材料及其要求在选坝阶段应从空间与时间、质与量等方面进行全面规划。
料场土料的储量一般要求是设计工程量的1.5～2。
0倍，并要求提供备用料场. 粘性土料采用钻探或坑探取样。
砾类土用坑探取样，布孔间距50～100m。
防渗料的勘探要仔细按深度查明天然含水量. 堆石料的勘探可以采用钻探及洞探。
⒈防渗料防渗的土料最基本的要求：防渗性：渗透系数不大于l×10—5cm/s时，一般即可满足要求。
施工性：土料的天然含水量在最优含水量附近，无影响压实的超径材料，压实后的坝面有较高的承载力。
⒉坝壳料工程实践中，堆石、砂砾石及风化料等均可作为坝壳料。
堆石：按其型式可分为抛填、分层碾压、手工干砌石、机械干砌石等;按其材料及来源可分为采石场玄武岩、变质安山岩、砂岩、砾岩、采石场花岗岩、片麻岩、石灰岩、冲击的漂卵石、石渣料等。
堆石是最好的筑坝材料，现广泛用于高土石坝的坝壳料.砂砾石：碾压砂砾石压缩性低，抗剪强度高,但易冲蚀、易管涌。
风化料：属于抗压强度小于30MPa的软岩类，往往存在湿陷问题。
⒊反滤料和过渡料反滤料一般要满足坚固度要求,应尽量避免用纯砂做反滤料.二、料场规划的原则料场的合理规划与使用关系到坝体的施工质量、工期和工程投资，而且还会影响道工程的生态环境和国民经济其他部门。
水工建筑物土石坝课程设计一、课程目标知识目标：1. 让学生掌握土石坝的基本结构、功能和组成部分；2. 使学生了解土石坝的设计原理和施工方法；3. 帮助学生了解土石坝在水利工程中的作用及重要性。
技能目标：1. 培养学生运用所学知识分析土石坝工程案例的能力；2. 提高学生运用绘图软件绘制土石坝结构图的能力；3. 培养学生通过小组合作，解决土石坝设计过程中遇到的问题。
情感态度价值观目标：1. 培养学生对水利工程建设的兴趣，激发学生热爱水利事业；2. 培养学生严谨的科学态度，注重实际操作和工程实践；3. 培养学生的团队协作意识，提高沟通与交流能力。
课程性质分析：本课程为水利工程学科的基础课程，旨在让学生掌握土石坝的基本知识，培养学生的工程实践能力。
学生特点分析：高二年级学生对水利工程有一定的了解，具备基本的物理和数学知识，但缺乏实际工程经验，需要通过课程学习，提高实际操作能力。
教学要求：1. 结合课本知识，注重理论与实践相结合，提高学生的实际操作能力；2. 设计丰富的教学活动，激发学生的学习兴趣，培养学生的团队协作能力；3. 强化课程目标，关注学生的学习成果，为后续教学和评估提供依据。
二、教学内容1. 土石坝的基本概念- 土石坝的定义、分类及用途- 土石坝在我国水利工程中的应用案例2. 土石坝的结构与组成- 坝体、坝基、坝壳、排水系统等基本结构- 各组成部分的材料及性能要求3. 土石坝设计原理- 坝型选择、坝体稳定性分析- 坝体材料的选择与配合设计4. 土石坝施工技术- 施工准备、施工方法及工艺- 施工质量控制与验收标准5. 土石坝工程案例分析与评价- 分析典型土石坝工程案例，了解工程实际应用- 评价土石坝工程的优缺点，探讨改进措施6. 土石坝结构图绘制- 运用绘图软件，绘制土石坝结构图- 学会标注、注释及图纸规范教学内容安排与进度：第一周：土石坝基本概念、分类及用途第二周：土石坝结构与组成、材料性能要求第三周：土石坝设计原理、坝型选择第四周：土石坝施工技术、质量控制第五周：土石坝工程案例分析、评价第六周：土石坝结构图绘制、图纸规范教材章节关联：本教学内容与教材中“土石坝工程”章节相关，涵盖该章节的主要知识点。
土石坝挡水工程施工方案一、施工准备在施工前，需完成以下准备工作：现场勘查：对施工场地进行详细勘查，了解地形、地质、水文等条件，为后续施工提供依据。
设计审查：对设计文件进行审查，确保设计符合规范要求，满足工程需要。
材料准备：根据施工需要，提前采购并储存足够的土石料、水泥、钢筋等材料。
设备准备：配备必要的施工设备，如挖掘机、推土机、装载机、振动碾等。
人员培训：对施工人员进行技术培训和安全培训，确保他们熟悉施工流程和安全规范。
二、坝址平整清除障碍物：清理坝址范围内的树木、杂草、垃圾等障碍物。
地形整平：按照设计要求，对坝址进行地形整平，确保坝体基础平整。
三、坝基处理基础清理：清除坝基范围内的杂物、松土等，确保基础干净。
地基加固：如地基承载力不足，需采取地基加固措施，如注浆、桩基等。
四、坝体施工填筑材料：选用符合要求的土石料进行填筑。
填筑方法：采用分层填筑、分层碾压的方法，确保坝体密实度。
坝体排水：在坝体内部设置排水系统，防止水分对坝体造成损害。
五、防渗措施心墙防渗：在坝体中设置心墙，采用黏土等材料进行防渗处理。
帷幕灌浆：在坝基和坝肩进行帷幕灌浆，提高防渗性能。
六、排水系统表面排水：设置排水沟、截水沟等，将雨水等排至坝体外。
内部排水：在坝体内设置排水管、排水廊道等，将内部水分排出。
七、安全措施边坡稳定：采取护坡、加固等措施，确保边坡稳定。
防洪措施：设置溢洪道、泄洪洞等，以应对超标准洪水。
监测与预警：设置监测系统，对坝体进行实时监测，发现异常及时预警。
八、进度管理编制施工进度计划：根据工程特点和施工条件，编制详细的施工进度计划。
进度监控：定期对施工进度进行检查和监控，确保按计划进行。
进度调整：如遇特殊情况导致进度滞后，及时调整进度计划，采取补救措施。
九、安全管理安全责任制：建立健全安全责任制，明确各级人员的安全职责。
安全培训：对施工人员进行定期的安全培训，提高安全意识和操作技能。
安全检查：定期对施工现场进行安全检查，发现安全隐患及时整改。
水利工程土石坝施工方案一、工程概况水利工程土石坝是为了调节河流水位、防洪和灌溉等目的而修建的一种大型水利工程，是所有水利工程中的重要组成部分。
土石坝一般由土石材料构成，具有密封性能和一定的透水性，能够阻隔水流和满足灌溉和生活用水需求。
本工程位于XX省XX市XX县，主要任务是修建一座高度150米，长度800米的土石坝，用于防洪和水文调节。
工程所在地区地势较险峻，气候多变，施工难度较大，需要合理的施工方案及严格的施工组织。
二、施工前准备1. 地质勘察：根据工程设计图纸和土地利用规划，对施工区域进行详细的地质勘察，了解地质情况、地表水情况等，为施工方案的制定提供可靠数据支持。
2. 设备准备：根据工程需要购置大型挖土机、破碎机、装载机等设备，并做好设备的维护保养工作，确保设备在施工期间正常运转。
3. 材料准备：根据工程设计要求，采购适量的水泥、砂石等建筑材料，保证施工期间的原料供应。
4. 人员安排：合理安排施工人员，包括主要施工人员、监理人员、安全人员、技术人员等，建立施工队伍。
5. 施工方案制定：根据地质勘察资料和工程设计要求，制定详细的施工方案，包括施工工艺、施工进度计划、安全保障措施等。
三、施工工艺及方法1. 坝基准备：根据设计要求进行坝基开挖，清除表土及浮石，并对坝基进行夯实处理，以确保坝基的坚固稳固。
2. 坝体填筑：采用削坡填筑法进行坝体填筑，根据工程设计要求，按照合理的坝体填筑坡度和厚度进行填筑作业。
在填筑过程中，应根据坝体填筑质量情况及时进行检查和调整，确保填筑的坝体质量。
3. 泄洪设施安装：根据工程设计要求，安装泄洪设施，包括放水闸门、泄洪孔等，以满足坝体泄洪和水文调节的需要。
4. 坝顶路面施工：在坝体主体完工后，对坝顶路面进行硬化处理，确保坝顶路面平整、防滑、耐磨。
5. 安全监测设施安装：根据工程设计要求，安装坝体及附属设施的安全监测设施，包括地震监测仪、裂缝监测仪等，以确保坝体及周边环境的安全监测。

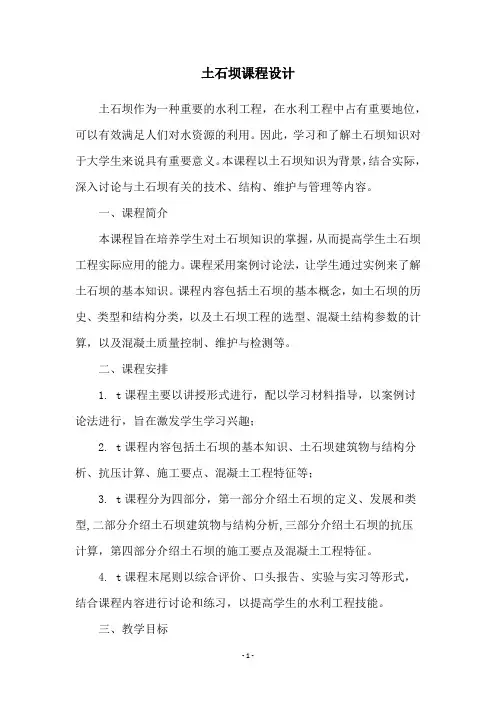

水工建筑物土石坝课程设计
水工建筑物土石坝课程设计
一、课程目的
本课程旨在培养学生学习水工建筑物土石坝的基本概念，理解土石坝的结构和工程设计原理，以及学习建造土石坝的过程及相关注意事项。
二、教学内容
1、土石坝结构原理的介绍及介绍土石坝的种类。
2、介绍土石坝的主要结构，如坝顶、坝颈、坝肩、坝脚等。
3、介绍土石坝的工程设计原理，如坝顶高度、坝颈半径、坝肩面坡度等。
4、介绍建造土石坝的过程及相关注意事项，如土石坝施工现场的布局、施工方案的设计、施工程序的安排等。
三、教学方法
采用多媒体讲解教学，以授课和讨论为主，联系实际，结合施工案例，对土石坝的结构和工程设计原理以及建造土石坝的相关注意事项进行系统的介绍。
四、教学要求
1、掌握土石坝的结构原理，了解土石坝的种类及工程设计原理。
2、了解建造土石坝的过程及相关注意事项，如布局、施工方案和施工程序的安排等。
3、熟练掌握土石坝的施工技术，并能够运用到实践中。
五、课程考核
1、通过闭卷考试，考核学生对课程内容的掌握情况。
2、通过实践项目，考核学生对土石坝施工技术的掌握情况。
3、通过讨论和小组作业，考核学生综合素质的提高情况。
