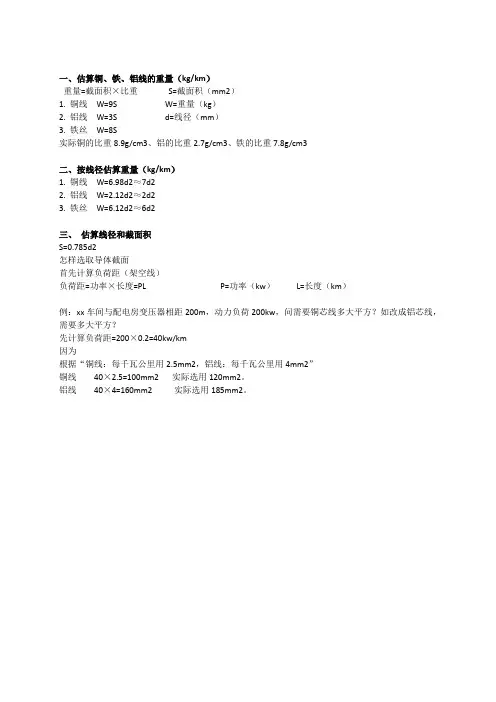

导线型号与重量换算

一、估算铜、铁、铝线的重量（kg/km）
重量=截面积×比重S=截面积（mm2）
1. 铜线W=9S W=重量（kg）
2. 铝线W=3S d=线径（mm）
3. 铁丝W=8S
实际铜的比重8.9g/cm3、铝的比重2.7g/cm3、铁的比重7.8g/cm3
二、按线径估算重量（kg/km）
1. 铜线W=6.98d2≈7d2
2. 铝线W=2.12d2≈2d2
3. 铁丝W=6.12d2≈6d2
三、估算线径和截面积
S=0.785d2
怎样选取导体截面
首先计算负荷距（架空线）
负荷距=功率×长度=PL P=功率（kw）L=长度（km）
例：xx车间与配电房变压器相距200m，动力负荷200kw，问需要铜芯线多大平方？如改成铝芯线，需要多大平方？
先计算负荷距=200×0.2=40kw/km
因为
根据“铜线：每千瓦公里用2.5mm2，铝线：每千瓦公里用4mm2”
铜线40×2.5=100mm2 实际选用120mm2。

铝线40×4=160mm2 实际选用185mm2。

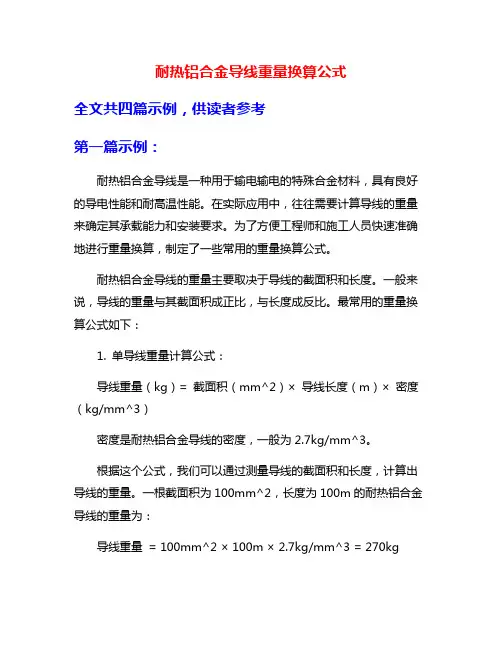

耐热铝合金导线重量换算公式全文共四篇示例，供读者参考第一篇示例：耐热铝合金导线是一种用于输电输电的特殊合金材料，具有良好的导电性能和耐高温性能。

在实际应用中，往往需要计算导线的重量来确定其承载能力和安装要求。

为了方便工程师和施工人员快速准确地进行重量换算，制定了一些常用的重量换算公式。

耐热铝合金导线的重量主要取决于导线的截面积和长度。

一般来说，导线的重量与其截面积成正比，与长度成反比。

最常用的重量换算公式如下：1. 单导线重量计算公式：导线重量（kg）= 截面积（mm^2）× 导线长度（m）× 密度（kg/mm^3）密度是耐热铝合金导线的密度，一般为2.7kg/mm^3。

根据这个公式，我们可以通过测量导线的截面积和长度，计算出导线的重量。

一根截面积为100mm^2，长度为100m的耐热铝合金导线的重量为：导线重量= 100mm^2 × 100m × 2.7kg/mm^3 = 270kg以上就是关于耐热铝合金导线重量换算公式的简单介绍。

在实际工程中，根据具体情况选择合适的公式进行计算，可以帮助工程师和施工人员更加便捷地进行设计和施工工作。

希望这些信息对大家有所帮助。

第二篇示例：耐热铝合金导线是一种用于输电、配电以及其他电气设备连接的重要材料，其具有低电阻、轻质、良好的导电性能和耐高温等优点。

在实际工程中，我们经常需要根据铝合金导线的规格和长度来计算其重量，以便合理选择材料并确定施工工艺。

本文将介绍耐热铝合金导线重量换算的公式及相关知识。

一、耐热铝合金导线的重量计算方法在进行耐热铝合金导线重量计算时，通常需要考虑到导线的直径、长度、密度等因素。

根据铝合金导线的结构特点，其重量可以通过以下公式计算：导线重量（kg）=（直径×直径×0.7854×长度×密度）/ 1000直径单位为毫米，长度单位为米，密度为铝合金的密度（通常为2.7 g/cm³）。

各种规格电缆重量计算公式电缆是用来传输电力、通信和控制信号的导线，具有多种规格和材质。

在工程施工和设计过程中，准确计算电缆的重量是非常重要的。

本文将介绍各种规格电缆重量的计算公式，以帮助工程师和设计师准确计算电缆的重量，为工程施工和设计提供参考。

一、导线重量的计算公式。

1. 圆形导线的重量计算公式。

圆形导线的重量计算公式为，W = π r^2 ρ L。

其中，W为导线的重量，单位为千克；π为圆周率，取3.14；r为导线的半径，单位为米；ρ为导线的密度，单位为千克/立方米；L为导线的长度，单位为米。

2. 扁平导线的重量计算公式。

扁平导线的重量计算公式为，W = 2 t w ρ L。

其中，W为导线的重量，单位为千克；t为导线的厚度，单位为米；w为导线的宽度，单位为米；ρ为导线的密度，单位为千克/立方米；L为导线的长度，单位为米。

二、电缆重量的计算公式。

1. 单芯电缆的重量计算公式。

单芯电缆的重量计算公式为，W = π (D/2)^2 ρ L。

其中，W为电缆的重量，单位为千克；π为圆周率，取3.14；D为电缆的直径，单位为米；ρ为电缆的密度，单位为千克/立方米；L为电缆的长度，单位为米。

2. 多芯电缆的重量计算公式。

多芯电缆的重量计算公式为，W = n π (D/2)^2 ρ L。

其中，W为电缆的重量，单位为千克；n为电缆的芯数；π为圆周率，取3.14；D为电缆的直径，单位为米；ρ为电缆的密度，单位为千克/立方米；L为电缆的长度，单位为米。

三、绝缘层和护套的重量计算公式。

1. 绝缘层的重量计算公式。

绝缘层的重量计算公式为，W = 2 π (D1/2)^2 ρ1 L 2 π (D2/2)^2 ρ2 L。

其中，W为绝缘层的重量，单位为千克；π为圆周率，取3.14；D1为绝缘层外径，单位为米；D2为绝缘层内径，单位为米；ρ1为绝缘层的密度，单位为千克/立方米；ρ2为导体的密度，单位为千克/立方米；L为绝缘层的长度，单位为米。

电线重量计算公式 及 每百米电线标准重量
1电线重量计算公式 及 每百米电线标准重量：
电线重量=导体重量+绝缘重量
导体重量=导体比重*截面积（铜比重8.9g/cm3,铝2.7g/cm3）
绝缘层重量=3.14*（挤包前外径 绝缘厚度）*绝缘厚度*绝缘料比重
（PVC绝缘料比重为1.5g/cm3, PE绝缘料比重为0.932g/cm3）
以上公式算出的重量为：千克/千米。

铜线=9*截面积
铝线=3*截面积
铁线=8*截面积
2按线径估算重量（kg/km）
铜线=6.98d2≈7d2
铝线=2.12d2≈2d2
铁线=6.12d2≈6d2
3估算线径和截面积
S=0.785d2
4怎么样选取导体截面
首先计算 负荷距=功率*长度
然后 根据铜线每千瓦公里用2.5mm2，铝线每千瓦公里用4.0mm2，。

铝电缆型号与重量对照表全文共四篇示例，供读者参考第一篇示例：铝电缆型号与重量对照表电缆是一种用来传输电力或通信信号的导线，是电力系统和通信系统的重要组成部分。

铝电缆是一种使用铝作为主要导体的电缆，由于铝的轻量化和导电性能良好，因此被广泛应用于各种场合。

铝电缆的型号与重量是用户在选择电缆时需要考虑的两个重要参数。

电缆的型号代表了电缆的规格和性能，而重量则直接关系到施工和运输的方便性。

了解铝电缆型号与重量的对照关系对于用户选择合适的电缆至关重要。

| 型号| 电缆截面积（mm²）| 重量（kg/km）||------|-------------------|-------------|| JL | 10 | 69.75 || JG | 16 | 110.4 || JXL | 25 | 172 || JLG | 35 | 236.8 || JLY | 50 | 338 || JGJB | 70 | 456.5 || JLYJ | 95 | 608.3 || JLGJ | 120 | 767.2 || JLGY | 150 | 967.6 || JLGS | 185 | 1185.1 || JLGE | 240 | 1529.1 || JLYGS | 300 | 1909.9 || JLGEA | 400 | 2511.6 || JLB | 500 | 3089 || JLD | 630 | 3919.2 || JLK | 800 | 4905.9 || JLTY | 1000 | 5790.3 |从上表可以看出，随着铝电缆的电缆截面积增大，电缆的重量也会增加。

用户在选择铝电缆时，需要根据具体的需求和使用场景来确定合适的电缆型号和重量。

一般来说，大功率电缆需要选择截面积大、重量较大的电缆，以确保电能传输的稳定性和安全性。

除了型号和重量外，用户在选择铝电缆时还需要考虑导电性能、耐热性能、防腐性能等因素。

一、估算铜、铁、铝线的重量（kg/km）
重量=截面积×比重 S=截面积（mm2）
1. 铜线 W=9S W=重量（kg）
2. 铝线 W=3S d=线径（mm）
3. 铁丝 W=8S
实际铜的比重8.9g/cm3、铝的比重2.7g/cm3、铁的比重7.8g/cm3
二、按线径估算重量（kg/km）
1. 铜线W=6.98d2≈7d2
2. 铝线 W=2.12d2≈2d2
3. 铁丝W=6.12d2≈6d2
三、估算线径和截面积
S=0.785d2
怎样选取导体截面
首先计算负荷距（架空线）
负荷距=功率×长度
=PL P=功率（kw） L=长度（km）
例：xx车间与配电房变压器相距200m，动力负荷200kw，问需要铜芯线多大平方？如改成铝芯线，需要多大平方？
先计算负荷距=200×0.2=40kw/km
因为
根据“铜线：每千瓦公里用2.5mm2，铝线：每千瓦公里用4mm2”
铜线40×2.5=100mm2 实际选用120mm2。

铝线40×4=160mm2 实际选用185mm2。

铝线计算截面公式
实际选用185mm2
Δu是电压损失百分数（允许电压损失是额定电压的4%）一般是5%。

型号线径mm2长度km 理论重量kg/km 重量备注型号10440.0016640.0025920.00351270.00501750.00702380.00953230.001203940.001504900.001856120.002407720.00型号线径mm2长度km 理论重量kg/km 重量备注型号10/21190.0016/31500.0025/42000.0035/62490.0050/83160.0070/104110.0095/155310.00120/206490.00150/257230.00185/308970.00240/4011330.00JKLYJ JKLGYJ1kV 架空架空绝缘电线长度换算重量表1kV 架空架空绝缘电线长度换算重量表JKLYJ JKLGYJ型号线径mm2长度km 理论重量kg/km 重量备注型号101230.00161480.00251870.00352250.00502840.00703570.00954630.001205500.001506550.001857550.002409350.0030011450.00型号线径mm2长度km 理论重量kg/km 重量备注型号25/42250.0035/62750.0050/83450.0050/305650.0070/104440.0070/407430.0095/155760.00JKLYJ 10kV 架空架空绝缘电线长度换算重量表10kV 架空架空绝缘电线长度换算重量表JKLYJ95/206390.0095/559660.00120/76140.00120/206970.00120/257700.00120/7011760.00150/87310.00150/208270.00150/258740.00150/359610.00185/108620.00185/259870.00185/3010050.00185/4510320.00240/3011600.00240/4011960.00240/5512860.00型号线径mm2长度km 理论重量kg/km 重量备注型号3*50850003*70955003*951075003*1201190003*1501315003*1801460003*2401685003*3001920003*40022550026/35kV 交联聚乙烯绝缘三芯钢带铠装PVC 护套电力电缆（YJV22型）长度换算重量表26/35kV 交联YJV22YJV22JKLGYJ JKLGYJ型号线径mm2长度km 理论重量kg/km 重量备注型号2408063030087200400946205001083906301210208001390801000161250120018310014002045201600224430型号线径mm2长度km 理论重量kg/km 重量备注型号3*2.517303*422703*629603*1044003*1663303*2594403*35125403*50164903*70237003*95313503*12039270YJLW03型YJLW03型YJV-0.6/1KV 三芯交联聚乙烯绝缘电力电缆长度换算重量表YJV YJV-0.6/1KV YJV-0.6/1KV110kV 交联聚乙烯绝缘皱纹铝套电力电缆（YJLW03型）长度换算重量表110kV 交联3*150471003*185605603*240774403*30096020型号线径mm2长度km 理论重量kg/km 重量备注型号3*2.512703*415203*618603*1025403*1633603*2547903*3560203*5071803*70106703*95136603*120169203*150191703*185261203*240327503*30040160型号线径mm2长度km 理论重量kg/km 重量备注型号3*2.532703*439403*647703*106490YJLV-0.6/1KV 三芯交联聚乙烯绝缘电力电缆长度换算重量表YJL YJLV-0.6/1KV YJLV-0.6/1KV YJV22-0.6/1KV 三芯交联聚乙烯绝缘钢带铠装电力电缆长度换算重量表YJV22-0.0.6/1KV0.6/1KV3*1687003*25122603*35155903*50209103*70317103*95402603*120492803*150601703*185735103*240917803*300112090型号线径mm2长度km 理论重量kg/km 重量备注型号3*2.528103*431903*636703*1046403*1657303*2576203*3590703*50116003*70186703*95225703*120269303*150322403*185390603*24047090YJV22-0.6/1KV YJV22-0.6/1KV YJLV22-0.6/1KV 三芯交联聚乙烯绝缘钢带铠装电力电缆长度换算重量表YJLV22-0YJV22-0.6/1KV YJV22-0.6/1KV3*30056230型号线径mm2长度km 理论重量kg/km 重量备注型号255930357190508680701112095138501201727015020570185243902403043030036810型号线径mm2长度km 理论重量kg/km 重量备注型号25428035485050554070660095773012093201501064018512200YJLV-3.6/6KV YJLV-3.6/6KVYJV-3.6/6KV 单芯交联聚乙烯绝缘电力电缆长度换算重量表YJV YJV-3.6/6KV YJV-3.6/6KV YJLV-3.6/6KV 单芯交联聚乙烯绝缘电力电缆长度换算重量表YJL2401466030017210型号线径mm2长度km 理论重量kg/km 重量备注型号2517100352115050258707033640954233012053250150636901857580024094290300114930型号线径mm2长度km 理论重量kg/km 重量备注型号251213035140905016420702003095239101202933015033820185391602404684030055960YJLV-3.6/6KV 三芯交联聚乙烯绝缘电力电缆长度换算重量表YJL YJLV-3.6/6KV YJLV-3.6/6KV3.6/6KV3.6/6KV YJV-3.6/6KV 三芯交联聚乙烯绝缘电力电缆长度换算重量表YJV YJV-3.6/6KV YJV-3.6/6KV型号线径mm2长度km 理论重量kg/km 重量备注型号3*1.5120.803*2.5158.503*4210.403*6280.203*10430.703*16623.603*25947.103*35125403*50166003*70235303*95317903*120398303*150490903*185610403*240794103*300989003*4001258503*1.5+1*1.0138.903*2.5+1*1.5181.703*4+1*2.5245.403*6+1*4329.503*10+1*6497.103*16+1*10734.703*25+1*16111403*35+1*16141403*50+1*2519190YJV-0.6/1KV 多芯交联聚乙烯绝缘电力电缆长度换算重量表YJV YJV-0.6/1KV YJV-0.6/1KV YJV-0.6/1KV YJV-0.6/1KV3*70+1*35270203*95+1*50366703*120+1*70550303*150+1*70646003*185+1*95802903*240+1*120952703*300+1*1501169003*400+1*1851576603*1.5+2*1.0158.903*2.5+2*1.5207.303*4+2*2.5282.103*6+2*4382.203*10+2*656903*16+2*10853.303*25+2*16129203*35+2*16159003*50+2*25221103*70+2*35309303*95+2*50103*120+2*70543103*150+2*70631503*185+2*95804603*240+2*1201037703*300+2*1501288703*400+2*1851633604*1.5145.704*2.5194.304*4261.604*6352.40YJV-0.6/1KV 0.6/1KV0.6/1KV YJV-0.6/1KV4*10547.304*16799.104*25122204*35162604*50217204*70308004*95416604*120524404*150643504*185803404*2401045204*3001301704*4001660004*1.5+1*1.0165.204*2.5+1*1.5219.304*4+1*2.5297.604*6+1*4403.904*10+1*6617.704*16+1*10915.904*25+1*16139704*35+1*16179604*50+1*25246101*70+1*35346604*95+1*50468204*120+1*70598104*150+1*70716304*185+1*95902304*240+1*1201169104*300+1*150145420YJV-0.6/1KV YJV-0.6/1KV YJV-0.6/1KV YJV-0.6/1KV4*400+1*185185090 5*1.5171.50 5*2.5231.305*4314.205*6426.40 5*10666.70 5*16978.80 5*2515030 5*35200405*5026960 5*7038250 5*9551960 5*12065130 5*15080200 5*185100100 5*240130190 5*300162130 5*400207060YJV-0.6/1KVYJV-0.6/1KV1kV架空架空绝缘电线重量换算长度表线径mm2长度km理论重量kg/km重量备注100.0044160.0064250.0092350.00127500.00175700.00238950.003231200.003941500.004901850.006122400.007721kV架空架空绝缘电线重量换算长度表线径mm2长度km理论重量kg/km重量备注10/20.0011916/30.0015025/40.0020035/60.0024950/80.0031670/100.0041195/150.00531120/200.00649150/250.00723185/300.00897240/400.00113310kV架空架空绝缘电线重量换算长度表线径mm2长度km理论重量kg/km重量备注100.00123160.00148250.00187350.00225500.00284700.00357950.004631200.005501500.006551850.007552400.009353000.00114510kV架空架空绝缘电线重量换算长度表线径mm2长度km理论重量kg/km重量备注25/40.0022535/60.0027550/80.0034550/300.0056570/100.0044470/400.0074395/150.0057695/200.0063995/550.00966120/70.00614120/200.00697120/250.00770120/700.001176150/80.00731150/200.00827150/250.00874150/350.00961185/100.00862185/250.00987185/300.001005185/450.001032240/300.001160240/400.001196240/550.001286V交联聚乙烯绝缘三芯钢带铠装PVC护套电力电缆（YJV22型）重量换算长度表线径mm2长度km理论重量kg/km重量备注3*50085003*70095503*950107503*1200119003*1500131503*1800146003*2400168503*3000192003*400022550kV交联聚乙烯绝缘皱纹铝套电力电缆（YJLW03型）长度换算重量表线径mm2长度km理论重量kg/km重量备注2400806330008720400094625000108396300121028000139081000016125120001831014000204521600022443YJV-0.6/1KV三芯交联聚乙烯绝缘电力电缆长度换算重量表线径mm2长度km理论重量kg/km重量备注3*2.501733*402273*602963*1004403*1606333*2509443*35012543*50016493*70023703*95031353*120039273*150047103*185060563*240077443*30009602YJLV-0.6/1KV三芯交联聚乙烯绝缘电力电缆长度换算重量表线径mm2长度km理论重量kg/km重量备注3*2.501273*401523*601863*1002543*1603363*2504793*3506023*5007183*70010673*95013663*120016923*150019173*185026123*240032753*3000401622-0.6/1KV三芯交联聚乙烯绝缘钢带铠装电力电缆重量换算长度表线径mm2长度km理论重量kg/km重量备注3*2.503273*403943*604773*1006493*1608703*25012263*35015593*50020913*70031713*95040263*120049283*150060173*185073513*240091783*300011209V22-0.6/1KV三芯交联聚乙烯绝缘钢带铠装电力电缆重量换算长度表线径mm2长度km理论重量kg/km重量备注3*2.502813*403193*603673*1004643*1605733*2507623*3509073*50011603*70018673*95022573*120026933*150032243*185039063*240047093*30005623YJV-3.6/6KV单芯交联聚乙烯绝缘电力电缆长度换算重量表线径mm2长度km理论重量kg/km重量备注250593350719500868700111295013851200172715002057185024392400304330003681YJLV-3.6/6KV单芯交联聚乙烯绝缘电力电缆重量换算长度表线径mm2长度km理论重量kg/km重量备注250428350485500554700660950773120093215001064185012202400146630001721YJV-3.6/6KV三芯交联聚乙烯绝缘电力电缆重量换算长度表线径mm2长度km理论重量kg/km重量备注2501710350211550025877003364950423312005325150063691850758024009429300011493YJLV-3.6/6KV三芯交联聚乙烯绝缘电力电缆重量换算长度表线径mm2长度km理论重量kg/km重量备注250121335014095001642700200395023911200293315003382185039162400468430005596YJV-0.6/1KV多芯交联聚乙烯绝缘电力电缆长度换算重量表线径mm2长度km理论重量kg/km重量备注3*1.50120.83*2.50158.53*40210.43*60280.23*100430.73*160623.63*250947.13*35012543*50016603*70023533*95031793*120039833*150049093*185061043*240079413*300098903*4000125853*1.5+1*1.00138.93*2.5+1*1.50181.73*4+1*2.50245.43*6+1*40329.53*10+1*60497.13*16+1*100734.73*25+1*16011143*35+1*16014143*50+1*25019193*70+1*3502702 3*95+1*5003667 3*120+1*7005503 3*150+1*7006460 3*185+1*9508029 3*240+1*12009527 3*300+1*150011690 3*400+1*185015766 3*1.5+2*1.00158.9 3*2.5+2*1.50207.3 3*4+2*2.50282.1 3*6+2*40382.2 3*10+2*60569 3*16+2*100853.3 3*25+2*1601292 3*35+2*1601590 3*50+2*2502211 3*70+2*3503093 3*95+2*50013*120+2*7005431 3*150+2*7006315 3*185+2*9508046 3*240+2*120010377 3*300+2*150012887 3*400+2*185016336 4*1.50145.74*2.50194.34*40261.64*60352.44*100547.34*160799.14*25012224*35016264*50021724*70030804*95041664*120052444*150064354*185080344*240010452 4*300013017 4*400016600 4*1.5+1*1.00165.2 4*2.5+1*1.50219.3 4*4+1*2.50297.6 4*6+1*40403.9 4*10+1*60617.7 4*16+1*100915.9 4*25+1*1601397 4*35+1*1601796 4*50+1*2502461 1*70+1*3503466 4*95+1*5004682 4*120+1*7005981 4*150+1*7007163 4*185+1*9509023 4*240+1*120011691 4*300+1*1500145424*400+1*185018509 5*1.50171.55*2.50231.35*40314.25*60426.45*100666.75*160978.85*25015035*35020045*50026965*70038255*95051965*120065135*150080205*185010010 5*240013019 5*300016213 5*400020706。

常用导线、钢绞线技术参数详见表2.1.2.1-2～表2.1.2.1-6。

表2.1.2.1-2 LGJ型钢芯铝绞线规格估算口诀二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为 2．5×9=22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5=122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

如16mm’铜线的载流量，可按25mm2铝线计算。

"穿管根数二三四，八七六折满载流。

意思是在穿管敷设两根、三根、四根电线的情况下，其载流量分别是电工口决计算载流量（单根敷设）的80%、70%、60%。

耐热铝合金导线重量换算公式要计算耐热铝合金导线的重量，可以使用以下公式：
重量（kg）= 铝线密度（kg/m^3）× 铝线截面积（m^2）× 铝
线长度（m）。

首先，需要确定铝线的密度。

耐热铝合金的密度通常在2700-2800 kg/m^3之间，具体数值可以从材料提供的技术参数中获取。

其次，需要测量铝线的截面积，通常以平方米（m^2）为单位。

最后，测量铝线的长度，通常以米（m）为单位。

将这些值代入上述公式中，即可计算出耐热铝合金导线的重量。

请注意，这个公式基于铝线的理想情况，实际重量可能会受到一些
因素的影响，如表面处理、含漆等。
