710采煤机-截割部-牵引部-行走部结构

采煤机的结构及原理一、结构以MG200(250)/500(600)型系列采煤机为例，是一种多电机驱动、横向布置，采用交流变频调速装置的电引采煤机。

本系列采煤机适用于2.0~3.5米，倾斜角小于45°的中硬煤层。

本系列采煤机目前已派生出12种机型，其中10种机型的机械传动系统和结构相同，大部分部件间可以相换，整机有下列几部分组成：1、截割部：由左右滚筒、左右摇臂、内外喷雾冷却装置等组成起截煤和装煤的作用。

2、牵引部：由左右牵引减速箱、左右行走箱、滑靴等组成，是机器行走的执行机构。

3、中间框架：由框架、调高泵箱、交流变频调速装置（非机载布置在顺槽内）、电控箱、水阀、拖揽架等组成。

这是机器控制和保护装置的首脑部分。

4、操作系统：本系列采煤机由三种操作：（1）中间手动操作：操作点再调高泵箱和电控箱上；（2）两端头电钮操作：电按钮集中在电气操作盒上，固定在机器两端；（3）无线电离机操作：司机随身携带无线电遥控器，可以在机身周围任何位置操作机器。

这三种操作的功能是控制摇臂的升降、机器的牵引方向和速度以及停机等。

二、采煤机常见事故防范1、截煤滚筒伤人事故由于违章操作，采煤机截煤滚筒曾引发多起伤人事故。

造成该类事故的主要原因是采煤机司机或其他人员违章作业所造成。

《煤矿安全规程》规定：“采煤机因故暂停时，必须打开隔离开关和离合器。

采煤机停止工作或检修时，必须切断电源，并打开其磁力起动器的隔离开关。

启动采煤机前，必须先巡视采煤机四周，确认对人员无危险后，方可接通电源。

换截齿或距滚筒上下3m以内有人工作时，都必须切断电源，打开采煤机隔离开关和离合器”。

防范事故的措施：（1）加强工作面的技术管理，教育司机及其他人员严格遵守《煤矿安全规程》规定。

检修机组时一定要打开离合器。

（2）采煤机司机必须经过培训持证上岗。

（3）更换或检查截齿需要转动滚筒时，不得开电动机转动，必须在打开离合器的状态下用手扳动。

（4）为了防止工作面片帮砸伤更换截齿人员，更换截齿地点应尽可能避免在工作面中部进行，选择在工作面上下两端头进行较为安全，如必须在工作面中部进行时，应注意顶板情况，确认安全可靠时方可进行。

煤矿安全培训采煤机司机应知应会目录第一部分常用采煤机型号、结构、性能 (1)一、型号 (1)二、结构 (2)三、性能 (2)第二部分采煤机的基本知识 (4)一、采煤机的构成 (4)二、采煤机控制手把和按钮 (4)三、日常故障判断 (4)第三部分采煤机操作流程 (6)一、采煤机开机前要求 (6)二、采煤机开机顺序 (6)三、采煤机机头机尾进刀顺序 (6)四、采煤机运行期间要求 (8)五、采煤机停机要求 (8)第四部分采煤机司机安全生产责任制 (9)一、责任范围 (9)二、责任清单 (9)第五部分采煤机司机岗位安全风险管控清单 (10)一、有毒有害气体类风险 (10)二、设备类风险 (10)三、物体打击类风险 (10)四、顶板类风险 (10)五、机械类风险 (10)六、操作类风险 (10)第六部分采煤系统岗位操作红线 (11)第七部分采煤机司机岗位作业流程标准 (12)一、班前准备 (12)二、接班 (12)三、开机 (12)四、运行 (12)五、停机 (12)六、交班 (13)第八部分采煤机司机岗位作业口诀 (14)第一部分常用采煤机型号、结构、性能一、型号JOY7LS6C大采高采煤机JOY 7 LS 6C采煤机产品序列号英语LONG WALL SHEARER的缩写第七代滚筒式采煤机公司名称MG 450 / 1020 - WD无链电牵引装机总功率（KW）载割电机功率（KW）二、结构采煤机主要由截割部、牵引部、辅助装置、液压系统和电气控制系统。

截割部包括：截割电动机、摇臂和滚筒等组成，起落煤和装煤的作用。

牵引部包括：牵引电动机、牵引减速箱和行走箱等。

辅助装置包括：大框架、拖缆装置和喷雾冷却系统等。

液压系统包括：调高泵站、调高油缸和油管等。

电气控制系统包括：调速箱、电控箱、电阻箱及控制装置。

①右截割电机②电控箱③右牵引电机④泵电机⑤摇臂⑥左牵引电机⑦左截割电机⑧破碎机三、性能1.电动机功率：指截割电动机（主电动机）的单台额定功率。

采煤机的主要组成部分
MG500/1130-WD 型电牵引采煤机，属多部电机横 向布置形式。整机由左、右牵引部，左、右截割部， 左、右行走部及电控箱组成，电气控制系统、液压传 企业 动系统及喷雾冷却系统组成机器的控制保护系统。 左、右牵引部、电控箱通过一组连接丝杠，形成 刚性联接，左、右牵引部分别与电控部的左、右面 干式对接。两行走部分别固定在左、右牵引部的箱体 上。牵引部与电控部对接面用圆柱销定位，高强度T 形螺栓和螺母联接。
采煤机的主要组成部分
截割部为整体弯摇臂结构，即截割电机、减速器均 设在截割机构减速箱上，与牵引部铰接和调高油缸铰 接，油缸的另一端铰接在牵引部上，当油缸伸缩时， 实现摇 臂升降。支承组件固定在左、右牵引部上，与行走箱 企业 上的导向滑靴一起承担整机重量。
企业
二、采煤机的主要组成部分
采煤机的类型很多，但基本上以双滚筒采煤机为 主，其基本组成部分也大体相同。各种类型的采煤机 一般都由下列部分组成。 1.截割部 截割部的主要功能是完成采煤工作面的截煤和装煤， 企业 由左、右截割电机，左、右摇臂减速箱，左、右滚筒， 冷却系统，内喷雾系统和弧形挡板等组成。截割部耗 能占采煤机装机总功率的80%-90%，因此，研制生产 效率高和比能耗低的采煤机主要体现在截割部。 传动装置： 截割部传动装置的作用是将采煤机电动机的动力传
采煤机的主要组成部分
率和质量，并对整机的生产能力和工作性能产生很大 的影响。 牵引部由牵引传动装置和牵引机构两大部分组成。 传动装置的重要功能是进行能量转换，即将电动机的 电能转换为传动主链轮或者驱动轮的机械能。牵引机 企业 构是协助采煤机沿采煤工作面行走的装置。传动装置 装于采煤机本身为内牵引，装在采煤机工作面两端的 为外牵引。绝大部分的采煤机采用内牵引，仅在薄煤 层中为了缩短机身长度才采用外牵引。随着高产高效 工作面的出现以及采煤机功率和牵引力的增大，为了 工作面更加安全可靠，无链牵引机构逐渐取代了有链 牵引。

第二节 截割部传动装置
2.截割部机械传动装置传动特点： ⑴四级电动机，输出轴转速1460r/min左右，滚筒转 速30～50r/min→截割部总传动比30～50，采用3～4级 齿轮减速。 采煤机机身高度受到严格限制，各级传动比不能平均 分配，一般前级传动比较大，而后逐级减小，以保持尺 寸均匀。 圆柱、圆锥齿轮传动比一般不大于3～4。当末级采用 行星齿轮传动时，传动比可达5～6。
第四章 截割部

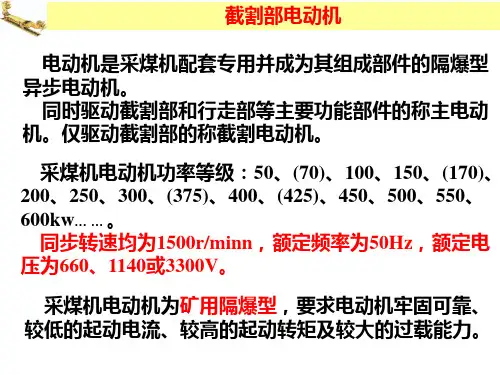

截割部组成： 滚筒和机械传动装置(或机械驱动装置) . 单滚筒采煤机只有一个截割部，双滚筒采煤机有左右 两个截割部。
第四章 截割部
滚筒安装在机械传动装置的输出轴上，机械传动装置 把动力传递给截割滚筒。
具有调整截割滚筒截割高度(又称调高)的功能，以适 应煤层厚度的变化及底板的起伏。
截割部传动功率占采煤机总装机功率的80%～90%。截 割滚筒的截割性能好坏，机械传动装置传动质量的好坏直 接影响采煤机的生产率、传动效率、比能耗和使用寿命。 生产率高和比能耗低主要体现在截割部。
2．过载保护
3．传递动力
双减速箱机械传动装置是传统的结构形式，使用于主 电动机纵向布置于机身的采煤机。
机械传动装置包括固定减速箱和摆动减速箱(摇臂)两 部分。
第二节 截割部传动装置
2．单减速箱机械传动装置 单减速箱机械传动装置两种结构形式。
①机械传动装置和纵向布置、双端出轴的电动机以及 其它部件(如同时由该电动机驱动的行走部液压传动箱) 相互紧固联接，共同组成摇臂，绕机身上的水平销轴摆 动。
右旋——右手法则 左旋——左手法则
第二节 截割部传动装置
⑶采煤机电动机除驱动截割部外还要驱动牵引部时， 截割部传动系统中必须设置离合器，使采煤机在调动或 检修时将滚筒和电动机脱开。 离合器一般放在高速级，以减小尺寸及便于操纵。

MG300/710-WD电牵引采煤机使用说明书1概述1.1产品用途、适用范围及特点MG300/710-WD型电牵引采煤机是我公司新开发的产品。

该机在广泛吸收国内外现有电牵引采煤机先进技术的基础上，针对我国目前煤机市场最新变化和需求，为适应煤层厚度为1.8~3.8m煤质硬度f w煤层倾角w 35的综采工作面而研制的一种新型采煤机。

该机采用多电机横向布置，机身较短,采煤适应性强。

机身由左、右牵引部和中间箱体三部分组成，取消了底托架，部件间通过高强度螺栓及液压螺母联接，简单可靠，拆装方便。

摇臂采用弯摇臂结构，过煤空间大，装煤效果好。

调高泵箱采用集成阀块结构，管路少,维护简单方便。

一托一交流变频调速系统，并采用摆线轮- 销轨牵引系统，调速范围广，体积小,故障少。

计算机控制系统简单可靠，对运行状态随时检测显示，可配备无线遥控装置，实现离机操作。

采煤机上的每个主要部件都可以从机身的采空侧抽出，容易更换，维修方便,设备利用率高。

主要电器元件如变频器、控制器及液压、传动系统的关键部件均采用进口件。

由于采用了先进的控制技术，故可靠性高，性能先进,是目前综合机械化采煤的理想机型。

引用标准:MT/T81滚筒采煤机型式检验规范;MT/T82滚筒采煤机出厂检验规范执行标准:Q/SY31 20102.1-2004交流电牵引采煤机MG300/710-WD1.2型号的组成及其含义M G 300 / 710 —WD________ ________________________________ ■ ・■ ■无链电牵引总装机功率kW截割功率kW滚筒式采煤机2采煤机结构组成及工作原理2.1总体组成及工作原理、主要技术特点主要组成：该机主要由左右牵引部，左右行走部，左右截割部，电控部七大部分及液压系统，喷雾冷却系统，电气系统三大系统组成。

见图01（总图。

39-V ■■曇』累♦机斗輻a饉厦「僅■■L SOUkL 4HI. VBA^**1111, L h II 1. & H W LU i圆柱销定位，并用液压螺母和两根M42X 3液压拉杆配以高强度螺栓和高强度螺母连接紧固，从而提高了三大部件之间联接的可靠性和刚性。

②机械传动完全置于摇臂内部，截割电动机垂直布置 在摇臂根部，成为截割部的组成部分。 摇臂绕机身端部的水平销轴摆动。摇臂内布置三级或 四级齿轮传动，最后一级为行星齿轮传动，根据摇臂长 度需要增设若干惰轮。 短轴结构，系统刚性很大→在截割电动机空心轴内设 置细而长的传动轴(弹性转矩轴)。行星齿轮传动布置在 摇臂端部的煤壁侧。
MG300/680-WD型采煤机是鸡西煤矿机械厂与上海分 院在MG2×300W型采煤机(液压牵引采煤机)基础上， 结合交流变频调速系统在MG344-PWD型采煤机上的应 用成熟技术而研制的。 适用于厚度为2.0～3.6m、倾角小于35o的硬煤层，可 满足日产5000t的高产工作面需求。
第五节 MG300/680-WD型采煤机截割部
机械传动系统设计
采煤机机械传动主要包括： 截割电动机驱动滚筒的主传动系统；
牵引电动机(液压马达)驱动行走机构传动系统；
驱动调高液压泵(主液压泵)、润滑泵和大块煤破碎装 置的辅助传动系统等。
辅助传动系统有针对性，如一般只有大功率采煤机才 设置润滑泵，厚煤层采煤机才需要大块煤破碎装置。
辅助传动系统与主传动系统相比较为简单，在设计中， 可在安排好主传动系统后再设计。
第三节 机械传动系统设计
三、强度校核依据 齿轮的接触和弯曲疲劳强度按驱动电动机的额定全功 率验算； 滚筒截割到硬煤或坚硬夹矸时可能受到很大的尖峰负 载，按电动机的最大转矩验算齿轮的静弯曲强度。 电动机的最大转矩一般为其额定转矩的3倍。 主传动系统的齿轮设计寿命按≥10000h～30000h。
按电动机的额定功率所确定的轴承载荷计算寿命，轴 承的设计寿命比照国际水准为10000h～30000h。
机械传动系统设计
采煤机传动系统基本采用常规的齿轮传动，以截割电 动机驱动滚筒的主传动系统为例讨论设计的基本原则。 一、传动比及其分配 1．总传动比

电牵引采煤机的优点
具有良好的牵引特性 既可以使机器克服阻力移动，又 可在机器下滑时发电制动。
可用于大倾角煤层 牵引电动机轴端装有防止采煤机下 滑的制动器，制动力矩是电动机恶地额定转矩 1.6~2.0倍， 可用于40°倾角的煤层。
运行可靠，使用寿命长 反应灵敏，动态性能好 如过载减速，三倍过载自动后
4、改革开放以来，是采煤机械化发展的 重要阶段。
采煤机械化技术发展趋势
综合机械化采煤技术在不断地完善和发展。 发展趋势是：高产、高效、重型、大功率以 及对各种煤层地质条件的适应性等。 1、采煤机技术发展的趋势 2、工作面刮板输送机发展趋势 3、液压支架发展趋势
综合机械化采煤的工作过程
第一讲 采掘机械发展概况与发展趋势
序言 建国以来，我国的煤矿生产技术面貌发生了深 刻的变化。过去落后的生产方式已被普通机械化 和综合机械化采煤所取代。目前我国的综合机械 化程度和掘进装载机械化程度都有了很大发展， 国产的综采工作面设备和高档普采设备在缓倾斜 中厚煤层采煤工作面的年产量都有了大幅度的提 高。这充分地显示了我国采煤机械化和掘进机械 化程度的发展状况。
电牵引； 3）按牵引机构：链牵引、无链牵引。
采煤机的结构组成
采煤机主要由四大部分组成： 1、牵引部：包括牵引机构和传动装置； 2、截割部：包括机头减速箱、摇臂和滚筒；
电牵引采煤机取消了机头减速箱； 3、电气部分：包括电动机及其控制； 4、附属装置：包括底托架、摇臂调高装置、防滑装置、
调斜装置、电缆拖移装置、冷却喷雾降尘装置等。
二、滚筒采煤机牵引部
（一）牵引部的组成及特点 1. 组成：牵引部由牵引部传动装置和牵引
机构组成。 2．牵引部的特点：无级变速 （二）牵引部传动装置 1．机械牵引 2．液压牵引 3．电牵引 （三）牵引机构 1．链牵引机构 2．无链牵引装置

《任务采煤机截割部》 PPT课件
这份PPT课件将介绍任务采煤机截割部的重要性和构成，并分享一些安全操作 和提高采煤效率的建议。
介绍
简介
任务采煤机是一种用于煤炭 开采的特殊设备，能够高效 地截割煤炭并将其输送至运 输通道。
任务采煤机概述
任务采煤机是采煤工作面上 的核心设备，用于截割煤炭 并将其转运至地下输送系统。
刀架通过支撑截割齿，使其能够在煤炭
构造及种类介绍
2
中进行截割，并将截割的煤炭送至输送 通道。
刀架的结构多样，有固定刀架、活动刀
架等，每种刀架都适用于不同的工作场
景和截割需求。
3
刀片安装及更换步骤
刀片安装和更换需要遵循一定的步骤和 规范，以确保刀具的准确安装和正常使 用。
传动装置
1
传动原理
传动装置通过传递动力，使截割齿和刀架能够进行协调运作，实现高效的截割作 业。
2
构造及配件介绍
传动装置由传动轴、链条、齿轮等组成，每个配件都起着关键的传动和支撑作量，为传动装置提供所需的动力和运行条件，确保截 割部的正常工作。
安全操作
1 日常检查及维护要点
定期对截割部进行检查和维护，包括液压系统、传动装置和截割齿的清洁和润滑。
2 安全措施
截割齿
1
工作原理
截割齿通过旋转和推进的方式，将其硬
构造及种类介绍
2
质齿尖插入煤炭并进行截割作业。
截割齿的种类丰富多样，包括扁形齿、
锋利齿、碎石齿等，每种齿都适用于特
定的煤炭类型和工作条件。
3
选择及更换要点
选择和更换截割齿时需考虑石质、齿形、 耐磨性等因素，以确保截割效果和设备 安全。
刀架
1

1.连续采煤机组成：截割机构.装运机构.行走机构.液压系统.电器系统.冷却喷雾除尘装置.安全保护装置.2.放顶支柱：用垮落法放顶时支设于采煤工作面与采空区交界线上专为放顶而安设的特种支柱.3.放顶支柱工作原理：升柱——推移输送机——降柱——立柱前移.4.悬臂式按割煤的方式可分为：纵轴式和横轴式.5.综合机械化掘井设备：悬臂式掘井机，连续采煤机，全断面掘井机.6.巷道掘井工艺：钻眼爆破、综合掘井.7.综合机械化设备完成：破落煤层、装载、转载运输、支护等工序，实现工序平行作业.8.“三软”顶板软、煤层软、地板软.9.推移装置作用：推移工作面输送机、推移液压支架前移.10.安全阀、液控单向阀、立柱是保证液压支架性能的三个关键元件.11.提升机可分为：缠绕式提升机和摩擦式提升机.12.目前煤矿井下常用的采煤机械有：滚筒采煤机，刨煤机、连续采煤机.13.液压支架三种基本类型：支撑式、掩护式、支撑掩护式.14.采煤机的牵引机构有：钢丝绳牵引、链牵引、无链牵引.15.带式输送机主要由：输送带、托辊、滚筒、驱动装置、制动装置、拉紧装置、机架等组成.16.黏着质量：能够产生牵引力的质量，即作用于主动轮上的质量.17.通风机调节方法：调节网路特性、调节通风机的特性.18.集流器的作用：引导气流均匀地充满叶轮入口，并减少流动损失和降低入口涡流噪声.19.扩散器的作用：使气流中的一部分动压转变为静压，以提高通风机的静压和静压效率.20.水泵工况点满足：稳定工作条件、经济工作条件、不发生气蚀的条件.21.气蚀：机械剥落和化学腐蚀的共同作用，使金属表面很快出现蜂窝状的麻点，并逐渐形成空洞，这现象称为汽蚀.22.矿井通风设备作用：向井下输送新鲜空气，供人员呼吸，并使有害气体的浓度降低到对人体和安全无害的程度，同时，调节温度和湿度，改善井下工作环境，保证煤矿安全生产.23.二级压缩：将气体的压缩过程分两级，并在第一级压缩后，将气体导入中间冷却进行冷却，然后，再经第二级压缩后排出以供使用.24.“三机配套”——“三机”：液压支架、采煤机、刮板输送机.25.三用阀由：单向阀、安全阀、卸载阀组装而成.26.传动滚筒按传力分为：常规传动滚筒、电动滚筒、齿轮滚筒.27.滚筒采煤机由：截割部、行走部、电动机、辅助装置等组成.28.单体支护设备有：支柱、金属摩擦支柱、单体液压支柱、切顶支柱.29.采煤机基本参数：生产率、截割高度、截深、截割速度、行走速度、牵引力、装机功率.30.凿岩机分类：气动、液压、电动和内燃凿岩机.31.驱动装置主要有：传动滚筒、减速器、电动机.32.带式输送机制动器：闸瓦制动器和盘式制动器.33.制动装置按工作方式分为：逆止器和制动器.34.传动滚筒表面形式有：钢制光面和带衬两种形式.35.顶底板组成：伪顶、直接顶、基本顶、直接底、基本底.36.欧拉公式表示的是：输送带相遇点和分离点张力的关系.37.储带装置包括：过度架、储带转向架、游动小车、张紧装置、张紧小车.38.列车运行三种状态：牵引状态、惯性状态、制动状态.。

设计思想




高可靠 易维护 适应性 高智能 先进性
总体结构的优化设计
ห้องสมุดไป่ตู้
根据国内外大功率、薄煤层电牵引采煤机的主要技术参数和性能指标， 以及我国薄煤层的开采情况，分析薄煤层综采工作面的生产能力、采掘条 件和煤质硬度与所需采煤机截割功率、滚筒直径、滚筒转速、牵引速度、 牵引功率、调高油缸推拉力等采煤机主要性能参数之间的关系进行设计计 算，通过调研对可行性、可靠性、先进性和经济性等方面比较，确定了主 要技术参数。
电 压 1.14kV
牵引电机 泵电机
30（40）kW×2 7.5kW
380V 1.14kV
2.57m
MG2×160/710 (730)-AWD (一拖一)
6.45m
1.25m
2.57m
MG2×160/710 (730)-AWD (一拖二)
5.7m 1.25m
MG2×160/710(730)-AWD
西安MG 2×160/710(730)-AWD 型交流电牵引采煤机
主要技术特点
该设备是适应于开采薄煤层的大功率机载交流变频电牵引采煤机。 截割系统采用双电机并联传动形式，截割功率大，可强行通过断层，填 补了以往的薄煤层采煤机由于功率小，不能满足复杂地质条件薄煤层开 采需要的空白。
装机功率组成
功 率 截割电机 2×160kW×2
摇臂、牵引箱、 行走箱内部传动 件、滑靴、油缸 等均可左右互换
分段式机身
液压螺栓只受单 向拉伸，预紧力 P1=555kN
销子承受各部 件与牵引部之 间的剪切力
机身布置为分 段式结构，四根 M42液压长螺栓的 总体预紧力 P=2220kN，将左、 右牵引部和电控箱、 变压器箱、调高泵 箱连接为一刚性整 体，摇臂支座受到 的截割阻力，调高 油缸支撑座受到的 支反力、行走箱的 牵引反力均由牵引 部壳体承受，安全 系数大，可靠性高， 同时减轻了重量， 降低了过机高度。

71507工作面更换大件安全技术措施在回采过程中，采煤机会遇到截割部轴承、油封损坏，螺旋齿座磨损严重难以修复的情况，需要对截割部、螺旋进行及时更换，同时还有其它常用设备磨损损坏或设备不能保证正常使用需要进行更换，为保证此项工作安全顺利的进行，特制定以下安全技术措施：一、需更换的常用设备和部件包括：1.采煤机：截割电机、调高千斤、滑靴、行走部、螺旋、截割部2.支架：顶溜千斤、推移杆等各类千斤3.煤溜：电机、减速器、盲轴、链轮、铲煤板、溜槽4.皮带：电机、减速器、机头（尾）架、200mm以上的各种滚5.设备列车：乳化液泵，喷雾泵6.破碎机：锤头、带轮、电机、减速器等二、施工顺序1.首先对所需更换设备进行停电闭锁开关，并挂停电牌，留专人看守，严格执行停送电制度，谁停电、谁送电。

其中更换支架相关部件时，需停乳化液泵，停泵前必须先将工作面所有偷降支架下合适位置各支设两根DW-2.8/100的单体柱帽，帽采用∮18cm/2×0.5m的半圆木，柱采用DW-2.8/100的单体柱，2.对现场作业环境进行全面安全的检查，严格执行敲帮问顶制度，清理障碍物，确保安全和退路畅通。

3.按步骤更换所需更换部件。

4.摘牌送电（液）、调试运转。

三、壁龛的规格、位置及施工工艺1.壁龛规格：长×宽：15×2.0m，高与采高一致，壁龛要求见顶见底。

2.壁龛的位置：（1）若采煤机处于正常状态情况下进行螺旋、截割部的更换时，将采煤机开至工作溜尾轮处做壁龛进行更换。

（2）若需要更换采煤机截割部、螺旋，并且采煤机无法行走时，必须先将采煤机进行修复，然后将采煤机开至工作溜尾轮处，做壁龛进行螺旋或截割部等大件的更换。

（3）若需要更换采煤机截割部、螺旋，并且采煤机无法行走，同时采煤机无法进行修复时，在采煤机靠回风侧附近，做壁龛进行螺旋或截割部等大件的更换。

3.壁龛施工工艺：（1）采用端头斜切进刀或钻眼爆破落煤的方式做壁龛采用钻眼爆破落煤方式时使用ZQS-50/2.5S型气动手持式钻机钻眼放炮，人工装煤。

截割部采煤机截割部由固定减速箱、摇臂、滚筒、挡煤板及调高系统组成。

截割部的作用是将电动机的动力经过减速后，传递给截割滚筒，以进行割煤，并且通过滚筒上的螺旋叶片将截割下来的煤装到工作面输送机上。

为提高螺旋滚筒的装煤效果，在滚筒后面还装有挡煤板。

双滚筒采煤机具有两个结构相同、左右对称的截割部，它们分别位于采煤机的两端。

左右截割部可由一个电动机驱动，也可以分别由两个电动机驱动。

双滚筒采煤机具有生产能力大、效率高、用于开采中厚煤层时能一次采全高、能自开缺口、装煤效果好、机器稳定性能好以及不经改装能适应于左右工作面等优点。

一、采煤机截割部的特点（1）截割部均采用机械传动。

固定减速箱是截割部的主要组成部分。

采煤机电动机的转速一般为1470r/min左右，而滚筒的转速根据不同的直径一般为50r/min-100r/min。

为了达到减速的目的，截割部减速箱一般由3级－5级减速齿轮组成，由于滚筒的轴线与电动机的轴线相垂直，因而在截割部减速箱里都采用一对圆齿轮传动。

（2）滚筒的截割速度（截齿刀尖的圆周切向速度）一般为4m/s-5m/s，因而采用不同直径的滚筒时，其转速应相应地改变，故在截割部减速箱中一般都有一对可更换的快速齿轮。

通过改变齿轮的齿数，可以改变滚筒的转速。

（3）在电动机和滚筒之间的传动装置中都有一离合器。

采煤机调动或检修，或试验牵引部时需打开离合器，使滚筒停止转动。

此外，为了人员安全，当采煤机停止工作时，也需要将滚筒与电动机断开。

（4）为了使采煤机自开缺口，截割滚筒一般都伸出机身（或底托架）长度以外一定的距离，多娄采煤机采用摇臂的形式。

（5）为了适应煤层厚度和煤层的起伏变化，截割滚筒的高度都是调整的。

大多数采煤机采用摇臂调高的形式，少数采用底托架调高的形式。

摇壁调高和底托架调高均采用液压驱动。

（6）采煤机工作过程中，挡煤板均无滚筒的后面，因而当采煤机改变牵引方向时，挡煤板需从滚筒的一边换到另一边。

挡煤板翻转装置可采用液压缸或液压马达驱动，也有的不用专门的驱动装置，而利用滚筒转动挡煤板。

MG2×160/710（730）-AWD(1.14kV) 型交流电牵引采煤机设备使用维护说明书西安煤矿机械有限公司2009.04第一章安全手册1设备使用维护说明书中的警示符号下面的符号用于设备使用维护说明书中特别重要的说明。

对生命和健康有直接危害的危险标志。

危险无视这些标志必然导致伤害健康甚至生命。

对生命和健康有潜在危害的警告标志。

警告无视这些标志可能会伤害健康甚至生命。

重要信息、规程或警戒危险的标志。

注意无视这些标志会造成设备事故。

要正确处理与采煤机有关的重要事宜标志。

无视这些标志会造成采煤机或其附件故障。

2采煤机上的标志防爆腔标志 Exd[ib]I(150℃)ExdI(150℃)3概述▲除阅读安全规则外，每位运输、装卸、操作、维护人员必须阅读手册中与之相关的内容。

▲该手册必须放置在有关人员常用的地方，如指定的工具箱或工具包中。

▲所有工作必须遵守手册中各项条款。

▲贴在采煤机上的各种安全、危险、操作、保护标志必须完整清晰。

▲合同中如有附加安全条款也必须遵守。

4正确使用▲采煤机必须按照手册指出和要求的条件下使用，使用者必须有充分的安全意识。

任何影响机器的不安全因素，应立即予以纠正。

▲采煤机只能用于采掘和装载煤炭、岩石、矿砂以及其他相似的矿物。

如以下使用都超出了其使用范围：—运人—运料—起吊和牵引—在轨道上压碎块状物—用于破碎顶板以上都是不恰当的使用！▲不能用摇臂升起采煤机。

▲必须严格按照制造商制订的安装、拆卸、使用、操作、维护和修理规则说明书执行，以确保恰当使用。

▲设计和制造的采煤机可以用于易燃和易爆气体环境。

一旦易爆气体浓度达到极限值，如甲烷（CH4）浓度达到极限值，就必须停止机器运转并切断机器电源。

5运输和安装▲设备、大部件或单独零件运输时必须仔细固定并保证用于运输和安装的吊装设备有足够的吊装能力。

6工作人员▲委以采煤机工作的人员必须熟悉本使用维护说明书，特别是安全手册。

对于那些必要时在机器上工作的人员有同样的要求，例如来更换截齿的维修人员等。

频调速装置；
机载工况检测与故障诊断导引软件设计； 研制电流、温度、流量特制传感器是故障诊断的基础； 电气结构布局合理，提高抗干扰能力，易于维护和更换。
电气控制原理图
模块化电控箱
模 块 化 变 压 器 箱
中文彩色显示屏
水冷式变频器结构
采 煤 机 操 作 面 板
端
头
操
作
站
及
遥
自释放润滑脂铰轴，保持重 要铰点的不间断润滑，改善铰轴 工作环境，防止移位。
螺旋润 滑槽
标准注 油杯
润滑脂 活塞腔
高强度液压螺栓
4条M42高强度液压螺栓， 提供2220kN拉紧力
液压螺栓紧固技术
液压拉杠拉力、形变参数表
名称
规格
有效长度(mm)
预紧力(kN)
打压压力 (MPa)
伸长量(mm)
安全系数
圆锥滚子轴承 配对支撑，提高 行星头轴向承载 能力。
截割工作机构
滚筒直径： Φ1100mm Φ1250mm Φ1400mm Φ1600mm
截深：
630mm 800mm 提高截割硬度 加强过矸能力 提高工作效率 延长滚筒寿命 增强灭尘效果 改善装煤效果
合理布置截线可大幅提高截割效率，保证工作稳定性
摇臂传动系统
减速结构： 三级直齿、一 级行星减速
高速级传动 轴设有机械保 护剪切槽
设有剪切槽的传动轴
NGW 行星减 速机构
NGW行星减 速具有： 体积小 减速比大 传动效率高
等优点
矩形橡胶圈
DF型浮动油封
浮动金属环 圆锥滚子轴承
采用DF型浮动 油封，矩形橡胶 圈为浮动金属环 提供更大补偿量， 减小轴承磨损对 密封效果的影响， 提高浮动油封寿 命

技术说明书MG200/501-WDMG250/601-WDMG300/701-WD 型采煤机鸡西煤矿机械有限公司目录引言 (2)1、产品的结构 (3)2、产品的工作原理： (4)3、产品的适用范围 (4)4、产品的主要特点 (4)5、产品的主要技术参数 (6)6、产品主要部件的技术特征 (8)7、产品的供货范围 (15)8、产品运输单元的规格 (17)引言《技术说明书》是产品的重要技术资料文件之一，它主要概括地介绍MG300/701－WD型采煤机产品基本型的产品结构、工作原理、特点及适用范围等。

详细介绍了该产品的主要技术参数、主要部件的技术特征、所用外购件的信息及给用户的供货范围等内容。

该资料主要用于产品的技术资料存档；我公司的技术人员参加产品招标时及为用户三级配套服务时，也可参考使用。

产品的细节及产品的具体操作使用方法、维护、保养及注意事项等，详见相应的该产品的《计算书》、《说明书》及《操作手册》等，资料。

由于诸多原因，产品临时有变动时，造成该《技术说明书》中的参数与实际产品装箱单的内容不符时，则以产品的实际装箱单的内容为准。

《技术说明书》中的内容解释权归各产品组所有。

MG300/701-WD 交流电牵引采煤机1、产品的结构MG300/701-WD型电牵引采煤机属多部电机横向布置形式，无底托架、无过轴、无伞齿传动。

整机主要由左、右牵引部，左、右截割部，左、右行走部，电控部（或液压传动部）七大部分及机械传动系统、液压系统、喷雾、冷却系统、电气系统四大系统组成。

附属组件有：支撑组件、拖缆装置、配套滚筒、铰接轴组件、油管、水管、电缆等。

整机无底托架，左、右牵引部分别与电控部的两端面干式对接。

左、右行走部分别固定在左、右牵引部上，构成了该机的机身部分。

牵引部和电控部的单侧对接面，主要用高强度液压螺母配丝杠和高强度T形螺栓以及两个Φ150H7定位销连接和紧固，提高了大部件之间联接的可靠性。

截割部为整体弯摇臂结构：即截割部减速器、截割电机均设在摇臂上。
