拖链电缆及其装配规范解说

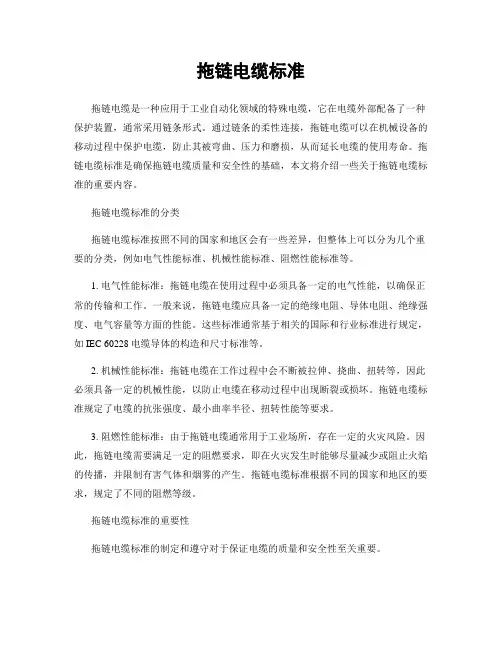

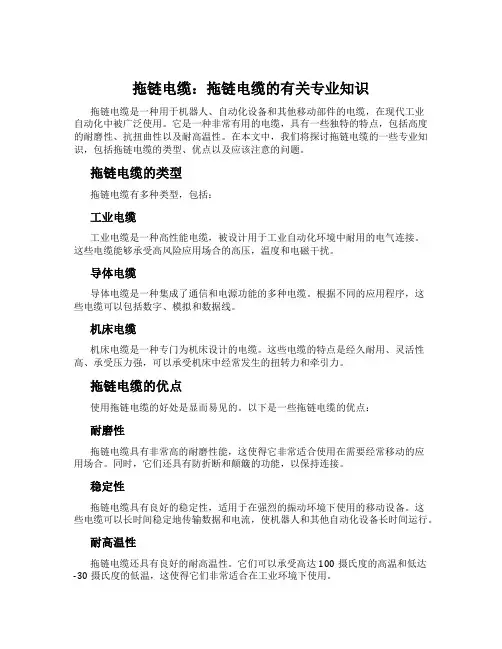

拖链电缆标准拖链电缆是一种应用于工业自动化领域的特殊电缆，它在电缆外部配备了一种保护装置，通常采用链条形式。

通过链条的柔性连接，拖链电缆可以在机械设备的移动过程中保护电缆，防止其被弯曲、压力和磨损，从而延长电缆的使用寿命。

拖链电缆标准是确保拖链电缆质量和安全性的基础，本文将介绍一些关于拖链电缆标准的重要内容。

拖链电缆标准的分类拖链电缆标准按照不同的国家和地区会有一些差异，但整体上可以分为几个重要的分类，例如电气性能标准、机械性能标准、阻燃性能标准等。

1. 电气性能标准：拖链电缆在使用过程中必须具备一定的电气性能，以确保正常的传输和工作。

一般来说，拖链电缆应具备一定的绝缘电阻、导体电阻、绝缘强度、电气容量等方面的性能。

这些标准通常基于相关的国际和行业标准进行规定，如IEC 60228电缆导体的构造和尺寸标准等。

2. 机械性能标准：拖链电缆在工作过程中会不断被拉伸、挠曲、扭转等，因此必须具备一定的机械性能，以防止电缆在移动过程中出现断裂或损坏。

拖链电缆标准规定了电缆的抗张强度、最小曲率半径、扭转性能等要求。

3. 阻燃性能标准：由于拖链电缆通常用于工业场所，存在一定的火灾风险。

因此，拖链电缆需要满足一定的阻燃要求，即在火灾发生时能够尽量减少或阻止火焰的传播，并限制有害气体和烟雾的产生。

拖链电缆标准根据不同的国家和地区的要求，规定了不同的阻燃等级。

拖链电缆标准的重要性拖链电缆标准的制定和遵守对于保证电缆的质量和安全性至关重要。

首先，拖链电缆标准使不同制造商之间的产品可以进行比较。

通过遵守标准，制造商可以确保他们所生产的电缆符合相同的质量和性能要求。

这有助于用户选择合适的产品，并减少产品性能方面的疑虑。

其次，拖链电缆标准提供了工程设计和安装的指导依据。

标准中规定了适用于不同环境和应用的电缆类型和性能要求。

在工程设计和安装过程中，根据标准选择适当的电缆，能够最大限度地避免由于电缆质量不合格而引发的故障和事故。

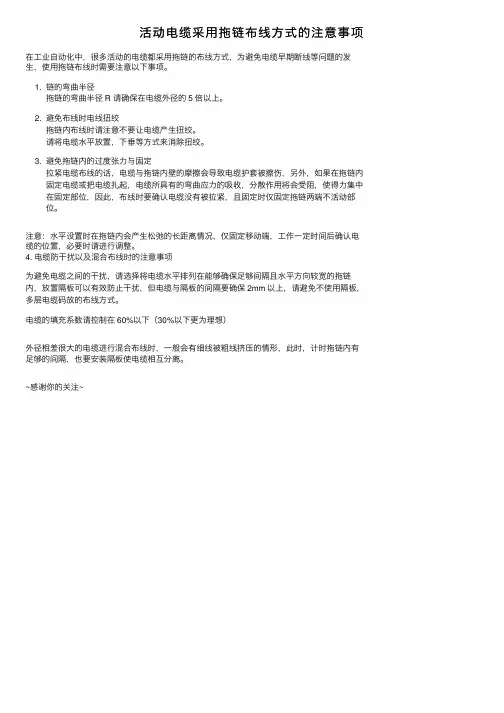

活动电缆采⽤拖链布线⽅式的注意事项
在⼯业⾃动化中，很多活动的电缆都采⽤拖链的布线⽅式，为避免电缆早期断线等问题的发⽣，使⽤拖链布线时需要注意以下事项。

1. 链的弯曲半径
拖链的弯曲半径 R 请确保在电缆外径的 5 倍以上。

2. 避免布线时电线扭绞
拖链内布线时请注意不要让电缆产⽣扭绞。

请将电缆⽔平放置，下垂等⽅式来消除扭绞。

3. 避免拖链内的过度张⼒与固定
拉紧电缆布线的话，电缆与拖链内壁的摩擦会导致电缆护套被擦伤，另外，如果在拖链内固定电缆或把电缆扎起，电缆所具有的弯曲应⼒的吸收，分散作⽤将会受阻，使得⼒集中在固定部位，因此，布线时要确认电缆没有被拉紧，且固定时仅固定拖链两端不活动部位。

注意：⽔平设置时在拖链内会产⽣松弛的长距离情况，仅固定移动端，⼯作⼀定时间后确认电缆的位置，必要时请进⾏调整。

4. 电缆防⼲扰以及混合布线时的注意事项
为避免电缆之间的⼲扰，请选择将电缆⽔平排列在能够确保⾜够间隔且⽔平⽅向较宽的拖链内，放置隔板可以有效防⽌⼲扰，但电缆与隔板的间隔要确保 2mm 以上，请避免不使⽤隔板，多层电缆码放的布线⽅式。

电缆的填充系数请控制在 60%以下（30%以下更为理想）
外径相差很⼤的电缆进⾏混合布线时，⼀般会有细线被粗线挤压的情形，此时，计时拖链内有⾜够的间隔，也要安装隔板使电缆相互分离。

~感谢你的关注~。

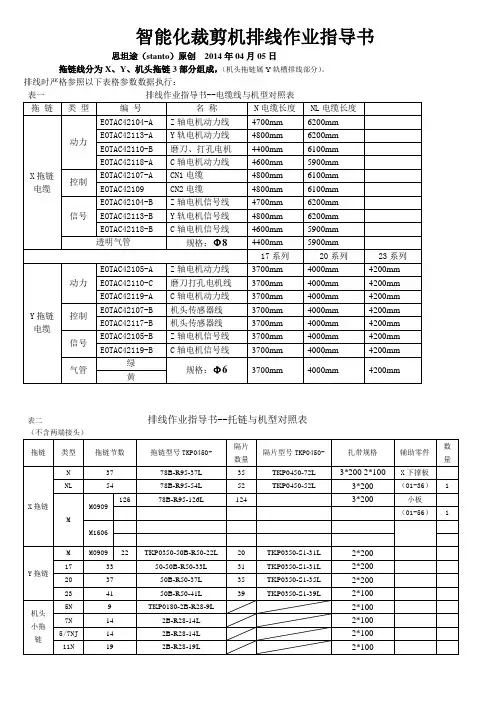

智能化裁剪机排线作业指导书思坦途（stanto）原创2014年04月05日拖链线分为X、Y、机头拖链3部分组成，（机头拖链属Y轨槽排线部分）。

排线时严格参照以下表格参数数据执行：表二排线作业指导书--托链与机型对照表（不含两端接头）X拖链排线步骤：一.按下图将电缆及零件准备好，将卷好的电缆一一用手捋顺捋直。

（注：线不能交叉扭曲）二．按下图把电缆一端由支撑板下部一一穿入。

（注意电缆线的接头方向）三．按下图所示把电缆接头一一插入相对应的小板电缆插孔内，以两边卡沟卡到位为止，对应插孔见下左图，标志管文字朝向外侧。

四．穿过去的电缆长度以下撑板上部为基准测量，长度为350mm-360mm即可（各机型通用），其中Φ8的透明气管必须靠左边排列，电缆E0TAC42113-A/B 必须靠右边排列，长度为450mm即可。

注：电缆和气管必须要捋顺，不能交叉。

（见下图）五.由下图所示把电缆平铺在支撑板下方，然后用扎带紧。

六．按下图把每组线按动力线/控制线/信号线分成三组后平铺在拖链内。

七．将电缆在拖链端头处用扎带打十字扎紧，扎紧后用一块抹布握紧电缆线的一端，从头到尾的用力拉两遍（见下图）。

八．按下图在拖链内插入小隔板把动力线与控制线和信号线隔离开，不许使电缆交叉，目的以防止干扰。

九．把平铺在拖链中的电缆在拖链的另一端拉紧铺直后用扎带打十字扎紧。

作好后的电缆拖链即为下图所示。

把作好的电缆拖链放入拖链槽。

Y拖链排线步骤：一．按下左图所示把电缆一端插入相对应的马达底板的接头插孔里，直到卡沟卡到位为止，然后用扎带穿过扎带扣扎紧平固在马达上，见下中图。

始端用扎带打十字扎紧，见下右图。

二．平铺好后的小拖链横断面见下图。

三． 在小拖链终端把每根电缆均力拉紧后用扎带打十字扎紧，把拖链在机头固定，然后把电缆顺着拖链终端弯曲扎紧平铺在Y 轨拖链中。

具体见下图所示。

四．按下左图左所示把电缆一端插入相对应的角板的接头插孔里，直到卡沟卡到位为止，具体对应关系见下左/中图。

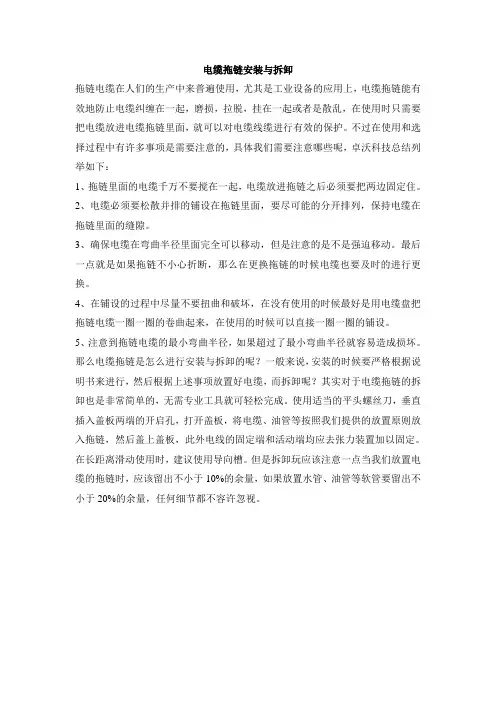

电缆拖链安装与拆卸
拖链电缆在人们的生产中来普遍使用，尤其是工业设备的应用上，电缆拖链能有效地防止电缆纠缠在一起，磨损，拉脱，挂在一起或者是散乱，在使用时只需要把电缆放进电缆拖链里面，就可以对电缆线缆进行有效的保护。

不过在使用和选择过程中有许多事项是需要注意的，具体我们需要注意哪些呢，卓沃科技总结列举如下：
1、拖链里面的电缆千万不要搅在一起，电缆放进拖链之后必须要把两边固定住。

2、电缆必须要松散并排的铺设在拖链里面，要尽可能的分开排列，保持电缆在拖链里面的缝隙。

3、确保电缆在弯曲半径里面完全可以移动，但是注意的是不是强迫移动。

最后一点就是如果拖链不小心折断，那么在更换拖链的时候电缆也要及时的进行更换。

4、在铺设的过程中尽量不要扭曲和破坏，在没有使用的时候最好是用电缆盘把拖链电缆一圈一圈的卷曲起来，在使用的时候可以直接一圈一圈的铺设。

5、注意到拖链电缆的最小弯曲半径，如果超过了最小弯曲半径就容易造成损坏。

那么电缆拖链是怎么进行安装与拆卸的呢？一般来说，安装的时候要严格根据说明书来进行，然后根据上述事项放置好电缆，而拆卸呢？其实对于电缆拖链的拆卸也是非常简单的，无需专业工具就可轻松完成。

使用适当的平头螺丝刀，垂直插入盖板两端的开启孔，打开盖板，将电缆、油管等按照我们提供的放置原则放入拖链，然后盖上盖板，此外电线的固定端和活动端均应去张力装置加以固定。

在长距离滑动使用时，建议使用导向槽。

但是拆卸玩应该注意一点当我们放置电缆的拖链时，应该留出不小于10%的余量，如果放置水管、油管等软管要留出不小于20%的余量，任何细节都不容许忽视。

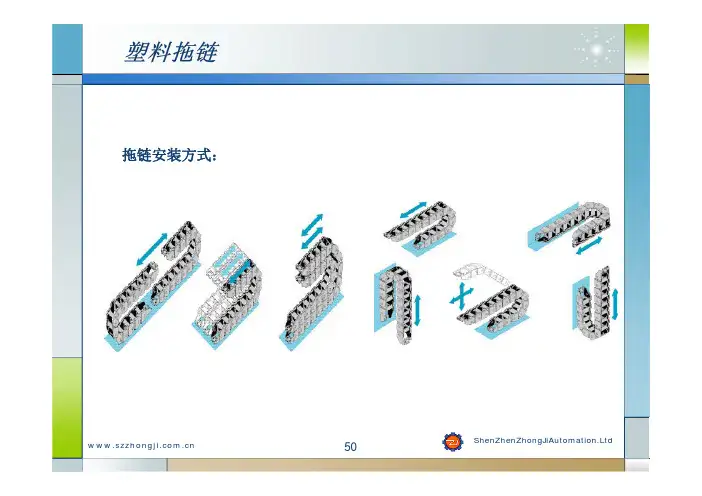

ShenZhenZhongJiAutomation.Ltd拖链安装方式：ShenZhenZhongJiAutomation.Ltd 拖链基本选择 定内部尺寸： 电缆和气管，液压管的数量，类型，直径决定了拖链内腔的尺寸和如何分配； 首先要保证负载的拖链内部合理均匀分部（重量均匀分布，空间合理分布,液压管,气管,油管和电缆最好用竖隔片分隔成单独的空间；同种负载数量比较多，直径差异比较大的话也最好用竖隔片隔开；若有多层排布的话，也可采用横隔片在高度方向进行分隔； 其次保证负载能够在拖链内部自由移动,防止排布时产生负载之间有缠绕现象； 然后根据负载的排布，计算出内高和内宽：通常情况下内高和内宽为负载排布的最大高度和最大宽度乘1.15；例如直径为20，30，15，20，15的电缆负载，若排成一排，其所需拖链内高和内宽分别为34.5及115毫米； 最后看所用拖链是否需用全封闭 （在有机加工切屑和大的粉尘颗粒的情况下， 为了更好的保护负载，可选用全封闭拖链） 右侧为负载 排布示意图ShenZhenZhongJiAutomation.Ltd 拖链基本选择 计算弯曲半径： 弯曲半径计算取决于以下两个因素：A）通常情况下，最大的直径或厚度（扁平负载）及最硬的电缆决定最大允许的最小弯曲半径；B）可获取的安装空间决定了允许的弯曲半径（在拖链安装空间有限的情况下）。

弯曲半径的计算方法：1-电缆：国产电缆弯曲半径是其最大外径乘8-10倍左右；进口电缆弯曲半径是其最大外径乘6倍左右；2-油管弯曲半径是其最大外径乘12倍左右；3-水管，气管弯曲 半径是其最大外径乘10-12倍左右；拖链弯曲半径解释图（弯曲半径选择原则）ShenZhenZhongJiAutomation.Ltd 拖链基本选择 如何计算拖链长度和安装高度： A）计算所需拖链长度，可根据以下公式：L=S/2+3.14KR+nt 塑料拖链：n=2；钢链： n=4 QUANTUM： n=12 TKR200： n=4 PROFILE，CONDUFLEX： n=9 MOBIFLEX： n=KR B）安装高度的计算：H=2KR+m ；塑料拖链：m=hG；钢链： m=1.5hG QUANTUM： m=4/3hGTKR200： m=40mm。

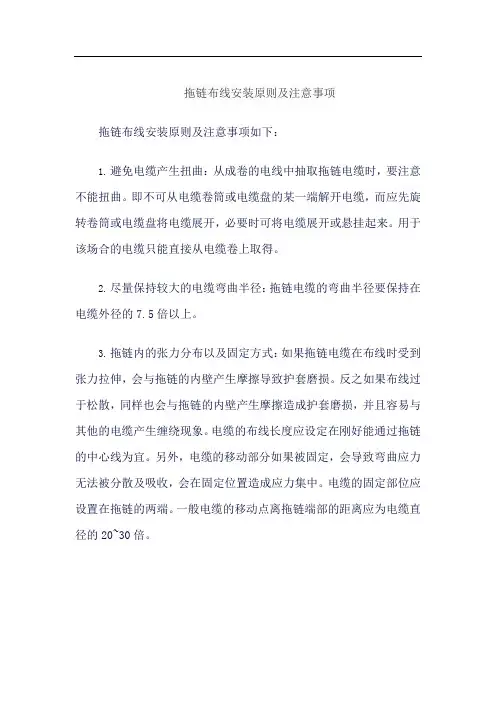

拖链布线安装原则及注意事项拖链布线安装原则及注意事项如下：1.避免电缆产生扭曲：从成卷的电线中抽取拖链电缆时，要注意不能扭曲。

即不可从电缆卷筒或电缆盘的某一端解开电缆，而应先旋转卷筒或电缆盘将电缆展开，必要时可将电缆展开或悬挂起来。

用于该场合的电缆只能直接从电缆卷上取得。

2.尽量保持较大的电缆弯曲半径：拖链电缆的弯曲半径要保持在电缆外径的7.5倍以上。

3.拖链内的张力分布以及固定方式：如果拖链电缆在布线时受到张力拉伸，会与拖链的内壁产生摩擦导致护套磨损。

反之如果布线过于松散，同样也会与拖链的内壁产生摩擦造成护套磨损，并且容易与其他的电缆产生缠绕现象。

电缆的布线长度应设定在刚好能通过拖链的中心线为宜。

另外，电缆的移动部分如果被固定，会导致弯曲应力无法被分散及吸收，会在固定位置造成应力集中。

电缆的固定部位应设置在拖链的两端。

一般电缆的移动点离拖链端部的距离应为电缆直径的20~30倍。

4.避免使用不适当的安装方式：如引导管过于狭窄、使用横截面较小的安装导管等，这可能会导致电缆在运行时受到过度的弯曲或扭曲。

5.考虑所有线缆的重量分布：所有线缆必须安全地固定在拖链的一端，这样可以确保电缆可以与其他装置安全地移动到另一端。

重的电缆应位于两边，而较轻的电缆则位于中间。

6.考虑不同线缆之间的空隙：塑料拖链中的线缆重量要均匀的分配，以免在运行时因为重量不均导致事故，分配线缆的原则为：较重的位于两边，较轻的位于中间。

所有线缆必须安全地固定在拖链的一端，这样可以确保电缆可以与其他装置安全地移动到另一端。

7.考虑不同线缆的安装顺序：为了避免在安装过程中出现混乱，应按照一定的顺序安装线缆，如先安装扁平电缆和圆电缆，然后再安装其他类型的线缆。

8.考虑线缆的弯曲半径：选择拖链电缆的型号规格时，必须严格遵守产品的最小耐弯曲半径，不能过度弯曲导致拖链电缆使用寿命的减少。

9.在使用过程中保持稳定运行：选择拖链时需根据实际应用场景来选择合适的类型和长度，避免在使用过程中出现卡顿、异响等问题。

承重性电缆穿线拖链安全操作及保养规程随着工业自动化的发展，电缆穿线拖链已经成为了工业自动化的重要组成部分之一。

电缆穿线拖链能够解决电缆在运行过程中产生的问题，让电缆保持整齐，不会交错，避免了电缆在传送过程中出现故障。

但是，在使用电缆穿线拖链时，我们也要注意一些问题。

本文将为大家介绍如何在使用电缆穿线拖链时做好安全操作和保养。

一、安全操作1. 了解电缆穿线拖链的工作原理在使用电缆穿线拖链前，首先要了解其工作原理，保证在使用时能够遵守安全操作规程，防止意外事故的发生。

2. 安装电缆穿线拖链前要做好准备工作在使用电缆穿线拖链前，应先检查设备是否具备安装电缆穿线拖链的条件，包括电缆穿线拖链的型号、形状、尺寸、弯曲半径等。

3. 严格按照操作规程使用在使用电缆穿线拖链时，要详细了解其操作规程，根据操作规程进行使用，防止因操作不当导致问题发生。

4. 定期检查电缆穿线拖链的状态因为电缆穿线拖链在工作过程中承载的是电缆，所以使用一段时间后，电缆穿线拖链可能出现磨损或者损坏的情况。

在发现电缆穿线拖链出现问题时，应立即停机并采取相应的处理措施，以保证用户的安全。

5. 将电缆穿线拖链放置在适当的位置在使用电缆穿线拖链时，应将其放置在适当的位置，避免在工作时被撞到，发生不必要的安全事故。

二、保养规程1. 定期清洗电缆穿线拖链因为电缆穿线拖链在使用中会吸附灰尘和杂物，所以在使用一段时间后，应定期对电缆穿线拖链进行清洗。

2. 定期润滑电缆穿线拖链在使用电缆穿线拖链时，因为其需要在高速运转的情况下进行工作，因此应定期对电缆穿线拖链进行润滑，以减少其受到的摩擦。

3. 定期检查电缆穿线拖链的状态在使用电缆穿线拖链的过程中，应定期检查电缆穿线拖链的状态，确保其没有出现磨损、故障等情况。

4. 对电缆穿线拖链进行维护当电缆穿线拖链被磨损或者出现松动的情况时，应在时间上尽快对其进行维护，并及时更换部件，以保证设备的稳定运行。

三、总结电缆穿线拖链在工业自动化中起着至关重要的作用，但是其在使用过程中也存在一定的风险。

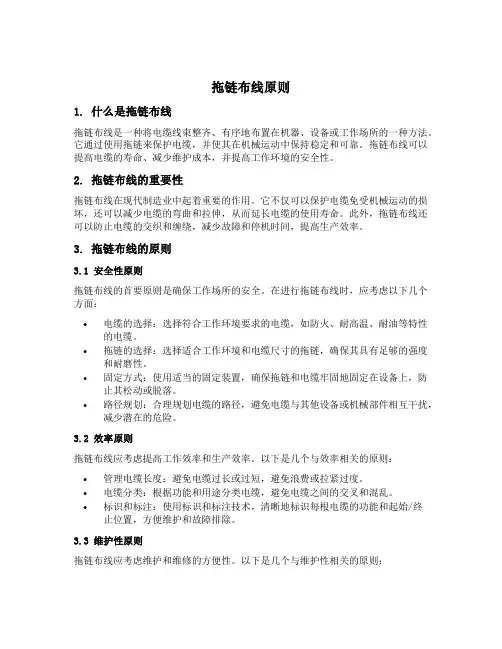

拖链布线原则1. 什么是拖链布线拖链布线是一种将电缆线束整齐、有序地布置在机器、设备或工作场所的一种方法。

它通过使用拖链来保护电缆，并使其在机械运动中保持稳定和可靠。

拖链布线可以提高电缆的寿命、减少维护成本，并提高工作环境的安全性。

2. 拖链布线的重要性拖链布线在现代制造业中起着重要的作用。

它不仅可以保护电缆免受机械运动的损坏，还可以减少电缆的弯曲和拉伸，从而延长电缆的使用寿命。

此外，拖链布线还可以防止电缆的交织和缠绕，减少故障和停机时间，提高生产效率。

3. 拖链布线的原则3.1 安全性原则拖链布线的首要原则是确保工作场所的安全。

在进行拖链布线时，应考虑以下几个方面：•电缆的选择：选择符合工作环境要求的电缆，如防火、耐高温、耐油等特性的电缆。

•拖链的选择：选择适合工作环境和电缆尺寸的拖链，确保其具有足够的强度和耐磨性。

•固定方式：使用适当的固定装置，确保拖链和电缆牢固地固定在设备上，防止其松动或脱落。

•路径规划：合理规划电缆的路径，避免电缆与其他设备或机械部件相互干扰，减少潜在的危险。

3.2 效率原则拖链布线应考虑提高工作效率和生产效率。

以下是几个与效率相关的原则：•管理电缆长度：避免电缆过长或过短，避免浪费或拉紧过度。

•电缆分类：根据功能和用途分类电缆，避免电缆之间的交叉和混乱。

•标识和标注：使用标识和标注技术，清晰地标识每根电缆的功能和起始/终止位置，方便维护和故障排除。

3.3 维护性原则拖链布线应考虑维护和维修的方便性。

以下是几个与维护性相关的原则：•拖链的易拆卸性：选择易于拆卸和安装的拖链，方便维护人员进行维修和更换电缆。

•预留空间：在布线时预留一定的空间，方便未来增加或更换电缆。

•定期检查：定期检查拖链和电缆的磨损和损坏情况，及时进行维修或更换。

4. 拖链布线的步骤进行拖链布线时，可以按照以下步骤进行：1.规划布线路径：根据设备的结构和工作流程，规划电缆的布线路径，确保最短、最直接的路径。

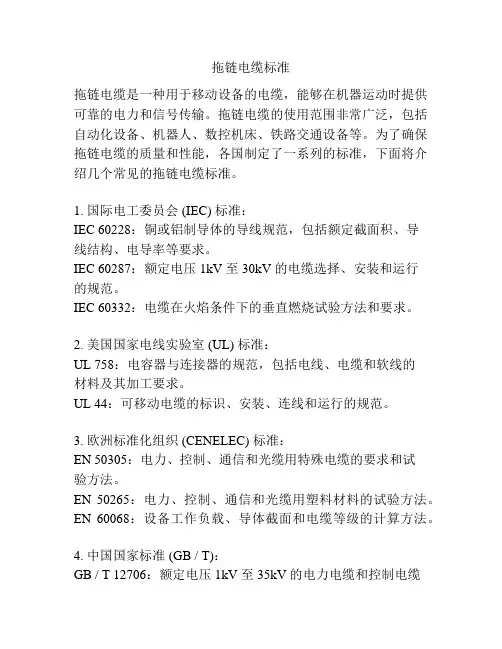

拖链电缆标准拖链电缆是一种用于移动设备的电缆，能够在机器运动时提供可靠的电力和信号传输。

拖链电缆的使用范围非常广泛，包括自动化设备、机器人、数控机床、铁路交通设备等。

为了确保拖链电缆的质量和性能，各国制定了一系列的标准，下面将介绍几个常见的拖链电缆标准。

1. 国际电工委员会 (IEC) 标准：IEC 60228：铜或铝制导体的导线规范，包括额定截面积、导线结构、电导率等要求。

IEC 60287：额定电压 1kV 至 30kV 的电缆选择、安装和运行的规范。

IEC 60332：电缆在火焰条件下的垂直燃烧试验方法和要求。

2. 美国国家电线实验室 (UL) 标准：UL 758：电容器与连接器的规范，包括电线、电缆和软线的材料及其加工要求。

UL 44：可移动电缆的标识、安装、连线和运行的规范。

3. 欧洲标准化组织 (CENELEC) 标准：EN 50305：电力、控制、通信和光缆用特殊电缆的要求和试验方法。

EN 50265：电力、控制、通信和光缆用塑料材料的试验方法。

EN 60068：设备工作负载、导体截面和电缆等级的计算方法。

4. 中国国家标准 (GB / T)：GB / T 12706：额定电压 1kV 至 35kV 的电力电缆和控制电缆的标准规范。

GB / T 9330：控制电缆连接器的规范要求。

GB / T 19666：运动连接线和特殊电缆护套的试验方法。

除了上述标准外，不同国家和行业还可以根据特定需求制定自己的标准。

例如，德国的 VDE 标准、日本的 JIS 标准和英国的 BS 标准等。

这些标准主要涵盖了拖链电缆的导线和电缆规格、电压等级、耐热性能、抗油污性能、机械强度等方面的要求。

通过遵循这些标准，生产商和用户可以确保拖链电缆的质量，提高设备的可靠性和安全性。

在选择和购买拖链电缆时，用户应参考相关标准的要求，同时还需要考虑具体应用环境和设备要求。

例如，对于机床等高速运动设备，需要选择耐磨损、耐油污、柔软度好的拖链电缆；对于冶金设备等高温环境，需要选择耐高温的拖链电缆。
