橡胶振动隔离垫的结构优化和减振效果测试橡胶振动隔离垫是一种常用的减振装置，在工程领域中起到了重要的作用。
它通过橡胶材料的弹性特性，将机械设备与地面之间的振动传递降低，有效减少了振动对设备和结构的损伤。
本文将围绕橡胶振动隔离垫的结构优化和减振效果测试展开探讨。
首先，我们需要明确橡胶振动隔离垫的结构优化的重要性。
结构优化可以提高振动隔离垫的性能和效果。
首先，我们可以通过优化橡胶垫的厚度、形状和材料等参数来提高其减振能力。
一般来说，增加橡胶垫的厚度可以提高其弹性，从而增加减振效果。
此外，根据实际情况可以选择合适的形状和材料，以满足不同场景下的振动隔离要求。
其次，结构优化还包括橡胶垫的布置方式和数量。
合理的布置方式和数量可以提高整个系统的减振效果，减少振动传递。
为了验证橡胶振动隔离垫的减振效果，我们需要进行相应的测试。
减振效果测试是评估橡胶振动隔离垫性能的重要手段。
常用的测试方法包括频率响应测试、振幅衰减测试和冲击响应测试等。
频率响应测试可以测量橡胶振动隔离垫在频率变化时的减振效果，进而得出其频率响应特性。
振幅衰减测试可以测量振动传递时的能量损耗，评估橡胶振动隔离垫的减振性能。
冲击响应测试则是通过模拟冲击负载，测量橡胶振动隔离垫的能量吸收能力和响应特性。
当然，为了更好地优化橡胶振动隔离垫的结构，我们还可以利用计算机辅助设计软件进行模拟分析。
通过建立橡胶振动隔离垫的有限元模型，可以模拟不同工况下的振动传递特性，评估不同参数对减振效果的影响，并进行参数优化。
有限元模拟可以提供更加直观和准确的结构分析结果，为优化设计提供科学依据。
除了结构优化和减振效果测试，我们还应该关注橡胶振动隔离垫的使用寿命和可靠性。
随着时间的推移和振动的作用，橡胶材料会发生老化和劣化，从而影响振动隔离垫的性能。
因此，定期检测和维护是必要的。
同时，考虑到不同工况下的使用要求，可以选择耐热、耐寒、耐油等特殊材料来提高橡胶振动隔离垫的使用寿命和可靠性。

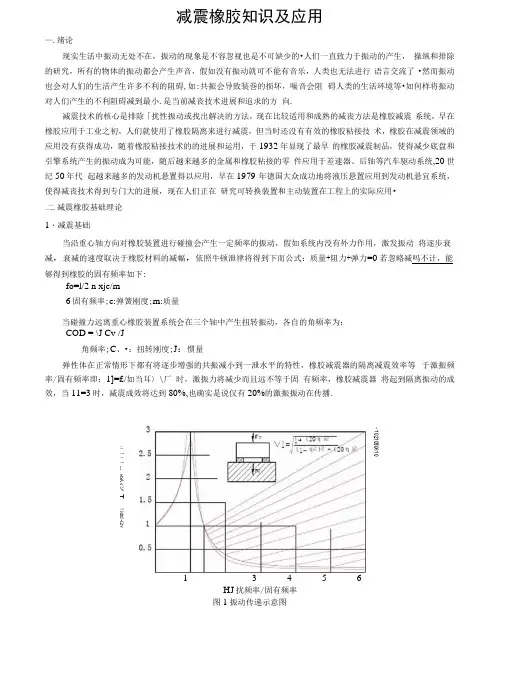

减震橡胶知识及应用—.绪论现实生活中振动无处不在，振动的现象是不容忽视也是不可缺少的•人们一直致力于振动的产生， 操纵和排除的研究，所有的物体的振动都会产生声音，假如没有振动就可不能有音乐，人类也无法进行 语言交流了 •然而振动也会对人们的生活产生许多不利的阻碍,如:共振会导致装巻的损坏，噪音会阻 碍人类的生活环境等•如何样将振动对人们产生的不利阻碍减到最小.是当前减丧技术进展和追求的方 向.减震技术的核心是排除「扰性振动或找出解决的方法，现在比较适用和成熟的减丧方法是橡胶减震 系统，早在橡胶应用于工业之初，人们就使用了橡胶隔离来进行减震，但当时还没有有效的橡胶粘接技 术，橡胶在减震领域的应用没有获得成功，随着橡胶粘接技术的的进展和运用，于1932年显现了最早 的橡胶减震制品，使得减少底盘和引擎系统产生的振动成为可能，随后越来越多的金属和橡胶粘接的零 件应用于差速器、后轴等汽车驱动系统,20世纪50年代 起越来越多的发动机悬置得以应用，早在1979 年徳国大众成功地将液压悬置应用到发动机悬宜系统，使得减丧技术得到专门大的进展，现在人们正在 研究可转换装置和主动装置在工程上的实际应用• 二.减震橡胶基础理论1・减震基础当沿重心轴方向对橡胶装置进行碰撞会产生一定频率的振动，假如系统内没有外力作用，激发振动 将逐步衰减，衰减的速度取决于橡胶材料的减幅，依照牛顿泄律将得到下而公式：质量+阻力+弹力=0 若忽略减吗不计，能够得到橡胶的固有频率如下:fo=l/2 n xjc/m6固有频率;c:弹簧刚度;m:质量当碰撞力远离重心橡胶装置系统会在三个轴中产生扭转振动，各自的角频率为：COD = \J Cv /J角频率;C 、•：扭转刚度;J ：惯量弹性体在正常情形下都有将逐步增强的共振减小到一泄水平的特性，橡胶减震器的隔离减震效率等 于激振频率/固有频率即：1]=£/如当耳〉\厂 时，激振力将减少而且远不等于固 有频率，橡胶减震器 将起到隔离振动的成效，当11=3时，减震成效将达到80%,也确实是说仅有20%的激振振动在传播.图1振动传递示意图1 VT23456 HJ 扰频率/固有频率（f/fo> 0・1021050610 ©二二r喙关T丄廉转图2弹性装置隔离系统示意图2・弹性装置系统和线型弹性装置系统的单自由度相比，立体系统拥有更多的自由度和可移动性，一个发动机悬豊有三个直移和三个转动的自由度，六个固有频率需抵制共振使激振力减少到一左程度，该装巻系统要紧是减少重心处的振动使之趋向于零，使不同方向的激振不再相互阻碍•该装巻系统的设汁目标是依照客户的开发设想决定悬置布巻的位置和悬垃的刚度，使得所有的固有频率远不等于干扰频率，最初的装宜要紧是决定临时的位置和刚度，最后安装到车内时要考虑到发动机装置子系统的相互作用，现在人们已能通过有限元分析软件系统建立汽车整车模型，并通过运算机模拟进行悬苣的优化设il・，设计时需考虑找到使舒服性和减少噪音的最好的折中方法,使得零件能够抵挡所有外力并使力的传递达到袄最小化，同时还需满足零件的最大运动和外界环境的要求.3・减震橡胶概要3.1减宸橡胶的作用:代替金属弹簧起到消振，吸振作用•其要紧的性能要求在静刚度、动刚度、耐久性能上.3・2减震橡胶的特点：（与金属弹簧相比胶）①橡胶是由多种材料相组合而成，同一种形状通过材料调整能够拥有不同的性能.②橡胶内部分子之间的摩擦使它拥有一左的阻尼性能，即运动的滞后性（受力过程中橡胶的变形滞后于橡胶的应力）.③橡胶在压缩、剪切、拉伸过程中都会产生不同的弹性系数.3・3减震橡胶的工作原理：①吸取振动：此类减震橡胶件要紧是用于发动机与车身之间的连接，此状态下发动机是振动源，减箴橡胶的作用是吸取发动机产生的振动，幸免传递到车身上，同时也减轻发动机自身的振动.②消减振动：此类减震橡胶件要紧是用于底盘与车身之间的连接，此状态下底盘车轮是振动源，减震橡胶的作用是将路面与车轮产生的振动通过髙阻尼作用迅速消减，防止振动通过底盘传递到车身.牛减震橡胶的性能特点4-1静刚度4.1.1静刚度的宦义：指减丧橡胶在一定的位移范畴内，英所受压力(或拉伸力)变化量与其位移变化量的比值.静刚度的测怎必须在一左的位移范畴内测左，不同的位移范畴测左的静刚度值是不同的，但有的厂家则要求整个位移范畴测定的变化曲线•下面以压缩变形试验为例说明减震橡胶与今属弹簧的静刚度的不同之处：图3金属弹簧压缩载荷一位移曲线图将金属弹簧压缩到弹簧弹性极限内的一左范畴的位移量后，再将压力缓慢匀速卸去，弹簧所受的载荷与位移量的尖系如图3所示呈线性尖系，在外力卸去后弹簧能够回复到初始位豐图4减震橡胶压缩载荷一位移曲线图将减震橡胶压缩到一定范畴的位移呈后，再将压力缓慢匀速卸去，减震橡胶所受的载荷与位移量的尖系如图4所示呈非线性尖系，在外力卸去后减震橡胶不能够回复到初始位垃，显现位移相尖于载荷的滞后现象.从上而的试验能够得出：橡胶的静刚度是在一左的位移范畴内，英所受载荷变化量与其位移变化量的比值，位移范畴不同所得到的静刚度值是不同的'即(F2・F1)/(X2・X1)H(F3・F2)/(X3・X2)而金属弹簧在任意位移范畴內英所受载荷变化量与英位移变化量的比值是一上的'即(F2-F1 )/(X2-X 1 )=(F3-F2)/(X3-X2)将金属弹簧和减丧橡胶同时压缩到极限后，金属弹簧的压力会一宜保持不变，而减丧橡胶的压力会随着时刻的推移显现压力放松的现象，如图5所示.减震橡胶的这种压力放松的特性使它具有比金属弹簧更好的消振作用.////图5减震橡胶和金属弹簧压力时刻曲线4」.2静刚度的运算方法:减震橡胶的静刚度是与产品的形状和橡胶的自身特性有尖,静刚度是能够通 过理论运算求出，其运算方法如下:A. 柱状减箴橡胶（如图6所示）的静刚度运算：a. 运算形状系数：S=AL/AFAL:受压而积；AF:自由而积方柱的形状系数为:S=AUAF=(a*b)/(2(a+b)*h) 圆柱的形状系数为:S 二 AL/AF= H (d/2)2/ n *d*h 二d/4h 中空圆柱的形状系数为:S=AL/AF=( n (d)/2)2- n (d 2/2)2)/( n *dj*h+ n *d 2*h)= (d, -d 2)/4hb. 运算表征弹性率(微小变形)：方柱的表征弹性率：l/3Wa/bW3 时：Eap/G=3+6.58S 2Gap/G=l/((3+6.580S 2)(l+l/48 S 2)l/3$a/b 或 a/b23 时：Eap/G=4+3.29 S 2Gap/G=l/((4+3.29 S 2)( 1 + 1/36 S 2)圆柱和中空圆柱的表征弹性率:Eap/G=3+4.935 S 2Gap/G= 1/((3+4.935 S 2)( 1 + 1/36 S 2)Eap:表征纵向牌性率;Gap:表征剪切弹性率;G:静态剪切弹性率;S:形状系数；厂金届弹簧 厂减磯橡胶方柱圆柱 图6柱状减震橡胶 di 中空圆柱c・运算静刚度：压缩方向静刚度:Kc二Eap(AL/h)剪切方向静刚度:Ks二Gap(AL/h)B.衬套(如图7所示)的静刚度运算：a.运算形状系数：形状a: S=AL/AF=(LZ(rl+ r2))*(l/log(r2/rl))形状b:SAL/AF=((Ll*r2-L2*r 1 )/(i2-rl ))*( l/log(Ll *r2/12*rl)b.运算表征弹性率(微小变形)：Eap/G=4+3.29 S2Gap/G=l/((4+3 ・ 29 S2)( 1 + 1/36 S2)c.运算静刚度：形状a:径向静刚度:Kc= Eap(AMi)= 1.36(Eap+G)*L/log(r2/rl)轴向静刚度:Ks=Gap(AUh)=2.73 Gap*L/ log(r2/rl)形状b:径向静刚度:Kc= Eap(AUh)=l.36(Eap+G)*((Ll*r2-L2*rl)/(r2-rl))/ log(Llr2/L2rl)轴向静刚度:Ks=Gap(AUh)=2.73 Gap*((Ll*r2-L2*rl)/(r2-rl))/Iog(Llr2/L2rl)C.静态剪切弹性模量G的测量方法：a.制作试验片：按图8所示制作试验片，试验片能够硫化直截了当成形，也可在大块片材上切割制出，试验片的厚度和宽度尺寸公差为0」mm,试验片不能有杂质和伤痕等缺陷•试验片的装夹时固立试验片的两夹头之间的距藹应在80mm以上.图8试验片尺寸规格及装夹示意图b.试验方法：先预拉伸两次，拉伸速度一样选择45±15mm/min,第一次拉伸从初始位置拉伸到1.5 £%位宜处，停顿30秒后回到初始位第二次重复第一次的试验过程.(注：£ %=25%的左拉伸位移).正式试验的拉伸速度和预拉伸一致，但此次只拉伸到£ %位置处，停顿30秒后计录以下数据:25%的泄拉伸时的负荷F e (Kgf),c. 运算25%时的定拉伸应力o e=Fe /A0£： 25%泄拉伸应力；F 如25%的左拉伸时的负荷；A:试验片的截而积；d. 静态剪切弹性率G 的运算：Ge = 0 0( a-1/u 2) £=25% 时G £ : 25%定拉伸的静态剪切弹性率；a =1+ £ =1.25运算时取4个数据的平均值，有效数值保留小数点后两位.4・2动刚度：421动刚度的泄义：指减震橡胶在一泄的位移范畴内，一左的频率下，其所受压力(或拉伸力)变化量 与其位移变化量的比值.动刚度的测左必须在一定的位移范畴内，一左的频率下测定，不同的位移范畴 不同的频率下测左的动刚度值是不同的.减震橡胶不仅在静态特性上与 金属弹簧不同而且在动特性上 也与与金属弹簧存在专门大的差异，下面以试验为例说明两者的不同之处：图9减震胶与金属弹簧的振幅一振动时刻尖系图如图9所示，分别对减震橡胶与金属弹簧施加一个冲击力，来对比冲击后的振幅与振动时 刻的变 化尖系(不考虑系统以外力的阻碍)，能够看出减震橡胶的振动专门快消减并在专门短时刻振动停止，而 金属弹簧的振动能连续专门长时刻，振幅的衰减速度专门慢,因此减震橡胶与金属弹簧相比具有较大的 阻尼'对振动的吸取性能好，能有效地防止振动的传播.图10减震橡胶与金属弹簧的振动状态载荷一位移曲线图如图10所示，分别对减丧橡胶与金属弹簧压缩到一左位移后，施加一个左振幅的振动，测泄英载荷与位移的尖系，在X1-X2位移范畴内，金属弹簧的动态载荷与位移尖系仍和静态相似呈线性尖系， 其Kd=Ks=(F2-Fl)/(X2-Xl),而减震橡胶的动态载荷与位移尖系和静态不同，英Kd=(F3-Fl)/(X2-X 1 )>Ks=(F3-F2)/(X2-X 1),因F2>F1因此Kd>Ks,从上而尖系能够看岀湘同变形范畴下的动刚度永久大 于静刚度,产生这种现象的缘故是橡胶分子间存在内摩擦力，使得减震橡胶的变形与橡胶的内应力(外力 的反作用力)之间存在有一左的滞后，这种滞后反应到减箴橡胶受到外加的受迫振动时，英变形与内应 力之间存在一个相位角，如图11所示.振动 X1 土振动图11减震橡胶应力••变形函数示意图从图中能够得岀变形与内应力的函数解析式如下：变形:r(t)=r« *cos(wt)应力:o(t)= o o*sin(wt+ 6 )当相位角OW6 W90。
橡胶减震制品刚性的意义和测试橡胶减震制品是一种常用于工程建设和机械设备中的材料。
其主要作用是通过其弹性特性来减少震动和冲击对机械设备和结构物的影响，从而保护其安全稳定的运行。
在实际应用中，橡胶减震制品的刚性是一个重要的参数，它决定了减震效果的好坏以及整个系统的稳定性。
因此，对橡胶减震制品的刚性进行测试是非常重要的。
首先，橡胶减震制品的刚性决定了其对震动和冲击的吸能能力。
当受到震动或冲击作用时，橡胶减震制品能够弯曲或压缩以吸收能量，从而减少对机械设备和结构物的影响。
如果橡胶减震制品的刚性不足，其弯曲或压缩能力有限，导致震动和冲击能量无法有效吸收，从而增加机械设备和结构物的应力和振动。
这样就会造成设备的损坏，甚至导致整个系统的不稳定。
其次，橡胶减震制品的刚性还决定了其对频率响应的影响。
频率响应是指橡胶减震制品对不同频率下震动和冲击的吸能能力。
不同频率下的振动和冲击会导致橡胶减震制品的振动频率和振幅发生变化。
如果橡胶减震制品的刚性过高，其频率响应范围会受到限制，导致一些频率下的振动和冲击无法有效吸收。
这样就会导致机械设备和结构物在特定频率下的振动增加，从而影响其正常工作。
橡胶减震制品的刚性测试可以通过多种方法进行。
其中一种常用的方法是静态刚度测试。
该测试方法是通过施加不同大小的力来测量橡胶减震制品的变形量，从而计算出其刚度。
测试时，将橡胶减震制品固定在一端，然后在另一端施加不同大小的力，记录橡胶减震制品的变形量。
通过将施加的力与变形量之间的关系绘制成曲线，可以确定橡胶减震制品的刚度。
另一种常用的方法是动态刚度测试。
该方法是通过施加动态载荷来测试橡胶减震制品的刚度。
测试时，将橡胶减震制品固定在一台振动台上，然后施加不同频率和振幅的振动载荷。
通过测量橡胶减震制品在不同载荷下的振幅和相位差，可以计算出其动态刚度。
这种测试方法可以更准确地模拟实际工况下橡胶减震制品的应力和变形情况，从而更好地评估其减震性能。
总之，橡胶减震制品的刚性对其减震效果和系统的稳定性具有重要影响。
