环氧树脂2

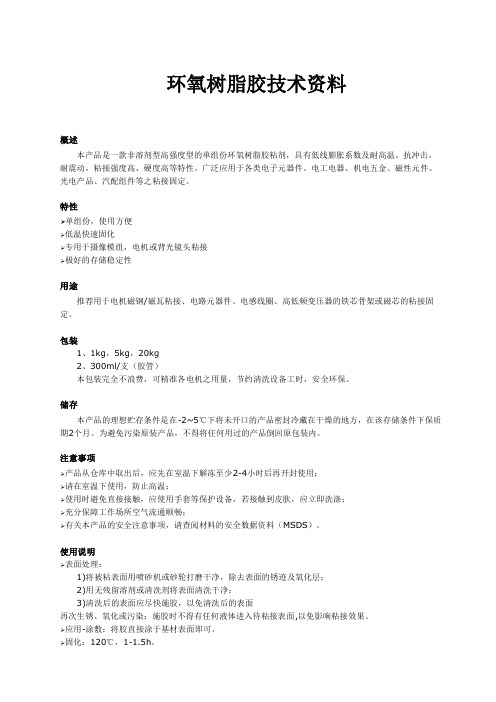

环氧树脂胶技术资料概述本产品是一款非溶剂型高强度型的单组份环氧树脂胶粘剂，具有低线膨胀系数及耐高温、抗冲击，耐震动，粘接强度高、硬度高等特性。

广泛应用于各类电子元器件、电工电器、机电五金、磁性元件、光电产品、汽配组件等之粘接固定。

特性单组份，使用方便低温快速固化专用于摄像模组，电机或背光镜头粘接极好的存储稳定性用途推荐用于电机磁钢/磁瓦粘接、电路元器件、电感线圈、高低频变压器的铁芯骨架或磁芯的粘接固定。

包装1、1kg，5kg，20kg2、300ml/支（胶管）本包装完全不浪费，可精准各电机之用量，节约清洗设备工时，安全环保。

储存本产品的理想贮存条件是在-2~5℃下将未开口的产品密封冷藏在干燥的地方，在该存储条件下保质期2个月。

为避免污染原装产品，不得将任何用过的产品倒回原包装内。

注意事项产品从仓库中取出后，应先在室温下解冻至少2-4小时后再开封使用；请在室温下使用，防止高温；使用时避免直接接触，应使用手套等保护设备，若接触到皮肤，应立即洗涤；充分保障工作场所空气流通顺畅；有关本产品的安全注意事项，请查阅材料的安全数据资料（MSDS）。

使用说明表面处理：1)将被粘表面用喷砂机或砂轮打磨干净，除去表面的锈迹及氧化层；2)用无残留溶剂或清洗剂将表面清洗干净；3)清洗后的表面应尽快施胶，以免清洗后的表面再次生锈、氧化或污染；施胶时不得有任何液体进入待粘接表面,以免影响粘接效果。

应用-涂敷：将胶直接涂于基材表面即可。

固化：120℃，1-1.5h。

性能参数（B21）注意：以上数据是以完全固化后检测，应保证充裕时间让粘接部位达到设定固化温度，具体固化条件视具体应用而定。

1Mpa=10kg/cm2特别声明：本说明所提供数据均为特定条件下测得，因使用环境的不同会略有差异；建议使用者在使用前预先测试，以确认是否适合使用目的；在使用过程中有任何问题，请与我们联系。

环氧树脂是一类具有良好的粘接性、电绝缘性、化学稳定性的热固性高分子材料,作为胶粘剂、涂料和复合材料等的树脂基体,广泛应用于建筑、机械、电子电气、航空航天等领域。

环氧树脂使用时必须加入固化剂,并在一定条件下进行固化反应,生成立体网状结构的产物,才会显现出各种优良的性能,成为具有真正使用价值的环氧材料。

因此固化剂在环氧树脂的应用中具有不可缺少的,甚至在某种程度上起着决定性的作用。

环氧树脂潜伏性固化剂是近年来国内外环氧树脂固化剂研究的热点。

所谓潜伏性固化剂,是指加入到环氧树脂中与其组成的单组分体系在室温下具有一定的贮存稳定性,而在加热、光照、湿气、加压等条件下能迅速进行固化反应的固化剂,与目前普遍采用的双组分环氧树脂体系相比,由潜伏性固化剂与环氧树脂混合配制而成的单组分环氧树脂体系具有简化生产操作工艺,防止环境污染,提高产品质量,适应现代大规模工业化生产等优点。

环氧树脂潜伏性固化剂的研究一般通过物理和化学的手段,对普通使用低温和高温固化剂的固化活性加以改进,主要采取以下两种改进方法:一是将一些反应活性高而贮存稳定性差的固化剂的反应活性进行封闭、钝化;二是将一些贮存稳定性好而反应活性低的固化剂的反应活性提高、激发。

最终达到使固化剂在室温下加入到环氧树脂中时具有一定的贮存稳定性,而在使用时通过光、热等外界条件将固化剂的反应活性释放出来,从而达到使环氧树脂迅速固化的目的。

本文就国内外环氧树脂潜伏性固化剂的研究进展作一基本概述。

1 环氧树脂潜伏性固化剂1.1 改性脂肪族胺类脂肪族胺类固化剂如乙二胺、己二胺、二乙烯三胺、三乙烯四胺等是常用的双组分环氧树脂室温固化剂,通过化学改性的方法,将其与有机酮类化合物进行亲核加成反应,脱水生成亚胺是一种封闭、降低其固化活性,提高其贮存稳定性的有效途径。

这种酮亚胺型固化剂与环氧树脂组成的单组分体系通过湿气和水分的作用而使酮亚胺分解成胺因此在常温下即可使环氧树脂固化。

但一般固化速度不快,使用期也较短,原因是亚胺氮原子上的孤对电子仍具有一定的开环活性。

常⽤环氧树脂参数总结常⽤环氧树脂参数总结⼀、缩⽔⽢油基型环氧树脂:1．缩⽔⽢油醚型环氧树脂1．1双酚A型环氧树脂：双酚A型环氧树脂是应⽤最⼴泛的树脂之⼀，占环氧树脂树脂总产量的90%。

在分⼦结构中含有羟基和醚键，固化过程进⼀步⽣成新的—OH和—O—，使固化物具有很⾼的内聚⼒和粘附⼒。

因此可以对⾦属、陶瓷、⽊材、⽔泥和塑料进⾏粘接。

另外，双酚A型环氧树脂属⽆毒树脂，其⽩⿏的最低⼝服致死量为LD50为kg。

双酚A型环氧树脂的牌号与性质表新牌号原牌号外观粘度（）软化点（℃）环氧值E—55 616# 浅黄粘稠液体 6－8 －－－－－E—51 618# 浅黄粘稠液体 10－16 －－－－－E—44 6101# 黄⾊⾼粘度液体 20－40 －－－－－E—42 634# 同上－－－－ 21－27 －E—35 637# 同上－－－－ 20－35 －E—31 638# 浅黄粘稠液体－－－－ 40－55 －E—20 601# 黄⾊透明固体－－－－ 64－76 －E—14 603# 同上－－－－ 78－85 －E—12 604# 同上－－－－ 85－95 －E—06 607# 同上－－－－ 110－135 －E—03 609# 同上－－－－ 135－155 －E—01 665# 液体 30－40 －－－－－1．2双酚S型环氧树脂双酚S型环氧树脂是由双酚S和过量环氧氯丙烷在碱性条件下缩聚得到的耐⾼温环氧树脂。

双酚S为浅黄⾊固体，由东北⽯化研究所研制，全名为“4，4‘—⼆羟基⼆苯双缩⽔⽢油醚环氧树脂”，胺类、酸酐、咪唑均能固化双酚S，其固化物具有热变形温度⾼、热稳定性能好的特点。

这是因为分⼦中极性强的砜基—SO2—取代双酚A中的异丙基，提⾼了热稳定性；砜基改善了粘附⼒，增强了环氧基的开环活性。

1．3双酚F型环氧树脂双酚F型环氧树脂是由双酚F和过量环氧氯丙烷（1：10），在四甲基氯化铵和NaOH条件下，经醚化和闭环反应，缩聚⽽成的。

环氧树脂固化剂产品说明书北京中德新亚建筑技术有限公司环氧树脂固化剂环氧树脂固化剂是与环氧树脂发生化学反应形成网状立体聚合物把复合材料骨材包络在网状体之中使线型树脂变成坚韧形态的添加剂，包括多种类型。

一、水下专用环氧树脂固化剂产品特点：低粘度，低毒，低气味，低色相，韧性好应用范围：适合水下灌浆、水下修补砂浆、水下建筑结构胶、水下防腐涂料的配制；即使水下施工，优良的渗透性仍能使混凝土强度提高30%以上。

二、高温专用环氧树脂固化剂产品特点：常温活性高，潮湿面或水下固化强度好，韧性优秀，常温固化可长期在较高温环境中使用不至于因老化而导致粘接失效应用范围：可用于建筑结构胶粘钢、植筋、粘接玻纤碳纤、粘贴瓷砖、防腐防水等。

三、低温专用环氧树脂固化剂产品特点：能在低温至常温固化各种型号的环氧树脂，不需要后固化照常能达到较高的交联密度，气味小、毒性极低，韧性好，低温不脆裂，潮湿面粘接强度好，对大多数金属非金属建筑材质均具有很好的粘接强度；活化能低，放热不剧烈，不容易爆聚；25℃操作时间5～8分钟，30分钟基本固化。

应用范围：低温环境使用的粘钢、锚固、碳纤加固施工，冬季桥梁拼接胶，防水防腐涂料、快速修补砂浆及其它低温应用场合的粘接加固。

四、水性环氧树脂固化剂产品特点：亲水性、流平性好，表面光洁不粘手，分别同环氧乳液、自乳化环氧混合均匀可直接加水调节粘度，应用范围：推荐用于水性金属防腐底漆、水性地坪的底、中、面漆、水性环氧胶、水性环氧腻子、水性环氧砂浆、水性木器漆、水性彩砂美缝胶、水性环氧油墨、新旧混凝土界面处理剂等应用场合。

五、环氧树脂固化剂301+615产品特点：具有气味小、毒性低、粘度低、韧性极好，具表面活性对填充料亲和性好，不易沉淀，不含游离酚，不变色。

应用范围：可用于建筑结构胶粘钢、植筋、粘接玻纤碳纤、粘贴瓷砖、防腐防水等。

四、包装贮存环氧固化剂采用塑料桶包装20kg/桶或铁桶包装200kg/桶。

自生产之日起有效贮存期为6个月。

环氧树脂性能指标及使用技术参数环氧树脂是一种常用的高性能工程塑料，在工业领域中广泛应用。

它具有优异的物理、化学和机械性能，以下是环氧树脂的性能指标及使用技术参数。

1.物理性能：(1) 密度：一般为1.1~1.4 g/cm³，可以根据需求进行调整。

(2)抗张强度：在25°C下，常见的抗张强度为60~70MPa，高强度型可达到100~130MPa。

(3)弯曲强度：一般为60~80MPa，高强度型可达到100~120MPa。

(4) 硬度：一般为80~90 Shore D，高硬度型可达到100 Shore D。

(5)熔点：一般为50~60°C，取决于具体配方。

2.化学性能：(1)耐酸碱性：具有优良的耐酸碱性能，可以在酸碱介质中长期稳定使用。

(2)耐溶剂性：一般对有机溶剂有较好的耐溶性，可以在常用的溶剂中使用。

(3)耐腐蚀性：具有良好的耐腐蚀性能，能够在腐蚀性气体和液体环境下正常使用。

3.机械性能：(1)抗冲击性：具有较好的抗冲击性能，能够在低温下保持较高的韧性。

(2)抗疲劳性：具有较好的抗疲劳性能，能够承受长时间的往复载荷。

(3)刚度：具有较高的刚度，能够保持结构的形状和稳定性。

(4)导电性：可以根据需要添加导电材料，以使环氧树脂具有导电性。

4.使用技术参数：(1)固化温度：一般为10~150°C，根据具体材料和固化剂选择合适的固化温度。

(2)固化时间：一般为10~120分钟，具体时间取决于固化温度和固化剂的类型。

(3)硬化度：一般为80%以上，可以根据需要进行调整。

(4)施工温度：一般为10~30°C，根据具体环境进行调整。

(5)应用领域：广泛应用于电子电器、航空航天、汽车、建筑、化工等领域，用于制造电路板、复合材料、粘接胶接、包装材料、涂层等。

总之，环氧树脂具有优异的物理、化学和机械性能，可以根据不同的需求调整其性能指标和使用技术参数，适用于多个领域的广泛应用。

环氧灌浆料环氧胶泥规格
环氧灌浆料是一种高强度、高粘度、无收缩的材料，常用于建筑结构和混凝土修补中。

环氧胶泥则是一种双组分混合物，也是一种常见的建筑修补材料。

以下是环氧灌浆料和环氧胶泥的规格介绍：
一、环氧灌浆料规格
1.材料成分：环氧树脂基、硬化剂、耐碱玻璃纤维等。

2.混合比例：一般为环氧树脂基：硬化剂=2:1。

3.外观：半透明或无色，具有一定的粘度。

4.固化时间：通常为24小时。

5.使用温度：建议在10℃-30℃之间使用。

6.强度：拉伸强度≥50MPa，剪切强度≥25MPa。

7.包装：常见包装为5kg、10kg、20kg。

二、环氧胶泥规格
1.材料成分：环氧树脂基、硬化剂、填料等。

2.混合比例：一般为环氧树脂基：硬化剂=3:1。

3.外观：通常为灰色或白色，具有一定的流动性。

4.固化时间：通常为24小时。

5.使用温度：建议在10℃-30℃之间使用。

6.强度：拉伸强度≥25MPa，剪切强度≥10MPa。

7.包装：常见包装为1kg、2kg、5kg。

以上是环氧灌浆料和环氧胶泥的规格介绍，具体使用时需按照说明书进行操作。

同时，在使用过程中需注意安全，避免接触皮肤和眼
睛。

e20 环氧树脂密度
E20环氧树脂密度是指E20环氧树脂的质量与体积的比值。

E20
环氧树脂是一种常用的工业材料，具有优异的化学稳定性和耐磨性，广泛应用于航空航天、汽车制造、建筑等领域。

E20环氧树脂的密度通常在1.1至1.3克/立方厘米之间，具体
数值取决于其具体配方和生产工艺。

密度的大小对于E20环氧树脂
的使用具有重要意义。

首先，密度可以影响材料的重量，从而影响
材料的运输成本和使用效果。

其次，密度也与材料的强度和硬度有
一定的关联，因此对于不同的工程应用，需要根据具体的密度选择
合适的E20环氧树脂。

除了密度之外，E20环氧树脂的其他物理性质也对其在工程中
的应用产生重要影响。

例如，E20环氧树脂的粘度、耐磨性、耐化
学腐蚀性等都是工程师在选择材料时需要考虑的因素。

总之，E20环氧树脂密度作为其重要的物理性质之一，对于材
料的选择和应用具有重要意义。

在实际工程中，需要综合考虑E20
环氧树脂的密度以及其他物理性质，以确保材料能够满足工程需求，并发挥最佳的效果。

环氧树脂修补混凝土技术在桥梁施工中，对于梁体张拉或关键部位，施工产生的离析（碎石堆积）、混凝土出现空洞等。

需要迅速进行处理的局部混凝土，可采用环氧树脂混凝土进行修补。

配合比设计：1（环氧树脂）：0.12（聚酰胺树脂）：0.08（乙二胺）：1（砂）：1.5（碎石）：1（水泥）[一桶环氧树脂20kg，一套共需900元]一、施工准备：1、对要处理的局部混凝土进行凿毛，至露出密实混凝土为止，凿毛不得出现反坡（环氧树脂混凝土灌注不密实），在凿除的正上方凿除约10cm宽的槽口，便于后续施工。

切记：1、凿毛的混凝土不得潮湿或者有水，利用风管吹干净凿毛部分的碴及粉尘。

2、环氧树脂加热：按照配合比对环氧树脂进行加热。

切记：环氧树脂不得直接进行加热，应放在水上加热；加热温度70度为宜，加热时间不能太长或温度太高，太长或温度太高在其他药品拌和以后热量将促进化学反应速度，在短短几秒将固化。

3、聚酰胺树脂：加热至容易倒出即可。

4、砂、石料准备：尽量选择级配好、干净的砂石料，对其进行烘干处理；施工前，按照配合比称取砂石料及水泥，在干燥、干净的地方干料拌和均匀。

二、施工工艺环氧树脂加热好以后，首先（按照配合比）加入聚酰胺树脂，拌和均匀；在边搅边加入乙二胺，均匀慢速进行拌和。

溶液会迅速稀释和产生刺鼻气味。

其次在均匀加入提前所拌好的砂石料，拌和均匀后立即使用即可。

环氧树脂混凝土本身具有自密性，故不需要振捣。

三、注意事项：1、本配合比混凝土不需要振捣，本身具有很好的自密性；一次不易拌和太多，5～10Kg即可，因为环氧树脂混凝土（本配合比）的缓凝时间为30min，强度等级12小时后可达到C75，强度值上升很快。

配合比中起固化作用的是乙二胺，若要加长固化时间，适当减少配合比中乙二胺量即可。

2、环氧树脂混凝土拆模以后表面颜色呈黑色，适当凿除或采用角磨机进行处理，处理后的环氧树脂混凝土颜色基本和原有混凝土颜色一致。

3、在拌和过程中，严禁有水进入拌和物。

环氧树脂：100Kg 水泥：150Kg 砂：150Kg 碎石：250kg 丙酮：3Kg 二丁酯：10Kg 乙二胺：11Kg如果砂太粗，可以多加20Kg左右的水泥，如果要凝结时间短一点，丙酮用1.5-2.0Kg，二丁酯用9Kg ，乙二胺13Kg切记，凝结时间过短砂浆发泡会很严重，就适量减一点乙二胺，再加一点丙酮。

配制时先将环氧树脂加热之胶水状，先加丙酮.二丁酯搅拌均匀，再加水泥.砂.碎石拌和均匀。

最后才加乙二胺搅拌均匀后使用。

因为乙二胺挥发性强，过早加入挥发就多，导致凝结时间延长。

这样配制的环氧树脂混凝土一般8小时就可达50MPa以上。

另外，砂.碎石必须要绝对干燥才行，否则影响其本身强度和粘结强度。

追问我拌出来的混凝土稠，是不是多加点稀释剂很稍微好点，还有是不是会影响强度，如果固化剂加少了，会不会一直没有强度，还是强度来的慢点。

谢谢，急着处理回答混凝土稠要么是固体填充料得表面积太大而导致环氧树脂用量不足，要么就是使用时没有把握好环氧树脂的稠度，你可以把环氧树脂再加热试试，加热可以改变环氧树脂的液体粘度，稀释剂不要多加，会影响环氧树脂的凝结时间和强度，如果固化剂少了，混凝土的强度来得很慢，而且没有刚度，环氧树脂混凝土不存在养护问题，强度增长是随时间增长而增长减缓。

你可以预留一些试件，压的时候注意测一下他的压缩应变是不是很大，如果压应变很小就没多大问题。

固化剂掺量一般是环氧树脂的10-12%，少于这个量就会有一般要用环氧砂浆来做的，标号要高于原混凝土的设计标号5-10Mpa。

具体的配合比要有资质的检测单位和科研单位出具，一般工程自己修修补补的活，就自己试配一下，用环氧树脂、乙二胺、丙酮、水泥、砂，施工气温必须在25度以上。

3 环氧砂浆的配制表1 环氧基液配合比(重量比，单位g)材料名称环氧树脂固化剂增韧剂稀释剂化学名称6101 乙二胺二丁脂丙酮配合比100 6～7 15 20环氧基液配制过程：环氧树脂加热至60℃，加入二丁脂和丙酮拌匀，再加入乙二胺拌匀。

环氧树脂胶黏剂规格
环氧树脂胶黏剂是一种常用的工业胶黏剂，具有强度高、耐腐蚀、耐热、耐寒、耐水等优点，被广泛应用于汽车、机械、电子、建筑等领域。

环氧树脂胶黏剂的规格通常包括以下几个方面：
1. 环氧树脂胶黏剂的型号：不同型号的环氧树脂胶黏剂有着不同的应用场合和性能特点，选择合适的型号十分重要。

2. 固化剂：环氧树脂胶黏剂的固化剂也分为不同种类，如胺类、酸酐类等。

选择适合的固化剂可以提高胶黏剂的性能。

3. 比例：环氧树脂胶黏剂的比例是使用中需要严格控制的因素，不同的型号和固化剂所需的比例也不同。

4. 粘度：粘度是环氧树脂胶黏剂的另一个重要指标，通常用来描述胶黏剂的流动性和涂覆性能。

5. 包装规格：环氧树脂胶黏剂的包装规格一般有1kg、5kg、10kg、20kg等，根据使用需要选择合适的包装规格。

以上就是环氧树脂胶黏剂的规格介绍，希望能给大家提供一些参考。

- 1 -。

早强环氧树脂灌浆料规格早强环氧树脂灌浆料是一种高性能的建筑材料，广泛应用于建筑结构加固、地基处理、桥梁修复等领域。

其规格种类繁多，下面将对其规格进行详细介绍。

1. 灌浆料的颜色早强环氧树脂灌浆料的颜色通常为灰色或白色。

其中，灰色灌浆料适用于混凝土结构的加固和修复，而白色灌浆料则适用于石材、大理石等天然石材的修复和加固。

2. 灌浆料的粘度早强环氧树脂灌浆料的粘度是指其在一定温度下的流动性能。

一般来说，灌浆料的粘度越高，其流动性能就越差，但其强度和耐久性也会相应提高。

常见的灌浆料粘度规格有3000mPa·s、5000mPa·s、8000mPa·s等。

3. 灌浆料的固化时间早强环氧树脂灌浆料的固化时间是指其在一定温度下完全固化所需的时间。

一般来说，灌浆料的固化时间越短，其施工效率就越高，但其强度和耐久性也会相应降低。

常见的灌浆料固化时间规格有1小时、2小时、4小时等。

4. 灌浆料的强度等级早强环氧树脂灌浆料的强度等级是指其在一定条件下的抗压强度和抗剪强度。

一般来说，灌浆料的强度等级越高，其抗压强度和抗剪强度就越高，但其价格也会相应提高。

常见的灌浆料强度等级规格有C20、C30、C40等。

5. 灌浆料的包装规格早强环氧树脂灌浆料的包装规格是指其在销售和运输过程中所采用的包装形式和容量。

一般来说，灌浆料的包装规格越大，其施工效率就越高，但其价格也会相应提高。

常见的灌浆料包装规格有1kg、5kg、10kg、20kg等。

总之，早强环氧树脂灌浆料的规格种类繁多，用户在选择时应根据具体的施工需求和预算情况进行综合考虑，选择最适合自己的产品。

同时，在使用灌浆料时，应严格按照产品说明书和相关标准进行施工，以确保施工质量和安全性。

高渗透改性环氧树脂胶型号ZH- PE02配比4:1：产品概述高渗透改性环氧树脂混凝土裂缝空鼓灌浆料为低黏度、双液型、常温硬化型的注入修补用环氧树脂，主要用于混凝土结构物裂缝修补用，硬化后放热低，收缩性小，对各种结构物具有极优越之接着力，尤其对混凝土的接着更佳。

借着机械灌注（高压）或注射器注入法（低压），可深入结构体极细微之裂缝，充分达到修补和补强的效果，使结构物恢复其整体性，和达成一体化之目的。

应用：混凝土构件微细裂缝的灌浆补强；混凝土梁、柱裂缝的修复补强；混凝土表面刚性防水处理；低渗透性软弱基础、破碎带的固结处理；钢材的防腐处理。

适用范围1、适用于隧道、地铁、及其它地下建筑物的补强防漏工程。

2、适用于建筑物的梁、柱、桩、的蜂窝、裂缝等缺陷的加固、补强。

3、适用于堤坝、港口、码头、游泳池、水塔等的补露、补强、防水。

4、适用于输水管道、化工管道等的接口密封。

包装量：主剂20Kg，固化剂5Kg储藏安定性：正常情况下，至少一年施工方法：高压或低压注射高压灌注：1．调配环氧A、固化剂B，混合比A:B=100:25（重量比），可依现场情况加入10%活性稀释剂C，混合比A+C:B=100+10：27.5（重量比）。

2．为使裂缝完全灌满，应在30分钟之内进行二次补注，当浆液从裂缝中渗出即停止。

3．72小时后清理已凝固在衬砌上的密封浆液，拔出止水针头，用聚合物防水砂浆封闭孔洞。

低压灌注：1．沿裂缝剔槽，槽宽10-15mm，槽深50-60mm。

用气泵或吹风机吹除槽内灰尘。

调拌环氧腻子封缝胶，骑缝粘贴灌浆底座和裂缝表面封闭，但不得将缝隙堵塞。

2．将ZH-PE02 A/B环氧树脂依配比混合搅拌均匀后吸入针筒内，安装到注射底座上，旋紧，拔出插栓开始灌浆。

3．检查灌注针筒内的浆液残余量。

若无残余，应即补充环氧树脂。

重复此步骤直到注射筒有残余，表示已灌满。

4．待裂缝内部的环氧硬化后，即可敲除底座，清理衬砌表面。

注意事项：1．主剂和固化化剂必须按规定比例搅拌均匀后才可使用。

环氧树脂的密度环氧树脂是一种广泛应用的高分子材料，在建筑、汽车、船舶、家具、建材、塑料产品及各类运动器材等领域得到广泛应用，具有优异的机械性能、很高的抗张抗压性能、优异的耐热性和耐腐蚀性、很好的抗紫外线性能、良好的抗冲击和耐磨性能，是当今工业的不可缺少的材料。

环氧树脂的密度是衡量其物理特性的重要指标之一，为确定及设计产品的结构特性，在生产环氧树脂前一般需要测试其密度。

环氧树脂密度受它所含有多种组分和本身化学性质的影响，一般来说，环氧树脂的密度可以介于1.0-2.0 g/cm3之间，具体数值包括0.91.9 g/cm3、1.11.8 g/cm3、1.31.7 g/cm3、1.41.6 g/cm3等。

环氧树脂的密度在运算中更常见的单位为磅每立方英尺（lb/cu ft），它一般介于1080 lb/cu ft之间，具体数值包括710 lb/cu ft、815 lb/cu ft、920 lb/cu ft、1030 lb/cu ft、1540 lb/cu ft、2050 lb/cu ft、3060 lb/cu ft、4070 lb/cu ft、5080 lb/cu ft等，它表示每立方英尺空间内，环氧树脂重量达到其单位（磅）。

环氧树脂的密度既受到组分及化学性质的影响，也受到生产参数的影响，一般来说，环氧树脂密度越大，就越轻。

生产环氧树脂时，可以采用色母密度调节办法，运用高比重的色母来降低环氧树脂的密度。

另外，也可以采用改变反应条件的办法，以调节环氧树脂的密度，如改变反应温度、改变反应压力、改变反应时间、新增反应剂等，从而获得环氧树脂的更优密度。

同时，环氧树脂的密度也受到装置的影响，如在挤出成型机、乳化机、搅拌机及塑料机等装置中，操作者可根据生产环氧树脂来调节环氧树脂的密度。

从上述讨论可以看出，环氧树脂的密度是决定其用途及产品性能的重要指标之一，环氧树脂的密度受到它的组分及本身的化学性质的影响，也受到生产参数及装置的影响，生产环氧树脂和操作装置时，要确保环氧树脂的密度符合应用要求，以保证它本身的性能及产品的质量。

环氧锌基粉末配比计算公式一、引言。

环氧锌基粉末是一种常用的防腐涂料，具有优异的耐腐蚀性能和装饰性能，广泛应用于建筑、桥梁、船舶等领域。

在使用环氧锌基粉末进行涂装时，正确的配比是保证涂层性能的关键之一。

本文将介绍环氧锌基粉末的配比计算公式，帮助读者正确进行涂料配比，提高涂层的质量和性能。

二、环氧锌基粉末的配比原理。

环氧锌基粉末是由环氧树脂、锌粉、固化剂和助剂等组成的，其中环氧树脂是涂料的基体，锌粉是防腐蚀的主要成分，固化剂是使涂料形成坚固的膜层，助剂则是为了提高涂料的附着力和流平性。

正确的配比可以使这些成分充分发挥作用，形成均匀、致密的涂层，从而达到良好的防腐效果和装饰效果。

三、环氧锌基粉末的配比计算公式。

环氧锌基粉末的配比计算公式主要包括环氧树脂、锌粉、固化剂和助剂的配比计算。

具体计算公式如下：1. 环氧树脂的配比计算。

环氧树脂的配比计算主要是根据涂料的用途和工作环境来确定。

一般来说，环氧树脂的用量越大，涂层的硬度和耐腐蚀性能就越好，但同时也会影响涂层的柔韧性和附着力。

因此，在配比时需要根据具体情况来确定环氧树脂的用量。

2. 锌粉的配比计算。

锌粉是环氧锌基粉末的主要防腐蚀成分，其用量的确定主要取决于涂层的防腐蚀要求。

一般来说，锌粉的用量越大，涂层的防腐蚀性能就越好，但同时也会影响涂层的装饰性能。

因此，在配比时需要根据具体的防腐蚀要求来确定锌粉的用量。

3. 固化剂的配比计算。

固化剂是环氧锌基粉末的固化成分，其用量的确定主要取决于环氧树脂的类型和涂料的固化条件。

一般来说，固化剂的用量越大，涂层的硬度和耐腐蚀性能就越好，但同时也会影响涂层的柔韧性和附着力。

因此，在配比时需要根据环氧树脂的固化条件和涂料的要求来确定固化剂的用量。

4. 助剂的配比计算。

助剂是为了提高涂料的附着力和流平性，其用量的确定主要取决于涂料的要求和工艺条件。

一般来说，助剂的用量越大，涂层的附着力和流平性就越好，但同时也会影响涂层的硬度和耐腐蚀性能。
