单相电机双电容正反转该如何接线

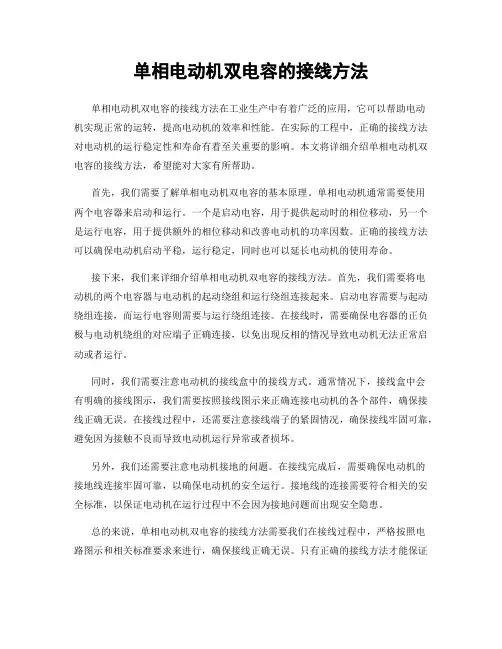

单相电动机双电容的接线方法单相电动机双电容的接线方法在工业生产中有着广泛的应用，它可以帮助电动机实现正常的运转，提高电动机的效率和性能。

在实际的工程中，正确的接线方法对电动机的运行稳定性和寿命有着至关重要的影响。

本文将详细介绍单相电动机双电容的接线方法，希望能对大家有所帮助。

首先，我们需要了解单相电动机双电容的基本原理。

单相电动机通常需要使用两个电容器来启动和运行。

一个是启动电容，用于提供起动时的相位移动，另一个是运行电容，用于提供额外的相位移动和改善电动机的功率因数。

正确的接线方法可以确保电动机启动平稳，运行稳定，同时也可以延长电动机的使用寿命。

接下来，我们来详细介绍单相电动机双电容的接线方法。

首先，我们需要将电动机的两个电容器与电动机的起动绕组和运行绕组连接起来。

启动电容需要与起动绕组连接，而运行电容则需要与运行绕组连接。

在接线时，需要确保电容器的正负极与电动机绕组的对应端子正确连接，以免出现反相的情况导致电动机无法正常启动或者运行。

同时，我们需要注意电动机的接线盒中的接线方式。

通常情况下，接线盒中会有明确的接线图示，我们需要按照接线图示来正确连接电动机的各个部件，确保接线正确无误。

在接线过程中，还需要注意接线端子的紧固情况，确保接线牢固可靠，避免因为接触不良而导致电动机运行异常或者损坏。

另外，我们还需要注意电动机接地的问题。

在接线完成后，需要确保电动机的接地线连接牢固可靠，以确保电动机的安全运行。

接地线的连接需要符合相关的安全标准，以保证电动机在运行过程中不会因为接地问题而出现安全隐患。

总的来说，单相电动机双电容的接线方法需要我们在接线过程中，严格按照电路图示和相关标准要求来进行，确保接线正确无误。

只有正确的接线方法才能保证电动机的正常运行，提高电动机的使用寿命，同时也可以保障工作人员的安全。

希望本文介绍的内容能够对大家有所帮助，谢谢阅读！。

单相电机正反转的接法
一般单相电机的接法是将U、V、W三个相的绕组位于一个端子板上，在接法上通过开关控制电机的正反转：
接法如下：
1. 把U相连接M1开关和M2开关，V相连接M2开关和M3开关，W相连接M3开关和M1开关，电源原点（L）连接M1开关。

2. 把M1开关和M3开关同时打开，M2开关关闭，电机就可以正向转动；
3. 把M2开关打开，M1开关和M3开关关闭，电机就可以反向转动。

正反转的接线方式需要和电机原厂的说明书查看，每种电机的行程转动是反着的，所以需要按照原厂说明书改变接线方式才能正确的使用电机。

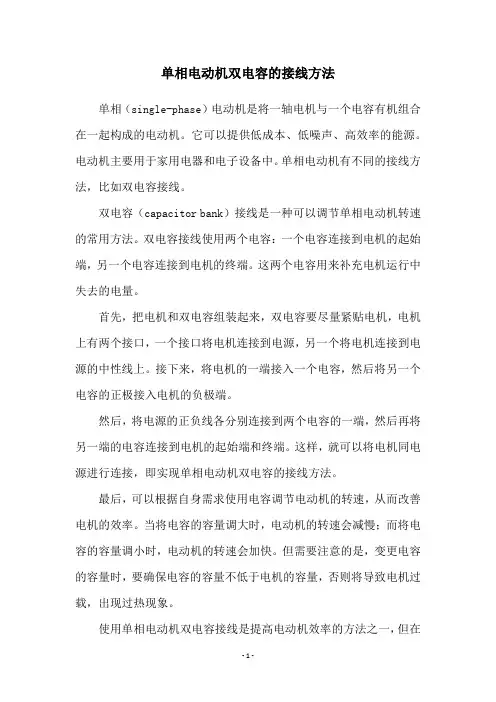

单相电动机双电容的接线方法
单相（single-phase）电动机是将一轴电机与一个电容有机组合在一起构成的电动机。

它可以提供低成本、低噪声、高效率的能源。

电动机主要用于家用电器和电子设备中。

单相电动机有不同的接线方法，比如双电容接线。

双电容（capacitor bank）接线是一种可以调节单相电动机转速的常用方法。

双电容接线使用两个电容：一个电容连接到电机的起始端，另一个电容连接到电机的终端。

这两个电容用来补充电机运行中失去的电量。

首先，把电机和双电容组装起来，双电容要尽量紧贴电机，电机上有两个接口，一个接口将电机连接到电源，另一个将电机连接到电源的中性线上。

接下来，将电机的一端接入一个电容，然后将另一个电容的正极接入电机的负极端。

然后，将电源的正负线各分别连接到两个电容的一端，然后再将另一端的电容连接到电机的起始端和终端。

这样，就可以将电机同电源进行连接，即实现单相电动机双电容的接线方法。

最后，可以根据自身需求使用电容调节电动机的转速，从而改善电机的效率。

当将电容的容量调大时，电动机的转速会减慢；而将电容的容量调小时，电动机的转速会加快。

但需要注意的是，变更电容的容量时，要确保电容的容量不低于电机的容量，否则将导致电机过载，出现过热现象。

使用单相电动机双电容接线是提高电动机效率的方法之一，但在
实施接线时，要注意电容容量与电机容量的协调，以免影响电机的正常使用。

以上就是单相电动机双电容的接线方法介绍，希望对大家的日常维护和使用电动机有所帮助。

或盐池，那上面连小草也长不出来的。

人生的磨难是很多的，所以我们不可对于每一件轻微的伤害都过于敏感。

在生活磨难面前，精神上的坚强和无动于衷是我们抵抗罪恶和人生意外的最好武器。

1 单项电机（双电容）正反转简易接线图
人们往往把单项电机的正反转接线搞的很复杂，其实电机在出厂前已经按相关标准做好了接线图。

分别是：Z2W2 U2 V2下层是：U1 V1 Z1W1 内部图线如下：
对应的倒顺开关图如下：
或盐池，那上面连小草也长不出来的。

人生的磨难是很多的，所以我们不可对于每一件轻微的伤害都过于敏感。

在生活磨难面前，精神上的坚强和无动于衷是我们抵抗罪恶和人生意外的最好武器。

2
简单的倒顺接线图如下：
或盐池，那上面连小草也长不出来的。

人生的磨难是很多的，所以我们不可对于每一件轻微的伤害都过于敏感。

在生活磨难面前，精神上的坚强和无动于衷是我们抵抗罪恶和人生意外的最好武器。

3
注：配接倒顺开关时，应该把原电机的“连接片”去除
或盐池，那上面连小草也长不出来的。

人生的磨难是很多的，所以我们不可对于每一件轻微的伤害都过于敏感。

在生活磨难面前，精神上的坚强和无动于衷是我们抵抗罪恶和人生意外的最好武器。

4
单项电机正反转接线图。

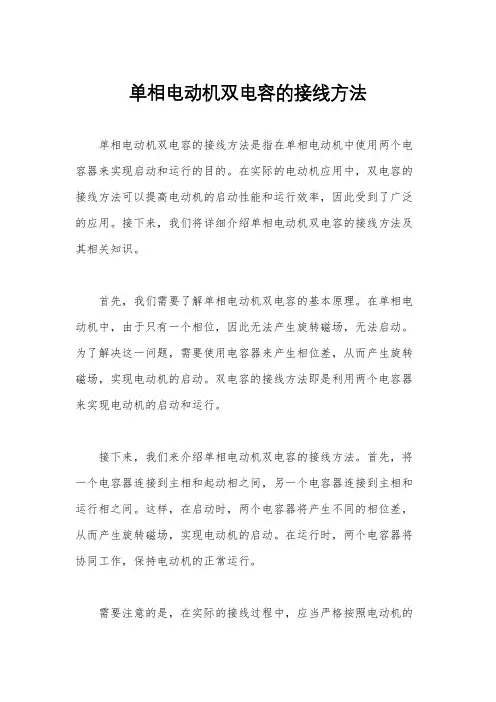

单相电动机双电容的接线方法单相电动机双电容的接线方法是指在单相电动机中使用两个电容器来实现启动和运行的目的。

在实际的电动机应用中，双电容的接线方法可以提高电动机的启动性能和运行效率，因此受到了广泛的应用。

接下来，我们将详细介绍单相电动机双电容的接线方法及其相关知识。

首先，我们需要了解单相电动机双电容的基本原理。

在单相电动机中，由于只有一个相位，因此无法产生旋转磁场，无法启动。

为了解决这一问题，需要使用电容器来产生相位差，从而产生旋转磁场，实现电动机的启动。

双电容的接线方法即是利用两个电容器来实现电动机的启动和运行。

接下来，我们来介绍单相电动机双电容的接线方法。

首先，将一个电容器连接到主相和起动相之间，另一个电容器连接到主相和运行相之间。

这样，在启动时，两个电容器将产生不同的相位差，从而产生旋转磁场，实现电动机的启动。

在运行时，两个电容器将协同工作，保持电动机的正常运行。

需要注意的是，在实际的接线过程中，应当严格按照电动机的接线图进行接线，确保接线的正确性和安全性。

另外，选择合适的电容器也是非常重要的，电容器的参数应当与电动机的额定功率和额定电压相匹配，以确保电动机的正常运行。

除了以上介绍的基本接线方法外，还有一些衍生的接线方法，如星形接线、三角形接线等，这些接线方法在不同的场合下有着不同的应用。

在实际的工程应用中，需要根据具体的情况选择合适的接线方法，以实现最佳的启动和运行效果。

总之，单相电动机双电容的接线方法是实现电动机启动和运行的重要手段，在实际的工程应用中具有广泛的应用价值。

通过合理的接线方法和合适的电容器选择，可以有效提高电动机的启动性能和运行效率，从而实现更好的工作效果。

以上就是关于单相电动机双电容的接线方法的介绍，希望对大家有所帮助。

如果还有其他相关问题，欢迎随时咨询。

单相电机正反转最简单接法
单相电机是一种常见的电动机，广泛应用于家用电器、工业生产等领域。

在使用单相电机时，有时需要实现正反转的功能，比如说在洗衣机中需要实现正反转来完成洗涤和脱水的功能。

那么，单相电机正反转最简单的接法是什么呢？
我们需要了解单相电机的工作原理。

单相电机是一种交流电动机，其转子上的导体通过交变磁场的作用而旋转。

在正常情况下，单相电机只能实现单向旋转，如果需要实现正反转，就需要改变电流的方向。

单相电机正反转最简单的接法是通过交换电源的两个接线来实现。

具体来说，我们需要将电源的两个接线（即火线和零线）分别连接到单相电机的两个接线上，然后将电源的两个接线交换位置即可实现正反转。

具体操作步骤如下：
1. 将电源的火线和零线分别连接到单相电机的两个接线上，注意接线的正确性。

2. 将电源的两个接线交换位置，即将原来连接火线的接线连接到零线上，将原来连接零线的接线连接到火线上。

3. 打开电源，单相电机即可实现正反转。

需要注意的是，单相电机正反转最简单的接法只适用于小功率的单相电机，对于大功率的单相电机，需要采用其他更为复杂的控制方法来实现正反转。

单相电机正反转最简单的接法是通过交换电源的两个接线来实现。

在实际应用中，我们需要根据具体情况选择合适的控制方法来实现正反转功能。

用倒顺开关控制单相电机正反转接线方法
接线：火线连接倒顺开关的L1端子，零线连接倒顺开关的L3端子，T1和L2端子短接，L2连接电动机U1端子，L3连接电动机U2端子，T2连接电动机W2端子, T3连接电动机V1端子, W1和V2接启动电容。

接线方法下如图：
1、正转的原理：
U1和V1用连接片连接起来，再把W2和U2用连接片连接起来，用导线分别接入到控制开关的火线和零线上去，就是正转。

2、反转的原理：
反转我们就是要调整主绕组或者副绕组的接线方式就可以了，具体接法是，U1和W2用连接片起来，再把V1和U2用连接片连接起来，
然后用导线分别接入到控制开关的火线和零线上去，它就是反转。

双电容单相电机怎么接线
在家用电器中，常常会用到单相电机来驱动一些小型设备，比如风扇、洗衣机等。

而双电容单相电机是一种特殊的单相电机，它需要两个电容器来辅助启动和运行。

在接线时需要特别注意，以确保电机正常运行并且延长其使用寿命。

首先，双电容单相电机有一个主要的运行电容和一个辅助的启动电容。

这两个电容器在起动和运行时发挥着重要作用。

接线时，主要注意以下几点：
1. 确认电机引出线
在接线之前，首先需要确认电机的引出线，包括主线圈和辅助启动线圈。

通常情况下，电机的引出线会有不同颜色的标识，比如主线圈一般为红色或黑色，而辅助启动线圈一般为蓝色或白色。

2. 连接主要电容
将主要电容连接到主线圈，通常主要电容有两个引脚，一个连接到主线圈的引出线，另一个连接到电源线。

3. 连接启动电容
启动电容连接到辅助启动线圈，同样启动电容也有两个引脚，一个连接到辅助启动线圈的引出线，另一个连接到电源线。

4. 接线绝缘处理
在接线完成后一定要对接线部分进行绝缘处理，以免出现漏电或短路的危险。

5. 测试运行
完成以上接线后，可以进行简单的测试运行，观察电机是否正常启动和运行。

若出现异常情况，应及时断开电源检查接线是否正确。

总的来说，双电容单相电机的接线相对复杂一些，需要仔细分辨各引出线的功能，并正确连接主要电容和启动电容。

只有正确接线，电机才能正常运行并发挥其作用。

在接线时一定要细心谨慎，确保安全可靠。

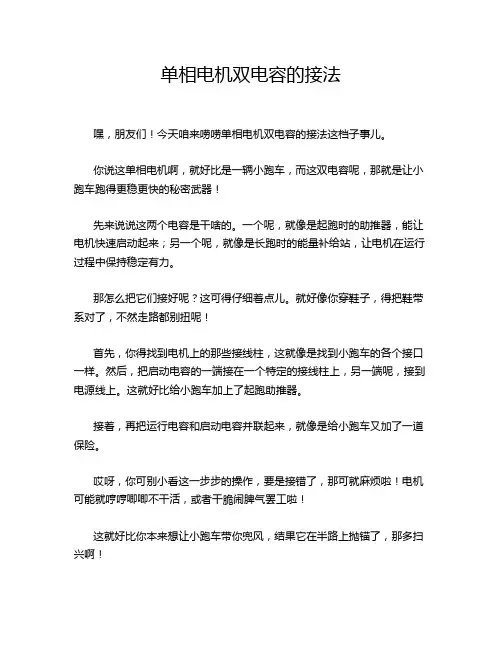

单相电机双电容的接法
嘿，朋友们！今天咱来唠唠单相电机双电容的接法这档子事儿。

你说这单相电机啊，就好比是一辆小跑车，而这双电容呢，那就是让小跑车跑得更稳更快的秘密武器！
先来说说这两个电容是干啥的。

一个呢，就像是起跑时的助推器，能让电机快速启动起来；另一个呢，就像是长跑时的能量补给站，让电机在运行过程中保持稳定有力。

那怎么把它们接好呢？这可得仔细着点儿。

就好像你穿鞋子，得把鞋带系对了，不然走路都别扭呢！
首先，你得找到电机上的那些接线柱，这就像是找到小跑车的各个接口一样。

然后，把启动电容的一端接在一个特定的接线柱上，另一端呢，接到电源线上。

这就好比给小跑车加上了起跑助推器。

接着，再把运行电容和启动电容并联起来，就像是给小跑车又加了一道保险。

哎呀，你可别小看这一步步的操作，要是接错了，那可就麻烦啦！电机可能就哼哼唧唧不干活，或者干脆闹脾气罢工啦！
这就好比你本来想让小跑车带你兜风，结果它在半路上抛锚了，那多扫兴啊！
接好电容后，你再通上电，嘿，电机就嗡嗡地转起来啦！就像小跑车嗖地一下冲出去一样。

你说这神奇不神奇？咱生活中好多电器可都离不开这单相电机双电容的接法呢！像那些风扇啦、洗衣机啦，要是没有接好，它们能好好工作吗？
所以啊，朋友们，咱可得把这接法弄清楚咯！这可不是闹着玩的事儿。

你想想，要是因为没接好电容导致电器出问题，那不就得不偿失啦？
总之呢，单相电机双电容的接法虽然有点小复杂，但只要咱认真对待，就一定能让它们乖乖听话，为我们的生活服务。

咱可不能小瞧了这些小细节，它们往往能决定事情的成败呢！大家说是不是这个理儿呀？。

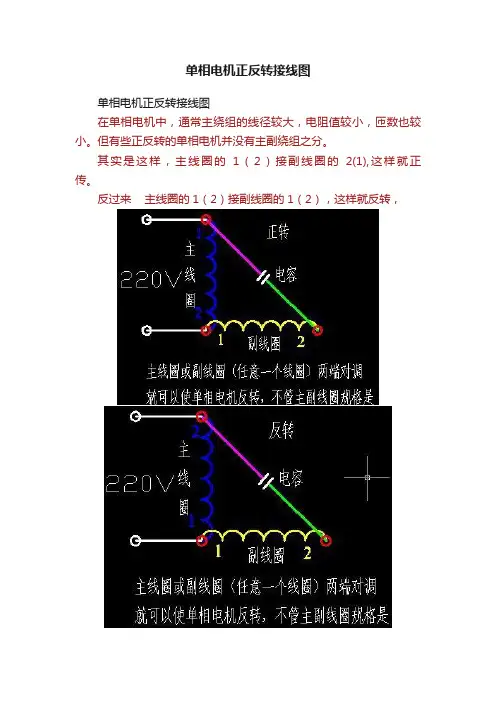

单相电机正反转接线图单相电机正反转接线图在单相电机中，通常主绕组的线径较大，电阻值较小，匝数也较小。

但有些正反转的单相电机并没有主副绕组之分。

其实是这样，主线圈的1（2）接副线圈的2(1),这样就正传。

反过来主线圈的1（2）接副线圈的1（2），这样就反转，以上两个图，一般的常规单相电机都可以用，不论他的主线圈与副线圈的参数一样不一样，另外还有一种单相电机，工作中需要他正反转，但是采用上面的办法，比较麻烦，实现自动控制，器件需要也多，所以就出现了，不分主副线圈的单相电机，就是主副线圈的参数一样，这种不分主副线圈的单相电机，除了用上面的这个办法外还可以这样（只适用于不分主副线圈的电机，各位看清楚了。

如果单相电机两个线圈的外观上，明显不一样，就不能采用此方法，切记切记）顺便说一下，洗衣机的电机就是不分主副的单相电机第一个图和第二个是一样的，第二个比较清楚一点，第二个图还可以变形为这样，这样也可以实现反转单相电机的画法还有一种倒顺开关控制的单相电机正反转落地扇电机接线图来个用接触器控制的，单相电机正反转，在KM1的下方红线和粉线互换，或者蓝线和黄线互换，电机就可以反转了KM1和KM2的二次线路就用三相电机的普通正反转互锁电路就行了单相电容电机接法单相电动机有三个抽头，首先用万用表电阻挡测量三个线头之间的电阻值，电阻最大的两个线头之间并联电容，另一个线头（公共端）接电源的一端。

然后用万用表的电阻挡测量公共端与接电容两端的线头之间的电阻，阻值稍大的一端接电源的另一端，绝对一次性接正转，若要想改变方向，将接电容一端的电源线改接为另一端即可.三个出线的单相电机主绕组、副绕组容易判断：1、先两两测出三条线的阻值，记住最大值的两条线及其阻值，第三条线就是主、副的连接点；2、分别测出接点与两端的阻值（这两个阻值之和必须等于上述的最大值）。

其中阻值较小的是主绕组，阻值较大的是副绕组。

一般对于单相电容启动交流电机，与电容串联的那个绕组接头就是副绕组。

单相电机电容接线图220V交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。

运转速率大致保持定值。

主要应用于电风扇,空调风扇电动机，洗衣机等电机。

第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。

第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

而运行电容串接到起动绕组参与运行工作。

这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。

如图3。

带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。

电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般大于400V。

正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。

一般洗衣机用得到这种电机。

这种正反转控制方法简单，不用复杂的转换开关。

图1，图2，图3，正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。

对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。

一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。

图1 电容运转型接线电路图2 电容起动型接线电路图3 电容启动运转型接线电路（双值电容器）图4 开关控制正反转接线。

单相电机正反转的详细接线图在单相电机中,通常主绕组的线径较大,电阻值较小,匝数也较小;但有些正反转的单相电机并没有主副绕组之分; 其实是这样,主线圈的12接副线圈的21,这样就正传;反过来主线圈的12接副线圈的12,这样就反转,以上两个图,一般的常规单相电机都可以用,不论他的主线圈与副线圈的参数一样不一样,另外还有一种单相电机,工作中需要他正反转,但是采用上面的办法,比较麻烦,实现自动控制,器件需要也多,所以就出现了,不分主副线圈的单相电机,就是主副线圈的参数一样,这种不分主副线圈的单相电机,除了用上面的这个办法外还可以这样只适用于不分主副线圈的电机,各位看清楚了;如果单相电机两个线圈的外观上,明显不一样,就不能采用此方法,切记切记顺便说一下,洗衣机的电机就是不分主副的单相电机第一个图和第二个是一样的,第二个比较清楚一点,第二个图还可以变形为这样,这样也可以实现反转单相电机的画法还有一种倒顺开关控制的单相电机正反转落地扇电机接线图来个用接触器控制的,单相电机正反转,在KM1的下方红线和粉线互换,或者蓝线和黄线互换,电机就可以反转了KM1和KM2的二次线路就用三相电机的普通正反转互锁电路就行了单相电容电机接法单相电动机有三个抽头,首先用万用表电阻挡测量三个线头之间的电阻值,电阻最大的两个线头之间并联电容,另一个线头公共端接电源的一端;然后用万用表的电阻挡测量公共端与接电容两端的线头之间的电阻,阻值稍大的一端接电源的另一端,绝对一次性接正转,若要想改变方向,将接电容一端的电源线改接为另一端即可.三个出线的单相电机主绕组、副绕组容易判断：1、先两两测出三条线的阻值,记住最大值的两条线及其阻值,第三条线就是主、副的连接点；2、分别测出接点与两端的阻值这两个阻值之和必须等于上述的最大值;其中阻值较小的是主绕组,阻值较大的是副绕组;一般对于单相电容启动交流电机,与电容串联的那个绕组接头就是副绕组;设副绕组电阻为R1,主绕组电阻为R2, 则R1>R2;主绕组功率大,电阻小用万用表测量比较三个端子中每次两个端子之间的电阻值,先寻找火线通过电容连接的副绕组接头端子：其和另外两个端子之间电阻有最大值R1串联R2,和第二大值R1剩下二个端子中找到有最小阻值R2和第二小阻值R1的那个即为接零线的端子,也就是主绕组和副绕组的公共端子单相电机为什么有三根线启动电容和电机怎么接线如果电机本身没有接线图示,只能用万能表了,用电阻档测量出三组电阻数,最大的一组的两个端子为启动和工作绕组的串联,中间大小的一组为工作绕组的两个端子,较小的一组为启动绕组的两面个端子,把工作绕组和220VAC并联,启动绕组和电容串联后和电源并联;。

单相电机的正反转原理及接线图
单相电机有两个绕组：主绕组又称工作绕组或运行绕组；副绕组又称启动绕组。

有的小负载单相电机这两个绕组完全一样，互相可以交换。

但多数单相电机为了增大启动力矩，副绕组线圈细、匝数多、阻值大。

副绕组与主绕组之间有一启动电容。

只要交换两个绕组中的一个绕组的首尾接线就可实现单相电机的反转,交换电源L/N是无效的。

当两绕组完全一样,电机可能是三端子接线。

1,3为两绕组的公共接线端，接交流电源的L，2/4端子之间联有启动电容，。

如果交流电源的N端接端子2为正转，则N改接端子4为反转；如果是四端子,见图4接线。

图3：三端子单相电机[两绕组相同]
图4：四端子单相电机[两绕组相同]
当单相电机的主/副绕组不一样时，不能采用上面交换主/副绕组的做法，否则会烧坏电机。

一般应有四个端子:1/2为主绕组，3/4为副绕组，见图5:
图5四端子单相电机[两绕组相同]
如果要反向转动，正确的做法是交换一个绕组的首尾接线。

主副绕组的区分很简单，根据阻值就可判断出。

(用万用表分别量三个头之间的电阻，电阻阻值最大的是主绕组与付绕组串联的结果，由此可以判断另外一个头就是公共端了。

确定了公共端之后就容易判断主绕组和付绕组了。

与公共端电阻阻值小的是主绕组，与公共端电阻阻值大的是副绕组。

)。

双电容单相电机用倒顺开关正反转控制双电容单相电机是家用电器中常见的一种电机类型，广泛应用于洗衣机、冰箱、空调等电器中。

为了实现电机的正反转控制，倒顺开关是一种常用的控制装置。

倒顺开关通过改变电路中电容的连接方式，从而实现电机的正反转。

本文将介绍双电容单相电机的工作原理，倒顺开关的作用以及正反转控制的实现方法。

双电容单相电机由主匝和辅助匝组成，主匝和辅助匝之间通过两个电容连接。

在电机起动时，通过辅助匝的相移产生起动转矩，使得电机可以顺利启动。

一旦电机达到额定转速后，辅助匝的作用就不再需要，这时可以通过控制电容的连接方式实现电机的正反转控制。

倒顺开关是一种电路开关装置，通过切换开关的状态来改变电路连接方式。

在双电容单相电机的控制中，倒顺开关起着至关重要的作用。

通过倒顺开关的控制，可以改变电容的连接方式，从而改变电机的运行状态。

正反转控制是指通过控制电路连接方式，使电机可以实现正转和反转运行。

在双电容单相电机中，实现正反转控制的关键在于通过倒顺开关来切换电容的连接方式。

当电容连接在主匝和辅助匝之间时，电机正转；当电容连接在主匝两端时，电机反转。

在实际应用中，可以通过控制倒顺开关的状态来实现电机的正反转。

比如，当倒顺开关处于正转状态时，电容连接在主匝和辅助匝之间；当倒顺开关处于反转状态时，电容连接在主匝两端。

通过这种方式，可以灵活控制电机的运行方向。

总的来说，双电容单相电机倒顺开关正反转控制是一种简单而有效的控制方法。

通过倒顺开关的控制，可以改变电容的连接方式，从而实现电机的正反转。

这种控制方法在家用电器中得到了广泛应用，为电机的控制提供了一种简单可靠的解决方案。

1。

电容电动机改正反转控制线路图解电容电机改转向，两种形式不一样。

主、辅绕组全相同，改变电容的接向。

正、反频繁洗衣机，这种类型派用场。

其他类型调头尾，主绕两端来换岗。

用电容分相的单相电动机要改变转向，有如下两种办法：1.改变电容器与绕组的连接位置本方法需要将主、辅绕组做得完全相同，即没有主、辅之分（称为“对称绕组”，口诀“主辅绕组全相同”），并且只用于单值电容起动和运行的品种。

采用这种方法最典型的是需要反复正、反转的洗衣机电机（口诀“正、反频繁洗衣机，这种类型派用场”）。

电容器的两端分别与两个绕组的头端相接。

利用一个单刀专用的转换开关，其公用端接电源相线，触头交替地与两套绕组的首端相接，电路原理如图1所示。

图1 对称绕组单相电容电动及正、反转电路2.调换主绕组或辅绕组的头尾连接位置对于两套绕组分主、辅的电容电动机，可通过调换主绕组头、尾接线方向的方法改变转向。

即主绕组U1端与电容器一端连接后接电源相线L，主绕组U2端与辅绕组Z2端相连后接电源的中性线N，为一个转向（公认为正转）；将主绕组的头尾U1、U2两端调换方向连接后，转向就会和上述方向相反（反转）。

这种改变转向的方法适用各种电容单相电动机。

图2给出的是原理电路和用HYR-30型转换开关、倒顺开关、接触器（或中间继电器）等组成的几种实用控制线路图，图3为一个实用的端子接线图。

实际上，调换辅绕组电路（含辅绕组、电容器和离心开关）的两端接线，也可达到改变转向的目的，只是因辅绕组电路相对复杂，还可能发生在切换电路的过程中因电容充放电在触头间产生较大的拉弧，损伤触头，所以应用较少，图4为用一个两极双掷开关改换辅绕组（图中绕组LA）换向的电路。

图2 改变主绕组的头尾连接位置改变转向的电路图3 改变主绕组的头尾连接位置改变转向的端子接线图图4 用一个两极双掷开关改变辅绕组接线的换向电路。
