场效应管的检测方法
嘿,大家知道不,场效应管这玩意儿在电子领域里可是很重要的角色呢!那咱今天就来聊聊怎么检测它。
记得有一次,我在摆弄一个电子小制作,突然发现有个地方不太对劲,怀疑是场效应管出了问题。
我就开始了我的检测之旅。
先来说说第一种方法,用万用表来测。
把万用表调到合适的挡位,然后去测它的引脚电阻啥的。
就像医生给病人看病,量量这儿,测测那儿,看看有没有啥不正常的。
要是电阻值不对,那可能就有问题啦。
还有一种方法呢,就是给它加个电压,看看它的反应。
就好像逗逗小猫小狗,看看它们会不会欢快地回应。
如果它没反应或者反应很奇怪,那可能就有毛病咯。
再就是可以通过观察它的外观,有没有损坏、烧焦的痕迹。
这就像我们看一个人脸上有没有伤疤一样明显。
要是有这些情况,那肯定不太正常呀。
总之,检测场效应管就像是给它做一次全面的体检,各种方法都用上,才能准确判断它是不是健康。
所以呀,咱可得好好掌握这些检测方法,不然电子设备出了问题都不知道咋解决呢!这不就是在说场效应管的检测方法嘛!哈哈!。

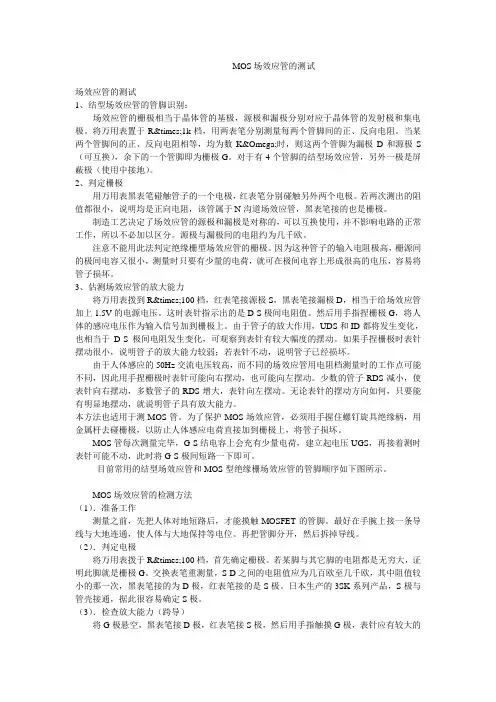

MOS场效应管的测试场效应管的测试1、结型场效应管的管脚识别:场效应管的栅极相当于晶体管的基极,源极和漏极分别对应于晶体管的发射极和集电极。
将万用表置于R×1k档,用两表笔分别测量每两个管脚间的正、反向电阻。
当某两个管脚间的正、反向电阻相等,均为数KΩ时,则这两个管脚为漏极D和源极S (可互换),余下的一个管脚即为栅极G。
对于有4个管脚的结型场效应管,另外一极是屏蔽极(使用中接地)。
2、判定栅极用万用表黑表笔碰触管子的一个电极,红表笔分别碰触另外两个电极。
若两次测出的阻值都很小,说明均是正向电阻,该管属于N沟道场效应管,黑表笔接的也是栅极。
制造工艺决定了场效应管的源极和漏极是对称的,可以互换使用,并不影响电路的正常工作,所以不必加以区分。
源极与漏极间的电阻约为几千欧。
注意不能用此法判定绝缘栅型场效应管的栅极。
因为这种管子的输入电阻极高,栅源间的极间电容又很小,测量时只要有少量的电荷,就可在极间电容上形成很高的电压,容易将管子损坏。
3、估测场效应管的放大能力将万用表拨到R×100档,红表笔接源极S,黑表笔接漏极D,相当于给场效应管加上1.5V的电源电压。
这时表针指示出的是D-S极间电阻值。
然后用手指捏栅极G,将人体的感应电压作为输入信号加到栅极上。
由于管子的放大作用,UDS和ID都将发生变化,也相当于D-S极间电阻发生变化,可观察到表针有较大幅度的摆动。
如果手捏栅极时表针摆动很小,说明管子的放大能力较弱;若表针不动,说明管子已经损坏。
由于人体感应的50Hz交流电压较高,而不同的场效应管用电阻档测量时的工作点可能不同,因此用手捏栅极时表针可能向右摆动,也可能向左摆动。
少数的管子RDS减小,使表针向右摆动,多数管子的RDS增大,表针向左摆动。
无论表针的摆动方向如何,只要能有明显地摆动,就说明管子具有放大能力。
本方法也适用于测MOS管。
为了保护MOS场效应管,必须用手握住螺钉旋具绝缘柄,用金属杆去碰栅极,以防止人体感应电荷直接加到栅极上,将管子损坏。

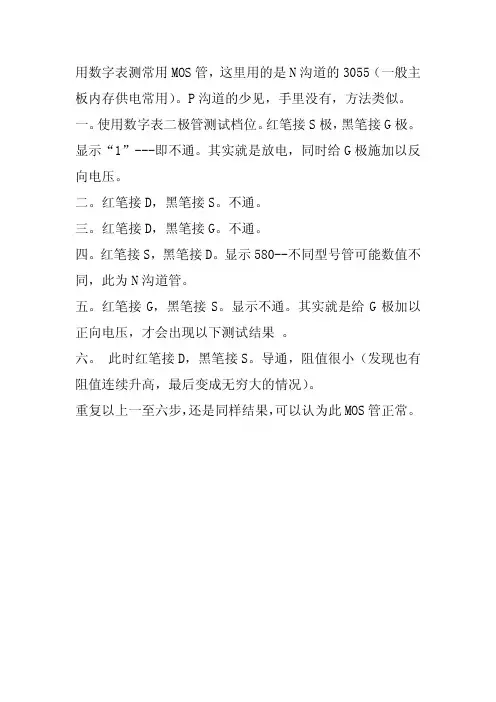

用数字表测常用MOS管,这里用的是N沟道的3055(一般主板内存供电常用)。
P沟道的少见,手里没有,方法类似。
一。
使用数字表二极管测试档位。
红笔接S极,黑笔接G极。
显示“1”---即不通。
其实就是放电,同时给G极施加以反向电压。
二。
红笔接D,黑笔接S。
不通。
三。
红笔接D,黑笔接G。
不通。
四。
红笔接S,黑笔接D。
显示580--不同型号管可能数值不同,此为N沟道管。
五。
红笔接G,黑笔接S。
显示不通。
其实就是给G极加以正向电压,才会出现以下测试结果 。
六。
此时红笔接D,黑笔接S。
导通,阻值很小(发现也有阻值连续升高,最后变成无穷大的情况)。
重复以上一至六步,还是同样结果,可以认为此MOS管正常。
用万用表测量(试)VMOS功率场效应管
1、判断引脚极性(电极)
万用表置R×1k档,分别测试三个电极间的阻值,如果其中—脚与另两脚间的电阻为无穷大,且交换表笔测试仍—样.说明这—脚为栅极G。
由图1(b)可以看出,源、漏极之间相当于一个PN结,测其正、反向电阻,以阻值较小(约几千欧)的那次为准,黑表笔接的是源极(P型)S,红表笔接的就是漏极(N型)D,对N沟道VMOS管判断相反。
一般VMOS 管曲面极D与外壳(或散热片)是连在一起的,这就是更容易区分漏、源两电极了。
图1VMOS功率场效应管外形及内部结构示意图
2、判断好坏
①万用去置R×1k档,先短路一下栅-源极,泄放掉栅极上感应的电荷,然后用黑表笔接S,红表笔接D,如测出的阻值在几千欧,再短接—下G、S后交换表笔测得阻值为无穷大,说明管子漏、源极间PN结是好的。
②用导线将G、S短路起来,万用表置R×1档,黑表笔接S,红表笔接D,如测得的阻值在几欧姆,说明管子是好的,并且阻值越小,还说明管子的放大能力越强。
其判断理由是:将G、S极短路并用黑表笔接源极S时,就相当于给栅极加上了正偏压,这个正电压产生的电场会把源极N+型和P沟道区内的电子吸附到氧化膜的表面,从而分离出大量的空穴参予导电,使电流剧增,电阻减小。
③万用表置R×10档,分别测量G-S、G-D极间的正反向电阻,如果都为无穷大,说明管于是好的,否则说明栅极与漏、源极间有漏电或者击穿损坏。
对于N沟道管交换表笔测试即可。
3、放大能力(跨导)的测量
VMOS管的放大能力(跨导)的测量可参考《绝缘栅场效应管的测量》一文中关于MOS 管放大能力的测试方法。

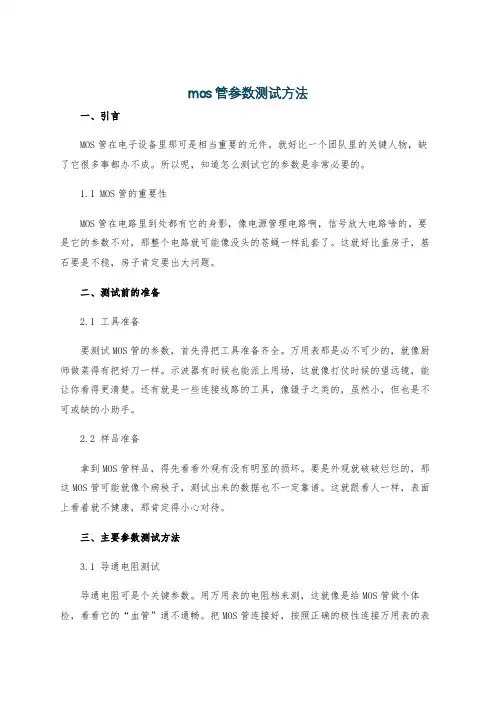

mos管参数测试方法一、引言MOS管在电子设备里那可是相当重要的元件。
就好比一个团队里的关键人物,缺了它很多事都办不成。
所以呢,知道怎么测试它的参数是非常必要的。
1.1 MOS管的重要性MOS管在电路里到处都有它的身影,像电源管理电路啊,信号放大电路啥的。
要是它的参数不对,那整个电路就可能像没头的苍蝇一样乱套了。
这就好比盖房子,基石要是不稳,房子肯定要出大问题。
二、测试前的准备2.1 工具准备要测试MOS管的参数,首先得把工具准备齐全。
万用表那是必不可少的,就像厨师做菜得有把好刀一样。
示波器有时候也能派上用场,这就像打仗时候的望远镜,能让你看得更清楚。
还有就是一些连接线路的工具,像镊子之类的,虽然小,但也是不可或缺的小助手。
2.2 样品准备拿到MOS管样品,得先看看外观有没有明显的损坏。
要是外观就破破烂烂的,那这MOS管可能就像个病秧子,测试出来的数据也不一定靠谱。
这就跟看人一样,表面上看着就不健康,那肯定得小心对待。
三、主要参数测试方法3.1 导通电阻测试导通电阻可是个关键参数。
用万用表的电阻档来测,这就像是给MOS管做个体检,看看它的“血管”通不通畅。
把MOS管连接好,按照正确的极性连接万用表的表笔。
如果测出来的电阻值在正常范围内,那就说明这个MOS管在这方面还算健康。
要是电阻值太大或者太小,那就有点不正常了,就像人的体温过高或者过低一样,肯定是哪里出了问题。
3.2 阈值电压测试阈值电压的测试稍微复杂一点。
这时候示波器可能就要登场了。
通过给MOS管加上合适的电压信号,然后观察示波器上的波形变化来确定阈值电压。
这就像在黑暗中摸索着找开关一样,得小心翼翼地操作。
阈值电压如果不对,那MOS管的工作状态就会像脱缰的野马一样不受控制。
3.3 漏极电流测试漏极电流的测试也很重要。
给MOS管加上合适的电压,然后测量漏极的电流大小。
这就像是检查一个水管的水流大小一样。
如果漏极电流过大或者过小,那这个MOS管可能就存在性能方面的问题,就像一辆汽车的油耗突然变得很离谱一样,肯定是发动机哪里出了故障。
如何用万用表测量判断MOS管的好坏?mos管是金属—氧化物-半导体场效应晶体管,或者称是金属—绝缘体—半导体。
MOS管的source和drain是可以对调的,他们都是在P型backgate中形成的N型区。
在多数情况下,这个两个区是一样的,即使两端对调也不会影响器件的性能。
这样的器件被认为是对称的。
双极型晶体管把输入端电流的微小变化放大后,在输出端输出一个大的电流变化。
双极型晶体管的增益就定义为输出输入电流之比(beta)。
另一种晶体管,叫做场效应管(FET),把输入电压的变化转化为输出电流的变化。
FET的增益等于它的transconductance,定义为输出电流的变化和输入电压变化之比。
市面上常有的一般为N 沟道和P沟道,以下为N沟道和P沟道符号。
1、如何快速判断其好坏及引脚功能1)用10K档,内有15伏电池。
可提供导通电压。
2)因为栅极等效于电容,与任何脚不通,不论N管或P管都很容易找出栅极来,否则是坏管。
3)利用表笔对栅源间正向或反向充电,可使漏源通或断,且由于栅极上电荷能保持,上述两步可分先后,不必同步,方便。
但要放电时需短路管脚或反充。
4)大都源漏间有反并二极管,应注意,及帮助判断。
5)大都封庄为字面对自已时,左栅中漏右源。
以上前三点必需掌握,后两点灵活运用,很快就能判管脚,分好坏。
如果对新拿到的不明MOS管,可以通过测定来判断脚极,只有准确判定脚的排列,才能正确使用。
2、管脚测定方法:①栅极G的测定:用万用表R&TImes;100档,测任意两脚之间正反向电阻,若其中某次测得电阻为数百Ω),该两脚是D、S,第三脚为G。
②漏极D、源极S及类型判定:用万用表R&TImes;10kΩ档测D、S问正反向电阻,正向电阻约为0.2&TImes;10kΩ,反向电阻(5一∞)X100kΩ。
在测反向电阻时,红表笔不动,黑表笔脱离引脚后,与G碰一下,然后回去再接原引脚,出现两种情况:a.若读数由原来较大值变为0(0&TImes;10kΩ),则红表笔所接为S,黑表笔为D。

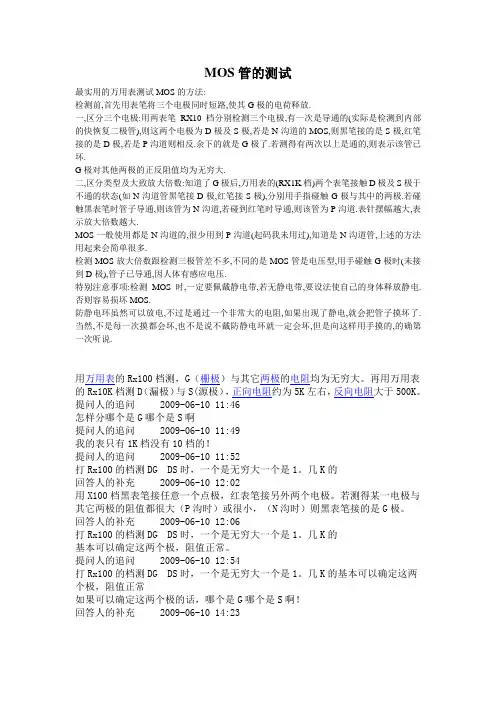

MOS管的测试最实用的万用表测试MOS的方法:检测前,首先用表笔将三个电极同时短路,使其G极的电荷释放.一,区分三个电极:用两表笔RX10档分别检测三个电极,有一次是导通的(实际是检测到内部的快恢复二极管),则这两个电极为D极及S极,若是N沟道的MOS,则黑笔接的是S极,红笔接的是D极,若是P沟道则相反.余下的就是G极了.若测得有两次以上是通的,则表示该管已坏.G极对其他两极的正反阻值均为无穷大.二,区分类型及大致放大倍数:知道了G极后,万用表的(RX1K档)两个表笔接触D极及S极于不通的状态(如N沟道管黑笔接D极,红笔接S极),分别用手指碰触G极与其中的两极.若碰触黑表笔时管子导通,则该管为N沟道,若碰到红笔时导通,则该管为P沟道.表针摆幅越大,表示放大倍数越大.MOS一般使用都是N沟道的,很少用到P沟道(起码我未用过),知道是N沟道管,上述的方法用起来会简单很多.检测MOS放大倍数跟检测三极管差不多,不同的是MOS管是电压型,用手碰触G极时(未接到D极),管子已导通,因人体有感应电压.特别注意事项:检测MOS时,一定要佩戴静电带,若无静电带,要设法使自己的身体释放静电.否则容易损坏MOS.防静电环虽然可以放电,不过是通过一个非常大的电阻,如果出现了静电,就会把管子摸坏了.当然,不是每一次摸都会坏,也不是说不戴防静电环就一定会坏,但是向这样用手摸的,的确第一次听说.用万用表的Rx100档测,G(栅极)与其它两极的电阻均为无穷大。
再用万用表的Rx10K档测D(漏极)与S(源极),正向电阻约为5K左右,反向电阻大于500K。
提问人的追问2009-06-10 11:46怎样分哪个是G哪个是S啊提问人的追问2009-06-10 11:49我的表只有1K档没有10档的!提问人的追问2009-06-10 11:52打Rx100的档测DG DS时,一个是无穷大一个是1。
几K的回答人的补充2009-06-10 12:02用X100档黑表笔接任意一个点极,红表笔接另外两个电极。
MOS管和IGBT模块的测试方法MOS管(MOSFET)的测试方法:场效应管,如果已知型号与管脚,用万用电表测G(栅极)和S(源极)之间,G与D(漏极)之间没有PN结电阻,说明该管子已坏.用万用电表的R×1kΩ档,其表棒分别接在场效应管的S极和D极上,然后用手碰触管子和G极,若表针不动,说明管子不好;若表针有较大幅度的摆动,说明管子可用.另外:1、结型场效应管和绝缘栅型场效应管的区别(1)从包装上区分由于绝缘栅型场效应管的栅极易被击穿损坏,所以管脚之间一般都是短路的或是用金属箔包裹的;而结型场效应管在包装上无特殊要求. (2)用指针式万用表的电阻档测量用万用表的“R×lk”档或“R×100”档测G、S管脚间的阻值,N结的正、反向阻值,此管为结型管.2、用万用表电阻档判别结型场效应管管脚一般用R×1k或R×100档进行测量,测量时,任选两管脚,测正、反向电阻,阻值都相同(均为几千欧)时,该两极分别为D、S极(在使用时,这两极可互换),余下的一极为由于绝缘栅型场效应管在测量时易损坏,所以不使用此方法进行管脚识别,一般以查手册为宜.简单方法检测IGBT模块的好坏:l 、判断极性首先将万用表拨在R×1K 。
挡,用万用表测量时,若某一极与其它两极阻值为无穷大,调换表笔后该极与其它两极的阻值仍为无穷大,则判断此极为栅极( G )。
其余两极再用万用表测量,若测得阻值为无穷大,调换表笔后测量阻值较小。
在测量阻值较小的一次中,则判断红表笔接的为集电极( C ):黑表笔接的为发射极( E )。
2 、判断好坏将万用表拨在R×10KQ 档,用黑表笔接 IGBT 的集电极( C ),红表笔接 IGBT 的发时极( E ),此时万用表的指针在零位。
用手指同时触及一下栅极( G )和集电极( C ),这时工 GBT 被触发导通,万用表的指针摆向阻值较小的方向,并能站们指示在某一位置。
一、用指针式万用表对场效应管进行判别(1)用测电阻法判别结型场效应管的电极根据场效应管的PN结正、反向电阻值不一样的现象,可以判别出结型场效应管的三个电极。
具体方法:将万用表拨在R×1k档上,任选两个电极,分别测出其正、反向电阻值。
当某两个电极的正、反向电阻值相等,且为几千欧姆时,则该两个电极分别是漏极D和源极S。
因为对结型场效应管而言,漏极和源极可互换,剩下的电极肯定是栅极G。
也可以将万用表的黑表笔(红表笔也行)任意接触一个电极,另一只表笔依次去接触其余的两个电极,测其电阻值。
当出现两次测得的电阻值近似相等时,则黑表笔所接触的电极为栅极,其余两电极分别为漏极和源极。
若两次测出的电阻值均很大,说明是PN结的反向,即都是反向电阻,可以判定是N沟道场效应管,且黑表笔接的是栅极;若两次测出的电阻值均很小,说明是正向PN结,即是正向电阻,判定为P沟道场效应管,黑表笔接的也是栅极。
若不出现上述情况,可以调换黑、红表笔按上述方法进行测试,直到判别出栅极为止。
(2)用测电阻法判别场效应管的好坏测电阻法是用万用表测量场效应管的源极与漏极、栅极与源极、栅极与漏极、栅极G1与栅极G2之间的电阻值同场效应管手册标明的电阻值是否相符去判别管的好坏。
具体方法:首先将万用表置于R×10或R×100档,测量源极S与漏极D之间的电阻,通常在几十欧到几千欧范围(在手册中可知,各种不同型号的管,其电阻值是各不相同的),如果测得阻值大于正常值,可能是由于内部接触不良;如果测得阻值是无穷大,可能是内部断极。
然后把万用表置于R×10k档,再测栅极G1与G2之间、栅极与源极、栅极与漏极之间的电阻值,当测得其各项电阻值均为无穷大,则说明管是正常的;若测得上述各阻值太小或为通路,则说明管是坏的。
要注意,若两个栅极在管内断极,可用元件代换法进行检测。
(3)用感应信号输人法估测场效应管的放大能力具体方法:用万用表电阻的R×100档,红表笔接源极S,黑表笔接漏极D,给场效应管加上1.5V的电源电压,此时表针指示出的漏源极间的电阻值。
数字万用表测量二极管及MOS场效应管数字万用表相对来说,属于比较简单的测量仪器。
下面便是数字万用表的正确测量二极管、三极管、MOS场效应管的测量等测量方法,让你更好的掌握万用表测量方法。
一、二极管的测量数字万用表可以测量发光二极管,整流二极管…测量时,表笔位置与电压测量一样,将旋钮旋到“ ”档;用红表笔接二极管的正极,黑表笔接负极,这时会显示二极管的正向压降。
肖特基二极管的压降是0.2V左右,普通硅整流管(1N4000、1N5400系列等)约为0.7V,发光二极管约为1.8~2.3V。
调换表笔,显示屏显示“1.”则为正常,因为二极管的反向电阻很大,否则此管已被击穿。
图一数字万用表测量二极管及MOS场效应管图二数字万用表测量二极管及MOS场效应管二、三极管的测量表笔插位同上;其原理同二极管。
先假定A脚为基极,用黑表笔与该脚相接,红表笔与其他两脚分别接触其他两脚;若两次读数均为O.7V左右,然后再用红笔接A脚,黑笔接触其他两脚,若均显示'1',则A脚为基极,否则需要重新测量,且此管为PNP管。
那么集电极和发射极如何判断呢?数字万能表不能像指针表那样利用指针摆幅来判断,那怎么办呢?我们可以利用“HFE”档来判断:先将档位打到“HFE”档,可以看到档位旁有一排小插孔,分为PNP和NPN管的测量。
前面已经判断出管型,将基极插入对应管型“b”孔,其余两脚分别插入“c”,“e”孔,此时可以读取数值,即β值;再固定基极,其余两脚对调;比较两次读数,读数较大的管脚位置与表面“c”,“e”相对应。
小技巧:上法只能直接对如9000系列的小型管测量,若要测量大管,可以采用接线法,即用小导线将三个管脚引出。
这样方便了很多哦。
三、MOS场效应管的测量G极的确定:利用万用表的二极管档。
若某脚与其他两脚间的正反压降均大于2V,即显示“1”,此脚即为栅极G。
再交换表笔测量其余两脚,压降小的那次中,黑表笔接的是D极(漏极),红表笔接的是S极(源极)。
万用表测量三极管/MOS管管脚的方法实际项目中,不同型号的三极管(SOT-23封装),经常遇到PIN2、pin3互换(发射极(e)集电极(c)对调了)的现象,导致设计原理图和Layout出错。
SOT-231 .BASE2.FMITTFR3.COLLECTORUndrm rn在第一次使用新型号的三极管/MOS管时,清晰分辨手上物料的管脚定义非常重要。
以下是个人实践中总结的方法。
基本知识点:三极管没有反向寄生二极管,只有MOS管存在反向寄生二极管万用表,二极管档万用表工直通测试档万用表的二极管测试档,可以使二极管正向导通,并且显示二极管压降。
第一步:判断基极(b)NPN型三极管有这个特点:基极(b)到发射极(e)方向、基极(b)到集电极(c)方向,均是1个二极管。
利用这个特点我们可以确认三极管的基极(b)万用表调到二极管档位,各种测试,直到测试到如下图所示,一般二极管压降是0.75V。
Arffl表:一极管档PNP型三极管有这个特点:发射极(e)到基极(b)方向、集电极(c)到基极(b)方向,均是1个二极管。
利用这个特点我们可以确认三极管的基极(b)万用表调到二极管档位,各种测试,直到测试到如下图所示,一般二极管压降是0.75V。
第二步:测试导通特效,并确定发射极(e)、集电极(c)需要同时使用2个万用表,1个万用表利用二极管档使三极管导通,另1个万用表利用直通测试档测试发射极(e)到集电极(c)的导通状态如下图,假设线1连接的是已经确定的基极(b)夹子 万用表工二极管档 NPN 缄1也?i 是恒定的,因为它是基极c 门 交换线A 和线13的位置,立到万用表测到直通 线A 处表示土发射板(e) 线B 处表示:集电极(cJ 万用.衣上直通测试储 ・ 口 口 ■ 线1位皆是恒定的,因为它是基极Cb) 交换线苴和线H 的位置,直到万用表测到直通线八处表示:发射极线E 处表示:集电极(c>第一步:判断栅极(G)我们利用Mos管存在寄生反向二极管的特效,确定栅极(G)利用万用表二极管档,2个表笔各种接法测试,只有1种接法可以测试到二极管压降,压降一般是0.5V,此时MOS管未接万用表笔的那个脚就是栅极(G)万用表:二极管档只有1种按法可以测到压降n因此可以判断,未连线的脚就是棚极(G)但是.如果不确定M05管是恒型/P型,仅凭压降方向,还不能确定,源极(S)和漏极⑺)如果知道当前MOS管是N型/P型就好办了:N型士负表笔是漏极(0),正表笔是源极<S)P型,负表箱是源极,正表笔是漏极(D)第二步:测试导通特效,并确定N-MOS还是P-MOS (从而确定,源极(S)、漏极(D))需要同时使用2个万用表,1个万用表利用二极管档使MOS管导通,另1个万用表利用直通测试档测试源极(S)到漏极(D)的导通状态如下图,假设线1连接的是已经确定的栅极(G )N 沟,万用表।直通测试档夹子线1但置是恒定的.因为它是册极 g 交换统A 和线B 的位置.卤到万用表测到囱通万用表口通档.如果测到直通* 管就是N 型: 万用表直通档,如果没测到直通,管就是P 型 方用表:二极性档 J 线A。
检测MOS管五种方法MOS管是金属—氧化物-半导体场效应晶体管,或者称是金属—绝缘体—半导体。
MOS管因导通压降下,导通电阻小,栅极驱动不需要电流,损耗小,价格便宜等优点在电子行业深受人们的喜爱与追捧。
但是一些厂商的技术不成熟导致MOS管市场良莠不齐。
那么如何对MOS管进行检测呢?华碧实验室为大家分享检测MOS管的5种方法。
一、用测电阻法判别MOS管的电极根据MOS管的PN结正、反向电阻值不一样的现象,可以判别出MOS管的三个电极。
具体方法:将万用表拨在R×1k档上,任选两个电极,分别测出其正、反向电阻值。
当某两个电极的正、反向电阻值相等,且为几千欧姆时,则该两个电极分别是漏极D和源极S。
因为对MOS管而言,漏极和源极可互换,剩下的电极肯定是栅极G。
也可以将万用表的黑表笔(红表笔也行)任意接触一个电极,另一只表笔依次去接触其余的两个电极,测其电阻值。
当出现两次测得的电阻值近似相等时,则黑表笔所接触的电极为栅极,其余两电极分别为漏极和源极。
若两次测出的电阻值均很大,说明是PN结的反向,即都是反向电阻,可以判定是N沟道场效应管,且黑表笔接的是栅极;若两次测出的电阻值均很小,说明是正向PN结,即是正向电阻,判定为P沟道场效应管,黑表笔接的也是栅极。
若不出现上述情况,可以调换黑、红表笔按上述方法进行测试,直到判别出栅极为止。
二、用测电阻法判别MOS管的好坏测电阻法检测MOS管是用万用表测量MOS管的源极与漏极、栅极与源极、栅极与漏极、栅极G1与栅极G2之间的电阻值同MOS管手册标明的电阻值是否相符去判别管的好坏。
具体方法:首先将万用表置于R×10或R×100档,测量源极S与漏极D之间的电阻,通常在几十欧到几千欧范围(在手册中可知,各种不同型号的管,其电阻值是各不相同的),如果测得阻值大于正常值,可能是由于内部接触不良;如果测得阻值是无穷大,可能是内部断极。
然后把万用表置于R×10k档,再测栅极G1与G2之间、栅极与源极、栅极与漏极之间的电阻值,当测得其各项电阻值均为无穷大,则说明管是正常的;若测得上述各阻值太小或为通路,则说明管是坏的。
精心整理
精心整理
场效应管英文缩写为FET 。
可分为结型场效应管(JFET)和绝缘栅型场效应管(MOSFET),我们平常简称为MOS 管。
而MOS 管又可分为增强型和耗尽型而我们平常主板中常见使用的也就是增强型的MOS 管。
下图为MOS 管的标识
我们主板中常用的MOS 管GDS 三个引脚是固定的,不管是N 沟道还是P 沟道都一样,把芯片放正,从左到右分别为G 极D 极S 极!如下图:
用二极管档对MOS 管的测量,首先要短接三只引脚对管子进行放电。
1然后用红表笔接S 极。
黑表笔接D 极。
如果测得有500多的数值,说明此管为N 沟道。
234万用表的)
5500多的数值。
MOS管和IGBT模块的测试方法MOS管(MOSFET)的测试方法:场效应管,如果已知型号与管脚,用万用电表测G(栅极)和S(源极)之间,G与D(漏极)之间没有PN结电阻,说明该管子已坏.用万用电表的R×1kΩ档,其表棒分别接在场效应管的S极和D极上,然后用手碰触管子和G极,若表针不动,说明管子不好;若表针有较大幅度的摆动,说明管子可用.另外:1、结型场效应管和绝缘栅型场效应管的区别(1)从包装上区分由于绝缘栅型场效应管的栅极易被击穿损坏,所以管脚之间一般都是短路的或是用金属箔包裹的;而结型场效应管在包装上无特殊要求. (2)用指针式万用表的电阻档测量用万用表的“R×lk”档或“R×100”档测G、S管脚间的阻值,N结的正、反向阻值,此管为结型管.2、用万用表电阻档判别结型场效应管管脚一般用R×1k或R×100档进行测量,测量时,任选两管脚,测正、反向电阻,阻值都相同(均为几千欧)时,该两极分别为D、S极(在使用时,这两极可互换),余下的一极为由于绝缘栅型场效应管在测量时易损坏,所以不使用此方法进行管脚识别,一般以查手册为宜.简单方法检测IGBT模块的好坏:l 、判断极性首先将万用表拨在R×1K 。
挡,用万用表测量时,若某一极与其它两极阻值为无穷大,调换表笔后该极与其它两极的阻值仍为无穷大,则判断此极为栅极( G )。
其余两极再用万用表测量,若测得阻值为无穷大,调换表笔后测量阻值较小。
在测量阻值较小的一次中,则判断红表笔接的为集电极( C ):黑表笔接的为发射极( E )。
2 、判断好坏将万用表拨在R×10KQ 档,用黑表笔接 IGBT 的集电极( C ),红表笔接 IGBT 的发时极( E ),此时万用表的指针在零位。
用手指同时触及一下栅极( G )和集电极( C ),这时工 GBT 被触发导通,万用表的指针摆向阻值较小的方向,并能站们指示在某一位置。
教大家采用万用表,测量MOS管好坏,学好这一招就能自已动手维修一.笔记本主板中MOS管,如下图所示:二.MOS管引脚与电极认识1.我们已常见的SO-8封装MOS管为例进行介绍:图中MOS管共有八个脚,显然会有几个脚内部是相连的。
第1步:请确定MOS管PIN1(第一脚)方法:芯片上会用一个小圆点标示出PIN1,它一般会在芯片的左下角。
第2步:请确定MOS管其他脚,方法:从PIN1开始,逆时针方向依次为2,3,…..6,7,8脚。
2.确认MOS管电极。
方法:D极单独位于一边,而G极是第4PIN。
剩下的3个脚则是S极。
它们的位置是相对固定的,记住这一点很有用。
请注意:不论NMOS 管还是PMOS管,上述PIN脚的确定方法都是一样的,假如MOS管表面磨损,或是无法辨认PIN1的标记圆点,你可以用什么方法确认PIN1脚,以及G极,D极和S极?拿出万用表,试试吧!3. 再来看看DFN封装MOS管备注:外形上来看,DNF封装的MOS管仍旧有8个脚,但已经变成贴片形式,节约了高度,散热性能更好些,但其PIN脚极性还是一样排列4. 接下来,看看6个脚的TSOP-6封装MOS管:PIN1,2,5,6为D极; PIN3为G极; PIN4为S极。
5.同样是6个脚,的SOT-363封装MOS管则为双MOS管,所以测量方法又不一样.6. 看看3PIN脚的MOS管:(1)SOT-23三.采用万用表测量MOS管.1.拿最常见的3PIN脚MOS管(SOT-23)讲起。
2.再来看看6PIN脚的MOS管( TSOP-6封装)3. G极,D极和S极知道后,N沟道P沟道的判断方法和前面还是一样:4.测量的二极体值相反时,为PMOS管四.测量的注意事项与代换原则:1.以上都是在MOS管没有被接入任何电路的情形下进行的测量。
如果MOS管在板时进行测量,测量的值会受到所在电路的影响,有可能会误判,建议在板测量出异常时,最好取下进行一次复判。
测量前,最好用表笔金属针头部分短接MOS管G极与S极,以释放MOS管G 极可能残留的静电电荷。
教大家如何用数字万用表对三极管MOS管正确测量(有图,有真相)本人是一名新手,一开始不懂怎么测三极管,通过老师的讲解并自己测试,在网上找了一些有关资料和测试,经过改装,制作出来给大家分享:如有错误处还望高手指点!万用表打到二极管档(蜂鸣档)对三极管测量时...首先我们要确定哪只脚是b极.于是用红表笔接触其中任意一只脚不动.用黑表笔去接触另外两只脚.如果能够测得两组相近且小于1的数字.说明此时红笔接触的就是b极.如果测得两组数字不相近..那说明此时红笔接触的不是b极..应把红笔换一只脚..黑笔去测另外两只脚...直到找到b极为止...假设我们知道哪只脚是b极...怎样去判断另外两只脚c极和e极呢?如下:红色代表红笔黑色代表黑笔图中红笔为b极.黑笔在另外两脚分别没得两组相近的数据..其中有一组数据会稍微大一点...此脚即为e极.小的那脚则为c极....并且我们知道此管为NPN三极管.因为红笔在b 极!而对于PNP型三极管的测量方法也一样...只不过是黑表笔在b极..红笔接触另外两脚能测得两组相近的数据.,如下图:下面是对场效应管的测量方法场效应管英文缩写为FET.可分为结型场效应管(JFET)和绝缘栅型场效应管(MOSFET),我们平常简称为MOS管.而MOS管又可分为增强型和耗尽型而我们平常主板中常见使用的也就是增强型的MOS管.下图为MOS管的标识常用的MOS管G D S三个引脚是固定的。
不管是N沟道还是P沟道都一样,把芯片放正,从左到右分别为G极D极S极!如下图:用二极管档对MOS管的测量。
首先要短接三只引脚对管子进行放电,1:然后用红表笔接S极.黑表笔接D极.如果测得有500多的数值..说明此管为N 沟道.2:黑笔不动..用红笔去接触G极测得数值为1.3红笔移回到S极.此时管子应该为导通。
4然后红笔测D极.而黑笔测S极.应该测得数值为1.(这一步时要注意.因为之前测量时给了G极2.5V万用表的电压..所以DS之间还是导通的..不过大概10几秒后才恢复正常...建议进行这一步时再次短接三脚给管子放电先)5然后红笔不动.黑笔去测G极..数值应该为1到此我们可以判定此N沟道场管为正常有的人说后面两步可以省略不测...不过我习惯性把五个步骤全用上。

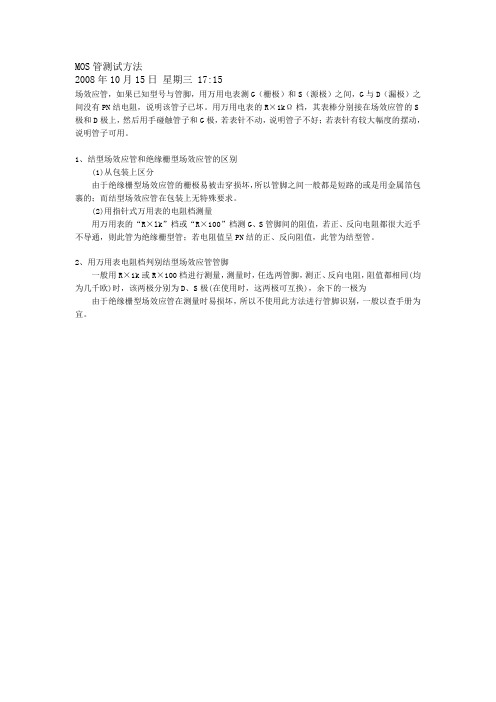

MOS管测试方法
2008年10月15日星期三 17:15
场效应管,如果已知型号与管脚,用万用电表测G(栅极)和S(源极)之间,G与D(漏极)之间没有PN结电阻,说明该管子已坏。
用万用电表的R×1kΩ档,其表棒分别接在场效应管的S 极和D极上,然后用手碰触管子和G极,若表针不动,说明管子不好;若表针有较大幅度的摆动,说明管子可用。
1、结型场效应管和绝缘栅型场效应管的区别
(1)从包装上区分
由于绝缘栅型场效应管的栅极易被击穿损坏,所以管脚之间一般都是短路的或是用金属箔包裹的;而结型场效应管在包装上无特殊要求。
(2)用指针式万用表的电阻档测量
用万用表的“R×lk”档或“R×100”档测G、S管脚间的阻值,若正、反向电阻都很大近乎不导通,则此管为绝缘栅型管;若电阻值呈PN结的正、反向阻值,此管为结型管。
2、用万用表电阻档判别结型场效应管管脚
一般用R×1k或R×100档进行测量,测量时,任选两管脚,测正、反向电阻,阻值都相同(均为几千欧)时,该两极分别为D、S极(在使用时,这两极可互换),余下的一极为由于绝缘栅型场效应管在测量时易损坏,所以不使用此方法进行管脚识别,一般以查手册为宜。
mos管的测量方法
测量MOS管的方法如下:
1. 保证万用表的红黑表笔分别接触被测MOS管的漏极(D)和源极(S)。
对于P沟道MOS管,将红表笔接触S极,黑表笔接触D极;对于N 沟道MOS管,将红表笔接触D极,黑表笔接触S极。
2. 测量漏源极间的电阻,注意该电阻应小于10kΩ。
如果测量结果不在正常范围内,说明管子可能有问题,可以更换它进行进一步检测。
3. 测量栅极与源极之间的电阻,注意该电阻应大于100kΩ。
如果测量结果不在正常范围内,说明管子可能有问题,可以更换它进行进一步检测。
4. 测量栅极与漏极之间的电阻,注意该电阻应大于100kΩ。
如果测量结果不在正常范围内,说明管子可能有问题,可以更换它进行进一步检测。
以上步骤完成后,可以确认MOS管是否正常工作。
方法一
将指针式万用表拨至“RX1K”档,并电调零。
场效应管带字的一面朝着自己,从左到右依次为:G(栅极),D(漏极),S(源极)。
将黑表笔接在D极,红表笔接在S极上,此时,万用表指针应不动;然后再对换表笔,再测,此时,万用表指针应向右摆动。
用指针万用表测,G极,与其余两个极之间,无论是两个表笔怎样对调测,万用表指针均应不动。
方法二
将数字万用表拨至“二极管”档,也就是,蜂鸣器档。
黑表笔接D极,红表笔接S极,此时,应显示一个数值,一般情况下为400多Ω到500Ω多之间。
然后,再对换表笔,应无显示,为“1”。
然后,黑表笔接D极,红表笔先去触碰一下G极,然后红表笔再接到S极上,此时,会发现显示的数值与原来相比,变小了许多,一般为100多Ω到几十Ω之间。
这说明,此场效应管已被触发导通了。
在这个时候,黑表笔接S极,红表笔接D极,会发现,有数值显示了。
这说明,此场效应管是完好的。
如果所测的结果与上述两种方法均不符,则这个场效应管就是坏的。
一般情况下,D极和S极击穿的比较常见。
用数字万用表的“二极管”档测,会听到蜂鸣器的响声。
