数字万用表使用及常用电子元器件的识别与检测

______________________________________________________________________________________________________________电子元器件的识别与检测精品资料电阻值大小的基本单位是欧姆（1.2.1根据国家标准电阻和电位器的型号由3部分或4部分组成精品资料贴片式电阻器的型号命名一般由6部分组成1.2.21.电阻在电路中长时间连续工作而不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻的额定功率。

2.标称阻值通常是指电阻体表面上标注的电阻值，简称阻根据国家标准，常用的标称电阻值系列有1.2.3电阻的阻值表示方法主要有以下四种。

1.直标法直标法就是将电阻的阻值用数字和文字符号直接标在电阻体上。

2.文字符号法就是将电阻的标称值和误差用数字和文字符号按一定的规律组合标识在电阻体上。

3.色标法是将电阻的类别及主要技术参数的数值色标电阻（色环电阻）可分为三环、四环、五环三种标法。

快速识别色环电阻的要点是熟记色环所代表的数字含16尾环金银为误差，数字应为色环电阻无论是采用三色环，还是四色环、五色环，三色环电阻的色环表示标称电阻值（允许误差均为20%10102Ω 1.0k20%四色环电阻的色环表示标称值（二位有效数1510315k5%五色环电阻的色环表示标称值（三位有效数275104 2.75M1%一般四色环和五色环电阻表示允许误差的色环4.数码法是在电阻体的表面用三位数字或两位数字加(1)标注为“103”的电阻其阻值为10×103=10kΩR标注法的电阻其电阻值为5.1Ω(3)标注为9R1的电阻其阻值为9.1Ω）四位数字标注法标注为5232 的电阻其阻值为523×102＝52.3 KΩ1.2.41.阻值变化特性是电位器的主要参数。

常见的电型）三种形式，三种电位器转角与阻值的变化规律如图1.37所示。

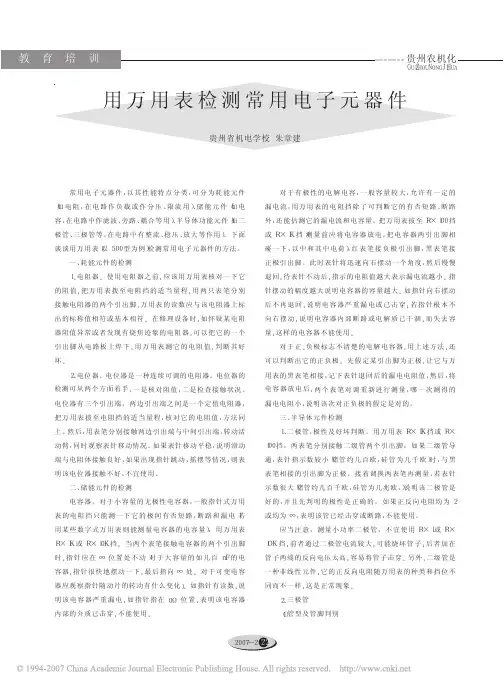

用万用表判断常用电子元器件“用指针万用表推断常用电子元器件”一、实验目的１．熟悉指针万用表的性能特点２．掌握指针万用表的使用方法３．掌握用指针万用表推断电阻器、电容器、二极管、三极管、电感的方法二、实验原理（一）、指针万用表简介１．基本原理指针万用表是利用一只灵敏的磁电式直流微安表做表头，当微小的电流通过表头时，就会有电流指示，但不能通过大电流，因此，务必在表头上并联与串联一些电阻进行分流或者降压，从而测出电路的电流、电压与电阻。

“万用表”因此而得名。

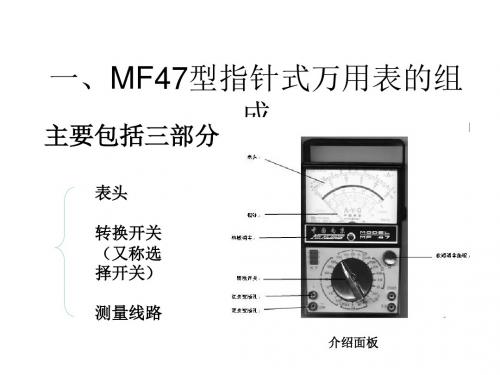

２．构成及各部分的作用由指示部分表头、测量电路、转换装置三部分构成。

表头：由磁电式直流微安表构成，其性能参数之一是电压灵敏度。

“电压灵敏度”是指电表作电压测量时，指针偏转至满刻度值时取自被测电路的电流值。

灵敏度越高，则取用被测电路的电流就越小，对被测电路的影响也越小，用“ＫΩ/Ｖ”表示。

测量电路：是把被测的电量转变成适于表头指示用的电量。

如将被测的大电流通过分流电阻变成表头所需的微弱电流，等等，因此，测量电路通常由分压电阻、分流电阻、电流或者电压互感器、整流器等原件构成。

转换装置：由于万用表作多种测量，因此务必由转换装置把仪表的电路转接成为所选定的测量种类与量程。

转换装置通常由转换开关、接线柱、按钮、插孔等构成。

３．测量电量（电阻、电流、电压）的基本原理①、测电阻原理：在表头上并联与串联适当的电阻起保护表头作用，同时串接一节电池提供电源（只有电阻挡才用电池，使电流通过被测的电阻。

根据电流的大小就可测出电阻值，改变分流电阻的阻值，就能改变测量电阻的量程。

由图１知：ⅰ．各量程表的等效内阻是不一致的，且并联的分流电阻随量程的增大，其阻值几乎１０倍的增加，A、B两点的电压也会逐次增大，流过表头的电流也增大，表针偏转超过满刻度，因此在改变量程时要调零。

因此当万用表置各量程时，回路的电流是不一致的。

量程大，则流过被测回路的电流小，流过表头的电流则大；量程小，则流过被测回路的电流大，流过表头的电流则小。

电阻测量档位红表笔插入“V/Ω”插孔中，根据电压的大小选择适当的电压测量量程，黑表笔接触电路“地”端，红表笔接触电路中待测点。

特别要注意，数字万用表测量交流电压的频率很低（45～500Hz），中高频率信号的电压幅度应采用交流毫伏表来测量。

测量电压时的连接电路图（u为电压）三、电阻的测量电阻的测量比较简单红表笔插入“V/Ω”插孔中，黑表笔插入"com"插孔，根据电阻的大小选择适当的电阻档，红、黑两表笔分别接触电阻两端，观察读数即可。

特别是，测量在路电阻时（在电路板上的电阻），应先把电路的电源关断，以免引起读数抖动。

禁止用电阻档测量电流或电压（特别是交流220V电压），否则容易损坏万用表。

在路检测时注意电阻不能有并联支路。

电阻档选的比较大时（比如测量10M的电阻）应先将两支表笔短路，显示的值可能为1M。

每次测量完毕需把测量结果减去此值，才是实际电阻值(电阻档高时，误差会比较大)。

四、短开路检测将功能、量程开关转到蜂鸣档位置，两表笔分别测试点，若有短路，则蜂鸣器会响。

用此方法可以检测电路线路的通断情况。

注意：蜂鸣器响并不一定表示两点间线路短路，若两点间电阻比较小（20Ω）也会响。

五、数字万用表电容检测方法检测电容有专用的电容表来测量电容容量，如下图所示专用电容表也可用万用表测量固定小电容器的检测1.检测10pF以下的小电容因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。

测量时，可选用万用表电阻档，用两表笔分别任意接电容的两个引脚，阻值应为无穷大。

若测出阻值(指针向右摆动)为零，则说明电容漏电损坏或内部击穿。

2.检测10PF～0.01μF固定电容器是否有充电现象，进而判断其好坏。

万用表选用电阻挡。

两只三极管的β值均为100以上，且穿透电流要些可选用3DG6等型号硅三极管组成复合管。

万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。

常用电子元器件的识别与检测电子元器件是组成电子电路的最小单位，也是维修中需要检测和更换的对象。

本章主要对常用的电子元器件的识别，作用，以及检测技术简要的介绍了一下。

2.1电阻器的识别与检测（1）电阻器的识别电阻器没有极性（正负极），电阻元件的基本特征是消耗能量或者叫吸收能量。

电阻在电路中的符号为或字母符号为R，单位为欧姆（Ω），另外还有千欧姆（KΩ），兆欧姆（MΩ）1兆欧（MΩ）=1000千欧（KΩ）=106欧姆。

电阻器的体积很小（实物图见附录一），一般在电阻器的表面标明阻值，精度，材料，功率等几项。

在车间常用的电阻是片式陶瓷电阻器（也叫贴片电阻器），其阻值标在电阻表面上，电阻参数标注的方法有文字直接标注和色环标注两种，色环标注和电阻器的分类等在这不做介绍了在相关的电子技术资料有专门介绍，自己去看咯。

下面说一下怎样读表贴片的电阻值，举几个例子：103=10X103=10KΩ，333=33X103=33KΩ，472=47X102=4.7KΩ等等.读取的方法是前两位为有效数字,第三位为十的几次方吧，或者是数字几就在最后面加上几个零。

（2）电阻器的作用电阻器第一个主要作用是限流的作用（或者叫具有阻碍电流的作用吧）。

从欧姆定律I=U/R可知,当电压U一定时,流过电阻的电流I 与电阻R成反比，选择适当阻值的电阻器,就可以将电流I限定在某一数值上,这就是电阻器的限流作用。

电阻器第二个主要作用是产生降压的作用。

当电流流过电阻器时,心然会在电阻器上产生压降,压降大小与电阻值R及电流的乘积成正比，即：U=IR.利用电阻器的降压作用，可以使较高的电源电压去适应电路工作电压的要求。

第三个作用是分压和分流的作用，不知道这也算不算一个了，呵呵。

（3）电阻器的检测○1在路测量，在测量前需要将电路板上的电源断开，接下来根据电阻器的标注读出电阻器的阻值。

举个例子，贴片电阻器表面上的标注值为330，它的阻值应为33Ω.接着清洁电阻器两端的焊点，这样使测量出的电阻值更准确，根据电阻器的标称阻值，将数字万用表调到欧姆挡200量程，接着将万用表的红笔和黑笔分别搭在电阻器两湍的焊点上，测量的阻值为33.1Ω。

07 电子元器件的识别与测试一、目的1．了解常用电子元器件(如：电阻、电容、电感、变压器、二极管、三极管、单结管、晶闸管、数码管、接插件、开关、集成电路、电声器件等）的种类、结构、参数、性能等.2．学会识别、选用、测量、安装各类电子元器件。

二、器材1．数字万用表。

2．各种常用电子元器件。

3．电子元器件展板.4．多媒体设备等.三、电子元器件的识别与测试特殊的元器件检测需要多种通用或专用测试仪器,一般性的技术改造和电子制作，利用万用表等普通仪表对元器件检测，也可满足制作要求。

1．电阻器(1）根据电阻器上的标志识别电阻器的阻值.(2)用万用表准确测量电阻器的阻值。

2．电位器（1）用万用表测量电位器固定端的阻值。

(2）用万用表检测电位器活动端的性能。

3．电容器(1)根据电容器的标志识别电容器的容量。

（2）用万用表（具有电容测量档的数字万用表）测量电容器的容量。

（3）小电容（C≤0.1μF）可测短路、断路、漏电故障。

常用测电阻的方法：正常情况下,电阻为无穷大，若电阻接近或等于零,则电容短路；若为某一数值，则电容漏电。

（4）电解电容正负极性的判断①引脚较长的一端为“+"极,引脚较短的一端为“−”极。

②标有“−”标志的一端为“−”极。

③用万用表判断:用红、黑表笔接触电容器的两引脚，记住漏电电流的大小。

然后将电容器的正、负引脚短接一下，将红、黑表笔对调后，再测漏电电流，漏电电流小的一次,与黑表笔相接的引脚为“+”极.（5)注意：由于电容器具有储存电荷的能力，因此，在测量或触摸大电解电容器时，要先将两个引脚短路一下（方法是：手拿带有塑料柄的螺丝刀，然后用金属部分将引脚短路），以将电容器中存储的电荷泻放,否则，可能会损坏测试仪表或出现电击伤人的意外情况。

4．电感器(1）根据电感器的标志识别电感器的电感量.（2)用万用表(具有电感测量档的数字万用表）测量电感器的电感量.（3）电感线圈的测量:可用万用表的欧姆档测线圈的直流电阻，若电阻为零或接近零，则说明线圈短路或局部短路；若电阻为无穷大，则说明线圈断路.（4）注意：在测电感器时,数字万用表的量程选择很重要，最好选择接近标称电感量的量程去测量；否则测试结果将会与实际值有很大的误差.5．变压器（1）初、次级绕组的判别：电源变压器的初级绕组引脚和次级绕组引脚通常是分别从两侧引出的，并且初级绕组多标有220V的字样，次级绕组则标出额定输出值,如：15V、24V、35V等。

实用电子元器件的识别与检测技术一、常用电子元件识别与检测技术学习实践基本要求1、了解电阻、电容、电感、二三极管等常用元器件的结构形状；2、掌握电阻、电容标称值的正确读法和判别方法；3、掌握用万用表测试判别二、三极管的类型和极性的方法。

一、电阻器的分类与识别知识对通过电流呈现出一定阻碍能力的元件称为电阻器。

电阻器是电气、电子设备中用得最多的基本元件之一。

主要用于控制和调节电路中的电流和电压，或用作消耗电能的负载。

电阻器有固定电阻和可变电阻之分，可变电阻常称作电位器。

电阻器有不同的分类方法。

按材料分，有碳膜电阻、金属膜电阻和线绕电阻等不同类型；按功率分，有（1/16）W，（1/8）W、（1/4）W、（1/2）W、1W、2W 等额定功率电阻；按电阻的精度分，有精度为±5％、±10％、±20％等的普通电阻，还有精确度为±0.1％、±0.2%、±0.5%、±1%、±2%等的精密电阻。

电阻的类别可以通过外观的标记识别。

1．固定电阻(1) 电阻器型号命名方法电阻器的型号命名方法根据GB2471—81，见下表1－1。

例如：（从左边开始为第一部分）精密金属电阻多圈线绕电位器R J 7 3 W X D 3表1－1 电阻器型号命名方法(2)按颁布标准规定，电阻值的标称值应为表1－2所列数字的10n倍，其中，n为正整数、负整数或零。

表1－2 电阻器（电位器、电容器）标称系列及误差表①直标法将电阻的阻值和误差直接用数字和字母印在电阻上(无误差标示为允许误差±20％)。

也有厂家采用习惯标记法，如：3Ω3 I 表示电阻值为3.3Ω、允许误差为±5％1 K8 表示电阻值为1.8kΩ、允许误差为±20％5 M1 II 表示电阻值为5.1MΩ、允许误差为±10％②色标法将不同颜色的色环涂在电阻器(或电容器)上来表示电阻(电容器)的标称值及允许误差种类颜色所对应的数值见表1－3。

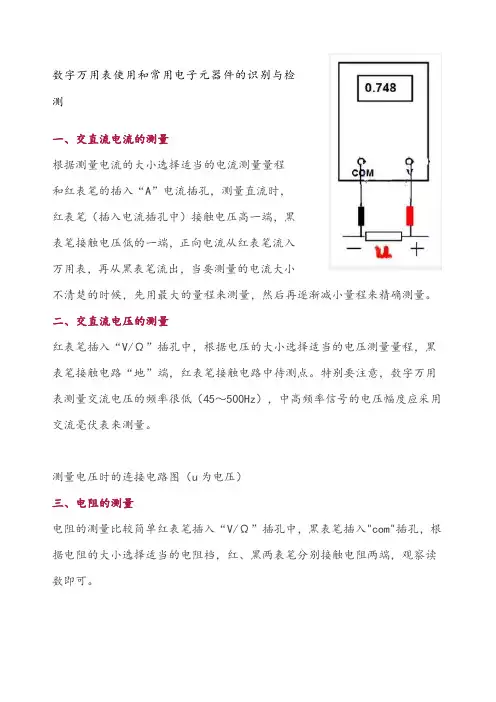

数字万用表使用和常用电子元器件的识别与检测一、交直流电流的测量根据测量电流的大小选择适当的电流测量量程和红表笔的插入“A”电流插孔，测量直流时，红表笔（插入电流插孔中）接触电压高一端，黑表笔接触电压低的一端，正向电流从红表笔流入万用表，再从黑表笔流出，当要测量的电流大小不清楚的时候，先用最大的量程来测量，然后再逐渐减小量程来精确测量。

二、交直流电压的测量红表笔插入“V/Ω”插孔中，根据电压的大小选择适当的电压测量量程，黑表笔接触电路“地”端，红表笔接触电路中待测点。

特别要注意，数字万用表测量交流电压的频率很低（45～500Hz），中高频率信号的电压幅度应采用交流毫伏表来测量。

测量电压时的连接电路图（u为电压）三、电阻的测量电阻的测量比较简单红表笔插入“V/Ω”插孔中，黑表笔插入"com"插孔，根据电阻的大小选择适当的电阻档，红、黑两表笔分别接触电阻两端，观察读数即可。

特别是，测量在路电阻时（在电路板上的电阻），应先把电路的电源关断，以免引起读数抖动。

禁止用电阻档测量电流或电压（特别是交流220V电压），否则容易损坏万用表。

在路检测时注意电阻不能有并联支路。

电阻档选的比较大时（比如测量10M的电阻）应先将两支表笔短路，显示的值可能为1M。

每次测量完毕需把测量结果减去此值，才是实际电阻值(电阻档高时，误差会比较大)。

四、短开路检测将功能、量程开关转到蜂鸣档位置，两表笔分别测试点，若有短路，则蜂鸣器会响。

用此方法可以检测电路线路的通断情况。

注意：蜂鸣器响并不一定表示两点间线路短路，若两点间电阻比较小（20Ω）也会响。

五、数字万用表电容检测方法检测电容有专用的电容表来测量电容容量，如下图所示也可用万用表测量固定小电容器的检测1、检测10pF以下的小电容因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。

测量时，可选用万用表电阻档，用两表笔分别任意接电容的两个引脚，阻值应为无穷大。

电子测实验报告实验名称：数字万用表的应用姓名:学号:班级:学院:指导老师:实验一数字万用表的应用、实验目的1理解数字万用表的工作原理；2熟悉并掌握数字万用表的主要功能和使用操作方法。

、实验内容1用数字万用表检测元器件一一电阻测量、电容测量、二极管检测、三极管检测；2用数字万用表测量电压和电流一一直流电压及电流的测量、交流电压及电流的测量。

三、实验仪器及器材1低频信号发生器 1 台2数字万用表 1 块3功率放大电路实验板 1 块4实验箱 1 台54700Pf 、IN4007、9018 各1 个四、实验要求1要求学生自己查阅有关数字万用表的功能和相关工作原理，了解数字万用表技术指标;2要求学生能适当了解一些科研过程，培养发现问题、分析问题和解决问题的能力；3要求学生独立操作每一步骤；4熟练掌握万用表的使用方法。

五、万用表功能介绍（以UT39E型为例）1 概述UT39E型数字万用表是一种功能齐全、性能稳定、结构新颖、安全可靠、高精度的手持式四位半液晶显示小型数字万用表。

它可以测量交、直流电压和交、直流电流，频率，电阻、电容、三极管6值、二极管导通电压和电路短接等，由一个旋转波段开关改变测量的功能和量程，共有28档。

本万用表最大显示值为士 19999,可自动显示“ 0”和极性，过载时显示“ 1”，负极性显示“―”，电池电压过低时，显示“C W"标志，短路检查用蜂鸣器。

2技术特性A直流电压：量程为200mV 2V、20V、200V和1000V五档，200mV档的准确度为土（读数的0.05 %+ 3个字），2V、20V和200V档的准确度为土（读数的0.1 %+ 3个字），1000V档的准确度为土（读数的0.15 %+ 5 个字）;输入阻抗，所有直流档为10MQ。

B交流电压量程为2V、20V、200V和750V四档，2V、20V和200V档的准确度为土（读数的0.5 %+ 10个字），750V档的准确度为土（读数的0.8%+ 15个字）；输入阻抗，所有量程约为2MQ;频率范围为40Hz~400Hz;显示：正弦波有效值（平均值响应）。

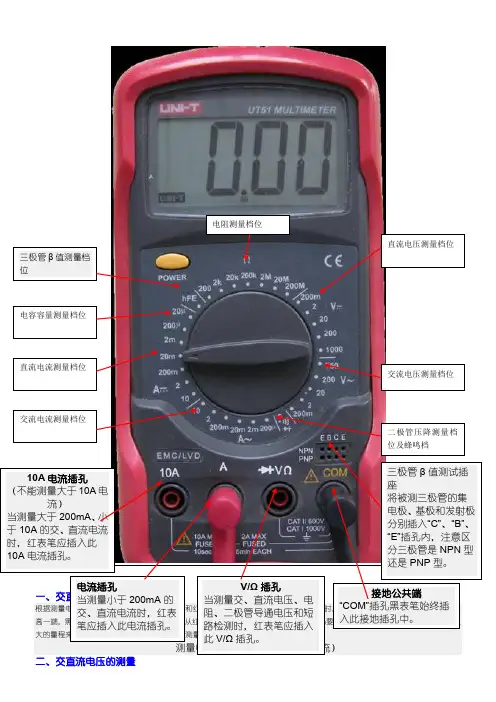

10A电流插孔（不能测量大于10A电流）当测量大于200mA、小于10A的交、直流电流时，红表笔应插入此10A电流插孔。

电流插孔当测量小于200mA的交、直流电流时，红表笔应插入此电流插孔。

V/Ω插孔当测量交、直流电压、电阻、二极管导通电压和短路检测时，红表笔应插接地公共端“COM”插孔黑表笔始终插入此接地插孔中。

三极管β值测量档位电阻测量档位直流电压测量档位电容容量测量档位直流电流测量档位交流电流测量档位交流电压测量档位二极管压降测量档位及蜂鸣档三极管β值测试插座将被测三极管的集电极、基极和发射极分别插入“C”、“B”、“E”插孔内，注意区分三极管是NPN型还是PNP型。

一、交直流电流的测量根据测量电流的大小选择适当的电流测量量程和红表笔的插入“A”电流插孔，测量直流时，红表笔（插入电流插孔中）接触电压高一端，黑表笔接触电压低的一端，正向电流从红表笔流入万用表，再从黑表笔流出，当要测量的电流大小不清楚的时候，先用最大的量程来测量，然后再逐渐减小量程来精确测量。

测量电流时的连接电路图（i为电流）二、交直流电压的测量红表笔插入“V/Ω”插孔中，根据电压的大小选择适当的电压测量量程，黑表笔接触电路“地”端，红表笔接触电路中待测点。

特别要注意，数字万用表测量交流电压的频率很低（45～500Hz），中高频率信号的电压幅度应采用交流毫伏表来测量。

测量电压时的连接电路图（u为电压）三、电阻的测量电阻的测量比较简单红表笔插入“V/Ω”插孔中，黑表笔插入 "com"插孔，根据电阻的大小选择适当的电阻档，红、黑两表笔分别接触电阻两端，观察读数即可。

特别是，测量在路电阻时（在电路板上的电阻），应先把电路的电源关断，以免引起读数抖动。

禁止用电阻档测量电流或电压（特别是交流220V电压），否则容易损坏万用表。

在路检测时注意电阻不能有并联支路。

电阻档选的比较大时（比如测量10M的电阻）应先将两支表笔短路，显示的值可能为1M。

实验一、常用元器件的识别与测量及常规电子仪器使用一、目的掌握常用电子元件的识别知识与检测技术。

二、实验仪器万用表、示波器、信号发生器、直流稳压电源、毫伏表三、任务子、电容的测量；二极管、三极管管脚识别与测量，常规电子仪器使用四、实验内容1.电阻器的检测用万用表（指针式或数字式）测量电阻器是测量阻值和判别其质量好坏的最简易方法。

测量方法如下（以MF-47为例）：（1）检查电池（2）机械调零（3）选择倍率挡（4）电阻挡调零（5）测量电阻2.电容器的检测（1）电容器的充放电检测（2）电容器漏电电阻的检测3.二极管的简易测量（1）用指针式万用表测试二极管①二极管的好坏及电极的判别。

用万用表的RX1K挡，用红、黑两表笔分别接触二极管的两个电极，测出其正、反向电阻值，一般二极管的正向电阻为儿十欧到儿千欧，反向电阻为儿白千欧以上。

正、反向电阻差值约大约好，至少应相差百倍为宜。

若正、反向电阻都为零，则管子内部短路；若正、反向电阻都为则管子内部开路；若正、反向电阻接近，则管子性能差。

用上述测法测得阻值较小的那次，黑表笔所接触的电极为二极管的正极，另一端为负极。

这是因为在磁电式万用表的欧姆挡，黑表笔接表内电池的正端，红表笔接表内电池的负端。

②二极管类型的判别。

经验证明，用500型万用表的RX1K挡测二极管的正向电阻时，硅管为6〜20kQ ,错管为1〜5kQ。

用2. 5V或10V电压挡测二极管的正向导通电压时，一般错管的正向电压为0. IV〜0. 3V,硅管的正向电压为0. 5V〜0.7Vo注意：用不同类型的万用表或同一类型的万用表的不同量程去测二极管的正向电阻时，所得结果是不同的。

⑵用数字式万用表测试二极管①极性判别。

将数字式万用表置于二极管挡，红表笔插入“V・Q”插孔，黑表笔插入“COM”插孔，这时红表笔接表内电源正极，黑表笔接表内电源负极。

将两只笔分别接触二极管的两个电极，如果显示溢出符号“1”，说明二极管处于截止状态；如果显示在IV以下，说明二极管处于正向导通状态，此时与红表笔相接的是管子的正极，与黑表笔相接的是负极。
