火电施工质量检验及评定标准(锅炉篇)

火电施工质量检验及评定标准时间: 2004—01-12 13：23：47 ｜水利电力部基本建设司火电施工质量检验及评定标准第八篇水处理及制氢装置（试行）水利电力部基建司关于颁发《火电施工质量检验及评定标准(试行）》的通知（83)水电基火字第137号各大区电管局、电力局、电建局：我部委托华北电管局按规范编制的《火电施工质量检验及评定标准》，送审稿经全国汇审后，已由我部最后审《火电施工质量检验及评定标准》共十一篇，将陆续印刷发行。

目录如下：第一篇：建筑工程篇第二篇：钢筋混凝土烟囱和双曲线型冷却塔篇第三篇:锅炉篇第四篇：汽机篇第五篇:电气篇第六篇：热工仪表及控制装置篇第七篇：管道篇第八篇：水处理及制氢装置篇第九篇：焊接工程篇第十篇：加工配制篇第十一篇:整套试运篇参加各篇编制工作的有北京、天津、河北、内蒙、山西等各电建公司，华北电力试验研究所，山西电建修造厂处，河南电建二公司等单位。

在编写过程中，由于受各种客观条件限制，很难做到完善、齐全.希各单位结合工程的实际情况参照执行，若报送基建司。

水利电一九八三年十一月二日总编说明为适应火电施工企业在推行经济责任制、实行全面质量管理和开展创优质工程活动中,加强火电施工质量检验要，我局受水利电力部基建司的委托,主持编制了《火电施工质量检验及评定标准》（以下简称《验标》）共《验标》水处理及制氢装置篇的编制工作，由我局主持，并进行统一部署、计划、组织和协调，编写的具体组电建工程局负责，参加编写工作的有北京电建公司、山西电建三公司等单位。

在调查搜集资料和座谈征求意见各大区电管局，省、市、自治区电力局和有关火电工程的设计、施工和建设单位的大力支持与帮助。

本《验标》编制的主要依据，是国家和部颁的有关《施工及验收技术规范》，和设计、预算及劳动定额的规定过去的施工结验.同时，还参考了原材料、制成品和设备制造厂家的有关质量标准和技术要求.但限于客观条件误在所难免，望各单位在试行中，提出修改和补充意见。

电力建设施工及验收技术规范一、锅炉机组篇1、锅炉机组在组合、安装前应经建设单位(业主)组织“监造”和“安检”合格，并必须按本规范的规定对设备进行复查。

如发现制造缺陷应提交业主与制造厂研究处理及签证。

由于制造缺陷致使安装质量达不到本篇规范的规定时，应由业主和制造单位代表签证。

2、凡属锅炉监察范围内的锅炉部件，必须取得制造厂的设备技术文件，证明所用材料和制造质量符合劳动人事部颁发的《蒸汽锅炉安全技术监察规程》［劳人锅(1987)4号］或原水利电力部颁发的《电力工业锅炉监察规程》(SD167—85)的规定后，方准施工。

3、安装设备和材料均应有产品合格证书，按本规范规定应进行检验鉴定，经现场检验合格后，方准使用。

4、现场自行加工的成品或半成品(包括烟、风、煤管道等)和自行生产、配制的材料(包括炉墙、保温材料等)应按本篇规范和有关规定的要求进行检查，符合要求后方准使用。

5、设备吊装前，应对设备的临时加固设施进行全面检查，对承力焊缝应进行细致的外观检查。

6、设备安装过程中，应及时进行检查验收；上一工序未经检查验收合格，不得进行下一工序施工。

隐蔽工程隐蔽前必须经检查验收合格，并办理签证。

7、施工中必须经常保持现场整洁。

设备安装结束后、封闭前和锅炉机组启动前，必须彻底检查和清扫，内部不得有杂物存留。

8、锅炉机组安装结束后，应有完整的施工技术记录，并应符合设计、设备技术文件和本篇规范的规定。

9、锅炉机组安装结束后必须具备下列技术文件：设备缺陷记录和签证；设计变更资料(包括必要的附图)；隐蔽工程中间验收记录和签证(见下列各章)；安装技术记录和签证(见下列各章)；质量验评表；安装竣工图。

10、在冬季和炎热季节施工时，应根据设备特点和工艺要求制定防止损坏设备和保证质量的措施。

11、设备堆放位置应按施工组织设计的规定，尽量避免二次搬运。

12、设备开箱应会同有关方面进行检查清点，作出记录。

检查清点后，应及时妥善保管，防止丢失、损坏和变质。

《火电施工质量检验及评定标准
《火电施工质量检验及评定标准》是一本专门针对火电施工的质量控制和检验标准进行详细阐述的专业性书籍。

这本书籍的出版旨在帮助读者更好地了解和掌握火电施工过程中的质量控制要点，以及如何进行有效的检验和评定。

在书中，作者详细介绍了火电施工过程中的各项质量控制标准和检验方法，包括施工前的准备工作、施工过程中的质量控制、施工后的验收及评定等内容。

同时，书中还针对施工过程中可能出现的问题进行了深入的分析，并提供了相应的解决方案和措施。

此外，书中还列举了大量的实际案例和实例，让读者可以更加直观地了解火电施工过程中的质量控制和检验标准的实际应用。

这些案例和实例涵盖了不同的施工阶段和场景，包括电厂建设、锅炉安装、汽轮机安装、电气安装等各个方面。

总的来说，《火电施工质量检验及评定标准》是一本非常实用的专业性书籍，适合从事火电施工、质量控制、检验等相关领域的工作人员阅读和使用。

通过阅读这本书籍，读者可以更加深入地了解火电施工过程中的质量控制和检验标准，提高自己的专业素养和实践能力。

火电工程调整试运质量检验及评定标准引言火电工程调整试运是指在火电工程建设完成后，对设备和系统进行连续性运行试验和质量检验，为正式运行做准备的过程。

调整试运的质量检验及评定标准是确保火电工程设备和系统性能符合标准要求的重要依据。

本文档旨在制定火电工程调整试运质量检验及评定标准，确保火电工程的安全、可靠、高效运行。

1. 调整试运前准备工作在进行火电工程调整试运之前，需要进行一系列的准备工作，以确保试运过程的顺利进行。

以下是调整试运前的准备工作：•设备安装完成并通过验收•设备调试及系统调试工作已完成•调运方案齐全并得到相关部门的审批•调整试运组织机构和人员配备齐全•调试方案和质量检验计划已编制完毕2. 调整试运质量检验内容调整试运质量检验内容主要包括设备运行试验和系统运行试验两个方面。

在进行调整试运过程中，需要对设备和系统的运行参数、运行状态、运行特性等进行全面检验和评定。

以下是调整试运质量检验的主要内容：2.1 设备运行试验•设备启停试验：对全部或部分设备进行多次启停试验，检查设备在不同工况下的启停性能和运行稳定性。

•设备负荷试验：逐步增加设备负荷，检验设备在额定负荷运行下的稳定性、效率和热工性能。

•设备性能试验：定期对设备进行性能试验，如发电机的励磁特性试验、锅炉的燃烧特性试验等。

2.2 系统运行试验•电力输出试验：检验火电站的电力输出是否满足设计要求，包括实际发电量、负荷递送可靠性等指标。

•热力系统试验：检验锅炉系统、汽轮机系统、给水系统等的稳定性、运行特性及自动控制系统的可靠性。

•电气系统试验：检验火电站的电气系统性能，包括输电线路、开关设备、保护装置等的运行特性和可靠性。

3. 调整试运质量评定标准调整试运的质量评定是对调试试运工作的结果进行评价和判定，以确定试运是否符合相关标准和要求。

以下是调整试运质量评定的标准：•设备运行试验合格指标：设备在各项试验中性能稳定，启停可靠，运行参数符合设计要求。

电力建设施工及验收技术规范锅炉机组篇The Code of Erection and Acceptance ofElectric Power ConstructionSection of Steam Boiler SetDL/T5047—95主编部门：电力工业部电力建设技术经济咨询中心中国电力企业联合会标准化部批准部门：中华人民共和国电力工业部前言《电力建设施工及验收技术规范（锅炉机组篇）》(SDJ245—88）自发布实施以来,对电力工业建设和电站锅炉施工质量的提高都起到了积极的促进作用.随着我国社会主义市场经济的迅猛发展,电力工业的发展和发电质量的提高是社会经济发展的基本保证。

为了确保对火力发电厂“安全、经济、稳发、满发"运行的要求，适应大机组、新设备施工的需要,我们组织有关人员对原规范进行了修改和补充，作了较大的改动，并经三次组织讨论和审定。

本规范所采用或引用的有关国标、行标、文件等均为1996年1月前已发布的现行标准和文件.新增标准36篇，更换新标准14篇，取消原规范附录十六中序号26标准1篇。

由于新标准的引用而涉及本规范的条文修改也比较多,如高强度螺栓连接，油罐安装，焊接工艺、质量，管道安装，泵类安装,整套启动试运，化学清洗，安全阀调整,蒸汽冲洗等。

由于新设备、新工艺、新材料的出现，本规范补充增加的新条款也较多,其中“3受热面”中增加了“3。

5循环泵”新增条款10条,在“5烟、风、煤管道及附属设备”中增加了“5.5烟气脱硫装置”新增条款20条，在“7.3磨煤机”中增加了“7。

3.5MPS （ZGM)中速磨煤机”新增分条款10条，并新增附录6个，修改及更新附录4个，取消原附录1个。

本规范业经电力工业部审查、批准,并于1996年1月4日以电技［1996］6号文发布，编号为DL/T5047—95，自1996年5月1日起实施,原规范SDJ245—88同时废止。

本规范主编单位：电力工业部电力建设技术经济咨询中心中国电力企业联合会标准化部参加单位:电力工业部电力建设研究所主编人员：樊九洲陶恒声1 总则 (5)1。

锅炉监理实施细则一、目的及实施范围：根据国家建设部及原国家电力总公司颁发的“工程建设监理职责”及监理合同内容，结合锅炉专业具体情况，编制本监理实施细则，作为锅炉专业实施监理工作的准则及依据，使锅炉专业的施工及调试工作始终在受控状态下进行。

二、编制依据：2．1**发电公司2×300MW工程建设监理合同，工程建设监理规划。

2．2国家及相关部门现行的有关法律、法规、条例、规定，电力行业规范及标准、规程、导则，主要为《火电施工质量检验及评定标准》（锅炉篇）《火力发电厂电力建设验收规范》（锅炉篇）、（1996版）《电力建设安全工作规程》《电力建设环境及卫生规程》（2002版）。

2．3设备制造厂家及设计院提供的设计图纸、技术文件。

三、工程概况及特点：3．1工程名称： **发电公司四期扩建2×300MW发电供热机组。

3．2建设单位：**发电有限公司3．3工程地点：**市竹西路158号3．4建设规模：2×300MW燃煤发电供热机组。

3．5锅炉主要设备概况：3．5．1锅炉采用由**锅炉制造公司生产的亚临界，自然循环、单炉膛、平衡通风，四角切圆燃烧，中间一次再热，固态排渣，高强度螺栓连接，全钢悬吊结构，倒∪型全露天布置燃煤炉，锅炉型号DG-1036/18.2-IL4。

锅炉外型尺寸（宽×深×高）34×39.2×72.4m锅炉大板梁顶面标高72.4m汽包中心标高65.0m锅炉总重8450t。

3.5.2每台炉配置5台HP型中速磨煤机四台运行，一台备用，每台炉配置5座园筒钢结构煤仓，容积均能满足锅炉10.55小时耗煤量。

每炉配置5台耐压计量式皮带给煤机。

3.5.3每炉配置二台50%容量的动叶调节轴式送风机，每炉配置两台５０％容量的定速单吸离心式一次风机，尽可能考虑变频调速。

每炉配置二台50%容量静叶调节轴流式吸风机。

3.5.4每炉配置二台双室五电场静电除尘器，除尘效率≥98%。

山东华泰热电厂Ⅱ期工程1×480 t/h+1×135MW 施工质量验评项目范围划分表（锅炉专业）华冶机装山东华泰电厂项目部二○○六年八月编制说明为确保山东华泰电厂Ⅱ期工程2#炉（480t/h）的施工质量，协调好各级之间的质量检验关系，对锅炉的安装质量进行有效的控制和质量监督检查，根据工程的实际情况，特编制锅炉专业质量检验及评定项目划分表。

一、编制依据1、《火电施工质量检验及评定标准》锅炉篇（1996年版）。

2、《电力建设施工及验收技术规范》锅炉篇（DL/T5047-95）。

3、参照本工程有关设备制造厂的说明书、技术资料及随机图纸。

4、《施工承包合同书》。

二、编制目的规范本工程锅炉专业施工质量检验及评定的范围、内容、检测方法和使用机器具。

三、验收说明1、申报验收的工程项目，必须在该工程施工完毕后由施工作业人员自检合格并提交自检记录，在专业工程处复检合格后，通知工程科同建设监理分别进行验收签证。

2、工程质量的评定结果，以《火电施工质量检验及评定标准》为评定依据，符合标准要求即进行质量评定，评定等级分优良和合格两级。

3、验收时优先执行制造厂家提供的有关技术资料、安装说明书及图纸所要求的标准和有关规程规范规定。

4、由于工程设计和设备制造的原因存在质量问题，而施工单位无能力进行修改致使施工质量无法达到验收标准时，经建设单位、设计单位（或制造厂）和施工单位及监理公司等有关方面共同确认后，该项目可以不参加评定质量等级。

5、各分项工程的施工质量，施工操作人员和作业班组自检数量必须达到100%。

工程科、建设、监理和现场质检站代表可根据情况，确定全数检查或按比例进行随机抽查。

6、若无现成标准可依，则按业主、监理公司和乙方等有关部门商定的标准执行。

验评项目性质质量验评标准编号备注位工程部工程项工程段工程组地检科设监理1 锅炉本体安装1 本体部件安装1 钢架安装1 锅炉基础划线及柱底板安装主要√√√√炉4.1表2 炉顶钢架基础划线主要√√√炉4.2表3 单根柱对接组合√√√炉4.3表4 钢架组合件组合主要√√√炉4.4表5 炉顶钢架组合件组合主要√√√炉4.5表6 钢架组合件安装主要√√√炉4.6表7 炉顶钢架组合件安装主要√√√炉4.7表8 炉顶单根横梁安装主要√√√炉4.7表9 单根横梁安装√√√炉4.8表10 钢架整体复查找正主要√√√√炉4.6表炉4.7表11 柱脚二次灌浆主要√√√炉4.9表2 金属护板及密封部件安装1 护板安装√√√炉4.10表2 炉墙墙皮安装√√炉4.12表3 炉顶密封罩安装√√炉4.12表4 炉顶盖板安装√√炉4.12表5 炉本体门孔安装√√炉4.13表3 管箱式空气预热器安装主要1 管箱式空气预热器组合主要√√√炉4.14表2 管箱式空气预热器安装主要√√√炉4.15表3 空气预热器转折箱（连通箱）及伸缩节安装√√炉4.16表4 平台、梯子安装1 平台、梯子组合√√炉4.19表2 平台、梯子安装√√炉4.19表5 风水联合冷渣器、灰斗安装1 风水联合冷渣器组合√√炉4.20表2 风水联合冷渣器安装主要√√√炉4.20表3 灰斗组合√√炉4.21表4 灰斗安装√√炉4.21表6 燃烧设备安装主要1 启动燃烧器安装主要√√√炉4.22表2 床枪安装主要√√√炉4.24表2 受热面安装1 汽包安装主要1 汽包检查、划线主要√√√炉5.1表2 汽包安装主要√√√炉5.2表验评项目性质质量验评标准编号备注位工程部工程项工程段工程组地检科设监理1 2 1 3 汽包内部装置安装主要√√√炉5.3表2 水冷壁安装主要1 水冷壁组合（左右前后）主要√√√炉5.4表2 水冷壁组合件安装（左右前后）主要√√√炉5.5表3 水冷屏组合炉5.4表4 水冷屏组合件安装炉5.5表5 降水管安装√√炉5.6表6 蒸发管安装√√炉5.6表3 过热器安装主要1 Ⅲ级过热器组合主要√√√炉5.7表2 Ⅲ级过热器组合件安装主要√√√炉5.8表3 Ⅰ级过热器组合主要√√√炉5.7表4 Ⅰ级过热器安装主要√√√炉5.8表5 Ⅱ级过热器组合主要√√√炉5.7表6 Ⅱ级过热器安装主要√√√炉5.9表7 分离器入口烟道组合（左右）主要√√√炉5.4表8 分离器入口烟道组合件安装（左右）主要√√√炉5.5表9 汽冷分离器组合（左右）主要√√√炉5.4表10 汽冷分离器组合件安装（左右）主要√√√炉5.5表11 包墙过热器组合（前后左右）主要√√√炉5.4表12 包墙过热器组合件安装（前后左右）主要√√√炉5.5表13 减温器安装√√炉5.14表147 集汽联箱安装主要√√√炉5.14表15 过热蒸汽联络管安装√√炉5.6表4 省煤器安装主要1 省煤器组合主要√√√炉5.15表2 省煤器组合件安装主要√√√炉5.16表3 吊挂管组合主要√√√炉5.17表4 吊挂管组合件安装主要√√√炉5.18表5 给水联络管安装√√炉5.6表6 再循环管安装√√炉5.6表5 锅炉整体水压试验主要1 锅炉整体水压试验主要√√√√炉5.19表3 锅炉附属管道及设备安装1 给水管道安装主要1 给水管安装√√管道篇4-42 减温水管安装√√管道篇4-4验评项目性质质量验评标准编号备注位工程部工程项工程段工程组地检科设监理1 32 排污管道及设备安装主要1 定期排污管道安装√√炉6.1表2 连续排污管道安装√√炉6.1表3 定期排污扩容器安装√√炉6.2表4 连续排污扩容器安装√√炉6.2表3 上水、放水、放空气管道安装1 事故放水管道安装√√炉6.1表2 高压疏水管道安装√√炉6.1表3 低压疏水管道安装√√炉6.1表4 反冲洗管道安装√√炉6.1表5 放空气管道安装√√炉6.1表4 排汽管道安装1 安全阀排汽管道安装√√炉6.1表2 点火排汽管道安装√√炉6.1表3 扩容器排汽管道安装√√炉6.1表5 吹灰装置安装1 声波清灰器安装主要√√√炉6.3表2 清灰器压缩空气管道安装√√炉6.1表6 取样管道及设备安装1 取样冷却器（槽）安装√√炉6.4表2 取样管道安装√√炉6.1表3 冷却水及排水管道安装√√《验标》管道篇7 加药管道及设备安装1 加药箱（罐）安装√√炉6.5表2 加药管道安装√√炉6.1表8 锅炉工业水管道安装1 锅炉工业水管道安装√√管道篇3-49 除灰管道安装1 负压除灰管安装√√管道篇3-410 压缩空气管道安装1 压缩空气管道安装√√管道篇3-411 锅炉本体附件安装主要1 汽包水位计安装主要√√√炉6.6表2 安全阀安装主要√√√炉6.7表3 压力表安装√√炉6.8表4 膨胀指示器安装主要√√√炉6.9表验评项目性质质量验评标准编号备注位工程部工程项工程段工程组地检科设监理1 4 烟、风、煤管道及附属设备安装1 烟道安装1 烟道组合√√炉7.1表2 烟道安装√√炉7.1表3 烟道操作装置安装√√炉7.2表2 热风道安装1 热风道组合√√炉7.1表2 热风道安装√√炉7.1表3 热风道操作装置安装√√炉7.2表3 冷风道安装1 冷风道组合√√炉7.1表2 冷风道安装√√炉7.1表3 冷风道操作装置安装√√炉7.2表4 原煤管道安装1 原煤管道组合炉7.1表2 原煤管道安装√√炉7.1表3 煤闸门安装√√炉7.3表2 锅炉整体风压试验1 锅炉整体风压试验或渗油试验主要√√√√炉7.13表3 锅炉燃油系统管道安装（水压试验、蒸汽吹扫）1 供油设备及管道安装主要1 供油管道安装主要√√√管道篇2 油管道系统水压试验主要√√√√管道篇3-53 油管道系统蒸汽吹扫主要√√√√管道3-64 锅炉附属机械安装1 送风机安装主要1 基础检查划线及垫铁地脚螺栓安装主要√√炉3.8表炉3.9表2 送风机安装主要√√√炉9.2表3 送风机分部试运主要√√√√炉9.2表炉3.12表2 一次风机安装主要1 基础划线及垫铁、地脚螺栓安装√√炉3.8表炉3.9表2 一次风机安装主要√√√炉9.2表验评项目性质质量验评标准编号备注单位工程分部工程分项工程分段工程班组工地质检科建设监理4 2 3 一次风机分部试运主要√√√√炉3.12表3 吸风机安装主要2台1 基础检查划线及垫铁、地脚螺栓安装主要√√炉3.8表炉3.9表2 吸风机安装主要√√√炉9.2表3 吸风机分部试运主要√√√√炉3.12表4 高压风机安装2台1 高压风机安装主要√√√炉9.2表2 高压风机分部试运主要√√√√炉3.12表5 冷渣器流化风机安装2台1 冷渣器流化风机安装主要√√√炉9.2表2 冷渣器流化风机分部试运主要√√√√炉3.12表6 石灰石风机安装2台1 石灰石风机安装主要√√√炉9.2表2 石灰石风机分部试运主要√√√√炉3.12表7刮板给煤机安装中、下部4台1 基础检查划线及垫铁、地脚螺栓安装√√炉3.8表炉3.9表2 刮板给煤机安装主要√√√炉9.3表3 刮板给煤机分部试运主要√√√√炉3.12表8 皮带式给煤机安装炉9.3表上部2台9 空气压缩机安装3台1 基础检查划线及垫铁、地脚螺栓安装√√炉3.8表炉3.9表2 空气压缩机安装√√炉9.6表3 空气压缩机分部试运主要√√√√炉3.12表10 刮板输渣机安装5台1 刮板输渣机安装主要√√√炉9.3表2 刮板输渣机分部试运主要√√√√炉3.12表11 链斗式输渣机安装1台1 链斗式输渣机安装主要√√√2 链斗式输渣机分部试运主要√√√√12 负压风机安装3台1 负压风机安装主要√√√炉9.2表2 负压风机分部试运主要√√√√炉3.12表13 灰库灰斗气化风机安装5台1 灰库灰斗气化风机安装主要√√√炉9.2表2 灰库灰斗气化风机分部试运主要√√√√炉3.12表140 双轴加湿搅拌机安装2台验评项目性质质量验标标准编号备注位工程部工程项工程段工程组地检科设监理4 14 1 双轴加湿搅拌机安装主要√√√炉10.2表2 双轴加湿搅拌机分部试运主要√√√√炉3.12表15 加湿水泵安装2台1 加湿水泵安装主要√√√炉9.8表2 加湿水泵分部试运主要√√√√炉3.12表16 冷渣器冷却水泵安装3台1 冷渣器冷却水泵安装主要√√√炉9.8表2 冷渣器冷却水泵分部试运主要√√√√炉3.12表17 冷渣器冷却水回收水泵安装3台1 冷渣器冷却水回收水泵安装主要√√√炉9.8表2 冷渣器冷却水回收水泵分部试运主要√√√√炉3.12表18 疏水泵安装2台1 疏水泵安装主要√√√炉9.8表2 疏水泵分部试运主要√√√√炉3.12表19 石灰石给料机安装2台1 石灰石给料机安装主要√√√炉9.4表2 石灰石给料机分部试运主要√√√√炉3.12表20 仓式输送泵安装1 仓式输送泵安装主要√√√炉9.8表2 仓式输送泵分部试运主要√√√√炉3.12表21 电动单轨吊安装7台1 电动单轨吊安装主要√√√机9.20表2 电动单轨吊负荷试验主要√√√√机9.20表5输煤设备安装1 皮带输煤机安装主要仅4#带延长1 皮带输煤机安装主要√√√炉10.8表2 皮带输煤机分部试运主要√√√√炉3.12表6 锅炉炉墙砌筑1 锅炉本体砌筑主要1 水冷壁炉墙主要√√√炉11.1表2 包覆炉墙主要√√√炉11.2表3 分离器炉墙√√炉11.3表4 省煤器炉墙主要√√√炉11.2表5 炉顶炉墙主要√√√炉11.4表6 启动燃烧器炉墙√√炉11.5表7 门孔炉墙主要√√√炉11.1表8 水冷屏、Ⅱ级过炉墙主要炉11.1表验 评 项 目 性质质量验标标准编号备注位工程部工程项工程 段工程 组 地 检 科 设 监 理 619 水冷风室炉墙 √ √ 炉11.6表 10 冷渣器炉墙 √ √ 炉11.6表 11 回料阀浇注主要 √ √ √ 炉11.1表 12分离器出口烟道浇注、砌筑 主要√√√炉11.1表7全厂热力设备与管道保温1锅炉设备与管道保温1 汽包保温主要 √ √ √ 炉12.1表 2 炉本体联箱保温炉12.2表 3 空气预热器及转折罩保温 主要 √ √ √ 炉12.1表4 降水管保温√ √ 炉12.2表5 过热器连接管保温 √ √6 蒸发管保温 √ √7 给水管道保温主要 √ √ √ 8 再循环管、事故放水管保温 √ √ 9 减温水管道保温√ √ 10 定期、连续排污扩容器保温 √ √ 炉12.1表 11 锅炉疏放水管道保温 √ √ 炉12.2表 12 锅炉排污管道保温 √ √ 炉12.2表 13 取样管道保温√ √ 炉12.2表 14 锅炉供油、回油管道保温 √ √ 炉12.2表 15 锅炉热工仪表管保温 √ √ 炉12.2表 16 吸风机保温 √ √ 炉12.1表 17 烟道保温 √ √ 炉12.2表 18 热风道保温 √ √ 19锅炉水箱保温 √ √ 炉12.1表20炉阀门、法兰保温√ √炉12.3表 炉12.10表 炉12.11表2汽轮机设备与管道保温 主要1 主蒸汽管道保温 主要 √ √ √ √ 炉12.2表2 各级抽汽管道保温√ √ 炉12.2表3 加热用汽、轴封用汽、门杆漏汽管道保温 √ √4 给水管道保温 主要 √ √ √5 凝结水管道保温√ √ 6 高压加热器疏水管道保温 √ √ 7 汽轮机疏放水管道保温 √ √8 汽轮机本体保温 主要 √ √ √ √ 炉12.3表 9 高低压加热器保温 √ √ 炉12.1表 10主汽门、导汽管保温主要√√√炉12.2表`工程编号验评项目性质施工检验质量验标标准编号备注单位工程分部工程分项工程分段工程班组工地质检科建设监理7 2 11除氧器及有关管道保温主要√√√炉12.1表炉12.2表12 汽轮机阀门、法兰保温√√炉12.5表3 化学水设备与管道保温1 化学水设备保温√√炉12.1表2 化学水管道保温√√炉12.2表8 全厂设备与管道油漆1 汽轮机间与除氧间油漆1 汽轮机设备与除氧间设备金属面油漆√√炉13.2表2 汽轮机设备与除氧间设备保温抹面层油漆√√炉13.1表3 汽轮机间与除氧间金属管道油漆√√炉13.2表4 工业水管道金属面油漆√√炉13.2表2 锅炉间设备与管道油漆1 锅炉间管道金属面油漆√√炉13.2表2 锅炉间设备金属面油漆√√炉13.2表3 锅炉本体与尾部金属构架油漆√√炉13.2表3 化学水设备与管道油漆1 化学水室内设备与管道金属面油漆√√炉13.2表2 化学水室外设备与管道保温抹面层油漆√√炉13.1表4 锅炉燃油系统管道油漆√√炉13.1表5 空压站、除尘器、除灰系统油漆1 空压站设备与管道油漆√√炉13.2表2 除灰设备金属面油漆炉13.2表3 除渣设备金属面油漆炉13.2表6 电气设备架构、仪表管油漆1 电气设备油漆√√炉13.2表2 电缆构架油漆√√炉13.2表3 电气硬母线油漆√√炉13.2表4 仪表管与支吊架油漆√√炉13.2表。

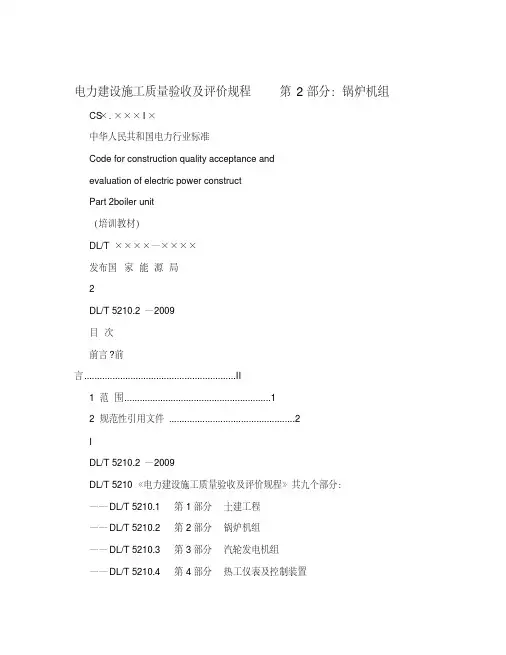

电力建设施工质量验收及评价规程第2部分：锅炉机组CS×.×××I×中华人民共和国电力行业标准Code for construction quality acceptance andevaluation of electric power constructPart 2boiler unit（培训教材）DL/T ××××—××××发布国家能源局2DL/T 5210.2—2009目次前言?前言 (II)1 范围 (1)2 规范性引用文件 (2)IDL/T 5210.2—2009DL/T 5210《电力建设施工质量验收及评价规程》共九个部分：——DL/T 5210.1 第1部分土建工程——DL/T 5210.2 第2部分锅炉机组——DL/T 5210.3 第3部分汽轮发电机组——DL/T 5210.4 第4部分热工仪表及控制装置——DL/T 5210.5 第5部分管道及系统——DL/T 5210.6 第6部分水处理及制氢设备和系统——DL/T 5210.7 第7部分焊接工程——DL/T 5210.8 第8部分加工配制——DL/T 5161.1～5161.17—2002 电气装置安装工程质量检验及评定规程本部分是《电力建设施工质量验收及评价规程》中的第2部分：锅炉机组，是根据国家发展改革委员会《关于下达2008年行业标准项目计划的通知》（发改办工业〔2008〕1242号）文编制的。

本部分编制的主要依据是：现行国家有关工程质量的法律、法规、管理标准、技术标准、电力行业有关标准和相关行业标准，并参考了原电力工业部《火电施工质量检验及评定标准锅炉篇》（建质〔1996〕111号）的内容。

为贯彻“验评分离、强化验收、完善手段、过程控制”的原则，本次制定《电力建设施工质量验收及评价规程》的六个部分（锅炉机组、汽轮发电机组、热工仪表及控制装置、管道及系统、水处理及制氢设备和系统、加工配制），其内容对施工质量验收和工程质量评价分别作了规定。

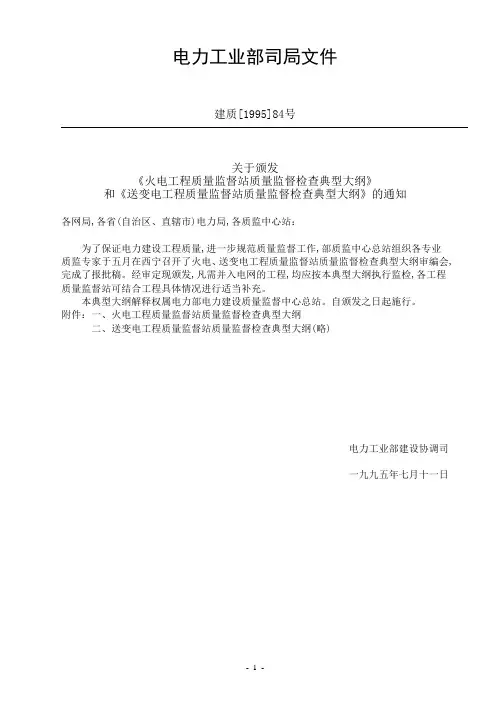

电力工业部司局文件建质[1995]84号关于颁发《火电工程质量监督站质量监督检查典型大纲》和《送变电工程质量监督站质量监督检查典型大纲》的通知各网局,各省(自治区、直辖市)电力局,各质监中心站：为了保证电力建设工程质量,进一步规范质量监督工作,部质监中心总站组织各专业质监专家于五月在西宁召开了火电、送变电工程质量监督站质量监督检查典型大纲审编会,完成了报批稿。

经审定现颁发,凡需并入电网的工程,均应按本典型大纲执行监检,各工程质量监督站可结合工程具体情况进行适当补充。

本典型大纲解释权属电力部电力建设质量监督中心总站。

自颁发之日起施行。

附件：一、火电工程质量监督站质量监督检查典型大纲二、送变电工程质量监督站质量监督检查典型大纲(略)电力工业部建设协调司一九九五年七月十一日附件一火电工程质量监督站质量监督检查典型大纲(试行)修编说明为了保证火电建设工程质量,促进工程优化,根据部颁《电力建设工程质量监督规定》的要求,充分发挥工程质量监督站在施工过程中的监督作用,使质量监督工作进一步规范化,按照一九九四年合同质监工作会战决定,由山东电力建设质量监督中心站拟写了“火电工程质量监督站质量监督检查典型大纲”(讨论稿)。

一九九五年五月十七日至二十一日,由质监中心总站在西宁召开了“典型大纲”审编会。

全国各专业质监专家31人参加了审编工作,完成了土建、锅炉、汽机、电气、热控各专业由工程质量监督站负责组织的工程重点项目、关键部位的监督检查典型大纲。

本典型大纲适用于大、中型新、扩、改建火力发电工程。

小型工程可参照执行。

按本典型大纲进行的工程质量监督检查,不代替工程建设或监理单位应进行的质量控制和质量检验工作。

编写组附加说明典型大纲主编部门、审编人员名单主编部门：电力部建设质量监督中心总站l 土建专业审核：熊大芳参加审编人员：张昭慧梅耀云王珺李人强戚家润陈亚平陆錝安銮生I 锅炉专业Ⅲ汽机专业审核：梁兵参加审编人员：詹廷芳郭泉林刘守桂崔贵文袁忠达杨国光沈学贤张振填周龙衢高文岐Ⅳ电气专业V 热控专业审核：顾租德参加审编人员：刘允坤刘元昌罗浩刘文桂吴剑英蔡立玲杨友国杨广平张汉文刘杰毅目录I “质监站”火电土建工程质量监督栓查典型大纲(试行)Ⅱ锅妒专业部分Ⅱ—l 锅炉受热面吊装前质量监督检查典型大纲(试行)Ⅱ—2 锅炉钢架承载前质量监督检查典型大纲(试行)Ⅱ—3 锅炉制粉系统分部试运前质量监督检查典型大纲(试行)Ⅱ—4 锅炉回转式空气预热器分部试运前质量监督检查典型大纲(试行) Ⅱ—5 锅炉送、引风机分部试运前质量监督检查典型大纲(试行)Ⅱ—6 锅炉电除尘器空负荷升压前质量监督检查典型大纲(试行)Ⅱ—7 主要热力设备管道保温绝热质量监督检查典型大纲(试行)Ⅲ汽机专业部分Ⅲ—1 汽轮机油系统复装及油清洁度质量监督检查典型大纲(试行)Ⅲ—2 给水泵组(电动、汽动)分部试运前质量监督检查典型大纲(试行) Ⅲ—3 汽机凝汽器管系安装质量监督检查典型大纲(试行)Ⅲ—4 高、低压加热器及除氧器安全阀整定质量监督检查典型大纲(试行) Ⅲ—5 全厂中、低压管道安装质量监督检查典型大纲(试行)Ⅳ电气专业部分Ⅳ—1 发电机转子吊装前质量监督检查典型大纲(试行)Ⅳ—2 大型油浸变压器器身检查、安装试验质量监督检查典型大纲(试行) Ⅳ—3 高压配电装置质量监督检查典型大纲(试行)Ⅳ—4 电缆敷设质量监督检查典型大纲(试行)Ⅳ—5 接地装置质量监督检查典型大纲(试行)V—热控装置安装质量监督栓查典型大纲(试行)I—“质监站”火电土建工程质量监督检查典型大纲(试行)1.总则1.1 为提高火电建设土建工程的质量,充分发挥各工程质监站在施工中的监督作用,根据部颁《电力建设工程质量监督规定》的要求,特制定本大纲。
