火电工程锅炉水压实验前质量监督检查典型大纲——摘要3 水压实验前应具备的技术条件3. 1 锅炉炉架施工结束。
如为钢结构炉架，采用高强度螺栓连接者，其高强度螺栓已按图纸要求和施工程序终紧完毕；采用焊接结构者，其全部焊接工作结束，并经验收签证，其柱底板二次灌浆混凝土强度已达设计值，并经验收合格；如为钢筋混凝土炉架，其混凝土强度 ( 包括柱梁接头 ) 达设计值，表面修整消除缺陷。
并经验收签证。
3.2 制造厂设备已按“制造标准”进行检查，发现的缺陷已消除，并有书面资料。
3.3 锅炉本体各受热面和承压部件安装结束 ( 包括联箱内部检查清理、管子通球、管头封口、各部件找正和连接工作等。
)3.4 参加水压实验的管道和支吊架施工完毕。
炉本体的空气、疏放水、取样、仪表控制、加药、排污和减温水等管道已接到一、二次门 ( 至少接至一次门 ) 。
炉本体各种管道安装敷设应充分考虑到热膨胀补偿。
主蒸汽、再热蒸汽、给水等管道截止点阀门；附件或临时封堵装置安装完毕。
3.5 水压实验范围内所有焊口施焊结束，经外观检查、热处理及无损探伤 ( 按规定的抽检率 ) ，质量合格。
3.6 焊在受热面管子或承压部件上的所有部件，如鳍片、销钉、密封铁件、防磨罩、保温钩钉、门孔座和热工检测件等施焊结束，焊渣清除，外观检查合格。
炉膛和包墙管焊接严密，密封间隙超宽处应填补好，并符合标准要求。
3.7 安装现场尽量避免在受热面上焊接临时铁件，已焊在受热面的承压部件上安装加固或起吊用的临时铁件均应割去，打磨光滑，但不应低于母材，且母材无割伤现象。
不锈钢和易裂母材还应用无损探伤检查表面，确认无裂纹。
3.8 属于金属监督范围内所有各部件、元件的钢号及材质均符合设计和制造文件的规定，并经核对无误。
合金钢元件、铸件和焊缝逐件进行光谱或其它相应方法的检查。
错用的材质已处理好，经验收合格。
3.9 锅炉本体各部件吊杆、吊架安装完成，经过调整符合要求。
3.10 锅炉内外部如炉顶、楼梯、平台、零M地坪、炉膛、冷灰斗、灰渣斗或捞渣机、水平烟道、低过、低再、省煤器及其灰斗已清理干净，无垃圾杂物。

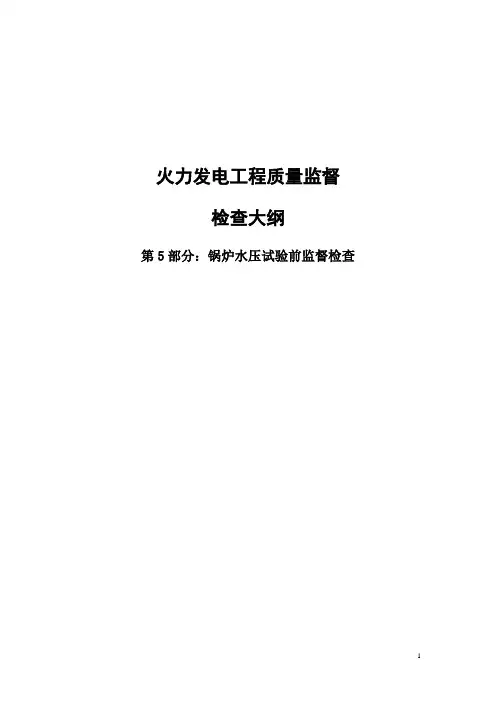

火力发电工程质量监督检查大纲第5部分：锅炉水压试验前监督检查目次1 总则2 监督检查依据3 监督检查应具备的条件.4 责任主体质量行为的监督检查4.1建设单位质量行为的监督检查4.2设计单位质量行为的监督检查4.3 监理单位质量行为的监督检查4.4施工单位质量行为的监督检查4.5检测试验机构质量行为的监督检查5 工程实体质量的监督检查5.1 锅炉本体基础的监督检查5.2 锅炉构架施工质量的监督检查5.3 锅炉承压部件及受热面的监督检查5.4 锅炉附属管道及附件的监督检查5.5 焊接及金属监督的监督检查5.6 验收及缺陷处理的监督检查6 质量监督检测1 总则1.0.1 本部分适用于火力发电工程锅炉水压试验前阶段的质量监督检查。
1.0.2 锅炉水压试验前监督检查范围为锅炉本体的全部承重结构、承压部件、受热面、参加水压试验的各类管道及参加水压试验临时系统等。
1.0.3 本部分所列检查内容应逐条检查，检查方式为重点抽查验证。
1.0.4 本阶段监督检查有采用新技术、新工艺、新流程、新装备、新材料的具体情况时，批准文件补充编制监督检查细则。
2 监督检查依据监督检查组在开展本部分监督检查工作时，监检人员英担按照专业划分，熟练掌握以下标准。
引进国外设备的工程，还需要熟悉和掌握合同约定的其他标准。
《特种设备安全法》国家主席令第四号《钢结构工程施工质量验收规范》GB 20205）《钢结构焊接规范》（GB 50661）《钢结构施工规范》（GB 50755）《锅炉安全技术监察规程》（TSG G0001）《锅炉安装监督检验规则》（TSG G7001）《电力工业锅炉压力容器监察规程》（DL 612）《电站锅炉压力容器检验规程》（DL 647）《电力建设施工技术规范第2部分锅炉机组》（DL 5190.2）《电力建设施工技术规范第5部分：管道及系统》（DL 5190.5）《火力发电厂金属技术监督规程》（DL/T 438）《电力设备监造技术导则》（DL/T 586）《火力发电厂异种钢焊接技术规程》（DL/T 752）《火力发电厂焊接技术规程》（DL/T 869）《火力发电厂工程测量技术规程》（DL/T 5001）《火力发电厂汽水管道设计技术规定》（DL/T 5054）《电力建设施工质量验收及评价规程第2部分锅炉机组》（DL/T5210.2）《电力建设施工质量验收及评价规程第5部分管道及系统》（DL/T5210.5）《电力建设施工质量验收及评价规程第7部分：焊接》（DL/T5210.7）《钢结构高强度螺栓连接技术规程》（JGJ 82）3 监督检查应具备的条件3.0.1 锅炉钢结构、承压部件及其附件、水压试验用临时系统安装完成，并验收签证。
#1锅炉水压试验前质量监督检查汇报材料XXXXXX有限责任公司2020年09月#1锅炉水压试验前质量监督检查汇报材料尊敬的各位领导、各位专家：上午好！欢迎对XXXXXXXXXXX一体化发电工程2×1000MW机组#1锅炉水压试验前进行质量监督检查。
#1锅炉从2016年11月30日第一根钢架开始吊装以来，水压范围内锅炉本体安装工作于2018年9月20日施工基本结束，具备进行锅炉整体水压试验的条件。
现将#1锅炉的有关情汇报如下：一、工程概况1、锅炉本体主要工作量及工程特点陕西XXXXXXXXXXX一体化项目电厂发电工程，其锅炉为东方锅炉厂设计、制造的超超临界参数、变压直流炉、对冲燃烧方式、固态排渣、单炉膛、一次再热、平衡通风、露天布置、全钢构架、全悬吊、π型锅炉、独立侧煤仓布置。
设计煤种为朱家峁煤矿，校核煤种为高兴庄煤矿，周边混合煤。
点火方式为双层等离子无油方式。
2、锅炉炉膛宽度为33973.4mm，深度为16828.4mm，高度为66000mm，冷灰斗的角度为55°，除渣口的喉口宽度为1289.7mm。
整个炉膛四周为全焊式膜式水冷壁，份上下两个部分。
下部水冷壁采用全焊接的螺旋上升膜式管屏，螺旋水冷壁采用内螺纹管。
上部水冷壁采用全焊接的垂直上升膜式管屏，螺旋水冷壁与上部垂直水冷壁的过渡方式采用中间混合集箱形式。
3、锅炉受热面总重约13000吨，材质主要有：20G、SA106-C、SA210-C、15CrMoG、12Cr1MoVG、T91、T92、TP347。
参与水压试验的安装焊口总数为57166只，一次合格率99.56％。
二、工程进度及水压试验方案介绍自2016年11月30日#1锅炉钢结构吊装以来，在XXXXXXXXXXX能源集团横山煤电有限公司、西北电力建设监理有限责任公司、东方锅炉厂有限公司、西北电力设计院、西安热工研究院有限公司等相关单位的支持和帮助下，XXXXXXXXXXXXXXXXXXXXXX项目部广大职工克服图纸深度不足、设备到货滞后、设备缺陷较多等种种不利因素，科学组织，精心施工，确保了水压试验这一重要里程碑节点的如期进行。
火电工程首次质量监督检查记录1. 引言本文档记录了对火电工程进行的首次质量监督检查的结果。
该检查是为了确保火电工程施工过程中的质量符合相关标准和要求，保证火电工程的安全可靠运行。
2. 检查概述•检查对象：火电工程•检查目的：评估火电工程的施工质量情况•检查时间：20XX年X月X日•检查地点：火电工程施工现场3. 检查内容3.1 施工进度通过对火电工程的施工计划和实际进度进行比对，评估施工进度是否符合预期。
具体检查内容包括： - 施工计划是否合理 - 工期安排是否合理 - 施工进度是否按计划进行 - 施工进展是否存在延误或加快的情况3.2 施工质量通过对火电工程施工过程中的关键节点进行抽样检查，评估施工质量是否符合相关标准和要求。
具体检查内容包括： - 基础施工情况 - 结构施工质量 - 设备安装质量 - 管道安装质量 - 电气工程施工质量3.3 安全生产通过对火电工程施工现场的安全措施进行检查，评估施工过程中的安全生产情况。
具体检查内容包括： - 安全防护设施是否到位 - 施工现场是否存在安全隐患 - 施工人员是否按照规定佩戴个人防护装备 - 施工人员是否接受过安全培训4. 检查结果4.1 施工进度根据检查，火电工程的施工进度基本符合预期，工期安排合理，目前没有延误或加快的情况。
4.2 施工质量根据抽样检查，火电工程的施工质量整体上符合相关标准和要求。
基础施工情况良好，结构施工质量符合要求，设备安装和管道安装质量良好，电气工程施工质量符合要求。
4.3 安全生产根据检查，火电工程施工现场的安全措施到位，安全防护设施完善。
目前施工现场没有安全隐患，施工人员按规定佩戴个人防护装备，并接受过安全培训。
5. 存在问题和建议5.1 存在问题根据检查结果，火电工程施工质量和安全生产情况整体良好，但仍存在以下问题： - 部分工序施工细节不够精细，需要加强工艺操作规范的贯彻执行。
- 部分施工人员在个人防护装备使用方面存在不规范情况，需要加强培训和监督。

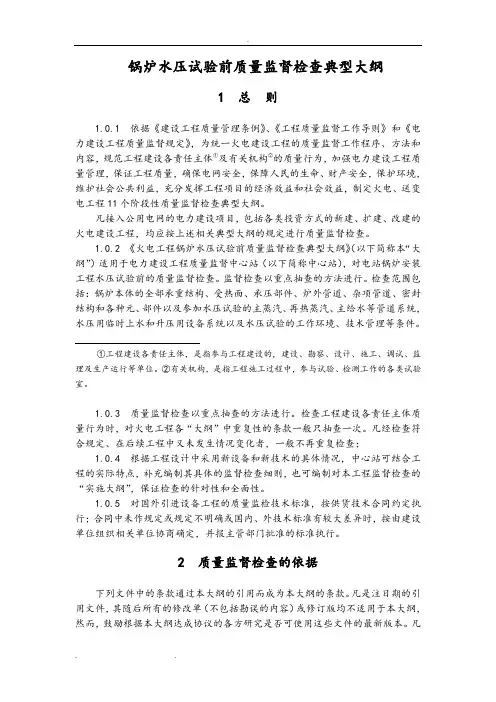

锅炉水压试验前质量监督检查典型大纲1 总则1.0.1 依据《建设工程质量管理条例》、《工程质量监督工作导则》和《电力建设工程质量监督规定》，为统一火电建设工程的质量监督工作程序、方法和内容，规范工程建设各责任主体①及有关机构②的质量行为，加强电力建设工程质量管理，保证工程质量，确保电网安全，保障人民的生命、财产安全，保护环境，维护社会公共利益，充分发挥工程项目的经济效益和社会效益，制定火电、送变电工程11个阶段性质量监督检查典型大纲。
凡接入公用电网的电力建设项目，包括各类投资方式的新建、扩建、改建的火电建设工程，均应按上述相关典型大纲的规定进行质量监督检查。
1.0.2 《火电工程锅炉水压试验前质量监督检查典型大纲》（以下简称本“大纲”）适用于电力建设工程质量监督中心站（以下简称中心站），对电站锅炉安装工程水压试验前的质量监督检查。
监督检查以重点抽查的方法进行。
检查范围包括：锅炉本体的全部承重结构、受热面、承压部件、炉外管道、杂项管道、密封结构和各种元、部件以及参加水压试验的主蒸汽、再热蒸汽、主给水等管道系统，水压用临时上水和升压用设备系统以及水压试验的工作环境、技术管理等条件。
①工程建设各责任主体，是指参与工程建设的，建设、勘察、设计、施工、调试、监理及生产运行等单位。
②有关机构，是指工程施工过程中，参与试验、检测工作的各类试验室。
1.0.3 质量监督检查以重点抽查的方法进行。
检查工程建设各责任主体质量行为时，对火电工程各“大纲”中重复性的条款一般只抽查一次。
凡经检查符合规定、在后续工程中又未发生情况变化者，一般不再重复检查；1.0.4 根据工程设计中采用新设备和新技术的具体情况，中心站可结合工程的实际特点，补充编制其具体的监督检查细则，也可编制对本工程监督检查的“实施大纲”，保证检查的针对性和全面性。
1.0.5 对国外引进设备工程的质量监检技术标准，按供货技术合同约定执行；合同中未作规定或规定不明确或国内、外技术标准有较大差异时，按由建设单位组织相关单位协商确定，并报主管部门批准的标准执行。
电力建设工程质量监督检查典型大纲（火电、送变电部分）火电工程锅炉水压试验前质量监督检查典型大纲1总则1.0.1依据《建设工程质量管理条例》、《工程质量监督工作导则》和《电力建设工程质量监督规定》，为统一火电建设工程的质量监督工作程序、方法和内容，规范工程建设各责任主体①及有关机构②的质量行为，加强电力建设工程质量管理，保证工程质量，确保电网安全，保障人民的生命、财产安全，保护环境，维护社会公共利益，充分发挥工程项目的经济效益和社会效益，制定火电、送变电工程11个阶段性质量监督检查典型大纲。
凡接人公用电网的电力建设项目，包括各类投资方式的新建、扩建、改建的火电建设工程，均应按上述相关典型大纲的规定进行质量监督检查。
1.0.2《火电工程锅炉水压试验前质量监督检查典型大纲》（以下简称本《大纲》）适用于电力建设工程质量监督中心站（以下简称中心站），对电站锅炉安装工程水压试验前的质量监督检查。
监督检查以重点抽查的方法进行。
检查范围包括：锅炉本体的全部承重结构、受热面、承压部件、炉外管道、杂项管道、密封结构和各种元、部件以及参加水压试验的主蒸汽、再热蒸汽、主给水等管道系统，水压用临时上水和升压用设备系统以及水压试验的工作环境、技术管理等条件。
1.0.3质量监督检查以重点抽查的方法进行。
检查工程建设各责任主体质量行为时，对火电工程各《大纲》中内容相同的条款一般只抽查一次。
凡经检查符合规定、在后续工程中又未发生情况变化者，一般不再重复检查。
1.0.4根据工程设计中采用新设备和新技术的具体情况，中心站可结合工程的实际特点，补充编制其具体的监督检查细则，也可编制对本工程监督检查的实施大纲，保证检查的针对性和全面性。
1.0.5对国外引进设备工程的质量监检技术标准，按供货技术合同约定执行；合同中未作规定或规定不明确或国内、外技术标准有较大差异时，按由建设单位组织相关单位协商确定，并报主管部门批准的标准执行。
2质量监督检查的依据下列文件中的条款通过本大纲的引用而成为本大纲的条款。
