电气安装和接线规范.doc

电气安装规范要求以下是电气安装的一些规范要求，以确保安装的电气设备符合安全标准和操作要求。

1. 电气设备选择- 在选择电气设备时，应根据项目需求、环境条件和安全标准来确定相应的电气设备。

- 所选设备应具备合适的额定电压、额定电流和工作环境温度范围。

2. 电气设备安装- 安装电气设备时，应按照设备制造商提供的安装指南进行操作。

- 所有设备和配件的安装应符合国家电气安装标准和相关法规要求。

- 安装应避免电气设备直接暴露在潮湿、尘土或腐蚀性气体的环境中。

3. 电气线缆安装- 电气线缆的安装应采用合适的线缆槽、绝缘套管或金属管等保护措施。

- 线缆应安装在保护罩或固定托架上，以防止机械损坏。

- 线缆应避免过度拉伸或扭曲，以保证其良好的连接性能和电气绝缘。

4. 电气接线和连接- 所有电气接线和连接应使用合适的电气连接器和绝缘材料。

- 接线应按照电气图纸和接线图进行正确连接，并进行必要的测试和验证。

- 接线点应保持干净、干燥，并注意防止短路和电气火灾的风险。

5. 地线和接地系统- 所有电气设备应具备良好的接地系统，以确保人身安全和设备保护。

- 接地电阻应符合国家标准，并进行定期检查和测试。

- 地线和接地系统应避免与其他电气线路或导体接触。

6. 电气安全检查- 安装完电气设备后，应进行全面的电气安全检查，确保设备的正常运行和安全性。

- 检查包括电气设备的外观、接线、绝缘等方面。

- 各设备和线路应进行必要的标识和标示，以方便维护和故障排查。

以上是电气安装的规范要求，希望能够帮助您进行电气设备的安全安装和运行。

若有任何问题，请及时咨询相关专业人士。

电气安装接线图规范
电气安装接线图规范一般情况下，电气安装图和原理图需配合起来使用。

绘制电气安装图应遵循的主要原则如下:
1、必须遵循相关国家标准绘制电气安装接线图。

2、各电器元器件的位置、文字符号必须和电气原理图中的标注一致，同一个电器元件的各部件(如同一个接触器的触点、线圈等)必须画在一起，各电器元件的位置应与实际安装位置一致。

3、不在同一安装板或电气柜上的电器元件或信号的电气连接一般应通过端子排连接，并按照电气原理图中的接线编号连接。

4、走向相同、功能相同的多根导线可用单线或线束表示。

画连接线时，应标明导线的规格、型号、颜色、根数和穿线管的尺寸。

电器元件布置图规范
电器元器件布置图的设计应遵循以下原则:
1.必须遵循相关国家标准设计和绘制电器元件布置图。

2.相同类型的电器元件布置时，应把体积较大和较重的安装在控制柜或面板的下方。

3.发热的元器件应该安装在控制柜或面板的上方或后方，但热继电器一般安装在接触器的下面，以方便与电机和接触器的连接。

4.需要经常维护、整定和检修的电器元件、操作开关、监视仪器仪表，其安装位置应高低适宜，以便工作人员操作。

5.强电、弱电应该分开走线，注意屏蔽层的连接，防止干扰的窜入。

电器元器件的布置应考虑安装间隙，并尽可能做到整齐、美观。

电气工艺安装与接线工艺设计规范1.引言2.设计原则-安全性原则：保证设备和工作环境的安全，预防事故和安全故障的发生。

-可靠性原则：确保设备运行稳定可靠，避免因电气问题导致的工作中断。

-经济性原则：合理利用资源，降低成本，提高效益。

3.设备选择与安装3.1设备选择电气设备的选择应根据工作环境和使用要求进行评估，满足以下要求：-设备应具有防护等级和耐用性，适应所在环境的工作温度、湿度和腐蚀等特点。

-设备应符合国家相关标准和规定，具有合格证明，并符合使用要求。

3.2设备安装电气设备安装应遵循以下原则：-安装位置应方便维修，并保持通风良好，防止过热。

-设备应固定牢固，防止震动和外力影响。

-设备的外壳和绝缘材料应与其他设备或结构物保持安全距离，以防止发生电火花或引发短路。

4.接线方式与要求4.1接线方式电气设备的接线方式可以根据具体要求选择以下几种：-直接连接：适用于功率小、线路简单的设备。

-插座连接：适用于设备需要频繁移动或更换的场合。

-终端块接线：适用于线缆比较复杂、需要多路连接的场合。

4.2接线要求-接线应符合国家相关标准和规定，包括导线截面、导线颜色、接线端子的规格等。

-接线端子应保持牢固可靠，并进行适当的防护，防止腐蚀和松动。

-接线电缆应保持合适的长度，不应过长或过短，以避免电缆过度张拉或过度弯曲导致的性能下降或损坏。

5.维护与检修维护与检修是确保电气设备安全运行的重要环节，应遵循以下原则：-定期检查电气设备的运行状态，包括电气连接的紧固性、绝缘状况等。

-发现问题及时处理，保证设备的正常运行。

-进行定期的设备维护，包括清洁、润滑等。

6.总结电气工艺安装与接线工艺设计规范是确保电气设备安全运行的重要依据。

设计时应遵循安全性、可靠性和经济性原则，选择适当的设备并正确安装。

接线时应符合规范要求，确保接线可靠。

维护与检修也是确保设备运行的重要环节。

只有严格按照规范要求进行设计、安装和维护，才能保证电气设备的安全运行，提高工作效率。

导线连接的基本要求1、连接点处接触紧密，接触电阻小,稳定性好，与同长度同截面导线的电阻比应不大于1-1.2倍；2、接头的机械强度应不小于导线机械强度的80—90％；3、耐腐蚀，对于铝与铝连接，如采用熔焊法,主要防止残余熔剂或熔渣的化学腐蚀，对于铝与铜联系，主要防止电腐蚀；4、不同线号的导线及不同金属的导线不得在受张力的地方连接；5、接头的绝缘强度应与导线的绝缘强度一样；6、铜铝线连接时必须采用铜铝接头或压接，不准用自缠自的方法；7、导线的连接应采用压接或焊接(管压接法、电阻焊法、气焊法、封端连接）;8、单股小截面铜、铝导线联接时,可将铜线涮锡后再相互联接，6平方毫米以下铜导线可采用缠绕法连接;9、铝绞线在档距中间连接时必须采用压接、钳接、绞接管，在引流处可采用跳线夹或瓶勾线夹.1。

电气设备应有足够的电气间隙及爬电距离以保证设备安全可靠的工作（见表E）。

电气间隙是指在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。

即在保证电气性能稳定和安全的情况下，通过空气能实现绝缘的最短距离。

爬电距离是指沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径。

即在不同的使用情况下，由于导体周围的绝缘材料被电极化,导致绝缘材料呈现带电现象。

此带电区（导体为圆形时,带电区为环形）的半径，即为爬电距离。

2。

电气元件及其组装板的安装结构应尽量考虑进行正面拆装。

3. 如有可能,元件的安装紧固件应做成能在正面紧固及松托.4。

各电器元件应能单独拆装更换，而不影响其他元件及导线束的固定.5. 发热元件宜安装在散热良好的地方,两个发热元件之间的连线应采用耐热导线或裸铜线套瓷管.6。

二极管、三极管及可控硅、矽堆等电力半导体，应将其散热面或散热片的风道呈垂直方向安装，以利散热。

7. 电阻器等电热元件安装一般应安装在箱子的上方,安装方向及位置应考虑到利于散热并尽量减少对其它元件的热影响。

8. 柜内的PLC等电子元件的布置要尽量远离主回路、开关电源及变压器，不得直接放置或靠近柜内其他发热元件的对流方向。

施工电气设备安装与接线规范及验收标准第一节：施工电气设备安装前的准备工作在进行电气设备的安装前，必须进行充分的准备工作。

首先，需要根据工程设计图纸和相关规范，制定出详细的施工方案和工艺流程。

其次，要对安装现场进行检查和整理，确保施工环境符合安装要求。

同时，还需要对所需的电气设备进行检查和测试，确保其质量合格。

第二节：电气设备的安装步骤电气设备的安装应按照规范和要求进行，以确保其安全性和可靠性。

首先，需要进行设备基础的施工和安装。

然后，进行设备的定位和固定工作，确保设备位置正确且固定可靠。

接下来，进行设备的接线和连接工作，注意保持接线的整齐和准确。

最后，进行设备的调试和测试，确保设备运行正常。

第三节：电气设备的接线规范电气设备的接线是保证其正常运行的重要环节。

在接线过程中，需要遵循一些规范和原则。

首先，要按照设备的接线图和相关说明进行接线，不得随意更改和乱接。

其次，要注意接线的颜色一致性，确保正、负极等线路的区分清晰。

同时，需要采取有效的接线保护措施，如使用绝缘套管和接线盒等。

最后，要进行接线的牢固性检查，确保接线紧固可靠。

第四节：电气设备安装的验收标准电气设备安装完成后，需要进行验收工作，以确保其符合相关标准和要求。

首先，要进行设备的外观检查，包括外壳是否完好、标识是否清晰等。

其次，要进行设备的电气参数检测，包括电压、电流、功率等参数是否符合设计要求。

同时，还要进行设备的绝缘性能检测，确保设备的绝缘阻抗正常。

最后，要进行设备的运行测试，模拟实际使用情况下的操作和运行，确保设备运行正常。

第五节：电气设备安装中的安全注意事项在电气设备的安装过程中，必须注意安全问题，以确保工作人员的人身安全和设备的安全性。

首先，要进行必要的安全培训和防护措施的落实，确保工作人员熟悉安全规范和操作流程。

其次，要进行现场的安全检查和整理，清除安全隐患和防止意外发生。

同时，要使用符合标准的工具和设备，确保施工质量和安全可靠。

配电箱施工中的安装要求和电气接线规范随着电气设备的广泛应用，配电箱施工显得越来越重要。

本文将从安装要求和电气接线规范两个方面，探讨配电箱施工中需要遵守的相关规定。

一、安装要求1.1 选址安装配电箱的选址应根据使用环境和布线要求进行合理选择。

首先需要确保配电箱安装位置远离易燃易爆场所、水源和湿度过高的区域。

其次，要避免与其他设备相冲突，保证周围空间留有足够的安全距离，方便进行维护和操作。

最后，还要考虑通风、排烟等因素，确保配电箱安装的环境良好。

1.2 外观检查在进行配电箱安装前，应进行外观检查。

主要内容包括箱体外观是否完整、漆面是否有脱落、铆接钉是否松动、门锁是否牢固等。

如发现问题，应及时修复或更换。

外观检查的目的是确保配电箱的质量符合标准，避免施工后出现问题。

1.3 接地要求为了确保电气设备的安全可靠运行，配电箱的接地是必不可少的。

接地线应符合相关规范要求，接地电阻不应大于规定值。

在安装过程中，要确保接地线与配电箱的接地端子良好接触，牢固可靠，并与建筑物的大地接触良好。

同时，还需要进行接地线的专门测验，确保接地的效果符合标准。

二、电气接线规范2.1 线缆选择配电箱的电气接线要求使用优质的线缆材料，并根据不同的电流负荷选择合适的线径。

一般情况下，电源线和负载线需采用不同颜色的线缆，以便于维护和操作。

在选择线缆时，还要考虑线缆的耐抗拉、耐磨损等性能指标，确保线缆的使用寿命和可靠性。

2.2 绝缘处理电气接线的一个重要环节是绝缘处理。

所有的裸露导线和接线端子必须经过绝缘处理，以防止导线之间的短路或漏电现象。

常见的绝缘处理方法有绝缘胶带、绝缘套管等。

在绝缘处理时，要确保绝缘材料与线缆表面的贴合度良好，并进行适当的固定，防止绝缘材料脱落。

2.3 接线端子选择在进行电气接线时，正确选择接线端子也是非常重要的。

接线端子应具备良好的导电性能、耐腐蚀性能，并能够适应不同规格的导线。

在选择接线端子时，要根据实际需求选择合适的型号和规格，避免因接线端子选取不当导致接触不良、线缆松动等问题。

电气接线最新标准规范电气接线是确保电气设备安全运行的关键环节。

随着技术的发展和安全标准的提高，电气接线的标准规范也在不断更新。

以下是电气接线的最新标准规范内容：电气接线工作必须遵循国家和行业的相关标准，确保接线的安全性和可靠性。

以下是电气接线的最新标准规范要点：1. 材料选择：- 电线应选择符合国家标准的铜芯或铝芯电缆。

- 接线端子、绝缘材料等配件也应符合相应的安全标准。

2. 接线方式：- 接线应采用规范的接线方法，如焊接、压接或螺丝固定等。

- 接线过程中应避免损伤导线绝缘层。

3. 接线颜色：- 接线颜色应遵循国际标准，如火线通常使用红色或棕色，零线使用蓝色，地线使用黄绿相间。

4. 接线标识：- 所有接线点应有清晰的标识，包括电线类型、用途和连接设备。

5. 安全距离：- 接线时，不同电压等级的电线之间应保持足够的安全距离，避免电磁干扰。

6. 防护措施：- 接线盒、开关等电气设备应安装在适当的位置，并采取防尘、防水等防护措施。

7. 接地要求：- 所有电气设备必须有良好的接地，以防止电气故障和漏电事故。

8. 接线测试：- 接线完成后，应进行严格的测试，包括绝缘电阻测试、接地电阻测试等，确保接线符合安全标准。

9. 维护与检查：- 定期对电气接线进行检查和维护，及时发现并解决潜在的安全隐患。

10. 培训与资质：- 从事电气接线工作的人员必须经过专业培训，并持有相应的资质证书。

电气接线工作是一项专业性很强的工作，必须严格按照最新的标准规范执行，以确保人员和设备的安全。

请根据具体的应用场景和设备要求，参考最新的电气接线标准规范进行操作。

在实际操作中，还应结合现场实际情况，灵活运用规范，确保电气系统的安全稳定运行。

第1篇第一章总则第一条为确保电气工程安装质量，保障人身和财产安全，依据《中华人民共和国建筑法》、《建设工程质量管理条例》等法律法规，结合电气工程安装的特点，制定本规程。

第二条本规程适用于新建、改建、扩建的各类建筑物、构筑物电气工程安装工程。

第三条电气工程安装应遵循以下原则：（一）安全第一、预防为主；（二）质量为本、持续改进；（三）科学管理、合理施工；（四）节能环保、绿色施工。

第四条电气工程安装应严格执行国家和行业相关标准、规范，确保工程质量。

第二章施工准备第五条施工单位应具备相应的资质，施工人员应持证上岗。

第六条施工单位应编制电气工程安装施工组织设计，明确施工方案、施工工艺、质量保证措施、安全措施等。

第七条施工单位应根据工程特点，对施工人员进行技术交底，确保施工人员了解工程要求、施工工艺和质量标准。

第八条施工单位应确保施工现场具备以下条件：（一）施工场地平整、排水畅通；（二）施工道路畅通，临时设施齐全；（三）施工现场围挡、警示标志等安全设施完善；（四）施工用电、用水、用气等条件满足施工需求。

第九条施工单位应提前做好材料、设备、工具的准备工作，确保施工过程中所需物资齐全。

第三章施工工艺第十条电气工程安装施工工艺应遵循以下步骤：（一）施工测量；（二）埋设电缆、管道；（三）安装配电箱、控制箱；（四）敷设电缆、线路；（五）安装电气设备；（六）调试与试运行；（七）验收与交付。

第十一条施工测量：（一）施工前应进行现场测量，确定线路走向、设备位置；（二）测量应使用精度符合要求的测量仪器；（三）测量结果应准确无误，并做好记录。

第十二条埋设电缆、管道：（一）电缆、管道埋设前应进行现场检查，确保埋设位置符合设计要求；（二）电缆、管道埋设应遵循先深后浅、先远后近的原则；（三）电缆、管道埋设后应进行回填、夯实，确保稳定。

第十三条安装配电箱、控制箱：（一）配电箱、控制箱安装前应进行现场检查，确保设备符合设计要求；（二）配电箱、控制箱安装应牢固、平稳；（三）配电箱、控制箱内接线应规范、整洁。

电气工艺安装与接线工艺设计规范电气工艺安装与接线工艺设计规范是电气工程设计与安装的重要组成部分。

电气工程作为现代化建设的重要领域，其安全性与可靠性至关重要。

因此，必须严格遵循相关的规范和标准，进行电气工艺安装与接线工艺的设计，以确保电气设备能够长期安全、可靠地运转。

1. 电气工艺安装设计规范电气工艺安装设计规范是指对电气设备的安装进行规范化、标准化的设计。

其主要内容包括：设备选型、布局、安装、接地和保护等。

（1）设备选型设备选型是指根据工作条件要求，对电气设备进行合理的选择和匹配。

在选择电气设备时，应该考虑到设备的电气性能、运行环境条件、安全性能、维护保养等方面。

同时，根据不同的设备，也需要按照规定的安装要求和空间限制来选择不同的型号和规格。

（2）布局电气设备的布局是指将电气设备按照一定的布置次序，在特定的空间范围内布置、排列。

在进行电气设备的布局设计时，需要考虑到电气设备的功能需求、公共用地、建筑结构、通道设施等方面因素，并确保符合规定的安全距离。

（3）安装电气设备的安装是指将电气设备按照规定的要求和安全距离安装到指定位置上。

要求安装人员在安装设备的过程中，严格遵循安装规定并确保设备安装牢固、稳定，电路清晰明了。

（4）接地电气设备的接地是指将电气设备所用金属部件的接地电位相同且无电阻地与大地连接。

电气设备的接地应该满足安全规定，保证设备运行的可靠性。

（5）保护电气设备的保护系统是指在电气设备运行过程中进行安全保护的一系列设备。

包括保护电气设备安全的装置，如断路器、保险丝、过压保护、漏电保护等。

2. 接线工艺设计规范接线工艺设计规范是指将电气设备的各种电缆、线路进行合理连接的设计，以确保电路稳定、可靠、安全、灵活。

其主要内容包括：接线方式、接线节点、接地保护等。

（1）接线方式接线方式是指将电气设备之间的线路进行连接的方式。

根据不同的电气设备和电路，可以采用不同的接线方式。

如接线盒、插头式接点、端子连接等。

电气接线的规范要求与注意事项在电气设备的安装和使用过程中，电气接线起着至关重要的作用。

合理、规范的电气接线不仅能够确保设备的正常运行，还能提高使用安全性。

因此，在进行电气接线时，必须遵守一定的规范要求，并注意一些重要的事项。

一、规范要求在进行电气接线时，必须满足以下规范要求：1. 选择合适的导线规格：导线的规格应根据电流负载和线路长度来选择。

太细的导线会导致线路过热，而太粗的导线则会造成资源浪费。

根据实际需要计算并选择适当的导线规格。

2. 使用合格的电阻电力设备：为了确保接线的安全性和可靠性，必须使用符合国家标准的电阻电力设备。

这些设备经过严格测试和认证，保证其质量和性能符合要求。

3. 采用正确的接线方式：根据不同的场合和线路要求，选择正确的接线方式，例如并联、串联和星型接线等。

同时，要确保接线紧固可靠，避免导线脱落或接触不良。

4. 进行正确的接地连接：对于需要接地的电气设备，接地连接非常重要。

必须按照规范要求，将设备正确地接地，确保电流能够正常地流回地面，防止电击等安全事故的发生。

5. 使用标准的绝缘材料：绝缘材料在电气接线中起着关键的作用。

必须使用符合国家标准的绝缘材料，确保对电流的良好绝缘，并防止绝缘老化、破损等情况。

二、注意事项除了规范要求外，进行电气接线时还需注意以下事项：1. 安全第一：在进行电气接线时，必须注重安全。

在操作前，要确保断开电源，避免触电事故的发生。

同时，要佩戴绝缘手套和安全帽，并遵循安全操作流程。

2. 防止潮湿和腐蚀：电气设备容易受到潮湿和腐蚀的影响，因此在接线过程中要防止水汽进入设备。

可以使用防潮、防腐蚀的绝缘材料，或者将设备安装在干燥通风的位置。

3. 避免过载：在进行电气接线时，要合理安排电流负载，避免发生过载现象。

如果负载过大，可能会导致线路过热、设备损坏甚至起火。

4. 定期检查和维护：为了确保电气接线的正常运行，需要定期检查和维护。

检查时应注意导线的连接是否松动、绝缘是否完好等问题，并及时进行处理。

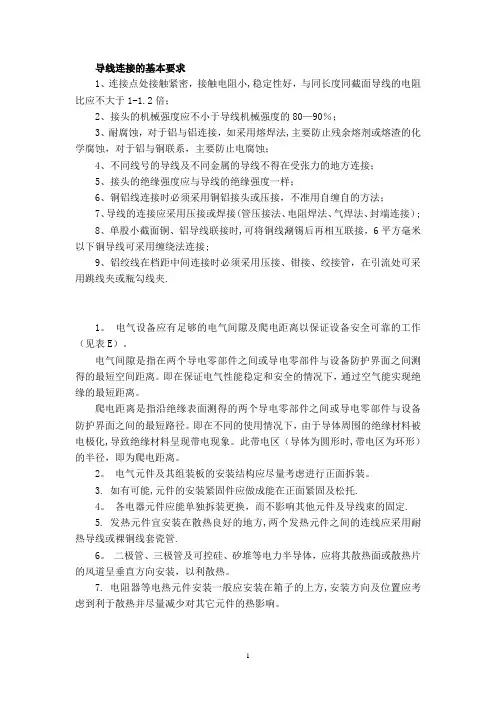

导线连接的基本要求1、连接点处接触紧密，接触电阻小，稳定性好，与同长度同截面导线的电阻比应不大于1-1.2倍；2、接头的机械强度应不小于导线机械强度的80-90%；3、耐腐蚀，对于铝与铝连接，如采用熔焊法，主要防止残余熔剂或熔渣的化学腐蚀，对于铝与铜联系，主要防止电腐蚀；4、不同线号的导线及不同金属的导线不得在受张力的地方连接；5、接头的绝缘强度应与导线的绝缘强度一样；6、铜铝线连接时必须采用铜铝接头或压接，不准用自缠自的方法；7、导线的连接应采用压接或焊接（管压接法、电阻焊法、气焊法、封端连接）；8、单股小截面铜、铝导线联接时，可将铜线涮锡后再相互联接，6平方毫米以下铜导线可采用缠绕法连接；9、铝绞线在档距中间连接时必须采用压接、钳接、绞接管，在引流处可采用跳线夹或瓶勾线夹。

1.电气设备应有足够的电气间隙及爬电距离以保证设备安全可靠的工作（见表E）。

电气间隙是指在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。

即在保证电气性能稳定和安全的情况下，通过空气能实现绝缘的最短距离。

爬电距离是指沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径。

即在不同的使用情况下，由于导体周围的绝缘材料被电极化，导致绝缘材料呈现带电现象。

此带电区（导体为圆形时，带电区为环形）的半径，即为爬电距离。

2.电气元件及其组装板的安装结构应尽量考虑进行正面拆装。

3.如有可能，元件的安装紧固件应做成能在正面紧固及松托。

4.各电器元件应能单独拆装更换，而不影响其他元件及导线束的固定。

5.发热元件宜安装在散热良好的地方，两个发热元件之间的连线应采用耐热导线或裸铜线套瓷管。

6.二极管、三极管及可控硅、矽堆等电力半导体，应将其散热面或散热片的风道呈垂直方向安装，以利散热。

7.电阻器等电热元件安装一般应安装在箱子的上方，安装方向及位置应考虑到利于散热并尽量减少对其它元件的热影响。

8.柜内的PLC等电子元件的布置要尽量远离主回路、开关电源及变压器，不得直接放置或靠近柜内其他发热元件的对流方向。

电气控制柜元件安装接线配线的规范（图解）1 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。

适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装(如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮0.6-2.0紧急操作件0.8-1.6组装产品应符合以下条件：操作方便。

元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。

维修容易。

能够较方便地更换元器件及维修连线。

各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。

保证一、二次线的安装距离。

1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

1.12 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。

下图为错误接法1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。

1.14 接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。

a) 端子的标识1.15 标号应完整、清晰、牢固。

标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件1.17 保护接地连续性保护接地连续性利用有效接线来保证。

电气安装工程技术规范【最新版】引言本文档是针对电气安装工程的技术规范，旨在保障电气安装的质量和安全。

本规范适用于各类电气安装工程项目。

规范范围本规范涵盖了以下方面的内容：1. 电气设备选型与安装要求2. 电缆敷设和布线规范3. 电气线路接线和绝缘规格4. 安全用电和接地保护要求5. 照明设施安装规范6. 电气设备运行和维护要求电气设备选型与安装要求1. 选取合适的电气设备，确保符合项目需求和技术要求。

2. 安装电气设备时，应按照相关标准和规定进行，确保安装质量和安全性。

电缆敷设和布线规范1. 电缆敷设应符合相关规范，确保电缆的防火、防水和机械保护。

2. 电缆的布线应考虑电气负载、热量、距离和防火要求，确保安全可靠。

电气线路接线和绝缘规格1. 电气线路的接线应严格按照相关标准和规范进行，确保接触可靠、导电良好。

2. 电气线路绝缘应符合要求，以防止漏电和触电事故的发生。

安全用电和接地保护要求1. 电气安装应符合国家和地区的安全用电标准，确保用电安全。

2. 接地装置应合理设计和布线，确保电气设备的接地可靠、有效。

照明设施安装规范1. 照明设施的选型、布置和安装应符合照明要求和相关标准。

2. 照明设施的安装位置和高度应考虑人员活动和安全要求。

电气设备运行和维护要求1. 电气设备的运行和维护应按照设备制造商的要求进行，确保设备正常运行和延长寿命。

2. 定期检查和维护电气设备，确保设备的安全和可靠性。

结论本文档提供了电气安装工程的技术规范，包括电气设备选型与安装要求、电缆敷设和布线规范、电气线路接线和绝缘规格、安全用电和接地保护要求、照明设施安装规范以及电气设备运行和维护要求等方面的内容。

所有工程项目应按照本规范进行实施，以确保电气安装的质量和安全。

电气线路安装规范电气线路安装规范是指在进行电气线路安装过程中需要遵循的标准和规范。

电气线路安装规范的目的是确保电气设备的安全运行，保护人身安全，防止火灾事故的发生。

一、施工前准备1. 施工前必须进行详细的现场勘测和规划，制定施工方案。

2. 施工前必须确定施工人员的技术资质，并提供必要的培训和安全教育。

3. 施工前必须组织施工人员进行安全技术交底，明确工作要求和安全注意事项。

二、材料选择1. 所选用的线缆、导线、电缆应符合国家或行业标准，具有相应的耐火、耐热、耐腐蚀等性能要求。

2. 线缆、导线、电缆的引出线头，必须使用专用绝缘套管，确保电气连接的可靠、安全。

三、线路敷设1. 在敷设电气线路之前，必须清理道路上的障碍物和污物，确保线路走向清晰，避免潜在隐患。

2. 固定电气线路时必须采取适当的夹具和支架，保持线路的稳固。

四、接线箱安装1. 安装接线箱时必须注意接地导线的正确接法，确保电气设备的接地可靠。

2. 接线箱内的导线必须整齐、规范，避免交叉、杂乱，确保维修和检修的便捷。

五、接线1. 在进行电气设备的接线工作时，必须按照电气装置的接线图进行接线，并核对无误后进行通电测试。

2. 严禁重负载、低压线与控制线、高压线混错接。

六、绝缘和接地1. 接地电阻应符合国家或行业标准的要求，确保接地系统的可靠性。

2. 线缆、导线、电缆的绝缘电阻应符合国家或行业标准，以确保电气设备的安全运行。

七、保护装置1. 电气线路应配备合适的过载保护、短路保护和漏电保护装置，以防止电气设备的损坏和火灾事故的发生。

2. 保护装置的选择和设置必须符合国家或行业标准的要求，确保保护装置的可靠性。

八、安全标志和警示1. 在电气线路安装过程中，必须设置相关的安全标志和警示语，以提醒人们注意安全事项。

2. 安全标志和警示语必须明确、清晰，容易辨认和理解。

九、验收和整改1. 在电气线路安装完成后，必须进行相关的验收和测试工作，确保线路的质量和安全性。

电气安装工程规范1 一般规定1.1 本章适用于住宅单相人户配电箱户表后的室内电路布线及电器、灯具安装。

1.2 电气安装施工人员应持证上岗。

1.3 配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。

1.4 配线时，相线与零线的颜色应不同；同一住宅相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）必须用黄绿双色线。

1.5 电路配管、配线施工及电器、灯具安装除遵守本规定外，尚应符合国家现行有关标准规范的规定。

1.6 工程竣工时应向业主提供电气工程竣工图。

2 主要材料质量要求2.1 电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。

2.2 电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。

2.3 塑料电线保护管及接线盒必须是阻燃型产品，外观不应有破损及变形。

2.4 金属电线保护管及接线盒外观不应有折扁和裂缝，管内应无毛刺，管口应平整。

2.5 通信系统使用的终端盒、接线盒与配电系统的开关、插座，宜选用同一系列产品。

3 施工要点3.1 应根据用电设备位置，确定管线走向、标高及开关、插座的位置。

3.2 电源线配线时，所用导线截面积应满足用电设备的最大输出功率。

3.3 暗线敷设必须配管。

当管线长度超过15m或有两个直角弯时，应增设拉线盒。

3.4 同一回路电线应穿入同一根管内，但管内总根数不应超过8根，电线总截面积（包括绝缘外皮）不应超过管内截面积的40%.3.5 电源线与通讯线不得穿入同一根管内。

3.6 电源线及插座与电视线及插座的水平间距不应小于500mm.3.7 电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm.3.8 穿入配管导线的接头应设在接线盒内，接头搭接应牢固，绝缘带包缠应均匀紧密。

3.9 安装电源插座时，面向插座的左侧应接零线（N），右侧应接相线（L），中间上方应接保护地线（PE）3.10 当吊灯自重在3kg及以上时，应先在顶板上安装后置埋件，然后将灯具固定在后置埋件上。

电气设备工程中的接线规范要求一、引言电气设备工程中的接线规范要求是确保电气设备安全运行的重要保障。

它为电气设备的安装、维护、检修和运行提供了指导和依据。

本文将介绍电气设备工程中的接线规范要求，以及其在实际工程中的应用。

二、接线规范的重要性电气设备的接线规范是保证设备正常运行、避免事故的重要因素之一。

准确地按照接线规范进行工作可以确保电气设备的可靠性和安全性。

不遵守接线规范往往会导致电设备的故障，甚至是事故的发生。

因此，严格遵守接线规范是每个电气工程师的职责和使命。

三、接线规范的基本要求1. 线路标识要清晰每一条电缆、导线都应该有明确的标识，方便工程师进行维护和运维工作。

标识应包括线路名称、用途、电压等信息。

标识的字体应清晰可见，不可模糊，以防混淆和误操作。

2. 接线端子要牢固所有的电气设备都有接线端子，这是电气信号传递的关键部分。

接线端子要选用质量良好的产品，确保接线的牢固性和可靠性。

在接线前，应检查端子是否干净、光滑，无松动或氧化现象。

3. 接线要规范在实际接线过程中，应遵循统一的标准，确保接线的规范性和一致性。

例如，应遵循颜色代码标准，将不同电压等级的导线颜色区分开；同时，应使用合适的接线工具，适当地压接接线端子，保证连接紧密可靠。

4. 接地要可靠良好的接地是电气设备安全运行的前提条件。

接地电阻应符合国家标准要求，确保电流能够迅速通过接地线路排除，以避免电气设备遭受雷击、感应电压等问题。

同时，接地线应有良好的导电性能，接地电极应埋深适宜，避免氧化或腐蚀。

5. 安全设施要完备电气设备工程中的接线规范要求也包括安全设施的设置。

例如，应设置过载保护装置、漏电保护装置和接地保护装置，以确保电气设备在异常情况下能够及时切断电源，避免对设备和人员造成伤害。

四、接线规范的实际应用电气设备工程中的接线规范并不仅仅存在于书本上，它们需要在实际工程中得到贯彻执行。

在实际工程中，电气工程师应遵循以下要求：1. 严格按照设计图纸进行接线；2. 注意接线的细节，如接线端子的选择、固定和标识；3. 确保设备的接地符合要求，并做好接地电阻的测试；4. 对接线进行验收测试和巡视，确保接线的质量和可靠性；5. 做好相关记录，以备日后维护和检修。

电气设备安装规范电气设备的安装是一个非常重要的环节，它直接关系到电气系统的安全稳定运行。

为了确保电气设备的正确安装和使用，减少事故的发生，制定了一系列的安装规范。

本文将从电气设备安装的前期准备、安装过程中的注意事项以及后期检验与维护等方面进行论述。

一、前期准备电气设备安装的前期准备是安装过程中不可或缺的一环。

首先，需要设计一个合理的电气布置图，明确电气设备的位置和布线方式。

在进行布线时，应遵循电气设备的额定功率和电流，合理设计线路的容量。

其次，应仔细选择电气设备的品牌和型号，确保其质量和性能达到国家的相关标准。

最后，还要对安装环境进行检测和分析，确保环境温度、湿度等指标符合电气设备的要求。

二、安装过程中的注意事项在电气设备的安装过程中，有一些重要的注意事项需要遵守。

首先，安装人员应具备足够的专业知识和技能，严格按照电气设备的安装说明进行操作。

其次，要注意安全防护措施，确保人员和设备的安全。

例如，在进行高空安装时，必须固定好支架和安全带，避免高空坠落事故的发生。

同时，在进行电气设备的接线时，应切断电源，避免触电事故的发生。

此外，还需要注意防止设备受到机械振动、过载电流以及短路等外界因素的干扰。

三、后期检验与维护安装完成后，对电气设备进行检验和维护是确保其正常运行的重要环节。

首先，需要进行电气设备的通电试验，检验其性能和安全性。

通电试验时，要注意检查设备的接线是否正确，避免接反或接错导致的故障。

其次，要定期对电气设备进行维护，清洁设备表面的积尘，检查设备的外观是否有损坏，查看设备的散热情况等。

此外，在检查过程中，还需留意设备的热敏元件是否变形或老化，如有问题应及时更换。

另外，还要注意检查电气设备周围的环境是否存在潮湿、腐蚀等因素，及时采取相应的防护措施。

总结起来，电气设备的安装是一个复杂而重要的过程，需要严格遵循安装规范。

进行安装前的准备工作、安装过程的注意事项以及后期的检验与维护是确保电气设备的正常运行和延长使用寿命的关键。
