进入ansys分析
模型单位要统一，最好都适用国际单位米制的，那么弹性模量、密度也要统一单位。

然后进行单元添加：solid45、beam4、mass21
给beam4设置实常数（real constant）：基本都是1e-12（米制单位，毫米要相应改变）
给mass21设置实常数（real constant）：基本都是1e-12（米制单位，毫米要相应改变）
添加材料设置：包括两种材料，一种是实体需要的材料，应该为你的模型材料。

一种就是需要刚度大但是质量轻的材料，我一般用的是密度为1e-12，弹性模量比模型实体的高出5个数量级。

下面对做一个例子，我们取连杆为对象进行分析。

E,1,81
…
假设孔四周只有这7个点，那么都需要和中心节点1连接。

直接用creat命令，
在这个命令下有element，在elem attributes中设定选取beam4单元，小密度，小质量材料，实常数也要选取正确。

然后直接flie->read input from…选取你写好的流文件，后缀名请用*.txt。

到这里，建模完成，最后一步非常简单solutin-> adams connection->…
这是选取那两个中心点就可以了。

最后，有选项的地方注意单位统一，一定会做出来的。

Best regards!。

合集下载

Ansys和ADAMS柔性体转化问题的详细步骤[1]

Ansys和ADAMS柔性体转化问题的详细步骤[1]

一、Ansys和ADAMS柔性体转化问题的详细步骤1.进行单元类型定义，实体可选solid 45,质量单元选择mass21；2.编辑mass21质量单元preprocessor－>real constant->add/edit/delete在对话框中填写属性，一般要很小的数值，如1e-5等；3.设置材料特性，要求有弹性模量（一般为2e11），泊松比（一般为0.3），密度（如钢为7850）这些参数；4.建立几何模型，使用solid 45进行划分网格，5.建立keypoints，此处注意，创建的keypoints的编号不能与模型单元的节点号重合，否则会引起原来的模型变形；6.选择mass21单元对5中建立的keypoints进行网格划分，建立起interfacenodes，在导入adams后这些interface nodes会自动生成mark点，通过这些点和其他刚体或柔体建立连接；7.建立刚性区域（在ADAMS作为和外界连接的不变形区域，必不可少的），preprocessor－>coupling/ceqn->rigid region,选择interface nodes附近的区域的nodes与其相连，由于连接点的数目必须大于或等于2，所以刚性区域至少两个；先选择interface node，单击Apply，再选周围的nodes。

8.执行solution->ADAMS connection->Export to ADAMS命令，要选择的节点为7中建立刚性区域的节点（仅仅是interface nodes），输出单位就选SI就行；即可生成*.mnf文件。

不需要对任何节点作任何自由度的限制。

附：catia导入ansys方法先将catia文件以model格式另存，打开ansys, file/import/catia…在打开的对话框中选择model格式的catia文件，就可以了。

ADAMS与ANSYS联合仿真方法

ADAMS与ANSYS联合仿真方法

ADAMS与ANSYS联合仿真方法
adams与ansys软件联合仿真
曲柄连杆机构的模态分析
1.在solidworks里创建连杆的几何模型，保存为parasolid格式
2.在ANSYS中生成mnf文件；
（1）将上一步的parasolid格式零件导入ANSYS
（2）对模型定义单元类型，实体可选solid45，质量单元选择mass21;
编辑mass21质量单元
（3）设置材料属性
（4）用solid45划分网格
（5）建立关键点，创建的关键点的编号不能与模型单元的节点号重合
（6）用MASS21对上一步中建立的关键点进行划分网格
（7）创建刚性区域
（8）输出mnf 文件，solution →analysis type →new analysis ；
solution→Adams connection→export to adams→solve and create export file to adams
3.在Adams里生成ansys所需要的载荷文件（1）在adams里导入mnf文件
（2）创建其他的构建，并添加约束
（3）进行仿真
（4）生成ansys所需要的flex_lod载荷文件
4.在ANSYS中恢复连杆数据库文件，选择所有节点，对连杆施加约束，导入adams生成的载荷文件
5.进行模态分析显示结果
固有频率计算结果
连杆的前10阶振型等值线结果显示1.第1阶振型
3.第3阶振型
5.第5阶振型
6.第6阶振型
7.第7阶振型
9.第9阶振型。

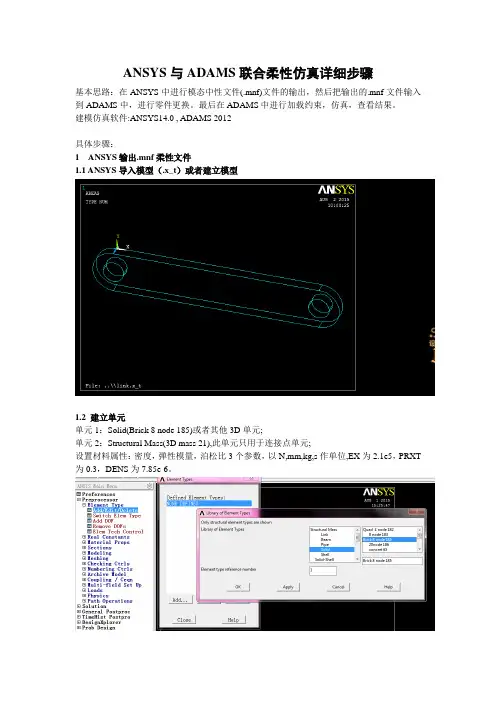

ANSYS与ADAMS联合柔性仿真详细步骤

ANSYS与ADAMS联合柔性仿真详细步骤

ANSYS与ADAMS联合柔性仿真详细步骤基本思路：在ANSYS中进行模态中性文件(.mnf)文件的输出，然后把输出的.mnf文件输入到ADAMS中，进行零件更换。

最后在ADAMS中进行加载约束，仿真，查看结果。

建模仿真软件:ANSYS14.0 , ADAMS 2012具体步骤：1 ANSYS输出.mnf柔性文件1.1 ANSYS导入模型（.x_t）或者建立模型1.2 建立单元单元1：Solid(Brick 8 node 185)或者其他3D单元;单元2：Structural Mass(3D mass 21),此单元只用于连接点单元;设置材料属性：密度，弹性模量，泊松比3个参数，以N,mm,kg,s作单位,EX为2.1e5，PRXT 为0.3，DENS为7.85e-6。

1.3 创建连接点在两个圆柱孔的中心，创建2个keypoint（注意是圆柱体的中心，不是某个面的中心）。

1.4 划分单元对体用3D单元划分。

1.5 设置实常数这个参数设置，一定要到等到3D网格划分完后再设置。

对mass21进行设置，Real constant Set No. 要大于2，下面的值要非常小。

1.6 对连接点（即keypoints）进行单元划分先设置keypoints 属性，然后再划分。

1.7 建立刚性区域刚性区域都是节点，即连接节点和刚柔接触的面上所有节点。

在ANSYS里面，这一步，连接点为主节点，刚柔接触面上的所有节点为从节点。

1.7.1 建立主节点component选择1个主节点，即连接节点。

按照此方法，对另外一个连接点，建立一个componet。

在这个例子里，命名为m2.1.7.2 建立从节点componet首先选中2个圆柱面（对1个圆柱孔操作）。

然后选择这2个面上所有节点。

按照上述方法，对另外一个连接点和圆柱面上的节点，建立componet。

1.7.3组装主节点和从节点Component，形成1个Assembly按照这个方法，对另外一对主节点和从节点component进行组装。
