《制图员》练习题与答案

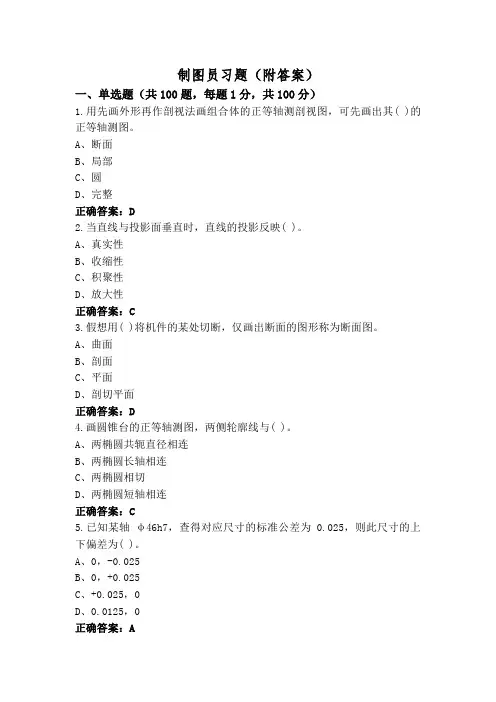

制图员习题（附答案）一、单选题（共100题，每题1分，共100分）1.用先画外形再作剖视法画组合体的正等轴测剖视图，可先画出其( )的正等轴测图。

A、断面B、局部C、圆D、完整正确答案：D2.当直线与投影面垂直时，直线的投影反映( )。

A、真实性B、收缩性C、积聚性D、放大性正确答案：C3.假想用( )将机件的某处切断，仅画出断面的图形称为断面图。

A、曲面B、剖面C、平面D、剖切平面正确答案：D4.画圆锥台的正等轴测图，两侧轮廓线与( )。

A、两椭圆共轭直径相连B、两椭圆长轴相连C、两椭圆相切D、两椭圆短轴相连正确答案：C5.已知某轴φ46h7，查得对应尺寸的标准公差为0.025，则此尺寸的上下偏差为( )。

A、0，-0.025B、0，+0.025C、+0.025，0D、0.0125，0正确答案：A6.下面选项中属于可以打断的图形是( ) 。

A、都正确B、构造线C、直线D、圆弧正确答案：A7.正等轴测图按轴向简化系数画图，当一个轴的轴向变形率扩大了n倍，其余两个轴的变形率扩大了( )倍。

A、nB、1.22C、0.82D、1.5正确答案：A8.已知某轴φ46f7，查得对应尺寸的标准公差为0.025，基本偏差为-0.025，则此尺寸的上下偏差为( )。

A、+0.025，-0.025B、+0.05，+0.025C、-0.025，-0.05D、-0.025，0正确答案：C9.轴测剖视图是假想用两个互相( )的剖切平面将物体剖开然后画轴测剖视图。

A、垂直B、斜交C、相交D、平行正确答案：A10.鸭嘴笔的( )一般距笔尖4-5毫米为宜。

A、削磨量B、加纸量C、加墨量D、握笔量正确答案：C11.标准直齿圆柱齿轮的( )d等于模数m与齿数Z之积。

A、分度圆直径B、齿顶圆直径C、齿根圆直径D、绘图圆直径正确答案：A12.下列选项属于形状公差的是( )。

A、垂直度B、圆度C、同轴度D、平行度正确答案：B13.阅读装配图的步骤为：1.概括了解；2.( )；3.分析零件，读懂零件结构形状；4.分析尺寸，了解技术要求。

制图员试题（附答案）一、单选题（共100题，每题1分，共100分）1.相贯线上表示极限范围的点或转向线上的点，常称为( )。

A、相交点B、一般点C、相贯点D、特殊点正确答案：D2.绘制图样时，应采用机械制图国家标准规定的( )种图线。

A、9B、8C、10D、7正确答案：A3.不使用量具和仪器，徒手目测( )称为徒手绘图。

A、绘制图样B、复制图样C、剪贴图样D、临摹图样正确答案：A4.对于孔，A ～ H的基本偏差是( )。

A、EIB、ESC、eiD、es正确答案：A5.在斜轴测投影中，投影线与( )是倾斜的。

A、轴测投影面B、坐标轴C、画面D、物体正确答案：A6.平面与球相交，且平面平行于 H 面时，截交线的正面投影为( )。

A、直线C、椭圆D、圆正确答案：A7.利用辅助平面法，求圆柱与圆锥的相贯线上的一般点时(圆柱与圆锥轴线正交)，辅助平面应( )圆锥轴线。

A、倾斜相交B、平行于C、垂直于D、通过正确答案：C8.机件向不平行于基本投影面投影所得的视件( )的实形。

A、一大部分B、一小部分C、某一部分D、倾斜部分正确答案：D9.在正等轴测投影中，三个轴向伸缩系数( )。

A、不同B、两个相同C、任意D、相同正确答案：D10.投影变换中，新设置的投影面必须垂直于原投影面体系中的( )个投影面。

A、一B、三C、二D、四正确答案：A11.有装订边的复制图折叠，最后折成A3或A4的规格，使( )露在外边。

A、技术要求B、标题栏C、明细表正确答案：B12.圆柱与圆锥相贯，轴线正交，且相交处直径不等时，所产生的相贯线应弯向( )方向。

A、直径小的轴线B、直径大的轴线C、直径大的转向线D、直径小的转向线正确答案：B13.一张完整的零件图应包括视图、尺寸、技术要求和( )A、项目栏B、细目栏C、列表栏D、标题栏正确答案：D14.一次换面中，新投影面的设立必须与某一( )垂直。

A、基本投影面B、新投影面C、垂直投影面D、斜投影面正确答案：A15.求一般位置平面的实形时，先变换为投影面的垂直面，再变换为投影面的( )。

制图员试题+答案一、单选题（共100题，每题1分，共100分）1.采用( )时，螺栓直径为d，平垫圈外径为2.2d，内径为1.1d，厚度为0.15d。

A、比例画法B、简化画法C、规定画法D、夸大画法正确答案：A2.画( )，首先掌握好单个零件轴测图的画法。

A、三视图B、装配图C、轴测图D、轴测装配剖视图正确答案：D3.已知一长度为 500 的直线，使用定距等分命令，若希望一次性绘制 7 个点对象，输入的线段长度不能是:( )A、69B、63C、60D、66正确答案：C4.表示单个零件的图样称为( )。

A、装配图B、原理图C、零件图D、结构图正确答案：C5.形位公差中基准符号由( )、圆圈、粗的短横线和连线组成。

A、基准字母B、公差符号C、公差字母D、基准代号正确答案：A6.画( )的正等轴测图，一般采用切割法。

A、装配体B、圆柱C、组合体D、切割体正确答案：D7.执行移动命令时，打开正交方式，可使实体上各点( )在移动前后保持不变。

A、X或Y坐标B、连线与Y轴的夹角C、到坐标原点的距离D、连线与X轴的夹角正确答案：A8.已知某轴φ46f7，查得对应尺寸的标准公差为0.025，基本偏差为-0.025，则此尺寸的上下偏差为( )。

A、+0.05，+0.025B、-0.025，0C、-0.025，-0.05D、+0.025，-0.025正确答案：C9.正五棱锥一面投影的外形轮廓是( )。

A、任意五边形B、正五边形C、斜三边形D、斜五边形正确答案：B10.截交线的形状为椭圆时，截交面与( )的所有素线却相交。

A、棱柱B、圆锥C、球面D、棱锥正确答案：B11.一个平面的三个投影中一个投影成线段，则该平面为( )。

A、条件不够，不能确定B、一般位置平面C、投影面垂直面D、投影面平行面正确答案：C12.一般位置平面，( )面投影没有积聚性。

A、2B、1C、3D、4正确答案：C13.齐全、清晰、合理是组合体尺寸标注的( )。

制图员习题库与参考答案一、单选题（共100题，每题1分，共100分）1.一张完整的零件图应包括视图、尺寸、技术要求和( )A、项目栏B、细目栏C、标题栏D、列表栏正确答案：C2.截平面与立体表面的( )称为截交线。

A、过度线B、轮廓线C、交线D、相贯线正确答案：C3.( )的机件一般用全剖视图表达。

A、局部较复杂B、局部较简单C、外形较简单D、外形较复杂正确答案：C4.平面图形中的尺寸类型，两个圆的中心距属于( )。

A、定位尺寸B、外形尺寸C、一般尺寸D、总体尺寸正确答案：A5.用几个平行的剖切平面剖切机件画剖视图时，不应出现( )的结构要素。

A、不完整B、齐全C、完整D、剖切正确答案：A6.一张A2的图纸对折2次之后，得到的是( )。

A、A0B、A1C、A3D、A4正确答案：D7.投射线且与投影面( )得到的投影称为斜投影。

A、倾斜B、汇交C、平行D、垂直正确答案：A8.目标(工具点)捕捉不能捕捉到( )。

A、端点B、拐点C、切点D、中点正确答案：B9.徒手绘制基本体时，应先画出上下底面，再画出( )的轮廓线。

A、后面B、上面C、下面D、侧面正确答案：D10.下列哪个符号为厚度标注符号( )。

A、∠B、EQSC、tD、C正确答案：C11.自动生成产品树时，( )明细表中的信息可添加到产品树下级结点中。

A、产品B、技术说明C、装配图D、零件图正确答案：C12.重合断面图画在视图的( )。

A、下边B、外边C、上边D、里边正确答案：D13.圆锥被平行于轴线的截平面切割后的截交线形状是( )。

A、双曲线B、三角形C、抛物线D、椭圆正确答案：B14.圆锥与棱柱相贯(同轴)时，每一个棱面与圆锥的相贯线均为( )。

A、椭圆曲线B、抛物线C、圆曲线D、双曲线正确答案：D15.一个平面的V面投影成线段，则该平面为( )。

A、正垂面B、水平面C、侧平面D、以上三个答案都对正确答案：D16.相切处( )分开时，称之为相切组合。

制图员试题库及参考答案一、单选题（共100题，每题1分，共100分）1.徒手画直线时，先定出直线的两个端点，眼睛看着直线的( )画线。

A、终点B、中点C、起点D、两个端点正确答案：A2.下列场合可用螺栓来连接的说法错误的是( )。

A、一个厚度大一个厚度小的两零件B、需要经常拆卸的两零件C、厚度不大的两零件D、厚度不大也不拆卸的两零件正确答案：A3.换面法中，新投影面必须设立为( )的位置。

A、与原坐标轴平行B、有利于解题C、与原坐标轴垂直D、与原坐标轴倾斜正确答案：B4.四心圆法画椭圆，四个圆心分别在( )。

A、共轭直径上B、长短轴上C、菱形的切线上D、圆心上正确答案：B5.键的主要作用是( )。

A、减震B、定位C、连接并传递扭矩D、支承正确答案：C6.画圆锥台的正等轴测图，必须先知( )。

A、顶圆直径B、底圆直径C、高D、两端面圆直径和高正确答案：D7.六个基本视图的配置中( )视图在左视图的右方且高平齐。

A、后视图B、仰视图C、右视图D、左视图正确答案：A8.机件的真实大小应以图样上( )为依据，与图形的大小及绘图的准确度无关。

A、所画图样形状B、所加文字说明C、所注尺寸数值D、所标绘图比例正确答案：C9.鸭笔由笔杆和两个( )的钢片组成，两个钢片的中部有一个用来调节距离的螺钉。

A、圆形B、三角形状C、鸭嘴形状D、矩形正确答案：C10.当圆锥与圆球相贯且圆锥轴线( )时，相贯线的几何形状为圆。

A、相交于中心线B、相交与球C、通过球心D、相切于球正确答案：C11.一张完整的装配图应包括一组视图、( )、技术要求、零部件序号和标题栏以及明细表。

A、必要的尺寸B、零件的名称C、装配的要求D、必要的公差正确答案：A12.组合体尺寸标注的要求是( )。

A、不能漏掉重要尺寸B、标注尺寸齐全C、尺寸要尽量的多D、尺寸要尽量的少正确答案：B13.图纸管理系统中，( )操作是以文本方式显示产品树的信息。

A、统计B、显示C、查询D、计算正确答案：B14.当直线与投影面垂直时，直线的投影反映( )。

制图员习题含答案一、判断题（共100题，每题1分，共100分）1.( )定形尺寸尽量标注在反映该部分形状特征的视图上。

A、正确B、错误正确答案：A2.( )正等轴测图的轴向简化伸缩系数为1，是从O点开始测量的。

A、正确B、错误正确答案：A3.( )双摇杆机构存在整转副。

A、正确B、错误正确答案：B4.( )打印机有笔式、喷墨式、扫描式及激光式等几种类型。

A、正确B、错误正确答案：B5.( )未注公差尺寸即对该尺寸无公差要求。

A、正确B、错误正确答案：B6.( )常见的齿轮传动形式有圆柱齿轮、圆锥齿轮和蜗杆蜗轮三种。

A、正确B、错误正确答案：B7.( )尺寸链是指在机器装配或零件加过程中，由相互连接的尺寸形成封闭的尺寸组。

A、正确B、错误正确答案：A8.( )徒手画长斜线时，为了运笔方便，可将身体转到适当角度，沿斜线方向位置来画。

A、正确正确答案：B9.( )在图纸上必须用细实线画出图框，标题栏一般应位于图纸的右下方位。

A、正确B、错误正确答案：B10.( )最大的基本幅面是A1图纸。

A、正确B、错误正确答案：B11.( )在绘制用几个相交的剖切面剖切的全剖视图时，旋转部分的投影与其它视图的投影必须遵守相互之间的投影关系。

A、正确B、错误正确答案：B12.( )在斜轴测投影中，常用的是正二轴测图A、正确B、错误正确答案：B13.( )标准直齿圆柱齿轮的齿顶圆直径计算公式为：da=m（Z-2.5）。

A、正确B、错误正确答案：B14.( )绘制零件草图时，零件的结构形状必须全部照实物绘制。

A、正确B、错误正确答案：A15.( )块可以嵌套，但块自身不可以作为组成块的实体。

A、正确B、错误正确答案：A16.( )同一产品、部件、零件的图样用数张图纸绘制时，各张图样标注顺序代号。

B、错误正确答案：B17.( )对球面标注尺寸时，一般应在φ或R前加注球。

A、正确B、错误正确答案：A18.( )图纸管理系统中，查询操作对产品树中的信息进行统计A、正确B、错误正确答案：B19.( )计算机绘图的方法分为屏幕绘图和绘图机绘图两种。

制图员习题及参考答案一、单选题（共100题，每题1分，共100分）1.斜二测的轴间角分别为( )。

A、45°、110°、205°B、120°、120°、120°C、90°、135°、135°D、97°、131°、132°正确答案：C2.一般位置平面，( )面投影不反映实形。

A、3B、2C、1D、4正确答案：A3.移出断面图尽可能画在剖切位置线的( )。

A、一边B、上方C、延长线上D、下方正确答案：C4.V带传动中，带在小带轮上的包角一般不小于( ) 。

A、150°B、120°C、170°D、90°正确答案：B5.球体截交线投影可能是圆、椭圆或( )。

A、多边形B、三角形C、四边形D、直线正确答案：D6.圆柱截割，先变换为投影面的垂斜时，截交线的形状为( )。

A、三角形B、圆C、矩形D、椭圆正确答案：D7.轴测剖视图是假想用两个互相( )的剖切平面将物体剖开然后画轴测剖视图。

A、平行B、相交C、斜交D、垂直正确答案：D8.细实线的主要用途不包括( )。

A、螺纹牙底线B、过渡线C、尺寸线、尺寸界线D、断裂处边界线正确答案：D9.换面法中，点的新投影与不变投影的连线必须( )新投影轴。

A、平行B、垂直C、交叉D、相交正确答案：B10.画成( )，用于说明产品的装配顺序。

A、轴测剖视装配图B、整体式轴测装配图C、轴测图D、分解式轴测装配图正确答案：D11.用几个平行的剖切平面剖切机件画剖视图时，不应出现( )的结构要素。

A、齐全B、剖切C、完整D、不完整正确答案：D12.国家标准的代号是( )。

A、ISOB、GBC、JBD、SJ正确答案：B13.在剖视图上作剖切，一般剖去物体的( )方A、右后方B、右前方C、左后D、左前方正确答案：D14.投射线且与投影面( )得到的投影称为斜投影。

制图员考试题及答案1. 制图员在绘制地图时，应首先确定的是：A. 地图的比例尺B. 地图的尺寸C. 地图的标题D. 地图的图例答案：A2. 在地图上表示地形高程时，通常使用：A. 等高线B. 阴影C. 颜色D. 文字标注答案：A3. 地图上的道路宽度通常与实际道路的宽度成：A. 正比B. 反比C. 无关D. 线性关系答案：C4. 地图上的方向通常以哪个方向为基准：A. 北B. 南C. 东D. 西答案：A5. 在地图上表示建筑物时，通常使用：A. 符号B. 颜色C. 文字D. 图案答案：A6. 地图上的比例尺是用来表示：A. 地图与实际地面之间的距离关系B. 地图与实际地面之间的面积关系C. 地图与实际地面之间的体积关系D. 地图与实际地面之间的时间关系答案：A7. 在地图上表示水体时，通常使用：A. 蓝色B. 绿色C. 黄色D. 红色答案：A8. 地图上的道路名称一般标注在：A. 道路的中心线上B. 道路的两侧C. 道路的起点和终点D. 道路的任意位置答案：B9. 地图上的比例尺1:10000表示：A. 实际地面上1单位长度在地图上表示为10000单位长度B. 实际地面上10000单位长度在地图上表示为1单位长度C. 实际地面上1单位长度在地图上表示为1单位长度D. 实际地面上1单位长度在地图上表示为0.0001单位长度答案：B10. 在地图上表示植被时，通常使用：A. 绿色B. 棕色C. 灰色D. 蓝色答案：A。

制图员考试题（含答案）一、单选题（共100题，每题1分，共100分）1.凡是绘制了视图、编制了( )的图纸称为图样。

A、技术说明B、技术要求C、技术等级D、公差配合正确答案：B2.不通孔底部锥角的角度应画成( )A、90°B、118°C、120°D、100°正确答案：B3.为了便于看图，应在向视图的上方用大写拉丁字母标出向视图的名称，并在相应的视图附近用箭头指明投影方向，注上( )的字母。

A、小写B、相同C、大写D、不同正确答案：B4.平面图形中的尺寸类型，两个圆的中心距属于( )。

A、定位尺寸B、总体尺寸C、外形尺寸D、一般尺寸正确答案：A5.徒手画长斜线时，为了( )，可将图纸旋转到适当角度，使它转成水平方向位置来画。

A、画图清晰B、运笔方便C、看得清楚D、测量准确正确答案：B6.两构件构成运动副的主要特征是什么？ ( )A、两构件能作相对运动B、两构件以点、线、面相接触C、两构件相联接D、两构件既联接又能作一定的相对运动正确答案：D7.空间互相平行的两条线段，向投影面作正投影之后( )。

A、交叉B、仍然平行C、仍然平行或重合D、相互垂直正确答案：C8.( )的机件一般用全剖视图表达。

A、外形较复杂B、局部较简单C、外形较简单D、局部较复杂正确答案：C9.下列哪个符号为厚度标注符号( )。

A、∠B、EQSC、tD、C正确答案：C10.为表达的需要，画轴测装配图时，可采用( )画法。

A、轴测图与平面图相结合B、二维剖视图C、整体与分解相结合D、中心投影正确答案：C11.圆锥与四棱柱相贯(同轴)时，相贯线的几何形状为( )双曲线。

A、二条B、四条C、一条D、三条正确答案：B12.( )是一种不采用装配工序而制成的单一成品。

A、常用件B、产品C、外购件D、零件正确答案：D13.徒手绘图时，手指应握在距铅笔笔尖约35mm处，手腕和小手指对纸面的( )。

A、压力不要太大B、压力先小后大C、压力不要太小D、压力先大后小正确答案：A14.换面法中，点的新投影到新轴的距离等于点的旧投影到( )的距离。

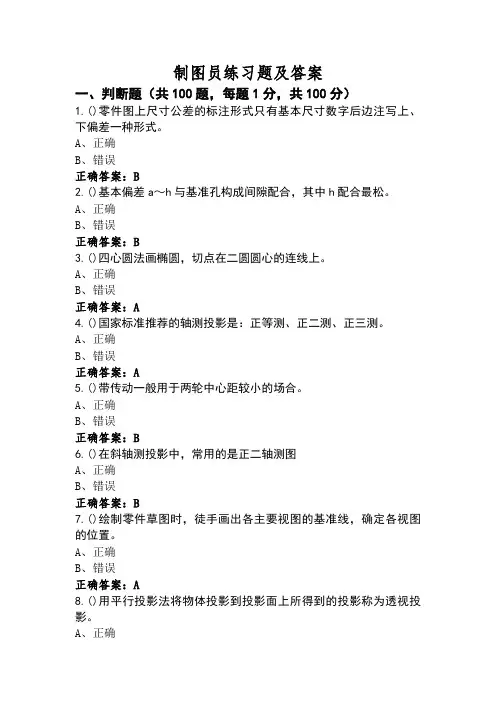

制图员练习题及答案一、判断题（共100题，每题1分，共100分）1.()零件图上尺寸公差的标注形式只有基本尺寸数字后边注写上、下偏差一种形式。

A、正确B、错误正确答案：B2.()基本偏差a～h与基准孔构成间隙配合，其中h配合最松。

A、正确B、错误正确答案：B3.()四心圆法画椭圆，切点在二圆圆心的连线上。

A、正确B、错误正确答案：A4.()国家标准推荐的轴测投影是：正等测、正二测、正三测。

A、正确B、错误正确答案：A5.()带传动一般用于两轮中心距较小的场合。

A、正确B、错误正确答案：B6.()在斜轴测投影中，常用的是正二轴测图A、正确B、错误正确答案：B7.()绘制零件草图时，徒手画出各主要视图的基准线，确定各视图的位置。

A、正确B、错误正确答案：A8.()用平行投影法将物体投影到投影面上所得到的投影称为透视投影。

A、正确正确答案：B9.()斜齿轮传动承载能力大，在高速大功率的传动中广泛应用。

A、正确B、错误正确答案：A10.()形位公差中垂直度位置公差的符号画法是⊥。

A、正确B、错误正确答案：A11.()图纸管理系统可以对成套图纸按照指定的路径自动搜索文件、提取数据、建立产品说明书。

A、正确B、错误正确答案：B12.()平行投影法的投射中心位于无限远处。

A、正确B、错误正确答案：A13.()图纸管理系统中，查询操作对产品树中的信息进行统计A、正确B、错误正确答案：B14.()与带传动相比，链传动无弹性滑动和打滑现象，能保持准确的平均传动比。

A、正确B、错误正确答案：A15.()叉架类零内部结构通常采用全剖视图或局部剖视图表达。

A、正确B、错误正确答案：B16.()对零部件有关尺寸规定的允许变动范围，叫作该尺寸的尺寸公差。

A、正确正确答案：A17.()圆锥体只须标注1个尺寸。

A、正确B、错误正确答案：B18.()标注表面粗糙度时，当零件所有表面具有相同的特征时，其代号可在图样的右上角统一标注，且代号的大小应比图样上其他代号大1.2倍。
