钢结构雨棚设计要点

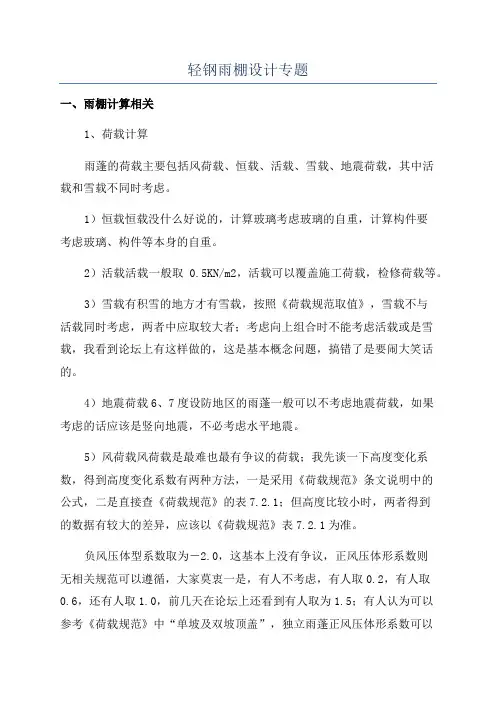

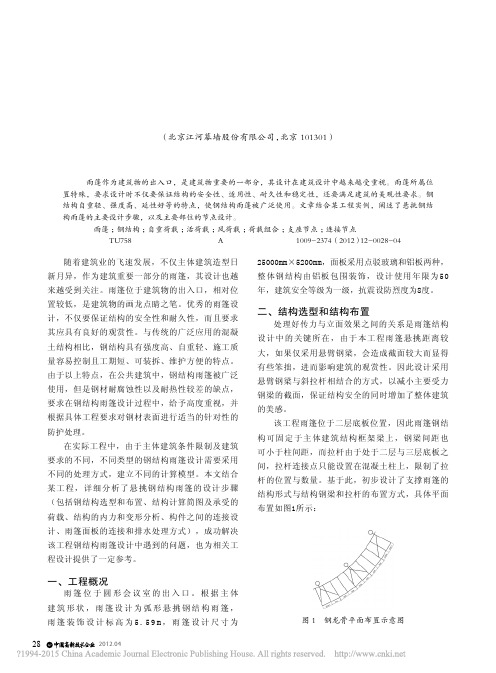

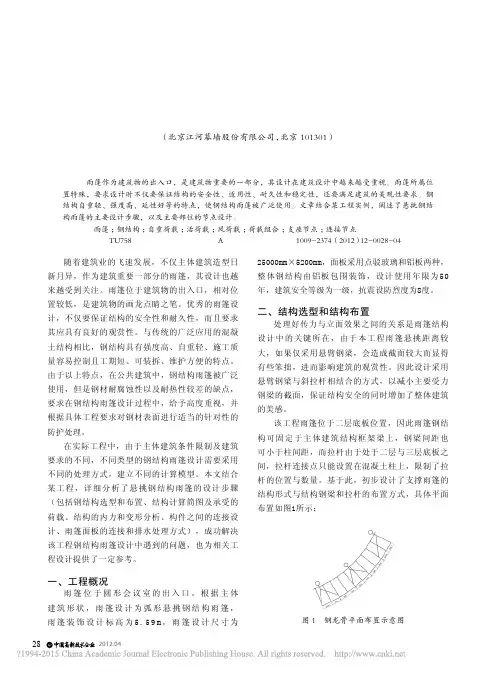

轻钢雨棚设计专题一、雨棚计算相关1、荷载计算雨蓬的荷载主要包括风荷载、恒载、活载、雪载、地震荷载，其中活载和雪载不同时考虑。

1）恒载恒载没什么好说的，计算玻璃考虑玻璃的自重，计算构件要考虑玻璃、构件等本身的自重。

2）活载活载一般取0.5KN/m2，活载可以覆盖施工荷载，检修荷载等。

3）雪载有积雪的地方才有雪载，按照《荷载规范取值》，雪载不与活载同时考虑，两者中应取较大者；考虑向上组合时不能考虑活载或是雪载，我看到论坛上有这样做的，这是基本概念问题，搞错了是要闹大笑话的。

4）地震荷载6、7度设防地区的雨蓬一般可以不考虑地震荷载，如果考虑的话应该是竖向地震，不必考虑水平地震。

5）风荷载风荷载是最难也最有争议的荷载；我先谈一下高度变化系数，得到高度变化系数有两种方法，一是采用《荷载规范》条文说明中的公式，二是直接查《荷载规范》的表7.2.1；但高度比较小时，两者得到的数据有较大的差异，应该以《荷载规范》表7.2.1为准。

负风压体型系数取为－2.0，这基本上没有争议，正风压体形系数则无相关规范可以遵循，大家莫衷一是，有人不考虑，有人取0.2，有人取0.6，还有人取1.0，前几天在论坛上还看到有人取为1.5；有人认为可以参考《荷载规范》中“单坡及双坡顶盖”，独立雨蓬正风压体形系数可以遵循此条取为1.0（也可以稍微保守一点取为1.3或1.4），我认为大门口的雨蓬和独立雨蓬不一样，虽然说建筑物周围气流的方向是非常紊乱的，很难把握，但是我相信气流在建筑物周围主要还是向上的，所以正风压体形系数应该比独立雨蓬要小，正风压体形系数应该小于1.0，至于具体是多少绝对不是我们几个搞幕墙的人在这里讨论讨论就可以决定的，这是要经过大量的风洞试验才能确定的，如果《荷载规范》不对此做出规定，此争议将长期存在；另外，从工程事故来看，也从来都是听说雨蓬被掀翻，从来没听说过被风吹掉下来过，如果按照有些网友把体形系数取为1.5的话，那么向下组合比向上组合还大，应该是向下破坏，显然与实际不符。

本工程是亚龙湾壹号二期汽车坡道钢结构玻璃蓬工程。

此项目位于海南省三亚市龙湾龙溪路，水平投影面积为240㎡。

建造物地下部份为混凝土框架结构，已施工完成。

本工程为钢结构雨蓬，最大长度7。

15m，宽度为8。

15m,最高点是 3.3m。

雨棚两侧为钢结构弧形柱造型，安装钢化夹胶玻璃。

构件做防锈氟碳漆处理。

1、特点本工程施工时应注意钢结构造型方面的美观、玻璃的加工安装及吊装安装工艺，保证尺寸的正确.性2、因钢结构造型复杂，为了造型美观达到如期效果，加快进度，工程施工将采用穿插交叉进行，主要构件厂内加工后，构件根据条件现场制作安装。

(如造型柱、次梁、预埋件等)定应科学、合理，做到易操作、易修改调整。

1、工程工期我们技术人员通过对工程各项内容考查、研究后有决心通过合理的施工管理,采用先进的施工设备及施工工艺和选派优秀的施工队伍等一系列的保障措施，密切与业主精诚协作，在施工组织上拟实行流水作业，加快施工进度和平衡现场劳动力，并计划4在5 天工作日内完成安装任务.2、工程质量我们将通过严格的管理措施，在严把工程质量关 , 严格自检、自查的基础上虚心听取业主、监理、设计、质监等单位的意见，接受他们对工程的各项施工的质量监督，确保工程质量达到合格。

3、工程安全本工程将严格执行国家有关安全操作规程，杜绝工伤之事故的发生，把安全意识落实到每一个职工的头脑,保工程达到安全文明。

1、要求施工现场基本完成土建工作。

2、施工用电：施工用电从甲方已设电源引入并设配电,箱以满足施工要求。

3、施工暂时设施：在工程开工前搭设暂时设.施4、施工材料堆放：在现场施工阶段，现场堆放按钢结构吊装次序和吊装就近的原则进行放置,运输按吊装计划顺序进行，尽量做到边运输边吊装，每阶段都必须经严格按照布置计划进行，材料不许任意堆.放厂内制作的部件包括钢结构用柱、梁、次梁等产.品1、对设计图、翻样图严格按规定要求进行审核和交底，公司有关部门都必须参与。

2、所有原材料必须经检验合格后方可进仓入库,入库后由各仓库进行分类、分批次和按产品特性要求堆放并标识，做好防锈、防腐、防潮、防损坏、防混淆的工作，做到先进先出、定期检查。

钢结构雨棚面积计算规则在建筑设计和施工中，钢结构雨棚是一种常见的遮阳和遮雨装置。

为了确保钢结构雨棚的设计合理性和施工准确性，必须进行面积计算规则的制定。

下面将介绍钢结构雨棚面积计算规则的相关内容。

1. 雨棚面积计算的基本原则钢结构雨棚面积计算的基本原则是根据实际需要确定雨棚的宽度和长度，然后通过计算得出总的面积。

在计算过程中需要考虑以下几个因素：•雨棚的设计功能：根据雨棚的使用需求确定其遮阳或遮雨的范围；•支撑结构的布置：支撑结构的位置和间距对雨棚面积的确定有直接影响；•坡度和屋面角度：雨棚的坡度和屋面角度对面积计算也有一定影响；•边缘处理：不同的边缘处理方式也会影响最终的面积计算结果。

2. 钢结构雨棚面积的计算方法2.1 计算矩形雨棚的面积矩形雨棚的面积计算方法为：$$ 面积 = 宽度 \\times 长度 $$2.2 计算斜面雨棚的面积斜面雨棚的面积计算方法为：$$ 面积 = 宽度 \\times （长度 + 雨棚高度 \\times 斜度系数） $$2.3 计算多边形雨棚的面积对于不规则形状的多边形雨棚，可采用以下方法进行面积计算：•将多边形划分为若干个矩形或三角形；•分别计算每个小形状的面积；•将所有小形状的面积相加得到总面积。

3. 面积计算的注意事项在进行钢结构雨棚面积计算时，需要注意以下几点：•保证计算精度：所有数据应准确无误，尤其是支撑结构位置和长度等参数；•考虑实际情况：面积计算规则需要根据具体情况进行调整，不同形状和功能的雨棚有不同的计算方法；•与设计要求匹配：确保面积计算结果符合设计要求，满足使用需求。

通过以上规则和方法，可以有效地计算钢结构雨棚的面积，保证设计和施工的准确性和可靠性。

同时，应根据实际情况灵活调整计算方法，以确保最终设计结果符合实际需求。

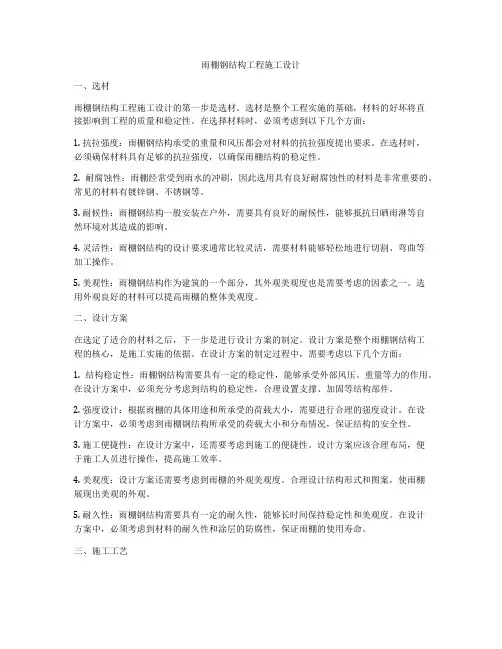

雨棚钢结构工程施工设计一、选材雨棚钢结构工程施工设计的第一步是选材。

选材是整个工程实施的基础，材料的好坏将直接影响到工程的质量和稳定性。

在选择材料时，必须考虑到以下几个方面：1. 抗拉强度：雨棚钢结构承受的重量和风压都会对材料的抗拉强度提出要求。

在选材时，必须确保材料具有足够的抗拉强度，以确保雨棚结构的稳定性。

2. 耐腐蚀性：雨棚经常受到雨水的冲刷，因此选用具有良好耐腐蚀性的材料是非常重要的。

常见的材料有镀锌钢、不锈钢等。

3. 耐候性：雨棚钢结构一般安装在户外，需要具有良好的耐候性，能够抵抗日晒雨淋等自然环境对其造成的影响。

4. 灵活性：雨棚钢结构的设计要求通常比较灵活，需要材料能够轻松地进行切割、弯曲等加工操作。

5. 美观性：雨棚钢结构作为建筑的一个部分，其外观美观度也是需要考虑的因素之一。

选用外观良好的材料可以提高雨棚的整体美观度。

二、设计方案在选定了适合的材料之后，下一步是进行设计方案的制定。

设计方案是整个雨棚钢结构工程的核心，是施工实施的依据。

在设计方案的制定过程中，需要考虑以下几个方面：1. 结构稳定性：雨棚钢结构需要具有一定的稳定性，能够承受外部风压、重量等力的作用。

在设计方案中，必须充分考虑到结构的稳定性，合理设置支撑、加固等结构部件。

2. 强度设计：根据雨棚的具体用途和所承受的荷载大小，需要进行合理的强度设计。

在设计方案中，必须考虑到雨棚钢结构所承受的荷载大小和分布情况，保证结构的安全性。

3. 施工便捷性：在设计方案中，还需要考虑到施工的便捷性。

设计方案应该合理布局，便于施工人员进行操作，提高施工效率。

4. 美观度：设计方案还需要考虑到雨棚的外观美观度。

合理设计结构形式和图案，使雨棚展现出美观的外观。

5. 耐久性：雨棚钢结构需要具有一定的耐久性，能够长时间保持稳定性和美观度。

在设计方案中，必须考虑到材料的耐久性和涂层的防腐性，保证雨棚的使用寿命。

三、施工工艺设计方案制定完成后，下一步是进行施工工艺的确定。

钢结构玻璃雨棚制作安装施工工艺及技术：钢结构玻璃雨棚，加工准备及下料→测量放线→预埋件安装处理→悬挂臂安装焊接→校准检验→连接受力拉索→不锈钢玻璃爪安装焊接→防锈喷漆处理→夹胶玻璃加工制作安装→调整检验→上下打胶→修补检验→玻璃清洗→清理现场→竣工验收。

玻璃雨棚，施工工艺及施工要点：1、钢结构玻璃雨棚，加工准备及下料：按照施工图放样，放样和号料时要预留焊接收缩量和加工余量，根据放样作样板。

钢材矫正：钢材下料前必须先进行矫正，矫正后的偏差值不应超过规规定的允许偏差值，以保证下料的质量。

热加工的型钢先热加工，待冷却后再号孔。

钢板预埋件及其他零件切割钻孔及喷防腐漆处理。

2、玻璃雨棚，测量放线：根据土建标高基准线测预埋件标高中心线，检查预埋件标高偏差、左右偏差。

整理结果，确定预埋件分隔的调整处理方案。

沿楼板外沿弹出墨线定出预埋件顶标高线。

3、玻璃雨棚，预埋件安装处理：定位预埋件安装位置，打钻安装。

要求预埋件位置准确、埋设牢固。

标高偏差不大于9mm，左右位移不大于20mm。

4、玻璃雨棚，悬挂臂安装焊接：悬挂臂安装采用焊接，需检查焊接节点，调节悬挂臂设计坡度，准确无误方能进行焊接。

靠边一条悬挂臂准确无误后，安装另一边一条悬挂臂，就位准确后点焊。

然后以此两条悬挂臂为基准拉出悬挂臂的最高、最底标高线，一一焊接剩余悬挂臂。

并焊接无缝钢管。

型钢需接长时，先焊接头并矫直。

采用型钢接头时，为使接头型钢与钢板预埋件紧贴，应按设计要求铲去楞角。

对接焊缝应在焊缝的两端焊上引弧板，其材质和波口型式与焊件相同，焊后气割切除并磨平。

5、玻璃雨棚，校准检验：悬挂臂安装后首先检查现场连接部位的质量。

悬挂臂安装质量主要检查悬挂臂竖向面的不垂直度；受压对悬挂臂竖向面的侧面下垂；悬挂臂坡度。

保证悬挂臂符合设计受力状态及整体稳定要求。

6、玻璃雨棚，连接受力拉索：定位拉杆基准线、标高线，按要求安装预埋件，焊接栏杆。

7、玻璃雨棚，不锈钢玻璃爪安装焊接：按设计尺寸弹出纵横线及设计标高，用夹具夹紧，进行定位点焊，装配完毕，焊接玻璃爪底座。

一、工程概况：1、工程名称：泰安市妇幼保健院迁建项目钢结构雨篷2、工程地理位置：泰安市高新区3、工程内容：轻钢点式玻璃雨篷二、设计依据及引用标准、规范：1、依据本工程相关建筑施工图、结构施工图。

2、引用中华人民共和国有关行业标准及规范如下：《混凝土结构后锚固技术规程》JGJ145-2004《混凝土结构设计规范》GB50010-2002《混凝土用膨胀型、扩孔型建筑锚栓》JG160-2004《建筑钢结构焊接技术规程》JGJ81-2002《建筑结构荷载规范》GB50009-2001(2006年版、局部修订)《冷弯薄壁型钢结构设计规范》GB50018-2002《钢结构设计规范》GB50017-2003《玻璃幕墙工程技术规范》JGJ102-2003《点支式玻璃幕墙工程技术规程》CECS127-2001《点支式玻璃幕墙支承装置》JG138-2001《建筑玻璃应用技术规程》JGJ113-2003《浮法玻璃》GB11614-1999《夹层玻璃》GB/T9962-1999《建筑用安全玻璃第2部分：钢化玻璃》GB15763.2-2005《建筑结构用冷弯矩形钢管》JG/T178-2005《幕墙玻璃接缝用密封胶》JC/T882-2001《建筑用硅酮结构密封胶》GB16776-2005三、雨蓬系统材料说明：1、雨篷玻璃均采用钢化玻璃.参照图纸。

玻璃外质量和性能均符合《钢化玻璃》GB9963-98，和《浮法玻璃》GB1614-99的标准，同时钢化玻璃在生产过程中需要进行均质化处理，以消除玻璃在使用过程中产生自爆现象,提高玻璃的安全性。

2、密封胶：雨篷选用密封胶均符合《硅酮建筑密封胶》GB/T14683-93有关标准，并符合相容性要求。

雨蓬顶部所有空隙均进行密封胶处理3、钢材：雨篷所选用钢材采用Q235B钢材，规格详见图纸，表面均做防腐处理。

四、构造要求：1、主骨架与土建结构连接采用12-16㎜钢埋板，化学螺栓型号参照图纸其设计拉力值应≥20KN。

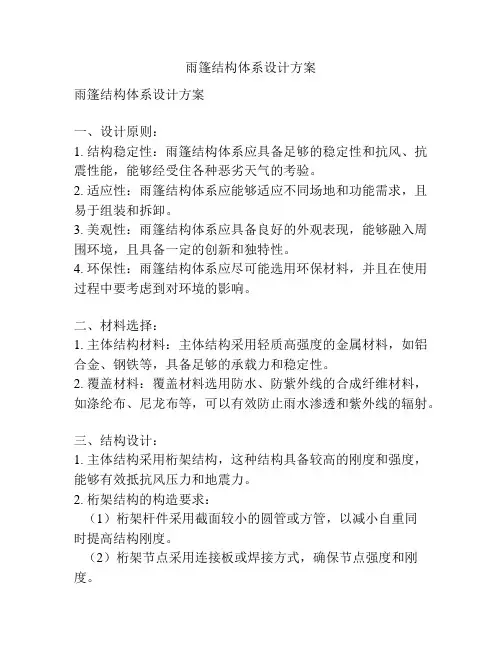

雨篷结构体系设计方案雨篷结构体系设计方案一、设计原则：1. 结构稳定性：雨篷结构体系应具备足够的稳定性和抗风、抗震性能，能够经受住各种恶劣天气的考验。

2. 适应性：雨篷结构体系应能够适应不同场地和功能需求，且易于组装和拆卸。

3. 美观性：雨篷结构体系应具备良好的外观表现，能够融入周围环境，且具备一定的创新和独特性。

4. 环保性：雨篷结构体系应尽可能选用环保材料，并且在使用过程中要考虑到对环境的影响。

二、材料选择：1. 主体结构材料：主体结构采用轻质高强度的金属材料，如铝合金、钢铁等，具备足够的承载力和稳定性。

2. 覆盖材料：覆盖材料选用防水、防紫外线的合成纤维材料，如涤纶布、尼龙布等，可以有效防止雨水渗透和紫外线的辐射。

三、结构设计：1. 主体结构采用桁架结构，这种结构具备较高的刚度和强度，能够有效抵抗风压力和地震力。

2. 桁架结构的构造要求：（1）桁架杆件采用截面较小的圆管或方管，以减小自重同时提高结构刚度。

（2）桁架节点采用连接板或焊接方式，确保节点强度和刚度。

（3）桁架结构的支撑方式要考虑到实际使用情况，可以选用立柱或者斜撑进行支撑。

3. 覆盖材料的安装方式：（1）覆盖材料固定在桁架结构上，可以采用绳索、钩子等方式进行固定，确保覆盖面平整。

（2）覆盖材料之间的接缝处采用热熔或针线缝合等方式进行连接，确保接缝处的防水性能。

（3）覆盖材料下方可以添加遮阳层，提供良好的遮阳效果。

四、施工与拆解：1. 施工：雨篷结构体系应易于组装和拆卸，可以采用螺栓连接的方式进行施工，确保结构的稳定性和可靠性。

2. 拆解：雨篷结构体系的拆解应方便快捷，可采用快速连接件和接头，以实现快速拆卸和重复使用。

五、结构性能检测：1. 结构抗风性能：通过风洞试验，模拟各种风力情况下对雨篷结构体系进行抗风性能测试，确保结构的稳定性。

2. 结构抗震性能：通过地震模拟试验，对雨篷结构体系进行抗震性能测试，确保结构在地震情况下的稳定性和安全性。

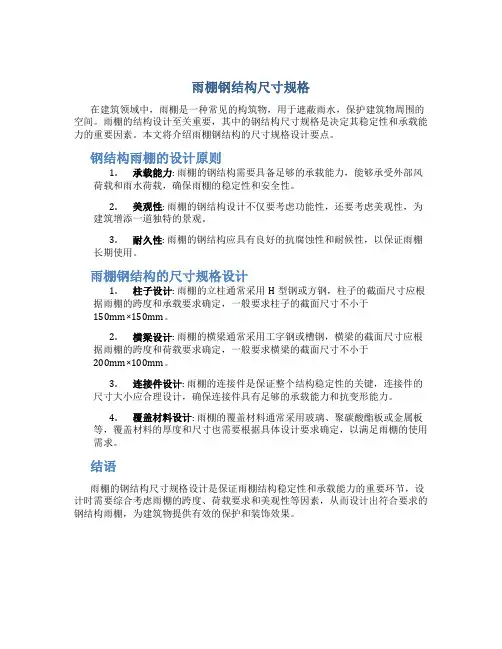

雨棚钢结构尺寸规格
在建筑领域中，雨棚是一种常见的构筑物，用于遮蔽雨水，保护建筑物周围的空间。

雨棚的结构设计至关重要，其中的钢结构尺寸规格是决定其稳定性和承载能力的重要因素。

本文将介绍雨棚钢结构的尺寸规格设计要点。

钢结构雨棚的设计原则
1.承载能力: 雨棚的钢结构需要具备足够的承载能力，能够承受外部风
荷载和雨水荷载，确保雨棚的稳定性和安全性。

2.美观性: 雨棚的钢结构设计不仅要考虑功能性，还要考虑美观性，为
建筑增添一道独特的景观。

3.耐久性: 雨棚的钢结构应具有良好的抗腐蚀性和耐候性，以保证雨棚
长期使用。

雨棚钢结构的尺寸规格设计
1.柱子设计: 雨棚的立柱通常采用H型钢或方钢，柱子的截面尺寸应根
据雨棚的跨度和承载要求确定，一般要求柱子的截面尺寸不小于
150mm×150mm。

2.横梁设计: 雨棚的横梁通常采用工字钢或槽钢，横梁的截面尺寸应根
据雨棚的跨度和荷载要求确定，一般要求横梁的截面尺寸不小于
200mm×100mm。

3.连接件设计: 雨棚的连接件是保证整个结构稳定性的关键，连接件的
尺寸大小应合理设计，确保连接件具有足够的承载能力和抗变形能力。

4.覆盖材料设计: 雨棚的覆盖材料通常采用玻璃、聚碳酸酯板或金属板
等，覆盖材料的厚度和尺寸也需要根据具体设计要求确定，以满足雨棚的使用需求。

结语
雨棚的钢结构尺寸规格设计是保证雨棚结构稳定性和承载能力的重要环节，设计时需要综合考虑雨棚的跨度、荷载要求和美观性等因素，从而设计出符合要求的钢结构雨棚，为建筑物提供有效的保护和装饰效果。
