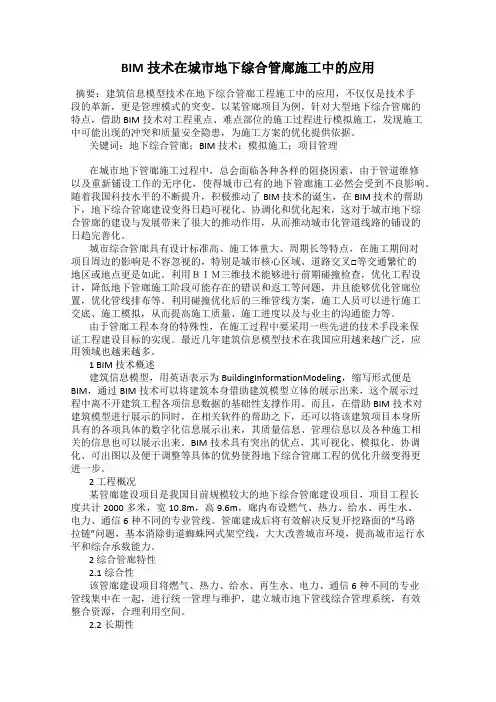

BIM技术在地下综合管廊施工阶段的应用

BIM技术在城市地下综合管廊施工中的应用摘要：建筑信息模型技术在地下综合管廊工程施工中的应用，不仅仅是技术手段的革新，更是管理模式的突变。

以某管廊项目为例，针对大型地下综合管廊的特点，借助BIM技术对工程重点、难点部位的施工过程进行模拟施工，发现施工中可能出现的冲突和质量安全隐患，为施工方案的优化提供依据。

关键词：地下综合管廊；BIM 技术；模拟施工；项目管理在城市地下管廊施工过程中，总会面临各种各样的阻挠因素，由于管道维修以及重新铺设工作的无序化，使得城市已有的地下管廊施工必然会受到不良影响。

随着我国科技水平的不断提升，积极推动了 BIM 技术的诞生，在 BIM 技术的帮助下，地下综合管廊建设变得日趋可视化、协调化和优化起来，这对于城市地下综合管廊的建设与发展带来了很大的推动作用，从而推动城市化管道线路的铺设的日趋完善化。

城市综合管廊具有设计标准高、施工体童大、周期长等特点，在施工期间对项目周边的影响是不容忽视的，特别是城市核心区域、道路交叉□等交通繁忙的地区或地点更是如此。

利用ＢＩＭ三维技术能够进行前期碰撞检查，优化工程设计，降低地下管廊施工阶段可能存在的错误和返工等问题，并且能够优化管廊位置，优化管线排布等。

利用碰撞优化后的三维管线方案，施工人员可以进行施工交底、施工模拟，从而提高施工质量、施工进度以及与业主的沟通能力等。

由于管廊工程本身的特殊性，在施工过程中要采用一些先进的技术手段来保证工程建设目标的实现。

最近几年建筑信息模型技术在我国应用越来越广泛，应用领域也越来越多。

1 BIM 技术概述建筑信息模型，用英语表示为BuildingInformationModeling，缩写形式便是BIM，通过BIM技术可以将建筑本身借助建筑模型立体的展示出来，这个展示过程中离不开建筑工程各项信息数据的基础性支撑作用。

而且，在借助BIM技术对建筑模型进行展示的同时，在相关软件的帮助之下，还可以将该建筑项目本身所具有的各项具体的数字化信息展示出来，其质量信息、管理信息以及各种施工相关的信息也可以展示出来。

BIM 技术在综合管廊建设中的应用综合管廊是一种为了解决城市地下综合管线交叉、穿越等问题来设计的一种公共基础设施，其中各种管线、电缆等被集中在同一个地下管廊中，以减少对地面的占用，提高管线的安全性和维护性。

然而，由于综合管廊的建设需要管理、设计、施工等方面的协同配合，因此需要引入BIM技术的应用来提高效率和减少风险。

1.管廊模型设计传统的建筑设计方式很难显示综合管廊的详细设计和交叉部分，相反，BIM提供了各种管道、电线和通道的详细和精准的三维模型。

建立综合管廊的BIM模型可以帮助各个设计方针对综合管廊进行协调设计，以确保各种管道、电线和通路在三维空间中准确无误地交叉和连接。

通过BIM技术，可以在设计过程中及时发现和解决科技难点，规避风险因素，提高设计效率。

2.避免冲突在传统的建筑设计中，综合管廊的施工难度很高，因为综合管廊中存在许多复杂多样的管道和电缆，这些管道和电缆会直接影响到其它楼层和建筑的功能、效果和安全性。

而通过BIM技术，各种数据的可视化展示可以帮助工程师和施工员及时了解系统的设计和布局，轻松地分离和分析各种管道和设施之间的冲突，以保证施工平稳无阻。

3.施工控制传统的施工方式可能会导致一些不准确的数据和流程，这会在施工过程中产生维护上的问题。

BIM模型则可将施工控制更为精确。

在建设综合管廊时，BIM技术可以追踪重要资料，工作程序和施工人员的位置，通过视觉或者数字提示来提醒工程师工作站的位置以及存在的问题。

这种实时的施工管理可以减少延迟，提高质量基础。

4.设施管理综合管廊建设完毕后，并不意味着建筑工作结束。

相反，在综合管廊运营和维护过程中，BIM技术也能发挥作用。

BIM模型可用作文档管理、设施维护计划和其他管理工具。

利用BIM技术，设备运行人员可以宏观地查看各项设施的位置、状态和运行情况，从而在更高质量的设施维护计划中更有效地管理综合管廊。

综合管廊的建设是一个复杂的过程。

采用BIM技术，不仅可以提高设计效率，消除冲突和监督施工过程，还可以在运营和维护方面提高设施管理效率，降低各种不必要的开支。

BIM 技术在综合管廊建设中的应用随着城市化进程的加快和城市建设规划的不断优化，城市地下空间的开发利用愈发重要。

而综合管廊作为城市地下空间开发利用的主要载体，不仅可以有效解决城市地下管线交叉、重叠、交错等问题，更能提高城市基础设施的综合利用率和城市的可持续发展能力。

而在综合管廊建设中，BIM 技术的应用，不仅可以提高设计效率和施工质量，更可以实现管廊建设全过程的数字化管理和智慧化运营。

下面将结合 BIM 技术在综合管廊建设中的应用，对其优势及应用前景进行分析和探讨。

一、BIM 技术的优势BIM 技术（Building Information Modeling），即建筑信息模型技术，是一种基于三维模型的建筑设计、施工、运营管理技术。

相较于传统的二维设计图纸，BIM 可以实现全过程数字化设计和管理，不仅能够减少设计变更和施工误差，更可以提高设计效率和工作人员的工作体验。

BIM 还可以实现多专业协同设计和工程施工的信息共享，有效避免设计与施工之间的信息孤岛，提高设计质量和施工效率。

在综合管廊建设中，BIM 技术的应用优势主要体现在以下几个方面：1. 三维数字化设计综合管廊建设需要处理多种地下管线交叉、冲突等问题，传统的二维设计难以准确的描述地下复杂的管线网络和构造体系。

而 BIM 技术可以实现管线、轨道、结构等多专业的三维集成设计，可视化地展现设计效果和地下结构。

通过三维数字化设计，可以准确的分析和解决地下管线的交叉、冲突，确保管廊的设计合理、施工顺利进行。

2. 多专业协同设计综合管廊工程涉及多个专业领域，如土建、结构、给排水、供暖通风空调、电气等，传统的设计方式容易出现信息孤岛，不利于各专业之间的协同工作。

而 BIM 技术可以实现多专业协同设计，各专业设计人员可以在同一模型中进行设计，实时查看和修改设计信息，及时发现和解决设计冲突，使设计更加贴合实际情况，提高设计质量。

3. 碰撞检测和冲突解决综合管廊工程中地下管线众多，不同专业交叉复杂，传统设计难以准确发现并解决管线间的冲突问题。

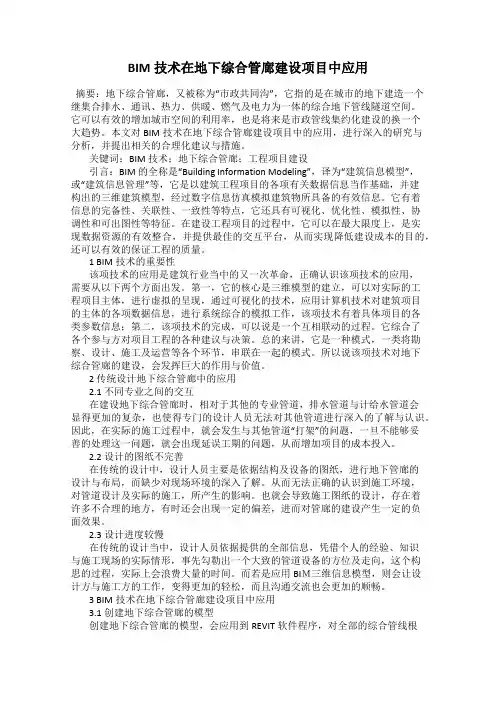

BIM技术在地下综合管廊建设项目中应用摘要：地下综合管廊，又被称为“市政共同沟”，它指的是在城市的地下建造一个继集合排水、通讯、热力、供暖、燃气及电力为一体的综合地下管线隧道空间。

它可以有效的增加城市空间的利用率，也是将来是市政管线集约化建设的换一个大趋势。

本文对BIM技术在地下综合管廊建设项目中的应用，进行深入的研究与分析，并提出相关的合理化建议与措施。

关键词：BIM技术；地下综合管廊；工程项目建设引言：BIM的全称是“Building Information Modeling”，译为“建筑信息模型”，或“建筑信息管理”等，它是以建筑工程项目的各项有关数据信息当作基础，并建构出的三维建筑模型，经过数字信息仿真模拟建筑物所具备的有效信息。

它有着信息的完备性、关联性、一致性等特点，它还具有可视化、优化性、模拟性、协调性和可出图性等特征。

在建设工程项目的过程中，它可以在最大限度上，是实现数据资源的有效整合，并提供最佳的交互平台，从而实现降低建设成本的目的，还可以有效的保证工程的质量。

1 BIM技术的重要性该项技术的应用是建筑行业当中的又一次革命，正确认识该项技术的应用，需要从以下两个方面出发。

第一，它的核心是三维模型的建立，可以对实际的工程项目主体，进行虚拟的呈现，通过可视化的技术，应用计算机技术对建筑项目的主体的各项数据信息，进行系统综合的模拟工作，该项技术有着具体项目的各类参数信息；第二，该项技术的完成，可以说是一个互相联动的过程。

它综合了各个参与方对项目工程的各种建议与决策。

总的来讲，它是一种模式，一类将勘察、设计、施工及运营等各个环节，串联在一起的模式。

所以说该项技术对地下综合管廊的建设，会发挥巨大的作用与价值。

2 传统设计地下综合管廊中的应用2.1 不同专业之间的交互在建设地下综合管廊时，相对于其他的专业管道，排水管道与计给水管道会显得更加的复杂，也使得专门的设计人员无法对其他管道进行深入的了解与认识。

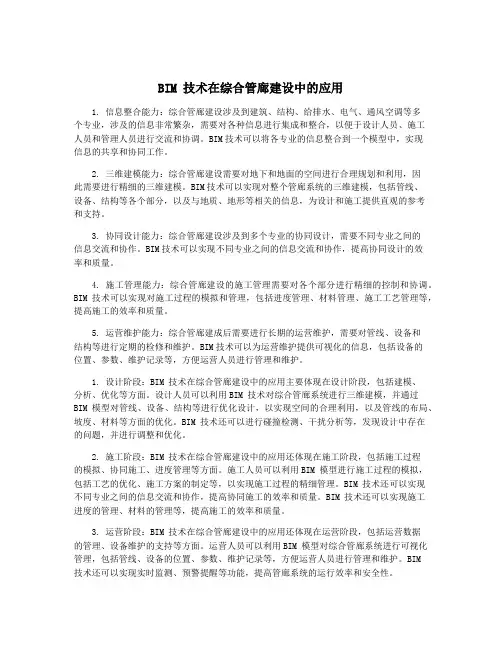

BIM 技术在综合管廊建设中的应用1. 信息整合能力：综合管廊建设涉及到建筑、结构、给排水、电气、通风空调等多个专业，涉及的信息非常繁杂，需要对各种信息进行集成和整合，以便于设计人员、施工人员和管理人员进行交流和协调。

BIM技术可以将各专业的信息整合到一个模型中，实现信息的共享和协同工作。

2. 三维建模能力：综合管廊建设需要对地下和地面的空间进行合理规划和利用，因此需要进行精细的三维建模。

BIM技术可以实现对整个管廊系统的三维建模，包括管线、设备、结构等各个部分，以及与地质、地形等相关的信息，为设计和施工提供直观的参考和支持。

3. 协同设计能力：综合管廊建设涉及到多个专业的协同设计，需要不同专业之间的信息交流和协作。

BIM技术可以实现不同专业之间的信息交流和协作，提高协同设计的效率和质量。

4. 施工管理能力：综合管廊建设的施工管理需要对各个部分进行精细的控制和协调。

BIM技术可以实现对施工过程的模拟和管理，包括进度管理、材料管理、施工工艺管理等，提高施工的效率和质量。

5. 运营维护能力：综合管廊建成后需要进行长期的运营维护，需要对管线、设备和结构等进行定期的检修和维护。

BIM技术可以为运营维护提供可视化的信息，包括设备的位置、参数、维护记录等，方便运营人员进行管理和维护。

1. 设计阶段：BIM 技术在综合管廊建设中的应用主要体现在设计阶段，包括建模、分析、优化等方面。

设计人员可以利用BIM 技术对综合管廊系统进行三维建模，并通过BIM 模型对管线、设备、结构等进行优化设计，以实现空间的合理利用，以及管线的布局、坡度、材料等方面的优化。

BIM 技术还可以进行碰撞检测、干扰分析等，发现设计中存在的问题，并进行调整和优化。

2. 施工阶段：BIM 技术在综合管廊建设中的应用还体现在施工阶段，包括施工过程的模拟、协同施工、进度管理等方面。

施工人员可以利用BIM 模型进行施工过程的模拟，包括工艺的优化、施工方案的制定等，以实现施工过程的精细管理。

BIM 技术在综合管廊建设中的应用BIM 技术（Building Information Modeling）是一种基于三维模型的数字化设计和施工技术，已经在建筑行业得到广泛应用。

随着城市化进程的加速和城市基础设施建设的不断推进，综合管廊作为城市地下空间的重要组成部分，也越来越受到重视。

BIM 技术在综合管廊建设中的应用，不仅可以提高设计效率、优化施工质量，还能够实现管廊的智能化运营管理，对于推动城市地下空间的规划和建设具有重要意义。

在综合管廊设计阶段，BIM 技术可以帮助设计师更加直观地理解地下空间的复杂结构和各种管线的布局情况。

通过BIM技术，设计师可以利用三维模型进行视觉化设计，将管线、结构及设备等进行整合和优化，确保各种管线的安全分布和合理布局。

BIM 技术还可以实现不同专业之间的协同设计，促进设计方案的整体性和一体化，提高设计效率，减少设计冲突并优化设计成本。

通过BIM 技术，设计团队可以对设计方案进行虚拟模拟和碰撞检测，及早发现和解决潜在的设计问题，确保设计方案的合理性和可行性。

设计团队还可以对设计方案进行模拟可视化，对项目方案进行评估和优化，提高设计方案的质量和可持续性。

综合管廊的设计一旦运用BIM技术可以帮助设计团队有效规避隐蔽工程问题，提前预测并解决相关风险，从而提高设计方案的安全性和稳定性。

在综合管廊施工阶段，BIM 技术可以帮助施工方更加合理地规划施工进程、提高施工效率。

通过BIM 技术，施工方可以对施工进度、资源分配、材料管理等进行全面监控和管理，实现施工过程的精确化、智能化和优化化。

BIM 技术还可以提前识别施工难点和风险点，优化施工流程，确保施工过程的安全性和稳定性。

同时BIM技术可以帮助主管部门监控和协调整个施工项目各方的协作，提供施工管理的全过程数据支持，从而对提高施工质量、降低施工成本具有重要作用。

在施工现场管理方面，BIM 技术还可以实现工程控制点管理、材料定位识别、施工进度追踪等。

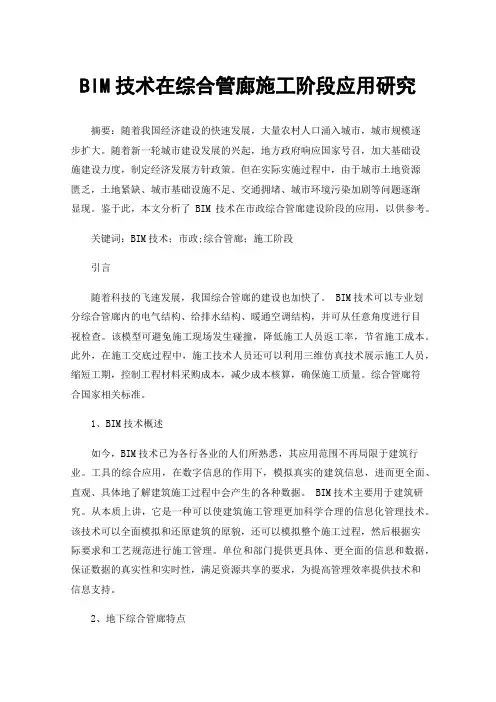

BIM技术在综合管廊施工阶段应用研究摘要：随着我国经济建设的快速发展，大量农村人口涌入城市，城市规模逐步扩大。

随着新一轮城市建设发展的兴起，地方政府响应国家号召，加大基础设施建设力度，制定经济发展方针政策。

但在实际实施过程中，由于城市土地资源匮乏，土地紧缺、城市基础设施不足、交通拥堵、城市环境污染加剧等问题逐渐显现。

鉴于此，本文分析了BIM技术在市政综合管廊建设阶段的应用，以供参考。

关键词：BIM技术；市政;综合管廊；施工阶段引言随着科技的飞速发展，我国综合管廊的建设也加快了。

BIM技术可以专业划分综合管廊内的电气结构、给排水结构、暖通空调结构，并可从任意角度进行目视检查。

该模型可避免施工现场发生碰撞，降低施工人员返工率，节省施工成本。

此外，在施工交底过程中，施工技术人员还可以利用三维仿真技术展示施工人员，缩短工期，控制工程材料采购成本，减少成本核算，确保施工质量。

综合管廊符合国家相关标准。

1、BIM技术概述如今，BIM技术已为各行各业的人们所熟悉，其应用范围不再局限于建筑行业。

工具的综合应用，在数字信息的作用下，模拟真实的建筑信息，进而更全面、直观、具体地了解建筑施工过程中会产生的各种数据。

BIM技术主要用于建筑研究。

从本质上讲，它是一种可以使建筑施工管理更加科学合理的信息化管理技术。

该技术可以全面模拟和还原建筑的原貌，还可以模拟整个施工过程，然后根据实际要求和工艺规范进行施工管理。

单位和部门提供更具体、更全面的信息和数据，保证数据的真实性和实时性，满足资源共享的要求，为提高管理效率提供技术和信息支持。

2、地下综合管廊特点城市地下综合管廊是一种建在城市地下的隧道，分布密集，功能多样。

其结构通常由钢筋混凝土箱涵、可修口、截口和通风支撑模块组成，如口、监控中心和管道控制中心等，是动脉和核心，能保证管道稳定有序运行。

城市。

城市地下综合管廊综合管网较为复杂，通常有城市电力、通讯、给排水、天然气等两种以上，可以很大程度上解决重复使用的问题。

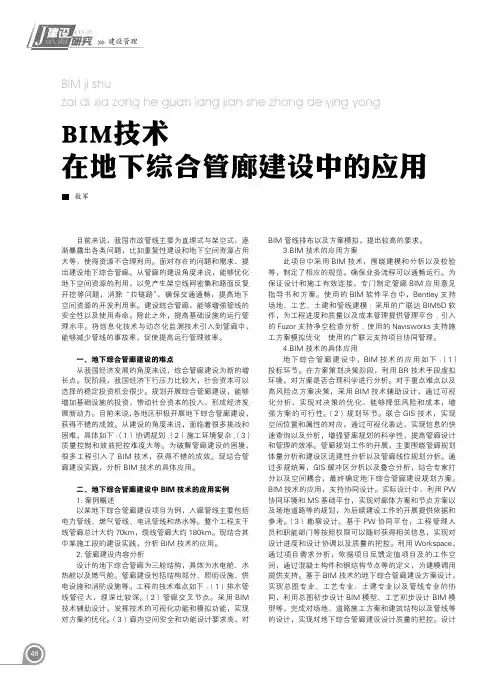

J IAN SHE YAN JIU建设管理48BIM技术在地下综合管廊建设中的应用BIM ji shuzai di xia zong he guan lang jian she zhong de ying yong敖军目前来说，我国市政管线主要为直埋式与架空式，逐渐暴露出各类问题，比如重复性建设和地下空间资源占用大等，使得资源不合理利用。

面对存在的问题和需求，提出建设地下综合管廊。

从管廊的建设角度来说，能够优化地下空间资源的利用，以免产生架空线网密集和路面反复开挖等问题，消除“拉链路”，确保交通通畅，提高地下空间资源的开发利用率。

建设综合管廊，能够增强管线的安全性以及使用寿命。

除此之外，提高基础设施的运行管理水平。

将信息化技术与动态化监测技术引入到管廊中，能够减少管线的事故率，促使提高运行管理效率。

一、地下综合管廊建设的难点从我国经济发展的角度来说，综合管廊建设为新的增长点。

现阶段，我国经济下行压力比较大，社会资本可以选择的稳定投资机会很少。

规划开展综合管廊建设，能够增加基础设施的投资，带动社会资本的投入，形成经济发展新动力。

目前来说，各地区积极开展地下综合管廊建设，获得不错的成效。

从建设的角度来说，面临着很多挑战和困难，具体如下：（1）协调规划；（2）施工环境复杂；（3）质量控制和效益把控难度大等。

为破解管廊建设的困境，很多工程引入了BIM技术，获得不错的成效。

现结合管廊建设实践，分析BIM技术的具体应用。

二、地下综合管廊建设中BIM技术的应用实例1.案例概述以某地下综合管廊建设项目为例，入廊管线主要包括电力管线、燃气管线、电讯管线和热水等。

整个工程支干线管廊总计大约70km，缆线管廊大约180km。

现结合其中某施工段的建设实践，分析BIM技术的应用。

2.管廊建设内容分析设计的地下综合管廊为三舱结构，具体为水电舱、水热舱以及燃气舱。

管廊建设包括结构部分、照明设施、供电设施和消防设施等。

工程的技术难点如下：（1）排水管线管径大，埋深比较深。

城市市政管廊BIM建设及应用1BIM建设及应用工作的定位与目标BIM建设及应用工作在建设过程中的广泛展开，是一项重要基础工作。

在BIM建设及应用中，主要工作方向为：在施工的各个阶段按照要求，提供B1M模型进行应用、深化，并在施工过程中检查BIM模型的应用效果，使B1M模型满足C1M平台、数字建管平台等的应用需求。

2BIM模型建立与审核2.1BIM工作成果B1M模型依照要求，按照项目节点提供带材质、坐标（大地2000坐标系）的B1M模型及满足工程计量的工程量清单。

2.2BIM工作平台采用主流的Autodesk^Bent1ey等BIM建模平台开展BIM建设工作，最终形成以BIM模型为载体的各项数据模块，为三方平台应用和管理提供打好基础。

2.3AUtOdeSk建模平台2.4各阶段BIM模型建设2.4.1模型编码综合节点模型本项目B1M模型的创建，将以“BIM模型成果技术系列导则”为原则，按照“BIM模型对象编码技术系列导则”和施组方案组织分解WBS模型架构，完成满足各阶段要求的BIM模型成果。

2.4.2深化设计模型创建将积极对接设计方，熟悉其提供的相关模型。

在深入研究B1M等级规定的基础上，对设计方提供模型的基础上加以深化应用，在施工过程中对模型及模型元素附加或关联施工信息（反映工程施工建设相关的进度、质量、安全、成本等内容），模型施工信息在工程施工建设过程中动态填入，以关联文档或数据库方式进行存储管理，模型与施工信息通过编码实现对应关联。

深化设计模型创建2.4.3施工过程模型创建在施工过程中，会根据施工实际需要创建施工过程模型，其创建严格按照上述创建原则进行，施工过程模型将用于反映不同阶段的施工状态，在施工动画、施工模拟、3D 作业指导书中应用，并对模型及模型元素附加或关联施工信息。

施工过程主体构件拆分2.4.4竣工模型创建施工结束进行竣工交付时，也将基于上述创建原则，完成模型创建工作，最终竣工模型深度将达到《市政工程BIM模型成果技术导则》中对于竣工模型要求的深度和精度，即工程对象单元表达内容与工程实际竣工状态一致，应能准确表达其完整细节，能体现工程完建状态所需要的精确尺寸、形状、位置、定位尺寸和材质，机电设备将采用厂商的最终生产模型。

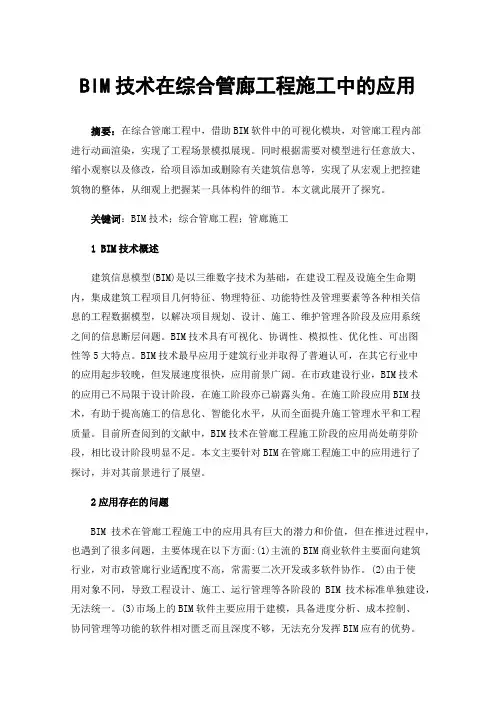

BIM技术在综合管廊工程施工中的应用摘要：在综合管廊工程中，借助BIM软件中的可视化模块，对管廊工程内部进行动画渲染，实现了工程场景模拟展现。

同时根据需要对模型进行任意放大、缩小观察以及修改，给项目添加或删除有关建筑信息等，实现了从宏观上把控建筑物的整体，从细观上把握某一具体构件的细节。

本文就此展开了探究。

关键词：BIM技术；综合管廊工程；管廊施工1 BIM技术概述建筑信息模型(BIM)是以三维数字技术为基础，在建设工程及设施全生命期内，集成建筑工程项目几何特征、物理特征、功能特性及管理要素等各种相关信息的工程数据模型，以解决项目规划、设计、施工、维护管理各阶段及应用系统之间的信息断层问题。

BIM技术具有可视化、协调性、模拟性、优化性、可出图性等5大特点。

BIM技术最早应用于建筑行业并取得了普遍认可，在其它行业中的应用起步较晚，但发展速度很快，应用前景广阔。

在市政建设行业，BIM技术的应用已不局限于设计阶段，在施工阶段亦已崭露头角。

在施工阶段应用BIM技术，有助于提高施工的信息化、智能化水平，从而全面提升施工管理水平和工程质量。

目前所查阅到的文献中，BIM技术在管廊工程施工阶段的应用尚处萌芽阶段，相比设计阶段明显不足。

本文主要针对BIM在管廊工程施工中的应用进行了探讨，并对其前景进行了展望。

2应用存在的问题BIM技术在管廊工程施工中的应用具有巨大的潜力和价值，但在推进过程中，也遇到了很多问题，主要体现在以下方面:(1)主流的BIM商业软件主要面向建筑行业，对市政管廊行业适配度不高，常需要二次开发或多软件协作。

(2)由于使用对象不同，导致工程设计、施工、运行管理等各阶段的BIM技术标准单独建设，无法统一。

(3)市场上的BIM软件主要应用于建模，具备进度分析、成本控制、协同管理等功能的软件相对匮乏而且深度不够，无法充分发挥BIM应有的优势。

(4)设计单位的BIM技术应用亦处于起步阶段，尚未真正形成生产力，导致上游BIM产品少、族库不丰富，施工阶段建模工作量巨大。

BIM 技术在综合管廊建设中的应用BIM是建筑信息模型（Building Information Modeling）的缩写，是一种基于三维模型和相关数据的综合性设计和管理系统。

在综合管廊建设过程中，BIM技术的应用可以提高项目的设计效率、施工质量和运维管理水平。

以下是BIM技术在综合管廊建设中的一些应用：1. 设计阶段：BIM技术可以实现多种不同管线系统（如给水、排水、电力等）的协同设计和碰撞检测。

通过BIM模型，设计人员可以模拟和分析不同管线的布置和连接方式，减少施工过程中的设计问题和错误，节约设计时间和成本。

2. 施工阶段：BIM技术可以生成模拟施工过程的可视化模型，实现施工进度的预测和优化。

施工人员可以在BIM模型中模拟施工过程，评估施工方法的可行性，并预测潜在的冲突和危险。

这有助于提前解决问题，减少施工延误和事故发生的可能性。

3. 设备管理：BIM技术可以集成管线设备的数据和信息，并实现设备的实时监测和运维管理。

通过BIM模型，管理人员可以获取设备的使用状态、维修记录和故障预警等信息，及时采取维修和替换措施，提高设备的可靠性和使用寿命。

4. 数据管理：BIM技术可以集成各种综合管廊相关的数据和信息，实现全生命周期的数据管理。

通过BIM模型，管理人员可以查看和更新项目的所有数据，包括设计图纸、施工计划、材料清单、设备参数等。

这有助于实现项目的信息共享和协同工作，提高项目管理的效率和准确性。

BIM技术在综合管廊建设中具有广泛的应用前景。

随着BIM技术的不断发展和普及，相信它将在综合管廊建设中发挥越来越重要的作用，带来更高效、更安全和更可持续的建设模式。

BIM 技术在综合管廊建设中的应用在综合管廊建设过程中，存在着诸多问题。

例如，管线纵横交错，难以定位；管线位置误差较大，难以保证质量；管道架设容易受到地下建筑的干扰，建设进度容易拖延等等。

而BIM技术可以帮助解决这些问题。

首先，在综合管廊建设前，可以利用BIM技术进行地下管线的勘察和定位，提前发现问题并进行预测，从而减少建设中的风险和出现问题的概率。

其次，在管线建设过程中，BIM技术可以提供高精度的设计效果图，减少因设计偏差而导致的建设错误的发生。

最后，在建设完成后，BIM技术可以为综合管廊的运维管理提供有效的支持，减少运行成本，延长使用寿命。

在综合管廊建设中，BIM技术主要应用于对管线布置的三维建模。

通过BIM模型，可以清晰明了地呈现出管线的分布及其周围环境，为设计、施工和管理提供了强有力的技术支持。

1.设计和勘察阶段：在综合管廊建设的设计和勘察阶段中，BIM技术可以通过搜集处理各种地下管线的数据，形成3D模型，以保证各种管线在建筑物、地道、车站、广场、绿化、市政道路等各种空间条件下，其间异然构型的合理性和稳定性，准确呈现出不同管线之间的交错与透明，由此推导出统一的设计方案和布局方式。

2.施工阶段：在综合管廊建设施工阶段中，BIM模型可以为建筑师、工程师、承包商和供应商提供详尽而准确的计划、资料和方案，使他们更好地了解工作的目标和工作的方式，从而加速进度，减少延迟和变更。

同时，BIM技术还可以把模型加入到全过程控制和监测中，随时随地跟踪施工进度和施工效果，确保整个建设过程的可视化。

3.运维阶段：在综合管廊建设完成后的运维阶段，BIM模型可以为运维人员提供可靠的管理工具，使他们可以更好地了解管线的细节和运行状态，从而有效地保障综合管廊的正常运行。

此外，BIM技术还可以帮助运维人员识别问题和风险，并及时采取预防措施。

1.减少管理成本：BIM技术可以方便地将各种信息整合在一起，不需要花费过多的时间和人力资源来处理数据。

BIM技术在城市地下综合管廊中的应用摘要：综合管廊是目前世界上比较先进的技术设施管网布置形式，是城市建设和城市发展的趋势和潮流。

综合管廊的工程建设需要大量的前期规划以保证安全使用和经济合理，也需要完整的综合管线数据以保证后期高效的运维。

引入BIM技术能够为综合管廊建设和管理提供充分支撑。

关键词：综合管廊；BIM技术1、传统地下管线布置概述城市市政公用管线是城市赖以正常运行的生命线，除了市政排水管线由政府统一排布之外，其余管线由各产权单位独自敷设在道路的浅层空间内，管线的设计缺乏整体性，每个专业需要增管或维修时，都需要重新开挖路面，造成反复对道路“开刀”，影响整个城市的交通运行还造成道路寿命缩短，后期市政建设成本在无形中增加。

随着我国城镇化进程的加快，为提升管线建设水平，保障市政管线的安全运行，有必要采用新的管线敷设方式-综合管廊。

2、城市综合管廊概述城市地下综合管廊是指在城市地下建造一个将给排水、电力、通讯、燃气、热力等公用管线集中铺设的隧道空间，并设有专门的检修口、吊装口和监测系统，实施统一规划、统一设计、统一建设和管理。

其主要特点为：管线高度集中（电力、通信、供水、燃气等多种市政管线集中在一体）、建设地段繁华（一般建设在城市核心区、中心商务区、重要广场、主要道路的交叉口等）、附属工程庞大（内置通风、排水、消防、监控等附属工程系统）。

综合管廊的建设可以减少城市路面开挖，将管线的布置融入城市规划中，充分利用道路地下空间，合理布置各专业管线；便于各种管线的敷设、增减、维修和日常管理；建设完成后，可实现多专业管线统一监管，提高管理效率。

综合管廊示意图3、BIM技术在综合管廊的价值体现BIM技术是辅助项目全过程实施的技术，能够连接建筑项目生命期不同阶段的数据、过程和资源，是对工程对象的完整描述。

利用可视化和可模拟性等特点将工程提前在计算机中模拟建造，将项目全过程中可能出现的问题提前检查、提前解决，形成一套完整的实施方案。

BIM技术在城市地下综合管廊建设中的应用摘要：为有效提升工程建设质量安全管理水平，优化工程建设管理模式，推进建筑行业信息化技术发展，将在管廊建设的全生命周期中运用BIM技术。

采用BIM技术的系列软件，通过三维可视化模型的建立，进行场地布置模拟，在管线安装过程中进行碰撞检查及管线入廊的深化设计；通过实物的工程量统计汇总，便于物资限额领料工作的展开与管理；通过施工方案的动画模拟，在管廊主体施工过程中明确各复杂节点及重要部位的施工工艺；将BIM+VR技术结合运用，浸入式体验交底，并对廊内工况进行实时管控；结合管廊建养平台的使用，完成各单位间的协调工作。

地下综合管廊建设中BIM技术的投入使用，极大程度上降低了工程成本，大大提高了项目精细化管理水平。

关键词：BIM技术；地下综合管廊；碰撞检查；深化设计；方案模拟；工程量统计；协同管理；1 BIM规划阶段基于 GIS技术收集的项目周边地理信息数据，结合BIM技术，将精确的管廊模型导入GIS系统，检查管廊施工图设计BIM模型与已建或已规划地下空间、轨道交通之间是否存在冲突，对模型进行调整，确保管廊与周边规划的协调性，避免了施工工期中临时调整管廊位置，修改设计图的局面。

三维真实比例BIM数据模型结合云平台GIS定位功能实现在真实地形环境下研究与定位，改变非直观的表达方式，传达项目信息模型的准确定位，极大程度上提升了工作效率，保证了设计效果质量问题。

根据模型的准确定位，分析判断地下综合管廊途径的地形特点，合理分配施工过程中的施工便道、临建场地等规划。

2 BIM设计阶段2.1三维可视化模型建立2.1.1创建廊体结构模型根据管廊主体设计施工图纸，创建管廊构件和预埋件真实比例模型。

通过管廊整体图纸定位，创建管廊需要现浇的结构模型。

这一过程不仅是建立管廊的三维模型，更是在建模过程中，检查图纸在二维设计过程中不易发现的问题，通过模型与设计院进行沟通，并根据反馈信息修改管廊廊体结构模型。

随着我国城市化进程的快速推进，实施统一规划、统一设计、统一建设和管理的方针，拓展城市地下空间也成为了城市化建设的主流，基础设施立体化也成为了现代化城市发展的必由之路，地下综合管廊工程项目建设应运而生。

国务院高度重视推进城市地下综合管廊建设，老城区地下管线错综繁杂，交通规划不够完善，盾构法管廊因其施工工艺特点，较好地规避了管线改迁、交通导改的困难。

但因老城区施工场地狭小，场地布置在保证合理的情况下高度集中设置各项设施，同时管廊排风、管线入廊等需求，管廊线路上需设置若干个节点井，盾构施工过程中，快速、高效、经济地完成穿越节点井任务，也将大大提高施工整体效率、降低施工成本。

BIM技术在地下管廊工程建设中的应用，对于工程施工过程中的场地布置、技术交底、方案优化等方面起到重要作用。

由于地下管廊建设一般位于城区，具有地层环境复杂、地上建筑繁多的特点。

采用BIM技术在工程施工前，能够通过三维模拟的方式判断施工方案是否合理，有效避免了返工问题，推动地下综合管廊工程建设走向智能化、科学化、专业化。

本文以S市某地下综合管廊工程为例，详细介绍采用BIM技术对场地布置、技术交底、盾构过节点井方案优化等方面的应用。

一、工程概况S市某城市地下综合管廊工程单线长12.6公里，采用盾构法施工，管廊结构为单洞单圆形式，结构内径5400mm，壁厚300mm。

全线共7个盾构井，22个井，6个盾构区间，双线盾构过节点井共44次，节点井之间间距约400m。

本工程具有施工场地小，节点井数量多、盾构接收、始发频次高的特点。

二、规划设计场地布置根据设计图纸运用BIM技术对盾构始发井及节点井的施工现场进行重新划分布置，并对各部分功能进行标注，并通过建立的模型分析研究现场施工设施布置的合理性，并不断优化和改进，使场地利用率达到最大化，引导现场实际临建施工。

同时通过该技术的应用可有效降低场地建设的成本支出，避免因场地布置不合理对现场施工进度造成影响。

BIM技术在地下综合管廊建设中的应用摘要：近年来，经济快速发展，信息化技术发展迅速，BIM技术发挥着越来越重的作用，它给施工行业带来了工作模式的创新及高效的管理手段。

BIM技术在我国已经开展了很多年的应用推广，取得了一些应用成果。

但随着建设工程项目规模的日趋庞大、工程结构的日趋复杂、项目数据的日趋精细，单纯的BIM建模等运用已不能满足建设工程项目的需要，BIM协同管理平台开始逐渐进入人们的视野。

以世界园艺博览会地下综合管廊施工建造过程应用为背景，结合BIM技术的应用经验，阐述了其在综合管廊建设过程中的应用以及BIM施工协同管理平台的应用等。

关键词：BIM技术；地下综合管廊建设；应用引言城市地下综合管廊的建设可以促进城市高效和转型发展，有利于提高城市地下综合承载能力和发展质量，有利于增加公共基础建设的有效投资，并且拉动社会资本投入。

由于我国综合管廊建设起步较晚，在施工过程中还是缺乏实际经验，难免会遇到技术难题。

应用先进的BIM技术及科学有效的技术手段，改善施工质量，提高施工进度，可以为后续的建设工程提供参考，此类问题的研究具有一定的科学价值和工程价值。

1BIM技术与综合管廊施工建设特点BIM技术属于CAD建设领域技术后，又一个较为重要的计算机应用技术。

该种技术主要以工程项目为主，充分利用各项数字信息技术信息建立带有仿真性的建筑模型。

并且，该项技术还具有协调性、模拟性、信息真实性、可视性以及优化性等特点，使任何物体都能在建模中明确建设时间以及拆除时间。

同一个项目的不同阶段也能在BIM中提取、更改信息数据。

当前，城市建设中多采用城市地下综合管廊模式，即在城市地下建造一个隧道空间，将电力、通信、燃气、供热、给排水等各种工程管线集于一体，设有专门的检修口、吊装口和监测系统，实施统一规划、统一设计、统一建设和管理。

其主要特点如下：①没有专业规范的指导，也就是说综合管廊行业中没有一个具有权威性的施工验收标准，通常验收时大多都参照与其专业相似的技术标准。

BIM技术在城市地下综合管廊中的应用臧涛摘要：随着管廊的建设发展,我们也发现在施工过程中存在着一些问题。

而BIM 技术最近几年在我国应用越来越广泛,应用的领域也越来越多。

本文主要介绍BIM 技术在城市地下综合管廊中的应用现状，并对BIM技术在城市地下综合管廊中的应用进行了分析。

关键词：BIM技术；城市地下综合管廊；应用1 BIM技术在地下综合管廊的应用现状BIM技术和管廊工程在中国同属于新兴事物，虽然中央和地方都大力推广和提倡，但是要真真正正地落到实处恐怕还是需要时间的积累。

在实际应用中不乏一些技术能力雄厚的设计院、施工单位在施工过程中尝试使用，也取得了非常好的效果。

但是由于BIM人才的匮乏，加上旧意识、旧思想的影响，BIM技术在管廊建设中的应用也只是停留在很初级的阶段，具体的应用情况如下：1.1 施工模拟现在越来越多的投标单位在投标的过程中都会提到4D施工模拟或者5D施工模拟，将自己的施工进度计划、施工方案、施工场地布置等通过动画模拟的方式展现出来。

资源配置、施工机械进出场与安拆、复杂节点施工也可以事先在BIM 施工模拟软件中进行演示，找到施工过程中可能会出现的问题，同时也可以预见施工过程中可能出现的安全隐患，制定解决方案。

1.2 碰撞检测碰撞检测技术是目前BIM技术应用中最为成熟的一项，以至于在很多人看来BIM技术就只能做碰撞检测，很多软件厂商也提供了这个技术支持。

碰撞检测技术确实能为多专业协调带来一定的便利，提前在BIM软件中将碰撞点进行调整，减少工程中的返工、窝工现象，进而缩短施工工期，减少施工成本。

1.3 投标演示随着BIM技术的推广，企业也越来越重视自己核心价值的创建，很多施工企业在投标的时候会演示自己BIM应用，既提高了自己企业的形象，为自己加分不少，也能更有效地说明自己的施工技术方案。

事实上，施工企业往往会夸大自己的应用能力，一些并没有在工程中进行应用的BIM技术，也会出现在自己的宣传视频上。

BIM+GIS技术在地下综合管廊中的应用摘要：随着科学技术的不断发展和进步，BIM 技术和 GIS 技术被广泛应用于建筑、交通、等诸多领域。

城市市政综合管廊由于其项目生命周期较长、地理位置隐蔽等特点，容易出现“施工难、管理难、维护难”等现象。

针对这些现象，提出了综合运用 BIM 技术与 GIS 技术对市政综合管廊进行施工、管理、协调、控制，以达到运维、管理与维修的便捷化，从而解决市政综合管廊三大难问题。

关键词：BIM技术；GIS技术；综合管廊前言2015年4月，国家财政部、住房城乡建设部公示了地下综合管廊10个试点城市名单，综合管廊建设在我国全面展开。

综合管廊是指通过在地下建造一条隧道，将多种市政管线（包括给排水、电力电缆、供热、供气、通信光缆等）敷设其中，实施统一规划、统一设计、统一建设和管理，提高了地下空间利用率，是保障城市运行的重要基础设施和“生命线”。

为进一步实现对城市综合管廊全生命周期高效的建设运维管理，将目前最为先进的BIM技术和GIS技术运用于综合管廊建设运维中，对管廊实现从二维到三维、宏观到微观的立体化、可视化管理，实现综合管廊建设运维管理更加经济、实用、科学、安全。

1、BIM技术在综合管廊中的应用1.1 BIM技术简介BIM（Building Information Modeling）即建筑信息模型，是把建筑工程项目的各项相关信息数据当作模型的基础，搭建相应的建筑模型，利用数字信息仿真模拟建筑物所具有的真实信息。

在建筑或工程项目的规划设计、施工建设、运维管理到报废拆除的全生命周期的生产和管理中发挥了重要作用。

近些年来在BIM 3D建筑信息模型基础上，融入“时间进度信息”与“成本造价信息”，形成五维建筑信息模型，通过“5D”建筑信息模型，实现以“进度控制”、“投资控制”、“质量控制”、“合同管理”、“资源管理”为目标的数字化三控两管项目总控系统。

1.2 BIM在综合管廊中的应用BIM 技术较传统的二维设计和项目管理办法，特别适合应用在诸如综合管廊这类涉及专业多、结构复杂、施工期限紧张、测量点多、精度要求高、质量要求严格的重大工程中。
