杠杆与滑轮复习

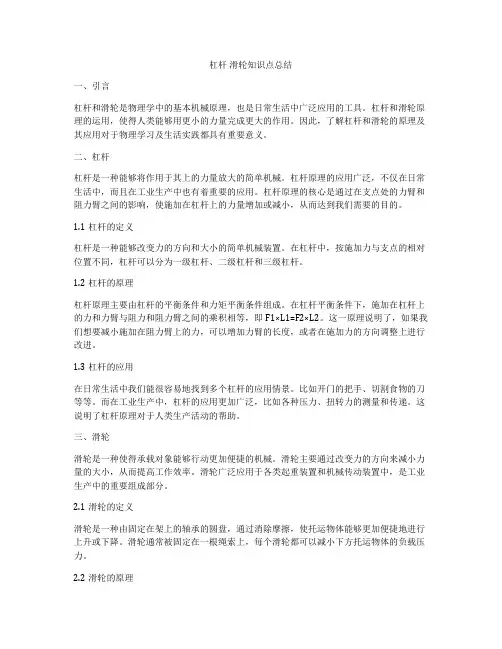

杠杆滑轮知识点总结一、引言杠杆和滑轮是物理学中的基本机械原理，也是日常生活中广泛应用的工具。

杠杆和滑轮原理的运用，使得人类能够用更小的力量完成更大的作用。

因此，了解杠杆和滑轮的原理及其应用对于物理学习及生活实践都具有重要意义。

二、杠杆杠杆是一种能够将作用于其上的力量放大的简单机械。

杠杆原理的应用广泛，不仅在日常生活中，而且在工业生产中也有着重要的应用。

杠杆原理的核心是通过在支点处的力臂和阻力臂之间的影响，使施加在杠杆上的力量增加或减小，从而达到我们需要的目的。

1.1杠杆的定义杠杆是一种能够改变力的方向和大小的简单机械装置。

在杠杆中，按施加力与支点的相对位置不同，杠杆可以分为一级杠杆、二级杠杆和三级杠杆。

1.2杠杆的原理杠杆原理主要由杠杆的平衡条件和力矩平衡条件组成。

在杠杆平衡条件下，施加在杠杆上的力和力臂与阻力和阻力臂之间的乘积相等，即F1×L1=F2×L2。

这一原理说明了，如果我们想要减小施加在阻力臂上的力，可以增加力臂的长度，或者在施加力的方向调整上进行改进。

1.3杠杆的应用在日常生活中我们能很容易地找到多个杠杆的应用情景。

比如开门的把手、切割食物的刀等等。

而在工业生产中，杠杆的应用更加广泛，比如各种压力、扭转力的测量和传递。

这说明了杠杆原理对于人类生产活动的帮助。

三、滑轮滑轮是一种使得承载对象能够行动更加便捷的机械。

滑轮主要通过改变力的方向来减小力量的大小，从而提高工作效率。

滑轮广泛应用于各类起重装置和机械传动装置中，是工业生产中的重要组成部分。

2.1滑轮的定义滑轮是一种由固定在架上的轴承的圆盘，通过消除摩擦，使托运物体能够更加便捷地进行上升或下降。

滑轮通常被固定在一根绳索上，每个滑轮都可以减小下方托运物体的负载压力。

2.2滑轮的原理滑轮的原理主要是利用摩擦的减小来达到目的的。

在传统的滑轮中，上下支点之间的力学平衡原理能够帮助我们减小上方施加在绳索上的力并提高效率。

最简单的滑轮原理是1:1滑轮，即上下支点之间力量的大小相等。

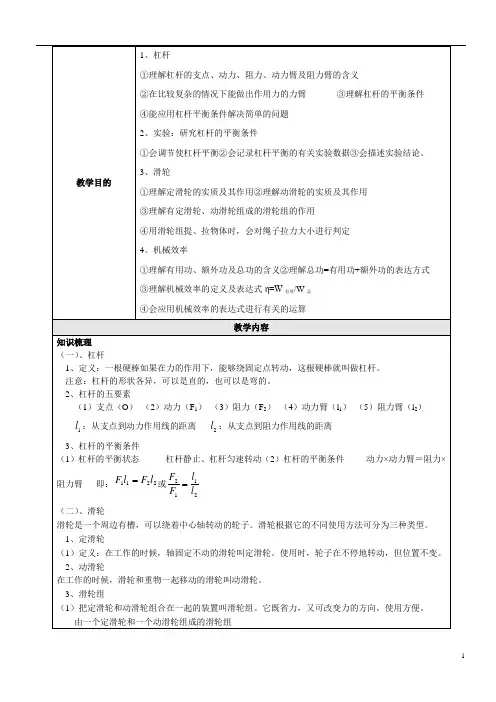

教学目的1、杠杆①理解杠杆的支点、动力、阻力、动力臂及阻力臂的含义②在比较复杂的情况下能做出作用力的力臂 ③理解杠杆的平衡条件 ④能应用杠杆平衡条件解决简单的问题 2、实验：研究杠杆的平衡条件①会调节使杠杆平衡②会记录杠杆平衡的有关实验数据③会描述实验结论。

3、滑轮①理解定滑轮的实质及其作用②理解动滑轮的实质及其作用 ③理解有定滑轮、动滑轮组成的滑轮组的作用 ④用滑轮组提、拉物体时，会对绳子拉力大小进行判定 4、机械效率①理解有用功、额外功及总功的含义②理解总功=有用功+额外功的表达方式 ③理解机械效率的定义及表达式η=W 有效/W 总 ④会应用机械效率的表达式进行有关的运算教学内容知识梳理 （一）、杠杆1、定义：一根硬棒如果在力的作用下，能够绕固定点转动，这根硬棒就叫做杠杆。

注意：杠杆的形状各异，可以是直的，也可以是弯的。

2、杠杆的五要素（1）支点（O ） （2）动力（F 1） （3）阻力（F 2） （4）动力臂（l 1） （5）阻力臂（l 2）1l ：从支点到动力作用线的距离 2l ：从支点到阻力作用线的距离3、杠杆的平衡条件（1）杠杆的平衡状态 杠杆静止、杠杆匀速转动（2）杠杆的平衡条件 动力×动力臂＝阻力×阻力臂 即：2211l F l F =或2112l l F F =（二）、滑轮滑轮是一个周边有槽，可以绕着中心轴转动的轮子。

滑轮根据它的不同使用方法可分为三种类型。

1、定滑轮（1）定义：在工作的时候，轴固定不动的滑轮叫定滑轮。

使用时，轮子在不停地转动，但位置不变。

2、动滑轮在工作的时候，滑轮和重物一起移动的滑轮叫动滑轮。

3、滑轮组（1）把定滑轮和动滑轮组合在一起的装置叫滑轮组。

它既省力，又可改变力的方向，使用方便。

由一个定滑轮和一个动滑轮组成的滑轮组（2）分析归纳：使用滑轮组的时候，重物和动滑轮的总重由几段绳子承担，提起重物所用的动力就是总重的几分之一，动力（或绳子自由端）移动的距离S就是重物升高的距离h的几倍。

2023年中考物理二轮专题复习-杠杆与滑轮作图一、作图题1．图甲是一款机械鼠标，它的按键可看作简单的杠杆。

图乙是鼠标左按键的简易构造图，AO为按键，O为支点，B点下有一个复位弹簧。

请画出按下按键时A点的最小动力1F，及复位弹簧对按键的阻力2F。

2．如图所示，把图中的定滑轮与动滑轮组成滑轮组，请画出提起重物时最省力的绕线方法。

( )3．如图所示杠杆在水平位置平衡，在图中画出动力臂L1及阻力F2．4．请在图中用笔画线代替绳子，将两个滑轮连成滑轮组，要求人力往下拉绳使重物升起．5．如图是使用手机和自拍杆进行自拍时的示意图，将自拍杆看作一个杠杆，O 为支点，请在图乙中画出F1的力臂l 1和阻力F2( )6．如图所示，要想使油桶底部C稍稍离开地面，请作出在A点要加的最小力F的示意图及其力臂L__7．手机自拍已成一种时尚．如图所示是使用自拍杆辅助手机进行自拍时的示意图，将自拍杆看作一个轻质杠杆，O 点是支点．请在图中画出：(1)施加在A点最小的动力F1；(2)力F2的力臂L2．_______8．如图所示的杠杆中，已知动力F1和阻力臂L2，请你作出动力臂L1和阻力F2。

9．按要求作图如图，质量分布不均匀的长方形物体放在水平地面上，A点是它的重心，如果用力只使物体一端稍微离开地面，在物体上画出所施加最小力的示意图及其力臂．( )10．请在图中画出杠杆平衡时受到的阻力F2和最小的动力F1。

11．如图所示，一重为G的均匀杠杆，可绕O点上下转动，若让杠杆静止在图示位置，请画出作用在A点的最小作用力及杠杆所受重力的示意图。

12．如图所示，小明正在借用一个平台做俯卧撑，此时可将他视为一个以脚尖为支点O的杠杆，他的重心在A点，请在图中画出支撑力F的力臂L。

13．如图所示，在C点用力把桌腿A抬离地面时，桌腿B始终没有移动，请在C点画出最小作用力F及其力臂l的示意图。

( )14．按要求作图：杠杆在图示位置静止，请在图中画出物体所受重力及作用在力F的力臂。

平衡，此时肱二头肌收缩所承受的力一定
()
A. 大于 98 牛 C. 等于 98 牛
12/9/2021
B. 小于 98 牛 D. 等于 10 千克
第十一页，共四十四页。
【解析】 从实物、工具或人体上抽象出杠杆需围绕杠杆 的定义来分析，即在力的作用下能绕固定点转动。由图可 判断，支点在肘部，阻力为作用在手掌处因物重而施加的 98 牛的拉力，其力臂约为掌心到肘部的距离。动力为肱二 头肌收缩所产生的力，其力臂从图上观察，小于前者。根 据杠杆平衡条件，肱二头肌收缩所承受的力大于因物重而 施加的 98 牛的拉力。 【答案】 A
为 80 毫升的容器。右侧用细线悬挂一质量为 50 克的钩码(细线
的质量忽略不计)。测量时往容器中加满待测液体，移动钩码使
杠杆在水平位置平衡，在钩码悬挂位置直接读出液体的密度。
(1)该“密度天平”的“零刻度”应标在右端离支点 O 厘米
处。
(2)该“密度天平”的量程为多大？
。
(3)若将钩码的质量适当增大，该“密度天平”的量程将 (填
12/9/2021
第十六页，共四十四页。
【解析】 (1)因重物对起重臂的作用力是由重物的重力引起的，因 此其方向竖直向下；而在液压杆的作用下，整个起重臂开始转动， 根据杠杆的特征，阻力作用点应作用在起重臂上。由此可作出 F2 的示意图，由支点作 F2 作用线的垂线，此垂线段即 F2 的力臂 l2。 (2)液压杆对起重臂的作用力最小，即力臂应最大，连接液压杆上作 用力 F1 的作用点和支点即找到最大力臂，再根据 F1 是促使起重臂 顶起的，作此力臂的垂线即作出 F1 的方向，见解图 1。
12/9/2021
第十五页，共四十四页。
【类题演练 2】 (2014·黄冈)如 图 26-11 所示是液压起重车 的示意图。使用时液压杆将 起重臂顶起，可将重物吊起 并安放到需要的地方。请在 图中分别画出： (1)重物对起重臂的作用力的示意图及该力的力臂。 (2)液压杆对起重臂最小作用力的示意图。
