浅谈建筑电气设计的节能措施
- 格式:doc
- 大小:32.00 KB
- 文档页数:6
建筑电气设计中的绿色节能技术
1. 采用高效节能照明系统:在建筑电气设计中,可以选择使用高效节能照明系统,如LED照明灯具,来替代传统的白炽灯、荧光灯等。
LED照明具有能耗低、寿命长、发热量少等优点,可以有效降低能耗、减少照明用电。
2. 安装自动化照明控制系统:通过安装自动化照明控制系统,可以根据不同的使用场景自动调节照明亮度,以达到最佳的照明效果。
还可以通过智能感应器、光控组件等技术实现自动关闭、定时控制等功能,避免能源的浪费。
4. 安装智能化电器设备:通过安装智能化电器设备,如智能插座、智能开关等,可以实现远程控制、定时控制等功能,提高电器设备的使用效率,避免不必要的能源浪费。
5. 配备太阳能电池板:可以在建筑物的屋顶、立面等位置配备太阳能电池板,将阳光转化为电能供建筑用电。
太阳能电池板具有绿色、清洁、可再生等特点,可以有效降低对传统能源的依赖,减少温室气体的排放。
6. 安装能量回收系统:在建筑电气设计中,可以安装能量回收系统,如余热回收系统、光伏发电系统等,将建筑物产生的余热、余电转化为可再利用的能源,减少能源的浪费。
7. 设置智能能源管理系统:在建筑电气设计中,可以设置智能能源管理系统,通过监测、分析建筑物的用电数据,实现能源的监控、调整和管理,提高能源利用效率,降低能耗。
在建筑电气设计中采用绿色节能技术,可以有效降低建筑物的能耗,减少对环境的影响,提高能源利用效率,实现可持续发展。
这些技术也可以减少建筑物的运营成本,提高建筑物的竞争力和市场价值。
建筑电气设计中的节能方式
建筑电气设计中常用的节能方式有以下几种:
1. 按需照明控制:通过安装照明控制系统,如光感控制器、定
时器、人体红外感应器等,实现室内按需照明,只有当人员在室内时
才开启照明设备。
这样可以避免长时间的空置房间浪费电力资源。
2. LED灯具替换:LED灯具相比于传统灯具,其功率更低、使用
寿命更长、发热更少。
因此,在设计中可以通过替换传统灯具为LED
灯具,实现节能目的。
3. 优化建筑外立面:建筑外立面的材质和颜色会影响室内的热
环境。
例如,采用具有隔热效果的材料和浅色系涂料可以减少建筑外
立面对房间的热传递,从而减少空调的耗电量。
4. 电器设备能效等级:在设计中,可以选择具有高能效等级的
电器设备,如空调、风扇等。
这样可以降低电器设备的耗电量,从而
实现节能减排的目的。
5. 智能化控制系统:在设计中安装智能化控制系统,如智能家
居系统、智能照明系统等,可以实现电器设备的远程控制、定时开关、节能模式等功能,进一步提高节能效果。
浅谈建筑电气节能设计措施摘要: 建筑电气领域节约用电蕴含着巨大的潜力,同时节能具有重大意义,它不仅能有效地缓和电力供需矛盾,保证国民经济持续、高速、健康的发展。
本文阐述了在建筑电气设计中实行节能设计的必要性、进行节能设计需要遵守的原则、节能效益以及具体的节能措施。
关键词:建筑电气;节能设计;具体措施1 节能现状和节能设计的必要性在2004 年底,中央从能源安全的高度来对待能源问题,要求建设系统建设节能省地型住宅以来,建设系统认真贯彻中央精神,提出了四节一环保的方针(节地、节水、节电、节材、环境保护)。
这是从可持续发展的高度来贯彻中央精神,也是为子孙后代着想。
日前全国各省市均在全国节能规范的引导下,纷纷制定本地区的节能标准,并首先从政府做起,进行节能改造,为我国的建筑节能起到表率作用。
在民用建筑中,电能的消耗大致上是:空调用电占到建筑用电的40%~50%,给排水等设备用电占10%~15%,照明用电占15%~25%,其他设备用电占10%~15%左右。
从以上可以看出,在建筑耗能方面,空调占到了举足轻重的作用,其次是照明和给排水。
因此在这方面节能,是可以收到很好的效果。
作为建筑电气设计工程技术人员,有必要对建筑电气节能设计进行一些探讨。
2 节能设计需要遵守的原则电气节能设计既不能以牺牲建筑功能、损害使用需求为代价,也不能盲目增加投资、为节能而节能。
因此,电气节能设计应遵循以下原则:2.1 适用性就是基于满足在建筑物内创造良好人工环境提供必要的能源,为建筑设备运行提供必需的动力,按照用电设备对于负荷容量、电能质量与供电可靠性等方面的要求,来优化供配电设计,促进电能合理利用。
2.2 实际性节能应考虑国情以及实际经济效益,不能因为追求节能而过高地消耗投资,增加运行费用,而是应该通过比较分析,合理选用节能设备及材料,使增加节能方面的投资,能在几年或较短的时间内用节能减少下来的运行费用进行回收。
2.3 节能性应考虑采取措施减少或消除与发挥建筑物功能无关的消耗,比如变压器的功率损耗、电能传输线路上的有功损耗,都是无用的能量损耗。
全国民用建筑技术措施电气节能专篇1. 提高照明系统的能效,选择高效节能的照明设备,并合理使用自动调光、感应控制等技术。
2. 采用高效节能的变频调速设备,降低电动机的能耗。
3. 优化建筑电气系统的设计,充分考虑用电负荷和需求,避免过度设计。
4. 合理设置电气负荷管理系统,监测和控制用电负荷,实现电力需求的动态调整。
5. 使用高效的功率因数校正装置,提高电气系统的功率因数,减少无效功率的损耗。
6. 采用智能电能计量系统,实时监测用电情况,提供数据分析和管理决策依据。
7. 选择低功耗的电力电子设备,如变频器、UPS等,降低设备的待机功耗。
8. 优化照明设计,合理布置光源和灯具,减少光污染,提高照明效果。
9. 使用高效节能的空调系统,选择能耗低、制冷效果好的设备,并进行有效的温控管理。
10. 配备智能化建筑管理系统,实现对电气设备的远程控制和监测,提高能源利用效率。
11. 设置自动断电装置,合理控制用电时间,避免无人时段的电能浪费。
12. 配备节能型电力线路设备,减少导线电阻损耗和谐波损耗。
13. 采用高效节能的电源适配器和充电器,减少待机功耗。
14. 合理设置电力分配装置,减少输电线路的损耗。
15. 使用低能耗的电动办公设备和家用电器,提高用电效率。
16. 提供电力能耗监测和用电建议,引导用户合理用电和节能措施。
17. 选用低功耗的电子开关和插座,减少待机功耗。
18. 采用能量回收技术,如余热回收、制冷热泵等,提高能源利用效率。
19. 定期对电气设备进行维护,保持良好的工作状态,减少电能损耗和维修成本。
20. 安装电能质量监测装置,及时发现和解决电气设备的问题。
21. 优化电缆敷设方式,减少电缆线路的电阻和磁性耗损。
22. 使用浮动式照明系统,根据使用需求调节照明亮度,提高能耗控制精度。
23. 选择具有良好能耗特性的电动机,如高效异步电动机、永磁同步电动机等。
24. 配备电力调度系统,合理分配用电负荷,避免电力瞬时过载和峰谷差异过大。

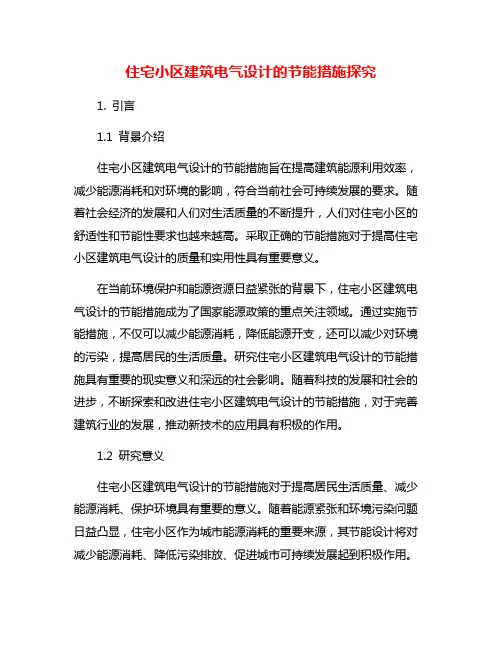

住宅小区建筑电气设计的节能措施探究1. 引言1.1 背景介绍住宅小区建筑电气设计的节能措施旨在提高建筑能源利用效率,减少能源消耗和对环境的影响,符合当前社会可持续发展的要求。
随着社会经济的发展和人们对生活质量的不断提升,人们对住宅小区的舒适性和节能性要求也越来越高。
采取正确的节能措施对于提高住宅小区建筑电气设计的质量和实用性具有重要意义。
在当前环境保护和能源资源日益紧张的背景下,住宅小区建筑电气设计的节能措施成为了国家能源政策的重点关注领域。
通过实施节能措施,不仅可以减少能源消耗,降低能源开支,还可以减少对环境的污染,提高居民的生活质量。
研究住宅小区建筑电气设计的节能措施具有重要的现实意义和深远的社会影响。
随着科技的发展和社会的进步,不断探索和改进住宅小区建筑电气设计的节能措施,对于完善建筑行业的发展,推动新技术的应用具有积极的作用。
1.2 研究意义住宅小区建筑电气设计的节能措施对于提高居民生活质量、减少能源消耗、保护环境具有重要的意义。
随着能源紧张和环境污染问题日益凸显,住宅小区作为城市能源消耗的重要来源,其节能设计将对减少能源消耗、降低污染排放、促进城市可持续发展起到积极作用。
研究住宅小区建筑电气设计的节能措施具有重要的现实意义和深远的发展意义。
随着我国建筑业的快速发展,住宅小区建筑电气设计也面临着诸多挑战,如设备老化、设计不规范、能源浪费等问题。
深入研究住宅小区建筑电气设计的节能措施,不仅可以提高建筑的能源利用效率,降低能源消耗,还可以为城市能源保障和环境保护提供技术支持和解决方案。
这些挑战和需求也使得对住宅小区建筑电气设计的节能措施进行探究具有重要的现实意义和实践意义。
1.3 研究目的本文旨在探究住宅小区建筑电气设计的节能措施,旨在提高建筑能源利用效率,减少能源消耗,降低对环境的影响。
具体研究目的包括:分析当前住宅小区建筑电气设计存在的问题和不足,探讨节能设计原则,提出有效的节能措施并进行深入分析,为住宅小区电气设计的优化提供参考,并结合成本效益分析,探讨节能措施的可行性和实用性。
公共建筑电气设计的节能措施探讨1.照明系统优化:使用高效节能的照明源,例如LED灯,取代传统的白炽灯和荧光灯。
同时,采用光感应、时钟控制和人员感应等照明控制技术,根据需要合理调节照明强度和使用时间。
此外,在合适的位置布置天窗和透明材料,以最大程度利用自然光线。
2.利用光伏发电系统:在公共建筑的屋顶或立面安装光伏电池板,将太阳能转化为电能供电。
这不仅可以提供部分建筑用电,在光照充足的情况下还可以向电网注入多余的电能。
3.优化电力消耗设备:选择高效的电力消耗设备,如高效电机、变压器、电源设备等,减少能源的损耗。
对于电梯、空调、水泵等关键设备,应采用智能控制技术,精确控制运行状态,避免能源的浪费。
4.建筑自动化管理系统:引入建筑自动化管理系统,对电气设备进行集中控制和管理,根据场景需求自动调节设备运行状态。
通过定时排程、延迟启动和实时监测等手段,最大程度地减少能源的浪费。
5.能源监测与管理系统:安装能源监测与管理系统,实时监测建筑能源的消耗情况,精确分析和统计能源的使用情况,发现能源浪费问题和优化潜力。
根据监测结果制定能源管理策略,推动能源的高效利用与节约。
6.采用高效供配电系统:采用高效的供电系统和配电系统,减少线路损耗和电能的浪费。
合理选择导线的材料和截面,降低电流的损耗。
利用高效的变压器和配电设备,提高能源的传输效率。
7.安装节能设备:安装节能设备,如电能质量优化装置、功率因数补偿装置等,提高电力质量和功率因数,减少电能的损耗和浪费。
8.建立能源管理体系:建立完善的能源管理体系,制定能源管理目标和计划,对电气设备进行定期检查和维护,确保其正常运行和高效工作。
综上所述,公共建筑电气设计的节能措施包括照明系统优化、光伏发电系统利用、优化电力消耗设备、建筑自动化管理系统、能源监测与管理系统、高效供配电系统、节能设备安装和建立能源管理体系等方面。
这些措施能够有效地减少能源消耗和浪费,实现节能减排的目标,促进可持续发展。
试析建筑电气设计节能措施【关键词】建筑;电气设计;节能;措施1.建筑电气节能设计遵循的原则1.1满足建筑物的功能即满足照明的亮度,色温、显色指数;舒适性空调的温度及新风量,也就是舒适卫生;满足上下、左右的运输通道畅通无阻。
1.2节能并不是无限制的投资,而是要综合考虑实际的经济效益,不能为了节能而不顾忌投资成本,而是在节能设计过程中增加的节能设计的投资,能在几年或更短的时间内用节能节省下来的运行费用来弥补这部分投资,也就是所谓有节能投资回收。
2.建筑电气设计节能措施2.1配电系统的节能设计在工程设计中,变电所的中心位置应尽量接近负荷中心,以缩短配电半径,减少线路损耗,同时还要兼顾电源的进出线方向。
实际上对多数用户来讲,至少从有色金属消耗量及线路功率损失这两个原则出发选择变电所的位置,得出的结果才能使用户在一次性投资、节能降损及设施维护管理等方面产生直接的经济效益。
根据负荷容量、供电距离及分布、用电设备的特点等因素合理设计供配电系统,使系统尽量简单可靠,操作方便。
根据规程规定,要求配电变压器出口处的电流不平衡度不大于10%,干线及分支线首端的不平衡度不大于20%,中性线的电流不超过额定电流的25%,这是因为在配电系统中,有的相电流较小,有的相电流接近甚至超过额定电流,这种情况下,不仅影响变压器的安全经济运行,影响供电质量,而且会成倍增加线损。
在设计中应尽量减小三相不平衡度。
2.2提高供配电系统的功率因数系统中的用电设备,如电动机、变压器、线路、气体放电灯中的整流器都具有电感,会产生滞后的无功,需要从系统中引入超前的无功相抵消,这样超前的无功功率就从系统经高、低压线路传输到用电设备,在线路上就产生了有功损耗,而这部分损耗是可以想办法改变的,其措施有以下几种。
(1)提高设备的自然功率因数,以减少对超前无功的需求,可采用功率因数较高的同步电动机;荧光灯可采用高次谐波系数低于15% 的电子镇流器;采用电感镇流器的气体放电灯,单灯安装电容器等,都可使自然功率因数提高到0.85-0.95,这就可减少系统高、低压线路传输的超前无功功率。
浅析建筑电气设计中的节能措施摘要:在建筑电气设计中节能方面的措施运用能为节约能源起很大作用,民用建筑电气设计中的节能措施虽然是一个小的环节,可它又是设计中不能忽略的重要环节。
本文提出了一些建筑电气设计中的节能措施,供同行参考。
关键词:建筑电气;节能;措施;功率损耗中图分类号:tu855文献标识码: a 文章编号:1 建筑电气节能的措施1.1 供配电系统的节能设计根据负荷容量,供电距离及分布,用电设备特点等因素合理设计供配电系统,做到系统尽量简单可靠,操作方便。
变配电所应尽量靠近负荷中心,以缩短供电半径从而减少线路损耗。
合理选择变压器的容量和台数,以适应由于季节性造成的负荷变化时能够灵活投切变压器,实现经济运行,减少由于轻载运行造成的不必要电能损耗。
1.1.1减少变压器的有功功率损耗压器空载损耗是由铁芯的涡流损耗及漏磁损耗组成的固定不变的部分,它的大小随着硅钢片的性能及铁芯的制造工艺而定。
所以在建筑电气设计中,应优先选择节能型的变压器,如s11一r 、sl11一r及sgb11一r等油浸式变压器及干式变压器,它们都是采用优质冷轧取向硅钢片,由于”取向”处理,使硅钢片的磁畴方接近一致,以减少铁芯的涡流损耗;45°全斜接缝结构,使接逢密合性好,以减少漏磁损耗。
变压器的线损,决定于变压器绕组的电阻及流过绕组的电流的大小即与负载率的平方成正比。
因此应选用阻值较小的绕组,可采用铜芯变压器。
当=50%时,变压器的理论能耗最小,但事实上,50%的负载率仅减少了变压器的线损,并没有减少变压器的铁损,因此,此时变压器并非最节能综合考虑初装费、土建投资各项运行费用和变压器使用寿命,变压器的负载率75—85%之间比较合适。
当容量较大而需要选多台变压器时,在合理分配负荷的前提下,应尽可能减少变压器的台数,选用大容量的变压器,以减少变压器的损耗。
1.1.2 减少线路的能量损耗由于线路上存在电阻,有电流流过时,就会产生有功功率损耗。
论述建筑电气设计中的节能措施及安全性摘要:从供配电系统、用电设备的节能等方面讨论如何在电气设计中贯彻节能原则。
从接地故障的防护、电气防火等方面讨论电气设计中的安全性。
关键词:电气设计;节能措施;安全性随着我国经济的迅猛发展和社会的进步,能源过度消耗和污染也成为不可忽视的问题,建筑的节能问题作为能源问题的重要组成部分也是关系到国家发展战略,而建筑物自身应该同时兼顾建筑节能与建筑安全,如何做好建筑设计的安全性和节能性,下面就电气设计中对建筑的节能措施及安全性论述如下:1、供配电系统的节能(1)合理选定供电中心及变压器将变压器设置在负荷中心,减少低压侧线路长度,合理选择线路路径,降低线路损耗;选用高效低耗变压器并选择最小损耗的运行方式,这样做不但可以控制投资而且可以很大程度的节约铜线和变压器的损耗,节约有色金属。
(2)降低电能损耗首先针对变压器方面应该提高其功率因数选择恰当的补偿方式,在源头降低电能损失,其次供电线路应尽量减少分支线路并适当增大进线电缆截面,这样可以减少线路自身的电能消耗,最后是提高供电系统的功率因数、治理谐波是提高供电质量、节约电能的又一途径,最大程度提高电能使用效率2、用电设备的节能(1) 照明设计和设备选择首先照明设计应该按照照明设计标准中的综合照度标准、照明均匀度、照明功率密度、等因素选择适宜的照度,并按建筑房间功能的不同,根据不同的使用场合选择合适的照明方式;如高照度时应选混合照明方式,当工作位置密集时可采用单独的一般照明方式,但不能一味以功能简单、工作位置密集就采用一般照明,也不应过度追求高照度水平。
其次应尽量减少白炽灯的使用,选用高光效的稀土三基色t8型,t5型荧光灯和紧凑型荧光灯,并配套适宜的节能型镇流器,在满足灯具最低允许安装高度及美观要求的前提下,尽可能降低灯具的安装高度也能有效节约电能,照明设备在电能的消耗中所占的比例很大,选择合适的灯具及安装高度对电能的节约应该说是最直接的;最后是照明的控制方式,根据天然光的照度变化,决定照明点亮的范围,靠外墙窗户一侧的照明灯具宜单独控制;根据照明使用的特点和时段采取分区分时拉制方式,并适当增加照明开关点,不同场所应采用适当的节电开关;走廊,电梯前室、楼梯间及公共部位的灯光控制采取定时控制、集中控制及调光和声光控制等方式,这些措施都是为了最大程度的在用电设备这一环节控制电能的损耗。
建筑电气设计节能措施分析探讨摘要:文章阐述了建筑电气照明节能的设计原则及节能的主要措施。
建筑节能是保证国家经济可持续发展的重要举措,而电能的节约,尤其是建筑电气照明的节能更是电气设计人员必须重视的问题。
关键词:建筑电气节能设计设计原则节能措施在充分满足、完善建筑物功能要求的前提下减少能源消耗提高能源利用率而不是简化建筑物的功能要求降低其功能标准,通过合理配置电气设备,并对照明、配电系统、线路、功率因数等电气内容进行有效、优化的设计,确保建筑电气的安全可靠、经济合理、灵活适用、高效节能。
建筑电气设计节能措施主要从以下几个方面进行分析与设计。
一、照明节能措施:1、建筑电气照明节能设计原则建筑照明节能设计应提倡绿色照明。
绿色照明并不只是照明节能,而是在有益于提高人们生产、工作、学习效率和生活质量,保护身心健康的基础上,在保证民用建筑照明功能,即照度、色温、显色指数等照明质量指标的前提下,尽可能节约无谓消耗的能源。
2 建筑电气照明节能因素的分析电气照明设施的耗电与下列因素有关,如式(1)所示:从式(1),(2),(3)可知,照明设备的耗电量与t, pr ,pl , e, k, s, z, n, p等系数有关。
只要在进行照明设计时充分利用这些系数(或适当处理),就可以节约大量电能。
3 建筑电气照明设计节能的主要措施3. 1 合理确定照明设计方案3. 1. 1 合理选择照明方案(1)建筑艺术照明的设计,应讲究实效、避免片面追求形式。
(2)当条件允许时,在有空调的房间应采用照明空调组合系统。
(3)分区设置一般照明和混合照明。
(4)在需要有高照度或有改善光色要求的场所,宜采用2种以上光源组成的混光照明。
表1给出了常用的4种混光照明特性。
3. 1. 2 合理选择照度标准按照gb50034 - 2004《建筑照明设计标准》等规范要求,不同的建筑类型和工作区域均有相适宜的照度标准值与照明功率密度值,不同房间或场所的照度标准值仅给出1个,设计人员可根据所设计的工程,参照标准值进行设计。
浅谈建筑电气设计的节能措施
李鑫秦皇岛市永生建设工程咨询有限公司
【摘要】随着科技的发展,绿色建筑已成为城市建筑的发展的主要趋势。
笔者结合绿色建筑相关标准、规范,重点阐述了建筑电气设计节能的几点做法。
【关键词】绿色建筑电气设计节能措施
随着现代工业的迅速发展和人们生活水平的不断提高,民用建筑的电力能耗问题日益突出。
如何节能降耗,成为民用建筑电气设计的焦点。
绿色建筑是“为人们提供健康、舒适、安全的居住、工作和活动的空间,同时在建筑全生命周期中实现高效率地利用资源(节能、节地、节水、节材)、最低限度地影响环境的建筑物。
”绿色建筑的实施过程,也是电气设计绿色化的过程。
专业人员应足够重视,倡导节能设计的理念。
有效地掌握相关措施。
一、建筑照明灯具及其控制的节能设计照明节能设计是在保证不降低作业面视觉要求、不降低照明质量的前提下,力求减少照明系统中光能的损失,从而最大限度地利用光能。
1.照明方式的选择原则。
一般照明:即均匀照明,是为整个工作场所设置,而不考虑局部特殊需要的照明,如办公室、会议室等场所。
局部照明:是为满足某些部位的特殊需要而设置的照明,如车床的工作灯、黑板照明、商店橱窗的射灯等。
混合照明:由一般照明和局部照明共同组成的照明。
在混合照明中,一般照明的照度应不低于混合照明总照度的5%--10%,且其最低照度值应不低于20lx。
2.照明灯具类型的选择。
2.1按配光特性选择。
一般场所,可选择直射型、半直射型、漫射型灯具或荧光灯具。
使顶棚和墙壁之间均有一定的光照,保持室内空间照度分布均匀。
在高大厂房内,当灯具的安装高度较高时(4--6m以上),宜使用深照型或配照型灯具。
室外照明,一般采用广照型灯具。
2.2按环境条件选择。
空气干燥、少尘的房间内,可选用开启式灯具。
潮湿的房间内,选用瓷质灯头的开启式灯具;湿度大的房间内,要选用防水灯头的灯具;特别潮湿、多尘的场所,应使用防水防尘的密闭式灯具。
有易燃易爆气体的场所,应按等级选用相应的防爆型灯具。
室外应选用各种防雨式灯具。
有机械碰撞的地方,要选用带有保护网的灯具。
3.照明供电方式的选择。
改进灯具控制方式,采用各种节能型开关或装置也是一种行之有效的节电方法。
卧房、病房、客房等床头灯可采用调光开关,高级客房采用节电钥匙开关,公共场所及室外照明可采用程序控制或光电、声控开关,走道、楼梯等人员短暂停留的公共场所可采用节能自熄开关。
4.照明灯具附件的选择。
推广使用性能优、能耗低的光源附件,
如电子镇流器、节能型电感镇流器、电子触发器及电子变压器等,公共建筑场所内的荧光灯宜选用带有无功补偿的灯具,紧凑型荧光灯优先选用电子镇流器,气体放电灯宜采用电子触发器。
5.照度标准的选择。
照明设计规范规定了各种场所的照度标准、视觉要求、照明功率密度等。
在满足照明质量的前提下,一般房间(场所)应优先采用光效高的荧光灯(如T5、T8管)及紧凑型荧光灯,高大车间、厂房及体育场馆的室外照明等宜采用高压钠灯、金属卤化物灯等高效气体放电光源。
电气照明设计人员应多与建筑专业配合,充分合理地利用自然光,使之与室内人工照明有机地结合,最大限度地节约人工照明消耗的电能。
二、暖通空调系统的节能设计公共建筑暖通空调系统的能耗至少占建筑总能耗的50%以上,系统节能潜力是巨大的,优化系统设计是节能的前提,系统的自动控制则是节能成败的关键。
目前,暖通空调系统的自动控制基本上采用建筑设备自动化系统,简称BAS或BA系统。
1.系统接口设计。
BA系统工程师应与暖通空凋系统、强电系统工程师密切配合,以优化系统的接口设计,主要包括:检测参数与传感器的选择、风、水、蒸汽阀门管径的计算、电动调节节阀的流量特性选择、电力与照明配电柜(箱)的一次、二次接线原理图设计、与独立运行控制系统的通信接口设计等。
2.节能控制优化设计措施。
BA系统控制方案的优化应将节约能耗和提高控制水平放在首位,对系统的结构和参数进行最佳匹配,
使整体效能最佳。
暖通空调系统的自动控制应考虑下列策略:机电设备启停优化控制;变风量、变流量系统最优控制;冬夏季部分负荷时水泵分设控制;与冰蓄冷相结合的低温送风系统控制;参数设定节能控制,包括温度标准设定、焓值控制、利用室内CO2浓度控制新风量等。
三、供配电系统的节能设计供配电系统的节能设计要考虑方案的合理性、系统设备和供电线路的能耗。
根据负荷容量、供电距离及分布、用电设备特点等因素,合理设计供配电系统和供电电压。
供配电系统应尽量简单可靠,操作方便,同一电压供电系统的变配电级数不宜多于两级。
在供配电系统中的某些用电设备(如电动机、变压器、灯具的镇流器以及很多家用电器等)都具有电感性,会产生滞后的无功电流,导致线路功率损耗的增加。
在设计中,要尽可能采用功率因数高的用电设备(如同步电动机);电感性用电设备可选用有补偿电容器的用电设备(如配有电容补偿的荧光灯),既能提高功率因数,同时又能减少整个电路的无功电流。
变压器的有功损耗计算公式:ΔΡ=Ρo+β2Ρκ。
Ρo是变压器的空载损耗,又称铁损,由铁芯涡流损耗及漏磁损耗组成,其值与铁芯材料及制造工艺有关,与负荷大小无关;最好选择节能型变压器。
Ρκ是变压器额定负载传输的损耗,又称线损,它取决于变压器绕组的电阻及流过绕组电流的大小,与负荷率平方成正比。
一般应选用阻值较小的绕组,如铜芯变压器。
选择变压器容量和台数时,既要根据负荷的季节性变化,确保灵活选择变压器,减少由于轻载运行造成的不必要电能损耗,实现经济运行。
在运行过程中,除了电容器补偿减少线路损耗外,还应减少电动机的轻载或空载运行。
实际工作中常采用变频调速控制电机,在负载率变化时能自动调节转速并与负载变化相适应,提高了电动机轻载时的效率。
四、太阳能光伏发电系统的应用太阳能属于可再生能源,其优点是减少污染、保护生态环境。
独立运行太阳能光伏发电系统由太阳能电池板、控制器、蓄电池和逆变器组成,若并网运行,则无需蓄电池组。
我国年均太阳能辐射量为5000WJ。
年均日照时间为2200h,资源相当丰富。
每平方米太阳能电池板的发电量按100W/h计算,则年发电量为200kW以上。
目前,太阳能光伏发电系统应用场所主要包括:建筑物部分用电设备、环境照明,如庭院灯、草坪灯、道路照明、体育场照明等。
系统设计时应考虑:用电负荷的性质、大小及每天工作的时间、系统输出的电压等级、阴雨天气时系统连续工作时间、建筑物所在区域的太阳能辐射量和日照时间、太阳能电池板的安装位置和抗风荷载的措施等因素。
五、结语建筑物的使用寿命为50--100年,在长期使用过程中,其能量消耗是巨大的,近年来,随着专业化智能建筑控制技术的快速发展,针对电气系统的控制,推出了多种行之有效的变配电智
能监控系统和智能照明控制系统,在技术指标满足功能需求的前提下,电气设计人员要及时将节能技术和措施应用到建筑电气照明设计中,精心考虑,反复斟酌,真正达到提高照明效率,节约能源,保护环境之目的。
参考文献:
王世军.建筑设备自动化系统[M].北京:中国计划出版社。
2003
马志英.实施绿色照明工程.集团经济研究,2007,04
刘汉谦.谈供配电系统节电技术措施[J].山西建筑,2005,09341工程管理 __。
