颚式破碎机机构设计 图文课件 学习情境一

设计题目：凸轮式鄂式破碎机专业：农业机械化及其自动化2011年6月20日目录一．工作原理及工艺动作过程 (3)二．原始数据 (3)三．机构的运动分析 (4)四. 设计破碎机上的凸轮机构五．静态动力分析 (7)六．飞轮设计 (8)七．总结 (8)八．参考文献 (9)一．工作原理及工艺动作过程鄂式破碎机是一种用来破碎矿石的机械，如图所示，机器经三角带传动（见下图1-1）使曲柄2顺时针方向回转，然后经过构件3，4，5是动鄂板6作往复摆动，当动鄂板6向左摆向固定于机架1上的定鄂板7时，矿石即被轧碎；当动颚板6向右摆定离鄂板7时，被轧碎的矿石即下落。

由于机器在工作过程中载荷变化很大，讲影响曲柄和电机的匀速转动，为了减少主轴速度的波动和电机容量，在主轴两端各装一个大小和重量完全相同的飞轮，其中一个兼作皮带轮用。

二．原始数据三．机构的运动分析B 位置速度分析PωO 2A = n 1/30=3.14X170/30=17.8rad/s V A = AO 2·ωO 2A =0.1X17.8=1.78m/s由速度多边形，计算得V B = V A + V BAAO 2·ωO 2A ? ⊥O 3B ⊥O 2A ⊥AB V B =μ1×pb=0.1×15=1.5m/sV BA =μ1×6=0.6m/sωO 3B = V B / O 3B=1.5/1=1.5rad/sV C = V B + V CB√ ? ⊥O 1C ⊥O 3B ⊥BCV C =μ1×pc =0.1×4.1=0.41m/s V CB =μ1×bc =0.1×14.5=1.45m/s综上：V A =1.78mm/s ，V B =1.5m/s ，V BA =μ1×6=0.6m/s ，25.651V C=0.43m/s ，V CB=μ1×bc=0.1×14.5=1.45m/s 2．A位置加速度分析a A= AO2×ω22 =31.7m/s2ωAB=V AB/AB=0.6/1.25=0.48rad/sa n AB=ω2AB X AB=0.482×1.25=0.3 m/s2a n B=ω2O3B X O3B=1.512×1=2.25 m/s2 由加速度多边形得：a n B + a t B= a A + a n BA + a t AB √X √√X//BO3⊥BO3 //AO2 //BA ⊥ABa t BA=μ2×b`b```=1×33.7=33.7 m/s2a t B=μ2×b``b```=1×20=20 m/s2ωO1C=V C/O1C=0.43/1.96=0.22rad/sa n C=ω2O1C×O1C=0.222×1.96=0.1 m/s2 ωBC= V CB/BC=1.45/1.15=1.3rad/sa n CB=ω2BC×BC=1.3×1.15=1.83 m/s2 a n C+ a t C = a t B + a n CB + a t CB √？√ X √//O1C ⊥O1C ⊥O3B //CB ⊥CBa t C=μ2×c`c``=1×9.6=9.6 m/s2a t CB=μ2×c``c```=1×18.4=18.4m/s2 综上：a A= AO2×ω22 =31.7m/s2a n AB=ω2AB X AB=0.482×1.25=0.3 m/s2 a t BA=μ2×b`b```=1×33.7=33.7 m/s2a n B=ω2O3B X O3B=1.512×1=2.25 m/s2 a t B=μ2×b``b```=1×20=20 m/s2a n CB=ω2BC×BC=1.3×1.15=1.83 m/s2a t CB=μ2×c``c```=1×18.4=18.4m/s2a n C=ω2O1C×O1C=0.222×1.96=0.1 m/s2a t C=μ2×c`c``=1×9.6=9.6 m/s2评价:速度：各杆速度均匀，相对平稳。

一设计题目：铰链式颚式破碎机方案分析二条件及设计要求2.1条件图1.1 六杆铰链式破碎机图1.2 工艺阻力图1.3四杆铰链式破碎机图(a)所示为六杆铰链式破碎机方案简图。

主轴1的转速为n1 = 170r/min，各部尺寸为：lO1A = 0.1m, lAB = 1.250m, lO3B = 1m, lBC = 1.15m, lO5C = 1.96m, l1=1m, l2=0.94m, h1=0.85m, h2=1m。

各构件质量和转动惯量分别为：m2 = 500kg, Js2 = 25.5kg•m2, m3 = 200kg, Js3 = 9kg•m2, m4 = 200kg, Js4 = 9kg•m2, m5=900kg, Js5=50kg•m2, 构件1的质心位于O1上，其他构件的质心均在各杆的中心处。

D为矿石破碎阻力作用点，设LO5D = 0.6m，破碎阻力Q在颚板5的右极限位置到左极限位置间变化，如图(b)所示，Q力垂直于颚板。

图(c)是四杆铰链式颚式破碎机方案简图。

主轴1 的转速n1=170r/min。

lO1A = 0.04m, lAB = 1.11m, l1=0.95m, h1=2m, lO3B=1.96m，破碎阻力Q的变化规律与六杆铰链式破碎机一样，Q力垂直于颚板O3B，Q力作用点为D，且lO3D = 0.6m。

各杆的质量、转动惯量为m2 = 200kg, Js2=9kg•m2，m3 = 900kg, Js3=50kg •m2。

曲柄1的质心在O1 点处，2、3构件的质心在各构件的中心。

2.2 设计要求试比拟两个方案进展综合评价。

主要比拟以下几方面：1. 进展运动分析，画出颚板的角位移、角速度、角加速度随曲柄转角的变化曲线。

2. 进展动态静力分析，比拟颚板摆动中心运动副反力的大小及方向变化规律，曲柄上的平衡力矩大小及方向变化规律。

3. 飞轮转动惯量的大小。

三机构的构造分析3.1六杆铰链式破碎机六杆铰链式粉碎机拆分为机架和主动件①，②③构件组成的RRR杆组，④⑤构件组成的RRR杆组。

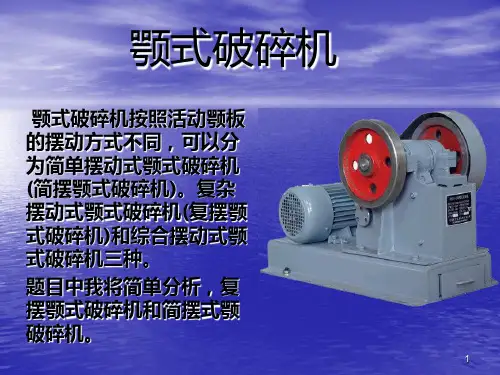

颚式破碎机1.1 基本结构鄂式破碎机的主体机构由机架、偏心轴、动鄂板、定鄂板、肘板共五个机构组成。

另有其他辅助零件，如固定齿板、衬板、挡罩、垫片、滑块、推力板、止动螺钉、锁紧装置。

图1-1 复摆颚式破碎机结构示意图1.2 工作原理带轮与偏心轴固联成一整体，他是运动和动力输入构件，即原动件，其余构件都是从动件。

当带轮和偏心轴2绕轴线A转动时，驱使输出构件动鄂3做平面复杂运动，从而将矿石压碎。

颚式破碎机的工作原理如图所示，其由动颚板、定颚板、偏心轴及推力板组成。

动颚板上部与偏心轴相连，下部由推力板支撑。

偏心轴转动时，动颚板不仅对定颚板作往复摆动，同时还沿定颚板有很大幅度的上下运动。

动颚板上各点的运动轨迹如下图所示。

动颚板上部的运动轨迹接近圆形，越向下水平运动幅度越小，运动轨迹也越呈椭圆形。

推力板动鄂板偏心轴定鄂板图1-2 复摆鄂式破碎机结构图 图1-3 复摆颚式破碎机机构运动简图图1-4 复摆鄂式破碎机运动轨迹示意图颚式破碎机主要技术参数JAW CRUSHER MAIN TECHNICAL PARAMETERS型号进料口尺寸（mm）排料口调整范围（mm）最大进料粒度（mm）偏心轴转速（r/min）处理能力（m3/h）机器重量（不包电机重量）(t)外形尺寸(mm)电机功率(KW)PEX250×1000 250×1000 15~50 210 330 10~32 6.5 1530×1992×1380 37 PEX250×1200 250×1200 15~50 210 330 25~43 7.2 1530×2192×1380 37 PEX350×750 350×750 15~50 300 300 16~35 6.5 1535×1880×1596 30 PE400×600G 400×600 40~100 340 275 12~38 6.5 1585×1732×1586 30 PE500×750 500×750 50~100 425 275 32~62 11.85 2030×1966×1920 55 PE600×900 600×900 65~160 500 250 50~110 16.7 2248×2180×2373 75 PE750×1060 750×1060 80~140 630 250 72~140 25 2531×2420×2783 110 PE900×1200 900×1200 98~165 750 220 150~230 42.2 3135×2799×3260132。
