医用X线胶片

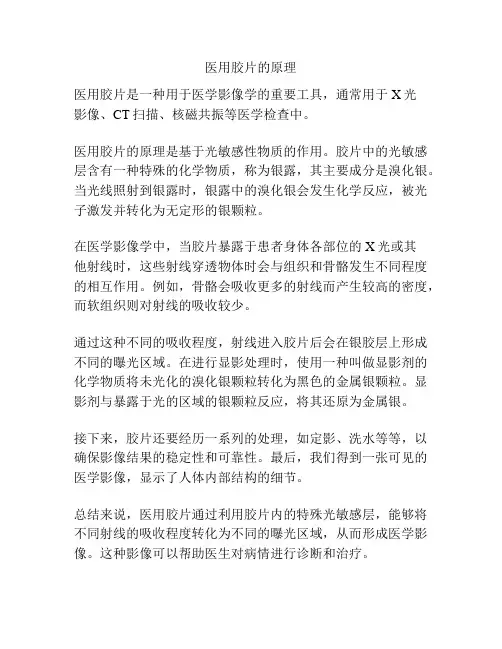

医用胶片的原理
医用胶片是一种用于医学影像学的重要工具，通常用于X光
影像、CT扫描、核磁共振等医学检查中。

医用胶片的原理是基于光敏感性物质的作用。

胶片中的光敏感层含有一种特殊的化学物质，称为银露，其主要成分是溴化银。

当光线照射到银露时，银露中的溴化银会发生化学反应，被光子激发并转化为无定形的银颗粒。

在医学影像学中，当胶片暴露于患者身体各部位的X光或其
他射线时，这些射线穿透物体时会与组织和骨骼发生不同程度的相互作用。

例如，骨骼会吸收更多的射线而产生较高的密度，而软组织则对射线的吸收较少。

通过这种不同的吸收程度，射线进入胶片后会在银胶层上形成不同的曝光区域。

在进行显影处理时，使用一种叫做显影剂的化学物质将未光化的溴化银颗粒转化为黑色的金属银颗粒。

显影剂与暴露于光的区域的银颗粒反应，将其还原为金属银。

接下来，胶片还要经历一系列的处理，如定影、洗水等等，以确保影像结果的稳定性和可靠性。

最后，我们得到一张可见的医学影像，显示了人体内部结构的细节。

总结来说，医用胶片通过利用胶片内的特殊光敏感层，能够将不同射线的吸收程度转化为不同的曝光区域，从而形成医学影像。

这种影像可以帮助医生对病情进行诊断和治疗。

第二章 医用X 线胶片2、分辨率 又叫解象力，胶片记录影像细微部分的最大分辨力能力，用1mm 为能分辨清平行细线条最大数目来表示胶片分辨力高，记录影像细节就多，胶片传递信息能力就低，反之则反。

3、清晰度 影像边缘的锐利程度，如白底写黑字，黑白分明为清晰度好，若黑白线间呈灰色叫清晰度差。

K=tga=K 值越大，清晰度好；△X 值越大，tga 小，清晰度差。

光投射到乳剂层被遮挡部分的边缘处，曝光部分经显影变黑，形成一个从黑到白的过渡段，即模糊。

4、感色性 胶片对不同色光的敏感程度不加光学增感剂的卤化银乳剂的感色性，限于光谱的紫蓝光区，对紫、蓝光敏感，对黄、绿、橙、红光不敏感，为色盲乳剂，其胶片叫色盲片或盲片。

若胶片吸收光谱范围在390nm-520nm ，此片为蓝敏片，应配发蓝紫光的增感屏使用若乳剂加光学增感剂，乳剂感光谱为390nm-560nm ，叫绿敏片应配发绿光的增感屏用第四节 X 线胶片的感光原理和潜影一、感光原理（一）光化学概念自然界中有些物质受光线照射后，能发生化学变化的现象叫光化学作用，又叫光化反应，即物质吸光发生了化学变化 △D △X1、光合作用 两种原子受光照射形成另一分子过程，H 2+Cl 2 2HCl2、光解作用 一分子物受照射分解成2种离子过程，2AgX 2Ag+X 2二、光化学反应中的光能作用 摄影中的光化学反应是光氧化—还原反应（即光分解反应）即胶片的感光作用。

反应过程：光量子进入反应物后→反应物质点的某些电子从低能级达高能级→ 物质质点被光子活化光被物质吸收物质质点活化条件：光子的能量与反应物质点所需能量相等，可致电子跃迁，发生光化学反应感 X 线胶片感光时：卤化银感光，吸收光子，光子激发Br -使电子能加大而脱光 出Br 。

过 生成的电子将Ag +还原成银原子：Ag ++e Ag程 胶片变黑（银原子构成影像最小单位）二、潜影（一）潜影的实质Agx 在光化学反应中生成了一种在一定条件下能引起显影作用的银颗粒Agn （银集团），由于Agn 非常小，放大5万倍，也难以见到，故把肉眼看不见但客观存在的光化学反应产物（Agn ）称为潜影。

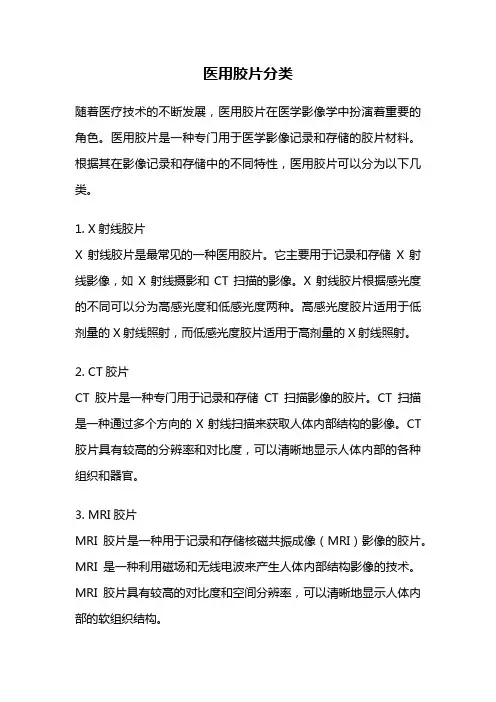

医用胶片分类随着医疗技术的不断发展，医用胶片在医学影像学中扮演着重要的角色。

医用胶片是一种专门用于医学影像记录和存储的胶片材料。

根据其在影像记录和存储中的不同特性，医用胶片可以分为以下几类。

1. X射线胶片X射线胶片是最常见的一种医用胶片。

它主要用于记录和存储X射线影像，如X射线摄影和CT扫描的影像。

X射线胶片根据感光度的不同可以分为高感光度和低感光度两种。

高感光度胶片适用于低剂量的X射线照射，而低感光度胶片适用于高剂量的X射线照射。

2. CT胶片CT胶片是一种专门用于记录和存储CT扫描影像的胶片。

CT扫描是一种通过多个方向的X射线扫描来获取人体内部结构的影像。

CT 胶片具有较高的分辨率和对比度，可以清晰地显示人体内部的各种组织和器官。

3. MRI胶片MRI胶片是一种用于记录和存储核磁共振成像（MRI）影像的胶片。

MRI是一种利用磁场和无线电波来产生人体内部结构影像的技术。

MRI胶片具有较高的对比度和空间分辨率，可以清晰地显示人体内部的软组织结构。

4. 超声胶片超声胶片是一种用于记录和存储超声影像的胶片。

超声是一种利用高频声波来产生人体内部结构影像的技术。

超声胶片具有较高的对比度和分辨率，可以清晰地显示人体内部的器官和流体。

5. 数字胶片数字胶片是一种用于数字医学影像记录和存储的胶片。

它可以将医学影像数字化，并储存到计算机或其他存储设备中。

数字胶片具有较高的灵活性和便捷性，可以方便地进行影像处理和传输。

6. 标准胶片标准胶片是一种用于标准化医学影像记录和存储的胶片。

它具有统一的规格和质量标准，确保了医学影像的一致性和可比性。

标准胶片通常用于医学影像的质量控制和比较研究。

7. 全景胶片全景胶片是一种用于全景影像记录和存储的胶片。

它主要用于口腔医学中的全景X射线摄影，可以清晰地显示口腔的整体结构和牙齿位置。

医用胶片的分类根据其在医学影像学中的不同应用和特性而定。

不同类型的医用胶片在医学影像学中发挥着重要的作用，为医生提供了准确的诊断和治疗指导。

医用X线胶片规格（单位：英寸）5×7（英寸）50张/盒20盒/箱8×10（英寸）50张/盒10盒/箱10×12（英寸）50张/盒5盒/箱11×14（英寸）50张/盒5盒/箱12×15（英寸）50张/盒5盒/箱14×14（英寸）50张/盒5盒/箱14×17（英寸）50张/盒5盒/箱1英寸=2.54厘米1厘米＝0.3937 英寸医用胶片种类医用胶片属于银盐感光材料中的一种，其种类可归纳以下四大类别。

1．一般摄影用X线胶片(1)感蓝胶片：感蓝片是配合发蓝紫色荧光的增感屏使用的色盲片，其吸收光谱的峰值在420nm。

它主要分为标准感度的通用型(RX型)胶片，适用于一般摄影中的大部分，性能适中，低灰雾高对比，可使骨骼、空气和造影剂之间对比增强。

(2)感绿胶片(扁平颗粒胶片)：感绿片是一种配合发绿光的增感屏使用的正色片，其吸收光谱的峰值在550nm。

它是将三维卤化银颗粒切割成扁平状，以预期的方式排列，并在乳剂中加入了一层防荧光交迭效应的染料。

从而增加了影像的清晰度。

(3)乳腺摄影用正色胶片：这是一种高分辨率、高对比、单层乳剂、对绿色光敏感的乳腺专用胶片。

由于采用了扁平颗粒技术，使荧光交迭效应几乎减少到0%，可获得极为清晰锐利的图像，皮肤线条影像可得到提高，特别是在乳腺放大摄影上有特色。

(4)高清晰度摄影用胶片：这是一种高分辨率、高对比度胶片。

特别适用于要求提供高清晰的图像、显示组织微细结构信息的四肢摄影。

2．多幅相机和激光相机成像胶片(1)多幅相机成像胶片：此类胶片也称CRT图像记录胶片。

适用于CT、MR、DSA、ECT等多幅相机的成像记录。

胶片为单面乳剂（分色片），背面涂有防光晕层，保证影像的清晰、细腻．减少荧光物质造成的影像模糊。

(2)激光相机成像胶片：它分为氦氖激光片(HN型)，吸收光谱峰值为633nm和红外激光片(IR)，吸收光谱峰值为820nm。

x射线胶片成分一、X射线胶片的概述X射线胶片是一种特殊的摄影胶片，主要用于医学影像、工业检测和科学研究等领域。

它能够感应到X射线穿透物体后的影像，将其转化为可见图像，从而便于人们观察和分析。

二、X射线胶片的成分及其作用1.感光乳剂：感光乳剂是X射线胶片的核心部分，它由感光剂、乳化剂和溶剂等组成。

感光剂能在受到X射线照射时产生化学反应，生成可见光信号。

2.保护层：保护层位于感光乳剂表面，主要作用是防止感光乳剂受到外部环境的污染和损伤。

它通常由坚韧的塑料薄膜或金属箔构成。

3.底层：底层是X射线胶片与成像设备之间的支撑层，它具有良好的弹性和抗拉伸性能，能使胶片在成像过程中保持稳定的形状。

4.背涂层：背涂层位于X射线胶片的背面，主要用于提高胶片的附着力和耐磨性，同时便于胶片在冲洗和处理过程中的操作。

5.抗静电层：抗静电层能有效消除胶片表面产生的静电，避免静电对胶片性能的影响。

三、各类X射线胶片的特点与应用1.非晶硅（a-Si）胶片：具有高分辨率和低噪声，适用于高精度医学影像和工业检测。

2.非晶硒（a-Se）胶片：具有较好的灵敏度和较宽的动态范围，适用于多种场合的成像需求。

3.非晶硫（a-S）胶片：具有较高的感光度和较好的成像质量，适用于低剂量辐射环境。

4.电荷耦合器件（CCD）和互补金属氧化物半导体（CMOS）阵列：数字化成像技术，具有高灵敏度、高分辨率和低噪声等优点。

四、X射线胶片的市场前景与发展趋势1.随着科学技术的进步，X射线胶片在医学、工业等领域的应用将更加广泛。

2.数字化成像技术的发展，使得X射线胶片向更小巧、更高效的方向发展。

3.人工智能和大数据技术的融入，将为X射线胶片带来更高效的图像处理和分析能力。

4.绿色环保理念的推广，促使X射线胶片生产商不断优化产品性能，降低辐射剂量。

总之，X射线胶片作为一种重要的影像载体，在未来将继续发挥重要作用。

医用胶片检查该注意哪些
医用胶片是现代医学中一项非常重要的诊断工具。

它可以使用 X 射线或其他成像技术生成图像，用于诊断各种疾病和损伤。

在进行医用胶片检查时，需要注意以下几点。

选择合适的医用胶片
选择合适的医用胶片对于获得准确的检查结果非常重要。

不同的医用胶片适用于不同的成像技术，不同的器官和病症。

因此，在进行医用胶片检查之前，需要经过医生的评估和建议，以选择最适合的医用胶片。

准备工作
在进行医用胶片检查之前，需要进行一些准备工作。

例如，患者需要将金属饰品、带有金属部件的衣物和其他金属物品从身上去掉，以避免其干扰成像技术和影响胶片的质量。

此外，患者需要提前告知医生自己的药物使用情况，并按照医生的建议停止服用某些药物。

预防辐射
由于医用胶片常常需要使用 X 射线等成像技术，因此患者需要注意预防辐射。

接受 X 射线检查的时间越长，辐射剂量也将越大，从而增加发生损伤的风险。

在进行医用胶片检查时，患者需要配合医生，以尽可能缩短检查时间，从而减少辐射剂量。

保持稳定
在进行医用胶片检查时，患者需要保持稳定。

在拍摄过程中，患者需要保持一个稳定的姿势并呼吸平稳，以避免影响医用胶片的质量。

如果患者出现移动或呼吸不稳定等情况，可能需要重新拍摄，从而延长检查时间并增加辐射剂量。

结论
总之，在进行医用胶片检查时，患者需要注意选择合适的医用胶片、做好准备工作、预防辐射、保持稳定。

只有这样，才能够获得准确的检查结果，为治疗和康复提供帮助。

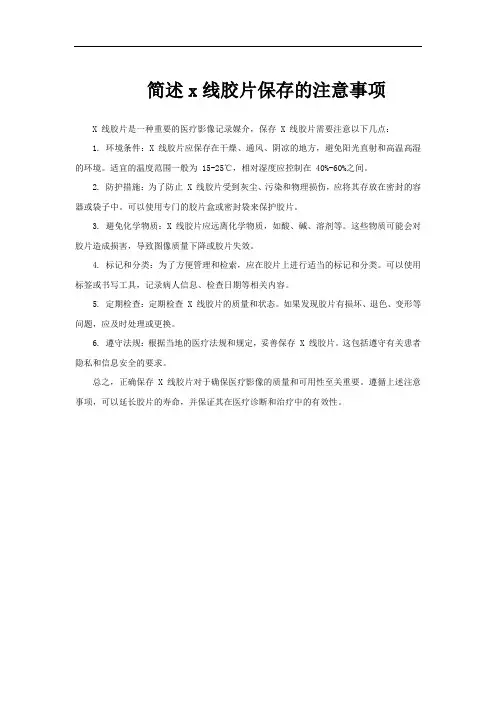

简述x线胶片保存的注意事项
X 线胶片是一种重要的医疗影像记录媒介，保存 X 线胶片需要注意以下几点：
1. 环境条件：X 线胶片应保存在干燥、通风、阴凉的地方，避免阳光直射和高温高湿的环境。

适宜的温度范围一般为 15-25℃，相对湿度应控制在 40%-60%之间。

2. 防护措施：为了防止 X 线胶片受到灰尘、污染和物理损伤，应将其存放在密封的容器或袋子中。

可以使用专门的胶片盒或密封袋来保护胶片。

3. 避免化学物质：X 线胶片应远离化学物质，如酸、碱、溶剂等。

这些物质可能会对胶片造成损害，导致图像质量下降或胶片失效。

4. 标记和分类：为了方便管理和检索，应在胶片上进行适当的标记和分类。

可以使用标签或书写工具，记录病人信息、检查日期等相关内容。

5. 定期检查：定期检查 X 线胶片的质量和状态。

如果发现胶片有损坏、退色、变形等问题，应及时处理或更换。

6. 遵守法规：根据当地的医疗法规和规定，妥善保存 X 线胶片。

这包括遵守有关患者隐私和信息安全的要求。

总之，正确保存 X 线胶片对于确保医疗影像的质量和可用性至关重要。

遵循上述注意事项，可以延长胶片的寿命，并保证其在医疗诊断和治疗中的有效性。

分不清医用胶片种类，可归纳四大类别医用胶片是银盐感光材料之一。

其类型可归纳为以下四类。

1.用于普通摄影的X射线胶片(1)蓝敏膜：蓝敏膜是与蓝紫荧光增强屏配套使用的色盲膜，其吸收光谱达到峰值。

在420 nm处。

它主要分为标准感光通用（RX）胶片，适用于大多数普通摄影，中等性能，低雾和高对比度，可增强骨骼、空气和对比剂之间的对比度。

(2)绿色敏感膜(平板颗粒膜)：绿色敏感膜是与绿色光增强屏一起使用的正色膜。

峰值吸收光谱为550nm。

它把三维卤化银颗粒切割成扁平的形状，并按所需方式排列，并在乳液中添加一层抗荧光重叠染料。

这增加了图像的清晰度。

(3)乳腺摄影用正性彩色胶片：是一种高分辨率、高对比度的单层乳剂，对绿光敏感。

赠送电影。

由于采用扁平粒子技术，荧光重叠效应可以减小到接近0%。

可以获得非常清晰、清晰的图像，并且可以改善皮肤线图像，特别是在乳腺摄影中。

(4)高清晰摄影胶片：这是一种高分辨率、高对比度的胶片。

它特别适用于需要高分辨率图像和微观结构显示信息的人体摄影。

2.多摄像机和激光摄像机的成像胶片(1)多摄像机摄像胶片：该胶片又称CRT摄像胶片。

适用于CT、MR、DSA、ECT等多台摄像机的成像记录。

该胶片为单面乳液（分色胶片），背面涂有防晕层，保证图像清晰、细腻，减少荧光材料造成的图像模糊。

(2)激光相机成像膜：分为峰值吸收光谱为633nm的氦氖激光膜(HN型)和峰值吸收光谱为820nm的红外激光膜(IR)。

该膜的特征在于非常细的乳液颗粒、单个涂层和背衬。

采用防晕涂料。

激光胶片的数字成像质量远高于多摄像机胶片的模拟成像质量。

3．图像增强器记录胶片(1)荧光胶片：随着心血管放射学的发展，对荧光胶片成像技术的要求越来越广泛。

而且严格。

因此，相应的薄膜不仅需要高灵敏度，而且需要细小的颗粒。

这部电影可分为五种不同的临床用途。

(2)荧光屏图像和荧光缩微胶片：该胶片适用于荧光屏下的瞄准摄影(点胶片)或物体。

荧光微宇宙。

精心整理医用X 线胶片规格（单位：英寸）5×7（英寸）50张/盒20盒/箱8×10（英寸）50张/盒10盒/箱10×12（英寸）50张/盒5盒/箱11×14（英寸）50张/盒5盒/箱12×15（英寸）50张/盒5盒/箱14×14（英寸）50张/盒5盒/箱14×17（英寸）50张/盒5盒/箱1英寸=2.54厘米1厘米＝1(1)420nm 。

(2)值在(3)(4)2(1)(2)(IR)，吸3（1此，相应的胶片既要求很高的感光度，又要求有颗粒细腻的特点。

此类胶片根据临床使用目的不同分有5种之多。

（2）荧光屏图像及荧光缩影胶片：此类胶片适用于荧光屏下的瞄准摄影（点片）或体检荧光缩影。

乳剂为单面、背面涂有防光晕层，规格分别有70mm 、90mm 、105mm 卷片和100×100mm 页片。

4．特种胶片（1）直接反转胶片：它可利用紫外光源人工复印或通过专用复印机一次复印成功，取得与原版X 线照片质量一样的图像。

单层乳剂、蓝底聚酯片基，其感光特性恰与原片相反，为一个倒置的特性曲线，不曝光的部分为全黑。

(2)清洁用胶片：这是—种自动冲洗机辊轮清洁片。

每日晨自动冲洗机开机后均应用3—4张清洁片对放置一夜的冲洗机进行清洁。

精心整理5．胶片的保存胶片原有感光性能的保持与其周围条件有很大关系。

应将未感光胶片作为“生物制品”存放。

(1)标准储存条件：温度10°~15°℃，湿度40~60％；防止辐射线的照射；X线胶片必须完全避开辐射线的照射，它们会引起胶片的严重灰雾。

(2)防止压力效应的产生：压力效应会产生人工伪影，也是胶片盒为什么直立放置的原因。

(3)避免有害气体接触：胶片应避免有害气体，如福尔马林、发动机尾气、煤气等接触。

否则，胶片产生灰雾。

(4)胶片的冷藏：经冷藏的胶片，要在使用前24~36小时取出，在室温下得到平衡。

医用胶片1、传统医用X光胶片的结构：感光乳基层.片基.保护层.底层（结合层）。

2、彩色胶片的分层结构为：保护层、上层感光乳剂、滤光层、隔层、中下层感光乳剂、结合层、片基、抗光晕静电层。

胶片的影像成分也就是感光乳剂层是核心部分，是由明胶、银盐、和添加剂构成。

明胶是从动物骨骼与皮中提取的高级动物胶。

银盐是金属银和化学上称为卤素的氯、溴碘形成的盐类化合物。

添加剂一般是化学增感剂，一般还有抑制胶片产生灰雾的溴化钾和提高药膜强度的铬矾化学药品3、干式胶片的来源：早起的胶片是非数字化的，和普通的胶卷一样，胶片需要在暗室内，经过反转的底片，在显影液和定影液的相互作用下成像，就是我们讲的成像，就是我们讲的银盐胶片，又叫“湿片”。

干式胶片是相对于“湿片”而来的名称，是指不需要传统的显影液和定影液工作的数字化成像胶片。

干式胶片成像1.目前市场干式胶片成像领域有三种方式：①激光成像（柯达.柯尼卡 .和部分富士）②热敏成像（爱克发.富士2000.3000型.索尼.可多尼克斯）③喷墨成像（Clear.柯达部分机型）2.成像介质有3种①以PET为基础的高清度的干式胶片（进口的和巨鼎—柯丽尔都是这种方式)②纸（包括喷墨和激光）③毛片（双面磨砂激光打印，清晰度极差）柯丽尔高清医用胶片1、柯丽尔高清医用胶片是现今国产胶片的领航者，它是结合了传统医用胶片的优点，淘汰了纸制医用片的缺点，综合而成的新型高清医用胶片。

2、它是医学影像行业的后起之秀，是以医学数字影像关联产品为核心业务的新型产品。

如：超声.眼底.胃镜.肠镜.阴道镜.等.3、柯丽尔高清医用胶片分为彩色喷墨打印胶片与黑白喷墨打印胶片。

4、其材料机械强度大，几何尺寸稳定，透光性好，环保无污染，经过多次涂层处理而成。

5、彩色喷墨医疗影像胶片更适应于现代化医学影像输出的新潮流，不仅适合正视（反射效果），同时也适合透视（透射效果）。

改变了传统的只能在观片灯下看的模式。

6、多规格，满足临床科室需求，并且可以根据医院需要进行特殊规格的制定生产。

医用胶片分类一、概述医用胶片是医学影像学中常用的一种影像记录介质，广泛应用于放射学、超声学、病理学等医学领域。

根据其不同的特性和用途，医用胶片可以分为以下几类。

二、X线胶片X线胶片是医学影像学中最常见的一种胶片。

它能够记录X射线透过人体后所形成的影像，用于诊断和治疗疾病。

根据其感光层的不同，X线胶片可以分为正像片和负像片。

正像片在X射线透过人体后，感光层上的晶体点会变黑，形成与实际解剖结构一致的影像。

负像片则相反，感光层上的晶体点会变白，与实际解剖结构相反。

正像片常用于诊断，而负像片则常用于治疗，如放射治疗。

三、CT胶片CT胶片是计算机断层扫描（CT）成像技术中使用的一种胶片。

CT 胶片具有较高的对比度和分辨率，能够清晰地显示人体内部的解剖结构和病变情况。

CT胶片的分类主要根据其感光层的特性和用途。

常见的有普通CT胶片、增强CT胶片和三维CT胶片。

普通CT胶片用于常规CT扫描，增强CT胶片用于注射造影剂后的扫描，而三维CT胶片则用于生成三维重建图像，帮助医生更全面地了解病变情况。

四、MRI胶片MRI胶片是核磁共振成像（MRI）技术中使用的一种胶片。

MRI技术通过检测人体内部不同组织的信号差异，生成高对比度的影像，用于诊断各种疾病。

MRI胶片的分类主要根据其感光层的特性和用途。

常见的有T1加权胶片、T2加权胶片和增强MRI胶片。

T1加权胶片用来显示解剖结构，T2加权胶片用来显示病变情况，而增强MRI胶片则用于注射造影剂后的成像。

五、乳腺钼靶胶片乳腺钼靶胶片是乳腺X线检查中常用的一种胶片。

乳腺钼靶胶片能够显示乳腺组织的细微结构和病变情况，用于乳腺疾病的早期筛查和诊断。

乳腺钼靶胶片的分类主要根据其感光层的特性和用途。

常见的有正常乳腺钼靶胶片、增强乳腺钼靶胶片和双面乳腺钼靶胶片。

增强乳腺钼靶胶片用于注射造影剂后的成像，双面乳腺钼靶胶片能够同时显示乳房的前后两面。

六、超声胶片超声胶片是超声检查中使用的一种胶片。

医用X线胶片结构：乳剂膜片基保护膜结合膜一乳剂膜主要由卤化银和明胶组成。

（一）卤化银：卤族元素氟，氯，溴，碘与银的化合物。

（二）明胶：各种用于感光材料的卤化银均不溶于水，更不能直接涂布在片基上。

因此需要一种胶性物质做介质，以使卤化银晶体处于永久性的悬浮状态，互不接触，并能均匀地涂布在片基上。

这种介质就是明胶。

1·明胶能提高乳剂的感光度2·明胶是一种保护性胶体3·明胶膨胀后具有多孔性4·明胶具有热熔冷凝的性质5·明胶粘性强并参与坚膜作用二片基：有以下几种（一）硝酸纤维素片基（二）醋酸纤维素片基(CAT)（三）聚酯片基（PEF）医用增感屏的结构与种类：（一）增感屏的结构1·基层2·荧光体层3·保护层4·反射层（二）增感屏的种类1·钨酸钙屏2·稀土增感屏（三）特殊增感屏1·超清晰型增感屏2·高电压增感屏3·同时多层增感屏4·感度补偿型5·乳腺摄影专用6·连续摄影用增感屏胶片装卸的注意事项：1操作时双手应保持清洁干净，不可沾有污水，油或化学药品，以防止污染胶片及增感屏。

2操作要准确迅速。

因为已感光的胶片对x线尤为敏感，所以应尽量减少胶片在红灯下的暴露时间，以免发生灰雾。

3各种血管造影，体层摄影等连续摄影检查，所用胶片应当出厂牌号一致，便于统一配置曝光条件，保证照片质量。

4暗盒开启后应用软毛刷清扫，以免有灰尘，纸屑等物造成伪影。

5取，持胶片时，动作要轻巧灵敏，切勿折叠或划伤。

6暗盒和洗片架均应按尺寸顺序固定位置放置，以便安全灯下操作。

X线照片标记法X线照片是被检者的健康资料以及教学资料和科研资料。

使用大量的x线片，应有一套科学的管理方法。

最简单的方法是：1）按被检者登记编x线片号；2）x线片按号装袋，排列在x线片架上；3）设立供被检者查找的姓名索引卡片及按病名分类的诊断索引卡片或其他技术卡片。
