实验五基于MATLAB工具箱的控制系统分析与设计.

控制系统matlab仿真实验报告5实验内容：本实验主要学习控制系统中PI控制器的设计和仿真。

实验目的：1. 了解PI控制器的基本原理和控制算法；2. 学习控制系统建模的基本思路和方法；3. 通过matlab仿真实验掌握PI控制器的实现方法和调节技巧。

实验原理：PI控制器是一种比比例控制器更加完善的控制器，它是由比例控制器和积分控制器组成的复合控制器。

在控制器设计中，通常情况下采用PI控制器进行设计，因为PI控制器的设计参数比其他控制器更加简单，调整起来也更加方便。

PI控制器的输出信号u(t)可以表示为：u(t) = kP(e(t) + 1/Ti ∫e(τ)dτ)其中，kP是比例系数；Ti是积分时间常数；e(t)是控制系统的误差信号，表示偏差；∫e(τ)dτ是误差信号的积分项。

上式中，第一项kPe(t)是比例控制器的输出信号，它与偏差信号e(t)成比例关系，当偏差信号e(t)越大，则输出信号u(t)也越大；PI控制器的设计步骤如下：1. 根据控制系统的特性和要求，选择合适的控制对象，并进行建模；2. 选择比例系数kP和积分时间常数Ti，使系统具有良好的动态响应和稳态响应；3. 利用matlab仿真实验验证控制系统的性能，并进行参数调节和改进。

实验步骤：1. 控制对象的建模a. 选择一个适当的控制对象，例如在本实验中选择一个RC电路。

b. 根据控制对象的特性和运行原理，建立控制对象的数学模型，例如在本实验中建立RC电路的微分方程模型。

a. 根据控制对象的特性和要求，选择合适的比例系数kP和积分时间常数Ti，例如在本实验中选择kP=1和Ti=0.1。

b. 根据PI控制器的输出信号，设计控制系统的反馈环路，例如在本实验中选择负反馈控制系统。

a. 在matlab环境下，利用matlab的控制系统工具箱，建立控制系统的仿真模型。

b. 运行仿真程序，并观察控制系统的时间响应和频率响应特性。

实验结果：本实验利用matlab环境下的控制系统工具箱，建立了RC电路的PI控制系统，并进行了仿真实验。

中南大学计算机控制系统仿真实验报告信息科学与工程学院自动化0903班实验一 MATLAB 语言编程一、 实验目的1、熟悉Matlab 语言及其环境，掌握编程方法。

2、要求认真听取实验指导老师讲解与演示。

二、具体实验内容、步骤、要求1、运行交互式学习软件，学习MATLAB 语言；2、在MATLAB 的命令窗口下键入如下命令：INTRO （注意：intro 为一个用MATLAB 语言编写的幻灯片程序，主要演示常用的MATLAB 语句运行结果。

）然后，根据现实出来的幻灯片右面按钮进行操作，可按START ——NEXT ——NEXT 按钮一步步运行，观察。

3、自编程序并完成上机编辑，调试，运行，存盘： （1）用MATLAB 命令完成矩阵的各种运算，例如：⎪⎪⎩⎪⎪⎨⎧⎪⎪⎭⎪⎪⎬⎫=44434241343332312423222114131211A求出下列运算结果，并上机验证。

解：实验程序如下：function chengxu1A=[11 12 13 14;21 22 23 24;31 32 33 34;41 42 43 44]; a1=A(:,1) a2=A(2,:)a3=A(1:2,2:3) a4=A(2:3,2:3) a5=A(:,1:2) a6=A(2:3) a7=A(:) a8=A(:,:) a9=ones(2,2) a10=eye(2)实验结果如下：(1) A(:,1)=⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡41312111 (2) A(2,:)= []24232221(3) A(1:2,2:3)= ⎥⎦⎤⎢⎣⎡23221312 (4) A(2:3,2:3)= ⎥⎦⎤⎢⎣⎡33322322 (5) A(:,1:2)= ⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡4241323122211211(6) A(2:3)= []3121 (7) A(:)=⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎧⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎭⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎬⎫44342414433323134232221241312111 (8) A(:,:)=⎪⎪⎩⎪⎪⎨⎧⎪⎪⎭⎪⎪⎬⎫44434241343332312423222114131211(9) ones(2,2)=⎥⎦⎤⎢⎣⎡1111 (10) eye(2)=⎥⎦⎤⎢⎣⎡1001 (2)、绘制数学函数的图形，例如：y(t)=1-2e-tsin(t) (0<=t<=8) 理解数组运算与矩阵运算功能。

《MATLAB与控制系统仿真》实验报告一、实验目的本实验旨在通过MATLAB软件进行控制系统的仿真，并通过仿真结果分析控制系统的性能。

二、实验器材1.计算机2.MATLAB软件三、实验内容1.搭建控制系统模型在MATLAB软件中，通过使用控制系统工具箱，我们可以搭建不同类型的控制系统模型。

本实验中我们选择了一个简单的比例控制系统模型。

2.设定输入信号我们需要为控制系统提供输入信号进行仿真。

在MATLAB中，我们可以使用信号工具箱来产生不同类型的信号。

本实验中，我们选择了一个阶跃信号作为输入信号。

3.运行仿真通过设置模型参数、输入信号以及仿真时间等相关参数后，我们可以运行仿真。

MATLAB会根据系统模型和输入信号产生输出信号，并显示在仿真界面上。

4.分析控制系统性能根据仿真结果，我们可以对控制系统的性能进行分析。

常见的性能指标包括系统的稳态误差、超调量、响应时间等。

四、实验步骤1. 打开MATLAB软件，并在命令窗口中输入“controlSystemDesigner”命令，打开控制系统工具箱。

2.在控制系统工具箱中选择比例控制器模型，并设置相应的增益参数。

3.在信号工具箱中选择阶跃信号，并设置相应的幅值和起始时间。

4.在仿真界面中设置仿真时间，并点击运行按钮，开始仿真。

5.根据仿真结果，分析控制系统的性能指标，并记录下相应的数值，并根据数值进行分析和讨论。

五、实验结果与分析根据运行仿真获得的结果，我们可以得到控制系统的输出信号曲线。

通过观察输出信号的稳态值、超调量、响应时间等性能指标，我们可以对控制系统的性能进行分析和评价。

六、实验总结通过本次实验，我们学习了如何使用MATLAB软件进行控制系统仿真，并提取控制系统的性能指标。

通过实验，我们可以更加直观地理解控制系统的工作原理，为控制系统设计和分析提供了重要的工具和思路。

七、实验心得通过本次实验，我深刻理解了控制系统仿真的重要性和必要性。

MATLAB软件提供了强大的仿真工具和功能，能够帮助我们更好地理解和分析控制系统的性能。

基于MATLAB控制系统的仿真与应用毕业设计论文目录一、内容概括 (2)1. 研究背景和意义 (3)2. 国内外研究现状 (4)3. 研究目的和内容 (5)二、MATLAB控制系统仿真基础 (7)三、控制系统建模 (8)1. 控制系统模型概述 (10)2. MATLAB建模方法 (11)3. 系统模型的验证与校正 (12)四、控制系统性能分析 (14)1. 稳定性分析 (14)2. 响应性能分析 (16)3. 误差性能分析 (17)五、基于MATLAB控制系统的设计与应用实例分析 (19)1. 控制系统设计要求与方案选择 (20)2. 基于MATLAB的控制系统设计流程 (22)3. 实例一 (23)4. 实例二 (25)六、优化算法在控制系统中的应用及MATLAB实现 (26)1. 优化算法概述及其在控制系统中的应用价值 (28)2. 优化算法介绍及MATLAB实现方法 (29)3. 基于MATLAB的优化算法在控制系统中的实践应用案例及分析对比研究31一、内容概括本论文旨在探讨基于MATLAB控制系统的仿真与应用，通过对控制系统进行深入的理论分析和实际应用研究，提出一种有效的控制系统设计方案，并通过实验验证其正确性和有效性。

本文对控制系统的基本理论进行了详细的阐述，包括控制系统的定义、分类、性能指标以及设计方法。

我们以一个具体的控制系统为例，对其进行分析和设计。

在这个过程中，我们运用MATLAB软件作为主要的仿真工具，对控制系统的稳定性、动态响应、鲁棒性等方面进行了全面的仿真分析。

在完成理论分析和实际设计之后，我们进一步研究了基于MATLAB 的控制系统仿真方法。

通过对仿真模型的建立、仿真参数的选择以及仿真结果的分析，我们提出了一种高效的仿真策略。

我们将所设计的控制系统应用于实际场景中，通过实验数据验证了所提出方案的有效性和可行性。

本论文通过理论与实践相结合的方法，深入探讨了基于MATLAB 控制系统的仿真与应用。

武汉科技大学智能控制系统学院：信息科学与工程学院专业：控制理论与控制工程学号：姓名：***基于MATLAB的智能控制系统的介绍与设计实例摘要现代控制系统，规模越来越大，系统越来越复杂，用传统的控制理论方法己不能满控制的要求。

智能控制是在经典控制理论和现代控制理论的基础上发展起来的，是控制理论、人工智能和计算机科学相结合的产物。

MATLAB是现今流行的一种高性能数值计算和图形显示的科学和工程计算软件。

本文首先介绍了智能控制的一些基本理论知识，在这些理论知识的基础之上通过列举倒立摆控制的具体实例，结合matlab对智能控制技术进行了深入的研究。

第一章引言自动控制就是在没有人直接参与的条件下，利用控制器使被控对象(如机器、设备和生产过程)的某些物理量能自动地按照预定的规律变化。

它是介于许多学科之间的综合应用学科，物理学、数学、力学、电子学、生物学等是该学科的重要基础。

自动控制系统的实例最早出现于美国，用于工厂的生产过程控制。

美国数学家维纳在20世纪40年代创立了“控制论”。

伴随着计算机出现，自动控制系统的研究和使用获得了很快的发展。

在控制技术发展的过程中，待求解的控制问题变得越来越复杂，控制品质要求越来越高。

这就要求必须分析和设计相应越来越复杂的控制系统。

智能控制系统(ICS)是复杂性急剧增加了的控制系统。

它是由控制问题的复杂性急剧增加而带来的结果，其采用了当今其他学科的一些先进研究成果，其根本目的在于求解复杂的控制问题。

近年来，ICS引起了人们广泛的兴趣，它体现了众多学科前沿研究的高度交叉和综合。

作为一个复杂的智能计算机控制系统，在其建立投入使用前，必要首先进行仿真实验和分析。

计算机仿真(Compeer Simulation)又称计算机模拟(Computer Analogy)或计算机实验。

所谓计算机仿真就是建立系统模型的仿真模型进而在计算机上对该仿真模型进行模拟实验(仿真实验)研究的过程。

计算机仿真方法即以计算机仿真为手段，通过仿真模型模拟实际系统的运动来认识其规律的一种研究方法。

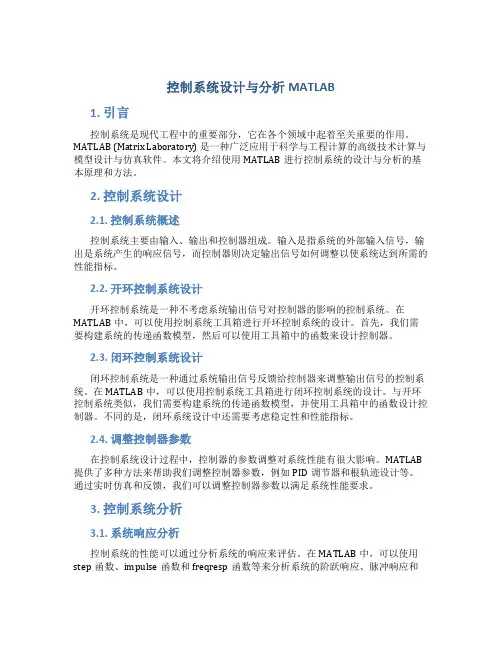

控制系统设计与分析MATLAB1. 引言控制系统是现代工程中的重要部分，它在各个领域中起着至关重要的作用。

MATLAB (Matrix Laboratory) 是一种广泛应用于科学与工程计算的高级技术计算与模型设计与仿真软件。

本文将介绍使用MATLAB进行控制系统的设计与分析的基本原理和方法。

2. 控制系统设计2.1. 控制系统概述控制系统主要由输入、输出和控制器组成。

输入是指系统的外部输入信号，输出是系统产生的响应信号，而控制器则决定输出信号如何调整以使系统达到所需的性能指标。

2.2. 开环控制系统设计开环控制系统是一种不考虑系统输出信号对控制器的影响的控制系统。

在MATLAB中，可以使用控制系统工具箱进行开环控制系统的设计。

首先，我们需要构建系统的传递函数模型，然后可以使用工具箱中的函数来设计控制器。

2.3. 闭环控制系统设计闭环控制系统是一种通过系统输出信号反馈给控制器来调整输出信号的控制系统。

在MATLAB中，可以使用控制系统工具箱进行闭环控制系统的设计。

与开环控制系统类似，我们需要构建系统的传递函数模型，并使用工具箱中的函数设计控制器。

不同的是，闭环系统设计中还需要考虑稳定性和性能指标。

2.4. 调整控制器参数在控制系统设计过程中，控制器的参数调整对系统性能有很大影响。

MATLAB 提供了多种方法来帮助我们调整控制器参数，例如PID调节器和根轨迹设计等。

通过实时仿真和反馈，我们可以调整控制器参数以满足系统性能要求。

3. 控制系统分析3.1. 系统响应分析控制系统的性能可以通过分析系统的响应来评估。

在MATLAB中，可以使用step函数、impulse函数和freqresp函数等来分析系统的阶跃响应、脉冲响应和频率响应。

通过分析这些响应，我们可以评估系统的稳定性、阻尼性能和频率特性等指标。

3.2. 频域分析频域分析是通过将输入和输出信号在频域上进行转换来分析系统的特性。

在MATLAB中，可以使用fft函数和bode函数等来进行频域分析。

如何使用Matlab进行控制系统设计和分析引言：控制系统是现代工程领域中一个重要的研究方向，它在许多领域中发挥着重要作用，例如航空航天、汽车工程、机械工程等。

Matlab作为一种功能强大的工具，可用于控制系统设计和分析。

本文将介绍如何使用Matlab进行控制系统设计和分析，从基本概念到具体应用等方面进行讲解。

一、Matlab中的控制系统工具箱Matlab提供了控制系统工具箱，该工具箱包含了一系列用于控制系统设计和分析的函数和工具。

通过调用这些函数，我们可以方便地创建、分析和优化控制系统。

二、控制系统的基本概念在进行控制系统设计和分析前，我们需要了解控制系统的基本概念。

控制系统由输入、输出和系统本身组成。

输入是控制系统接收的信号，输出是控制系统产生的信号。

系统本身是由一些元件组成的，例如传感器、执行器和控制器等。

三、Matlab中的控制系统建模在进行控制系统设计和分析前，我们需要对系统进行建模。

建模是指将现实世界中的系统抽象为数学模型。

Matlab提供了建模工具，例如传递函数、状态空间模型等，可以方便地进行系统建模。

四、控制系统的稳定性分析控制系统的稳定性是控制系统设计中一个重要的指标。

Matlab提供了稳定性分析工具，例如根轨迹法、Nyquist法等。

通过分析系统的稳定性，我们可以评估系统的性能。

五、控制系统的性能指标评估除了稳定性外，性能指标也是控制系统设计中需要考虑的因素。

Matlab提供了性能指标评估工具，例如超调量、调节时间等。

通过评估系统的性能指标，我们可以优化控制系统的性能。

六、控制系统的设计和优化控制系统的设计和优化是实际应用中的核心任务。

Matlab提供了控制系统设计和优化工具，例如PID控制器设计、最优控制器设计等。

通过设计和优化控制系统，我们可以提高系统的鲁棒性和性能。

七、控制系统的仿真和验证在设计和优化控制系统后，我们需要进行系统的仿真和验证。

Matlab提供了仿真和验证工具，例如Simulink等。

《MATLAB与控制系统仿真》实验报告实验报告：MATLAB与控制系统仿真引言在现代控制工程领域中，仿真是一种重要的评估和调试工具。

通过仿真技术，可以更加准确地分析和预测控制系统的行为和性能，从而优化系统设计和改进控制策略。

MATLAB是一种强大的数值计算软件，广泛应用于控制系统仿真。

实验目的本实验旨在掌握MATLAB在控制系统仿真中的应用，通过实践了解控制系统的建模与仿真方法，并分析系统的稳定性和性能指标。

实验内容1.建立系统模型首先，根据控制系统的实际情况，建立系统的数学模型。

通常，控制系统可以利用线性方程或差分方程进行建模。

本次实验以一个二阶控制系统为例，其传递函数为：G(s) = K / [s^2 + 2ζω_ns + ω_n^2]，其中，K表示放大比例，ζ表示阻尼比，ω_n表示自然频率。

2.进行系统仿真利用MATLAB软件，通过编写代码实现控制系统的仿真。

可以利用MATLAB提供的函数来定义传递函数，并通过调整参数来模拟不同的系统行为。

例如，可以利用step函数绘制控制系统的阶跃响应图像，或利用impulse函数绘制脉冲响应图像。

3.分析系统的稳定性与性能在仿真过程中，可以通过调整控制系统的参数来分析系统的稳定性和性能。

例如，可以改变放大比例K来观察系统的超调量和调整时间的变化。

通过观察控制系统的响应曲线，可以判断系统的稳定性，并计算出性能指标，如超调量、调整时间和稳态误差等。

实验结果与分析通过MATLAB的仿真，我们得到了控制系统的阶跃响应图像和脉冲响应图像。

通过观察阶跃响应曲线，我们可以得到控制系统的超调量和调整时间。

通过改变放大比例K的值，我们可以观察到超调量的变化趋势。

同时，通过观察脉冲响应曲线，我们还可以得到控制系统的稳态误差，并判断系统的稳定性。

根据实验结果分析，我们可以得出以下结论：1.控制系统的超调量随着放大比例K的增大而增大，但当K超过一定值后，超调量开始减小。

2.控制系统的调整时间随着放大比例K的增大而减小，即系统的响应速度加快。

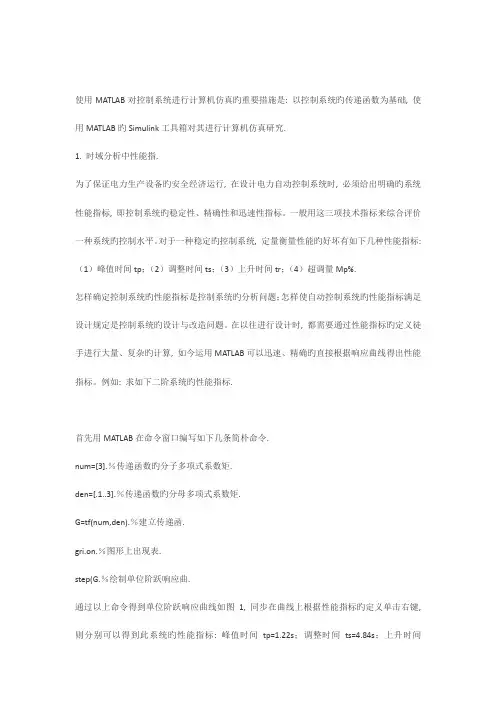

使用MATLAB对控制系统进行计算机仿真旳重要措施是: 以控制系统旳传递函数为基础, 使用MATLAB旳Simulink工具箱对其进行计算机仿真研究.1. 时域分析中性能指.为了保证电力生产设备旳安全经济运行, 在设计电力自动控制系统时, 必须给出明确旳系统性能指标, 即控制系统旳稳定性、精确性和迅速性指标。

一般用这三项技术指标来综合评价一种系统旳控制水平。

对于一种稳定旳控制系统, 定量衡量性能旳好坏有如下几种性能指标: （1）峰值时间tp；（2）调整时间ts；（3）上升时间tr；（4）超调量Mp%.怎样确定控制系统旳性能指标是控制系统旳分析问题；怎样使自动控制系统旳性能指标满足设计规定是控制系统旳设计与改造问题。

在以往进行设计时, 都需要通过性能指标旳定义徒手进行大量、复杂旳计算, 如今运用MATLAB可以迅速、精确旳直接根据响应曲线得出性能指标。

例如: 求如下二阶系统旳性能指标.首先用MATLAB在命令窗口编写如下几条简朴命令.num=[3].％传递函数旳分子多项式系数矩.den=[.1..3].％传递函数旳分母多项式系数矩.G=tf(num,den).％建立传递函.gri.on.％图形上出现表.step(G.％绘制单位阶跃响应曲.通过以上命令得到单位阶跃响应曲线如图1, 同步在曲线上根据性能指标旳定义单击右键, 则分别可以得到此系统旳性能指标: 峰值时间tp=1.22s；调整时间ts=4.84s；上升时间tr=0.878s；超调量Mp%=22.1%.图.二阶系统阶跃响应及性能指.2. 具有延迟环节旳时域分.在许多实际旳电力控制系统中, 有不少旳过程特性（对象特性）具有较大旳延迟, 例如多容水箱。

对于具有延迟过程旳电力控制无法保证系统旳控制质量, 因此进行设计时必须考虑实际系统存在迟延旳问题, 不能忽视。

因此设计旳首要问题是在设计系统中建立迟延环节旳数学模型.在MATLAB环境下建立具有延迟环节旳数学模型有两种措施.例: 试仿真下述具有延迟环节多容水箱旳数学模型旳单位阶跃响应曲线.措施一: 在MATLAB命令窗口中用函数pade(n, T.num1=1;den1=conv([10,1],[5,1]);g1=tf(num1,den1).[num2,den2]=pade(1,10);g2=tf(num2,den2).g12=g1*g2.step(g12.图.延迟系统阶跃响应曲.措施二: 用Simulink模型窗口中旳Transpor.Delay（对输入信号进行给定旳延迟）模.首先在Simulink模型窗口中绘制动态构造图, 如图3所示.图.迟延系统旳SIMULINK实.然后双击示波器模块, 从得到旳曲线可以看出, 与措施一旳成果是相似.3. 稳定性判断旳几种分析措.稳定性是控制系统能否正常工作旳首要条件, 因此在进行控制系统旳设计时首先鉴别系统旳稳定性。

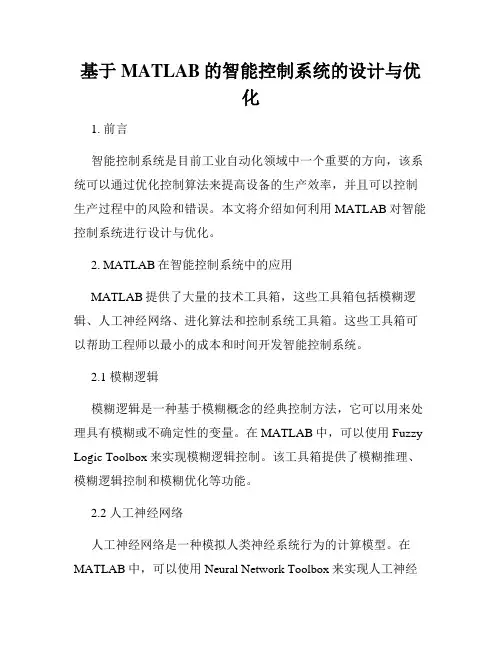

基于MATLAB的智能控制系统的设计与优化1. 前言智能控制系统是目前工业自动化领域中一个重要的方向，该系统可以通过优化控制算法来提高设备的生产效率，并且可以控制生产过程中的风险和错误。

本文将介绍如何利用MATLAB对智能控制系统进行设计与优化。

2. MATLAB在智能控制系统中的应用MATLAB提供了大量的技术工具箱，这些工具箱包括模糊逻辑、人工神经网络、进化算法和控制系统工具箱。

这些工具箱可以帮助工程师以最小的成本和时间开发智能控制系统。

2.1 模糊逻辑模糊逻辑是一种基于模糊概念的经典控制方法，它可以用来处理具有模糊或不确定性的变量。

在MATLAB中，可以使用Fuzzy Logic Toolbox来实现模糊逻辑控制。

该工具箱提供了模糊推理、模糊逻辑控制和模糊优化等功能。

2.2 人工神经网络人工神经网络是一种模拟人类神经系统行为的计算模型。

在MATLAB中，可以使用Neural Network Toolbox来实现人工神经网络控制。

该工具箱提供了多层感知器、自组织映射和循环神经网络等模型。

2.3 进化算法进化算法是一种基于生物进化的优化方法。

在MATLAB中，可以使用Global Optimization Toolbox和Genetic Algorithm and Direct Search Toolbox两个工具箱来实现进化算法。

这些工具箱提供了遗传算法、多目标遗传算法和粒子群算法等算法。

2.4 控制系统工具箱控制系统工具箱是MATLAB中提供的一个标准工具箱，它包含了系统动力学、设计和分析的工具。

该工具箱提供了线性和非线性控制器设计、系统模型建立和控制系统分析等功能。

3. 智能控制系统的设计与实现智能控制系统可以分为两个部分：控制器设计和系统模型建立。

控制器设计是将MATLAB提供的工具箱应用到实际系统中来设计一个适合的控制器。

系统模型建立是将实际系统抽象成数学模型，以便进行仿真和优化。

3.1 控制器设计控制器设计的第一步是选择合适的控制方法和工具箱。

基于MATLAB的自动控制系统仿真毕业设计自动控制系统是一种可以自动调节和控制系统运行的系统。

对于自动控制系统的设计和优化，仿真是一种非常重要的方法。

基于MATLAB的自动控制系统仿真毕业设计可以帮助学生深入理解自动控制系统的原理和应用，并进行实际应用的实验和研究。

在毕业设计中，学生可以选择一个具体的自动控制系统，例如温度控制系统、位置控制系统、速度控制系统等。

然后，根据该系统的特点和要求，使用MATLAB软件进行仿真分析。

首先，学生可以利用MATLAB编写控制系统的数学模型。

通过了解和运用控制系统的原理和方法，学生可以将系统的输入信号、输出信号和控制信号之间的关系建立数学模型。

通过数学模型，可以进行系统的仿真分析和优化设计。

接下来，学生可以使用MATLAB的控制系统工具箱进行系统的仿真和分析。

控制系统工具箱提供了各种控制系统设计和分析的函数，如传递函数的建模、闭环系统的建模、系统的稳定性分析、频域分析等。

学生可以利用这些函数进行系统的仿真和分析，了解系统在不同输入和参数条件下的响应和性能。

在仿真过程中，学生可以尝试不同的控制算法和参数，观察系统响应的改变和性能的优劣。

例如，学生可以尝试不同的比例积分微分（PID）控制算法和参数，比较系统的稳定性、超调量和响应速度等指标。

通过不断的尝试和优化，学生可以得到系统的最佳控制算法和参数设定。

此外，学生还可以利用MATLAB的仿真工具进行系统的可视化展示。

通过绘制系统的输入信号、输出信号和控制信号的图形，学生可以直观地观察和分析系统的动态响应。

这样的可视化展示可以帮助学生更好地理解和分析系统的特性和性能。

最后，学生应该进行仿真结果的分析和评估。

通过对仿真结果的分析和评估，学生可以判断系统的性能是否满足设计要求，并提出改进的建议和方案。

总而言之，基于MATLAB的自动控制系统仿真毕业设计可以帮助学生深入理解自动控制系统的原理和应用，并进行实际应用的实验和研究。

实验五 控制系统计算机辅助设计一、实验目的学习借助MATLAB 软件进行控制系统计算机辅助设计的基本方法，具体包括超前校正器的设计，滞后校正器的设计、滞后－超前校正器的设计方法。

二、实验学时：4 学时 三、实验原理1、PID 控制器的设计PID 控制器的数学模型如公式（5-1）、（5-2）所示，它的三个特征参数是比例系数、积分时间常数（或积分系数）、微分时间常数（或微分系数），因此PID 控制器的设计就是确定PID 控制器的三个参数：比例系数、积分时间常数、微分时间常数。

Ziegler （齐格勒）和Nichols （尼克尔斯）于1942提出了PID 参数的经验整定公式。

其适用对象为带纯延迟的一节惯性环节，即：s e Ts Ks G τ-+=1)( 5-1式中，K 为比例系数、T 为惯性时间常数、τ为纯延迟时间常数。

在实际的工业过程中，大多数被控对象数学模型可近似为式（5-1）所示的带纯延迟的一阶惯性环节。

在获得被控对象的近似数学模型后，可通过时域或频域数据，根据表5-1所示的Ziegler-Nichols 经验整定公式计算PID 参数。

表控制器的参数。

假定某被控对象的单位阶跃响应如图5-4所示。

如果单位阶跃响应曲线看起来近似一条S 形曲线，则可用Ziegler-Nichols 经验整定公式，否则，该公式不适用。

由S 形曲线可获取被控对象数学模型（如公式5-1所示）的比例系数K 、时间常数T 、纯延迟时间τ。

通过表5-1所示的Ziegler-Nichols 经验整定公式进行整定。

如果被控对象不含有纯延迟环节，就不能够通过Ziegler-Nichols 时域整定公式进行PID 参数的整定，此时可求取被控对象的频域响应数据，通过表5-1 所示的Ziegler-Nichols 频域整定公式设计PID 参数。

如果被控对象含有纯延迟环节，可通过pade 命令将纯延迟环节近似为一个四阶传递函数模型，然后求取被控对象的频域响应数据，应用表5-1求取PID 控制器的参数。

使用Matlab进行控制系统设计与分析引言：控制系统是现代工程和科学中一个非常重要的领域。

它涉及到将输入信号转换成所需的输出信号，以实现预期的目标。

在控制系统的设计和分析过程中，Matlab 是一个强大而常用的工具。

本文将介绍如何使用Matlab进行控制系统的设计和分析。

一、控制系统基础1.1 控制系统的定义和组成控制系统是由输入、输出、控制器和被控制对象组成的。

输入是控制系统接收的信号，输出是控制系统生成的信号，控制器是控制系统中用于处理输入信号的设备，被控制对象是受到控制器控制的设备或系统。

1.2 控制系统的类型控制系统可以分为开环控制和闭环控制。

开环控制是指输出不会影响输入的控制方式，闭环控制是指输出会影响输入的控制方式。

闭环控制系统具有更好的稳定性和鲁棒性，因此在实际应用中被广泛采用。

二、Matlab在控制系统设计中的应用2.1 建立系统模型在控制系统设计和分析过程中，首先需要建立控制系统的数学模型。

Matlab提供了丰富的工具和函数来建立系统模型，比如利用传递函数、状态空间模型或者差分方程描述系统。

可以使用tf函数、ss函数或者zpk函数来建立模型。

2.2 控制系统设计在控制系统设计中，我们常常需要设计一个控制器来实现系统的期望响应。

Matlab提供了多种控制器设计方法，比如经典控制设计方法和现代控制设计方法。

可以使用pid函数、lqr函数、kalman函数等来设计控制器，根据系统的需求选择合适的方法。

2.3 系统响应分析控制系统设计完成后，需要进行系统响应分析来评估系统的性能。

Matlab提供了丰富的信号处理和分析函数来分析系统的时域响应、频域响应和稳定性。

比如可以使用step函数、bode函数和pzmap函数来绘制系统的步响应、频率响应和零极点图。

三、示例：温度控制系统设计与分析为了更好地说明Matlab在控制系统设计与分析中的应用，接下来将以一个温度控制系统为例进行说明。

3.1 系统建模假设我们需要设计一个用于维持房间温度的温度控制系统。

利用Matlab进行控制系统设计和分析控制系统是各个工程领域中不可或缺的一部分。

它可以用来控制机器人、飞行器、电机以及其他众多的实际工程应用。

Matlab作为一种功能强大的数值计算软件，提供了丰富的工具和函数来进行控制系统设计和分析。

本文将介绍如何利用Matlab来进行控制系统的设计和分析。

一、控制系统基本概念在开始之前，我们先来了解一些控制系统的基本概念。

控制系统由三个基本组成部分构成：输入、输出和反馈。

输入是指信号或者指令，输出则是系统对指令的响应，而反馈则是输出信号对系统输入的影响。

二、Matlab中的控制系统工具箱Matlab提供了专门用于控制系统设计和分析的工具箱。

其中最重要的是Control System Toolbox。

该工具箱中包含了一系列用于控制系统设计和分析的函数和工具。

使用Control System Toolbox，我们可以很方便地进行控制系统的建模、设计和分析。

三、控制系统的建模控制系统的建模是指将实际系统抽象为数学模型。

在Matlab中，我们可以使用State Space模型、Transfer Function模型以及Zero-Pole-Gain模型来描述控制系统。

1. 状态空间模型状态空间模型是一种常用的描述系统动态响应的方法。

在Matlab中，我们可以使用stateSpace函数来创建状态空间模型。

例如，我们可以通过以下方式创建一个简单的二阶状态空间模型：A = [0 1; -1 -1];B = [0; 1];C = [1 0];D = 0;sys = ss(A, B, C, D);2. 传递函数模型传递函数模型是另一种常用的描述系统动态响应的方法。

在Matlab中，我们可以使用tf函数来创建传递函数模型。

例如，我们可以通过以下方式创建一个简单的一阶传递函数模型：num = 1;den = [1 2];sys = tf(num, den);3. 零极点增益模型零极点增益模型是用来描述系统频域特性的一种方法。
