精馏塔回流罐液位控制系统
- 格式:docx
- 大小:1.61 MB
- 文档页数:16
摘要在石油、轻工、化工等生产过程中,常常需要将原料、中间产物或粗产品中的组成部分进行分离,而精馏是最常用的方法。
精馏是石油、化工等众多生产过程中广泛应用的传质过程,通过精馏过程,使混合物料中的各组分分离,分别达到规定的纯度。
分离的机理是利用混合物中各组分的挥发度不同(沸点不同),使液相中的轻组分(低沸点)和汽相中的重组分(高沸点)相互转移,从而实现分离。
精馏装置由精馏塔、再沸器、冷凝冷却器、回流罐及回流泵等组成。
精馏塔是一个多输入多输出的多变量过程,内在机理较为复杂、动态响应迟缓、变量之间相互关联,不同的塔结构差别很大,而工艺对控制的要求又较高,所以确定精馏塔的控制方案是一个极为重要的课题。
我们此次设计就是要设计一个精馏塔温度的控制系统。
要求当物料进入精馏塔时,塔釜的温度可控并且温度恒定,保证生产的连续性。
关键词:精馏、多输入多输出、动态响应。
第1章绪论精馏塔是化工生产中分离互溶液体混合物的典型分离设备。
它是依据精馏原理对液体进行分离,即在一定压力下,利用互溶液体混合物各组分的沸点或饱和蒸汽压不同,使轻组份(即沸点较低或饱和蒸汽压较高的组分)汽化。
经多次部分液相汽化和部分气相冷凝,使气相中的轻组分和液相中的重组分浓度逐渐升高,也就是说在提馏段上升的轻组分的易挥发组分逐渐增多,难挥发组分逐渐减少,而下降液相中易挥发组分逐渐减少,难挥发组分逐渐增多,从而实现分离的目的,满足化工连续化生产的需要。
精馏塔塔釜温度控制的稳定与否直接决定了精馏塔的分离质量和分离效果,控制精馏塔的塔釜温度是保证产品高效分离,进一步得到高纯度产品的重要手段。
维持正常的塔釜温度,可以避免轻约分流失,提高物料的回收率;也可减少残余物料的污染作用。
影响精馏塔温度不稳定的因素主要是来自外界来的干扰(如进料流量,温度及成分等的变化对温度的影响)。
一般情况下精馏塔塔釜的温度,我们是通过控制精馏塔釜内灵敏板的温度来控制的。
灵敏板是当外界条件或负荷改变时精馏塔内温度变化最灵敏的一块塔板。
精馏塔回流罐液位控制系统设计
系统结构设计:
精馏塔回流罐液位控制系统的结构设计通常包括液位传感器、液位控
制器、执行器以及控制回路。
其中,液位传感器用于实时测量液位,并将
测量值传输给液位控制器;液位控制器通过对接收到的液位信号进行处理,并输出控制信号给执行器,以调节回流液流入罐内的流量。
传感器选择:
在液位传感器的选择上,可以考虑使用压力传感器、雷达传感器、超
声波传感器等。
不同的传感器具有不同的测量原理和特性,选择合适的传
感器需要考虑到系统的要求,例如精度、可靠性、响应速度等。
液位控制器选择:
液位控制器的选择可以根据控制要求和技术特性进行。
常见的液位控
制器包括PID控制器、模糊控制器、自适应控制器等。
选择合适的液位控
制器需要考虑到系统的动态性能、抗干扰能力、稳态误差等因素。
控制策略设计:
控制参数调整:
控制参数调整是液位控制系统设计中一个重要的环节。
通过对液位控
制器的参数进行调整,可以提高系统的响应速度、稳定性和抗干扰能力。
常用的方法包括试验法、数学建模法、自整定法等。
系统性能评估:
对于设计好的精馏塔回流罐液位控制系统,需要进行系统性能评估。
评估指标通常包括系统的稳态误差、调节时间、超调量等。
通过对系统性能的评估,可以判断设计的优劣,并进行优化改进。
总结:
精馏塔回流罐液位控制系统设计是一个综合性的工程项目,需要考虑多个因素的综合影响。
通过合理的系统结构设计、传感器选择、液位控制器选择、控制策略设计、参数调整和系统性能评估,可以设计出一个性能优良的精馏塔回流罐液位控制系统。
_精馏塔操作常见问题详解1.精馏塔操作及自动控制系统的改进问:蒸汽压力突然变化时,将直接影响塔釜难挥发组分的蒸发量,使当时塔内热量存在不平衡,导致气-液不平衡,为此如何将塔釜热量根据蒸汽进料量自动调节达到相对稳定,从而保证塔内热量平衡是问题的关键。
在生产过程中,各精馏塔设备已确定,塔釜蒸发量与气体流速成正比关系,而流速与塔压差也成正比关系,所以控制好塔顶、塔釜压力就能保证一定的蒸发量,而在操作中,塔顶压力可通过塔顶压力调节系统进行稳定调节或大部分为常压塔,为此,稳定塔釜压力就特别重要。
于是在蒸汽进料量不变情况下,我们对蒸汽压力变化情况与塔釜压力的变化进行对比,发现两者成正比关系,而且滞后时间极小。
于是将蒸汽进料量与塔釜压力进行串级操作,将塔釜压力信号传递给蒸汽流量调节阀,蒸汽流量调节阀根据塔釜压力进行自动调节,通过蒸汽进料量自动增大或减少,确保塔釜压力稳定,从而保证了精馏操作不受外界蒸汽波动的影响。
我们在讨论精馏塔的控制方式,主要分析的是工艺系统对塔的影响,公用工程几乎不对内部有制约。
实际上也是如此。
举例分析:蒸汽系统的压力突然变化的系数要远远小于一个精馏塔内部压力变化的系数,也就是说蒸汽系统的压力对比塔压是更趋于稳定;基于这个原因塔压的控制才可以串级控制再沸器的进入蒸汽流量。
如果发现蒸汽系统的压力发生了变化,塔压基本没法和加热蒸汽流量串控了。
第二塔的压差基本只是一个参考数据,一般不对塔压差进行控制。
尽管塔压差过高我们要采取一定的措施。
DCS/SCS/APC等技术伴随着大容量的工业电脑的应用,投入成本逐渐下降,精馏塔的高级智能控制也成为可能,比如APC/SCS等技术,精馏产品纯度也得到保证。
可是这些系统其实很脆弱,由于影响这些先进控制的外来因素的影响,DCS操作工随时都可能摘除这些控制,回到DCS的水平,进行人工干预。
问:个人认为首先蒸汽压力的波动可以直接影响釜温和塔釜压力的不稳定,同时造成塔内压差的波动,在锅炉补水或蒸汽温度变化的情况下如果不即时去调节蒸汽量来稳定塔内压差的话,很有可能造成反混和塔釜轻组分超标现象.这个和采用双温差控制的方式相仿,而且在现场操作的时候,如果蒸汽压力升高或降低,如果阀门保持同样的开度的话,蒸汽的流量会多少有加大和减少的情况,我认为公用系统的稳定是精馏系统温度的先决条件,楼上你认为如何?你“说”的没有任何错误。

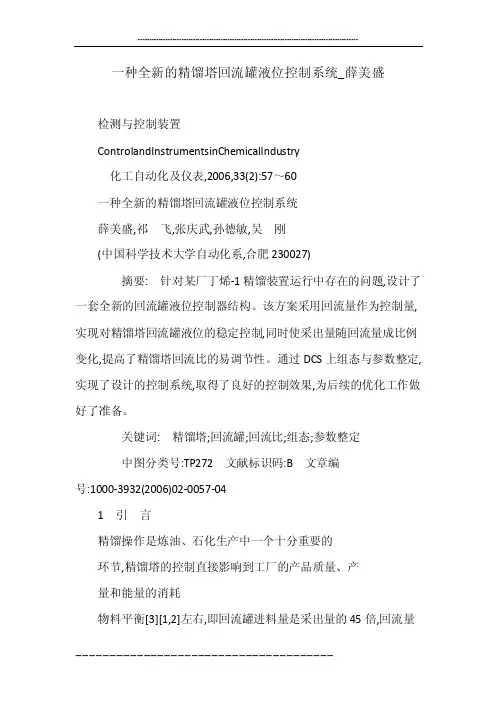

一种全新的精馏塔回流罐液位控制系统_薛美盛检测与控制装置ControlandInstrumentsinChemicalIndustry化工自动化及仪表,2006,33(2):57~60一种全新的精馏塔回流罐液位控制系统薛美盛,祁飞,张庆武,孙德敏,吴刚(中国科学技术大学自动化系,合肥230027)摘要:针对某厂丁烯-1精馏装置运行中存在的问题,设计了一套全新的回流罐液位控制器结构。
该方案采用回流量作为控制量,实现对精馏塔回流罐液位的稳定控制,同时使采出量随回流量成比例变化,提高了精馏塔回流比的易调节性。
通过DCS上组态与参数整定,实现了设计的控制系统,取得了良好的控制效果,为后续的优化工作做好了准备。
关键词:精馏塔;回流罐;回流比;组态;参数整定中图分类号:TP272文献标识码:B文章编号:1000-3932(2006)02-0057-041引言精馏操作是炼油、石化生产中一个十分重要的环节,精馏塔的控制直接影响到工厂的产品质量、产量和能量的消耗物料平衡[3][1,2]左右,即回流罐进料量是采出量的45倍,回流量是采出量的44倍。
如果回流罐进料量随着塔顶压力的变化产生了5%的波动,为保持回流罐液位的稳定,采出量势必也会变化,其变化幅度会达到225%,这意味着采出量会有很大的波动,且回流比也会产生波动,无法保持在合适的水平上。
而按照工艺的要求,在进料量以及进料组分一定的情况下,采出量与回流比都应尽可能保持稳定,以保证产品质量。
这就直接导致了在考虑产品质量的前提下,用采出量作为控制手段对回流罐液位的控制能力有限,无法实现对回流罐液位的有效控制。
而作为精馏塔系统中一个重[4,5]要的组成部分,回流罐的运行状况直接影响着塔顶,进而影响整个精馏塔的运行状况。
因此,若回流罐系统的控制存在问题,则将会对整塔的运行造成不利的影响。
本文针对某厂丁烯-1精馏装置回流罐在实际运行中暴露出的问题,提出了一套全新的回流罐控制器结构,在DCS上组态实现,收到了良好的实际应用效果。

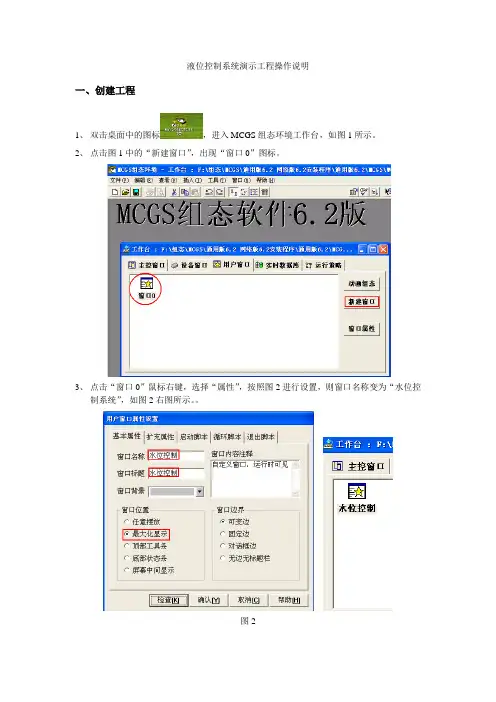

液位控制系统演示工程操作说明一、创建工程1、双击桌面中的图标,进入MCGS组态环境工作台,如图1所示。
2、点击图1中的“新建窗口”,出现“窗口0”图标。
3、点击“窗口0”鼠标右键,选择“属性”,按照图2进行设置,则窗口名称变为“水位控制系统”,如图2右图所示。
图2二、画面设计1、在“水位控制”窗口点击菜单中的【工具箱】图标,单击插入元件按钮,打开【对象元件管理】中的【储藏罐】,选择罐17,点击确定。
如图3所示,则所选中的罐出现在桌面的左上角,用鼠标改变其大小及位置。
图32、按照同样的方法,【储藏罐】选中2个罐(罐17,罐53),【阀】选中2个阀(阀58,阀44),1个泵(泵40)。
按图4放置。
图43、选中工具箱中的【流动快】按钮,单击鼠标并移动光标放置流动快。
如图5所示设置流动快。
图54、选中流动块,点击鼠标右键【属性】,按图6设置属性。
图65、添加文字,选中工具箱中的【标签】按钮,鼠标的光标变为“十字”形,在窗口任意位置拖曳鼠标,拉出一个一定大小的矩形。
建立矩形框后,鼠标在其内闪烁,可直接输入“水位控制系统演示工程”文字。
选中文字,鼠标右键【属性】,按图7设置。
图76、点击菜单中的,可变更字体大小。
按图5添加其他文字。
三、MCGS数据对象设置2、单击工作台【实时数据库】按钮,进入【实时数据库】窗口。
单击窗口右边的【新增对象】按钮,在窗口的数据对象列表中,就会增加新的数据对象。
双击选中对象,按图8设置数据对象属性。
图83、按照图9设置其他数据对象属性。
图94、双击【液位组】,存盘属性按图10设置,组对象成员按图11设置。
图10图11四、动画连接(一)水罐动画连接1、在【用户窗口】中,双击【水位控制】,进入窗口后双击水罐1,弹出【单元属性设置】窗口,如图12所示。
图122、单击【动画连接】,选中折线,则出现。
单击按钮进入【动画组态属性设置】窗口,各项设置如图13所示,单击确认后,水罐1的对象变量连接就成功了。
关闭时,也可导致阀下游的热旁路气体快速冷凝而引起“水锤”现象发生。
式(1)进行整理:
根据此假定,可近似地求出热旁路调节阀气体的流量。
由热量平衡可得:
3、增设冷凝液调节阀
4、增设自冷凝器至回流罐的不凝气线
周期性地开启设在该不凝气线上的遥控阀.将积聚于冷凝器壳程上部的不凝气排送到回流罐,并将热旁路调节阀与回流罐不凝气线上的调节阀分程控制(如图4所示),可有效地解决压力控制不稳的问题。
三、结语
(1)热旁路控制塔压实质上是通过控制冷凝器的液位进而改变气体冷凝的面积来实现的。
其优点:投资低,回流罐置于冷凝器之上可提供给回流泵较高的净正吸人压头,需要频繁清洗时冷凝器可置于地面。
(2)冷凝液不应与热旁路气相混合后再进入回流罐,应单独从罐底进料,即使从罐顶进料,进料管线也应伸人到回流罐底部,以减少对回流罐液位的扰动。
(3)当塔顶馏出物为高纯度产品时,在冷凝液管线上增设一台调节阀可更加快速、有效地控制塔压。
(4)在忽略摩擦损失的情况下,热旁路调节阀设计最小压差可取值为回流罐液位与冷凝器完全浸没时的液位之间的静压差。
热旁路调节阀的正常流量值可按塔顶气体总量的15%-25%设计。
(5)塔顶气相馏出物中不凝气积聚于冷凝器壳程的上部,会造成冷凝器传热系数的降低和热旁路控制不稳定,增设一条自冷凝器壳程出口至回流罐的不凝气放空线是十分必要的。

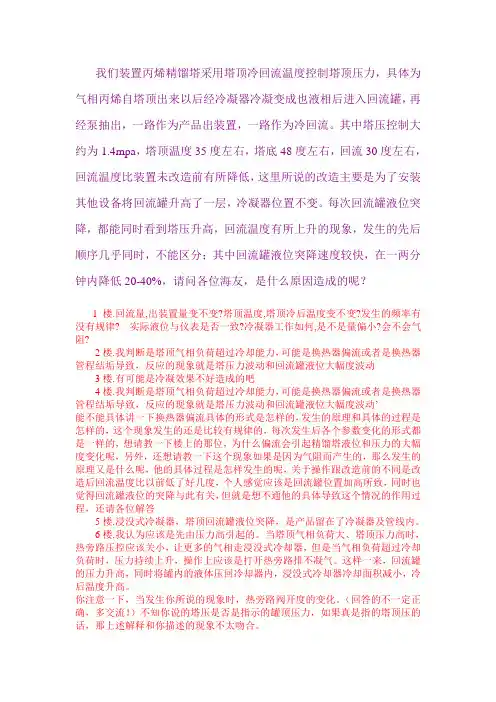

我们装置丙烯精馏塔采用塔顶冷回流温度控制塔顶压力,具体为气相丙烯自塔顶出来以后经冷凝器冷凝变成也液相后进入回流罐,再经泵抽出,一路作为产品出装置,一路作为冷回流。
其中塔压控制大约为1.4mpa,塔顶温度35度左右,塔底48度左右,回流30度左右,回流温度比装置未改造前有所降低,这里所说的改造主要是为了安装其他设备将回流罐升高了一层,冷凝器位置不变。
每次回流罐液位突降,都能同时看到塔压升高,回流温度有所上升的现象,发生的先后顺序几乎同时,不能区分;其中回流罐液位突降速度较快,在一两分钟内降低20-40%,请问各位海友,是什么原因造成的呢?1楼.回流量,出装置量变不变?塔顶温度,塔顶冷后温度变不变?发生的频率有没有规律? 实际液位与仪表是否一致?冷凝器工作如何,是不是量偏小?会不会气阻?2楼.我判断是塔顶气相负荷超过冷却能力,可能是换热器偏流或者是换热器管程结垢导致,反应的现象就是塔压力波动和回流罐液位大幅度波动3楼.有可能是冷凝效果不好造成的吧4楼.我判断是塔顶气相负荷超过冷却能力,可能是换热器偏流或者是换热器管程结垢导致,反应的现象就是塔压力波动和回流罐液位大幅度波动’能不能具体讲一下换热器偏流具体的形式是怎样的,发生的原理和具体的过程是怎样的,这个现象发生的还是比较有规律的,每次发生后各个参数变化的形式都是一样的,想请教一下楼上的那位,为什么偏流会引起精馏塔液位和压力的大幅度变化呢,另外,还想请教一下这个现象如果是因为气阻而产生的,那么发生的原理又是什么呢,他的具体过程是怎样发生的呢,关于操作跟改造前的不同是改造后回流温度比以前低了好几度,个人感觉应该是回流罐位置加高所致,同时也觉得回流罐液位的突降与此有关,但就是想不通他的具体导致这个情况的作用过程,还请各位解答5楼.浸没式冷凝器,塔顶回流罐液位突降,是产品留在了冷凝器及管线内。
6楼.我认为应该是先由压力高引起的。
当塔顶气相负荷大、塔顶压力高时,热旁路压控应该关小,让更多的气相走浸没式冷却器,但是当气相负荷超过冷却负荷时,压力持续上升,操作上应该是打开热旁路排不凝气。
精馏回流如何控制塔顶回流控制分两种情况:一是手动控制(强制回流),一是自动控制。
自动控制时:回流量受塔顶采出量的影响。
当进料量不变时,要控制好塔顶采出量。
若塔顶采出量增大,回流比减小,气液接触不好,塔顶产品的质量不合格。
如果进料量加大,要计算出塔顶采出增加量,采出过小,回流量增加,回流量增大,塔内物料增多,上升蒸汽速度增大,塔顶与塔釜的压差增大,严重时会引起液泛;采出过大,回流量减小,气液接触不好,塔顶产品的质量不合格。
手动控制时在精馏塔正常操作时,只要塔顶产品质量没有大的变化,塔的回流量变化很小,甚至可以保持不变。
在实际操作中,回流量基本不受进料量的影响。
要保持回流罐液位,不能出现满罐或抽空现象。
一、开车前应该做什么准备?开车前检查精馏塔,尽早发现缺陷和差错,尽早进行修复,所花费的时间最短,其费用也能减到最小,所以应提倡边安装边检查。
开车前应该做的准备:1.检查水、电、气(空气、氮气)、汽(水蒸气)是否符合工艺的要求;2.传动设备是否备二待用;3.设备、仪表、安全设施是否齐全好用;4.所有的阀门要处于关闭状体;5.个水冷凝(冷却)器要通入少量的水预冷,加热釜要通少量的蒸汽预热;6.设备内的氧含量应符合投料的要求;7.做好前后工段(或岗位)的联系工作,特别要联系好原料的来源供应及产品的贮存、输送,通知分析室准备取样分析。
二、精馏塔开车有哪些步骤?开车是生产中十分重要的环节,它是建设一套装置花费的人力、物力和财力即将形成为生产力的转折点。
开车的目标是缩短开车时间,节省开车费用,避免可能发生的事故,尽快取得合格产品。
精馏塔开车一般步骤:1.制定出合理的开车步骤,时间表和必须的预防措施;准备好必要的原材料和水电汽供应;配备好人员编制,并完成相应的培训工作等。
2.此时,塔的结构必须符合设计要求,塔中整洁,无固体杂物,无堵塞,并清除了一切不应存在的物质,例如塔中含氧量和水分含量必须符合规定;机泵和仪表调试正常;安全措施已调整好。
辽宁工业大学过程控制系统课程设计(论文)题目:精馏塔温度控制系统设计院(系):专业班级:学号:学生姓名:指导教师:(签字)起止时间:摘要随着石油化工的迅速发展,精馏操作的应用越来越广,分流物料的组分越来越多,分离的产品纯度越来越高。
采用提馏段温度作为间接质量指标,它能够较直接地反映提馏段产品的情况。
将提馏段温度恒定后,就能较好地确保塔底产品的质量达到规定值。
所以,在以塔底采出为主要产品、对塔釜成分要求比对馏出液高时,常采用提馏段温度控制方案。
由于精馏塔操作受物料平衡和能量平衡的制约,鉴于单回路控制系统无法满足精馏塔这一复杂的、综合性的控制要求,设计了基于串级控制的精馏塔提馏段温度控制系统。
影响物料平衡因素包括进料量和进料成分变化,顶部馏出物及底部出料变化;影响能量平衡因素主要包括进料温度或热焓变化,再沸器加热量和冷凝器冷却量变化,及塔的环境温度变化。
采用串级控制系统能有效地去除蒸汽压强的波动对温度的影响。
使用超驰控制系统控制釜液输出端,在塔釜温度较低时,塔底不出料只有当温度达到低线以上,液位控制器取代温度控制器以后,才有出料排出。
关键词:提馏段;温度;串级控制;超驰控制目录第1章绪论 (1)第2章课程设计的方案 (2)2.1概述 (2)2.1.1 物料平衡关系 (2)2.1.2 能量平衡关系 (3)2.2设计方案 (3)2.2.1控制方案类型 (3)2.2.2控制方案的选择 (4)第3章系统各仪表选择 (9)3.1检测变送器的原理 (9)3.1.1 温度变送器的选择 (9)3.1.2 流量变送器的选择 (10)3.2执行器的选择 (11)3.3调节器的选择 (12)3.4调节器与执行器、检测变送器的选型 (14)电磁流量计 (14)第4章系统仿真 (15)4.1串级控制系统MATLAB仿真分析 (15)第5章课程设计总结 (18)第6章参考文献 (20)第1章绪论精馏塔是化工生产中分离互溶液体混合物的典型分离设备。
1 概述随着现代工业生产过程向着大型,连续和强化方面发展,对控制系统的控制品质提出了日益增长的要求。
次设计的关注的精馏塔就是一个多输入多输出的多变量过程,内在机理较复杂,动态响应迟缓,变量之间相互关联,对其的控制提出了较高的要求,其中对回流罐液位的调节影响着精馏塔顶部的压力及温度的平衡,起着对精馏过程中的缓冲及保护作用,对回流罐液位的调节对精馏过程的稳定进行起着不可忽视的作用,所以确定回流罐液位的控制方案是相当重要的。
本次设计的总目标,就是在可能获得的条件下,以最经济的途径和方法监测及调节回流罐中的液位,所以需要在充分了解声场过程的工艺流程的基础上选择合适的控制方法,从而实现目标。
2 精馏塔的工艺流程根据本次设计条件及要求,我们必须精馏及精馏塔有一定的了解。
精馏的基本原理是将液体混合物部分气化,利用其中各组分挥发度不同的特性,实现分离的目的的单元操作。
蒸馏按其操作方法可分为:简单蒸馏,闪蒸,精馏和特殊精馏等。
精馏塔是一种进行精馏的塔式气液接触装置,蒸汽由塔底进入,与下降液进行逆流接触,两相接触中,下降液中的易挥发(低沸点)组分不断的向蒸汽中转移,蒸汽中的难挥发(高沸点)组分不断的向下降液中转移,蒸汽愈接近塔顶,其易挥发组分愈高,而下降液愈接近塔底,其难挥发组分则愈富集,达到组分分离的目的。
由塔顶上升的蒸汽进入冷凝器,冷凝的液体一部分送入再沸器,热蒸发后,蒸汽返回塔中,另一部分液体作为残液取出。
一般精馏装置由精馏塔,再沸器,冷凝器,回流罐等设备组成。
精馏塔是一个多输入多输出的多变过程,内在机理较复杂,动态响应迟缓,变量之间相互关联,不同的塔工艺结构差别很大,而工艺对控制提出的要求又较高,所以确定精馏塔的控制方案是一个极为重要的课题。
而从能耗的角度来看,精馏塔是三传一反典型单元操作中能耗最大的设备,因此,精馏塔的节能控制也是十分重要的。
下图是一典型的精馏塔结构图。
3 精馏塔的控制3.1精馏塔的控制目标精馏塔的控制目标是:在保证产品质量合格的前提下,使塔的回收率最高、能耗最低,即使总效益最大,成本最小。
Hefei University《化工仪表及自动化》过程考核之三——设计题目:精馏塔控制系统设计,系别:班级:姓名:学号:教师:日期:目录Hefei University (1)化工班:《化工仪表及自动化》 (1)过程考核之三——设计 (1)一、概述 (3)二、内容 (3)三、说明 (3)1、工作要求 (3)2、物料 (3)3、精馏过程的控制方案设计 (4)四、设备选型 (5)1、测控仪表选型 (5)2、执行机构选型 (5)五、总结 (5)六、参考文献 (5)精馏塔控制系统设计一、概述精馏塔是化工生产中分离互溶液体混合物的典型分离设备。
它是依据精馏原理对液体进行分离,即在一定压力下,利用互溶液体混合物各组分的沸点或饱和蒸汽压不同,使轻组份(即沸点较低或饱和蒸汽压较高的组分)汽化。
经多次部分液相汽化和部分气相冷凝,使气相中的轻组分和液相中的重组分浓度逐渐升高,从而实现分离的目的,满足化工连续化生产的需要。
精馏塔塔釜温度控制的稳定与否直接决定了精馏塔的分离质量和分离效果,控制精馏塔的塔釜温度是保证产品高效分离,进一步得到高纯度产品的重要手段。
维持正常的塔釜温度,可以避免轻组分流失,提高物料的回收率,也可减少残余物料的污染作用。
影响精馏塔温度不稳定的因素主要是来自外界来的干扰。
二、内容蒸馏的基本原理是将液体混合物部分气化,利用其中各组份挥发度不同(相对挥发度)的特性,实现分离目的的单元操作。
蒸馏按照其操作方法可分为:简单蒸馏、闪蒸、精馏和特殊精馏等。
本文主要内容是结合课本所学仪表自动化知识,掌握测控仪表,了解二元精馏系统流程仪表的位号和特点,仔细研究二元精馏的工艺流程图,熟悉工艺流程依次设计一套完整的控制方案,使系统能对二元精馏的工艺过程进行有效地控制。
三、说明1、工作要求精馏塔控制系统主要分为三部分控制:塔釜温度控制精馏塔塔釜温度是产品成分的间接质量指标,要求温度检测点在系统受到干扰时温度变化灵敏,因此塔内测温点设置在灵敏板上,通过控制再沸器蒸汽流量来实现温度的稳定。
1 概述随着现代工业生产过程向着大型,连续和强化方面发展,对控制系统的控制品质提出了日益增长的要求。
次设计的关注的精馏塔就是一个多输入多输出的多变量过程,内在机理较复杂,动态响应迟缓,变量之间相互关联,对其的控制提出了较高的要求,其中对回流罐液位的调节影响着精馏塔顶部的压力及温度的平衡,起着对精馏过程中的缓冲及保护作用,对回流罐液位的调节对精馏过程的稳定进行起着不可忽视的作用,所以确定回流罐液位的控制方案是相当重要的。
本次设计的总目标,就是在可能获得的条件下,以最经济的途径和方法监测及调节回流罐中的液位,所以需要在充分了解声场过程的工艺流程的基础上选择合适的控制方法,从而实现目标。
2 精馏塔的工艺流程根据本次设计条件及要求,我们必须精馏及精馏塔有一定的了解。
精馏的基本原理是将液体混合物部分气化,利用其中各组分挥发度不同的特性,实现分离的目的的单元操作。
蒸馏按其操作方法可分为:简单蒸馏,闪蒸,精馏和特殊精馏等。
精馏塔是一种进行精馏的塔式气液接触装置,蒸汽由塔底进入,与下降液进行逆流接触,两相接触中,下降液中的易挥发(低沸点)组分不断的向蒸汽中转移,蒸汽中的难挥发(高沸点)组分不断的向下降液中转移,蒸汽愈接近塔顶,其易挥发组分愈高,而下降液愈接近塔底,其难挥发组分则愈富集,达到组分分离的目的。
由塔顶上升的蒸汽进入冷凝器,冷凝的液体一部分送入再沸器,热蒸发后,蒸汽返回塔中,另一部分液体作为残液取出。
一般精馏装置由精馏塔,再沸器,冷凝器,回流罐等设备组成。
精馏塔是一个多输入多输出的多变过程,内在机理较复杂,动态响应迟缓,变量之间相互关联,不同的塔工艺结构差别很大,而工艺对控制提出的要求又较高,所以确定精馏塔的控制方案是一个极为重要的课题。
而从能耗的角度来看,精馏塔是三传一反典型单元操作中能耗最大的设备,因此,精馏塔的节能控制也是十分重要的。
下图是一典型的精馏塔结构图。
3 精馏塔的控制3.1精馏塔的控制目标精馏塔的控制目标是:在保证产品质量合格的前提下,使塔的回收率最高、能耗最低,即使总效益最大,成本最小。
精馏过程是在一定的约束条件下进行的。
因此,精馏塔的控制要求可从质量指标、产品质量、能量消耗和约束条件四方面考虑。
1)质量指标控制。
精馏塔的质量指标是指塔顶或塔底的纯度。
通常,满足一端的产品质量,即塔顶或塔底产品之一达到规定纯度,而另一端产品的纯度维持在规定范围内。
所谓的产品纯度,就二元精馏来说,其质量指标是指塔顶产品中轻组分含量和塔底产品中重组分含量。
对于多元精馏而言,则以关键组分的含量来表示。
关键组分是指对产品质量影响较大的组分。
产品组分含量非越纯越好,原因是,纯度越高,对控制系统的偏离度要求越高,操作成本的提高和产品的价格并不成比例增加,因此纯度要求应与使用要求相适应。
2)物料平衡控制。
进出物料平衡,即塔顶、塔底采出量应和进料量相平衡,维持塔的正常平稳操作,以及上下工序的协调工作。
物料平衡的控制是以冷凝罐(回流罐)与塔釜液位一定为目标的。
3)能量平衡控制。
要保证精馏塔产品质量、产品产量的同时,考虑降低能量的消耗,使能量平衡,实现较好的经济性。
4)约束控制条件。
精馏过程是复杂传质和传热过程。
为了满足稳定和安全操作的要求,对精馏塔操作参数有一定的约束条件。
气相速度限:精馏塔上升蒸汽速度的最大限。
当上升速度过高时,造成雾沫带,塔板上的液体不能向下流,下层塔板的气相组分倒流到上层塔板,出现液泛现象。
最小气相速度限:指精馏塔上升蒸汽速度的最小限值。
当上升蒸汽速度过低时,上升蒸汽不能托起上层的液相,造成漏夜,使塔板效率下降,精馏操作不能正常进行。
操作压力限:每一个精馏塔都存在最大操作压力限制。
临界温度限:保证精馏塔的正常传热需要、保证合适的回流温度,使精馏塔能够正常操作。
3.2精馏塔的扰动分析影响物料平衡的因素包括精料量和进料成分的变化、塔顶馏出物及底部出料量的变化。
影响能量平衡的因素主要包括进料温度的变化、再沸器加热量和冷凝器冷却量的变化及塔的环境温度变化等。
(1)精料量和进料成分:进料流量通常不可控大但可测。
当进料流量变化较大时,对精馏塔的操作会造成很大的影响。
这时可将进料流量作为前馈信号,引到控制系统中组成前馈-反馈控制系统。
进料成分影响物料平衡和能量平衡,但进料成分通常不可控,多数情况下也是难以测量的。
(2)进料温度和进料热焓值:进料温度和热焓值影响精馏塔的能量平衡。
控制策略是采用蒸汽压力(或流量)定值控制,或根据提馏段产品的质量指标,组成串级控制。
(3)再沸器加热蒸汽压力:再沸器加热蒸汽压力影响精馏塔的能量平衡。
控制策略是组成塔压的定值控制,或将冷却水压力作为串级控制系统的付被控变量进行控制。
(4)冷却水压力和温度:冷却水温度的变化通常不大,对冷却水可不进行控制。
使用风冷式控制时策略是根据塔压进行浮动塔压控制。
(5)环境温度:环境温度的变化较小,且变化幅度不大,因此,一般不用控制。
4.回流罐液位控制的设计4.1 回流罐工作原理及分析回流指在精馏操作中,从精馏塔顶部引出的上升蒸汽经冷凝器冷凝后,一部分液体作为馏出液(塔顶产品)送出塔外,另一部分液体送回塔内,后者称为回流。
精馏塔回流罐相当于一个缓冲罐,回流罐保持塔顶来的冷凝液和送出回流液的平衡就可以了,通常流量最大,也即停留时间最短的时间为刚开车时的全回流状态。
采用立式或卧式都可以,主要是回流罐的容积足够即可,由于回流罐一般设置在精馏厂房里,高度有限,所以容积较大的一般采用卧式以满足储罐的空间高度限制,对于小型的回流罐则可以采用立式的,以节省占地面积。
回流罐的装填系统与一般的储罐没有什么差别,可以取到0.8-0.85.化工厂是普遍采用卧式回流罐,也叫塔顶冷凝受槽,优点一:是方便外操作人员读取温度、液位、压力等指标;优点二:卧式更利于冷凝液在其中分层,一部分回流,一部分作为输出介质。
优点三:降低重心,安装方便。
立式受槽应该是气液分离器居多,利用重力沉降等原理,更有利于分离。
4.2 回流罐液位控制方式的选择通过对精馏塔整体控制系统的分析,发现精馏塔是一个多变量被控对象,需要对主要的次要的干扰提前发现及控制,而串级控制能够很好的满足回流罐液位的控制。
故本次设计采用串级控制方法来控制回流罐的液位。
对于回流罐来说包括两个变量,温度变化和液位变化,通过这两个变量影响控制器控制液位,精馏塔属于大型生产设备,变量变化慢,惯性大,具有一定的纯滞后,又为了防止精馏塔产生较大的超调而超过回流罐上限温度,需要提前对精馏塔温度进行控制,在安全温度的前提下控制液位,使用串级控制系统能取得较好的结果。
4.3 回流罐传递函数的确定回流罐的模型与水箱模型类似,进料口相当于水箱的流入端,回流与顶端产品的流出相当于水箱的流出。
流入量与流出量之间的差值等于储存量的变化率:(4-1) 式中A为横截面积,是由控制阀开度变化引起的,即:(4-2)阀门1、2的流出量为:∆Q1=∆hR1, ∆Q2 =∆hR2(4-3)式中R为流出侧负载阀门的阻力(液阻),可知两阀门的液阻基本不变:将式(3-1)、式(3-2)、带入式(3-3),得:R1 R2A d∆hR1+(R1+R2)∆h=k R1R2∆u(4-4) 令T=R1R2, K=k R1R2上式即可写成:T d∆hdt +(R1+R2)∆h=K∆u(4-5) i12d hQ Q Q=Adt∆∆-∆-∆iQ∆iQ=k u∆∆于是求得传递函数为:G (s )=∆H(s)∆U(s)=K Ts+R 1+R 2 (4-6)4.4 串级控制部分设计串级控制系统的一般采用两个控制器,一个控制器称为主控制器,另一个控制器称为副控制器。
控制器的输出作为副控制器的设定,然后由副控制器的输出去操纵调节阀。
在串级控制系统中通常要有两个被控对象,即主对象(本次设计中为拱顶温度)和副对象(本次设计中为空气流量对象),相应的有两个被控参数,主被控参数(本次设计中为检测的拱顶温度)和副被控参数(本次设计中为检测的空气流量)。
主被控参数的信号送往主控制器控制煤气切断阀和放风阀的开度,而副被控参数的信号被送往副控制器作为测量,这样就构成了两个闭合回路,即主回路(外环)和副回路(内环)。
下图是一典型串级系统控制结构图。
若G c1(s ),G C2(s)是主副调节器传递函数;G P1(s ),G p2(s) 是主、副对象传递函数;G m1(s ),G m2(s)是主、副变送器传递函数,G v (s )是调节阀传递函数。
G d2(s )是二次干扰通道的传递函数。
()()12Y s Y s 、是主副控制参数。
()12s D s D 、()是一、二次干扰。
串级系统主要是用来克服进入副回路的二次干扰的。
对图4-1所示的方框图进行分析可知,内环具有快速作用,它能够有效的克服二次干扰的影响。
当二次干扰经过干扰通道环节()d2G s 后进入复环,首先影响副参数2y ,于是副调节器立即动作,力图消弱干扰对2y 的影响。
显然,干扰经过复环的抑制后在进入主环,对1y 的影响有较大的减弱。
按图4-1所示的串级系统,可以写出二次干扰2D 至主参数1y 的传递函数是:由式(4-1)(4-2)比较可知单回路系统比串级系统少了一项()c2s G ()v s G ()p2s G ()m2s G 。
在串级系统主环工作频率下,这项乘机的数值比较大,而且随着副调节器比例增益的增大而加大;而分母第二项串级又多一个()c2s G 。
一般情况下,副调节器的比例增益是大于1的。
因此可以说,串级控制系统的结构使二次干扰对主参数这一通道的动态增益明显减小。
当二次干扰出现时,很快就被副调节器所克服。
由于内环起了改善对象动态特性的作用,因此可以加大主调节器的增益,提高系统的工作频率。
本设计采用串级控制系统有比较显著地有点:改善了对象特征,起了超前控制的作用;改善了对象动态特性,提高了工作频率,提高了控制器总放大倍数,增强了抗干扰能力;具有一定的自适应能力,适合负荷和操作条件的变化。
串级控制系统的设计原则:在选择副参数时,必须把主要干扰包含在副回路中,并力求把更多的干扰包含在副回路中;选择副参数时,进行副回路的设计时,应使主、副对象的时间常数适当匹配;方案应考虑工艺上的合理性、可能性和经济性。
主控制器:主环是一个定值控制系统,主控制器的控制规律的选择与简单控制系统类似。
但采用串级控制系统的主变量往往是比较重要的参数,工艺要求严格,一般不允有余差。
因此,通常都采用比例积分控制规律,但是由于本设计滞后较大,采用比例积分微分控制规律。
副控制器:副环是一个随动系统,副变量的控制可以有余差。
因此,副控制器一般采用比例控制规律即可,而且比例度通常取得很小,这样比例增益大,控制作用强,余差也不大。
如果引入积分作用,会使控制作用趋势变缓,并可能带来积分饱和现象。
