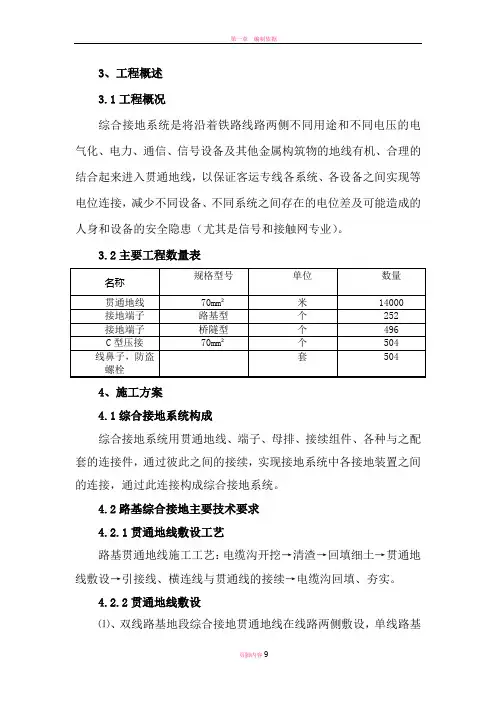

3、工程概述
3.1工程概况
综合接地系统是将沿着铁路线路两侧不同用途和不同电压的电气化、电力、通信、信号设备及其他金属构筑物的地线有机、合理的结合起来进入贯通地线，以保证客运专线各系统、各设备之间实现等电位连接，减少不同设备、不同系统之间存在的电位差及可能造成的人身和设备的安全隐患（尤其是信号和接触网专业）。
3.2主要工程数量表
4、施工方案
4.1综合接地系统构成
综合接地系统用贯通地线、端子、母排、接续组件、各种与之配套的连接件，通过彼此之间的接续，实现接地系统中各接地装置之间的连接，通过此连接构成综合接地系统。
4.2路基综合接地主要技术要求
4.2.1贯通地线敷设工艺
路基贯通地线施工工艺：电缆沟开挖→清渣→回填细土→贯通地线敷设→引接线、横连线与贯通线的接续→电缆沟回填、夯实。
4.2.2贯通地线敷设
⑴、双线路基地段综合接地贯通地线在线路两侧敷设，单线路基地段综合接地贯通地线在线路外侧敷设，贯通地线及引接线均采用铜当量为70mm2的环保、耐腐蚀专用地线。
⑵、路基地段综合接地贯通地线位于通信、信号电缆槽外侧内壁正下方的基床底层中，施工时先清出一条小槽，槽深约6cm，宽度略大于贯通地线直径。深度距路基基床底层顶面-0.3m～-0.4m，埋设贯通地线前，应先向小槽内回填4mm粒径不大于5mm的土壤，敷设贯通地线，再次回填40mm 粒径不大于5mm土壤后，进行人工夯实，人工夯实后，必须在小槽上方覆盖不小于100mm，粒径不大于5mm的土壤，再进行机械夯实。
⑶、涵洞地段的贯通地线在通信信号电缆槽安装前，将其敷设在电缆槽靠线路侧面的下部位置。
⑷、路基纵向通过电缆井地段时（不包括路桥过渡段），应从手孔下约20cm通过，弯曲角度不得小于120度。在施工电缆井时，应避免机械对贯通地线造成损伤。
4.2.3分支引接线的埋设
⑴贯通地线在每个接触网基础处（接触网基础中心里程的小里程方向30cm）设置一处引接线，引接线型号、规格同贯通地线，引接线与贯通地线接续采用“T”型接续方式，贯通地线通过分支引接线侧向水平引至路基边坡，沿护肩底以及电缆槽底引至通信信号电缆槽靠线路侧内壁位置，与电缆槽侧壁预留的接地端子引接线压接。
⑵在接到电缆槽上的接地端子以前，引接线另一端用密封胶带密封，每根分支引线按1.5m备料。引接线预埋到路基边坡上，必须做好防盗隐蔽处理。
4.2.4两侧贯通地线间的横向连接
每隔400—500m将上下行贯通地线连接一次，连接线为1条，规格及埋设深度与贯通地线相同，横向连接线与贯通地线同步埋设。横向连接线与贯通地线连接采用“T”型连接，利用双C型连接器压接，贯通地线横向连接线位置如与接触网支柱基础冲突，可在其中心里程前后15m范围内调整。
4.2.5区间路基地段分支引接线、接地端子设置
⑴通信信号电缆槽内路基型接地端子与每个接触网支柱基础同里程设置。
路基地段利用接触网支柱基础作为接地极使用。在施工接触网支柱基础时，在基础沿线路方向小里程侧面预埋接地端子，接地端子的连接钢筋要求与基础内部结构钢筋和接触网支柱基础螺栓可靠焊接，接地端子供轨旁设备等设施接地，接地极通过与贯通地线同型号的连接线与通信信号电缆槽内的接地端子连接。
路基段区间每个通信基站所在侧位置对应的线路侧电力电缆槽内设2个接地端子（在基站中心里程前后各15m）。
⑵分支引接线：
对应每个接触网支柱的同一里程处，设贯通地线分支引接线，与贯通地线同材料、同截面，具体位置根据区间路基与站后接口接触网设置里程一致。
4.2.5接地端子材质及连接要求
⑴电缆槽内接地端子采用路基型接地端子。接地端子前方为M16螺栓孔及配套的螺栓，接地端子应配套平垫圈和弹簧垫圈，并按厂家技术要求正确安装紧固。接地端子采用不锈钢制造，不锈钢材料成分应满足：Cr≥16％，Ni≥5％，Mo≥2％，C≤0.08％，如GB00Cr17Ni14Mo2。不锈钢与圆钢的焊接应在出厂时完成，不得在施工现场焊接。
⑵贯通地线引接线应与贯通地线同材质、同截面。接地端子及其后方的引接线灌注于电缆槽内侧适当位置，接地端子应露出电缆槽内侧面1-2mm以便于牢固连接，并且接地端子引接线从电缆槽底部伸出电缆槽。贯通地线通过“T”引接线侧向引出路基边坡并沿边坡经防护后进入电缆槽底部，再与电缆槽底部接地端子引接线连接。设置接地端子位置采用一节Ⅱ型电缆槽。
4.2.6路基金属构筑物接地
路肩金属护栏需要接入综合接地系统，金属护栏基础内敷设一根热镀锌扁钢，连接各离柱后，每100m采用200㎡不锈钢引接线与接触网支柱基础预制的接地钢管或钢柱筋板接地端子孔单点T
3、工程概述 3.1工程概况 综合接地系统是将沿着铁路线路两侧不同用途和不同电压的电气化、电力、通信、信号设备及其他金属构筑物的地线有机、合理的结合起来进入贯通地线，以保证客运专线各系统、各设备之间实现等电位连接，减少不同设备、不同系统之间存在的电位差及可能造成的人身和设备的安全隐患（尤其是信号和接触网专业）。 3.2主要工程数量表 4、施工方案 4.1综合接地系统构成 综合接地系统用贯通地线、端子、母排、接续组件、各种与之配套的连接件，通过彼此之间的接续，实现接地系统中各接地装置之间的连接，通过此连接构成综合接地系统。 4.2路基综合接地主要技术要求 4.2.1贯通地线敷设工艺 路基贯通地线施工工艺：电缆沟开挖→清渣→回填细土→贯通地线敷设→引接线、横连线与贯通线的接续→电缆沟回填、夯实。 4.2.2贯通地线敷设 ⑴、双线路基地段综合接地贯通地线在线路两侧敷设，单线路基地段综合接地
贯通地线在线路外侧敷设，贯通地线及引接线均采用铜当量为70mm2的环保、耐腐蚀专用地线。 ⑵、路基地段综合接地贯通地线位于通信、信号电缆槽外侧内壁正下方的基床底层中，施工时先清出一条小槽，槽深约6cm，宽度略大于贯通地线直径。深度距路基基床底层顶面-0.3m～-0.4m，埋设贯通地线前，应先向小槽内回填4mm粒径不大于5mm的土壤，敷设贯通地线，再次回填40mm粒径不大于5mm土壤后，进行人工夯实，人工夯实后，必须在小槽上方覆盖不小于100mm，粒径不大于5mm 的土壤，再进行机械夯实。 ⑶、涵洞地段的贯通地线在通信信号电缆槽安装前，将其敷设在电缆槽靠线路侧面的下部位置。 ⑷、路基纵向通过电缆井地段时（不包括路桥过渡段），应从手孔下约20cm 通过，弯曲角度不得小于120度。在施工电缆井时，应避免机械对贯通地线造成损伤。 4.2.3分支引接线的埋设 ⑴贯通地线在每个接触网基础处（接触网基础中心里程的小里程方向30cm）设置一处引接线，引接线型号、规格同贯通地线，引接线与贯通地线接续采用“T”型接续方式，贯通地线通过分支引接线侧向水平引至路基边坡，沿护肩底以及电缆槽底引至通信信号电缆槽靠线路侧内壁位置，与电缆槽侧壁预留的接地端子引接线压接。 ⑵在接到电缆槽上的接地端子以前，引接线另一端用密封胶带密封，每根分支引线按1.5m备料。引接线预埋到路基边坡上，必须做好防盗隐蔽处理。 4.2.4两侧贯通地线间的横向连接 每隔400—500m将上下行贯通地线连接一次，连接线为1条，规格及埋设深度与贯通地线相同，横向连接线与贯通地线同步埋设。横向连接线与贯通地线连接采用“T”型连接，利用双C型连接器压接，贯通地线横向连接线位置如与接触网支柱基础冲突，可在其中心里程前后15m范围内调整。 4.2.5区间路基地段分支引接线、接地端子设置
主送单位附属十四工班页数第 1 页共9 页 工程名称路基工程工程部位贯通地线预埋 交底内容: 预埋贯通地线技术交底 一、适用范围 本交底适用于吉图珲客运专线项目经理部路基贯通地线埋设施工。 二、工程概况 我工区贯通地线里程位置详见附表1，施工详见附图1,2。 三、区间综合接地预留技术标准及施工工艺 （1）路基地段的贯通地线、分支引线的埋设应与路基工程同步实施。 （2）线路两侧均埋设贯通地线，贯通地线采用截面积为35 mm2、的耐腐蚀的导电高分子铜缆，弯曲半径不小于其直径的20倍。 （3）贯通地线保持全程电气贯通，确保各设备接入贯通地线后的接地电阻不大于1Ω。 （4）贯通地线一般埋设于通信信号电缆槽下、距基床底层顶面300mm～400mm处；石质路堑地段，将贯通地线埋设于通信信号电缆槽下约200mm的沟中并回填细粒土。 （5）长度超过1000m的路基地段，每间隔500m左右将上下行贯通地线横向连接一次；长度为500～1000m的路基地段，在中间将上下行贯通地线横向连接一次，长度小于500m的路基地段不进 行横向连接。横向连接线采用与贯通地线同材质、同规格的铜线。横向连接线与贯通地线同步埋设。（6）在制作接触网支柱基础时，沿线路方向起点侧的基础侧面预制2个桥隧型（L）接地端子，接地钢筋的不锈连接钢筋要求与钻孔桩基础内的结构钢筋可靠焊接，钻孔桩基础接地钢筋与基础螺栓在基础内不连接；基础接地端子与分支引线一端栓接，实现与综合接地系统的连接。 路基面以上下10cm处设桥隧型接地端子（L型）一个，路基面以上38cm范围设桥隧型接地（L 编制：复核：签收：年月日 注：“技术交底书”一式两份，一份交工点负责人作为施工的依据，一份留存备查，并办理交接手续。

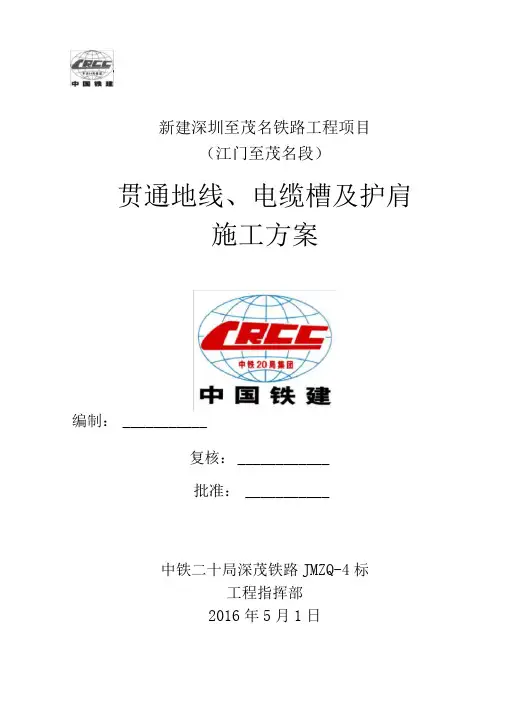

新建深圳至茂名铁路工程项目 （江门至茂名段） 贯通地线、电缆槽及护肩 施工方案 编制： 复核： 批准： 中铁二十局深茂铁路JMZQ-4标 工程指挥部 2016年5月1日
目录 1、编制依据·······················································错误!未定义书签。 2、编制原则·······················································错误!未定义书签。 3、编制范围·······················································错误!未定义书签。 4、工程概况·······················································错误!未定义书签。 5、贯通地线施工方案···········································错误!未定义书签。 路基综合接地主要技术要求 ·····························错误!未定义书签。 贯通地线敷设工艺 ······································错误!未定义书签。 贯通地线敷设 ············································错误!未定义书签。 分支引接线的埋设 ······································错误!未定义书签。 两侧贯通地线间的横向连接 ··························错误!未定义书签。 区间路基地段分支引接线、接地端子设置 ········错误!未定义书签。 接地端子材质及连接要求 ·····························错误!未定义书签。 贯通地线的压接工艺标准 ·····························错误!未定义书签。 质量控制 ·····················································错误!未定义书签。 其他注意事项 ···············································错误!未定义书签。 6、电缆槽施工方案··············································错误!未定义书签。 电缆槽施工工艺 ············································错误!未定义书签。 电缆槽施工流程图 ·········································错误!未定义书签。 电缆槽施工要点 ············································错误!未定义书签。 电缆槽质量控制要点 ······································错误!未定义书签。 7、护肩施工方案·················································错误!未定义书签。 护肩施工工艺 ···············································错误!未定义书签。
目录 1、编制目的 (1) 2、适用围 (1) 3、编制依据 (1) 4、导、地线技术参数 (2) 5、液压管 (3) 6、压接操作人员 (6) 7、压接机简介 (6) 8、液压操作一般规定 (8) 10、液压前准备 (12) 11、导线接续管压接 (13) 12、导线耐管压接 (17) 13、牵引管的压接 (22) 14、铝包钢绞线接续管压接 (22) 15、液压操作规定与质量检查 (25) 16、安全措施 (27) 17、工器具配置 (29)
1、编制目的 为指导本工程导地线液压施工作业，使液压作业标准化、规化，保证施工质量、工艺标准满足本工程的要求，特编制本作业指导书。 2、适用围 本作业指导书适用于灵州-±800kV特高压直流输电线路工程（宁1标段）架线施工导地线液压作业。 3、编制依据 3.1《输变电工程架空导线及地线液压压接工艺规程》（DL/T5285-2013） 3.2《大截面导线压接工艺导则》（Q/GDW1571-2014） 3.3《±800kV架空送电线路施工及验收规》（Q/GDW 1225-2014） 3.4《±800kV架空送电线路施工质量检验及评定规程》（Q/GDW 1226-2014） 3.5《±800kV架空输电线路力架线施工工艺导则》（DL/T 5286-2013） 3.6《电网公司电力安全工作规程（线路部分）》（Q/GDW 1799.2-2013） 3.7《电力建设安全工作规程第2部分：电力线路》(DL 5009.2-2013) 3.8《1250mm2级大截面导线力架线施工工艺导则》（直流线路〔2014〕93号) 3.9灵州-±800kV特高压直流输电线路工程（宁1标段）电气图纸会审及设计交底纪要 3.10 《国网直流部关于印发1250平毫米大截面导线压接培训总结分析会议纪要的通知》（直流线路〔2015〕43 号） 3.11 《国网直流部关于加强灵州-±800千伏特高压直流线路工程1250平毫米大截面导线制造和施工质量控制的通知》（直流线路〔2015〕42号）
铁路贯通地线施工交底 1、工程概述 1.1工程概况 综合接地系统是将沿着铁路线路两侧不同用途和不同电压的电气化、电力、通信、信号设备及其他金属构筑物的地线有机、合理的结合起来进入贯通地线，以保证客运专线各系统、各设备之间实现等电位连接，减少不同设备、不同系统之间存在的电位差及可能造成的人身和设备的安全隐患（尤其是信号和接触网专业）。 2、施工方案 2.1综合接地系统构成 综合接地系统用贯通地线、端子、母排、接续组件、各种与之配套的连接件，通过彼此之间的接续，实现接地系统中各接地装置之间的连接，通过此连接构成综合接地系统。 2.2路基综合接地主要技术要求 2.2.1贯通地线敷设工艺 路基贯通地线施工工艺：电缆沟开挖→清渣→回填细土→贯通地线敷设→引接线、横连线与贯通线的接续→电缆沟回填、夯实。 2.2.2贯通地线敷设 ⑴、双线路基地段综合接地贯通地线在线路两侧敷设，单线路基地段综合接地贯通地线在线路外侧敷设，贯通地线及引接线均采用
铜当量为70mm2的环保、耐腐蚀专用地线。 ⑵、路基地段综合接地贯通地线位于通信、信号电缆槽外侧内壁正下方的基床底层中，施工时先清出一条小槽，槽深约6cm，宽度略大于贯通地线直径。深度距路基基床底层顶面-0.3m～-0.4m，埋设贯通地线前，应先向小槽内回填4mm粒径不大于5mm的土壤，敷设贯通地线，再次回填40mm粒径不大于5mm土壤后，进行人工夯实，人工夯实后，必须在小槽上方覆盖不小于100mm，粒径不大于5mm的土壤，再进行机械夯实。 ⑶、涵洞地段的贯通地线在通信信号电缆槽安装前，将其敷设在电缆槽靠线路侧面的下部位置。 ⑷、路基纵向通过电缆井地段时（不包括路桥过渡段），应从手孔下约20cm通过，弯曲角度不得小于120度。在施工电缆井时，应避免机械对贯通地线造成损伤。 2.2.3分支引接线的埋设 ⑴贯通地线在每个接触网基础处（接触网基础中心里程的小里程方向30cm）设置一处引接线，引接线型号、规格同贯通地线，引接线与贯通地线接续采用“T”型接续方式，贯通地线通过分支引接线侧向水平引至路基边坡，沿护肩底以及电缆槽底引至通信信号电缆槽靠线路侧内壁位置，与电缆槽侧壁预留的接地端子引接线压接。 ⑵在接到电缆槽上的接地端子以前，引接线另一端用密封胶带密封，每根分支引线按1.5m备料。引接线预埋到路基边坡上，必须做好防盗隐蔽处理。 2.2.4两侧贯通地线间的横向连接
XXXXXXXXXXXXXX单位：XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX 编 本交底适用于隧道贯通地线敷设 一、技术要求 设置在隧道混凝土电缆槽内的贯通地线防盗措施，采用在电缆槽底部靠线路一侧直角处，凿毛既有电缆槽混凝土面，涂刷界面剂，再用水泥砂浆整条封灌贯通地线的方式。水泥砂浆标号不少于40号，15*15cm三角型包封。 隧道贯通地线防盗及连接示意图图 二、连接方式 （1）隧道地段贯通地线铺设在两侧的通信信号电缆槽内侧，通过L型连接器与通信信号电缆槽底部每100处接地端子连接；对于小于100m的隧道在中部设一处接地端子与贯通地线连接。 （2）贯通地线的接续、横向连接和T型分支引接线采用铜制C型压接件进行连接（两个C型压接件中间间隔30～35mm）；C型压接压力不小于12t，并且C型压接处应采取防腐措施，不得使用普通绝缘胶带代替地线专用胶带。 编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。 ②“技术交底书”一式两份，一份交施工单位作为施工依据，一份留存备查，并办理交接手续。
XXXXXXXXXXXXXX单位：中铁十一局集团南龙铁路NLZQ-5标项目经理部二分部编 交底内容： 三、施工步骤 （1）电缆槽过轨管口用土工布封堵、对100米槽底接地端子标识 （2）先用墨线画出凿毛范围，再采用手持电动凿毛机对通信电缆槽靠线路侧两个等腰直角边(高15cm*宽15cm)内凿毛。彻底清理干净槽底杂物及虚砟。并用水清洗。 （3）贯通地线敷设在靠线路侧直角处，每个续接处采用两个C型压接件连接，两个C型压接件净间距3~3.5cm,与隧道通信电缆槽底部间隔100m接地端子用L型连接器于贯通地线连接，所有连接处用防腐自粘胶带进行缠绕。 （4）贯通地线与接地端子连接完成后，采用摇表在洞外测试接地电阻，接地电阻小于1Ω时，进入下一道工序，否则作独立接地体。 （5）M40水泥砂浆拌合站集中拌制，混凝土运输车运输至工点，卸入推车内，人工用铁锹间隔1m铲入通信槽内，注意避开通信槽过轨管管口。人工用木抹子修筑成15*15cm的等腰直角，待砂浆初凝前，用钢抹子收面以及铲除以外遗留局部灰浆。 敷设贯通地线电缆槽位置凿毛效果防盗螺栓施工编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。 ②“技术交底书”一式两份，一份交施工单位作为施工依据，一份留存备查，并办理交接手续。

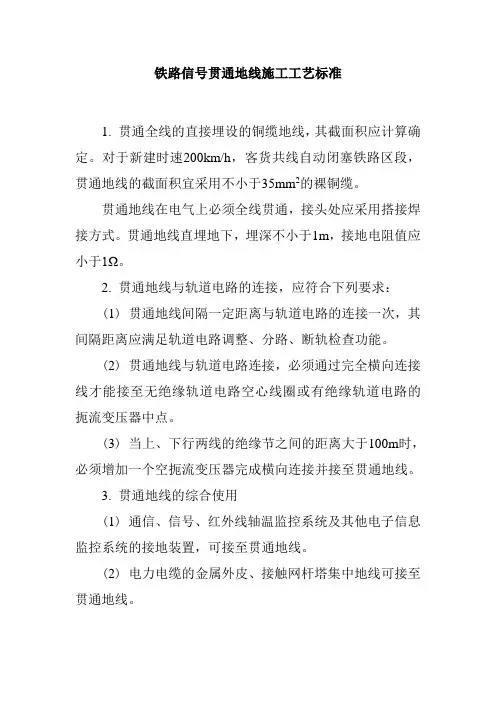

铁路信号贯通地线施工工艺标准 1. 贯通全线的直接埋设的铜缆地线，其截面积应计算确定。对于新建时速200km/h，客货共线自动闭塞铁路区段，贯通地线的截面积宜采用不小于35mm2的裸铜缆。 贯通地线在电气上必须全线贯通，接头处应采用搭接焊接方式。贯通地线直埋地下，埋深不小于1m，接地电阻值应小于1Ω。 2. 贯通地线与轨道电路的连接，应符合下列要求： (1) 贯通地线间隔一定距离与轨道电路的连接一次，其间隔距离应满足轨道电路调整、分路、断轨检查功能。 (2) 贯通地线与轨道电路连接，必须通过完全横向连接线才能接至无绝缘轨道电路空心线圈或有绝缘轨道电路的扼流变压器中点。 (3) 当上、下行两线的绝缘节之间的距离大于100m时，必须增加一个空扼流变压器完成横向连接并接至贯通地线。 3. 贯通地线的综合使用 (1) 通信、信号、红外线轴温监控系统及其他电子信息监控系统的接地装置，可接至贯通地线。 (2) 电力电缆的金属外皮、接触网杆塔集中地线可接至贯通地线。
