《古建筑测绘》讲义按ctrl点击返回目录1、古建筑测绘的概念A.测量建筑物的形状、大小和空间位置，并在此基础上绘制相应的平、立、剖面图纸。
B.是对古建筑的相关几何、物理和人文信息以及随时变化的信息适时进行采集、测量、处理、显示、管理、更新和利用的技术和活动。
2、应用范围应用与建筑遗产的研究评估、管理维护、保护规划与设计、保护工程实施、周边环境的建设控制以及教育、展示和宣传等诸多方面。

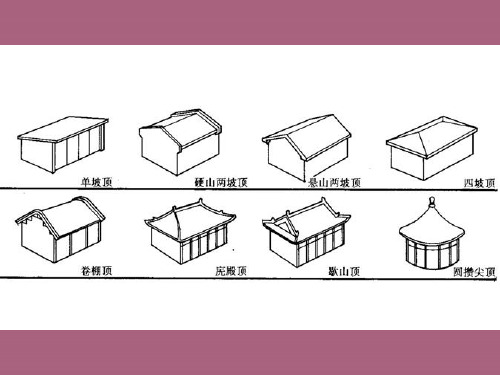

3、人员素质要求熟悉测绘对象的相关形式特征、语汇和历史、结构及构造知识。
4、表现形式A.常规的测量和制图。
B.建立了测绘数据和信息的数据库。
C.地理信息管理系统。
5、技术应用A.3S技术：全球定位系统GPS、遥感RS、地理信息系统GIS。
B.数字摄影测量。
C.三维激光扫描技术。
二、基本知识注：加粗字体为《房屋建筑制图同意标准》常用比例，不加粗字体为可用比例。
2、测绘成果包含A.测绘图（线划图）。
B.照片。
C.数据图表。
D.文字报告。
E.录像。
F.表现图（采用黑白或色彩绘制的建筑立面、透视图等）。
G.实物模型。
H.点云数据。
I.计算机模型。
J.数据库、地理信息系统。
3、测量仪器A.手持式激光测距仪。
B.激光标线仪。
C.水准仪、经纬仪、平板仪、全站仪、罗盘仪等。
D.全站仪、数字相机、数字化近景摄影测量工作站。
E.三维激光扫描仪。
按ctrl点击返回目录1、草图画法1）、平面图A、需要绘制详图的部位：a)墙体中特殊的转角、近端处理以及墙体b)各式柱础（需画出平面及另外两个方向的视图）c)有雕饰的门枕石、角石等（需画出平面及另外两个方向的视图）d)必要的铺地、散水以及台基石局部B、必须数清并表明数量的构建：a)台明、室内地面及散水的铺地砖或木地板b)阶条石、土衬石等C、其他注意事项：a)平面图中应“关窗开门”b)平面图中的柱子断面按柱根尺寸画c)墙体一般剖切在槛墙和下碱以上d)门窗、隔扇、花罩、楼梯以及其他不能在平面图中表现清除的部位和构建，均需专门画出完整的详图。
