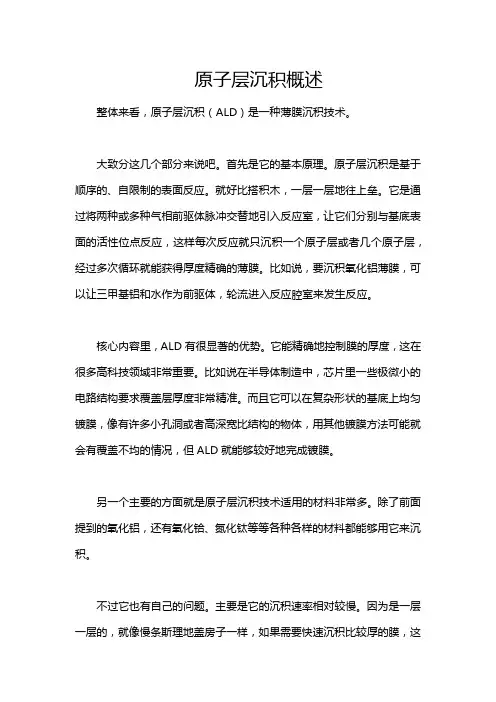

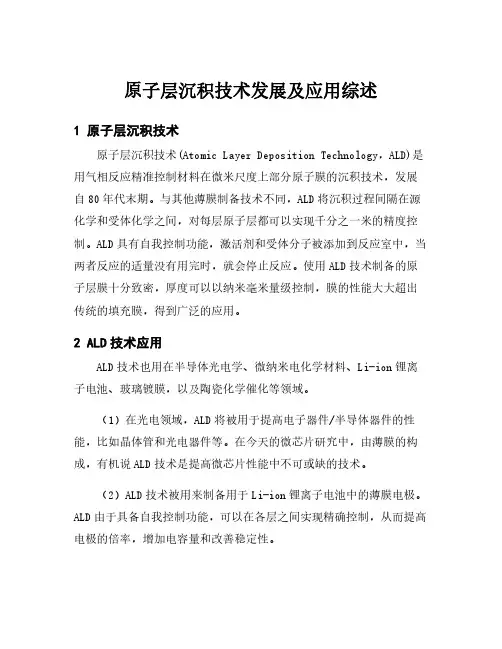

原子层沉积概述
整体来看，原子层沉积（ALD）是一种薄膜沉积技术。

大致分这几个部分来说吧。

首先是它的基本原理。

原子层沉积是基于顺序的、自限制的表面反应。

就好比搭积木，一层一层地往上垒。

它是通过将两种或多种气相前驱体脉冲交替地引入反应室，让它们分别与基底表面的活性位点反应，这样每次反应就只沉积一个原子层或者几个原子层，经过多次循环就能获得厚度精确的薄膜。

比如说，要沉积氧化铝薄膜，可以让三甲基铝和水作为前驱体，轮流进入反应腔室来发生反应。

核心内容里，ALD有很显著的优势。

它能精确地控制膜的厚度，这在很多高科技领域非常重要。

比如说在半导体制造中，芯片里一些极微小的电路结构要求覆盖层厚度非常精准。

而且它可以在复杂形状的基底上均匀镀膜，像有许多小孔洞或者高深宽比结构的物体，用其他镀膜方法可能就会有覆盖不均的情况，但ALD就能够较好地完成镀膜。

另一个主要的方面就是原子层沉积技术适用的材料非常多。

除了前面提到的氧化铝，还有氧化铪、氮化钛等等各种各样的材料都能够用它来沉积。

不过它也有自己的问题。

主要是它的沉积速率相对较慢。

因为是一层一层的，就像慢条斯理地盖房子一样，如果需要快速沉积比较厚的膜，这
就变成一个很大的劣势了。

从设备角度说，原子层沉积设备相对复杂而且成本比较高。

但是随着科技不断发展，人们也在想办法提高它的沉积速率以及降低成本。

主要的脉络来看，理解原子层沉积可以从这几个方向，原理、优势、适用材料还有它面临的问题。

把这些搞清楚了，就能对原子层沉积技术有个相对全面的认识了。

ald沉积原理等离子体摘要：一、ald沉积原理简介二、等离子体在ald过程中的作用三、ald沉积技术的应用四、我国在ald沉积技术方面的发展五、未来ald沉积技术的发展趋势正文：【一、ald沉积原理简介】原子层沉积（ALD，Atomic Layer Deposition）是一种先进的薄膜制备技术，以其优异的薄膜性能和高度的控制能力著称。

ALD沉积原理主要基于气相反应，通过周期性曝露样品表面于不同气体或化学物质，使得沉积物质以原子层的形式逐渐累积，从而实现薄膜的制备。

【二、等离子体在ald过程中的作用】等离子体在ALD过程中起到了关键作用。

在ALD过程中，等离子体源产生的高能粒子束可以与前驱体气体发生反应，产生高活性的表面反应物，从而促进薄膜的沉积。

此外，等离子体还可以改善薄膜的密度、均匀性和完整性，提高薄膜的质量。

【三、ald沉积技术的应用】ALD沉积技术广泛应用于微电子、光电子和能源领域，如半导体器件制造、太阳能电池、发光二极管等。

通过ALD技术，可以实现对薄膜厚度、成分和结构的精确控制，从而提高器件的性能和稳定性。

【四、我国在ald沉积技术方面的发展】我国在ALD技术研究方面取得了显著成果，已成功应用于实际生产。

国内科研机构和企业通过不断引进、消化、吸收和创新，已在ALD设备、工艺和材料等方面取得了重要突破。

此外，我国政府也高度重视ALD技术的发展，给予了大力支持，推动了我国ALD产业的壮大。

【五、未来ald沉积技术的发展趋势】随着科技的不断进步，未来ALD沉积技术将呈现以下发展趋势：1.高性能ALD薄膜材料的研究与开发：针对不同应用领域，研究新型高性能ALD薄膜材料，以满足不断提高的性能需求。

2.低成本、高效能的ALD设备：发展具有自主知识产权的ALD设备，提高设备性能，降低成本，以满足大规模生产的需求。

3.跨学科整合与创新：结合物理、化学、材料等多学科研究，探索新型ALD工艺和方法，拓宽ALD技术的应用领域。

ALD沉积技术概览ALD（Atomic Layer Deposition，原子层沉积）是一种用于制备薄膜材料的表面沉积技术。

它的独特之处在于能够在纳米尺度上控制薄膜的厚度和成分，并提供出色的薄膜均匀性和密度。

ALD技术具有广泛的应用领域，如电子器件、光电材料、能源存储、催化剂等。

原理ALD技术的基本原理是通过分子层沉积的方式在基底表面逐步生长薄膜。

ALD的每个周期包括两个步骤：前体分子吸附和表面反应。

前体分子通过物理吸附或化学吸附的方式吸附在基底表面，形成一个单分子层。

然后，第二个前体分子被引入，与已吸附的分子进行反应，生成一层新的物质。

这个周期重复进行，直到薄膜达到所需的厚度。

为了实现单分子层的沉积，ALD应用了非均匀前体分子吸附和表面反应的原理，即前体分子与表面反应的速率要高于与气相反应的速率，从而确保每个周期只有一个单分子层被沉积。

操作步骤ALD沉积通常包括以下几个步骤：1.基底预处理：将基底进行表面清洗和氧化处理，以确保其表面干净和活性。

2.吸附前体1：将前体分子1引入反应室中，使其与基底表面发生吸附。

3.后处理：将反应室进行干燥，以去除未反应的前体分子1，并清洗表面。

4.吸附前体2：将前体分子2引入反应室中，使其与已吸附的前体分子1进行反应，生成新的沉积层。

5.后处理：重复第3步。

6.重复步骤2至5，直到薄膜达到所需的厚度。

ALD技术在薄膜制备中具有以下优势：1.厚度控制：ALD可精确地控制薄膜的厚度，通常在几个纳米到一百纳米之间。

2.均匀性：ALD提供出色的薄膜均匀性，可以在整个基底表面实现原子级别的均一沉积。

3.高纯度：由于ALD使用准分子层沉积，所以薄膜具有较高的纯度和化学均匀性。

4.选择性：ALD可以实现不同材料之间的选择性沉积，从而实现多层复合材料的制备。

5.低温制备：相比其他制备方法，ALD通常在相对较低的温度下进行，避免了基底的热应力。

应用领域由于ALD技术的优势，它在许多领域中得到了广泛应用：电子器件ALD在电子器件制造中被广泛应用。

ald原子层沉积技术ald原子层沉积技术是一种用于材料表面处理的先进技术。

它通过将薄膜材料按照原子层的精确控制进行沉积，可以使材料表面具有特殊的性质和功能。

ald原子层沉积技术的基本原理是利用化学反应将原子或分子沉积在材料表面，从而形成一层原子尺寸的薄膜。

这种技术的特点是沉积过程中原子层之间的相互作用非常弱，因此可以实现非常精确的控制。

同时，ald原子层沉积技术还具有高度均匀性和良好的复现性。

ald原子层沉积技术在材料科学和工程中有着广泛的应用。

首先，它可以用于改变材料表面的化学性质。

例如，通过在材料表面沉积一层具有特定功能官能团的薄膜，可以使材料具有特殊的化学反应性。

这种表面改性的方法可以用于制备化学传感器、催化剂等。

ald原子层沉积技术还可以用于改变材料表面的物理性质。

例如，通过在材料表面沉积一层具有特定晶体结构的薄膜，可以使材料具有特殊的光学、电学或磁学性质。

这种表面修饰的方法可以用于制备光学薄膜、微电子器件等。

除了改变材料表面性质外，ald原子层沉积技术还可以用于制备复合材料。

通过在材料表面沉积一层具有特定化学组成的薄膜，可以将不同的材料有机地结合在一起。

这种复合材料可以具有多种特殊性质，例如高强度、高导电性等。

ald原子层沉积技术的发展离不开先进的设备和精确的控制方法。

目前，已经开发出了多种ald设备，可以实现对不同材料的原子层沉积。

同时，还发展了一系列用于监测和控制ald沉积过程的方法，以确保沉积薄膜的质量和性能。

然而，ald原子层沉积技术仍然面临一些挑战。

首先，ald沉积速度较慢，制备一层薄膜需要较长时间。

其次，ald沉积过程中需要高度精确的控制，对设备和操作人员的要求较高。

此外，ald技术在某些材料上的应用还存在一定的限制。

ald原子层沉积技术是一种非常有前景的材料表面处理技术。

它可以实现对材料表面性质的精确控制，具有广泛的应用潜力。

随着设备和方法的进一步发展，ald原子层沉积技术将在材料科学和工程领域发挥更大的作用。

ALD (原子层沉积)原子层沉积(AtOmiC Iayer deposition)是一种可以各物质以单原子膜形式一层一层的镀在基底表面的方法。

原子层沉积与普通的化学沉积有相似之处。

但在原子层沉积过程中,新一层原子膜的化学反应是直接与之前一层相关联的,这种方式使每次反应只沉积一层厘壬。

单原子层沉积(atomic Iayer deposition , ALD ),又称原子层沉积或原子层咎延(atomic Iayer epitaxy ),最初是由芬兰科学家提出并用于多晶墊材料ZnS:Mn以及非晶AI2O3绝缘膜的研制，这些材料是用于平板显示器。

由于这一工艺涉及复杂的表面化学过程和低的注速度,直至上世纪80年代中后期该技术并没有取得实质性的突破。

但是到了20世纪90年代中期,人们对这一技术的些在不断加强,这主要是由于禮曳壬和深亚微米芯片技术的发展要求器件和材料的尺寸不断降低，而器件中的高宽比不断增加,这样所使用材料的厚度降低至几个纟内米数呈级[5-6]O因此原子层沉积技术的醴就体现出来,如单原子层逐次沉积,沉积层极均匀的厚度和优异的一致性等就体现出来，而沉积速度慢的问题就不重要了。

以下主要讨论原子层沉积原理和化学,原子层沉积与其他相关技术的t匕较,原子层沉积设备,原子层沉积的应用和原子层沉积技术的塗。

原理原子层沉积是通过彳各气相前驱体脉冲交替地通入反应器并在沉积基体上化学吸附并反应而形成沉积膜的一种方法(技术)。

当前驱体达到沉积基体表面，它们会在其表面化学吸附并发生表面反应。

在前驱体脉冲之间需要用惰性气体对原子层沉积反应器进行清洗。

由此可知沉积反应前驱体物质能否在被沉积材料表面化学吸附是实现原子层沉积的关键。

气相物质在基体材料的表面吸附特征可以看出可气相物质在材料表面都可以进行物理吸附, 但是要在材料表面的化学吸雎必须具有一走的活化能,因此能否实现原子层沉积，选择合适的反应萸驱佐物质是很重要的。

原子层沂积的表面反应具有自限逊性(SeIf-Iimiting ),实际上这种自限制性特征正是原子层沉积技术的基础。

原子层沉积技术（ALD ）原子层沉积技术（ALD ），也称为原子层外延（ALE ）技术，是一种基于有序、表面自饱和反应的化学气相沉积薄膜的方法[6]。

ALD 技术用于商用是由Suntola 和他的合作者在70年代中期发展起来的，最初是用于生产ZnS ∶Mn 场致发光薄膜。

近年来，由于半导体工业的发展，ALD 技术已被广泛应用于半导体器件的生产研究中。

图1.3.1为通过ISI 数据库检索系统统计得出的1981年至2009年，近三十年来发表的关于ALD 的文章数量。

从图中可以看出，对原子层沉积技术的研究呈现出指数增长的趋势。

N u m b e r o f p a p e r sDate （year ）图1.3.1 1981-2009年ISI Web of Knowledge 数据库中主题为ALD 的论文数量变化曲线1.3.1 原子层沉积的原理和特点ALD 与传统化学气相沉积（CVD ）技术不同的是，所用的气相先驱体通过交替脉冲的方式进入反应腔，先驱体彼此在气相中不相遇，通过惰性气体(Ar 、N 2)冲洗隔开并实现先驱体在基片表面的单层饱和吸附反应。

其反应属于自限制性反应，即当一种先驱体与另一种先驱体反应达到饱和时，反应自动终止。

基于原子层生长的自限制性特点，以原子层沉积制备的薄膜具有优异的厚度控制性能，可以通过控制脉冲的周期数来精确的控制薄膜生长的厚度。

由于先驱体是通过交替脉冲的方式进入反应腔，原子层沉积中，薄膜的生长是以一种周期性的方式进行的。

一个周期包括四个阶段：第一种先驱体蒸汽通入反应腔体；惰性气体冲洗；第二种先驱体蒸汽通入反应腔体；惰性气体冲洗。

每个周期薄膜生长一定的厚度，通过控制这种周期的次数可以得到所需厚度的薄膜。

图1.3.2 一个原子层沉积周期反应过程示意图从图1.3.2可以看到，在一个周期内，第一个脉冲的气相先驱体与基片表面产生化学吸附，形成一单分子层。

多余的先驱体在第二次脉冲中惰性气体冲洗中排出反应腔，完成一个半周期反应。

原子层沉积技术在新型太阳能电池中的应用原子层沉积技术（Atomic Layer Deposition, ALD）是一种将物质原子层层沉积于材料表面的技术。

随着太阳能电池技术的不断发展，ALD技术也被广泛应用于太阳能电池的制造中。

本文将详细介绍ALD技术在新型太阳能电池中的应用和优势。

一、ALD技术在太阳能电池中的应用1.1 电子传输层在太阳能电池中，电子传输层（ETL）是一个至关重要的层。

它通常由TiO2或ZnO材料构成，用于收集下层的电子并将其传输至电极。

因为其接近电极，它需要具有高度的导电性。

同时，它还需要具有高度选择性，以便只收集光子能量而排除热能量。

ALD技术可以帮助制造出对ETL进行精密控制的薄膜。

通过对物质进行原子级别控制，ALD可以制造出可控厚度和高导电性的TiO2和ZnO薄膜。

通过调节制备参数，同时可以控制ETL在太阳能电池中的选择性和透明性，从而提高太阳能电池的效率。

1.2 光电转换层光电转换层是太阳能电池中最核心的层之一，其作用是将光子能量转化为电子能量。

当前最常用的材料是钙钛矿（perovskite）材料，但是这种材料在制造过程中具有生命不稳定性和化学不稳定性等问题，需要进行稳定性改善。

ALD技术提供了一种有效的方法来解决这个问题。

通过在光电转换层之前对其进行一些化学改性，比如表面修饰，包覆材料，导电层沉积等，可以提升其化学稳定性和电子性能，从而得到更加稳定和高效的太阳能电池。

1.3 阴极保护层阴极保护层（Cathode protection layer，CPL）用于保护电池的阴极，防止在制造和使用过程中被氧化或吸潮降低功率效率。

传统的CPL通常是由增强型石墨（expanded graphite）或凯芙拉（Kapton）等材料组成，但是它们具有强烈的局限性，比如复杂的制备过程，高成本等。

ALD技术可以制造出更加高效，稳定和易于制备的CPL材料。

例如，铝氧化物（Al2O3）和二氧化硅（SiO2）等材料，它们可通过ALD方法进行原子级别控制制备出非常均匀的薄膜，对阴极起到非常好的保护作用。

ALD原子层沉积和PVD1. 引言ALD原子层沉积（Atomic Layer Deposition）和PVD（Physical Vapor Deposition）是两种常用的薄膜沉积技术。

它们在材料科学、纳米技术和微电子领域中广泛应用。

本文将详细介绍ALD原子层沉积和PVD技术的原理、应用以及优缺点。

2. ALD原子层沉积ALD原子层沉积是一种基于气相反应的薄膜沉积技术。

它通过交替地向基底表面引入两种或多种前体气体，实现薄膜的逐层生长。

ALD技术的原理如下：1.前体吸附：首先，一种前体气体被引入反应室中，它会在基底表面发生吸附反应，形成一个单分子层的化学吸附物。

2.保护层形成：接下来，反应室中的气体被清除，以确保只有已吸附的前体分子残留在基底表面。

这些残留物可起到保护层的作用，防止下一步反应发生。

3.第二种前体吸附：第二种前体气体被引入反应室中，它会在保护层上发生吸附反应，形成另一层单分子层的化学吸附物。

4.清除和再生：反应室中的气体再次被清除，以确保只有已吸附的前体分子残留在基底表面。

这个过程可以重复多次，直到达到所需的薄膜厚度。

ALD技术的优点在于能够实现精确的薄膜控制，具有良好的均匀性和可重复性。

它还能够在复杂的三维结构上进行沉积，并且可以用于制备多种材料，如金属、氧化物和氮化物等。

3. PVD技术PVD技术是一种基于物理过程的薄膜沉积技术。

它通过蒸发或溅射等方法将材料从固态转变为气态，然后在基底表面沉积形成薄膜。

PVD技术的原理如下：1.材料蒸发：首先，材料源被加热，使其达到蒸发温度。

材料会从固态转变为气态，形成蒸汽。

2.蒸汽传输：蒸汽会通过真空环境传输到基底表面。

在传输过程中，蒸汽会与其他气体分子碰撞，并逐渐冷却。

3.沉积：冷却的蒸汽会在基底表面沉积形成薄膜。

沉积过程中，蒸汽分子会重新组合成固态材料。

PVD技术可以通过不同的方法实现材料的蒸发，如热蒸发、电子束蒸发和溅射等。

它具有快速沉积速率和较高的沉积温度，适用于大面积和复杂形状的基底。

原子层沉积系统介绍一、什么是原子层沉积系统原子层沉积（Atomic Layer Deposition，简称ALD）是一种薄膜生长技术，它以单个层的厚度为单位，通过交替地引入气态前体分子和气态反应剂在材料表面逐层沉积。

原子层沉积系统（ALD system）指的是用于实施原子层沉积工艺的一系列装置和设备。

二、原子层沉积系统的核心部件原子层沉积系统包括以下核心部件：1. 反应室反应室是原子层沉积系统的核心部件之一，用于容纳材料样品和用于生长薄膜的气体。

反应室通常采用真空环境，以确保反应室内的气体与样品表面发生反应，而不与外界环境发生干扰。

2. 前体分子输送系统前体分子输送系统用于传递以原子层沉积所需的前体分子。

这些前体分子通常以液态或固态形式存储，并通过加热或者气体柱塞等方式进行蒸发或者挥发。

前体分子输送系统必须能够精确地控制前体分子的量，以保证薄膜生长的一致性和可重复性。

3. 反应剂输送系统反应剂输送系统用于传递与前体分子反应的反应剂，以促进薄膜的生长。

反应剂通常是气态的，并且在与前体分子接触时会发生化学反应，使得薄膜生长。

4. 真空系统真空系统用于在反应室中维持恰当的压力和气氛。

通过排除外部气体，真空系统可以提供干净的反应环境，避免与杂质反应。

真空系统通常由气泵、吸附剂和阀门等组成。

5. 控制系统控制系统用于监测和控制原子层沉积系统中各个部件的操作。

它可以实时监测压力、温度、流量等参数，并自动调节前体分子和反应剂的供给，确保薄膜生长的准确性和稳定性。

三、原子层沉积系统的工作原理原子层沉积系统的工作原理基于气相分子间的表面反应，其主要步骤包括：1. 吸附前体分子被引入反应室，并与样品表面发生吸附作用。

吸附程度取决于前体分子与样品表面的亲和力。

2. 易位反应反应室中入口的反应剂分子与已经吸附在样品表面的前体分子进行反应，产生新的产物。

3. 副产物清除副产物或未反应的前体分子会与反应剂一起被排出反应室，以确保下一个周期开始时的表面完全干净。
