A 变频器的恒压供水PID控制详细讲解

英威腾CHF100系A列变频器，要求:PID恒压控制，压力保持2KG，用4—20mA电流反馈，控制线怎么接,参数如何设置二线制接线:AI2、+24V，J16跳线到导流端子参数设置： P0.01=1 (外部信号控制启动、停止，启动端子指令通道)P0.04=50 (上限频率)P0.05=10—20（下限频率）P0。

07=6 (PID控制设定)P0。

11=加速时间P0.12=减速时间电机参数电机功率额定电流等P9。

00=0P9。

01=40%（传感器压力量程0.6MPA)P9.02=1P9.04=1.0KP（比例增益）P9。

05＝o。

5S(积分增益） (如果压力波动较大、适当调大)适当调节比例增益和积分增益可调节压力变化的快慢压力变送器选型要点：1、变送器要测量什么样的压力：先确定系统中要确认测量压力的最大值，一般而言,需要选择一个具有比最大值还要大1。

5倍左右的压力量程的变送器。

这主要是在许多系统中，尤其是水压测量和加工处理中，有峰值和持续不规则的上下波动,这种瞬间的峰值能破坏压力传感器，持续的高压力值或稍微超出变送器的标定最大值会缩短传感器的寿命，然而，由于这样做会精度下降.于是，可以用一个缓冲器来降低压力毛刺,但这样会降低传感器的响应速度。

所以在选择变送器时，要充分考虑压力范围，精度与其稳定性.2、什么样的压力介质：我们要考虑的是压力变送器所测量的介质,黏性液体、泥浆会堵上压力接口，溶剂或有腐蚀性的物质会不会破坏变送吕中与这些介质直接接触的材料。

以上这些因素将决定是否选择直接的隔离膜及直接与介质接触的材料.一般的压力变送器的接触介质部分的材质采用的是316不锈钢，如果你的介质对316不锈钢没有腐蚀性,那么基本上所有的压力变送器都适合你对介质压力的测量.如果你的介质对316不锈钢有腐蚀性,那么我们就要采用化学密封，这样不但起到可以测量介质的压力，也可以有效的阻止介质与压力变送器的接液部分的接触,从而起到保护压力变送器，延长了压力变送器的寿命.3、变送器需要多大的精度：决定精度的有，非线性，迟滞性，机电商务网非重复性，温度、零点偏置刻度,温度的影响.但主要由非线性，迟滞性，非重复性,精度越高,价格也就越高。

复用水泵ATV71变频器参数专家访问√屏幕显示 RUN Term 23.4A +38.3A 管道压力表显示0.38MPA左右1.1简单起动2/3线控制：2线控制宏设置：标准起停/车用户宏设置：YES标准电机频率：50HZ IEC电机额定功率：30KW电机额定电压：380V电机额定电流：55.7A电机额定频率：50HZ电机额定速度：2950rpm最大输出功率：50HZ自整定：完成自整定状态：电阻已整定改变输出相序：A-C-B相序电机热保护电流：72A加速时间：106.1S减速时间：114.1S低速频率：25HZ高速频率：50HZ1.2监视1.2.1输入/输出映像逻辑输入映像PR L11 L12 L13 L14 L15 L16模拟输入映像AI1 +3.741VAI2 -0.008m A逻辑输出映像R1 R2模拟输出映像AO1 +15.328MA1.2.2通信映像命令通道：端子排命令字：0000H ex当前给定通道：端子排频率给定：+38.3HZETA状态字：0437HexWO ：-----1.2.3报警信号组： ---1.2.4图形终端频率给定：+41HZ1.2.5内部PID给定：6001.2.6图形终端转矩给定：0.0%1.2.7频率给定：+38.3HZ 1.2.8输出频率：+38.3HZ 1.2.9电机电流：23.4A 1.2.10电机速度：2299rpm 1.2.11电机电压：291V1.2.12电机功率：+29%1.2.13电机转矩：+36.9% 1.2.14电机电压：+379V 1.2.15电机热状态：11%1.2.16变频器热状态：37% 1.2.17功率：1111.2.18电机运行时间：26311h 1.2.19变频器已上电时间：52481h 1.2.20 IGBT报警计时器：0S1.2.21 PID给定 6001.2.22 PID反馈 6031.2.23 PID误差 -31.2.24 PID输出 +38.3HZ1.2.25当前设置组设置组0 1.2.26报警（故障）信号√1.3设置斜坡增量：0.1S加速时间：106.1S减速时间：114.1S低速频率：25HZ高速频率：50HZ电机热保护电流：72A变频器开关频率：2KHZ电流限幅1 ：99A电机预磁设置：不预磁低速运行超时：999.9SPID比例增益：1.03PID积分增益：0.05PID微分增益：0.01PID斜坡：99.9SPID最小输出值：0HZPID最大输出值：+50HZ反馈超下限报警：0反馈超上限报警：1600PID误差报警：200电机电流阈值：66A电机频率阈值：50HZ频率阈值2 ：50HZ电机热阈值：100%1.4电机控制标准电机频率：50HZ IEC 最大输出频率：50HZ自整定：完成自整定：NO自整定状态：电阻已整定改变输出相序：A-C-B相序电机控制类型：2点压频比UO ：0V冷态定子电阻：105Lm额定励磁电流：23.4ALs漏电感：1.69mH转子时间常数：669ms电机额定滑差：0.8HZ 极对数：1电流限幅1 ：99A电机噪声抑制：YES电机电压波动限幅：YES瞬态过压限幅优化：10微秒制动单元释能阈值：785V制动平衡：NO1.5输入/输出设置2/3线控制：2线控制2线控制：0/1电平反转：L12LI1设置LI分配LI1 0→1延时：0MS给定模板：标准AI1设置AI1 分配AI1类型：10V电压AI1最小值：0.0VAI1最大值：10VAI1过滤器：0.3SAI1拐点X：0%AI1拐点Y：0%AI2设置AI2分配AI2类型：电流AI2最小值：4.0MAAI2最大值：20MAAI2过滤器：0SAI2拐点X、Y ：0%R1设置继电器R1分配器：变频器故障继电器R1延时：0MS继电器R1有效条件：1继电器R1保持时间：0MSAO1设置AO1分配：电机电流AO1类型：电流AO1最小输出值：0MAAO1最大输出值：20MAAO1滤波器：0MS报警信号组1L16=PTC报警□PTC1报警□. □. □. □变频器热阈值到达□1.6命令给定1通道：AI1给定反向禁止：NO停止按钮优先：YES组合模式：组合通道给定2切换：通道1有效给定2通道：AI2给定复制通道1→2 ：不复制F1—F4键分配：未设置1.7应用功能给定切换√给定运算斜坡斜坡类型：线性斜坡斜坡增量：0.1S加速时间：106.1S减速时间：114.1S斜坡2切换阈值：0HZ斜坡切换设置：未分配减速时间自适应：有停车设置停车类型:斜坡停车自动直流注入寸动预设速度给定附近加减速给定记忆加减速逻辑输入控制预磁限位开关制动逻辑控制负载测量高速提升PID调节器√PID 反馈分配：AI1给定PID反馈最小值：0PID反馈最大值：1600 PID给定最小值：0PID给定最大值:1600内部PID给定分配：YES 内部PID给定：600PID比例增益：1.03 PID积分增益：0.05 PID微分增益：0.01 PID斜坡：99.9SPID误差求反：NOPID最小输出值:0HZPID最大输出值：+50HZ反馈超下限报警：0反馈超上限报警：1600PID误差报警：200PID积分重设：未分配速度给定分配：未设置自动/手动选择分配：未分配低速运行超时：999.9SPID唤醒误差阈值：0.0。

运用PID与变频器实现恒压供水控制方案2008-01-20 19:58一：PID概念1. PID解释：即由比例（Proportion）+积分（Integral）+微分（Differential coefficient）组合而成。

2. 比例P控制：调节量按误差成比例输出，纯比例时误差不会为零。

即一对一的对应关系。

3. 积分I控制：调节量按误差的积分输出，误差为零时，输出恒定。

既有一定的延迟。

4. 微分D控制：调节量按误差的微分输出，误差突变时，能及时控制。

既快速反应。

5. PI控制动作：所谓PI控制就是将比例控制P和积分控制I结合起来，根据偏差及时间变化，产生一个操作变量。

二：运用PI控制系统方框图运用于PID可实现压力负反馈单闭环控制。

控制理论与算法。

1. PID配合变频器与压力传感器实现单泵闭环恒压供水控制系统。

2. 通常压力传感器分电流型与电压型两种。

PID有内置变频器与单独的外置两种。

三：设定任何一个控制系统都需要经过反复地调试后方可达到最佳性能，没有调试的系统是不能工作或不能良好地运行。

下面举例AMB-G7系列单泵恒压供水调试方法。

A. 首先必须知道控制对象的参数。

对象特征、需要的最大供水压力、需要给定用户的恒定压力、供水最小压力、上限压力、下限压力等。

B. 假设对一小区进行恒压供水改造，其要求管道最大供水压力为（A）11Kpa ，对应传感器输出电流为20mA , 要求最小供水压力为（B）1Kpa,对应输出的电流为4mA , 用户要求恒定的供水压力为（C）5Kpa 。

根据以上三个参数可以确定PID的设定值，既：（必须保证在最大供水压力时对应于压力传感器电流输出最大，反之亦然，可求出用户要求供水压力时的传感器电流）C. 传感器给定电流（Iset）正比于用户所需的恒定供水压力。

(假设压力传感器输出电流为4~20mA)既：Iset/(Imax-Imin)=C/(A-B)→Iset/(20mA-4mA)=5/(11-1)→Iset/16=5/10→Iset=16*0.5=8mA(5 0%电流)其中Imax=最大电流 Imin=最小电流 Iset=需要给定的电流值D. 而G7系列F84设定电压也正比与设定电流。

变频器恒压供水参数设置教程1. 引言变频器是一种用于控制电机转速的设备，在水泵系统中被广泛应用于恒压供水控制。

通过合理设置变频器的参数，可以实现稳定的水压控制，提高系统的效率和节能性。

本教程将介绍变频器恒压供水参数设置的步骤和注意事项。

2. 变频器参数设置步骤2.1 系统参数设置首先，我们需要设置一些基本的系统参数，包括电源频率、电机功率和变频器型号。

这些参数将影响后续的参数设置。

2.2 水泵参数设置在这一步中，我们需要根据水泵的额定流量和扬程等参数，以及系统的实际需求，设置变频器的水泵参数。

具体的步骤如下：•输入水泵额定流量和扬程，设置变频器的额定输出电流和频率；•设置最大输出频率和最大输出电流，以保证变频器在运行时不会超出额定范围；•根据实际需求，设置不同的工作模式，如常规模式、节能模式等。

2.3 PID参数调整PID为比例、积分、微分的缩写，是一种常用的控制算法。

在恒压供水控制中，我们可以通过调整PID参数来实现更精确的控制。

具体的步骤如下：•首先，将PID控制器设为手动模式，并将比例系数、积分时间和微分时间设置为一个初始值；•运行系统，观察实际水压与设定水压之间的偏差；•根据偏差的大小，逐步调整PID参数，使得实际水压与设定水压更接近；•反复进行以上步骤，直到达到满意的控制效果。

2.4 其他参数设置除了上述的系统参数、水泵参数和PID参数，还有一些其他的参数也需要设置，如过载保护参数、故障报警参数等。

根据实际需求，逐个设置这些参数，以确保系统的安全和可靠运行。

3. 注意事项在进行变频器参数设置时，需要注意以下几点：1.确保变频器的电源供应稳定，并且符合要求的频率和电压；2.在设置水泵参数时，务必参考水泵的技术手册，以确保参数的准确性；3.在进行PID参数调整时，需要逐步调整，避免一次性调整过大，引起系统不稳定；4.在设置其他参数时，要根据系统的实际需求进行合理设置，避免出现故障或不必要的报警。

水泵类恒压供水的PID参数设置，总结，仅供参考一、恒压控制原理：1、通过变频器PID功能控制，实现恒压控制。

2、恒压控制必须有主设定、反馈值两路输入同时控制，变频器将反馈值实时与主设定值进行比较，然后把偏差保存到参数R2273中，PID调节是基于偏差进行的，如果偏差为正数，即反馈量小于主设定时，变频器的频率会自动提升，以提高目标压力，反之则变频器频率会自动降低。

2.3.1 DI端子设置P0700[0]＝2 端子启动P0701[0]＝1 DI1 作为启动信号P0703[0]＝9 DI3作为故障复位2.3.2 DO端子设置P0731[0]＝52.2 DO1设置为运行信号P0732[0]＝52.3 DO2设置为故障信号P0748.1＝1 DO2作为故障输出，有故障时NO触点闭合，无故障时NO触点断开。

2.3.3 AI端子设置P0756[0] ＝2 模拟量输入通道1，电流信号P0757[0] ＝4 模拟量输入通道1定标X1=4mAP0758[0] ＝0 模拟量输入通道1定标Y1=0%P0759[0] ＝20 模拟量输入通道1定标X2=20mAP0760[0] ＝100 模拟量输入通道1定标Y2=100%P0761[0] ＝4 模拟量输入通道1死区宽度4mA2.3.4 AO端子设置P0771[0]＝21 模拟量输出通道1，设置为实际频率输出P0773[0]＝50 模拟量输出通道1，滤波时间50msP0777[0]＝0 模拟量输出通道定标X1=0%P0778[0]＝4 模拟量输出通道定标Y1=4mAP0779[0]＝100 模拟量输出通道定标X2=100%P0780[0]＝20 模拟量输出通道定标Y2=20mAP0781[0]＝4 模拟量输出通道死区宽度4mA2.4 PID恒压控制功能调试2.3.4 AO端子设置P0771[0]＝21 模拟量输出通道1，设置为实际频率输出P0773[0]＝50 模拟量输出通道1，滤波时间50msP0777[0]＝0 模拟量输出通道定标X1=0%P0778[0]＝4 模拟量输出通道定标Y1=4mAP0779[0]＝100 模拟量输出通道定标X2=100%P0780[0]＝20 模拟量输出通道定标Y2=20mAP0781[0]＝4 模拟量输出通道死区宽度4mAP2200[0]＝1 使能PID控制器P2240[0]＝X 依用户需求设置压力设定值的百分比P2253[0]＝2250 BOP作为PID目标给定源P2264[0]＝755.0 PID反馈源于模拟通道1P2265＝1 PID反馈滤波时间常数P2274＝0 微分时间设置。

关于ABB变频器的恒压供水PID控制详细讲解本人在造纸行业工作多年,对造纸行业的控制有一定的了解,平时苦恼于手下的员工对于造纸行业的电控了解不够.后来将造纸行业常用的控制汇编成一本培训资料,发给部门的所有工人熟读.收到一定的效果,本培训材料完全针对造纸行业的控制按照实际的电路来详细讲解其工作原理和工作的过程,涵盖造纸电控的外围设备控制,包括电机的直接启动,变频控制,软启动控制,正反转控制,多速电机控制.两地控制,纸机传动控制,复卷机.切纸机,复合机,包装输送系统.行车控制.可以说覆盖了造纸厂所有的电气控制.现先将其中的一小节发上来和大家交流,希望高手指正.恒压供水PID控制PID控制P：比例环节。

也称为放大环节，它的输出量与输入量之间任何时候都是一个固定的比例关系。

I: 积分环节：指输出量等于输入量对时间的积分。

D: 微分环节：指输出等于输入的微分。

微分只与变化率有关，而与变化率的绝对值无关，偏差越大，控制越强。

其主要作用就是对变化的波动有更强的抑制能力。

PID：比例积分微分调节器。

工作过程：当波动作用的瞬间，由于微分的超前作用，使微分的输出量最大，同时比例控制也开始作用。

然后由于波动的变化率为零（理想状态）。

故微分输出开始衰减，曲线开始下降。

这时由于偏差的作用。

积分开始作用，使曲线上升，。

随着微分作用的逐渐消失，积分起主导作用，直到偏差完全消失（理想状态）。

积分的输出也不再增加。

而比例的控制是贯穿始终的。

ABB变频器的过程PID控制ABB变频器内部有一个内置的PID控制器，它可用于控制压力，流量和液位等过程变量。

启动过程PID控制后，过程给定信号将取代速度给定信号。

另外一个实际值（过程反馈值）也会反馈给传动单元，过程PID控制会调节传动单元的速度使实际测量值等于给定值。

下图是一个不带PLC控制的一脱二恒压供水电气原理图：变频器通过3个24V中间继电器来控制外部备用泵。

假设：当前水压的期望值为4.2kg。

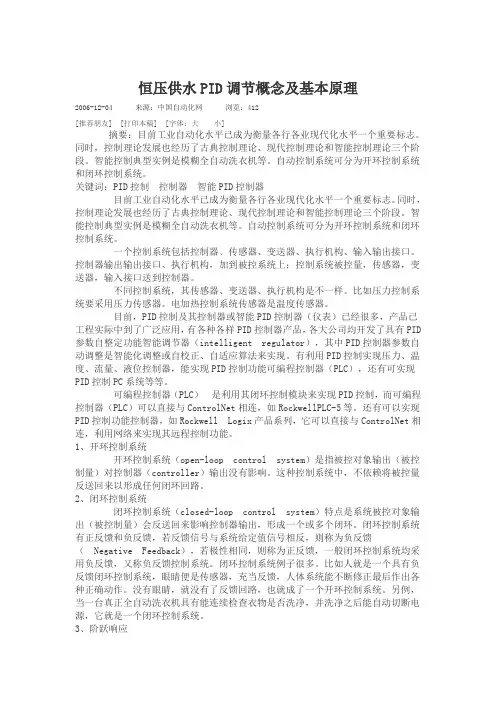

恒压供水PID调节概念及基本原理2006-12-04 来源：中国自动化网浏览：412[推荐朋友] [打印本稿] [字体：大小]摘要：目前工业自动化水平已成为衡量各行各业现代化水平一个重要标志。

同时，控制理论发展也经历了古典控制理论、现代控制理论和智能控制理论三个阶段。

智能控制典型实例是模糊全自动洗衣机等。

自动控制系统可分为开环控制系统和闭环控制系统。

关键词：PID控制控制器智能PID控制器目前工业自动化水平已成为衡量各行各业现代化水平一个重要标志。

同时，控制理论发展也经历了古典控制理论、现代控制理论和智能控制理论三个阶段。

智能控制典型实例是模糊全自动洗衣机等。

自动控制系统可分为开环控制系统和闭环控制系统。

一个控制系统包括控制器﹑传感器、变送器、执行机构、输入输出接口。

控制器输出输出接口、执行机构，加到被控系统上；控制系统被控量，传感器，变送器，输入接口送到控制器。

不同控制系统，其传感器、变送器、执行机构是不一样。

比如压力控制系统要采用压力传感器。

电加热控制系统传感器是温度传感器。

目前，PID控制及其控制器或智能PID控制器（仪表）已经很多，产品已工程实际中到了广泛应用，有各种各样PID控制器产品，各大公司均开发了具有PID参数自整定功能智能调节器（intelligent regulator），其中PID控制器参数自动调整是智能化调整或自校正、自适应算法来实现。

有利用PID控制实现压力、温度、流量、液位控制器，能实现PID控制功能可编程控制器（PLC），还有可实现PID控制PC系统等等。

可编程控制器（PLC）是利用其闭环控制模块来实现PID控制，而可编程控制器（PLC）可以直接与ControlNet相连，如RockwellPLC-5等。

还有可以实现PID 控制功能控制器，如Rockwell Logix产品系列，它可以直接与ControlNet相连，利用网络来实现其远程控制功能。

1、开环控制系统开环控制系统（open-loop control system）是指被控对象输出（被控制量）对控制器（controller）输出没有影响。
