10kV预装式变电站（地埋变）标准技术标书（贵州版）编号：2011060520210542中国南方电网有限责任公司2011年06月中国南方电网有限责任公司10kV预装式变电站（地埋变）标准技术标书（贵州版）目录1总则 (1)2工作范围 (1)2.1 工程概况 (1)2.2 范围和界限 (1)2.3 服务范围 (1)3 应遵循的主要标准 (2)4使用条件 (3)4.1 正常使用条件 (3)4.2 特殊使用条件 (4)5技术要求 (4)5.1 基本参数 (4)5.2设计与结构要求 (11)5.3专业接口要求 (20)6试验 (24)7 产品对环境的影响 (25)8 企业VI标识 (25)9 技术文件要求 (25)10 监造、包装、运输、安装及质量保证 (26)10.1监造 (26)10.2包装 (26)10.3运输 (26)10.4安装指导 (27)10.5质量保证 (27)11 设备技术参数和性能要求响应表 (27)12 备品备件及专用工具 (30)12.1必备的备品备件、专用工具和仪器仪表 (30)12.2 推荐的备品备件、专用工具和仪器仪表 (30)13 主要元器件来源 (30)14 LCC数据文件 (31)15 技术差异表 (32)16 卖方需说明的其他问题 (32)1总则1.1 本招标技术文件适用于中国南方电网公司电网建设工程项目采购的10kV预装式变电站（地埋变），它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备招标技术文件提出的是最低限度的技术要求。

凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，卖方应按相应标准的条文进行设备设计、制造、试验和安装。

对国家有关安全、环保等强制性标准，必须满足其要求。

1.3 如果卖方没有以书面形式对本招标技术文件的条文提出异议，则意味着卖方提供的设备完全符合本招标技术文件的要求。

如有异议，不管是多么微小，都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。

1.4 本招标技术文件所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

1.5 本招标技术文件经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.6 本招标技术文件未尽事宜，由买、卖双方协商确定。

1.7 卖方在应标技术文件中应如实反映应标产品与本招标技术文件的技术差异。

如果卖方没有提出技术差异，而在执行合同的过程中，买方发现卖方提供的产品与其应标招标技术文件的条文存在差异，买方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。

1.8 卖方应在应标准配置进行报价，如发现二者有矛盾之标技术部分按本招标技术文件的要求如实详细的填写应标设备的标准配置表，并在应标商务部分按此处，将对评标工作有不同程度的影响。

1.9 卖方应充分理解本招标技术文件并按本招标技术文件的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本招标技术文件的要求，则认为应标不严肃，在评标时将有不同程度的扣分。

1.10 标注“考★”的条款为关键条款，作为评标时打分的重点参。

2工作范围2.1 范和界限(1) 本标书适应于所供10kV预装式变电站（地埋变）及其附属设备的设计、制造、装配、工厂试验、交付、现场安装和试验的指导、监督以及试运行工作。

(2) 现场安装和试验在卖方的技术指导和监督下由买方完成。

(3）本标书未说明，但又与设计、制造、装配、试验、运输、包装、保管、安装和运行维护有关的技术要求，按条款3所规定的有关标准执行。

2.2 服务范围(1) 卖方应按本标书的要求提供全新的、合格的10kV预装式变电站（地埋变）及其附属设备、备品备件、专用工具和仪器。

卖方所提供的组件或附件如需向第三方外购时，卖方应对质量向买方负责，并提供相应出厂和验收证明。

（2）供货范围一览表卖方提供的10kV预装式变电站（地埋变）的具体规格见表2.1：供货范围及设备需求一览表。

卖方应如实填写“卖方保证”栏。

表2.1供货范围及设备需求一览表(3) 工厂试验由卖方在生产厂内完成, 但应有买方代表参加, 参加工厂验收的人数及天数等规定详见标书商务部分。

(4) 现场安装和试验在卖方的技术指导下由买方完成, 卖方协助买方按标准检查安装质量, 处理调试投运过程中出现的问题，并提供备品、备件，做好销售服务工作。

卖方应选派有经验的技术人员，对安装和运行人员免费培训。

安装督导的工作范围及人数和天数等规定详见标书商务部分。

(5) 卖方应协助买方解决设备运行中出现的问题。

(6) 设计联络会议的地点及买方参加人员的人数和天数等规定详见标书商务部分。

3应遵循的主要标准除本标书特殊规定外, 卖方所提供的设备均按规定的标准和规程的最新版本进行设计、制造、试验和安装。

如果这些标准内容有矛盾时, 应按最高标准的条款执行或按双方商定的标准执行。

如果卖方选用本标书规定以外的标准时, 则需提交这种替换标准供审查和分析。

仅在卖方已证明替换标准相当或优于标书规定的标准, 并从买方处获得书面的认可才能使用。

提交供审查的标准应为中文或英文版本。

主要引用标准如下：GB 1094 电力变压器GB/T 6451 三相油浸式电力变压器技术参数和要求GB 3096 声环境质量标准GB 3906 3.6kV～40.5kV交流金属封闭开关设备和控制设备GB 7251 低压成套开关设备和控制设备GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB/T 14048 低压开关设备和控制设备DL/T 404 3.6kV～40.5kV交流金属封闭开关设备和控制设备DL/T 448 电能计量装置技术管理规程DL/T 537 高压/低压预装箱式变电站选用导则DL/T 621 交流电气装置的接地JB/T 10088 6kV～500kV级电力变压器声级JB/T 10318 油浸式非晶合金铁心配电变压器技术参数和要求SD 318 高压开关柜闭锁装置技术条件Q/CSG 11624 配电变压器能效标准及技术经济评价导则JB/T 3837 变压器类产品型号编制方法JB/T 10544 地下式变压器JB/T 3837 变压器类产品型号编制方法南方电网公司10kV箱式固定充气式交流金属封闭开关设备技术规范南方电网公司10kV配电变压器技术规范南方电网公司10kV预装式变电站技术规范4★使用条件本设备标书要采购的10kV预装式变电站（地埋变），投标方应保证对所提供的设备不仅满足本标书要求的技术条款要求，而且还应对在实际安装地点的外部条件（正常使用条件及特殊使用条件）下的相关性能参数进行校验、核对，使所供设备满足实际外部条件要求及全工况运行要求。

4.1 正常使用条件4.1.1周围环境温度a)最高温度：+40℃b)最高月平均气温：+30℃c)最高年平均气温：+20℃d)最低气温：-25℃4.1.2海拔高度：≤1500m4.1.3环境相对湿度(在25℃时)a)日平均值： 95%b)月平均值： 90%4.1.4地震烈度：Ⅷ度4.1.5覆冰厚度： 10mm4.1.6安装地点：户外4.1.7污秽等级：不低于Ⅲ级4.2 特殊使用条件4.2.1投标方应对正常使用条件之外的特殊使用条件涉及的相关事项，在询价和订货时特别说明。

4.2.2 特殊环境条件下，变压器还应符合以下规定：4.2.2.1 在较高环境温度或高海拔环境下的温升和冷却：变压器按GB 1094.2 的规定。

4.2.2.2 在高海拔环境下的外绝缘：变压器按GB 1094.3 的规定。

4.2.3 特殊环境条件下，高压开关设备和控制设备还应符合GB/T 11022的相关规定。

4.2.4 特殊环境条件下，低压开关设备和控制设备还应符合GB/T 14048和GB 7151.1的相关规定。

5★技术要求5.1 基本参数预装式变电站（地埋变）的技术参数除应满足国家和行业相关标准外，还应满足下表5.1要求。

表5.1-1 技术参数表（续表）注1:低压功能单元的热稳定电流（额定短时耐受电流）应为50 kA；低压功能单元额定热稳定时间：1s。

注2:低压功能单元的额定短路接通能力（用最大预期峰值电流表示）应不小于其额定极限短路分断能力（Icu 用预期分断电流表示）乘以系数n，系数n见表如下：表5.1-2注明：额定短路分断能力要求断路器在对应于规定的试验电压的工频恢复电压下应能分断小于和等于相当于额定能力的任何电流值，且功率因数不低于上表的规定。

表5.1-3 S11型地下式变压器技术参数表注1：对于额定容量为500kVA 及以下的变压器，表中斜线上方的负载损耗值适用于Dyn11 联结组，斜线下方的负载损耗值适用于Yyn0 联结组；空载损耗实测值允许偏差应在3%以内，负载损耗实测值允许偏差应在5%以内，总损耗实测值允许偏差应在4%以内，空载电流实测值允许偏差+30%以内，短路阻抗实测值允许偏差±10%以内；噪声水平按国家标准《6kV～500 kV级电力变压器声级》(JB/T 10088)规定值(声功率级值)，因在实际使用(测量)中多使用声压级，上表也提供声压级的数值。

《声环境质量标准》(GB 3096)内数值为声压级。

损耗按南方电网公司《配电变压器能效标准及技术经济评价导则》（Q/CSG 11624）的要求。

第8 页/ 共33页表5.1-4 S13型地下式变压器技术参数表注1：对于额定容量为500kVA 及以下的变压器，表中斜线上方的负载损耗值适用于Dyn11 联结组，斜线下方的负载损耗值适用于Yyn0 联结组；空载损耗实测值应在3%以内，负载损耗实测值允许偏差应在5%以内，总损耗实测值允许偏差应在4%以内，空载电流实测值允许偏差+30%以内，短路阻抗实测值允许偏差±10%以内；噪声水平按国家标准《6kV～500 kV级电力变压器声级》(JB/T 10088)规定值(声功率级值)，因在实际使用(测量)中多使用声压级，上表也提供声压级的数值。

《声环境质量标准》(GB 3096)内数值为声压级。

损耗按南方电网公司《配电变压器能效标准及技术经济评价导则》（Q/CSG 11624）的要求。

表5.1-5 SH15型地下式变压器技术参数注1：空载损耗实测值允许偏差应在3%以内，负载损耗实测值允许偏差应在5%以内，总损耗实测值允许偏差应在4%以内，空载电流实测值允许偏差+30%以内，短路阻抗实测值允许偏差±10%以内；噪声水平按国家标准《6kV～500 kV级电力变压器声级》(JB/T 10088)规定值(声功率级值)，因在实际使用(测量)中多使用声压级，上表也提供声压级的数值。

合集下载

10kV箱式变电站技术规范书

10kV箱式变电站技术规范书

10kV箱式变电站技术规范书1. 引言本文档旨在提供关于10kV箱式变电站的技术规范，包括设计、制造、安装和运维等方面的要求。

10kV箱式变电站作为电力系统中的重要设备，承担着电能转换和配电的重要任务。

标准化的技术规范将有助于确保箱式变电站的可靠性、安全性和高效性。

2. 设计要求2.1. 外观设计箱式变电站的外观设计应符合美学要求，整体结构紧凑，外形美观大方。

外观颜色应选用耐候性好的涂层材料，以保证长期使用不褪色和脱落。

2.2. 结构设计箱式变电站的结构设计应满足以下要求： - 所有组件和设备应紧凑排列，以便于运输、安装和维修。

- 结构稳固，能够承受外部环境的振动、风力和地震等影响。

- 箱体材料使用防腐蚀、绝缘和耐火材料。

2.3. 内部布置箱式变电站的内部布置应满足以下要求： - 各组件和设备按照标准布局，并考虑维修和检修的便利性。

- 电器设备与其他设备之间的间隔和保护措施要符合相关电气安全标准。

- 电气连线应牢固可靠，且易于观察和调试。

3. 制造要求3.1. 材料选用制造箱式变电站所使用的材料应符合以下要求： - 钢板：选用耐腐蚀性能好的冷轧钢板，厚度符合设计要求。

- 绝缘材料：绝缘材料应符合国家和行业的标准要求，具有良好的绝缘性能和耐候性。

- 电器配件：选用知名品牌的电器配件，确保其质量和可靠性。

3.2. 制造工艺制造箱式变电站的工艺应满足以下要求： - 箱体结构的制造应采用焊接、铆接或螺栓连接等工艺，确保结构的牢固性和稳定性。

- 内部布线和连接的加工应精确、牢固，保证电气性能的可靠性。

3.3. 质量控制制造过程中应采取严格的质量控制措施，包括检测、测试和记录等，以确保箱式变电站的质量符合设计要求和标准。

4. 安装要求4.1. 设备安装箱式变电站的设备安装应满足以下要求： - 安装过程应符合相关的安全规范，确保安装人员和设备的安全。

- 设备安装位置的选择应符合设计要求和标准，在避免阻挡和干扰的前提下，尽量达到紧凑布局。

10千伏高压低压预装式变电站标准化设计方案(2020版)

10千伏高压低压预装式变电站标准化设计方案(2020版)

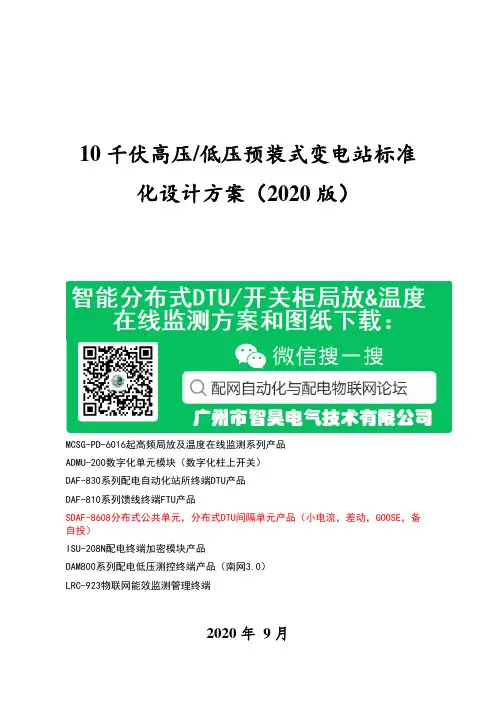

10 千伏高压/低压预装式变电站标准化设计方案（2020 版）MCSG-PD-6016起高频局放及温度在线监测系列产品ADMU-200数字化单元模块（数字化柱上开关）DAF-830系列配电自动化站所终端DTU产品DAF-810系列馈线终端FTU产品SDAF-8608分布式公共单元，分布式DTU间隔单元产品（小电流，差动，GOOSE，备自投）ISU-208N配电终端加密模块产品DAM800系列配电低压测控终端产品（南网3.0）LRC-923物联网能效监测管理终端2020 年9 月10 千伏高压/低压预装式变电站标准化设计方案（2020 版）目录前言 (1)1主要技术参数 (2)1.1系统情况 (2)1.2主变压器容量 (2)1.3进出线规模 (2)1.4设备短路电流水平 (2)1.5无功补偿装置 (2)1.6箱变外壳级别 (2)1.7噪声 (2)1.8箱变通风散热方式 (2)1.9箱变外壳防护等级 (3)1.10内部电弧级别 (3)1.11使用条件 (3)2标准型箱式变电站 (4)2.1典型结构方案 (4)2.1.1环网型低计 (4)2.1.2终端型低计 (7)2.2布置类型 (9)2.3高压柜 (9)2.3.1标准型箱式变电站中环网柜组合方案 (9)2.3.2定制要求 (9)2.4变压器 (10)2.4.1变压器形式 (10)2.4.2额定容量 (10)2.5低压部分 (10)2.5.1自动化终端（如有）类型及安装方式 (10)2.5.2低压元件安装方式 (10)2.5.3低压侧电流电压表 (10)2.5.4低压侧主母线 (10)2.5.5低压侧主进断路器 (10)2.5.6计量方式 (10)2.5.7低压侧CT (10)2.5.8计量表安装位置 (11)2.5.9低压出线路数及额定电流 (11)2.5.10低压侧出线断路器 (11)2.5.11低压侧中性线和保护线 (11)2.5.12无功补偿总开关 (11)2.5.13无功补偿装置及补偿容量 (12)2.6变压器至高低压柜连接形式 (12)2.7箱变外形 (12)2.7.1箱体外形 (12)2.7.2低压柜 (13)2.7.3顶盖外形 (15)2.7.4开门所需空间 (15)2.7.5变压器网门 (15)2.8高低压电缆孔 (15)2.9 接地 (16)2.10 整体起吊方式 (16)3紧凑型箱式变电站 (17)3.1典型结构方案 (17)3.1.1环网型低计 (17)3.1.2终端型低计 (21)3.2布置类型 (23)3.3高压柜 (24)3.3.1紧凑型箱式变电站中环网柜组合方案 (24)3.3.2定制要求 (24)3.4变压器 (24)3.4.1变压器形式 (24)3.4.2额定容量 (24)3.5低压部分 (24)3.5.1自动化室 (24)3.5.2通信类型（如有）及安装方式 (25)3.5.3电量采集类型及安装方式 (25)3.5.4低压元件安装方式 (25)3.5.5低压侧电流电压表 (25)3.5.6低压侧主母线 (25)3.5.7计量方式 (25)3.5.8低压侧CT (25)3.5.9低压出线路数及额定电流 (25)3.5.10低压侧出线断路器 (26)3.5.11低压侧中性线和保护线 (26)3.5.12无功补偿总开关 (26)3.5.13无功补偿装置及补偿容量 (26)3.6变压器至高低压柜连接形式 (26)3.7箱变外形 (26)3.7.1箱体外形 (26)3.7.2低压柜 (28)3.7.3顶盖外形 (30)3.7.4开门所需空间 (30)3.7.5变压器网门 (30)3.8高低压电缆孔 (30)3.9 接地 (31)3.10 整体起吊方式 (31)4替代型箱式变电站 (32)4.1替代方案一 (34)4.1.1典型结构方案 (34)4.1.2布置类型 (35)4.1.3高压柜 (36)4.1.4变压器 (37)4.1.5低压部分 (37)4.1.6变压器至高低压柜连接形式 (39)4.1.7箱变外形 (39)4.1.8高低压电缆孔 (41)4.2替代方案二 (42)4.2.1典型结构方案 (42)4.2.2布置类型 (43)4.2.3高压柜 (44)4.2.4变压器 (45)4.2.5低压部分 (45)4.2.6变压器至高低压柜连接形式 (46)4.2.7箱变外形 (47)4.2.8高低压电缆孔 (50)4.3替代方案三 (50)4.3.1典型结构方案 (50)4.3.2布置类型 (51)4.3.3高压柜 (52)4.3.4变压器 (52)4.3.5低压部分 (52)4.3.6变压器至高低压柜连接形式 (54)4.3.7箱变外形 (54)4.3.8高低压电缆孔 (56)4.4 接地 (57)4.5 整体起吊方式 (57)5箱变外壳及要求 (58)5.1箱体颜色 (58)5.2箱体材料 (58)5.3外露标准部件材质 (58)5.4防凝露措施 (58)5.5外壳防腐措施 (59)5.6外壳防尘措施 (59)5.7外壳隔热措施 (59)前言按照公司“1135”配网运行服务管理要求，提高设备选型标准，健全质量控制体系，提升配电网设备耐用性，突出设备好的核心，依据安全可靠、坚固耐用、标准统一、通用互换的原则，全面推进配电设备标准化工作。
