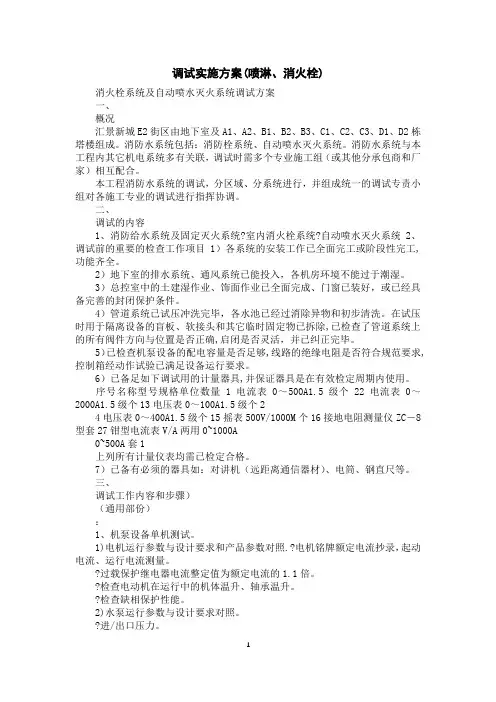

调试实施方案(喷淋、消火栓)消火栓系统及自动喷水灭火系统调试方案一、概况汇景新城E2街区由地下室及A1、A2、B1、B2、B3、C1、C2、C3、D1、D2栋塔楼组成。

消防水系统包括：消防栓系统、自动喷水灭火系统。

消防水系统与本工程内其它机电系统多有关联，调试时需多个专业施工组（或其他分承包商和厂家）相互配合。

本工程消防水系统的调试，分区域、分系统进行，并组成统一的调试专责小组对各施工专业的调试进行指挥协调。

二、调试的内容1、消防给水系统及固定灭火系统?室内消火栓系统?自动喷水灭火系统2、调试前的重要的检查工作项目1）各系统的安装工作已全面完工或阶段性完工,功能齐全。

2）地下室的排水系统、通风系统已能投入，各机房环境不能过于潮湿。

3）总控室中的土建湿作业、饰面作业已全面完成、门窗已装好，或已经具备完善的封闭保护条件。

4）管道系统已试压冲洗完毕，各水池已经过消除异物和初步清洗。

在试压时用于隔离设备的盲板、软接头和其它临时固定物已拆除,已检查了管道系统上的所有阀件方向与位置是否正确,启闭是否灵活，并已纠正完毕。

5）已检查机泵设备的配电容量是否足够,线路的绝缘电阻是否符合规范要求,控制箱经动作试验已满足设备运行要求。

6）已备足如下调试用的计量器具,并保证器具是在有效检定周期内使用。

序号名称型号规格单位数量1电流表0～500A1.5级个22电流表0～2000A1.5级个13电压表0～100A1.5级个24电压表0～400A1.5级个15摇表500V/1000M个16接地电阻测量仪ZC－8型套27钳型电流表V/A两用0~1000A0~500A套1上列所有计量仪表均需已检定合格。

7）已备有必须的器具如：对讲机（远距离通信器材）、电筒、钢直尺等。

三、调试工作内容和步骤）（通用部份）：1、机泵设备单机测试。

1)电机运行参数与设计要求和产品参数对照.?电机铭牌额定电流抄录，起动电流、运行电流测量。

?过载保护继电器电流整定值为额定电流的1.1倍。

——方案计划参考范本——消火栓系统安装调试与检测验收______年______月______日____________________部门消火栓系统的安装调试、检测验收包括室、内外消火栓的施工、安装、系统检测、验收等内容。

供水设施及其附属管道的安装、调试和检测、验收，参见本篇第二章第三节内容。

一、室外消火栓的安装调试与检测验收（一）施工安装1.安装准备（1）认真熟悉图纸，结合现场情况复核管道的坐标、标高是否位置得当，如有问题，及时与设计人员研究解决，图3-3-3-1；（2）检查预留及预埋是否正确，临时剔凿应与设计工建协调好；（3）检查设备材料是否符合设计要求和质量标准；（4）安排合理的施工顺序、避免工种交叉作业干扰，影响施工。

2.管道安装（1）管道安装应根据设计要求使用管材，按压力要求选用管材；（2）管道在焊接前应清除接口处的浮锈、污垢及油脂；（3）室外消火栓安装前，管件内外壁均涂沥青冷底子油两遍，外壁需另回热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油两遍，外壁需另加热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油两遍，外壁需另加热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油及热沥青两遍，并用沥青麻布包严，消火栓井内铁件也应涂热沥青防腐。

图3-3-3-1 室外地上消火栓的安装3.栓体安装消火栓安装按国标01S201要求进行。

消火栓安装位于人行道沿上1.0m处，采用钢制双盘短管调整高度，做内外防腐。

室外地上式消火栓安装时，消火栓顶距地面高为0.64m，立管应垂直、稳固、控制阀门井距消火栓不应超过2.5m，消火栓弯管底部应设支墩或支座。

室外地下式消火栓应安装在消火栓井内，消火栓井一般用MU7.5红砖、M7.5水泥砂浆砌筑。

消火栓井内径不应小于1m。

井内应设爬梯以方便阀门的维修。

消火栓与主管连接的三通或弯头下部位应带底座，坻座时应设混凝土支墩，支墩与三通，弯头底部用M7.5水泥砂浆抹成八字托座。

消火栓系统安装调试与检测验收范本消火栓系统是建筑物和公共场所消防设施的重要组成部分，确保了火灾发生时及时、有效地进行灭火。

为了保证消火栓系统的正常运行，安装、调试和检测验收工作至关重要。

本文将为大家提供一份消火栓系统安装调试与检测验收的范本，详细介绍了各项工作的步骤和要点。

一、安装前准备工作1. 仔细查阅相关设计文件，了解消火栓系统的布置、管道走向和安装位置。

2. 确保所需材料及工具齐全，并对其进行检查和试验，确保质量合格。

3. 依照设计文件确定消火栓系统的管道布置，进行现场测量并标记。

二、安装工作1. 根据设计要求，布置并固定消火栓水源配管，保证水流畅通。

2. 安装消火栓箱体，确保其完整、牢固。

3. 按照设计要求进行消火栓系统的管道铺设与连接，包括主干管、分支管和喷头，确保连接处牢固、密封。

4. 安装适配器、压力表和阀门等附件，确保其准确度和可靠性。

5. 对消火栓系统进行压力测试，确保工作压力符合设计要求。

三、调试工作1. 打开主控阀门，检查消火栓系统的各项设备是否正常启动，是否有异常噪音。

2. 确认消火栓系统的水源和供水能力，确保消火栓系统能够正常供水并提供足够的灭火水压。

3. 对各栋建筑物的消火栓系统进行逐栋测试，检查各消火栓箱体的开启是否畅通，喷头的喷射范围是否符合设计要求。

4. 对系统进行连续工作测试，观察系统稳定性和水压变化情况。

5. 对消火栓系统的灭火效果进行测试评估，确保系统能够有效灭火并满足消防要求。

四、检测验收工作1. 对消火栓系统的管道连接、附件安装、喷头布置和水压等进行综合检测，确保符合相关规范和要求。

2. 检查系统运行记录和测试数据是否齐全、准确。

3. 进行系统性能评估，如供水能力、水压稳定性、喷头喷射范围等是否满足设计要求。

4. 检查消火栓箱体和消火栓系统的各项标志和标牌是否清晰、正确。

5. 编写消火栓系统安装调试与检测验收报告，明确系统存在的问题和改进意见。

以上是消火栓系统安装调试与检测验收的范本，通过逐步进行安装、调试和检测验收的工作，能够确保消火栓系统的正常运行，并提供有效的灭火保障。

给排水及消防系统调试要求2.1单机调试2.1.1电动蝶阀7号线电动蝶阀控制方式为开关量控制，具有手轮操作和自动切换开关，并有电动和手动自锁装置，一体化的开关旋钮和就地/远控/停止旋钮，可远程控制并反馈动作状态信号。

2.1.1.1调试前检查（1）阀门安装情况是否与设计一致（如位置、方向、口径、公称压力等）；（2）检查阀门与管道的连接情况是否紧密；（3）对照接线图检查电动执行器的电源线路、信号回路接线是否正确；所有设备和线路的绝缘测试结果在正常范围（需提供测试记录）。

2.1.1.2调试（1）将手自动切换开关切换到手动（必须切换到位）；（2）用手轮操作阀门的开启、关闭，阀门应灵活，手动及电动开启、关闭均能到位，阀位指示应正确；（3）阀门关闭时没有跑、冒、滴、漏。

2.1.2消防水泵消防泵组采用XBD型立式水泵，消火栓水泵（含电机）一用（或两用）一备，部分配备稳压泵2台，一用一备，配套稳压罐1个，消防水泵控制柜1台。

2.1.2.1调试前检查（1）控制柜在出厂时已经进行过带载试验，在调试前应先检查柜内元件有无损坏或脱落，接线有无松动。

以防在运输及安装过程中难免会发生元器件损坏或脱落的现象。

（2）检查电源、电机是否与设备正确连接，接地线连接是否可靠；所有设备和线路的绝缘测试结果在正常范围（需提供测试记录）。

（3）检查各水泵、电机的电气性能是否正常，用兆欧表测量电机相间及对地是否绝缘；对于直接启动的电机可用兆欧表检查每相对地绝缘电阻，看是否有相线接地或者相线与接线接颠倒的情况；对于星角启动的电机要检查每个端子对地电阻是否大于0.3兆欧；检查电机接线盒中的连接片是否已经拆除，检查U1、V1、W1任意两端子电阻，看是否有导通现象，U2、V2、W2任意两端子之间是否有导通现象，若导通则需进一步检查电机连接片是否没有拆除，或者电机电缆、电机绕组是否有接地、短路现象。

（4）检查各水泵、电机的机械性能是否正常，水泵能否手动盘动，是否进行了排气处理；（5）确认电接点压力表、电磁泄压阀等按照图纸正确接线；（6）确认管路符合运行条件，将相应的阀门打开并检查各阀门的工况是否良好，对于大功率设备，试运转时可先将出水阀门关小，起动完毕后再逐渐打开阀门，可以有效降低起动电流。
