【CN110344072A】氢气供给系统【专利】

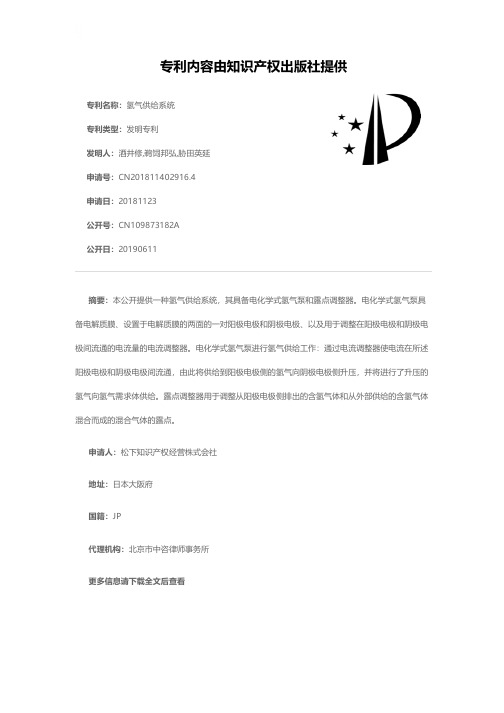

专利名称：氢气供给系统
专利类型：发明专利
发明人：酒井修,鹈饲邦弘,胁田英延申请号：CN201811402916.4
申请日：20181123
公开号：CN109873182A
公开日：
20190611
专利内容由知识产权出版社提供
摘要：本公开提供一种氢气供给系统，其具备电化学式氢气泵和露点调整器。

电化学式氢气泵具备电解质膜、设置于电解质膜的两面的一对阳极电极和阴极电极、以及用于调整在阳极电极和阴极电极间流通的电流量的电流调整器。

电化学式氢气泵进行氢气供给工作：通过电流调整器使电流在所述阳极电极和阴极电极间流通，由此将供给到阳极电极侧的氢气向阴极电极侧升压，并将进行了升压的氢气向氢气需求体供给。

露点调整器用于调整从阳极电极侧排出的含氢气体和从外部供给的含氢气体混合而成的混合气体的露点。

申请人：松下知识产权经营株式会社
地址：日本大阪府
国籍：JP
代理机构：北京市中咨律师事务所
更多信息请下载全文后查看。

专利名称：一种用于海上小型堆的氢气供应系统专利类型：发明专利
发明人：张霖,曾浩,葛董修,赵训兵,钱建华,赵剑刚申请号：CN201910368879.8
申请日：20190505
公开号：CN110145687A
公开日：
20190820
专利内容由知识产权出版社提供
摘要：本发明提供一种用于海上小型堆的氢气供应系统，所述系统包括氢气存储单元、第一级减压单元、泄露监测单元、第二级减压单元和排放单元，其中所述氢气存储单元通过管道与所述第一级减压单元连接，所述第一级减压单元通过管道与所述泄露监测单元连接，所述泄露监测单元通过管道与所述第二级减压单元连接，所述氢气存储单元、所述第一级减压单元、所述泄露监测单元、所述第二级减压单元均与所述排放单元连接。

本发明通过本系统，解决了现有的现有氢气存储过程中存在安全问题，以及合适气压的氢气供应问题。

申请人：中广核研究院有限公司,中国广核集团有限公司,中国广核电力股份有限公司
地址：518000 广东省深圳市福田区上步中路西深圳科技大厦15层(1502-1504、1506)
国籍：CN
代理机构：深圳汇智容达专利商标事务所(普通合伙)
更多信息请下载全文后查看。

专利名称：用于内燃机的按需产生氢气的氢气补充系统专利类型：发明专利
发明人：唐纳德·沃德·欧文斯
申请号：CN201180073179.8
申请日：20110930
公开号：CN103764989A
公开日：
20140430
专利内容由知识产权出版社提供
摘要：提供一种按需生产的便携式氢气产生系统（1），用于生产氢气并将氢气作为燃料补充剂注入内燃机（32），尤其是车辆（31）的内燃机（32）的进气口。

氢气与氧气通过燃料电池在低温低压下由供应箱（6）中的水生产。

氢气与氧气被送回供应箱（6）以用于分配和水保存。

上述气体由箱（6）中的隔板（17）和箱（6）中的水面保持分离。

在汽油发动机（32）的情况下，氢气被引到发动机（32）的进气口（38），而氧气排放到大气中。

该装置（1）可选地由车辆电池（33）、独立电池、内燃机（32）的废热或太阳能提供动力。

该系统（1）采用了允许对该装置（1）提供动力的真空开关（35）或其他发动机传感器，由此仅在发动机处于运转时产生氢气。

因此，随着氢气产生，它立即被发动机（32）消耗。

没有氢气储存在车辆（31）上、车辆内或车辆周围。

申请人：唐纳德·沃德·欧文斯
地址：美国加利福尼亚州
国籍：US
代理机构：北京派特恩知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。

(10)申请公布号 CN 101958423 A(43)申请公布日 2011.01.26C N 101958423 A*CN101958423A*(21)申请号 201010293004.5(22)申请日 2010.09.25H01M 8/04(2006.01)H01M 8/06(2006.01)(71)申请人华为技术有限公司地址518129 广东省深圳市龙岗区坂田华为总部办公楼(72)发明人王兴杰 吴海军(74)专利代理机构深圳市深佳知识产权代理事务所(普通合伙) 44285代理人彭愿洁李文红(54)发明名称供氢系统、氢气供应系统及方法以及氢燃料电池系统(57)摘要本发明实施例公开了供氢系统、氢气供应系统及方法以及氢燃料电池系统，以解决在氢气补给中，因需更换储氢容器而造成的不便。

上述供氢系统包括储氢单元和输氢单元，与所述储氢单元相连接的充装设备，所述充装设备包括与外部加注设备相匹配的充装口。

可以看出，当需要补给氢气时，本发明实施例所提供的技术方案可利用外部加注设备通过充装口向储氢单元中的储氢容器进行氢气加注。

整个加注期间无须更换储氢容器，这使得氢气在集中补给过程变得方便快捷。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书 1 页 说明书 10 页 附图 8 页1.一种供氢系统，包括储氢单元和输氢单元，其特征在于，还包括与所述储氢单元相连接的充装设备，所述充装设备包括与外部加注设备相匹配的充装口。

2.如权利要求1所述的系统，其特征在于，还包括连接所述充装设备和所述储氢单元的单向阀，所述单向阀沿所述充装设备向所述储氢单元方向导通。

3.如权利要求2所述的系统，其特征在于，所述充装设备还包括与所述充装口相连通的缓冲室，所述缓冲室与所述单向阀相连接。

4.如权利要求3所述的系统，其特征在于，所述储氢单元包括储氢容器，所述单向阀与所述储氢容器相连接。

5.如权利要求4所述的系统，其特征在于，所述储氢单元还包括与所述储氢容器相连通的高压汇流排，所述单向阀通过所述高压汇流排与所述储氢容器相连接。
