专项施工方案(顶管深基坑定稿)1一、编制依据1.合肥市十里河污水管道工程施工招标文件、施工图及清单文件;2.《十五里河综合治理工程(312国道~繁华大道段)工程地质勘探报告》;3.《建筑地基基础工程施工质量验收规范》gb50202-2002;4.《建筑基坑支护技术规范》jgj120-99;5.《给水排水管道工程施工及验收规范》(gb50268-2022);6.《合肥市给排水工程顶管施工技术规程》(cecs246:2022);7、国家建筑标准设计04S516《混凝土排水管基础及接口》;8.我公司编制的工程质量保证手册和质量体系程序文件;9.《顶管施工法钢筋混凝土排水管》(JC/t640-1996);10.现场踏勘资料、标前答疑和招标文件;11.在施工现场获得的相关资料;项目建设相关单位:建设单位:合肥市重点工程建设管理局设计单位:安徽省水利水电勘测设计院合肥市市政设计院有限公司施工单位:安徽宏志建设工程有限责任公司监理单位:合肥工大建设监理有限责任公司质量监督单位:合肥市水利工程质量监督站二、项目概述我单位承建的合肥市十五里河沿河污水管工程,本次设计十五里河沿河污水管是结合十五里河河道平面线形调整,废除312国道~繁华大道段现状污水管,沿规划十五里河左岸敷设一道d1600污水管承接上游污水向南至繁华大道,污水最终排入十五里河污水处理厂。
本次施工的d1600‘f’型污水管机械顶管长一834米,明挖140米,全长974米。
其中污1#~污9#、污11#~污13#采用机械顶管施工方式;污9#~污11#采用开挖施工方式。
经过现场实际勘察结合我单位机械顶管设备功能,将工作井、接收井优化布置为:3#、7#、13#共计3座工作井;1#、5#、9#、11#、15#共计5座接收井;检查井合计15座,井底高程详见附图5。
三、场地地质1、地质特性情况(1)、地形地貌工程区地貌以岗地为主,地势西北高东南低,地面高程一般在13~24m,地形起伏不大。
合肥市高新区创新大道(长江西路〜望江西路)顶管及深基坑专项施工方案一、编制依据 1. 合肥市高新区创新大道(长江西路〜望江西路)顶管工程招标文件;2.《给水排水管道工程施工及验收规范》(GB50268-2008);3.《给水排水工程构筑物结构设计规范》(GB50069-2002);4.《给水排水工程管道物结构设计规范》(GB50332-2002);5.《顶进施工法用钢筋混凝土排水管》(JC/T640-2010);6.《给水排水工程顶管技术规程》(CECS 246: 2008)7.《合肥市城镇检查井技术导则》(合建【2010】94 号);8.我公司编制的《工程质量保证手册》、《质量体系程序文件》;9.现场踏勘资料、标前答疑及投标文件;10.施工现场所获得的有关资料工程建设相关单位:建设单位:合肥高新诚创建设投资有限公司设计单位:厦门市市政工程设计院施工单位:合肥市市政工程集团有限公司监理单位:安徽省志成建设工程咨询股份有限公司二、工程概况 2.1工程简介.本次实施的工程内容合肥高新区创新大道(长江西路〜望江西路)新建污水管道顶管,位于道路绿线内,距离道路中心线36~46 米。
其中W1 〜W37 位于创新大道西侧,W38〜W78 于创新大道东侧,d800 顶管长4217m,顶管管材采用d800 F型钢承口钢筋混凝土皿级管(带注浆孔),直埋管长4m,管材采用d500H钢筋砼承插管。
按1 / 52 图纸设计要求,顶管工作井、接收井全部采用沉井方式支护。
顶管工作井、接收井采用沉井施工,共34座,管道顶进完工后改造作为检查井,另砌44 座倒挂井作检查井,总计78 座检查井。
2.2 工程地质及环境1 、地形、地貌拟改建污水工程位于创新大道东西两侧, 南北走向, 地形整体北高南低,总长约2.1km。
西侧高程自42.76—56.8m,最大高差14.04m;东侧高程自42.85—54.81m,最大高差11.96m。
顶管基坑专项施工方案一、前言顶管基坑是一种常见的地下工程施工方式,适用于城市区域内的道路、铁路、地铁等场所。
它是一种快速、高效、节约土地资源的施工方法。
本文档旨在制定一套顶管基坑施工方案,确保施工安全和效率。
二、方案目标本施工方案的目标如下:1.高度重视施工安全,确保施工人员的人身安全。
2.提高施工效率,减少施工周期。
3.保护环境,减少对周边区域的影响。
4.保证工程质量,达到设计要求。
三、施工准备1.对工程现场进行详细的勘察和测量,了解地质情况、地下管线走向等。
2.制定合理的工作计划,明确每个施工阶段的时间要求和任务。
四、施工步骤1. 地面标志在工程现场周围的地表上标注出地下管线的走向和位置,以确保施工期间不会对其造成损坏。
2. 地下施工准备1.使用挖掘机、钻机等土方机械进行现场开挖,确保挖掘范围和深度符合设计要求。
2.在开挖地面上搭建合适的支护结构,以防止土体坍塌。
3. 顶管施工1.钻探机械通过钻孔将顶管运入地下,确保顶管的位置和走向准确无误。
2.顶管连接和固定,确保连接紧密、牢固。
3.顶管的推进,使用顶管推进机械将顶管顺利推进到预定位置。
4.检查顶管的水平度和纵向坡度,确保符合设计要求。
4. 回填和恢复1.将挖掘的土方回填到顶管上方,恢复地面平整。
2.清理工程现场,保持周边环境的清洁和整洁。
五、施工安全措施1.在施工现场周围设置明显的警示标志,提醒行人和车辆注意安全。
2.施工人员必须穿戴符合要求的安全装备,包括安全帽、安全鞋、防护眼镜等。
3.严格按照操作规程进行施工,禁止擅自改变施工方式。
4.施工过程中需有专人进行监控和指导,确保施工安全。
六、质量控制1.施工过程中进行严格的质量检查,确保顶管的安装质量和位置准确无误。
2.施工完成后进行工程验收,确保工程质量符合设计要求。
七、环境保护1.控制施工噪音和振动,避免对周边居民和环境造成干扰。
2.施工过程中注意防止土壤、水源等污染。
3.施工完成后进行周边环境的清理和恢复,减少对周边区域的影响。
深基坑开挖支护、顶管施工专项方案目录一、前言 (2)1.1 编制依据 (2)1.2 工程概况 (4)二、工程地质与水文条件分析 (4)2.1 地质勘察报告摘要 (5)2.2 地质剖面图 (8)2.3 水文分析计算 (9)三、深基坑开挖方案 (10)3.1 开挖区域划分 (12)3.2 基坑开挖方法选择 (13)3.3 基坑开挖步骤与工艺流程 (14)3.4 基坑监测方案 (16)四、支护结构设计 (17)4.1 支护结构选型 (18)4.2 支护结构计算 (19)4.3 支护结构施工图绘制 (20)五、顶管施工方案 (21)5.1 顶管选型及参数确定 (23)5.2 顶管施工流程 (24)5.3 顶管施工关键节点设置 (26)5.4 顶管施工测量与控制 (27)六、施工安全与环境保护措施 (28)6.1 施工安全保证措施 (29)6.2 环境保护措施 (30)6.3 应急预案与事故处理 (31)一、前言随着城市建设的不断发展和基础设施需求的日益增长,深基坑开挖和顶管施工已成为城市建设中的重要环节。
为了确保施工过程中的安全,提高工程质量,降低工程成本,特制定本专项方案。
本方案针对深基坑开挖和顶管施工中的各种风险因素,提出了相应的预防措施和应急预案。
结合工程实际情况,对施工过程中的关键环节进行了详细的安排和部署,以确保施工顺利进行。
在实施过程中,我们将严格按照本方案执行,确保各项措施得到有效落实。
我们也将在施工过程中不断总结经验,完善和改进方案,以适应不断变化的市场需求和施工环境。
本方案的制定和实施,旨在为深基坑开挖和顶管施工提供科学、合理、可行的指导,为确保工程质量和安全奠定坚实基础。
1.1 编制依据本工程的开挖支护和顶管施工将严格遵守《中华人民共和国建筑法》、《建设工程安全生产管理条例》、《建筑施工安全检查标准》(JGJ592等相关法律法规的要求,确保施工过程中的安全生产和文明施工。
施工过程中将参照《混凝土结构设计规范》(GB500102、《建筑地基基础设计规范》(GB500072、《建筑边坡工程技术规范》(GB503302等国家标准和规范,以确保结构的稳定性和安全性。

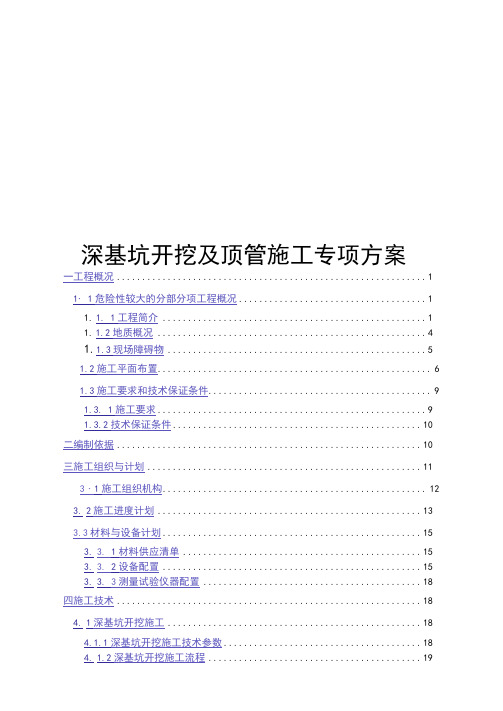

深基坑开挖及顶管施工专项方案一工程概况 (1)1∙1危险性较大的分部分项工程概况 (1)1.1. 1工程简介 (1)1.1.2地质概况 (4)1.1.3现场障碍物 (5)1.2施工平面布置 (6)1.3施工要求和技术保证条件 (9)1.3. 1施工要求 (9)1.3.2技术保证条件 (10)二编制依据 (10)三施工组织与计划 (11)3・1施工组织机构 (12)3.2施工进度计划 (13)3.3材料与设备计划 (15)3.3. 1材料供应清单 (15)3.3. 2设备配置 (15)3.3. 3测量试验仪器配置 (18)四施工技术 (18)4.1深基坑开挖施工 (18)4.1.1深基坑开挖施工技术参数 (18)4.1.2深基坑开挖施工流程 (19)4.1.3深基坑开挖施工方法 (19)4・L 4沟槽堆土 (22)4.1.5沟槽防季' (22)4.1.6喷射混凝土防护 (23)4・1.7沟槽开挖质量验收 (23)4.2顶管施工 (24)4.2. 1顶管旋工技术参数 (24)4.2. 2施工工艺流程 (24)4.2. 3顶管施工方法 (26)4.2. 4泥浆减阻 (42)4.2. 5进出洞万施工 (43)4.2.6流槽、盖板施工 (45)4.2. 7测量、纠偏 (45)4.2.8其它注蒔项 (46)4.2. 9顶管施工质量验收 (47)五施工安全与环境保护措施 (48)5.1组织保障 (48)5.1. 1安全生产管理机构 (48)5.1.2安全生产管理职责 (48)5.1.3安全生产目标 (49)5.1.4安全生产保证体系 (49)5.2技术保障 (51)5.2. 1技术保障措施 (51)5.2. 2沟槽开挖后的现场管理及防护 (52)5.2. 3顶管施工安全保障措施 (53)5.2.4季节性安全施工措施 (55)5.3应急预案 (56)5.3. 1应急预案的方针与原则 (56)5. 3. 2应急预案工作流程图 (56)5. 3. 3应急救援组织机构及职责 (56)5. 3.4危险源辨识 (58)5. 3. 5预防措施及应急措施 (59)5.3.6事故救援预案 (64)5. 4监测 (67)5. 4. 1沟槽的监测 (67)5. 4. 2顶管旋工监测 (70)5.5文明施工及环境保护 (71)5. 5. .............................................. 1环保目标及保障体系715. 5. 2噪音控制措施 (72)5.5.3大气控制措施(扬尘治理措施) (72)5. 5.4文明施工措施 (73)六、劳动力计划 (74)6.1专职安全管理人员 (74)6.2特种作业人员 (75)七计算书 (75)7.1深基坑开挖施工计算书 (75)7.2顶管施工计算书 (76)一工程概况1.1危险性较大的分部分项工程概况1. 1. 1工程简介根据建质[2009]87号文件,开州路排水工程中的顶管施工和开挖深度超过5m的开挖施工,属于超过一定规模的危险性较大的分部分项工程,需要编制专项施工方案进行专家论证。
专家评审后深基坑顶管专项施工方案深基坑顶管施工方案是指在基坑开挖过程中采用顶管技术进行施工的方案,通过顶管的支护来保证基坑的稳定和安全。
本文将对深基坑顶管专项施工方案进行评审。
首先,深基坑顶管专项施工方案应明确工程目标和需求。
方案中应明确基坑的设计要求、开挖深度、土质情况、地下水位等信息,并指明工程目标,如保证基坑的稳定性和安全性,确保周边建筑物的不受影响等。
此外,方案还应充分考虑现场条件,如开挖的过程中可能遇到的难题和风险,以便有针对性地采取措施。
其次,深基坑顶管专项施工方案中应包括详细的施工流程和方法。
方案应明确顶管的施工顺序和步骤,如地下水的排除、顶管的安装、支护结构的施工等。
方案中还应明确使用的设备和工具,如测量设备、顶管机械等,以及施工的具体方法和要求。
此外,方案应考虑工期和施工速度,以确保工程的按时完成。
第三,深基坑顶管专项施工方案应注重施工质量控制。
方案中应描述施工过程中的质量控制措施,如对土层和地下水进行采样测试,对顶管的质量进行监控等。
方案中还应明确质量控制的标准和要求,如顶管的精度、土壤的稳定性等。
此外,方案中应考虑施工过程中的质量问题的处理措施,如对发现的质量问题及时进行整改。
第四,深基坑顶管专项施工方案应注重安全控制。
方案中应考虑施工过程中可能发生的安全风险和事故,如土层塌方、地下水突出等,并明确相应的防护措施和应对措施。
方案中还应明确施工过程中的安全管理措施和制度,如施工现场的安全巡视、警示标识的设置等。
此外,方案中应注重施工人员的安全培训和意识教育,以提高施工过程中的安全意识。
最后,深基坑顶管专项施工方案应考虑环境保护和施工效率。
方案中应明确环境保护的措施和要求,如对土壤和地下水的保护等。
方案中还应着重考虑施工效率的提高,如提前储备必要的材料和设备,合理安排施工进度,减少施工工期等。
综上所述,深基坑顶管专项施工方案应具备明确工程目标和需求、详细的施工流程和方法、施工质量和安全控制等要素,并注重环境保护和施工效率。
顶管及深基坑专项施工方案一、施工概述顶管技术是一种在地下无需开挖地面的情况下完成管线敷设的方法。
深基坑则是指在建筑或工程施工中所需要开挖的较深的基坑。
本施工方案将结合顶管技术与深基坑施工,完成对管线的敷设工作,并确保施工安全、质量和效率。
二、施工准备1.确定施工范围和工期,制定详细的施工计划。
2.进行地质调查,了解地下情况,包括土质、地下水位等,并制定相应的施工方案。
3.选定合适的设备和工具,包括顶管机、挖掘机、铲车等。
4.组织施工人员,包括工程师、技术人员、操作人员等,并进行必要的培训。
三、施工步骤1.标注位置和确定管线走向,根据设计要求进行管线敷设计划。
2.进行地面预处理工作,包括清理、平整和固定地面,确保施工区域安全。
3.使用挖掘机进行基坑开挖工作,根据设计要求开挖出合适的基坑尺寸。
4.进行基坑加固工作,包括防水处理、加固墙体等,确保基坑的稳定性。
5.开始顶管机施工,根据管道的尺寸和走向,选定合适的顶管机进行管道敷设。
6.监控顶管机的工作,确保管道的准确敷设,并进行必要的调整和修复。
7.完成管道敷设后,进行管道的连接、密封和测试,确保管道的完整性和功能性。
8.进行基坑的回填工作,包括土方回填、压实等,确保基坑的稳定性和安全性。
9.进行施工现场的清理工作,清除垃圾和危险物品,保持施工区域的整洁和安全。
10.验收工程质量,并进行整理和归档相关资料。
四、施工安全措施1.施工现场设置警示标志,限制非施工人员进入施工区域。
2.施工现场人员必须佩戴安全帽、安全鞋等个人防护装备。
3.施工现场必须有专人负责安全监管工作,并进行相关培训。
4.顶管机和挖掘机等设备必须经过检查和维护,确保其正常工作。
5.施工现场必须设置消防设备,并切实做好火灾防控工作。
6.定期对施工现场进行安全巡检,发现安全隐患及时整改。
五、施工质量控制1.进行地质勘探和实地测试,了解地下情况,确保施工方案的合理性。
2.施工过程中进行必要的检测和监控,确保管道的准确敷设和连接。
******区市政管网维修改造工程深基坑及顶管专项方案编制:审核:审批:*******************目录第一章、工程概况 (3)一、工程概况 (3)二、工程相关单位 (3)三、编制原则 (3)第二章、组织机构 (3)一、组织机构 (3)二、工作井、接收井的布置 (5)三、工作坑大小的确定 (10)第三章、深基坑施工技术措施 (10)一、沉井施工 (10)第四章施工准备 (19)一、准备工作 (19)二、临时设施 (21)第五章、顶管施工技术措施 (23)一、工程测量 (23)二、泥水平衡施工工艺 (24)三、土压平衡法顶管施工工艺 (31)第六章、工程进度计划 (38)一、工程进度 (38)二、进度保证措施 (38)第七章、雨季施工措施 (40)一、雨季施工措施 (40)二、成品保护工作 (40)第八章、安全管理 (41)一、安全管理机构 (41)二、安全保证措施 (41)三、顶管施工安全措施 (42)四、消防措施 (42)第一章、工程概况一、工程概况1)工程名称:2)工程地点:3)工程规模:本工程位于*****,本次施工的污水维修道路共三条,分别为*****。
**********施工图范围内的污水外排工程,管道顶管、顶管工作井、顶管接收井、污水检查井等。
工期180天,工程质量“合格”。
4)水纹地质:勘察场地处于7度地震基本烈度区,无深大断裂构造通过,地形平缓,无不良工程地质现象,场地和地基稳定。
二、工程相关单位建设单位:****监理单位:****设计单位:****施工单位:****勘察单位:****三、编制原则依据*****区市政管网维修改造工程施工设计图纸。
现场勘探及业主提供的其它有关资料。
执行国家及有关技术规范、规程、标准。
我公司ISO9001:2000《质量保证手册》、质量体系程序文件及顶管施工中积累的丰富经验。
第二章、组织机构及施工现场布置一、组织机构我公司选派有丰富顶管施工经验的管理人员、技术人员和施工能力强的人员组成2015年南区市政管网维修改造工程项目管理部,在质量、安全、生产、成本控制等方面进行全面调控。
顶管专项施工方案(专家论证)顶管专项施工方案(专家论证)编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(顶管专项施工方案(专家论证))的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为顶管专项施工方案(专家论证)的全部内容。
顶管专项施工方案(专家论证) 施工方案报审表工程名称: 编号: 致: (项目监理机构)我方已完成 的编制和审批,请予以审查.附件:□ 施工组织设计□ 专项施工方案□ 施工方案施工单位项目部(印章)项目经理(签字):年 月日审查意见:□ 同意 □ 不同意 □ 按以下主要内容修改专业监理工程师(签字):年 月日B001JL四川省住房和城乡建设厅制目录第1章编制依据 (7)1.1编制依据 (7)1。
2编制说明 (8)第2章工程概述 (10)2。
1 工程概况 (10)2.2周围环境情况 (11)2。
3主要工作内容 (11)2。
4主要工程数量 (11)2.5自然条件 (12)2.6重点及难点分析和措施 (18)第3 章施工总体部署 (21)3.1 施工总体目标 (21)3。
2施工组织机构 (23)3.2施工总体安排 (23)3.3资源配置 (24)3.4施工总平面布置及临时设施 (33)3.5 施工平面布置图(附后) (35)第4章施工方法 (36)4。
1 施工方法 (36)4。
2 施工布署 (36)4。
3、施工工艺流程 (37)4.4 施工准备 (37)4.5 降排水措施 (38)4.6 工作井施工 (50)4。
7 测量放线 (57)4。
8、顶力计算及后背墙土抗力 (60)4。
9、导轨安装 (62)4.10、后背的设置 (63)4.11、顶管设备的安装 (64)4。
专项施工方案审批表(总包)日期工程名称杨中大沟改造及环境综合整治建设项目(杨中1号地块段)K4+318—K4+447顶管段工程施工单位贵州建工集团第五建筑工程有限责任公司专项方案内容简述:本专项方案主要涉及到顶管施工及操作坑基坑支护两个超大规模危险性较大的分部分项工程。
顶管专项施工方案中对顶推力进行计算,并进行了反推力的验算,并制定了质量保证措施、进度保证措施、安全保证措施,并对照明、通风、通信、检测、应急等措施进行详细的策划。
操作坑挖土最大深度8.5米,采取垂直支护方式:型钢桩+SPV-Ⅳ钢板拉森桩+型钢内支持。
支护设计由具有资质的设计院单独进行设计,作为本方案的重要组成部分。
专项施工方案附在表后。
编制人签名审核部门审核意见审核人审核日期技术部门质量部门安全部门总承包单位技术负责人审批意见:签名:总承包单位公章:日期:专项施工方案审批表(分包)日期工程名称杨中大沟改造及环境综合整治建设项目(杨中1号地块段)K4+318—K4+447顶管段工程分包单位安徽易诚建筑工程有限公司专项方案内容简述:本专项方案主要涉及到顶管施工及操作坑基坑支护两个超大规模危险性较大的分部分项工程。
顶管专项施工方案中对顶推力进行计算,并进行了反推力的验算,并制定了质量保证措施、进度保证措施、安全保证措施,并对照明、通风、通信、检测、应急等措施进行详细的策划。
操作坑挖土最大深度8.5米,采取垂直支护方式:型钢桩+SPV-Ⅳ钢板拉森桩+型钢内支持。
支护设计由具有资质的设计院单独进行设计,作为本方案的重要组成部分。
专项施工方案附在表后。
编制人签名审核部门审核意见审核人审核日期技术部门质量部门安全部门分包单位技术负责人审批意见:签名:分包单位公章:日期:超大规模危险性较大的分部分项工程专项施工方案专家论证报告工程名称杨中大沟改造及环境综合整治建设项目(杨中1号地块段)K4+318—K4+447顶管段工程方案名称杨中大沟改造及环境综合整治建设项目(杨中1号地块段)K4+318—K4+447顶管段工程专项施工方案施工单位贵州建工集团第五建筑工程有限责任公司专项方案内容简述:本专项方案主要涉及到顶管施工及操作坑基坑支护两个超大规模危险性较大的分部分项工程。
顶管工作坑专项施工方案一、施工前准备在进行顶管工作坑专项施工之前,需要进行一系列的施工前准备工作,包括但不限于以下内容:1.方案编制和审核:根据工程要求和设计文件,编制顶管工作坑专项施工方案,并进行相关部门的审核。
2.施工组织设计:根据方案要求,制定施工组织设计,明确施工步骤、工作流程和责任分工。
3.材料和设备准备:根据施工方案的要求,准备所需的材料和设备,确保其数量和质量符合要求。
4.场地准备:对施工场地进行清理和平整,清除其中的障碍物,确保施工条件满足要求。
二、施工步骤1. 施工前准备1.确认施工范围和位置:根据设计文件和实际情况,确定顶管工作坑的施工范围和位置,标记好相关的位置和标高。
2.搭建施工工棚:根据工程要求,搭建施工工棚,用于存放材料和设备,并作为施工人员的临时办公场所。
3.确定工作坑边界:根据设计要求和现场情况,确定工作坑的边界,设置围栏或标志,确保工作坑的安全。
2. 工作坑开挖1.确定开挖方式和深度:根据工程要求,确定顶管工作坑的开挖方式和深度,并标示出来。
2.开挖工作坑:使用合适的工具和设备,按照设计要求进行工作坑的开挖,确保坑底水平、坡度和尺寸符合要求。
3.安排土方运输和处理:根据施工进度和工程要求,合理安排土方的运输和处理,防止对周围环境造成污染和破坏。
3. 基础处理和加固1.清理坑底及钢筋加固:清理工作坑底的杂物和泥浆,同时进行底板和墙面的钢筋加固,确保基础的稳定性和承载能力。
2.砼浇筑:根据设计要求,进行混凝土的配制和浇筑,确保砼的强度和质量符合要求。
4. 装配顶管和连接1.顶管装配:按照设计要求和施工图纸,对顶管进行装配,包括顶管的连接、支撑和调整等。
2.顶管连接:进行顶管的连接,采用专用的连接件和工艺,确保连接的牢固和密封。
5. 检测和验收1.检测和试压:对已经连接好的顶管进行检测和试压,确保其质量和性能符合要求。
2.整改和修复:对检测中发现的问题和缺陷进行整改和修复,确保顶管的正常运行和使用。
顶管工作井、接收井深基坑施工专项方案1. 前言深基坑施工是建筑工程中一项重要的工作,而顶管工作井和接收井是深基坑中不可或缺的部件。
通过合理设计和施工,可以保证深基坑施工的顺利进行,并保障工程的安全和质量。
2. 工程概况本工程位于城市重要节点,基坑深度为25m,其中包括3m 的地下车库和22m的地下商业空间。
地质情况较为复杂,主要地层为粉土和松散的黏土,下方有坚硬的岩层。
本工程需要建设13个顶管工作井和6个接收井。
3. 任务要求本工程的主要任务是将所有的基坑土方全部挖掉,并保证顶管工作井和接收井的施工以及基坑支护的安全和顺利进行。
本施工方案提供了详细的顶管工作井和接收井的施工流程,并提供了合理降低施工风险的措施。
4. 顶管工作井施工流程4.1 前期工作1.根据设计要求确定顶管工作井的位置和数量;2.依据设计要求进行地面标线和物理勘测,并制定安全防护措施;3.确认顶管工作井用于拆方的材料,如水泥、砖头和钢筋等材料是否符合安全要求。
4.安排施工人员和设备。
4.2 顶管工作井的施工1.根据设计图纸将顶管工作井各层次的标高确定,并在现场进行标识;2.以地表面和基础底部位线为准,按照图纸所示的尺寸在地下进行顶管工作井的挖掘;3.挖掘完成后,对井内进行验收,通过验收后立即在井内进行拆方;4.拆方完成后,在井内进行顶管的组装;5.拍砖、浇筑模板,进行混凝土浇筑;6.完成顶管工作井的一层后,进行下一层的施工,以此类推,直至完成全部施工。
5. 接收井深基坑的施工流程5.1 前期工作1.根据设计要求确定接收井的位置和数量;2.进行物理勘测,制定施工方案;3.确认接收井用于支撑基坑的钢杆和导管等材料是否符合安全要求;4.安排施工人员和设备。
5.2 接收井的施工1.根据设计图纸将接收井各层次的标高确定,并在现场进行标识;2.依据接收井的设计确定井口高度,按照图纸所示的尺寸在地下进行接收井的挖掘;3.挖掘完成后,对井内进行验收,确认井口高度;4.根据设计图纸和确认的井口高度,按照设计要求进行钢筋的加工和现场拼装;5.在接收井进行坑底垫层的施工;6.进行逐层浇筑混凝土,保证工作面的高度保持在设计要求和验收标准范围内;7.确认混凝土浇筑完毕后进行养护。
一、方案概述本专项施工方案针对深基坑顶管工程,针对工程特点、地质条件、施工环境等因素,制定了详细的施工计划、施工工艺技术、施工保证措施、施工管理及作业人员配备和分工、验收要求、应急处置措施等内容,以确保工程顺利进行,保障施工安全、质量及工期。
二、工程概况1. 工程名称:深基坑顶管工程2. 工程地点:[具体地址]3. 工程规模:[具体规模]4. 基坑深度:[具体深度]5. 顶管直径:[具体直径]6. 顶管长度:[具体长度]7. 施工工期:[具体工期]三、编制依据1. 国家相关法律法规、标准规范2. 工程设计文件、施工图纸3. 地质勘察报告4. 施工合同及相关协议四、施工工艺技术1. 施工准备:做好施工现场的排水、降水、支护等准备工作,确保施工现场安全。
2. 顶管施工:a. 挖设工作坑:根据顶管直径和长度,挖掘合适的工作坑,确保顶管设备安装和操作空间。
b. 顶管设备安装:安装顶管设备,包括导向装置、推进装置、润滑装置等。
c. 挖掘与顶进:采用人工或机械挖掘土方,同时进行顶管推进,确保顶管顺利进入预定位置。
d. 顶管接长:在顶管推进过程中,根据需要接长顶管,确保顶管长度满足设计要求。
e. 顶管封口:顶管到达预定位置后,进行封口处理,确保顶管与周围环境连接牢固。
五、施工保证措施1. 施工组织与管理:成立专门的施工管理团队,明确责任分工,确保施工顺利进行。
2. 施工安全:严格执行施工现场安全管理制度,加强安全教育培训,确保施工人员安全。
3. 施工质量:严格按照设计文件和施工规范进行施工,确保工程质量。
4. 施工进度:合理安排施工计划,确保工程按期完成。
六、施工管理及作业人员配备和分工1. 施工管理:成立项目管理部,负责施工现场的全面管理。
2. 作业人员配备:根据工程规模和施工需求,配备足够的施工人员,包括施工负责人、技术员、施工员、质检员等。
3. 分工:明确各岗位的职责和任务,确保施工过程中的协调配合。
七、验收要求1. 工程质量:严格按照国家相关标准和规范进行验收,确保工程质量符合要求。
深基坑开挖支护及顶管施工专项方案目录一、工程概况 (1)1.1深基坑及顶管工程概况 (1)1.1.1工程概述 (1)1.1.2沿线地下管线状况 (5)1.1.3水文地质条件 (5)1.2施工平面布置 (8)1.3施工要求 (11)1.4技术保证条件 (12)二、编制依据 (13)三、施工计划 (14)3.1总施工进度计划 (14)3.2材料与设备计划 (15)3.2.1施工材料计划 (15)3.2.2施工机械设备计划 (16)四、施工工艺技术 (17)4.1基坑开挖支护施工 (17)4.1.1施工技术参数 (17)4.1.2施工工艺流程 (19)4.1.3基坑开挖施工方法 (19)4.1.4边坡防护施工方法 (24)4.1.5 检查验收 (27)4.2顶管施工 (29)4.2.1施工技术参数 (29)4.2.2施工方案选择 (30)4.2.3施工工艺流程 (30)4.2.4施工顺序和流向安排 (32)4.2.5沉井施工方法 (32)4.2.5.1沉井施工工艺流程 (32)4.2.5.3沉井下沉 (42)4.2.5.4沉井验收 (49)4.2.6顶管施工方法 (50)4.2.6.1顶管方案和施工工艺 (50)4.2.6.2施工准备 (53)4.2.6.3设备安装 (54)4.2.6.4顶进施工 (59)4.2.6.5顶管的纠偏 (64)4.2.6.6减阻措施和泥浆置换 (66)4.2.6.7顶管验收 (69)五、施工安全保证措施 (69)5.1安全管理目标 (69)5.2安全组织保障 (69)5.3建立安全保证体系 (70)5.3.1开工前的准备阶段 (70)5.3.2施工生产阶段 (71)5.4安全技术措施 (71)5.4.1基坑开挖及支护作业 (71)5.4.2沉井作业 (72)5.4.3顶管作业 (74)5.4.4施工用电 (76)5.4.5施工用水 (77)5.4.6施工机械 (77)5.4.7季节性安全施工措施 (78)5.4.8文明施工措施 (79)5.4.9环境卫生保护 (80)5.5应急预案 (80)5.5.1应急救援小组 (80)5.5.2小组分工及职责 (81)5.5.4应急救援设备、物资、器材 (83)5.5.5应急救援预案 (83)5.5.6危险源识别及预防措施 (84)5.5.7各类事故的应急预案 (87)5.6施工监测监控 (92)5.6.1基坑监测监控 (92)5.6.1.1坡顶竖向位移观测 (92)5.6.1.2坡顶水平位移观测 (93)5.6.1.3坑底隆起监测 (93)5.6.1.4周边地表竖向位移 (94)5.6.1.5巡视检查 (94)5.6.1.6监测频率 (95)5.6.1.7监测报警 (96)5.6.2顶管沉井监测监控 (97)5.6.2.1地表沉降沉降点布设 (97)5.6.2.2道路及建筑物高程监测 (97)5.6.2.3监测周期和频率 (97)5.6.2.4监测控制标准和警戒线 (98)5.6.3测量技术措施及要求 (99)六、劳动力计划 (100)6.1专职安全管理人员配置 (100)6.2特种作业人员配置 (100)七、计算书 (101)7.1沉井砂垫层和混凝土垫层计算 (101)7.1.1混凝土垫层计算 (101)7.1.2砂垫层计算 (102)7.2沉井下沉验算 (103)7.3顶力计算 (103)7.3.1 管道允许顶力验算 (105)7.3.3 千斤顶选择 (106)7.3.4 后背墙允许顶力验算 (106)7.4双排顶管间距验算 (107)一、工程概况1.1深基坑及顶管工程概况1.1.1工程概述(1)顶管施工顶管施工段落为K1+375.6-K0+563.5(PH3-PH5),位于道路中西15.0m处。
目录一、编制依据 (1)二、工程概况 (1)1、施工简况 (1)2、主要机械设备 (1)三、深基坑及顶管工程施工安全管理及目标 (2)1、安全生产目标及文明施工目标 (2)2.确定重大安全隐患 (2)3. 安全管理体系及措施 (2)4. 加强施工现场安全教育与培训 (3)5、认真执行安全检查制度 (3)6、保证安全生产的技术管理措施 (3)7. 工区临时用电 (3)8. 基坑支护安全措施 (4)9. 施工机械的安全控制措施 (4)10. 安全事故应急措施 (6)11. 文明施工保证措施和环境保护措施 (7)16、消防保卫措施 (9)四、重大危险源应急预案 (10)(七)、重大危险源的识别 (11)(八)、对重大危险源的评价 (12)七、危险源的综合预防、控制措施 (12)(九)、七个危险源的具体预防措施 (12)(十)、七种危险事故的应急措施 (16)一、编制依据1.XXX《岩土工程勘察报告》;2.中国非开挖技术协会行业标准《顶管施工技术及验收规范》(2007年3月1日试行);3.本工程设计采用的规范和标准有:《建筑结构荷载规范》GB50009-2001《建筑抗震设计规范》GB50011-2001《建筑地基基础设计规范》GB50069-2002《混凝土结构设计规范》GB50010-2002《给水排水管道施工及验收规范》GB56268-97《建筑桩基技术规范》JGJ94-94《深圳地区建筑深基坑支护技术规范》SJG05-964.相关顶管施工设备制造单位提供的技术资料和数据;5.工程合同文件及相关资料;6.施工现场地理和环境调查资料;7.设计文件。
二、工程概况1、施工简况本工程为截污工程,管道处于地下水位以下,大部分为开挖施工,截污干管工程管线全长约4517m,管道直径DN=300~800mm,(其中开挖施工管道3346 m材料为聚乙烯(PE)缠绕结构壁管,顶管施工1171m 材料为钢筋混凝土排水管),管底标高-2.5~-8. 18m。
第一章工程概况1.1管道工程概况1.1.1污水管工程概况本项目污水工程设计为双排管(北侧为主管,南侧为辅管),污水管位于道路中心线两侧18m侧分带下,主管埋深在5—15.3米,工作坑开挖深度也超过5米,均为深基坑作业施工。
辅管埋深在4.0—7.0米,北侧主管W17-W88为d1000-d1800mm主管道采用山级钢筋砼钢承口管,采用机械顶管施工,顶管工作井及接收井采用钢筋砼护壁逆作法施工,工作井和作业井交错布置。
南侧辅管采用明挖基坑施工,小于DN800 管道采用HDPE双壁波纹管,管顶覆土小于等于4米管道采用环刚度SN8 级,管顶覆土大于4米管道采用环刚度SN12.5级,大于等于DN800管道采用玻璃钢夹砂管道。
1.1.2雨水管工程概况本工程雨水管道设计为双排管(南侧为主管,北侧为辅管)雨水管位于道路中心线两侧15m侧分带下,采用明挖基坑法进行施工,开挖深度3.0m—8.0米。
小于DN800管道采用HDPE双壁波纹管,环刚度SN8, 大于等于DN800管道采用玻璃钢夹砂管道。
顶管施工计划表1.2地质水文状况1.2.1地层结构地层结构自上而下分层为:填土、黄土状土、细中砂、圆砾、粉质粘土。
填土①(Q4ML):黄褐色,以粘性土为主,含植物根系等,土层厚度0.4m~0.5m。
黄土状土②(Q4aL):褐黄色,硬塑~可塑,湿~饱和。
具针孔及发育,可见小颗料钙质结核及云母片,偶见蜗牛壳,结构松散。
土层厚度4.40m~8.30m,厚底深底5.7m~8.0m。
细中砂③(Q4aL):褐黄色,稍密~密实,颗料矿物成分主要以石英、长石、为主,可见云母碎片,颗粒均匀,级配较差;该层夹粉土薄层。
层厚0.4m~2.9m,层底深度6.1m~10.8m。
圆砾④(Q4aL):黄褐色或杂色,中密~密实,饱和。
该层以中粗砂填充为主;颗粒成份主要为花岗岩、石英岩、长石、石英等。
粉质粘土⑤(Q4aL):褐黄~灰黄色,硬塑~可塑,饱和,土质均匀,含氧化铁条纹,粘性较好,含钙质结核,见少量蜗牛壳残片。
1.2.2 水文地质条件1、地下水:根据岩土工程勘察中间报告实测2012年9月的勘察结果,实测场地地下水位埋深为7.9m~8.9m,属潜水类型,勘察期间所测地下水位接近年地下水位的低水期水位。
根据调查,耕种灌溉时水位明显上升,旱季抽水灌溉时,地下水位下降显著,夏季阴雨连绵时,地下水位可大幅度上升,故场区地下潜水位年变化幅度建议按 3.0m~5.0m考虑。
2、地表水:拟建道路位于泾河北岸,距泾河最近处约1km,本次勘察范围内道沿线没有其它地表水体,可不考虑地表水对道路的影响。
1.3 施工平面布置本工程为最大限度发挥机械设备的效率,搞好现场文明施工,现场必须要求科学合理的平面布置,拟作如下施工总平面布置:1 、项目部选址于K2+420 南侧征地范围内。
钢筋加工场和材料堆放场选址于K2+400 北侧原当地预制楼板场,该场地已经硬化处理且排水设施健全,满足施工规范要求。
2、施工现场所在区域交通相对方便,各施工区均可从K2+540 北侧的河李村村道相交处的便道直接到达,满足机械、设备、人员进场条件。
3、临时供水、供电施工、生活用水采用在项目部驻地钻井取水,然后用水管引入作业用水点。
水管遇路口等设施则埋地通过。
施工用电采用分区供电形式,现已联系电力公司,计划装配二台200KW 变压器,目前已装配1台200KW 的变压器。
所有电缆均采用架空敷设,禁止将电缆放在其他管道上面或下面平行铺设。
配电箱分布在有用电设备的地方,箱内需设置自动空气开关、漏电开关、闸刀(三相或单相根据负荷类型确定) ,各配电箱必须作重复接地,现场所有设备必须实施一机一闸一漏电开关制,并配备 1 组发电机组。
施工用电的主干线按三相五线制架设,供电电压380V。
井内及顶管动力采用380V 交流电,但其内部的照明用电采用36V 安全电压。
第二章编制依据1、陕西省西咸新区泾河新城高泾南路一期市政工程施工图设计2、施工区域的水文、地质勘查资料3、建设部《危险性较大的分部分项工程安全管理办法》的通知(建制【2009】87 号文)4、《建设工程安全生产管理条例》国务院令第393号5、《给水排水工程顶管施工技术规程》 (CECS 246—2008)6、《给排水管道工程施工及验收规范》 (GB50268—2008)7、《建筑基坑支护技术规程》 ( JTJ120—99)8、《施工现场临时用电安全技术规范》(JTJ26—2005)9、《建筑基坑工程监测技术规范》 (GB50497-2009)10、《湿陷性黄土地区建筑基坑工程安全技术规程》 (JGJ167—2009)11、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)12、《建筑与市政降水工程技术规范》(JGJT111-98)第三章施工计划3.1主要工程数量污水管顶管施工5638米;污水管明挖施工14778米;雨水管明挖施工22200米。
3.2施工进度计划:充分利用施工场地计划每项施工任务采用多个施工班组平行流水作业法安排施工。
施工总工期:2012年10月28—2013年8月28日1、污水管顶管施工计划2012年10月28—2013年2月10日(计划每天完成60米,90天完成施工)。
2、污水管明挖施工计划2012年10月28—2013年3月10日(计划每天完成120米,120天完成施工)。
3、雨水管明挖施工计划2012年10月28—2013年4月5日(每天200米计划150天完成施工)。
3.3机械设备进场计划安排表拟投入的主要机械设备表表3-2拟配备本工程的试验和检测仪器设备表第四章沿线调查道路沿线地势较为平坦,最大高差7米左右,K4+600—K4+800、K5+200―― K5+700路段道路穿过村庄,拆迁量较为集中,民房以 1 —2层砖混建筑为主,其余路段大部分为农田。
K3+860处道路与包茂高速公路复线(南北走向)相交K3+948 处与泾惠灌区南干泄水渠相交,泄水渠为梯形段面,渠顶高程与两侧地表高程相当,上口宽9.4m,底口宽0.4m,深度2.7m有常流水。
K2+620 道路红线内有一处高压电杆。
已上报要求拆除, 待拆除后再进行该段管道施工。
本工程范围内基本为农业用地,无任何现状排水管网。
第五章顶管施工设计方案5.1 人工顶管工作井、接收井尺寸的确定5.1.1 工作井尺寸工作井设于井孔位置, 其应有足够的空间和工作面, 保证下管、安装顶进设备的操作空间,工作井可按如下公式:底宽W二D+(2.0-2.4)式中W••工作井底宽度〔m);D …被顶进管子外径(1.2--2.16m)底长L=L1+L2+L3+L4+L5式中L…工作井底长〔m)L1…管子顶进后,尾压在导轨上的最小长度,此处取0.5m;L2 …每节管子长度(m),此处取2米;L3 …出土工作间隙,根据出土工具确定,此处取 1.5m;L4 …千斤顶长度〔m〕此处取1.5m;L5…后背所占工作井厚度(m),此处取0.8m。
由于本工程的顶管直径为DN1000-DN180,0 采用人工顶管工作井的井室尺寸:W x L=5 m x 6.5 m5.1.2 接收井尺寸接收井内最小宽度B=D1+2*100Q最小长度应满足顶管机在井内拆除和吊出的需要,并应满足管道连接的工艺要求,接收井人工顶管长度取2.0m,宽度取4.5m。
式中D1--- 顶管机外径(mm)5.2 机械顶管工作井、接收井尺寸的确定由于本次机械顶管施工主要位于圆砾层,该层以中粗砂填充为主,因些采用泥水平衡式顶管机。
5.2.1 工作井尺寸机械顶管时工作井的最小长度应取按顶管机长度确定的和下井管节长度中数值较大的。
1 、按顶管机长度确定L 土1+L3+K=5.5+2.5+1.6=9.6L—工作井的最小内净长度;L1 —顶管机下井时的最小长度,如采用刃口顶管机应包括接管长度(m);L3 —千斤顶长度,一般可取2.5m ;K—后座和顶铁的厚度及安装富余量,可取 1.6m。
2、按下井管节长度确定时况2+L3+L4+K=7.6L2 —下井管节长度(m)钢筋砼管可取2.5~3.0m ;L4 —留在井内的管节最小长度,可取0.5m。
因些得出采用顶管机顶管工作井长度取9.6m3、工作井最小宽度由于我部顶管施工的工作井均为深工作井(深度在9m~15m ):B=3D1+(2.0~2.4 )=7.4~7.8m机械顶管工作井的最小宽度为7.4m,长度为9.6m。
5.2.2 接收井尺寸接收井内最小宽度B=D1+2*100Q最小长度应满足顶管机在井内拆除和吊出的需要,并应满足管道连接的工艺要求,接收井人工顶管长度取5.5m,宽度取6m 式中D1--- 顶管机外径(mm)5.3 井的深度井的深度由设计高程和基础底板的厚度决定。
因此,设计院设计的污水井满足工作井、接收井满足实际需要。
5.4 支护设计工作井、接收井采用钢筋砼护壁逆作法支护,混凝土采用C30商品混凝土浇筑而成,开挖深底根据地质情况决定,按1 :0.1 进行放坡,首层开挖深度不大于3.0m。
每3.0m设为一阶,井四周采用C15砼截水沟,井底设置集水井,各层支护厚度及配筋详见下图。
5.4.1 工作井结构设计图1、工作井平面布置图(按开挖最深15m 计)11.2m 2、工作井钢筋布置图♦lm300*3003、工作井防护布置图栏杆详见栏杆大样图排水沟详见大样图4、排水沟大样图5.5工作井设计计算书:5.5.1设计条件1、本工程位于泾河新城,取最不利工作井井深15米进行计算,钢筋混凝土整体深井结构:净尺寸11.2 X 13.4 X 15 (长X宽X高);2、混凝土强度等级:C30;3、钢筋采用HRB335(①)级热轧钢筋;4、钢筋保护层厚度:壁板35mm底板40mm5、回填土重度:18KN/ m ;6、选用汽-20荷载等级(20N/朋)7、地基承载力fa=200KPa,内摩檫角二巾30.5.5.2壁板计算井护壁厚度计算如下,支护混凝土等级选定为C3O1、土压力计算:查公路《施工手册-桥涵》土压力按库仑公式计算,Ea=rhtg 2(450- /2)式中:Ea=i动土压力(kPa)r=18 (KN/m3 土天然重度-=坑壁土平均内摩擦角(200)h= 基坑深度(m)Ea=18*15* tg 2(45 0-20 0/2)=132 (kPa)200首层3m Ea=18*6* tg 2(45 0-200/2)=26.4 (kPa)2、护壁厚度计算:d= kEaD/2fc式中:k=1.65 安全系数(查建筑工地施工计算手册)D=基坑井壁直径(m)Ea= 主动土压力(kPa)fc= 混凝土早期抗压强度(kPa), 查施工手册第四版得弹性模量E 4(3*10 4N/mm2)=1.65*132*13.4*/3*10 4/2=0.45m首层3m 时d=1.65*26.4*13.4*/3*10 4/2= 0.09m结论:首层护壁厚度30cm,以后每层增加10cm满足要求。
