光伏屋顶防雷接地施工方案一、施工前准备现场勘查：对施工屋顶进行现场勘查，了解屋顶结构、材质、尺寸等基本情况，评估施工难度和风险。

资料收集：收集相关的施工图纸、技术要求、验收标准等文件资料，确保施工符合相关规定和要求。

材料准备：根据施工方案，提前准备好接地导体、接地极、绝缘材料、连接器件等所需材料，并进行质量检查。

人员培训：对施工人员进行安全技术交底和操作规程培训，确保施工过程的安全和质量。

二、确定接地极位置根据屋顶结构和光伏系统的要求，确定接地极的数量和位置，确保接地极的布置合理、有效。

接地极应避开易受腐蚀、易受外力损伤的区域，同时考虑施工和维护的便利性。

三、钻孔与埋设接地体使用合适的钻孔工具，在确定的位置钻孔，孔径和孔深应符合设计要求。

将接地体（如铜棒、钢管等）埋入孔中，并用水泥或其他固定材料固定，确保接地体的稳固性和电气连接性能。

四、连接接地导线使用合适的导线和连接器，将接地体连接起来，形成一个完整的接地网络。

导线连接应牢固可靠，接触良好，避免松动和氧化。

五、安装接地电阻在接地网络中安装接地电阻测试仪，用于实时监测接地电阻的值。

测试仪的安装位置应便于观察和操作，同时避免受到外部干扰。

六、接地测试与记录在施工完成后，对接地网络进行接地电阻测试，确保接地电阻值符合设计要求。

测试结果应记录在案，并定期进行复查和维护。

七、支架防雷接地施工根据光伏支架的结构和设计要求，进行支架的防雷接地施工。

确保支架与接地网络的有效连接，提高支架的防雷能力。

八、设备接地施工对光伏系统中的逆变器、汇流箱等设备进行接地施工。

设备接地应严格按照制造商的要求进行，确保设备的安全运行。

九、集中接地装置施工在光伏系统的适当位置设置集中接地装置，用于将多个接地点汇集到一个接地体上。

集中接地装置的施工应符合相关标准和规范，确保接地效果和安全性。

十、自检与验收施工完成后进行自检，检查接地网络的完整性、连接可靠性等方面是否符合设计要求。

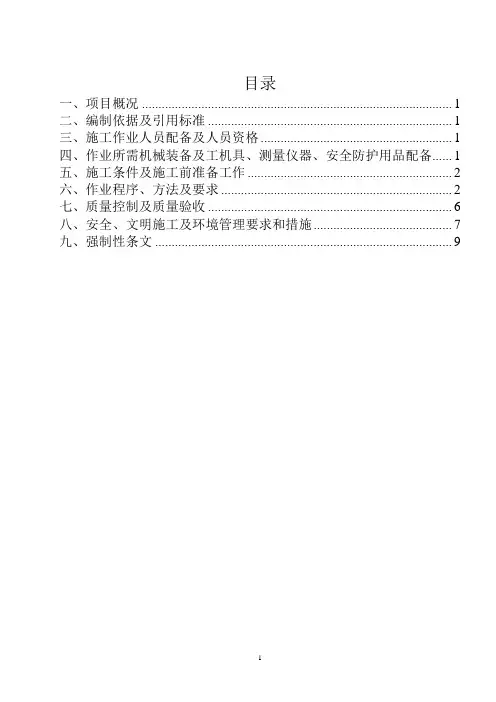

目录一、项目概况 (1)二、编制依据及引用标准 (1)三、施工作业人员配备及人员资格 (1)四、作业所需机械装备及工机具、测量仪器、安全防护用品配备 (1)五、施工条件及施工前准备工作 (2)六、作业程序、方法及要求 (2)七、质量控制及质量验收 (6)八、安全、文明施工及环境管理要求和措施 (7)九、强制性条文 (9)一、项目概况1.工程地点：XXXXXX二、编制依据及引用标准1《中广核榆次区100MW光伏发电平价上网项目施工图纸》2《太阳能光伏系统防雷技术规范》QX/T—20153《电气装置安装工程接地装置施工及验收规范》GB50169—2016 三、施工作业人员配备及人员资格1作业人员配备以及职责分工2作业人员资质要求2.1.所有施工人员应熟悉本作业方案，参加技术交底，服从统一指挥。

2.2.各岗位人员应熟练相应岗位技能和专业知识。

2.3.特种作业人员均应持证上岗。

2.4.所有人员都必须接受过三级安全教育，并经考试合格后方可上岗。

四、作业所需机械装备及工机具、测量仪器、安全防护用品配备1.2.安全防护用品配备2.1个人安全防护用品配备：安全帽、电焊手套、护目镜等；2.2施工区域安全防护用品配备：安全围栏、灭火器等。

五、施工条件及施工前准备工作1.施工图纸及技术资料齐备，并完成了图纸会审及交底。

2.施工技术方案及作业指导书完成了编、审、批全部程序。

3.施工所需的工机具及材料已准备齐全。

4.施工道路畅通，满足施工需要。

六、作业程序、方法及要求1.作业程序流程图户外防雷及接地装置施工2.作业方法及要求2.1.接地极制作及安装接地极要严格按设计制作、加工：接地极下料用型材切割机将50mm热镀锌角钢切割长度为2.5m一根,最终尺寸为：L50*5-2500。

接地极要垂直打入地下，其顶部埋设深度不小于-0.8m，按照图纸所示位置安装，在接地电阻大于4Ω时适当增加接地极直至满足设计要求，安装后的接地极顶部应无严重的劈裂。

光伏发电系统防雷接地施工流程光伏发电系统防雷接地施工可重要啦，这就像给整个系统穿上一层保护铠甲呢。

一、施工前的准备。

1. 材料准备。

咱得把要用的材料都准备好呀。

像接地极、接地线这些是必不可少的。

接地极的材质得选好，一般有铜质或者镀锌钢材质的，可不能随便拿个质量不好的凑数哦。

接地线呢，也要根据设计要求选择合适的规格，就像选衣服得选合适尺码一样。

这些材料还得保证质量，要是质量不行，那后面的防雷接地效果可就大打折扣啦。

2. 工具准备。

工具也不能少呢。

像电焊机、接地电阻测试仪这些都得提前准备好。

电焊机要是出问题了，那接地极之间的连接就不好弄啦。

接地电阻测试仪更是关键，没有它怎么知道接地电阻符不符合要求呢。

而且工具得检查好，就像出门前检查钥匙有没有带一样，可不能到了施工现场才发现工具不好使。

3. 现场勘查。

到了现场，要好好勘查一番。

看看哪里适合设置接地极，有没有障碍物之类的。

要是不仔细勘查，可能把接地极设置在不合适的地方，那效果可就不好了。

比如说，要是设置在有大量积水或者是经常被车辆碾压的地方，那接地极可能就会受到损坏，防雷接地的功能就没法好好发挥啦。

二、接地极的安装。

1. 接地极的定位。

这一步可不能马虎。

要根据设计图纸来确定接地极的位置。

就像给每个接地极找个合适的家一样。

每个接地极之间的距离也有要求的，不能太近也不能太远。

太近了可能会相互干扰，太远了又达不到理想的防雷接地效果。

2. 接地极的打入。

把接地极打入地下也是有技巧的。

要保证接地极垂直打入，要是歪了，那接地效果就不好啦。

而且打入的深度也要符合要求，不能太浅。

这就像种树一样，种得太浅树就长不好，接地极打得太浅防雷接地就没保障。

如果在打入过程中遇到石头等障碍物，可不能硬来，得想办法解决，比如换个位置或者清理一下障碍物。

三、接地线的连接。

1. 接地极与接地线的连接。

这连接可得牢固啦。

一般会用电焊的方式来连接，就像把两个小伙伴的手紧紧地牵在一起一样。

焊接的地方要保证平整、光滑，不能有虚焊的情况。

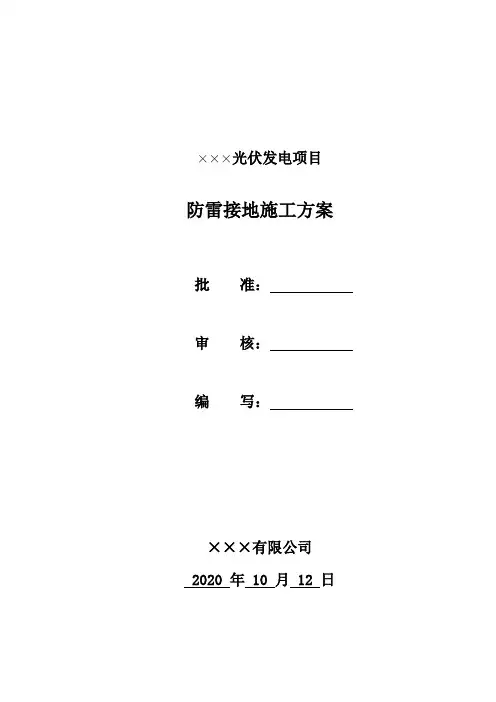

×××光伏发电项目防雷接地施工方案批准：审核：编写：×××有限公司2020 年 10 月 12 日目录第一章. 工程概述 (1)1 工程简介 (1)2 编制依据 (1)第二章. 施工准备 (1)1 施工组织机构 (1)第三章. 施工方案 (7)1 施工注意事项 (7)2 防雷接地系统的施工 (7)3 施工计划 (8)4 施工工艺 (9)第四章. 施工管理 (11)1 施工管理保证措施 (11)2 施工现场管理保证措施 (11)3 关键过程的控制 (12)4 施工机具和检验设备的控制 (12)5 施工环境的控制 (12)6 施工质量管理保证措施 (12)7 施工产品管理保证措施 (13)8 施工安全管理保证措施 (13)第五章. 验收 (16)1 验收条件 (16)第一章.工程概述1工程简介本项目场址位于新疆伊犁州尼勒克县乌赞乡境内，场址位于尼勒克县西北方向直线距离约6公里处，面积约2670亩，场址中心点经纬度为E×××，N×××，距离伊宁市区直线距离约90公里，省道315位于场区西南方向2公里处，交通条件便利。

项目设计装机规模60MWp，安装138164块单晶硅电池组件440Wp光伏组件；项目通过 3 回 35kV 汇集线路接入中利腾辉110kV升压站，在中利腾辉站内扩建一台 63MVA 主变、中利腾辉站内新建35kV母线及3回35kV出线间隔，3回35kV汇集线路直接接入中利腾辉升压站扩建的35kV侧。

2编制依据2.1国家电网公司《防止电力生产重大事故的二十五项重点要求》接地引下线均应符合热稳定要求。

2.2接地设计图纸资料2.3《电气装置安装工程接地装置施工及验收规范》GB/T50169-20162.4《交流电气装置的过电压保护和绝缘配合设计规范》GB/T50064-20142.5《建筑物防雷设施安装》15D5012.6《建筑电气工程施工质量验收规范》GB50303-2015第二章.施工准备1施工组织机构1.1项目管理机构我项目部为了更好的完成该项目的建设，特设防雷接地系统工程项目技术负责人，负责防雷接地系统施工、进度和验收工作。

光伏屋顶防雷接地施工方案1. 简介光伏屋顶是指安装在建筑物屋顶上的太阳能光伏发电设备。

在光伏屋顶的建设和施工过程中，为了保证设备正常运行且能有效防范雷击等自然灾害，需要进行防雷接地施工。

本文档将介绍光伏屋顶防雷接地施工的方案和流程。

2. 接地施工原理在光伏屋顶上，每块太阳能电池板都需要进行接地，以确保正常的电流回路。

光伏屋顶防雷接地施工主要依靠接地装置将雷击过电压引流入大地，保护设备和房屋的安全。

接地装置通常由接地极、接地体和接地电阻组成。

3. 施工步骤3.1 准备工作在施工前，应做好充分的准备工作。

包括收集设计图纸、准备施工材料和设备，确认工作计划，组织好施工人员等。

3.2 定位接地极位置根据设计要求，确定接地极的位置。

接地极通常选取在离光伏屋顶边缘一定距离的地方，远离树木和其他遮挡物。

3.3 钻孔使用钻孔设备，在接地极位置进行钻孔。

钻孔的深度应根据地质条件和设计要求确定，一般在2-3米之间。

3.4 安装接地体将接地体插入钻孔中，并确保接地体与周围土壤紧密接触。

将接地体埋入地下3-5cm，以确保稳固性。

3.5 连接接地导线将接地导线连接到接地体上，并沿着光伏屋顶安全、固定的路径引至室内电气设备接地端。

3.6 安装接地电阻根据设计要求，安装接地电阻。

接地电阻的选取应符合国家标准，并注意保护措施，以防止腐蚀和损坏。

3.7 进行接地测试在施工完成后，应进行接地测试，以确保接地装置的接地电阻符合设计要求。

测试结果应记录在施工记录中。

4. 安全注意事项在光伏屋顶防雷接地施工中，需要注意以下安全事项：•施工人员应穿戴好安全帽、安全鞋等个人防护装备；•施工过程中，应遵守相关施工规范和操作规程，确保施工质量；•施工现场应进行临时封闭，禁止无关人员进入；•施工过程中，严禁使用易燃、易爆物品，防止发生火灾和爆炸事故；•施工完成后，清理施工现场，保持环境整洁。

5. 竣工验收施工完成后，需要进行竣工验收。

验收内容包括接地装置的位置是否符合要求、接地电阻是否符合设计要求、施工记录是否齐全等。

一、工程概述为确保光伏发电系统的稳定运行，保障人员安全，降低雷击风险，本方案针对光伏项目接地工程进行详细规划。

本方案适用于光伏电站、光伏组件安装、逆变器及箱变等设备的接地施工。

二、施工原则1. 符合国家相关法规、规范和标准；2. 确保接地系统安全、可靠、经济、合理；3. 施工过程应严格按照施工方案进行，确保工程质量。

三、施工内容1. 接地网设计根据现场地形、地质条件，设计接地网。

接地网应覆盖整个光伏发电区域，包括光伏组件、逆变器、箱变等设备。

2. 接地材料选用优质接地材料，如铜包钢绞线、铜绞线等。

接地材料应满足接地电阻要求，并具有良好的耐腐蚀性。

3. 接地施工（1）接地网施工按照设计图纸，开挖接地沟，埋设接地材料。

接地沟应平整、整齐，沟底宽度应满足接地材料要求。

接地材料埋设深度应大于0.6m，接地网间距应满足规范要求。

（2）接地引线施工从接地网引出接地引线，连接至设备接地端。

接地引线应选用绝缘性能良好的导线，长度适中，连接牢固。

（3）接地体施工在设备基础附近埋设接地体，连接至接地引线。

接地体应选用优质材料，如角钢、圆钢等，埋设深度应大于0.6m。

4. 接地电阻测试接地施工完成后，对接地系统进行电阻测试，确保接地电阻符合设计要求。

四、施工步骤1. 施工准备（1）组织施工队伍，进行技术交底；（2）准备施工材料、设备；（3）办理相关施工手续。

2. 施工实施（1）按照设计图纸进行接地网、接地引线和接地体施工；（2）对施工过程进行监督、检查，确保工程质量；（3）完成接地电阻测试，合格后进行设备安装。

3. 施工验收（1）对施工过程进行验收，确保工程质量；（2）对接地电阻进行复测，合格后进行设备调试。

五、施工安全措施1. 施工人员应佩戴安全帽、手套等防护用品；2. 施工现场应设置警示标志，防止人员误入；3. 施工过程中，应注意用电安全，防止触电事故；4. 施工结束后，应清理施工现场，确保安全。

六、施工进度安排根据工程规模和施工条件，制定合理的施工进度计划，确保工程按期完成。

光伏发电场区避雷接地施工措施第一篇：光伏发电场区避雷接地施工措施光伏发电场区避雷接地施工措施一、施工内容光伏场区接地网焊接、敷设。

二、编制依据1、《交流电器装置的接地设计规范》（GB 50065-2011）。

2、《电器装置安装工程接地装置施工验收规范》GB 50169-2006.3、接地施工图纸。

三、工程概况主接地网采用-50mm×5mm热浸锌扁钢；每个方阵中每串电池组件之间通过-50mm×5mm热浸锌扁钢连接；每排组件就近通过-50mm×5mm热浸锌扁钢与主接地网连接，每个电池组件边框采用一根BV-1×4mm2的接地导线与支架可靠连接。

交流汇流箱、组串型逆变器外壳单独采用BV-1×16mm2绝缘铜线就近与主接地网可靠连接。

四、施工工艺流程图施工准备-----测量放样-----沟槽开挖-----接地网敷设------质量检查-----处理存在问题------接地网各处电器连通测试和接地电阻测试----沟槽回填五、施工组织安排现场负责人：技术员：安全员：技工（人数）：普工（人数）：六．施工准备1.材料及工具①根据施工图做好扁钢、接地极等材料的计划，并报给物资管理部按计划采购。

②材料进场必须具备相应的检测合格资料，并报监理认可。

③准备好合格焊条，作好焊条贮存工作，严防受潮。

④施工机具配备，柴油发电机、三轮车、挖掘机、交流电弧焊机、十字镐、铁锹、大锤、电锤、砂轮切割机、角磨机等。

2.作业条件①施工场地符合施工要求。

②施工前对施工人员进行安全培训技术交底，让施工人员了解和熟悉设计及施工规范要求。

③检查好施工机械（或工具），保证满足施工要求。

④做好施工人员安排计划，配置劳动力。

3施工技术准备1）施工图纸的审核和学习。

2）施工前技术交底和安全交底的学习。

3）施工前的工器具的使用培训。

七、施工要求1．施工前必须熟悉设计图纸和有关规范。

2.接地导体在交叉处均可靠连接，地下导体的连接全部采用焊接方式；焊接后焊接部位必须采取防腐处理。

光伏区防雷接地施工方案一、设计方案在设计光伏区的防雷接地系统时，需要遵循国家和地方的相关标准和规范。

设计方案应考虑光伏区的地理位置、气候特点、土壤电阻率等因素。

防雷接地系统主要包括接地极、接地线和接地网。

接地极应采用热镀锌钢材，并深埋于地下，接地线应采用截面积足够大的铜绞线或铝绞线，接地网应确保每个光伏组件和逆变器都有良好的接地连接。

二、施工规范在施工过程中，应严格按照设计方案进行施工，确保接地极的埋设深度、接地线的连接方式、接地网的布局等都符合设计要求。

同时，施工人员应具备相应的专业知识和技能，施工过程中应注意安全，避免发生触电等事故。

三、现场安全光伏区的现场安全是施工过程中需要重点考虑的问题。

施工现场应设置明显的安全警示标识，并采取必要的安全措施，如安装漏电保护器、定期检查电气设备等。

同时，施工人员应穿戴防护用品，确保自身安全。

四、检测验收施工完成后，应对防雷接地系统进行检测验收。

检测内容包括接地电阻、接地线连接情况等。

验收过程中应严格按照相关标准和规范进行，确保防雷接地系统的性能符合要求。

五、定期检查为确保防雷接地系统的长期稳定运行，应定期进行检查和维护。

检查内容包括接地电阻的测量、接地线和接地网的完好性等。

对于发现的问题应及时处理，确保系统的正常运行。

六、雷电预警光伏区应建立完善的雷电预警系统，以便在雷电天气来临前及时采取防范措施。

雷电预警系统应包括雷电监测设备、预警信息发布平台等。

在雷电天气来临前，应及时通知施工人员暂停作业，确保人员安全。

七、雷电保护在光伏区内部署雷电保护设备，如避雷针、避雷器等，以减少雷电对光伏系统的影响。

同时，应确保雷电保护设备的正常运行和定期维护，确保其能够在关键时刻发挥作用。

八、应急处理在光伏区施工过程中或运行过程中，如遇到雷电天气或其他紧急情况，应有相应的应急处理措施。

应急处理措施应包括人员疏散、设备关停、故障排除等。

同时，应建立健全应急处理机制，明确各级人员的职责和应对措施，确保在紧急情况下能够迅速、有效地进行处置。

光伏发电防雷接地施工组织方案一、项目概述本项目为光伏发电项目，为了保证光伏发电系统的安全运行，防止雷击对光伏发电系统设备产生影响，需要对光伏发电系统进行防雷接地施工工作。

二、施工组织目标1.确保光伏发电系统设备的安全运行，防止雷击对设备造成损坏；2.保证施工人员的安全，遵守相关工作安全规范；3.按照工期要求，按时完成工程。

三、施工组织原则1.科学合理规划，合理布置施工班组；2.严格遵守相关规范标准和安全操作规程；3.合理控制施工成本，确保施工质量；4.加强沟通和协调，保证施工进度。

1.组织与管理（1）成立施工组织管理小组，负责制定施工计划、组织施工、协调沟通等工作。

（2）成立施工班组，包括防雷接地施工班组、设备安装班组等。

各班组分工明确，负责相关施工任务。

（3）加强沟通协调，做好与设计单位、供货商、监理单位等的沟通与协调工作，确保项目按时完成。

2.施工准备（1）对施工地点进行勘测，了解地形地貌、气象条件等情况，为接地施工提供准确的数据支持。

（2）准备所需材料和设备，包括接地线材料、接地极等。

3.施工方案制定（1）制定详细的防雷接地施工方案，明确施工过程、步骤和安全措施。

（2）制定施工质量验收标准，确保接地施工质量符合国家和行业标准。

4.施工流程（1）进行现场布置和排线，将接地线材料按照规定布置在光伏电站设备和建筑物附近的地下。

（2）安装接地材料，包括接地极、接地线等。

（3）进行接地线连接，确保接地阻抗符合相关标准要求。

（4）进行接地系统的测试，确保接地系统正常工作。

（5）进行现场清理和整理工作，确保施工现场整洁有序。

5.安全措施（1）施工人员必须具备相关岗位证书，接受专业培训，并佩戴好安全防护用品，如安全帽、耳塞等。

（2）施工现场设置明显的安全警示标志，划定作业区域，并严禁未经许可的人员进入施工区域。

（3）施工过程中严禁吸烟，禁止违规操作。

对危险源进行有效隔离和保护。

五、施工组织方案评估施工组织方案应经过相关部门审核并对其进行评估，确保施工方案科学合理，符合相关法律法规和行业标准。

光伏项目防雷接地施工方案11.1 施工工期及作业条件11.1.1 现场环境要求干燥无积水地面、无易燃易爆物品、无障碍物影响施工、合适的接地土壤条件、无电磁干扰源、安全防护设施齐全、良好的通风和照明、避开地下管线密集区。

防雷接地施工对现场环境有着严格的要求。

为确保施工质量和安全，施工单位应严格按照上述要求进行准备和实施工作。

同时，加强施工现场管理和监督也是保障施工顺利进行的重要措施。

11.1.2 作业条件a.做好施工图纸等资料交接、交底工作。

b.接地材料到货齐全并通过质量验收合格。

c.接地加工件制作完成。

d.主接地网施工区土建开挖、回填工作已完成，主网施工后，严禁挖土机、推土机工作。

11.2 施工方法、步骤及作业程序11.3 .1材料本项目接地网水平接地体选用50X5M热镀锌扁钢，垂直接地体采用直径50mm热镀锌钢管。

11.2.2施工方法a.土方开挖D土方开挖应与土建施工、下水道建设、输水管道建设、电缆沟及电缆设施建设密切配合。

2) 开挖前，测量人员会测量开挖位置的精度。

开挖后，需要测量开挖深度和宽度。

3) 垂直接地棒顶面和水平接地线埋地标高应符合设计要求。

b.施工工艺1) 接地线施工①水平接地扁钢的布置间距应根据设计施工。

②接地扁钢的连接采用搭接焊，其搭接长度应符合设计。

③扁钢和钢管连接时为保证连接可靠，除应在其接触部位两侧进行焊接外,还应焊以由钢带弯成的弧形卡子或直接由钢带本身弯成弧形与钢管焊接。

2) 对焊接的技术要求①焊接前应将焊接物的焊接处表面的污物消除，直至表面露出金属光泽为止。

②焊接必须牢固无虚焊，所有焊缝应平整无间断，而熔化的金属应该牢固焊透，不应有凹凸夹渣、气孔、未焊透及咬边等缺陷。

③焊接完毕后，应将焊接外的金属渣子和金属飞溅消除干净并在焊接处涂漆以防锈蚀。

3) 室内接地干线敷设①室内接地干线按设计敷设，屋内接地干线采用焊接支撑，使接地体得到可靠支撑。

②室内接地干线连接为搭接焊。

4)电气设备的接地电气设备的保护接地，应严格按规范及设计要求施工，并与接地网可靠连接成整体。

目录一、编制依据 (1)二、工程概况 (1)三、作业工期 (2)四、作业前应做的准备 (2)五、作业程序、方法和要求 (2)六、作业过程中见证点（W）和停工待检点（H）的设定 (6)七、作业结果的检查、验收和质量标准 (7)八、安全、文明施工措施 (7)九、危险源辩识、风险评价、控制措施（见下表） (8)十、质量通病预防与强制性条文执行措施 (9)一、编制依据1．×××光伏发电项目升压站全站防雷接地施工图。

2．《电气装置安装工程接地装置施工及验收规范》（GB50169-2016）3．《电气装置安装工程电气设备交接试验标准》（GB50150-2016）4．《电气装置安装工程质量检验及评定规程》（DL/T5161.1-5161.17-2018）5．关于印发《国家电网公司十八项电网重大反事故措施》（修订版）的通知（国家电网生技〔2012〕352号）6．《国家电网公司输变电工程标准工艺（一）施工工艺手册》7．《国家电网公司输变电工程标准工艺（二）施工工艺示范光盘》8．《国家电网公司输变电工程标准工艺（三）工艺标准库》9．《国家电网公司输变电工程标准工艺（四）典型施工方案》10．关于印发《国家电网公司输变电工程达标投产考核办法》的通知（国家电网基建〔2011〕146号）11．关于印发《国家电网公司输变电优质工程评选办法》的通知（国家电网基建〔2011〕148号）二、工程概况本工程的接地装置按设计图纸的要求如下:以上接地装置用的钢材均要热镀锌处理，地下焊点要涂以导电防腐涂料。

本站接地电阻要求值应符合R＜1Ω。

由于接触电势大，本工程要按设计要求采取均压措施，如设立帽檐式均压带，在操作区铺设鹅卵石及沥青混合物等。

参加作业的人员组织接地装置施工设负责人1人，电焊工2人，普工4人。

分项负责人应具有一定文化水平，能看懂图纸，领会设计意图，具有一定的施工经验，电焊工应经过专业培训并经考试合格，具有上岗证的人员担任。

防雷接地施工技术方案批准: ____________ ________年____月____日审核: ____________ ________年____月____日编写: ____________ ________年____月____日目录1.工程概况及施工范围 (1)2.编制依据 (2)3.施工前准备 (2)4.施工方案 (3)5.质量保证措施 (5)6.强制性条文 (7)7、安全及环境保证措施 (7)1.工程概况及施工范围1.1工程概况及工作量本工程主要任务是发电, 同时完成项目场土地址的生态修复工作, 项目建成后, 预计电站运营期内平均年上网电量为 46634 万 kW·h, 将为伊金霍洛市提供大量的清洁能源, 同时可减少化石资源的消耗, 减少因燃煤等排放有害气体对环境的污染, 对于促进当地旅游业, 带动地方经济快速发展讲起到积极作用。

本工程位于场址区域南区, 设计安装99590块445Wp单晶硅光伏组件, 装机容量为42MWp。

工程采用分块发电、集中并网方案, 将系统分成12个光伏发电单元, 每个发电单元由 8299 块光伏组件组成单元装机容量为3.4776MW。

每个发电单元与1台容量为3125kVA的35/0.8kV双绕组箱式变压器连接, 双绕组箱式变压器分接组串式逆变器。

逆变器输出的交流电接至箱式变压器低压侧, 将电压从800V升至35kV, 通过35kV集电线路电缆汇集至220kV升压站。

项目采用“业主+监理+EPC总承包商”的建设模式, 开发有限公司为项目法人, 工程监理为内蒙古工程建设监理有限责任公司, EPC总承包商为电力技术工程有限责任公司, 安装建设有限公司为D区42MWp建筑安装工程施工单位。

本工程采用12台单机容量3.5MWp的光伏发电单元, 总装机容量为42MWp, 每个光伏方阵设一台箱式变压器, 地基标高超挖50cm换填砂砾石, 素混凝土基础, 箱式变压器基础接地与光伏区主地网接地相连。

目录１. 工程概况 (1)２. 编制依据 (1)３. 主要工作内容 (1)４. 参加作业人员的资格和要求 (1)５. 作业所需的工器具 (2)６. 作业前应做的准备工作 (2)７. 作业程序、操作方法 (2)８. 工艺质量要求 (4)９. 安全措施及文明施工求 (4)1 工程概况大庆市萨尔图区春雷农场40兆瓦光伏发电项目位于大庆市萨尔图区春雷农场，本工程共40MW,共22个并网发电单元。

每个发电子系统以太阳能电池组件-直流汇流箱-逆变器-升压变压器发电模块构成。

本工程新建一座110KV升压站、35kV户内配电装置安装、35kV SVG成套设备、35kV接地变、屏柜安装及其二次系统接入等安装、光伏场区40MW装机容量。

2 编制依据2.1江苏谦鸿电力工程咨询有限公司设计施工图2.2《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）2.3《电力建设火电工程施工工艺实施细则》（DJ-GY-19）2.4《电力建设安全工作规程》（DL5009.1-2014）2.5《电气装置安装工程质量检验及评定规程》（DL/T 5161.1～5161.17-2002）3 主要工程内容镀锌扁钢接地排60*8、60*6、50*5，垂直角钢接地极50*50*5。

4 参加作业人员的资格和要求4.1凡参加作业人员必须经三级安全教育，并经考试合格。

4.2熟悉全厂接地装置安装工艺要求、验收规范及质量标准。

4.3施工人员应熟知本作业指导书，必须参加技术交底活动，并做好记录。

5 作业所需的工器具5.1交流电焊机2台5.2弯排机1台5.3切排机1台5.4活动扳手2把5.5卷尺2把5.6榔头2把5.7钢丝钳1把5.8接地电阻测试仪1台5.9锉刀2把6 作业前应做的准备工作6.1组织施工人员学习图纸及验收规范，学习本作业指导书，并进行技术交底。

6.2准备好施工所用的工器具。

7 作业程序、操作方法7.1接地体（线）的连接。

7.1.1接地体（线）的连接应采用焊接，焊接必须牢固无虚焊，焊接面应采取防腐处理。

光伏发电系统防雷与接地系统的安装施工1.防雷器的安装（1）安装方法防雷器的安装比较简单，防雷器模块、火花放电间隙模块及报警模块等，都可以非常方便地组合并直接安装到配电箱中标准的35mm 导轨上。

⑵安装位置的确定一般来说，防雷器要安装在根据分区防雷理论要求确定的分区交界处。

B级（In级）防雷器一般安装在电缆进入建筑物的入口处，如安装在电源的主配电柜中;C级（11级）防雷器一般安装在分配电柜中，作为基本保护的补充；D级（I级）防雷器属于精细保护级防雷装置,要尽可能地靠近被保护设备端进行安装。

防雷分区理论及防雷器等级是根据DINVDEO185和IEC61312-1等相关标准确定的。

⑶电气连接防雷器的连接导线必须尽可能短，以避免导线阻抗和感抗产生附加的残压降。

如果现场安装的连接线长度无法小于0.5m时，则防雷器必须使用V字型方式连接。

同时，布线时必须将防雷器的输入线和输出线尽可能地保持较远距离排布。

另外，布线时要注意已经保护的线路和未保护的线路（包括接地线）不能近距离平行排布，二者必须有一定空间距离或通过屏蔽装置进行隔离,以防止未保护线路向已经保护线路感应雷电浪涌电流。

防需器连接线的权面积应和配电系统的相线及零线（L12.L3.N）的截面积相同或按照下表选取。

防雷器连接线截面积选取对照表导线截面积mm2（材质：铜）≥70主电路导线截面积≤3550≥70防雷器接地线截面积≥1625≥35IO1625防雷器连接线截面积⑷零线和地线的连接零线的连接可以分流相当可观的雷电流，在主配电柜中，零线的连接线截面积应不小于16mm2,当用在一些用电量较小的系统中，零线的截面积可以相应选择得较小些。

防雷器接地线的截面积一般取主电路导线截面积的一半，或按照表上表选取。

⑸接地和等电位连接防雷器的接地线必须和设备的接地线或系统保护接地可靠连接。

如果系统存在雷击保护等电位连接系统，防雷器的接地线最终也必须和等电位连接系统可靠连接。

光伏发电防雷接地施工方案1. 引言光伏发电系统是一种通过太阳能将光能转化为电能的系统。

在建设和运营光伏发电系统过程中，我们必须考虑到防雷接地的重要性。

本文将提供一个光伏发电防雷接地施工方案，旨在保护光伏发电系统不受雷击的影响。

2. 防雷接地原理防雷接地是指通过一系列的导体和地面连接，将不同部分相互连接，并将系统与地面进行有效连接，以达到保护设备和人员的目的。

光伏发电防雷接地的主要原则如下：1.减小接地电阻：接地电阻越小，就越容易将雷电流引导到地下，减小对系统的影响；2.均匀分布：接地电阻均匀分布，确保整个系统都能有效地接地；3.接地导体的选择：使用合适的接地导体材料，以确保导电能力和耐腐蚀性能；4.连接的可靠性：确保接地导体与其他部件的连接牢固可靠。

3. 防雷接地施工方案光伏发电防雷接地施工方案的具体步骤如下：3.1 确定接地位置根据光伏发电系统的特点和周围的环境条件，选择合适的接地位置。

通常情况下，接地位置应远离有可能形成雷击的高建筑物和金属设备，并且距离光伏组件较近，以便提供较短的接地导体长度。

3.2 进行土质测试在确定接地位置后，进行土壤电阻测试。

通过测量土壤电阻值，可以评估土壤的导电能力。

根据测试结果，选择合适的接地深度和直径。

3.3 确定接地导体材料根据土壤测试结果和系统要求，选择适当的接地导体材料。

常见的接地导体材料包括铜材、镀锌钢等，具有良好的导电性能和耐腐蚀性能。

3.4 进行接地导体施工根据设计要求，进行接地导体的施工。

首先，清理接地位置周围的杂物和障碍物，确保接地位置的清洁。

然后，按照设计要求铺设接地导体，并进行连接，确保导体与其他部件的接触牢固可靠。

3.5 进行接地测试在接地导体施工完成后，进行接地测试。

通过测试接地电阻值，评估接地系统的性能。

如果接地电阻过大，应检查并确定是否存在施工缺陷，及时进行修复。

3.6 编写接地施工报告在接地施工完成后，编写接地施工报告。

报告应包括接地施工的过程、测试结果和评估，以及针对发现的问题的解决方案。

目录第一章项目概况 (1)第二章技术标准和规范 (1)第三章防雷概述 (1)第四章雷电对电气设备的影响 (2)4.1 直击雷 (2)4.2 雷电波侵入 (3)4.3 电磁感应 (3)4.4 地电位反击 (3)4.5 开关过电压 (3)第五章项目内容及要求 (3)5.1 光伏方阵及箱变接防雷接地工程 (3)5.2 光伏方阵接地系统 (4)5.3 接地材料要求 (4)第六章设计方案 (4)6.1 防雷类别及电子信息系统雷电防护等级 (4)6.2 光伏方阵及箱变防雷接地设计方案 (4)6.2.1 防直击雷设计 (4)6.2.2 防闪电涌设计 (4)6.2.3 接地等电位连接 (5)6.2.4 光伏发电系统的相关设备浪涌过电压保护示意图 (5)6.3 光伏场区防直击雷方案 (5)6.4 光伏场区防直击雷措施 (6)6.5 光伏场区防雷接地方案 (6)6.6 光伏场区防雷接地具体措施 (8)6.7 光伏场区环形闭合地网的接地电阻计算 (9)第七章施工方法 (11)第八章工期及资源配置 (13)第一章项目概况本项目位于光伏电站位于，地形较开阔，坡度在 5°～25°不等之间，海拔高程伏电站场址所在区域是云南省太阳能资源可开发区域之一，年太阳总辐射为5328.0MJ/m2·a，年日照时数为 2111.3hr，根据《太阳能资源评估方法》（QX/T 89—2008）判定其太阳能资源属于很丰富地区，资源具备较好的开发条件。

太阳总辐射值最高月与最低月之比为1.68，年内月太阳总辐射值变化基本平稳，工程开发利用价值较高，有利于太阳能能源的稳定输出。

场址所在区域降雪天气很少，无沙尘天气，气温年内变化不大，目标区域内风速不大，气候条件有利于太阳能资源开发。

全站光伏方阵电能经逆变升压至35kV后送入110kV升压站，汇集并网光伏电站电力后，以1回110kV线路接入220kV沙林变电站。

第二章技术标准和规范下列标准所包含的条文，通过在本技术规范中引用而构成本规范的条文。

光伏发电防雷接地施工方案光伏发电系统是一种利用太阳能将光能转化为电能的设备，具有环保、可再生的优点。

然而，在安装和使用过程中，光伏发电系统也会面临雷击的风险。

为了保护光伏设备和减少雷击风险，必须进行防雷接地施工。

下面将介绍一种光伏发电防雷接地施工方案。

一、场地选址和环境评估在光伏发电系统的安装前，应对场地进行评估。

场地应远离高大建筑物、高压线、油井等高风险因素，并具备适合接地施工的土地条件。

二、接地设计1.接地系统类型选择根据实际情况，可以选择单体接地系统或网状接地系统。

单体接地系统适用于土壤电阻率低、潮湿度高的场地，而网状接地系统适用于土壤电阻率高、潮湿度低的场地。

2.接地系统布置根据光伏发电系统的规模和场地的大小，合理布置接地系统。

大型光伏发电系统通常采用网状接地系统，将电站分割成若干个区域，并且每个区域内布置接地体，然后将所有区域互相连接。

3.接地体选择接地体可以选择金属材料，如铜、镀锌铁等，也可以选择化学接地剂，如碳铝接地剂。

选择合适的接地体材料，保证接地体与土壤的接触面积大，电阻小。

接地体的数量和尺寸应根据计算结果确定。

三、接地施工步骤1.清理施工区域施工前，应将接地区域的杂物清理干净，确保施工区域清洁。

2.埋设接地体根据设计要求，在合适的位置埋设接地体。

首先挖掘适当大小的接地坑，然后将接地体放入坑中。

确保接地体与土壤紧密接触，并填充好土壤。

3.连接接地体将接地体连接到光伏发电系统的接地线上。

使用适当的电缆进行连接，并确保连接牢固。

4.测量接地电阻接地施工完成后，使用专业的接地电阻测试仪测量接地电阻。

保证接地电阻符合安全标准，并记录测量结果。

4.定期检查和维护光伏发电系统的接地系统需要定期检查和维护。

定期检查接地体周围是否有杂草和积水，确保接地体的接触面积和电阻保持稳定。

此外，还应定期检查接地线和接地体连接处是否松动，需要及时进行维修。

总结：防雷接地施工是保护光伏发电设备的重要环节。

通过场地选址和环境评估，合理选择接地系统类型，并根据设计要求布置接地系统。
