CMOS集成电路设计(三)：CMOS设计注意事项

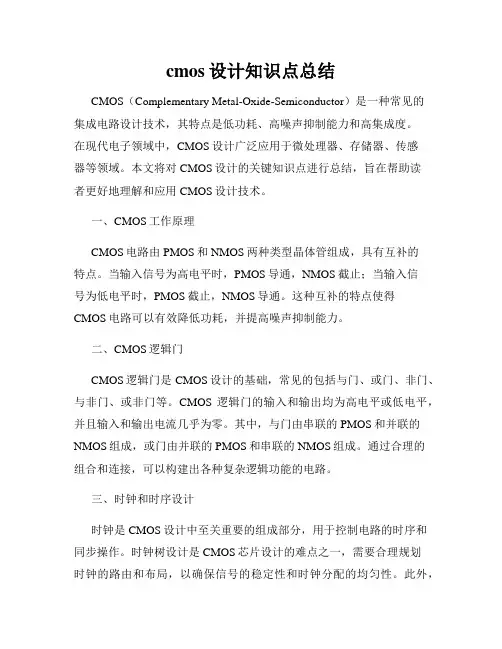

cmos设计知识点总结CMOS（Complementary Metal-Oxide-Semiconductor）是一种常见的集成电路设计技术，其特点是低功耗、高噪声抑制能力和高集成度。

在现代电子领域中，CMOS设计广泛应用于微处理器、存储器、传感器等领域。

本文将对CMOS设计的关键知识点进行总结，旨在帮助读者更好地理解和应用CMOS设计技术。

一、CMOS工作原理CMOS电路由PMOS和NMOS两种类型晶体管组成，具有互补的特点。

当输入信号为高电平时，PMOS导通，NMOS截止；当输入信号为低电平时，PMOS截止，NMOS导通。

这种互补的特点使得CMOS电路可以有效降低功耗，并提高噪声抑制能力。

二、CMOS逻辑门CMOS逻辑门是CMOS设计的基础，常见的包括与门、或门、非门、与非门、或非门等。

CMOS逻辑门的输入和输出均为高电平或低电平，并且输入和输出电流几乎为零。

其中，与门由串联的PMOS和并联的NMOS组成，或门由并联的PMOS和串联的NMOS组成。

通过合理的组合和连接，可以构建出各种复杂逻辑功能的电路。

三、时钟和时序设计时钟是CMOS设计中至关重要的组成部分，用于控制电路的时序和同步操作。

时钟树设计是CMOS芯片设计的难点之一，需要合理规划时钟的路由和布局，以确保信号的稳定性和时钟分配的均匀性。

此外，时序设计涉及到电路的延迟、时序分析、时序优化等方面，对于高性能和低功耗的要求，时序设计不可或缺。

四、功耗和噪声优化CMOS设计中，功耗和噪声是两个不可忽视的问题。

功耗优化旨在减少电路的能耗，常见的优化方法包括降低供电电压、减小晶体管尺寸、功耗管理以及电源管理等。

噪声优化则是为了提高电路的抗干扰能力和可靠性，减少信号的混叠和失真。

采用合适的滤波器、抑制器和隔离器等设计技术，可以有效减少噪声对电路的影响。

五、布局与布线布局和布线是CMOS设计中的重要环节，直接关系到电路的性能和可靠性。

布局设计涉及到电路元件的摆放和连线规划，应考虑到尺寸、功耗、散热等方面的因素。

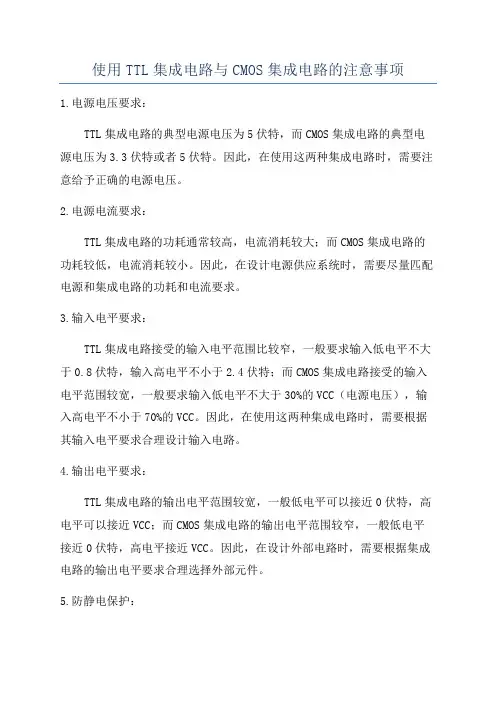

使用TTL集成电路与CMOS集成电路的注意事项1.电源电压要求：TTL集成电路的典型电源电压为5伏特，而CMOS集成电路的典型电源电压为3.3伏特或者5伏特。

因此，在使用这两种集成电路时，需要注意给予正确的电源电压。

2.电源电流要求：TTL集成电路的功耗通常较高，电流消耗较大；而CMOS集成电路的功耗较低，电流消耗较小。

因此，在设计电源供应系统时，需要尽量匹配电源和集成电路的功耗和电流要求。

3.输入电平要求：TTL集成电路接受的输入电平范围比较窄，一般要求输入低电平不大于0.8伏特，输入高电平不小于2.4伏特；而CMOS集成电路接受的输入电平范围较宽，一般要求输入低电平不大于30%的VCC（电源电压），输入高电平不小于70%的VCC。

因此，在使用这两种集成电路时，需要根据其输入电平要求合理设计输入电路。

4.输出电平要求：TTL集成电路的输出电平范围较宽，一般低电平可以接近0伏特，高电平可以接近VCC；而CMOS集成电路的输出电平范围较窄，一般低电平接近0伏特，高电平接近VCC。

因此，在设计外部电路时，需要根据集成电路的输出电平要求合理选择外部元件。

5.防静电保护：由于TTL和CMOS集成电路中的晶体管都非常小，都容易受到静电的损害。

因此，在使用这两种集成电路时，必须注意防静电措施，例如在操作前使用静电防护设备（如手套、腕带等），避免直接用手触摸芯片引脚，确保芯片的可靠性和寿命。

6.工作温度范围：TTL和CMOS集成电路的工作温度范围不同，需要根据实际应用选择合适的集成电路。

TTL集成电路一般工作温度范围为0℃至70℃，而CMOS集成电路一般工作温度范围为-40℃至85℃，甚至达到125℃。

因此，在使用这两种集成电路时，需要根据工作环境的温度范围选择合适的集成电路。

7.噪声和速度要求：TTL集成电路的抗噪声能力较好，但速度较慢；而CMOS集成电路的抗噪声能力较差，但速度较快。

因此，在设计数字电路时，需要根据噪声和速度要求选择合适的集成电路。

CMOS集成电路设计基础CMOS（亦称互补金属氧化物半导体）是一种常用的集成电路设计技术，它在数字电路中广泛使用。

本文将详细介绍CMOS集成电路设计的基础知识。

CMOS电路是由PMOS（P型金属氧化物半导体）和NMOS（N型金属氧化物半导体）晶体管组成的。

PMOS和NMOS的工作原理相反，当输入信号为高电平时，PMOS开关导通，NMOS截断；当输入信号为低电平时，PMOS截断，NMOS导通。

通过PMOS和NMOS的结合，可以实现高度集成的数字电路。

CMOS电路的优势主要体现在以下几个方面：1.功耗低：由于CMOS电路只有在切换时才消耗功耗，因此静态功耗基本可以忽略不计。

而且CMOS在开关时的功耗也非常低。

2.噪声低：CMOS电路的输出电平会受到两个晶体管开关阈值的影响，这样可以减小由于电流变化而引起的噪声。

3.集成度高：CMOS电路可以实现非常高的集成度，因为它的结构非常简单，只需要两种类型的晶体管。

1.逻辑门设计：逻辑门是CMOS电路的基本单元，它可以实现与门、或门、非门等逻辑运算。

逻辑门的设计要考虑功耗、速度和面积等因素。

2.布局设计：布局设计是将逻辑门按照一定的规则进行布置，以实现电路的高集成度和高性能。

布局设计需要考虑晶体管的相互影响，以及电路的信号延迟等因素。

3.时序设计：时序设计是指在设计中考虑到电路的时序特性，以满足时序约束。

时序设计需要考虑时钟频率、延迟等因素，以确保电路的正确操作。

4.电源和地设计：CMOS电路需要提供稳定的电源和地，以确保电路的正常运行。

电源和地的设计需要考虑电源噪声、电源提供能力等因素。

总之，CMOS集成电路设计基础知识包括逻辑门设计、布局设计、时序设计和电源地设计等方面。

了解这些基础知识，可以帮助我们理解和设计复杂的CMOS集成电路，提高电路的性能和可靠性。

模拟cmos集成电路设计课后题CMOS（Complementary Metal-Oxide-Semiconductor）集成电路设计是现代电子技术的关键领域之一。

该领域涉及到各种基本电路以及整个系统的设计与优化。

本文将模拟一篇CMOS集成电路设计的课后题，其中包括对基本电路的设计以及系统级优化的考察。

第一部分：基本电路设计（2000字左右）1. 设计一个2输入与门的CMOS电路。

给出电路图，并写出相应的布尔表达式。

2. 为了减小功耗并提高响应速度，经常需要将电路设计为动态逻辑电路。

请设计一个动态逻辑的非门电路，给出电路图，并写出相应的时钟脉冲控制信号。

第二部分：CMOS集成电路设计（2000字左右）3. 设计一个3输入与门的CMOS电路，并对其功耗进行优化。

4. 设计一个4位二进制全加器的CMOS电路，并考虑功耗和面积的优化。

第三部分：系统级优化（2000字左右）5. 将两个2输入与门和一个2输入或门组合成一个3输入与门。

请给出详细的设计流程和最终的电路图。

6. 设计一个8位互补码加法器的CMOS电路，并考虑功耗、面积和延迟的优化。

第一部分：基本电路设计1. 设计一个2输入与门的CMOS电路。

给出电路图，并写出相应的布尔表达式。

CMOS与门的基本电路由PMOS管和NMOS管组成。

在输入A和B分别接入与门电路的两个输入端，而输出则连接到NMOS管和PMOS管接口的并联电路的输出端。

当A和B同时为高电平时，输出才为高电平。

其布尔表达式可以写为：Z = A * B。

2. 为了减小功耗并提高响应速度，经常需要将电路设计为动态逻辑电路。

请设计一个动态逻辑的非门电路，给出电路图，并写出相应的时钟脉冲控制信号。

动态非门电路的设计可以采用PMOS管串联的结构。

当输入S 为高电平时，NMOS管导通，输出结果为0；当输入S为低电平时，PMOS管导通，输出结果为1。

其时钟脉冲控制信号可以表示为：NAND(A, A)。

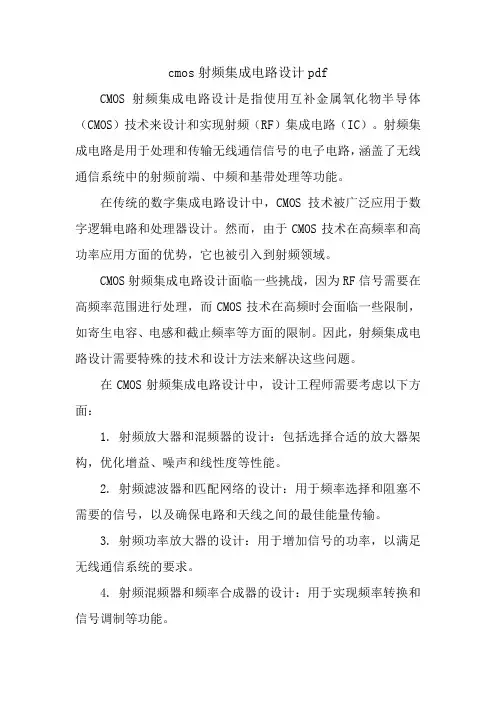

cmos射频集成电路设计pdf
CMOS射频集成电路设计是指使用互补金属氧化物半导体（CMOS）技术来设计和实现射频（RF）集成电路（IC）。

射频集成电路是用于处理和传输无线通信信号的电子电路，涵盖了无线通信系统中的射频前端、中频和基带处理等功能。

在传统的数字集成电路设计中，CMOS技术被广泛应用于数字逻辑电路和处理器设计。

然而，由于CMOS技术在高频率和高功率应用方面的优势，它也被引入到射频领域。

CMOS射频集成电路设计面临一些挑战，因为RF信号需要在高频率范围进行处理，而CMOS技术在高频时会面临一些限制，如寄生电容、电感和截止频率等方面的限制。

因此，射频集成电路设计需要特殊的技术和设计方法来解决这些问题。

在CMOS射频集成电路设计中，设计工程师需要考虑以下方面：
1. 射频放大器和混频器的设计：包括选择合适的放大器架构，优化增益、噪声和线性度等性能。

2. 射频滤波器和匹配网络的设计：用于频率选择和阻塞不需要的信号，以及确保电路和天线之间的最佳能量传输。

3. 射频功率放大器的设计：用于增加信号的功率，以满足无线通信系统的要求。

4. 射频混频器和频率合成器的设计：用于实现频率转换和信号调制等功能。

5. 射频信号传输和接收电路的设计：包括天线、调制解调器和射频前端电路等。

CMOS射频集成电路设计需要深入理解射频电路和系统的工作原理、相关的无线通信标准和要求，以及CMOS技术的特点和限制。

通过合适的设计工具、模拟和仿真技术，设计工程师可以优化电路性能，满足射频通信系统的需求。

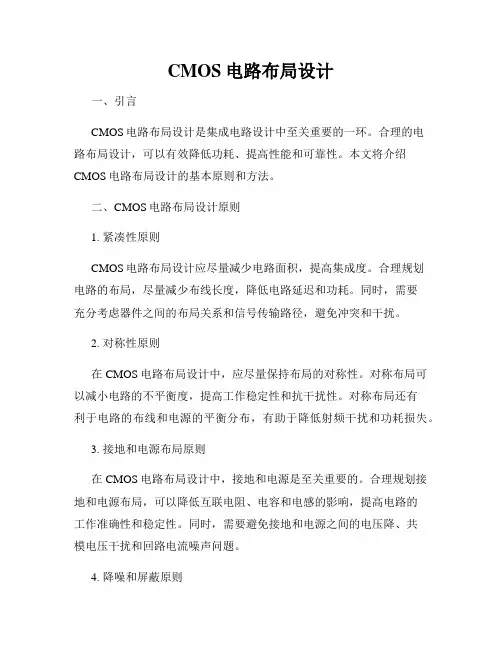

CMOS电路布局设计一、引言CMOS电路布局设计是集成电路设计中至关重要的一环。

合理的电路布局设计，可以有效降低功耗、提高性能和可靠性。

本文将介绍CMOS电路布局设计的基本原则和方法。

二、CMOS电路布局设计原则1. 紧凑性原则CMOS电路布局设计应尽量减少电路面积，提高集成度。

合理规划电路的布局，尽量减少布线长度，降低电路延迟和功耗。

同时，需要充分考虑器件之间的布局关系和信号传输路径，避免冲突和干扰。

2. 对称性原则在CMOS电路布局设计中，应尽量保持布局的对称性。

对称布局可以减小电路的不平衡度，提高工作稳定性和抗干扰性。

对称布局还有利于电路的布线和电源的平衡分布，有助于降低射频干扰和功耗损失。

3. 接地和电源布局原则在CMOS电路布局设计中，接地和电源是至关重要的。

合理规划接地和电源布局，可以降低互联电阻、电容和电感的影响，提高电路的工作准确性和稳定性。

同时，需要避免接地和电源之间的电压降、共模电压干扰和回路电流噪声问题。

4. 降噪和屏蔽原则CMOS电路布局设计中需要充分考虑降噪和屏蔽措施。

合理布局引脚、信号线和地线，采用合适的屏蔽结构和金属层分割技术，可以有效减少电磁干扰和互电容/互电感的影响，提高电路的可靠性和抗干扰能力。

5. 散热和温度控制原则CMOS电路布局设计应注意散热和温度控制。

高功耗电路模块应与散热设备接触良好，合理布局散热器和散热通道，降低温度梯度和温度差异，保证电路的可靠性和性能。

三、CMOS电路布局设计方法1. 栅极布局栅极布局是CMOS电路布局设计中的重要环节。

应尽量采用等长、等宽和等距的规则栅极布局方式，减少电阻和电容的影响，提高电路性能和一致性。

2. 管子布局管子布局是CMOS电路布局设计的关键。

合理布局管子的位置和尺寸，保证管子之间的有序关系和对称性。

在布局过程中，需要注意避免管子之间的干扰和互感问题，减少电阻和电容的影响。

3. 互连布局互连布局是CMOS电路布局设计中的挑战之一。

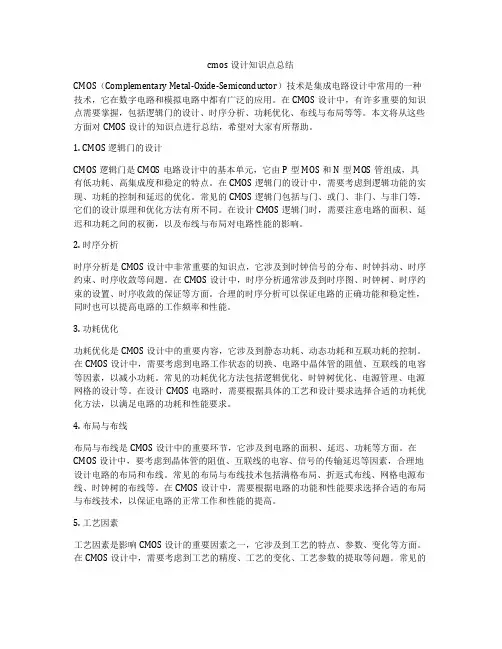

cmos设计知识点总结CMOS（Complementary Metal-Oxide-Semiconductor）技术是集成电路设计中常用的一种技术，它在数字电路和模拟电路中都有广泛的应用。

在CMOS设计中，有许多重要的知识点需要掌握，包括逻辑门的设计、时序分析、功耗优化、布线与布局等等。

本文将从这些方面对CMOS设计的知识点进行总结，希望对大家有所帮助。

1. CMOS逻辑门的设计CMOS逻辑门是CMOS电路设计中的基本单元，它由P型MOS和N型MOS管组成，具有低功耗、高集成度和稳定的特点。

在CMOS逻辑门的设计中，需要考虑到逻辑功能的实现、功耗的控制和延迟的优化。

常见的CMOS逻辑门包括与门、或门、非门、与非门等，它们的设计原理和优化方法有所不同。

在设计CMOS逻辑门时，需要注意电路的面积、延迟和功耗之间的权衡，以及布线与布局对电路性能的影响。

2. 时序分析时序分析是CMOS设计中非常重要的知识点，它涉及到时钟信号的分布、时钟抖动、时序约束、时序收敛等问题。

在CMOS设计中，时序分析通常涉及到时序图、时钟树、时序约束的设置、时序收敛的保证等方面。

合理的时序分析可以保证电路的正确功能和稳定性，同时也可以提高电路的工作频率和性能。

3. 功耗优化功耗优化是CMOS设计中的重要内容，它涉及到静态功耗、动态功耗和互联功耗的控制。

在CMOS设计中，需要考虑到电路工作状态的切换、电路中晶体管的阻值、互联线的电容等因素，以减小功耗。

常见的功耗优化方法包括逻辑优化、时钟树优化、电源管理、电源网格的设计等。

在设计CMOS电路时，需要根据具体的工艺和设计要求选择合适的功耗优化方法，以满足电路的功耗和性能要求。

4. 布局与布线布局与布线是CMOS设计中的重要环节，它涉及到电路的面积、延迟、功耗等方面。

在CMOS设计中，要考虑到晶体管的阻值、互联线的电容、信号的传输延迟等因素，合理地设计电路的布局和布线。

常见的布局与布线技术包括满格布局、折返式布线、网格电源布线、时钟树的布线等。

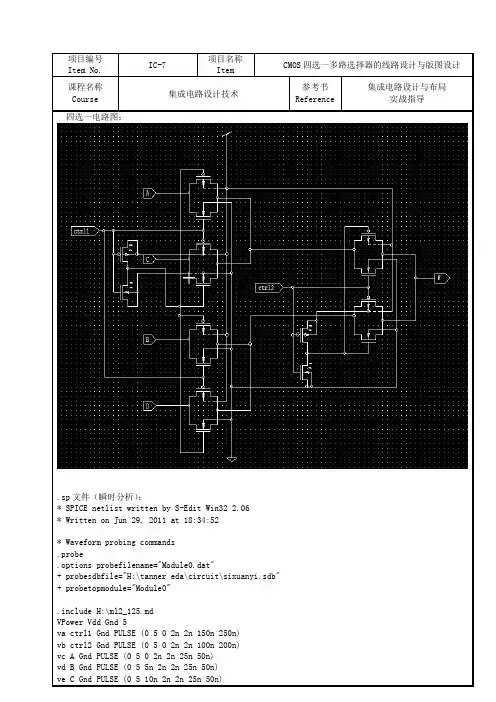

vf D Gnd PULSE (0 5 15n 2n 2n 25n 50n).tran 1n 400n.print tran v(ctrl1) v(ctrl2) v(A) v(B) v(C) v(D) v(F)* Main circuit: Module0M1 C N1 N5 Gnd NMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24uM2 N1 ctrl1 Gnd Gnd NMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24u M3 N18 ctrl2 Gnd Gnd NMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24u M4 A ctrl1 N5 Gnd NMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24uM5 B ctrl1 N2 Gnd NMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24uM6 D N1 N2 Gnd NMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24uM7 N5 ctrl2 F Gnd NMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24uM8 N2 N18 F Gnd NMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24uM9 C ctrl1 N5 Vdd PMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24uM10 A N1 N5 Vdd PMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24uM11 N1 ctrl1 Vdd Vdd PMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24u M12 N18 ctrl2 Vdd Vdd PMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24u M13 B N1 N2 Vdd PMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24uM14 D ctrl1 N2 Vdd PMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24uM15 N5 N18 F Vdd PMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24uM16 N2 ctrl2 F Vdd PMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24u* End of main circuit: Module0电路图瞬时分析波形图：版图设计：内容（方法、步骤、要求或考核标准及所需工具、设备等）一、实训设备与工具1．PVI计算机一台；2．Tanner Pro集成电路设计软件二、项目总体要求采用全CMOS线路结构，实现如下电路功能：对应选择信号的四种组合，将输入数据信号一一传送到输出端。

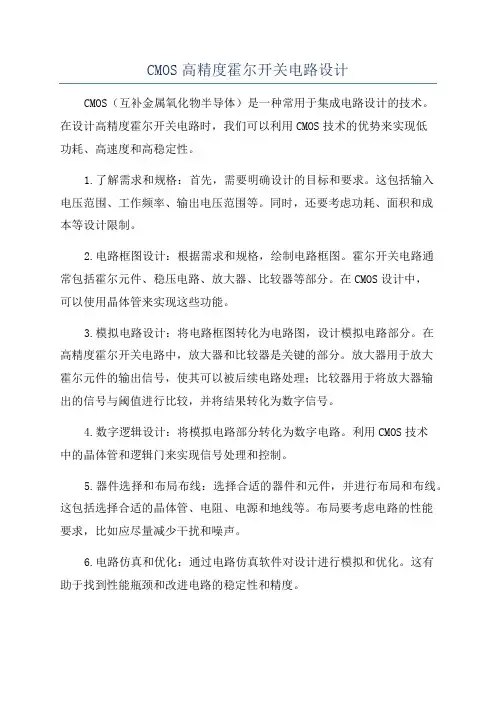

CMOS高精度霍尔开关电路设计CMOS（互补金属氧化物半导体）是一种常用于集成电路设计的技术。

在设计高精度霍尔开关电路时，我们可以利用CMOS技术的优势来实现低功耗、高速度和高稳定性。

1.了解需求和规格：首先，需要明确设计的目标和要求。

这包括输入电压范围、工作频率、输出电压范围等。

同时，还要考虑功耗、面积和成本等设计限制。

2.电路框图设计：根据需求和规格，绘制电路框图。

霍尔开关电路通常包括霍尔元件、稳压电路、放大器、比较器等部分。

在CMOS设计中，可以使用晶体管来实现这些功能。

3.模拟电路设计：将电路框图转化为电路图，设计模拟电路部分。

在高精度霍尔开关电路中，放大器和比较器是关键的部分。

放大器用于放大霍尔元件的输出信号，使其可以被后续电路处理；比较器用于将放大器输出的信号与阈值进行比较，并将结果转化为数字信号。

4.数字逻辑设计：将模拟电路部分转化为数字电路。

利用CMOS技术中的晶体管和逻辑门来实现信号处理和控制。

5.器件选择和布局布线：选择合适的器件和元件，并进行布局和布线。

这包括选择合适的晶体管、电阻、电源和地线等。

布局要考虑电路的性能要求，比如应尽量减少干扰和噪声。

6.电路仿真和优化：通过电路仿真软件对设计进行模拟和优化。

这有助于找到性能瓶颈和改进电路的稳定性和精度。

7.制作电路图：根据设计结果，绘制电路图。

这包括详细的电路连接和元器件的数值参数。

8.制作原型：根据电路图制作原型电路板，通过实际测试和验证来评估电路的性能和稳定性。

9.优化和调整：根据测试结果，对电路进行优化和调整。

这可能包括更改电路参数、布线和元器件的选择。

10.整合和验证：将电路集成到系统中进行验证。

这可能需要与其他电路和设备进行适配和测试。

总结来说，CMOS高精度霍尔开关电路设计需要进行需求分析、电路框图设计、模拟电路设计、数字逻辑设计、器件选择和布局布线、电路仿真和优化、制作电路图、制作原型、优化和调整、整合和验证等一系列步骤。

cmos射频集成电路工程实践CMOS射频集成电路工程实践CMOS射频集成电路（RFIC）是一种在射频领域具有广泛应用的技术，其在无线通信、雷达、无线传感器等领域中扮演着重要角色。

本文将介绍CMOS射频集成电路工程实践的相关内容。

一、CMOS射频集成电路的概述CMOS射频集成电路是指在互补金属氧化物半导体（CMOS）工艺下设计和制造的射频集成电路。

相比于传统的射频集成电路，CMOS射频集成电路具有功耗低、成本低、集成度高等优势，因此受到了广泛关注和应用。

二、CMOS射频集成电路的设计流程CMOS射频集成电路的设计流程包括前端设计和后端设计两个阶段。

前端设计主要包括电路设计、射频模拟仿真和参数提取等步骤；后端设计则包括版图设计、布局布线和封装测试等步骤。

设计流程的每个环节都需要经过严格的验证和测试，以确保设计的性能和可靠性。

三、CMOS射频集成电路的关键技术1. CMOS射频前端设计技术射频前端设计技术主要包括射频信号处理、功率放大和频率合成等方面。

在射频信号处理中，需要考虑信号的放大、滤波、混频等处理，以满足不同应用场景下的需求。

功率放大器是射频集成电路中的核心部件，需要根据不同的功耗和增益要求设计合适的放大器结构。

频率合成则是指根据输入信号的频率要求生成特定的输出频率信号。

2. CMOS射频后端设计技术射频后端设计技术主要包括版图设计、布局布线和封装测试。

在版图设计中，需要将前端设计的电路结构转化为实际的版图，考虑电路的布局和连接等因素。

布局布线则是指将电路中的各个元件按照一定的规则进行布置，并进行连线的设计。

封装测试则是在完成版图设计和布局布线后，对电路进行封装和测试，以验证电路的性能和可靠性。

四、CMOS射频集成电路的应用CMOS射频集成电路在无线通信、雷达、无线传感器等领域中具有广泛应用。

在无线通信领域，CMOS射频集成电路可以用于手机、无线局域网、蓝牙等设备中，实现无线通信功能。

在雷达领域，CMOS射频集成电路可以用于目标检测、跟踪和信号处理等方面。

模拟CMOS集成电路设计CMOS（Complementary Metal-Oxide-Semiconductor）是一种常用的集成电路技术，它集成了互补式MOS（Metal-Oxide-Semiconductor）晶体管。

CMOS集成电路在现代电子设备中广泛应用，包括微处理器、存储器、传感器等。

在CMOS集成电路设计中，主要包括电路设计、布局设计和物理设计三个步骤。

首先是电路设计阶段。

在这个阶段，设计师需要根据需求，设计出满足功能要求的电路。

在CMOS集成电路中，常用的电路包括放大器、逻辑门、时钟电路等。

设计师需要选择适当的元件和电阻、电容等被动元件，并根据以往的经验和电路模拟工具进行电路仿真和优化，以确保电路功能的正确性和稳定性。

接下来是布局设计阶段。

在这个阶段，设计师需要将电路的不同元件绘制在芯片的平面图上，并确定它们之间的连接。

设计师需要考虑到元件之间的距离、尺寸和位置，以最大程度地优化电路的性能和布局的紧凑性。

此外，还需要考虑到电路的供电和接地网络的布局，以确保信号的良好传输和降低噪音干扰。

布局设计要求设计师具有创造性和良好的空间意识。

最后是物理设计阶段。

在这个阶段，设计师需要将布局转化为制造可行的物理布局。

设计师需要考虑到工艺工程的要求，如晶圆的尺寸和掩膜的制造。

设计师需要通过使用CAD工具进行器件的布局、连线规划和优化，以确保电路的可制造性和可靠性。

此外，还需要考虑到电路的功耗和散热问题，以确保电路的长期稳定性。

总的来说，CMOS集成电路设计涉及多个阶段，包括电路设计、布局设计和物理设计。

设计师需要通过使用电路仿真工具和CAD工具进行电路的仿真和优化，并考虑到电路功能、布局紧凑性和制造可行性等因素，以设计出满足要求的CMOS 集成电路。

拉扎维模拟CMOS集成电路设计第三章作业答案详解完整版教程解析第一题题目：请解释拉扎维模拟CMOS集成电路设计的主要目标。

拉扎维模拟CMOS集成电路设计的主要目标是通过集成电路设计技术来实现高性能、低功耗、低噪声、高稳定性的模拟电路。

具体目标包括：1.高性能：通过优化电路结构和参数，提高电路的增益、带宽和速度，以满足高性能模拟信号处理需求。

2.低功耗：采用低功耗设计技术，减少功耗和电源电压，提高电路的能效比，延长电池寿命。

3.低噪声：通过降低噪声源和优化电路设计，减少电路的噪声，并提高信号与噪声比，以提高电路的信号处理能力。

4.高稳定性：通过减小电路参数的变化范围、提高电路对温度、工艺和电源电压的抵抗能力，提高电路的稳定性和可靠性。

综合上述目标，拉扎维模拟CMOS集成电路设计致力于设计出符合实际需求，并具有良好性能、可靠性和可实施性的模拟电路。

第二题题目：什么是负载效应？在拉扎维模拟CMOS集成电路中如何考虑负载效应？负载效应是指当负载改变时，电路的工作条件和性能表现发生变化的现象。

在拉扎维模拟CMOS集成电路中，考虑负载效应是非常重要的。

拉扎维模拟CMOS集成电路中，电路的输入和输出之间会存在阻抗差异，从而导致在连接电路之间引入额外的电容和电阻负载。

这些负载对电路的工作状态产生影响，可能导致增益降低、频率响应偏移、功耗增加等问题。

为了考虑负载效应，在拉扎维模拟CMOS集成电路设计中，需要进行以下步骤：1.电路参数分析：通过计算和仿真，分析电路的输入和输出阻抗，确定电路的负载情况。

2.负载效应补偿：根据负载效应分析结果，采取一系列补偿措施来消除或减小负载效应对电路性能的影响。

例如，可以通过优化电路的结构或参数来改变电路的负载特性，使其更符合设计要求。

3.电路稳定性分析：在设计过程中，还需要对电路的稳定性进行分析。

如果负载效应较大，可能会导致电路的振荡或不稳定现象。

通过稳定性分析，可以预测和避免这些问题的发生。

vf D Gnd PULSE (0 5 15n 2n 2n 25n 50n).tran 1n 400n.print tran v(ctrl1) v(ctrl2) v(A) v(B) v(C) v(D) v(F)* Main circuit: Module0M1 C N1 N5 Gnd NMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24uM2 N1 ctrl1 Gnd Gnd NMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24u M3 N18 ctrl2 Gnd Gnd NMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24u M4 A ctrl1 N5 Gnd NMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24uM5 B ctrl1 N2 Gnd NMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24uM6 D N1 N2 Gnd NMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24uM7 N5 ctrl2 F Gnd NMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24uM8 N2 N18 F Gnd NMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24uM9 C ctrl1 N5 Vdd PMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24uM10 A N1 N5 Vdd PMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24uM11 N1 ctrl1 Vdd Vdd PMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24u M12 N18 ctrl2 Vdd Vdd PMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24u M13 B N1 N2 Vdd PMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24uM14 D ctrl1 N2 Vdd PMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24uM15 N5 N18 F Vdd PMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24uM16 N2 ctrl2 F Vdd PMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24u* End of main circuit: Module0电路图瞬时分析波形图：版图设计：内容（方法、步骤、要求或考核标准及所需工具、设备等）一、实训设备与工具1．PVI计算机一台；2．Tanner Pro集成电路设计软件二、项目总体要求采用全CMOS线路结构，实现如下电路功能：对应选择信号的四种组合，将输入数据信号一一传送到输出端。

cmos模拟集成电路设计基础CMOS模拟集成电路（Complementary Metal-Oxide-Semiconductor Analog Integrated Circuit）是一种基于CMOS技术的模拟电路集成化设计。

以下是CMOS模拟集成电路设计的基础知识：1.CMOS技术：CMOS是一种集成电路制造技术，其中包含两种类型的晶体管：NMOS（N型金属氧化物半导体）和PMOS（P型金属氧化物半导体）。

通过将NMOS和PMOS 晶体管结合，可以实现低功耗、高集成度和高性能的模拟集成电路设计。

2.基本元件：CMOS模拟集成电路设计中使用的基本元件包括晶体管、电容器和电阻器。

NMOS和PMOS晶体管用于实现放大和开关功能，电容器用于存储电荷和控制频率响应，电阻器用于调整电路的工作条件。

3.偏置电路：CMOS模拟集成电路中的偏置电路用于提供恒定和稳定的电流或电压。

它包括电流镜（Current Mirror）电路和电压源（Voltage Reference）电路。

这些电路通过调整电流和电压的偏置，使电路在不同工作条件下具有可靠的性能。

4.放大电路：CMOS模拟集成电路中的放大电路用于增强输入信号的幅度。

放大电路通常由差分放大器（Differential Amplifier）和级联的共尺寸（Common-Source）放大器组成。

放大电路的设计需要考虑输入电阻、增益、带宽和稳定性等因素。

5.反馈电路：CMOS模拟集成电路中的反馈电路用于控制电路的增益和稳定性。

反馈电路通过将一部分输出信号反馈到输入端，调整输入和输出之间的关系，实现精确的控制和稳定性。

6.输出级：CMOS模拟集成电路的输出级用于驱动负载并提供所需的电流或电压。

输出级通常包括驱动电路和输出级晶体管。

7.噪声和功耗：在CMOS模拟集成电路设计中，需要注意噪声和功耗的控制。

减小噪声可以通过优化偏置电路和减小环境干扰来实现。

降低功耗可以通过优化电路结构、选择合适的电源电压和电流等方式来实现。

CMOS集成电路设计CMOS设计注意事项首先，尺寸比例。

在CMOS设计中，不同电路的尺寸需要得到合理的比例和平衡。

通常，输入电路、放大电路、输出电路等部分需要在尺寸上进行适当的比例调整，以避免电路的饱和或过度放大等问题。

此外，电路中的电流源和负载电阻也需要进行适当的尺寸选择，以确保电流的稳定性和功耗控制。

其次，电源和地线规划。

在CMOS电路中，电源和地线是非常重要的部分，对电路的性能和稳定性有直接影响。

设计人员需要合理规划电源和地线的布局，以减小电流的路径和电路之间的干扰。

同时，应该避免长而细的电源和地线路径，以减小电阻和电压降。

此外，应该使用适当的电源抗扰技术，如电源滤波电容和降噪电源等，以降低噪声和干扰。

第三，信号传输和交叉耦合。

在CMOS电路设计中，信号传输和交叉耦合是一个关键问题。

由于电路中存在许多信号线，它们之间可能存在相互干扰和交叉耦合的问题。

设计人员需要采取一些措施来减小这些问题的影响。

例如，可以使用阻抗匹配和隔离技术来降低信号之间的耦合，使用差分信号传输来抵消共模噪声等。

此外，还应该避免信号线和功率线之间的交叉，并采取屏蔽和隔离措施，以减小干扰和噪声。

第四，功耗和热效应。

在CMOS集成电路设计中，功耗和热效应是一个非常重要的问题。

高功耗会导致电路的温度升高，可能会影响电路的性能和可靠性。

在设计中，应该采取一些措施来减小功耗和热效应。

例如，可以使用低功耗的逻辑风格和电路结构，使用节能的电源管理技术，优化电路的布局和布线，以降低功耗和热效应。

最后，可靠性和封装。

在CMOS集成电路设计中，可靠性和封装也是需要考虑的问题。

设计人员需要选择适当的材料和工艺，以确保电路的可靠性和长寿命。

此外，还应该选择合适的封装技术和器件保护措施，以保护电路免受机械和环境应力的影响。

需要注意的是，以上只是CMOS集成电路设计时需要注意的一些重要事项，实际设计工作中还涉及到许多其他方面的问题，如噪声抑制、线性度、电压和时间偏差等。
