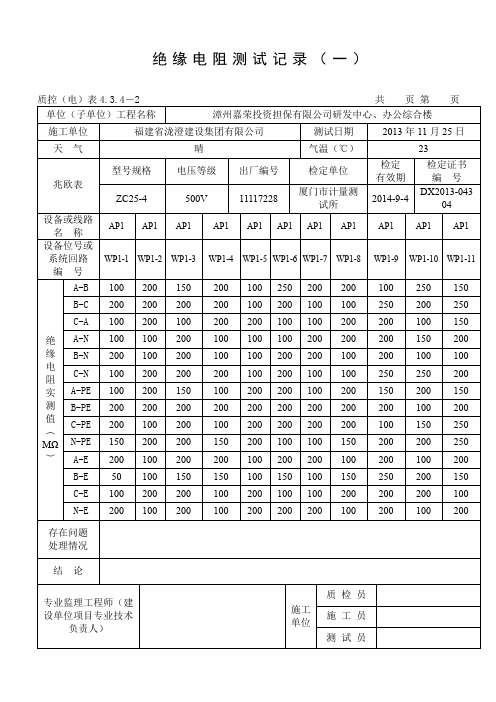

绝缘电阻测试记录填写该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。
表中 A 代表第一相、 B 代表第二相、 C 代表第三相、 N 代表零线(中性线、 PE 代表接地线。
施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。
楼宇总配电室、楼层配电箱、户内配电盘,都需要进行测试的。
绝缘电阻测试1.要求:电气线路安装后,在送电前应对所有的电气线路(包括明敷和暗敷、电缆进行线路的绝缘电阻测试,达不到绝缘要求的严禁送电。
2.目的:通过绝缘电阻测试,检查和掌握线路敷设和电气安装的施工质量,避免发生漏电、短路等用电安全事故。
3.方法:(1电气线路敷设中的明配线,暗配线及低压电缆均应作绝缘测试。
(2用 500V 兆欧表(摇表进行测试,测试工具应有计量检测(型号、编号、有效期。
(348V以下线路及设备应与单相 220V 线路测试相同。
(4测试数量必须符合设计图的回路数,即对每一个用电回路均应测试。
(5线路测试时导线间,导线对地的绝缘电阻应大于0.5M Ω。
(6电动机绝缘测试值应≥ 1M Ω。
(7大型电气设备、开关、动力、照明配电箱等绝缘测试值应大于0.5M Ω。
(8认真填写绝缘电阻测试单,并请有关部门或业主验收签证。
回路编号:通过电缆、电线的系统图(注意要系统图,上有对应的回路编号,比如: +1AA1-1 线路型号、规格、敷设方法:规格型号系统图上也有比如:4*2.5mm2 敷设方法:直埋、桥架、穿管等。
绝缘电阻:A 、 B 、 C 表示三相电 A 相 B 相 C 相。
如果是单相的 A-C、 A-B 什么的就不用填, N 是零线、 PE 是接地保护线。
如果是三相五线电就得填满,不过阻值基本大同小异,复制 +改改就 OK 了电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度有关, 额定电压 6KV 及以上的应不小于100M Ω,额定电压 1~3KV 时应不小于 50M Ω。
