以太网 ppt课件
t=
B B 检测到发生碰撞
IP 数据报 46 ~ 1500
数据
IP 层
4 FCS MAC 层
MAC 帧
物理层
以太网 V2 的 MAC 帧格式
当传输媒体的误码率为 1108 时， MAC 子层可使未检测到的差错小于 11014。
FCS 字段 4 字节
字节 6
6
目的地址 源地址
2 类型
IP 数据报 46 ~ 1500
数据
IP 层
A 不接受
只有 D 接受 B 发送的数据
B
B向 D 发送数据
C 不接受
D 接受
E 不接受
以太网的广播方式发送
总线上的每一个工作的计算机都能检测到 B 发 送的数据信号。
由于只有计算机 D 的地址与数据帧首部写入的 地址一致，因此只有 D 才接收这个数据帧。
其他所有的计算机（A, C 和 E）都检测到不是 发送给它们的数据帧，因此就丢弃这个数据帧 而不能够收下来。
具有广播特性的总线上实现了一对一的通信。
为了通信的简便 以太网采取了两种重要的措施
采用较为灵活的无连接的工作方式，即 不必先建立连接就可以直接发送数据。
以太网对发送的数据帧不进行编号，也 不要求对方发回确认。
这样做的理由是局域网信道的质量很好，因 信道质量产生差错的概率是很小的。
以太网提供的服务
无连接: 在发送和接收适配器之间没有握手 不可靠: 接收适配器不向发送适配器发送应答
或否定应答
传送给网络层的数据报流可能有丢包 如果应用程序使用TCP，将能弥补丢包 否则，应用程序将发现丢包
以太网的MAC协议：CSMA/CD
从总线拓扑到星型拓扑
直到20世纪90年代，总线拓扑流行 后来，星型的集线器 目前星型的交换机

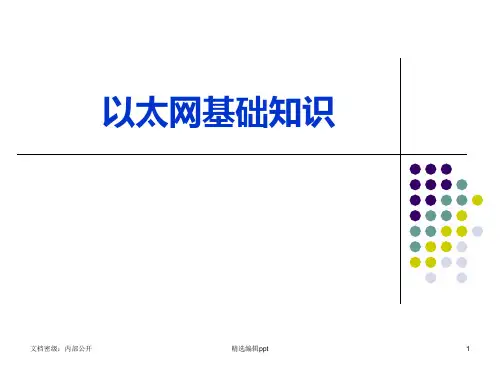

以太网基础知识ppt课件
CD：冲突检测。 边发送边检测，发现冲突就停止发送，然后延迟一个随机时间之后继续 发送。
冲突的检测： 由于两个站点同时发送信号，经过叠加后，会使线路上电压的摆动值
超过正常值一倍。据此可判断冲突的产生。
文档密级：内部公开
精选编辑ppt
7
以太网基本技术－CSMA/CD
共享介质的灵魂－CSMA/CD（带碰撞检测的载波监听多路访问）原理：
一次最重要的革命。 提高灵活性和降低了成本，而且引入全双工模式。 全双工的出现，加大了带宽利用率，使走出了CSMA/CD的模式。
文档密级：内部公开
精选编辑ppt
14
HUB工作模型
HUB设备工作模型：
应用层 表示层 会话层 传输层 网络层 链路层 物理层
HUB
物理层
物理层Biblioteka 应用层 表示层 会话层 传输层 网络层 链路层 物理层
仅仅是物理上的连接设备
文档密级：内部公开
精选编辑ppt
15
HUB工作原理
HUB设备工作原理：
1
IN
2
OUT
3
OUT
4
OUT
5
OUT
所有的HUB都是半双工的 HUB仅仅改变了以太网的物理拓扑
精选编辑ppt
10
原始社会的主要矛盾
原始社会中没有阶级关系，所有的主机都以平等的地位连接到 同轴电缆上，但如果以太网中主机数目较多，则存在以下严重 问题：
♀ 介质可靠性差 ♀ 冲突严重 ♀ 广播泛滥 ♀ 无任何安全性
文档密级：内部公开
其中介质可靠性差是原始社会的主要社会矛盾。
精选编辑ppt
11
★ 奴隶社会
文档密级：内部公开
精选编辑ppt
冲突的检测： 由于两个站点同时发送信号，经过叠加后，会使线路上电压的摆动值
超过正常值一倍。据此可判断冲突的产生。
文档密级：内部公开
精选编辑ppt
7
以太网基本技术－CSMA/CD
共享介质的灵魂－CSMA/CD（带碰撞检测的载波监听多路访问）原理：
一次最重要的革命。 提高灵活性和降低了成本，而且引入全双工模式。 全双工的出现，加大了带宽利用率，使走出了CSMA/CD的模式。
文档密级：内部公开
精选编辑ppt
14
HUB工作模型
HUB设备工作模型：
应用层 表示层 会话层 传输层 网络层 链路层 物理层
HUB
物理层
物理层Biblioteka 应用层 表示层 会话层 传输层 网络层 链路层 物理层
仅仅是物理上的连接设备
文档密级：内部公开
精选编辑ppt
15
HUB工作原理
HUB设备工作原理：
1
IN
2
OUT
3
OUT
4
OUT
5
OUT
所有的HUB都是半双工的 HUB仅仅改变了以太网的物理拓扑
精选编辑ppt
10
原始社会的主要矛盾
原始社会中没有阶级关系，所有的主机都以平等的地位连接到 同轴电缆上，但如果以太网中主机数目较多，则存在以下严重 问题：
♀ 介质可靠性差 ♀ 冲突严重 ♀ 广播泛滥 ♀ 无任何安全性
文档密级：内部公开
其中介质可靠性差是原始社会的主要社会矛盾。
精选编辑ppt
11
★ 奴隶社会
文档密级：内部公开
精选编辑ppt
以太网和交换机工作原理50页PPT
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
以太网和交换机工作原理
26、机遇对于有准备的头脑有特别的 亲和力 。 27、自信是人格的核心。
28、目标的坚定是性格中最必要的力 量泉源 之一， 也是成 功的利 器之一 。没有 它，天 才也会 在矛盾 无定的 迷径中 ，徒劳 无功。- -查士 德斐尔 爵士。 29、困难就是机遇。--温斯顿．丘吉 尔。 30、我奋斗，所以我快乐。--格林斯 潘。
《以太网技术基础》PPT模板课件
➢收到组播帧，向广播域中除源 端口外的属于组成员的其它所有 端口转发
➢收到单播帧，若其目的MAC不 在MAC地址表中，泛洪处理
➢收到单播帧，若（在MAC表中 ）其目的MAC与源MAC在同一冲 突域，丢弃该帧
➢收到单播帧，若（在MAC表中 ）其目的MAC与源MAC不在同一 冲突域，向指定端口转发
根据帧的宿MAC地址查找MAC地址表 不向源端口转发 MAC表中找不到则向其它所有端口转发
共享式以太网
• 网络中所有主机的收发都依赖于同一套物理介质，即共享介质 。
• 同一时刻只能有一台主机在发送，各主机通过遵循CSMA/CD 规则来保证网络的正常通讯。
发送
监听
监听
监听
交换式以太网
扩展了网络带宽。 分割了网络冲突域，使得网络冲突被限制在最小的范围内。 交换机作为更加智能的交换设备，能够提供更多用户所要求的功能
• The frame from station A to station C is flooded out to all ports except port E0 (unknown unicasts are flooded)
地址学习（续）
A
0260.8c01.1111
C
0260.8c01.2222
• 在MAC地址表中查找数据帧中的目的MAC地址，如果找到就将 该数据帧发送到相应的端口（不包括源端口）；如果找不到，就 向所有的端口泛洪（不包括源端口 ）；
• 向所有端口泛洪广播帧和组播帧（不包括源端口 ）。
地址学习
MAC address table
A
0260.8c01.1111
E0
C
E2
0260.8c01.2222
端口汇聚
➢收到单播帧，若其目的MAC不 在MAC地址表中，泛洪处理
➢收到单播帧，若（在MAC表中 ）其目的MAC与源MAC在同一冲 突域，丢弃该帧
➢收到单播帧，若（在MAC表中 ）其目的MAC与源MAC不在同一 冲突域，向指定端口转发
根据帧的宿MAC地址查找MAC地址表 不向源端口转发 MAC表中找不到则向其它所有端口转发
共享式以太网
• 网络中所有主机的收发都依赖于同一套物理介质，即共享介质 。
• 同一时刻只能有一台主机在发送，各主机通过遵循CSMA/CD 规则来保证网络的正常通讯。
发送
监听
监听
监听
交换式以太网
扩展了网络带宽。 分割了网络冲突域，使得网络冲突被限制在最小的范围内。 交换机作为更加智能的交换设备，能够提供更多用户所要求的功能
• The frame from station A to station C is flooded out to all ports except port E0 (unknown unicasts are flooded)
地址学习（续）
A
0260.8c01.1111
C
0260.8c01.2222
• 在MAC地址表中查找数据帧中的目的MAC地址，如果找到就将 该数据帧发送到相应的端口（不包括源端口）；如果找不到，就 向所有的端口泛洪（不包括源端口 ）；
• 向所有端口泛洪广播帧和组播帧（不包括源端口 ）。
地址学习
MAC address table
A
0260.8c01.1111
E0
C
E2
0260.8c01.2222
端口汇聚
以太网课件
一、释名：
命名原因：
以太的特性： 传输介质 普设计图
二、以太网的诞生和发展
1、1969年，夏威夷大学的Norman Abramson设计了无线分组广播网 ALOHA。这是随机争用技术的起源。
2、1972年 Xerox公司PARC 研究员Bob Metcalfe和助手David Boggs开发出基于 ALOHA思想的实验性局域网络，传输速 率达到2.94Mbps，并于次年命名为 Ethernet。
计算机网络
第五章 局域网
5.3 以太网Ethernet
一、释名：
以太（英语：Luminiferous aether、 aether 或 ether），或译乙太，光乙太，是古希 腊哲学家亚里斯多德所设想的一种物质，为五元 素之一。19世纪的物理学家，认为它是一种曾被 假想的电磁波的传播媒质。但后来的实验和理论 表明，如果不假定“以太”的存在，很多物理现 象可以有更为简单的解释。也就是说，没有任何 观测证据表明“以太”存在，因此“以太”理论 被科学界所抛弃。 ————维基百科
二、以太网的诞生和发展
6、1980年，Xerox、DEC与Intel联合宣布 Ethernet V1.0规范 。次年发布Ethernet V2.0规范。
7、1982年以太网被IEEE接纳，在Ethernet V2.0规范基础上发布了IEEE802.3标准。 8、1990年以太网的10BASE-T标准发布， 双绞线成为以太网的新介质，同年以太网交 换机问世。
优点：减少了冲突的概率； 缺点：增加了信道空闲时间，数据发送延迟增大； 信道效率比 1-坚持CSMA低，传输延迟比 1-坚持 CSMA大。
四、竞争MAC方式
效率分析
通过量a c
0 .4 0 .3
以太网技术原理
课程以太网技术原理以太网技术原理目录目录课程说明 (1)课程介绍 (1)课程目标 (1)相关资料 (1)第1章以太网基础 (2)1.1 802.3的电缆 (4)1.2 802.3的MAC子层协议 (5)1.3 IEEE 802.2标准：逻辑链路控制（LLC） (6)1.4 常用以太网连接方法 (7)1.5 快速以太网简介 (8)以太网技术原理课程说明课程说明课程介绍本课程主要介绍以太网的相关标准和线缆课程目标完成本课程的学习后，您应该能够：●了解IEEE 802协议族●了解以太网中常用的线缆相关资料●IEEE 802.2●IEEE 802.3●IEEE 802.3u●IEEE 802.3z第1章 以太网基础以太网简介以太网由Xerox 公司PARC 研究中心于1973年5月22日首次提出xI c以太网电缆分接器接口电缆收发器站点控制器终端器接口以太网系统的真正开端是在夏威夷岛上建造的用于无线电通信的ALOHA 系统。
对于采用广播信道的网络而言，最为关键的一个设计问题就是如何给各个站点分配信道的使用权。
ALOHA 是夏威夷大学的Norman Abramson 和他的伙伴们发明的一种全新的动态信道分配方法，其基本思想很简单：用户只要有数据要发送，就让他们发送。
由于广播的反馈性，发送方只要侦听信道就可以知道发出的数据是否被破坏，如果被破坏，发送方等待一段随机的时间再重发数据。
区别于传统的静态信道访问方法如TDM （Time Division Multiplexing ）、FDM （Frequency Division Multiplexing ），ALOHA 可以很好的处理数据通信的突发性，提高信道的利用率。
后来，为了尽量减少冲突的发生，在ALOHA 的基础上出现了很多的动态信道分配方法。
其中在ALOHA 基础上加入了载波监听的CSMA/CD （Carrier Sense Multiple Access with Collision Detection ）是最重要也是应用最为广泛的一种改进。
