第三篇机械传动(齿轮传动蜗杆传动)剖析

一、齿轮传动的工作原理齿轮传动是利用齿轮的啮合传递动力和运动的一种机械传动方式。

它主要由两个或多个齿轮组成，通过齿轮之间的啮合来传递动力和运动。

齿轮传动主要有直齿轮传动、斜齿轮传动、锥齿轮传动、蜗杆传动等多种形式，不同的传动形式有其各自特点和适用范围。

二、齿轮传动的优点1. 传动效率高：齿轮传动由于齿轮啮合的方式，传动效率较高，通常可达到95以上。

2. 精度和稳定性好：齿轮传动具有传动精度高、运行稳定的特点，适用于对传动精度要求较高的场合。

3. 传动比范围广：齿轮传动可以实现多种传动比，适用范围广泛，能够满足不同场合的传动需求。

4. 承载能力大：齿轮传动由于啮合齿轮的设计和制造工艺，具有较大的承载能力，适用于大功率、大扭矩的传动。

三、齿轮传动的缺点1. 噪音大：齿轮传动在工作时会产生一定的噪音，对某些对噪音有严格要求的场合不太适用。

2. 成本较高：齿轮传动的制造和安装成本相对较高，一些小型机械设备可能不适合采用齿轮传动。

3. 需要润滑：齿轮传动在工作时需要一定的润滑条件，如果润滑条件不足，可能会导致齿轮传动寿命缩短。

四、齿轮传动的应用领域齿轮传动广泛应用于机械设备中，包括但不限于：1. 汽车行业：汽车的变速箱、巡航系统等均采用齿轮传动。

2. 工程机械：各类挖掘机、起重机等工程机械设备中也广泛采用齿轮传动。

3. 船舶行业：船舶的主机、辅机等传动系统采用齿轮传动。

4. 机床行业：各类数控机床、加工中心等机床设备的主轴传动系统通常采用齿轮传动。

5. 风力发电：风力发电机组中的传动系统也常采用齿轮传动。

五、齿轮传动的发展趋势1. 齿轮材料的发展：随着材料科学的不断进步，新型的齿轮材料将会逐渐取代传统的材料，提高齿轮传动的使用寿命和可靠性。

2. 精密制造技术的应用：精密制造技术的应用将进一步提高齿轮传动的精度和稳定性。

3. 绿色环保：绿色环保的要求将促使齿轮传动减少噪音、提高传动效率，以满足环保要求和能源节约的需求。

各种齿轮机械传动原理
1.齿轮传动：齿轮传动是一种常见的齿轮机械传动原理。

它是利用齿
轮之间的啮合传递动力和转矩的一种方式。

齿轮传动可分为平行轴齿轮传
动和交叉轴齿轮传动两种。

平行轴齿轮传动的齿轮轴线平行，交叉轴齿轮
传动的齿轮轴线相交，形成一定的角度。

2.链传动：链传动是利用链条将动力传递到另一个元件的传动原理。

链传动主要分为链齿轮传动和链条传动两种。

链齿轮传动是将齿轮与链条
相结合，形成一种连续的、有规律的传动方式。

链条传动是利用链条本身
的轴向强度相互连接，以自身的强度来传递动力。

3.皮带传动：皮带传动是利用皮带的弹性来传递动力的一种传动方式。

皮带传动可分为平面皮带传动和倾斜皮带传动两种。

平面皮带传动是指皮
带与轮毂在同一平面内，倾斜皮带传动是指皮带与轮毂不在同一平面内。

4.耦合器传动：耦合器传动是利用耦合器的刚性来传递动力的一种传
动方式。

耦合器传动可分为机械耦合器和液力耦合器两种。

机械耦合器是
利用机械零件将传动的动力转移给工作机构的耦合器，液力耦合器是通过
液体的流动来实现动力传递的耦合器。

5.蜗杆传动：蜗杆传动是利用蜗杆和蜗轮的啮合关系来传递动力和转矩。

它的主要特点是传动比大、传动效率低，通常应用于速度较低，转矩
要求较高的场合，如各种减速、传动机构等。

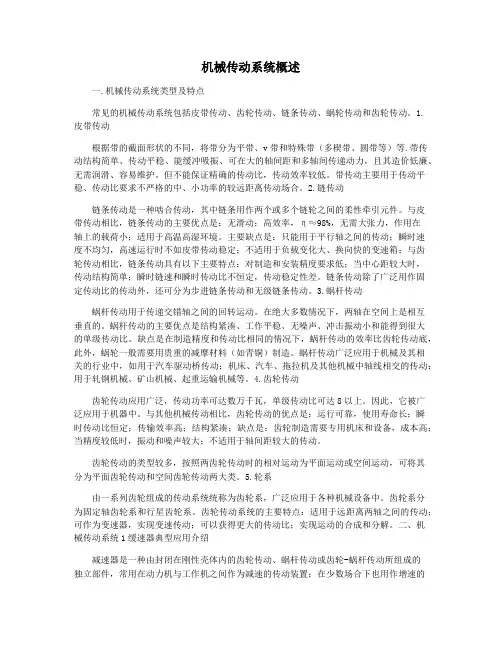

机械传动系统概述一.机械传动系统类型及特点常见的机械传动系统包括皮带传动、齿轮传动、链条传动、蜗轮传动和齿轮传动。

1.皮带传动根据带的截面形状的不同，将带分为平带、v带和特殊带（多楔带、圆带等）等.带传动结构简单、传动平稳、能缓冲吸振、可在大的轴间距和多轴间传递动力，且其造价低廉、无需润滑、容易维护。

但不能保证精确的传动比，传动效率较低。

带传动主要用于传动平稳、传动比要求不严格的中、小功率的较远距离传动场合。

2.链传动链条传动是一种啮合传动，其中链条用作两个或多个链轮之间的柔性牵引元件。

与皮带传动相比，链条传动的主要优点是：无滑动；高效率，η≈98%，无需大张力，作用在轴上的载荷小；适用于高温高湿环境。

主要缺点是：只能用于平行轴之间的传动；瞬时速度不均匀，高速运行时不如皮带传动稳定；不适用于负载变化大、换向快的变速箱；与齿轮传动相比，链条传动具有以下主要特点：对制造和安装精度要求低；当中心距较大时，传动结构简单；瞬时链速和瞬时传动比不恒定，传动稳定性差。

链条传动除了广泛用作固定传动比的传动外，还可分为步进链条传动和无级链条传动。

3.蜗杆传动蜗杆传动用于传递交错轴之间的回转运动。

在绝大多数情况下，两轴在空间上是相互垂直的。

蜗杆传动的主要优点是结构紧凑、工作平稳、无噪声、冲击振动小和能得到很大的单级传动比。

缺点是在制造精度和传动比相同的情况下，蜗杆传动的效率比齿轮传动底，此外，蜗轮一般需要用贵重的减摩材料（如青铜）制造。

蜗杆传动广泛应用于机械及其相关的行业中，如用于汽车驱动桥传动；机床、汽车、拖拉机及其他机械中轴线相交的传动；用于轧钢机械、矿山机械、起重运输机械等。

4.齿轮传动齿轮传动应用广泛，传动功率可达数万千瓦，单级传动比可达8以上。

因此，它被广泛应用于机器中。

与其他机械传动相比，齿轮传动的优点是：运行可靠，使用寿命长；瞬时传动比恒定；传输效率高；结构紧凑；缺点是：齿轮制造需要专用机床和设备，成本高；当精度较低时，振动和噪声较大；不适用于轴间距较大的传动。

蜗杆传动工作原理蜗杆传动是一种常用的传动方式，它由蜗杆和蜗轮组成。

蜗杆是一种螺旋线形状的齿轮，蜗轮则是一种圆盘状的齿轮。

蜗杆传动主要通过蜗杆的螺旋线与蜗轮的齿轮咬合来传递动力。

蜗杆传动具有传动比大、传动平稳、噪音小等优点，因此广泛应用于各个领域。

蜗杆传动的工作原理如下：1.螺旋线齿形：蜗杆的齿形是螺旋线形状的。

螺旋线的角度越大，齿数越少，蜗杆传动的传动比就越大；反之，传动比较小。

螺旋线的螺距越大，传动效率就越高。

2.齿轮齿形：蜗轮的齿形是圆柱面的。

蜗轮的齿数越多，传动效率就越高。

蜗轮的齿数与蜗杆的螺旋线角度呈正比，与蜗杆的螺距呈反比。

3.咬合过程：当蜗杆转动时，蜗轮受到蜗杆螺旋线作用力的影响，开始进行旋转。

蜗轮的旋转产生的力会使蜗杆进行推动，从而实现动力传递。

4.传动比：传动比是指蜗轮转一圈，蜗杆转动的圈数。

传动比等于蜗轮的齿数除以蜗杆的齿数。

蜗杆传动具有以下几个特点：1.传动比大：蜗杆传动的传动比一般较大，通常为1:20至1:300之间。

这使得蜗杆传动适用于需要减速的场合。

2.传动平稳：由于螺杆的齿数较少，蜗杆传动的传动平稳，减小了机械设备的振动和冲击。

因此，蜗杆传动常被用于需要平稳传动的场合。

3.传动效率低：蜗杆传动的咬合面积较小，齿面摩擦力大，因此传动效率低。

一般情况下，蜗杆传动的传动效率约为30%至80%之间。

4.可逆性：蜗杆传动具有较好的不可逆性。

在停机状态下，蜗杆无法迅速被蜗轮带动，相反，蜗轮却可以被蜗杆带动。

5.噪音小：由于蜗杆传动的咬合面积小，齿面摩擦力小，因此产生的噪音也较小。

总结起来，蜗杆传动是一种通过螺旋线齿形的蜗杆和圆齿轮的蜗轮进行咬合来传递动力的传动方式。

它具有传动比大、传动平稳、噪音小等优点，因此被广泛应用于各个领域。

然而，由于传动效率较低，蜗杆传动常常需要与其他传动方式进行组合使用，以提高效率。

齿轮传动的调研报告调研报告：齿轮传动一、引言齿轮传动是一种常见的机械传动方式，广泛应用于各种机械设备中。

本调研报告旨在对齿轮传动进行深入了解，包括其原理、类型、优缺点以及应用领域等方面的内容。

二、原理齿轮传动是利用齿轮之间的啮合来传递转矩和旋转速度的机械传动。

齿轮传动主要由两个或多个齿轮组成，其中一个齿轮作为主动轮，通过旋转驱动另一个齿轮作为从动轮。

当主动轮转动时，从动轮也随之转动，实现力的传递。

三、类型1. 平行轴齿轮传动：主动轮和从动轮的轴线平行，适用于平行轴设备的传动。

2. 锥齿轮传动：主动轮和从动轮的轴线相交，适用于非平行轴设备的传动。

3. 内齿轮传动：主动轮和从动轮的齿轮分别为内齿和外齿，适用于特殊场合的传动。

四、优缺点1. 优点：- 传递高转矩：齿轮传动能够承受较大的转矩，适用于需要传递大功率的场合。

- 精度高：齿轮传动的啮合精度高，能够实现稳定的传动比。

- 传动效率高：齿轮传动的传动效率通常在95%以上。

2. 缺点：- 噪音大：齿轮传动在运转过程中会产生噪音，特别是在高速运转时。

- 对润滑要求高：齿轮传动需要进行润滑，以减少摩擦和磨损。

- 传动比固定：齿轮传动的传动比由齿轮的齿数决定，无法随意调节。

五、应用领域齿轮传动广泛应用于各类机械设备中，例如：1. 汽车行业：齿轮传动用于汽车的变速器和驱动齿轮箱等部件。

2. 机床行业：齿轮传动用于机床的进给系统和主轴传动系统等。

3. 工程机械：齿轮传动用于挖掘机、装载机等大型设备的传动装置。

4. 发电设备：齿轮传动用于发电机组的发电机驱动、冷却风扇传动等。

六、结论齿轮传动作为一种常见的机械传动方式，具有传递高转矩、精度高、传动效率高等优点，广泛应用于各个行业的机械设备中。

然而，齿轮传动也存在噪音大、对润滑要求高、传动比固定等缺点。

因此，在实际应用中，需要综合考虑其优缺点，并根据具体要求进行选型和设计，以满足不同领域的传动需求。

机械传动的工作原理机械传动是指通过机械装置将动力从一处传递到另一处的过程。

在各种机械装置中，传动系统起着至关重要的作用，它将动力有效地转换成有用的输出。

本文将探讨机械传动的工作原理及其常见类型。

一、工作原理机械传动的工作原理可以概括为力的传递、速度的转换和运动形式的改变。

在传动过程中，主要通过齿轮、带传动、链条传动等方式进行力和运动的传递。

1. 齿轮传动齿轮传动是一种常见的机械传动方式。

主要通过齿轮的啮合来实现力和运动的传递。

齿轮传动可以分为直齿轮传动、斜齿轮传动、蜗杆传动等多种类型。

根据齿轮的规格和传动比例的不同，可以实现速度的增加或减少，同时还能改变运动方向。

2. 带传动带传动是通过一个或多个带轮将动力传递给带子，再由带子将动力传递给输出轴。

带传动具有结构简单、传动平稳等特点，广泛应用于各种机械设备中，如汽车发动机的传动系统等。

3. 链条传动链条传动是利用链条的滚动来传递动力的一种机械传动方式。

链条传动广泛应用于自行车、摩托车、工程机械等领域。

其特点是传动效率高、传动力矩大、寿命长等。

二、机械传动类型根据传动方式和结构形式不同，机械传动可分为直接传动和间接传动两种类型。

1. 直接传动直接传动是指传动装置的输入轴和输出轴在同一直线上，通过轴的直接连接实现传动。

直接传动具有结构简单、传动效率高、传递动力稳定等特点。

常见的直接传动装置有轴、轴套、滚珠轴承等。

2. 间接传动间接传动是指传动装置的输入轴和输出轴在不同平面上，通过中间传动轴将动力传递到输出轴上。

间接传动可以通过齿轮、带传动、链条传动等方式实现。

间接传动具有传动距离长、使用灵活等优点。

三、机械传动的应用机械传动广泛应用于各种机械设备中，例如汽车、飞机、工程机械、农业机械等。

机械传动的应用不仅可以实现不同部件之间的力和运动传递，还可以根据实际需要进行速度的调节、扭矩的放大等。

此外，机械传动在现代工业中也起到了关键的作用。

它不仅可以用于生产机械设备，还可以用于传送输送带、升降机、机器人等方面，提高生产效率，降低人力成本。

齿轮传动蜗杆传动带传动链轮传动的优缺点超全1.齿轮传动齿轮传动是利用齿轮之间的啮合传递动力和运动的一种机械传动形式。

齿轮传动具有传动效率高、传递大扭矩、精度高等特点，适用于高速、大功率传动系统。

齿轮传动的优点如下：-传动效率高：齿轮传动的传动效率一般在95%以上，能有效传递动力，减少能量损失。

-传动精度高：齿轮传动的传动精度较高，能够确保精确传递运动和力矩。

-扭矩传递能力强：齿轮传动能够传递较大的扭矩，适用于大功率传动。

-可设计多级传动：齿轮传动可以设计成多级传动，以满足不同传动比的要求。

齿轮传动的缺点如下：-噪音大：齿轮传动在运动过程中产生啮合噪音，对周围环境和操作人员有一定影响。

-需要润滑：齿轮传动需要进行润滑，以减少摩擦和磨损。

-需要精确制造：齿轮传动的齿轮需要精确制造，成本较高。

2.蜗杆传动蜗杆传动是利用蜗杆与蜗轮之间的啮合来实现传递动力和运动的一种传动形式。

蜗杆传动具有传动比稳定、传递大扭矩等特点，适用于较低速、大扭矩的传动系统。

蜗杆传动的优点如下：-传动比稳定：蜗杆传动的传动比较稳定，可以实现一定的减速作用。

-传递大扭矩：蜗杆传动能够传递较大的扭矩。

-自锁性好：蜗杆传动具有很好的自锁性能，可以防止负载反转。

蜗杆传动的缺点如下：-传动效率低：蜗杆传动的传动效率一般在50%左右，能量损失较大。

-寿命较短：蜗杆传动容易产生磨损和疲劳，寿命较短。

-要求润滑：蜗杆传动需要进行润滑，在使用过程中需要定期加油保养。

3.带传动带传动是利用带轮和皮带之间的摩擦来传递动力和运动的一种传动形式。

带传动具有结构简单、噪音小等特点，适用于较低功率、较高速度的传动系统。

带传动的优点如下：-结构简单：带传动由带轮和皮带组成，结构简单，易于安装和维修。

-吸振效果好：带传动具有较好的吸振效果，可以减少震动和噪音。

-传动比可变：带传动的传动比可以通过改变带轮的直径来调整。

带传动的缺点如下：-传动效率低：带传动的传动效率一般在90%左右，能量损失较大。

常见机械传动结构一、齿轮传动齿轮传动是常见的机械传动结构之一，它利用齿轮之间的啮合来传递动力和运动。

齿轮传动可以实现不同轴线间的速度转换和扭矩增减。

根据齿轮的形状和安装方式，齿轮传动可分为直齿轮传动、斜齿轮传动、锥齿轮传动和蜗杆传动等多种类型。

直齿轮传动是最常见的一种齿轮传动结构。

它的齿轮齿面直线与轴线平行，传动平稳，效率较高。

斜齿轮传动则是将齿轮齿面斜置于轴线上，可以实现轴线间的不平行传动，常用于转向装置和变速装置中。

锥齿轮传动是将齿轮齿面锥形，常用于轴线不共线的传动情况。

蜗杆传动则是将蜗杆与蜗轮啮合，可以实现大扭矩的传递和减速。

二、链条传动链条传动是利用链条与齿轮、链轮之间的啮合来传递动力和运动的机械传动结构。

链条传动具有传动比可调、传动效率高和承载能力大等优点，广泛应用于各种机械设备中。

链条传动主要分为滚子链传动和齿形链传动两种。

滚子链传动是将滚子链与齿轮啮合，通过滚子链的滚动来实现动力传递。

滚子链传动具有传动效率高、承载能力大和使用寿命长等优点，常用于高速和重载的传动场合。

齿形链传动则是将齿形链与链轮啮合，通过链条的拉伸来传递动力。

齿形链传动适用于速度较低和扭矩较小的传动情况，常用于自行车、摩托车等设备中。

三、带传动带传动是利用带与带轮之间的摩擦来传递动力和运动的机械传动结构。

带传动具有传动平稳、噪音小和成本低等优点，广泛应用于各种机械设备中。

带传动主要分为平带传动和带齿传动两种。

平带传动是将平带与带轮之间通过摩擦力来传递动力。

平带传动适用于速度较低和扭矩较小的传动情况，常用于家用电器和轻型机械设备中。

带齿传动则是将带齿与带轮之间通过啮合来传递动力。

带齿传动适用于速度较高和扭矩较大的传动情况，常用于工程机械和重型机械设备中。

四、联轴器联轴器是将两个轴连接起来的机械装置，用于传递动力和运动。

联轴器具有传动平稳、结构简单和拆装方便等优点，广泛应用于各种机械设备中。

常见的联轴器有齿式联轴器、弹性联轴器和万向节联轴器等。

一、齿轮传动类型有哪几种齿轮传动是机械工程学的一个专业术语，是指利用两齿轮的轮齿相互啮合传递动力和运动的机械传动。

齿轮传动的类型有很多，按传动比、齿廓形状、工作条件、齿面硬度等不同的方法可分为不同的类型，主要有以下几种：1、圆柱齿轮传动主要用于平行轴间的传动，圆柱齿轮传动的啮合形式有3种：外啮合齿轮传动，由两个外齿轮相啮合，两轮的转向相反；内啮合齿轮传动，由一个内齿轮和一个小的外齿轮相啮合，两轮的转向相同；齿轮齿条传动，可将齿轮的转动变为齿条的直线移动。

2、锥齿轮传动主要用于相交轴间的传动，其中直齿锥齿轮传动传递功率可到370千瓦，圆周速度5米/秒。

斜齿锥齿轮传动运转平稳，齿轮承载能力较高，但制造较难，应用较少。

曲线齿锥齿轮传动运转平稳，传递功率可到3700千瓦，圆周速度可到40米/秒以上。

3、行星齿轮传动适用于具有动轴线的齿轮传动。

行星齿轮传动类型很多，需要根据工作条件合理选择类型，一般常用的是由太阳轮、行星轮、内齿轮和行星架组成的普通行星传动，少齿差行星齿轮传动，摆线针轮传动和谐波传动等。

4、螺旋齿轮传动用于交错间的传动，但这类传动形式由于承载能力较低，磨损严重，因此应用比较少。

5、双曲面齿轮传动多用于交错轴间的传动，如汽车和拖拉机的传动中，由于有轴线偏置距，可以避免小齿轮悬臂安装。

6、蜗杆传动他说交错轴传动的主要形式，蜗杆传动可获得很大的传动比，并且工作平稳，传动比准确，可以自锁，不过蜗杆传动齿面间滑动较大，发热量较多，传动效率较低。

7、摆线齿轮传动用摆线作齿廓的齿轮传动。

这种传动齿面间接触应力较小，耐磨性好，无根切现象，但制造精度要求高，对中心距误差十分敏感。

一般只用于钟表及仪表中。

8、圆弧齿轮传动用凸凹圆弧做齿廓的齿轮传动。

特点是接触强度和承载能力高，易于形成油膜，无根切现象，齿面磨损较均匀，跑合性能好；不过也存在中心距、切齿深和螺旋角的误差敏感性很大，对制造和安装精度要求高等缺陷。

二、齿轮传动的特点有哪些齿轮传动是现代各种设备中应用最广泛的一种机械传动方式，这是因为齿轮传动具有的一些特点：1、齿轮传动的优点（1）传动精度高：与带传动、链传动相比，齿轮传动在理论上是准确、恒定不变的，因此在高速重载下要想减轻动载荷，实现平稳传动，齿轮传动是必须的。
