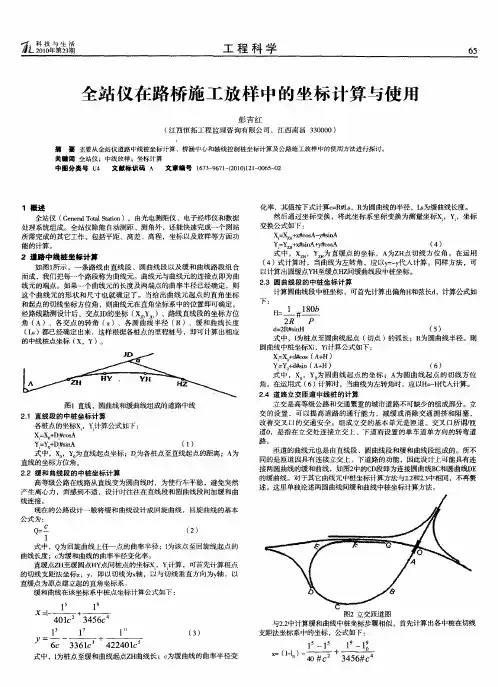

用全站仪进行工程公路施工放样坐标计算

请教高人，全站仪测量高程时后视点的z坐标有用吗？起到什么作用，它与仪器点的z坐标之间有什么关系？悬赏分：25 - 解决时间：2009-9-11 15:50问题补充：按照水准仪测量高程的方法，我感觉仪器点的高程和后视点的高程只需知道一个就能测出未知点的高程，但是测量时两个点都要输入，如果哪个输入错误会产生什么结果呢？全站仪测量待测点的高程是根据什么？有没有与仪器点和后视点之间的关系式？提问者：玟龍- 三级最佳答案后视的高程是不必须的，首先要搞明白后视的目的，他的目的是定向，只需要后视点的水平坐标，跟高程没关系，所以测量时后视点的高程可以不用输入。

全站仪测量点的根据，通俗的说就是，根据你测站点的水平坐标与高程，以及后视定向所确定的水平方位角确定未知点的坐标和高程，其结算公式是在仪器内部自行结算的。

希望能对你有帮助5我来评论>>后视点可以检查你输入仪器的数据是否正确，好还可以检查你的仪器测量高程的精度如何。

都是已知点，回答者：222.75.3.* 2009-8-25 01:39 后视只需平面坐标即可。

对准后视点，然后测量水平角。

在实际中，如果条件好，我们会用十字丝中心对准后视棱镜的最下端。

回答者：115.84.64.* 2009-8-29 15:51 后视高程可以不输入，有的仪器在输入后视的时候根本不提示输入高程。

可以肯定的是，没用。

而且本身它也检查部出来什么的。

回答者：吊啷当- 三级2009-9-3 16:59全站仪测高程是应用了三角高程原理。

误差较大。

需要连续的复测。

Z坐标就是高程坐标。

三角高程测量的传统方法如图一所示，设A，B为地面上高度不同的两点。

已知A点高程HA，只要知道A点对B点的高差HAB即可由HB=HA+HAB得到B点的高程HB。

图一图中：D为A、B两点间的水平距离а为在A点观测B点时的垂直角i为测站点的仪器高，t为棱镜高HA为A点高程，HB为B点高程。

V为全站仪望远镜和棱镜之间的高差（V=Dtanа）首先我们假设A，B两点相距不太远，可以将水准面看成水准面，也不考虑大气折光的影响。

工程测量人员使用手册全站仪测量及导线计算常用公式全集二〇一二年三月十五日目录一、方位角的计算公式二、平曲线转角点偏角计算公式三、平曲线直缓、缓直点的坐标计算公式四、平曲线上任意点的坐标计算公式五、竖曲线上点的高程计算公式六、超高计算公式七、地基承载力计算公式八、标准差计算公式九、坐标中线测量与计算十、全站仪的使用方法和坐标测量步骤一、 方位角的计算公式1. 字母所代表的意义：x 1：QD 的X 坐标 y 1：QD 的Y 坐标 x 2：ZD 的X 坐标 y 2：ZD 的Y 坐标 S ：QD ～ZD 的距离 α：QD ～ZD 的方位角2. 计算公式：()()212212y y x x S -+-=1）当y 2- y 1>0，x 2- x 1>0时：1212x x y y arctg--=α 2）当y 2- y 1<0，x 2- x 1>0时：1212360x x y y arctg --+︒=α 3）当x 2- x 1<0时：1212180x x y y arctg--+︒=α 二、 平曲线转角点偏角计算公式1. 字母所代表的意义：α1：QD ～JD 的方位角 α2：JD ～ZD 的方位角 β：JD 处的偏角2. 计算公式：β＝α2-α1（负值为左偏、正值为右偏）三、 平曲线直缓、缓直点的坐标计算公式1. 字母所代表的意义：U ：JD 的X 坐标 V ：JD 的Y 坐标 A ：方位角（ZH ～JD ）T ：曲线的切线长，2322402224R L L D tg R L R T ss s -+⎪⎪⎭⎫ ⎝⎛+=D ：JD 偏角，左偏为-、右偏为+2. 计算公式：直缓（直圆）点的国家坐标：X ′=U+Tcos(A+180°)Y ′=V+Tsin(A+180°)缓直（圆直）点的国家坐标：X ″=U+Tcos(A+D)Y ″=V+Tsin(A+D)四、 平曲线上任意点的坐标计算公式1. 字母所代表的意义：P ：所求点的桩号B ：所求边桩～中桩距离，左-、右+M ：左偏-1，右偏+1 C ：JD 桩号 D ：JD 偏角 L s ：缓和曲线长 A ：方位角（ZH ～JD ） U ：JD 的X 坐标 V ：JD 的Y 坐标T ：曲线的切线长，2322402224R L L D tg R L R T ss s -+⎪⎪⎭⎫ ⎝⎛+=I=C -T ：直缓桩号 J=I+L ：缓圆桩号s L DRJ H -+=180π：圆缓桩号K=H+L ：缓直桩号2. 计算公式： 1）当P<I 时中桩坐标：X m =U+(C -P)cos(A+180°) Y m =V+(C -P)sin(A+180°) 边桩坐标：X b =X m +Bcos(A+90°) Y b =Y m +Bsin(A+90°)2）当I<P<J 时()s230RL I P MA O π-︒+=()()2390R I P I P G ---=中桩坐标：X m =U+Tcos(A+180°)+GcosO Y m =V+Tsin(A+180°)+GsinO()s290RL I P W π-︒=边桩坐标：X b =X m +Bcos(A+MW+90°) Y b =Y m +Bsin(A+MW+90°)3）当J<P<H 时()()R J P L M A R J P R L M A O s s πππ-+︒+=⎪⎭⎫⎝⎛-︒+︒+=909090 ()RJ P R G π-︒=90sin2中桩坐标：()O G R L M A R L L A T U X s ss m cos 30cos 90180cos 23+⎪⎭⎫ ⎝⎛︒+⎪⎪⎭⎫ ⎝⎛-+︒++=π ()O G R L M A R L L A T V Y s ss m sin 30sin 90180sin 23+⎪⎭⎫ ⎝⎛︒+⎪⎪⎭⎫ ⎝⎛-+︒++=π ()RJ P W π-︒=90边桩坐标：X b =X m +Bcos(O+MW+90°) Y b =Y m +Bsin(O+MW+90°)4）当H<P<K 时()sRL K P MMD A O π230180-︒-︒++= ()2390R P K P K G ---=中桩坐标：X m =U+Tcos(A+MD)+GcosO Y m =V+Tsin(A+MD)+GsinO()s290RL K P W π-︒=边桩坐标：X b =X m +Bcos(A+MD -MW+90°) Y b =Y m +Bsin(A+MD -MW+90°)5）当P>K 时中桩坐标：X m =U+(T+P -K)cos(A+MD) Y m =V+(T+P-K)sin(A+MD) 边桩坐标：X b =X m +Bcos(A+MD+90°) Y b =Y m +Bsin(A+MD+90°)注：计算公式中距离、长度、桩号单位：“米”；角度测量单位：“度”；若要以“弧度”为角度测量单位，请将公式中带°的数字换算为弧度。

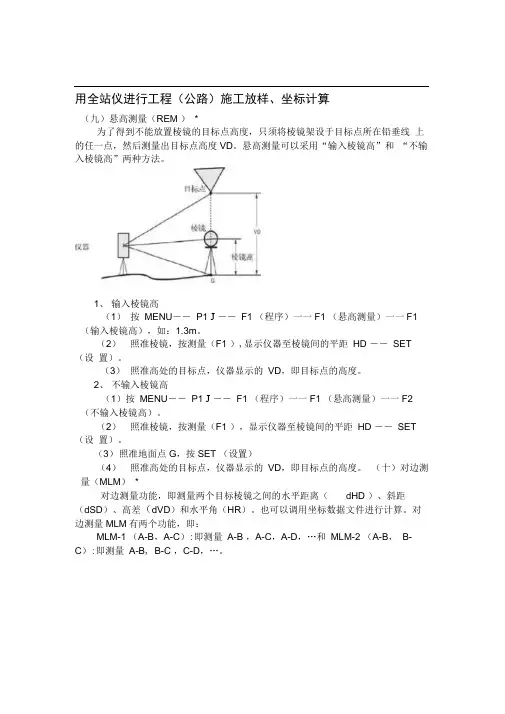

用全站仪进行工程（公路）施工放样、坐标计算（九）悬高测量（REM ） *为了得到不能放置棱镜的目标点高度，只须将棱镜架设于目标点所在铅垂线 上的任一点，然后测量出目标点高度VD 。

悬高测量可以采用“输入棱镜高”和 “不输入棱镜高”两种方法。

1、 输入棱镜高（1） 按 MENU ―― P1 J ―― F1 （程序）一一F1 （悬高测量）一一F1（输入棱镜高），如：1.3m 。

（2） 照准棱镜，按测量（F1 ）,显示仪器至棱镜间的平距 HD ―― SET（设 置）。

（3） 照准高处的目标点，仪器显示的 VD ，即目标点的高度。

2、 不输入棱镜高（1）按 MENU ―― P1 J ―― F1 （程序）一一F1 （悬高测量）一一F2（不输入棱镜高）。

（2） 照准棱镜，按测量（F1 ），显示仪器至棱镜间的平距 HD ―― SET（设 置）。

（3） 照准地面点G ，按SET （设置）（4） 照准高处的目标点，仪器显示的 VD ，即目标点的高度。

（十）对边测量（MLM ） *对边测量功能，即测量两个目标棱镜之间的水平距离（ dHD ）、斜距（dSD ）、高差（dVD ）和水平角（HR ）。

也可以调用坐标数据文件进行计算。

对边测量MLM 有两个功能，即：MLM-1 （A-B ，A-C ）:即测量 A-B ，A-C ，A-D ，…和 MLM-2 （A-B ， B-C ）:即测量 A-B , B-C ，C-D，…。

以 MLM-1 ( A-B , A-C )为例,1、 按MEN P1 J ――程序（F1 ）――对边测量（F2 ）――不使 用文件（F2）―― F2 （不使用格网因子）或F1 （使用格网因子）一一MLM-1（A-B ，A-C ）（ F1 ）02、 照准A 点的棱镜，按测量（F1）,显示仪器至A 点的平距HD ―― SET （设置）3、 照准B 点的棱镜，按测量（F1）,显示A 与B 点间的平距dHD 和高 差 dVDo4、照准C 点的棱镜，按测量（F1）,显示A 与C 点间的平距dHD 和高 差dVD …，按丄，可显示斜距。

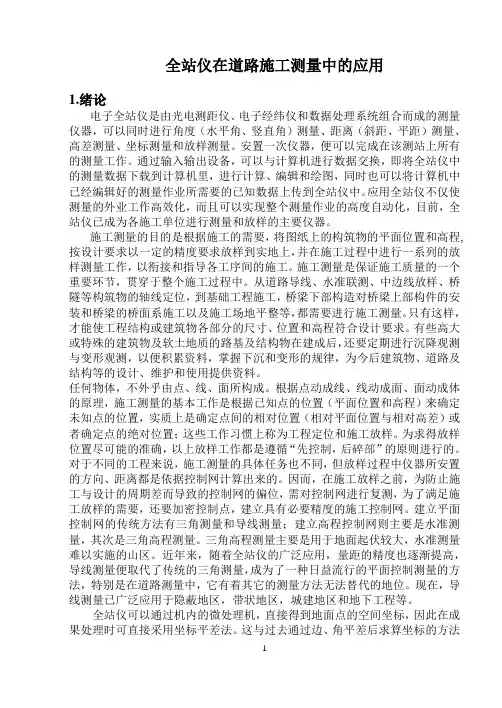

全站仪在道路施工测量中的应用1.绪论电子全站仪是由光电测距仪、电子经纬仪和数据处理系统组合而成的测量仪器，可以同时进行角度（水平角、竖直角）测量、距离（斜距、平距）测量、高差测量、坐标测量和放样测量。

安置一次仪器，便可以完成在该测站上所有的测量工作。

通过输入输出设备，可以与计算机进行数据交换，即将全站仪中的测量数据下载到计算机里，进行计算、编辑和绘图，同时也可以将计算机中已经编辑好的测量作业所需要的已知数据上传到全站仪中。

应用全站仪不仅使测量的外业工作高效化，而且可以实现整个测量作业的高度自动化，目前，全站仪已成为各施工单位进行测量和放样的主要仪器。

施工测量的目的是根据施工的需要，将图纸上的构筑物的平面位置和高程,按设计要求以一定的精度要求放样到实地上，并在施工过程中进行一系列的放样测量工作，以衔接和指导各工序间的施工。

施工测量是保证施工质量的一个重要环节，贯穿于整个施工过程中。

从道路导线、水准联测、中边线放样、桥隧等构筑物的轴线定位，到基础工程施工，桥梁下部构造对桥梁上部构件的安装和桥梁的桥面系施工以及施工场地平整等，都需要进行施工测量。

只有这样，才能使工程结构或建筑物各部分的尺寸、位置和高程符合设计要求。

有些高大或特殊的建筑物及软土地质的路基及结构物在建成后，还要定期进行沉降观测与变形观测，以便积累资料，掌握下沉和变形的规律，为今后建筑物、道路及结构等的设计、维护和使用提供资料。

任何物体，不外乎由点、线、面所构成。

根据点动成线、线动成面、面动成体的原理，施工测量的基本工作是根据已知点的位置（平面位置和高程）来确定未知点的位置，实质上是确定点间的相对位置（相对平面位置与相对高差）或者确定点的绝对位置；这些工作习惯上称为工程定位和施工放样。

为求得放样位置尽可能的准确，以上放样工作都是遵循“先控制，后碎部”的原则进行的。

对于不同的工程来说，施工测量的具体任务也不同，但放样过程中仪器所安置的方向、距离都是依据控制网计算出来的。

摘要近年来，随着一些新技术的广泛应用，全站仪这种具有测量无接触、实时、自动、高精度等优越性能的仪器，已逐步被应用到各类工程的施工放样的工作中，了解全站仪的原理、特点及应用知识，对工程施工测量工作具有重要的意义。

本文结合全站仪的特点及工作原理，浅谈了全站仪在道路工程、地下管线工程、建筑工程、桥梁工程、井下工程、水利及堤防工程中施工放样的应用，根据不同的工程特点运用不同的方法放样出所需的工程点位，以及相同工程中不同的放样方法，有些方法结合实例给出，从而满足不同的放样精度要求，使全站仪的使用仅不仅仅限于几项常用的功能，尽可能多的发挥出全部性能。

正确的全站仪使用方法可以极大地降低工程施工技术人员的劳动强度, 可以提高了施工人员的劳动效率,同时也可以大大降低工程的成本。

对充分发挥全站仪在工程施工放样中的作用作一些必要的帮助。

关键词：全站仪施工放样放样精度三角高程AbstractIn recent years, with the wide application of new technology of total station instrument with this measurement, non-contact, real-time, automatic, high precision and superior performance of the instrument, has gradually been applied to various types of Engineering Construction Setting-out work, understanding of total station instrument principle, characteristics and application of knowledge, construction survey is important meaning of. In this paper the characteristic and working principle of total station instrument, of the total station instrument in road engineering, underground pipeline engineering, construction engineering, bridge engineering, underground engineering, water conservancy and levee construction lofting applications, according to the different characteristics of engineering use different methods for setting out the required engineering point, and the same in different engineering lofting method, some methods with examples given, so as to meet the needs of different lofting accuracy requirements, so that the total station instrument use is not limited to several commonly used functions, as much as possible to play a full performance. The correct total station using the method can greatly reduce the construction and technical personnel's labor intensity, can improve the construction personnel labor efficiency, but also can greatly reduce the cost of the project. To make full use of the total station instrument in engineering construction lofting's role in making the necessary help.Key words: Total station ；Construction lofting ；Lofting accuracy；Trigonometric leveling目录1 引言 (1)1．1 本课题研究问题的提出 (1)1．2 国内外研究现状 (1)1．3 课题研究的目的及应用价值 (2)2 全站仪放样的特点及主要放样功能 (3)2.1 全站仪的主要特点 (3)2.2 全站仪的主要放样功能 (3)2.2.1.全站仪放样已知方向的长度 (3)2.2.2 全站仪放样已知角度 (4)2.2.3 全站仪放样高程点 (5)2.2.4 全站仪坐标放样 (6)2.3 本章小结 (7)3 全站仪在工程中的施工放样的应用 (8)3.1 全站仪在道路工程的施工放样 (8)3.1.1 利用全站仪任意设站放样道路曲线原理 (8)3.1.2 全站仪坐标法放样在道路曲线放样测量中的应用 (11)3.1.3 全站仪在路基施工中放样 (13)3.2 全站仪在地下管线工程中施工放样放样 (15)3.2.1 全站仪参考线测量放样方法的原理 (15)3.3 全站仪在建筑工程中的施工放样 (16)3.3.1 全站仪在建筑工程平面施工放样定位 (16)3.3.2 全站仪在建筑工程中高程施工放样定位 (18)3.4 全站仪在桥梁工程施工放样 (20)3.4.1 全站仪在桥梁测量工程施工放线中的应用 (21)3.5 全站仪在井下下工程中施工放样的应用 (23)3.5.1 矿山斜井快速准确的测量放样方法 (23)3.5.2 全站仪运用三角高程进行放样 (25)3.6 全站仪在水利工程中施工放样的一般方法 (26)3.6.1 数据采集操作说明 (26)3.6.2 数据管理 (27)3.6.3 利用全站仪进行中线测量 (28)3.6.4 利用全站仪进行高程放样定位 (28)3.7 全站仪在堤防工程中的施工放样 (32)3.7.1 全站仪在堤防工程中的施工放样一般方法 (32)3.8 本章小结 (37)4 全站仪在工程中应用实例分析 (38)4.1 道路工程中曲线放样 (38)4.2 南海石化地下管线放样中的应用 (40)4.2.1 操作步骤 (41)4.2.2 弯头的放样方法 (42)4.3 建筑楼层架设全站仪进行施工放样 (44)4.4 用全站仪测量放样桥梁墩、台的方法 (45)4.4.1 桥梁墩、台中心点位置的放样与校核 (45)4.4.2 桥梁墩、台中心线的放样与校核 (46)4.5 全站仪平距放样在井下的具体应用 (47)4.6 本章小结 (48)5 结语 (49)致谢 (50)参考文献 (51)1 引言1．1 本课题研究问题的提出新中国成立以来，我国经济发展很快，特别是党的十一届三中全会以来，我国经济更是目新月异，经济的发展带动各项工程的建设，现代工程在建设过程中,经常是在图纸设计好以后,才进行建设施工。

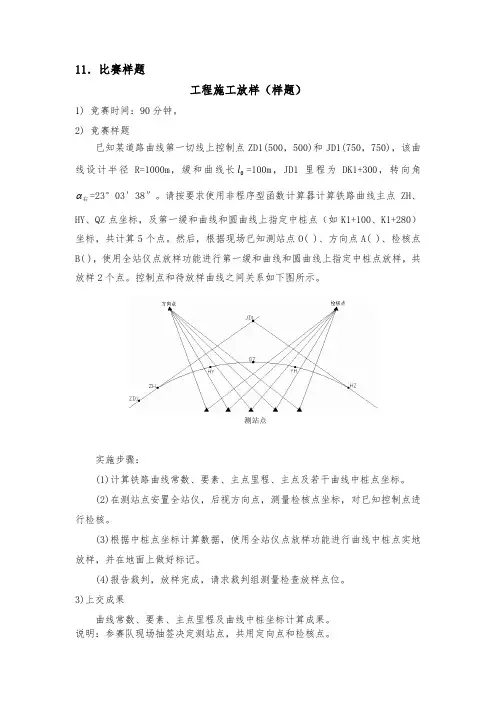

11．比赛样题
工程施工放样（样题）
1) 竞赛时间：90分钟。

2) 竞赛样题
已知某道路曲线第一切线上控制点ZD1(500，500)和JD1(750，750)，该曲线设计半径R=1000m，缓和曲线长
l=100m，JD1里程为DK1+300，转向角
=23°03′38″。

请按要求使用非程序型函数计算器计算铁路曲线主点ZH、HY、右
QZ点坐标，及第一缓和曲线和圆曲线上指定中桩点（如K1+100、K1+280）坐标，共计算5个点。

然后，根据现场已知测站点O( )、方向点A( )、检核点B( )，使用全站仪点放样功能进行第一缓和曲线和圆曲线上指定中桩点放样，共放样2个点。

控制点和待放样曲线之间关系如下图所示。

测站点
实施步骤：
(1)计算铁路曲线常数、要素、主点里程、主点及若干曲线中桩点坐标。

(2)在测站点安置全站仪，后视方向点，测量检核点坐标，对已知控制点进行检核。

(3)根据中桩点坐标计算数据，使用全站仪点放样功能进行曲线中桩点实地放样，并在地面上做好标记。

(4)报告裁判，放样完成，请求裁判组测量检查放样点位。

3)上交成果
曲线常数、要素、主点里程及曲线中桩坐标计算成果。

说明：参赛队现场抽签决定测站点，共用定向点和检核点。

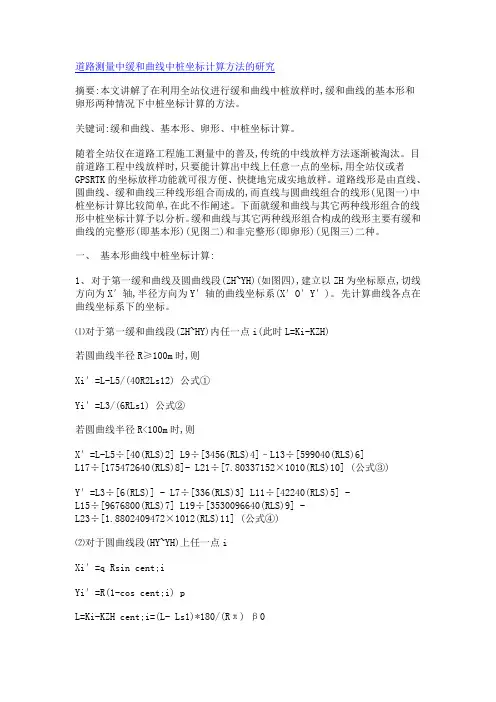

道路测量中缓和曲线中桩坐标计算方法的研究摘要:本文讲解了在利用全站仪进行缓和曲线中桩放样时,缓和曲线的基本形和卵形两种情况下中桩坐标计算的方法。

关键词:缓和曲线、基本形、卵形、中桩坐标计算。

随着全站仪在道路工程施工测量中的普及,传统的中线放样方法逐渐被淘汰。

目前道路工程中线放样时,只要能计算出中线上任意一点的坐标,用全站仪或者GPSRTK的坐标放样功能就可很方便、快捷地完成实地放样。

道路线形是由直线、圆曲线、缓和曲线三种线形组合而成的,而直线与圆曲线组合的线形(见图一)中桩坐标计算比较简单,在此不作阐述。

下面就缓和曲线与其它两种线形组合的线形中桩坐标计算予以分析。

缓和曲线与其它两种线形组合构成的线形主要有缓和曲线的完整形(即基本形)(见图二)和非完整形(即卵形)(见图三)二种。

一、基本形曲线中桩坐标计算:1、对于第一缓和曲线及圆曲线段(ZH~YH)(如图四),建立以ZH为坐标原点,切线方向为X′轴,半径方向为Y′轴的曲线坐标系(X′O′Y′)。

先计算曲线各点在曲线坐标系下的坐标。

⑴对于第一缓和曲线段(ZH~HY)内任一点i(此时L=Ki-KZH)若圆曲线半径R≥100m时,则Xi′=L-L5/(40R2Ls12) 公式①Yi′=L3/(6RLs1) 公式②若圆曲线半径R<100m时,则X′=L-L5÷[40(RLS)2] L9÷[3456(RLS)4]–L13÷[599040(RLS)6]L17÷[175472640(RLS)8]- L21÷[7.80337152×1010(RLS)10] (公式③)Y′=L3÷[6(RLS)] - L7÷[336(RLS)3] L11÷[42240(RLS)5] -L15÷[9676800(RLS)7] L19÷[3530096640(RLS)9] -L23÷[1.8802409472×1012(RLS)11] (公式④)⑵对于圆曲线段(HY~YH)上任一点iXi′=q Rsin cent;iYi′=R(1-cos cent;i) pL=Ki-KZH cent;i=(L- Ls1)*180/(Rπ) β0内移值P=Ls12/(24R)切线增值q= Ls1/2- Ls13/(240R2)综合⑴、⑵,根据不同坐标系的相互转换,可得ZH~YH上任一点i的中桩测量坐标为:Xi=XZH cosA×Xi′-sinA×f×Yi′(公式⑤)Yi= YZH sinA×Xi′ cosA×f×Yi′(公式⑥)式中f为线路的转向系数,右转时f=1,左转时f=-1 。

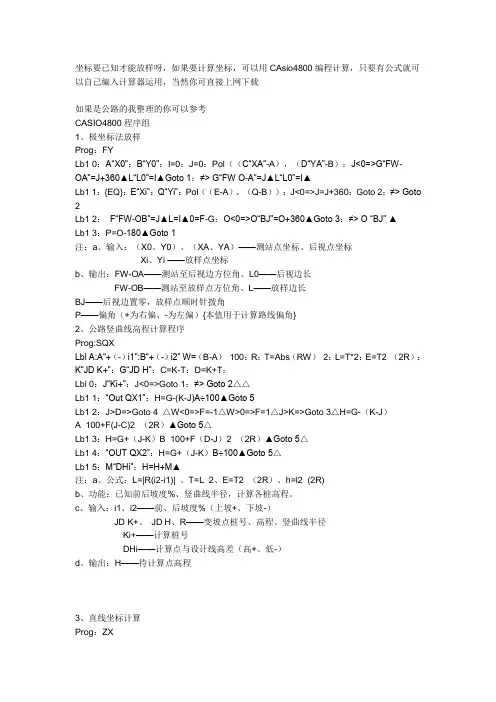

坐标要已知才能放样呀，如果要计算坐标，可以用CAsio4800编程计算，只要有公式就可以自己编入计算器运用，当然你可直接上网下载如果是公路的我整理的你可以参考CASIO4800程序组1、极坐标法放样Prog：FYLb1 0：A“X0”：B“Y0”：I=0：J=0：Pol（（C“XA”-A），（D“YA”-B）：J<0=>G“FW- OA”=J+360▲L“L0”=I▲Goto 1：≠> G“FW O-A”=J▲L“L0”=I▲Lb1 1：{EQ}：E“Xi”：Q“Yi”：Pol（（E-A），（Q-B））：J<0=>J=J+360：Goto 2：≠> Goto 2Lb1 2：F“FW-OB”=J▲L=I▲0=F-G：O<0=>O“BJ”=O+360▲Goto 3：≠> O “BJ” ▲Lb1 3：P=O-180▲Goto 1注：a、输入：（X0、Y0）、（XA、YA）——测站点坐标、后视点坐标Xi、Yi ——放样点坐标b、输出：FW-OA——测站至后视边方位角、L0——后视边长FW-OB——测站至放样点方位角、L——放样边长BJ——后视边置零，放样点顺时针拨角P——偏角（+为右偏、-为左偏）{本值用于计算路线偏角}2、公路竖曲线高程计算程序Prog:SQXLbl A:A“+（-）i1”:B“+（-）i2” W=（B-A）÷100：R：T=Abs（RW）÷2：L=T*2：E=T2÷（2R）：K“JD K+”：G“JD H”：C=K-T：D=K+T：Lbl 0：J“Ki+”：J<0=>Goto 1：≠> Goto 2△△Lb1 1：“Out QX1”：H=G-(K-J)A÷100▲Goto 5Lb1 2：J>D=>Goto 4 △W<0=>F=-1△W>0=>F=1△J>K=>Goto 3△H=G-（K-J）A÷100+F(J-C)2÷（2R）▲Goto 5△Lb1 3：H=G+（J-K）B÷100+F（D-J）2÷（2R）▲Goto 5△Lb1 4：“OUT QX2”：H=G+（J-K）B÷100▲Goto 5△Lb1 5：M“DHi”：H=H+M▲注：a、公式：L=|R(i2-i1)| 、T=L÷2、E=T2÷（2R）、h=l2÷(2R)b、功能：已知前后坡度%、竖曲线半径，计算各桩高程。

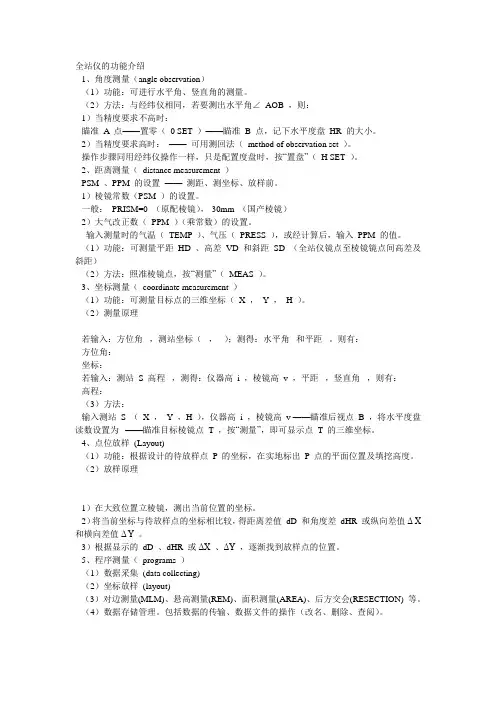

全站仪的功能介绍1、角度测量（angle observation）（1）功能：可进行水平角、竖直角的测量。

（2）方法：与经纬仪相同，若要测出水平角∠AOB ，则：1）当精度要求不高时：瞄准A 点——置零（0 SET ）——瞄准B 点，记下水平度盘HR 的大小。

2）当精度要求高时：——可用测回法（method of observation set ）。

操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（H SET ）。

2、距离测量（distance measurement ）PSM 、PPM 的设置——测距、测坐标、放样前。

1）棱镜常数（PSM ）的设置。

一般：PRISM=0 （原配棱镜），-30mm （国产棱镜）2）大气改正数（PPM ）（乘常数）的设置。

输入测量时的气温（TEMP ）、气压（PRESS ），或经计算后，输入PPM 的值。

（1）功能：可测量平距HD 、高差VD 和斜距SD （全站仪镜点至棱镜镜点间高差及斜距）（2）方法：照准棱镜点，按“测量”（MEAS ）。

3、坐标测量（coordinate measurement ）（1）功能：可测量目标点的三维坐标（X ，Y ，H ）。

（2）测量原理若输入：方位角，测站坐标（，）；测得：水平角和平距。

则有：方位角：坐标：若输入：测站S 高程，测得：仪器高i ，棱镜高v ，平距，竖直角，则有：高程：（3）方法：输入测站S （X ，Y ，H ），仪器高i ，棱镜高v ——瞄准后视点B ，将水平度盘读数设置为——瞄准目标棱镜点T ，按“测量”，即可显示点T 的三维坐标。

4、点位放样(Layout)（1）功能：根据设计的待放样点P 的坐标，在实地标出P 点的平面位置及填挖高度。

（2）放样原理1）在大致位置立棱镜，测出当前位置的坐标。

2）将当前坐标与待放样点的坐标相比较，得距离差值dD 和角度差dHR 或纵向差值Δ X 和横向差值Δ Y 。

3）根据显示的dD 、dHR 或ΔX 、ΔY ，逐渐找到放样点的位置。

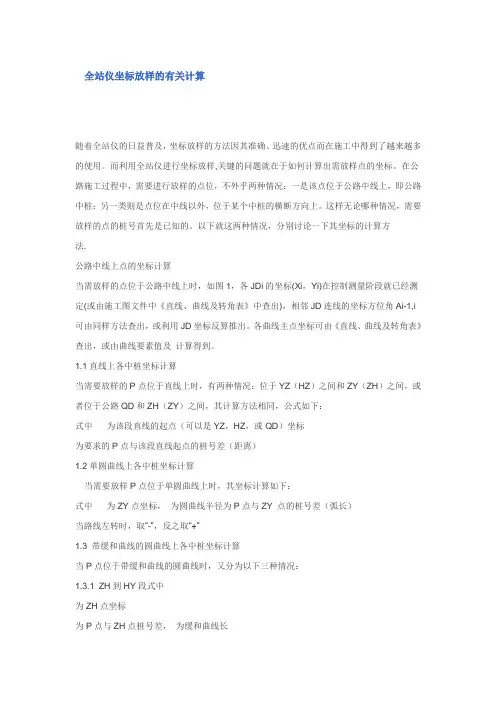

全站仪坐标放样的有关计算随着全站仪的日益普及，坐标放样的方法因其准确、迅速的优点而在施工中得到了越来越多的使用。

而利用全站仪进行坐标放样,关键的问题就在于如何计算出需放样点的坐标。

在公路施工过程中，需要进行放样的点位，不外乎两种情况：一是该点位于公路中线上，即公路中桩；另一类则是点位在中线以外，位于某个中桩的横断方向上。

这样无论哪种情况，需要放样的点的桩号首先是已知的。

以下就这两种情况，分别讨论一下其坐标的计算方法.公路中线上点的坐标计算当需放样的点位于公路中线上时，如图1，各JDi的坐标(Xi，Yi)在控制测量阶段就已经测定(或由施工图文件中《直线、曲线及转角表》中查出)，相邻JD连线的坐标方位角Ai-1,i可由同样方法查出，或利用JD坐标反算推出。

各曲线主点坐标可由《直线、曲线及转角表》查出，或由曲线要素值及计算得到。

1.1直线上各中桩坐标计算当需要放样的P点位于直线上时，有两种情况：位于YZ（HZ）之间和ZY（ZH）之间，或者位于公路QD和ZH（ZY）之间，其计算方法相同，公式如下：式中为该段直线的起点（可以是YZ，HZ，或QD）坐标为要求的P点与该段直线起点的桩号差（距离）1.2单圆曲线上各中桩坐标计算当需要放样P点位于单圆曲线上时，其坐标计算如下：式中为ZY点坐标，为圆曲线半径为P点与ZY 点的桩号差（弧长）当路线左转时，取“-”，反之取“+”1.3 带缓和曲线的圆曲线上各中桩坐标计算当P点位于带缓和曲线的圆曲线时，又分为以下三种情况：1.3.1 ZH到HY段式中为ZH点坐标为P点与ZH点桩号差，为缓和曲线长当路线左转时，取“-”，反之取“+”1.3.2 HY到YH段式中为HY点坐标为P点与ZH点桩号差，为缓和曲线长当路线左转时，取“-”，反之取“+”1.3.3 YH到HZ段式中，为HZ点坐标，为HZ点与P点的桩号差当路线左转时，取“+”，反之取“-”1.4 复曲线上各中桩坐标计算1.4.1当复曲线中间不设缓和曲线时，采用以下方法进行计算：对于第一缓和曲线、第一段圆曲线以及第二缓和曲线，分别用公式（3）、公式（4）和公式（5）计算；对于第二段圆曲线，用公式（2）计算，计算时将公式（2）中的换成，分别为第一圆曲线和第一缓和曲线长度，左转取“-”，右转取“+”。

全站仪放样坐标角度距离的详细步骤放样测量用于在实地上测设出所要求的点位。

在放样过程中，通过对照准点的角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。

显示值=实测值-放样值放样测量应使用盘左位置进行。

14.1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。

操作过程操作键显示1．按右图所示照准参考方向。

2．在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键，将参考方向设置为零。

【置零】【测量】HZA 99°43′13〃HAR 0°00′00〃P2置零坐标放样记录操作过程操作键显示3．在测量模式第二页菜单下按【放样】，进入放样测量模式。

在菜单模式选取“2.放样测量”完成同样功能。

【放样】【放样测量】1．放样数据2．放样观测3．测站设置↓4．方位角4．选取“1.放样数据”后按【】，进入放样数据输入屏幕。

输入放样平距和放样角度，每输完一数据项后按【】。

【】【放样距离角度】H<m>:HA:坐标确定5．按【确定】进入放样观测屏幕。

其中：dH：目标与待放样点的平距差值。

dHA:目标与待放样点的水平角差值。

【确定】【距离放样】dHdHA -119°23′18〃HAR 0°00′00〃改正模式引导测量6．按【引导】进入放样引导屏幕，第二行所显示的角度值为角度实测值与放样值之差值，而箭头方向为仪器照准部应转动的方向。

箭头的含义←：从测站上看去，向左移动棱镜。

→：从测站上看去，向右移动棱镜。

恢复放样观测屏幕,按【差值】【引导】【距离放样】→ -119°23′18〃HAR 0°00′00〃改正模式差值测量操作过程操作键显示7.旋转仪器照准部至第二行显示的角度值为0°。

当角度实测值与放样值之差在±30〃范围内时，屏幕上显示←→。

【距离放样】←→ 0°00′01〃HAR 119°23′19〃改正模式差值测量8．在望远镜照准方向上安置棱镜并照准。

全站仪在公路工程测量中的应用在公路工程建设中，测量工作是至关重要的一环，它为工程的规划、设计、施工和质量控制提供了准确的数据支持。

全站仪作为一种先进的测量仪器，在公路工程测量中发挥着重要的作用。

全站仪，又称为全站型电子速测仪，是一种集光、机、电为一体的高技术测量仪器，能够同时进行角度测量、距离测量和数据处理。

它具有高精度、高效率、多功能等优点，能够满足公路工程测量中各种复杂的测量任务。

一、全站仪在公路工程测量中的主要应用1、控制测量控制测量是公路工程测量的基础，其目的是为后续的施工测量提供可靠的控制点。

全站仪可以通过测量控制点之间的角度和距离，建立高精度的平面控制网和高程控制网。

在测量过程中，全站仪能够自动记录测量数据，并通过内置的软件进行数据处理和精度分析，大大提高了控制测量的效率和精度。

2、中线测量中线测量是确定公路中心线位置的测量工作。

全站仪可以通过测量中线上的点的坐标，精确地确定公路中心线的位置。

在测量过程中，只需在已知控制点上设站，后视另一个控制点，然后测量中线上的点的坐标，即可快速得到中线的位置。

与传统的测量方法相比，全站仪测量中线具有速度快、精度高、操作简便等优点。

3、横断面测量横断面测量是测量公路横断面地面线的工作，其目的是为了计算土石方工程量和设计路基横断面。

全站仪可以通过测量横断面线上点的坐标和高程，快速绘制出横断面图。

在测量过程中，全站仪可以设置在中线上的任意点上，通过测量横断面线上点与中线点之间的距离和高差，即可得到横断面线上点的坐标和高程。

然后，通过数据处理软件，可以将测量数据绘制成横断面图，为土石方计算和路基设计提供依据。

4、纵断面测量纵断面测量是测量公路中线地面线的工作，其目的是为了设计公路的纵坡。

全站仪可以通过测量中线上点的高程，绘制出纵断面图。

在测量过程中，全站仪可以沿着中线逐点测量高程，然后通过数据处理软件，将测量数据绘制成纵断面图。

与传统的水准测量方法相比，全站仪测量纵断面具有速度快、效率高、不受地形限制等优点。

用全站仪进行工程施工放样坐标计算全站仪是一种测量设备，能够在工程施工中进行放样和坐标计算。

它集合了电子测距仪、水平仪和方向仪等多种功能，并通过电子计算和显示来提供高精度的测量结果。

全站仪的应用广泛，从建筑施工到土木工程都可以使用。

在工程施工中，全站仪可以用来进行放样。

放样是根据设计图纸上的数据，在现场确定建筑物或结构物的实际位置和尺寸。

在使用全站仪进行放样时，首先需要在放置的位置上树立起一个基准点，然后通过全站仪测量基准点的坐标，并进行记录。

然后，根据设计图纸上的数据，将全站仪移动到需要放样的地方，并通过测量和计算确定建筑物或结构物的具体位置和尺寸。

全站仪的高精度和自动化功能使得放样过程更加方便和准确。

除了放样，全站仪还可以用来进行坐标计算。

坐标计算是根据已知点的坐标和测量数据，计算其他点的坐标。

在工程施工中，全站仪可以通过测量已知点的坐标，并结合其他测量数据，如角度、距离等，进行计算，并得出其他点的坐标。

这些坐标数据可以用于施工图纸的编制、建筑物的定位和尺寸计算等。

全站仪在工程施工中的应用具有多种优势。

首先，全站仪具有高精度的测量能力，能够提供准确的测量结果，从而保证工程施工的精度和质量。

其次，全站仪具有自动化功能，能够实时计算和显示测量结果，提高工作效率和减少人工操作。

此外，全站仪还具有远距离测量能力和数据传输功能，能够在复杂环境和远距离测量中使用，提高施工的灵活性和适应性。

总而言之，全站仪在工程施工中的应用非常重要。

通过应用全站仪进行工程施工放样和坐标计算，可以提高施工的精度和质量，提高工程施工的效率和安全性。

全站仪的发展和应用还将继续推动工程施工的自动化和智能化，使工程施工更加高效、准确和可靠。

“自定义”坐标系计算放样坐标施工工法“自定义”坐标系计算放样坐标施工工法一、前言在建筑施工中，放样是一个重要的工作环节，它决定了建筑物的形状、大小与位置准确无误。

而“自定义”坐标系计算放样坐标施工工法是一种基于数学原理和现代技术手段的施工方法，通过自定义坐标系和计算放样坐标，实现了施工过程中的精确度与效率的提升，为实际工程提供了参考价值。

二、工法特点该工法的特点是通过自定义坐标系和计算放样坐标，实现了施工过程的精确度和效率的提升。

该工法采用了现代技术手段，比如全站仪、GPS等设备，能够精确测量和定位建筑物的各个要素，确保施工过程中的准确性和一致性。

三、适应范围该工法适用于任何建筑项目，无论大小与复杂度。

无论是住宅建筑、商业建筑还是工业建筑，该工法都能够满足施工过程中的准确性和效率性的要求。

四、工艺原理该工法通过自定义坐标系和计算放样坐标，实现施工工法与实际工程之间的联系。

首先，建立一个以基准点为中心的自定义坐标系，并在该坐标系中计算每个施工节点的放样坐标。

然后，通过全站仪等设备进行测量和定位，将放样坐标转化为实际施工坐标。

这样，就可以按照放样坐标进行施工，确保施工过程中的准确性和一致性。

五、施工工艺施工工艺主要包括以下阶段：确定基准点和自定义坐标系、计算放样坐标、测量和定位、实际施工。

在确定基准点和自定义坐标系阶段，需要选取一个稳定的参考点，并根据项目要求建立自定义坐标系。

在计算放样坐标阶段，根据设计图纸和工程要求，通过数学计算确定每个施工节点的放样坐标。

在测量和定位阶段，使用全站仪等设备进行测量和定位，将放样坐标转化为实际施工坐标。

最后，在实际施工阶段，按照实际施工坐标进行施工。

六、劳动组织根据施工工艺的要求，需要组织一支熟练的施工团队。

该团队应包括测量人员、放样人员、施工人员和质量管理人员等，确保施工过程的顺利进行。

七、机具设备该工法所需的机具设备包括全站仪、GPS设备、计算机和测量工具等。

用全站仪进行工程施工放样(2/2)转载自：谈文斌转载于：2010-08-07 16:27 | 分类：工程阅读：(0) 评论：(0)（九）悬高测量（ REM ） *为了得到不能放置棱镜的目标点高度，只须将棱镜架设于目标点所在铅垂线上的任一点，然后测量出目标点高度 VD 。

悬高测量可以采用“输入棱镜高”和“不输入棱镜高”两种方法。

1、输入棱镜高（1）按 MENU —— P1 ↓—— F1（程序）—— F1（悬高测量）—— F1（输入棱镜高），如：1.3m 。

（2）照准棱镜，按测量（ F1 ），显示仪器至棱镜间的平距 HD —— SET （设置）。

（3）照准高处的目标点，仪器显示的 VD ，即目标点的高度。

2、不输入棱镜高（1）按 MENU —— P1 ↓—— F1（程序）—— F1（悬高测量）—— F2（不输入棱镜高）。

（2）照准棱镜，按测量（ F1 ），显示仪器至棱镜间的平距 HD —— SET （设置）。

（3）照准地面点 G ，按 SET （设置）（4）照准高处的目标点，仪器显示的 VD ，即目标点的高度。

（十）对边测量（ MLM ） *对边测量功能，即测量两个目标棱镜之间的水平距离（ dHD ）、斜距(dSD) 、高差 (dVD) 和水平角 (HR) 。

也可以调用坐标数据文件进行计算。

对边测量 MLM 有两个功能，即：MLM-1 （A-B ，A-C）：即测量 A-B ，A-C ，A-D ，…和 MLM-2 （A-B ，B-C）：即测量A-B， B-C ，C-D ，…。

以 MLM-1 （ A-B ，A-C ）为例，其按键顺序是：1、按 MENU —— P1 ↓——程序（ F1 ）——对边测量（ F2 ）——不使用文件（ F2 ）—— F2 （不使用格网因子）或 F1 （使用格网因子）—— MLM-1 （ A-B ， A-C ）（ F1 ）。

2、照准 A 点的棱镜，按测量（F1），显示仪器至 A 点的平距 HD —— SET （设置）3、照准 B 点的棱镜，按测量（F1），显示 A 与 B 点间的平距 dHD 和高差 dVD 。

全站仪使用方法及坐标计算讲解大家都知道随着建筑工程和仪器设备的发展，全站仪现已替代了经纬仪广泛应用于建筑工程中。

为了更好的掌握测量放线知识，今天对全站仪的使用和坐标计算和大家相互交流学习一下。

在使用本仪器之前, 要把各种注意事项烂熟于心，务必检查并确认该仪器各项功能运行正常。

1、不要将仪器直接对准太阳将仪器直接对准太阳会严重伤害眼睛。

若仪器的物镜直接对准太阳，也会损坏仪器。

2、将仪器架设到脚架上在架设仪器时，若有可能，请使用木脚架。

使用金属脚架时可能引起的震动会影响测量精度。

3、安装基座若基座安装不正确，也会影响测量精度。

请经常检查基座上的调节螺旋，并确保基座联结照准部的螺杆是锁紧的。

基座上的中心固定螺旋旋紧。

4、使仪器免受震动当搬运仪器时，应进行适当保护，使震动对仪器造成的影响最小。

5、提仪器要点当提仪器时，请务必抓紧仪器的把手。

6、高温环境不要将仪器放在高温环境中的时间过长，否则会影响仪器的性能。

7、温度突变仪器或棱镜的温度突变会引起测程的缩短，如将仪器从热的汽车中取出，这时应将仪器放置一段时间使之适应环境温度，再开始测量。

8、电池检查在作业前请确认电池中所剩容量9、取出电池建议当处于仪器开机状态时不要取下电池。

否则，所有存储的数据可能会丢。

故请仪器关机后取下和安装电池。

测量准备1、仪器安放（1）安放三脚架首先将三脚架三个架腿拉伸到合适位置上，紧固锁紧装置；（2）把仪器放在三脚架上小心地把仪器放在三脚架上，通过拧紧三脚架上的中心螺旋使仪器与三脚架联结紧固。

2、仪器整平（1）用圆水准器粗整平仪器相向转动两只脚螺旋使气泡移至垂直于两只脚螺旋连线的圆水准器线上。

转动另一只脚螺旋，使水泡居于圆水准器中心。

（2）用长水准器精确整平仪器松开水平止动手轮，转动仪器使长水准器与两只脚螺旋连线平行;相向转动脚螺旋，使水泡居于长水准器的中心;松开水平止动手轮，转动仪器90°;转动另一只脚螺旋，使水泡居于长水准器的中心;重复以上步骤，直至仪器转动任意位置时，水泡都能居于长水准器的中心。

全站仪坐标放样（一）实验学时：2学时实验类型：验证实验要求：必做一、实验目的（一）掌握坐标反算。

（二）掌握极坐标法测设点位。

二、实验内容（一）全站仪对中、整平、建站。

（二）使用全站仪采用极坐标法测设点位。

三、实验原理、方法和手段（一）原理A，B为平面控制点，P为待测的点位，其坐标均为已知，用极坐标法测设P点。

以A 点位测站，用极坐标反算AB和AP的方位角αAB和αAP、水平角以及AP的水平距离D AP。

（二）方法、手段1.方法极坐标放样法。

2.手段利用全站仪根据坐标反算计算出两点坐标的放样数据—角度、距离进行放样。

教师现场指导、学生动手练习。

四、实验组织运行要求（一）实验要求1、以学生自主训练为主的开放模式组织教学。

以专业为对象，班级为单位分小组进行实验，由学院统一安排。

2、实验开始前，以小组为单位到测量实验室领取仪器和工具，并做好仪器使用登记工作。

领到仪器后，到指定实验地点集中，待实验指导教师作全面讲解后，方可开始实验。

3、对实验规定的各项内容，小组内每人均应轮流操作。

实验结束后，实验报告应独立完成。

4、实验应在规定时间内进行，不得无故缺席、迟到或早退；实验应在指定地点进行，不得擅自变更地点。

5、必须遵守本实验指导书所列的“测量仪器工具的借用规则”或“测量记录与计算的规则”。

6、应认真听取教师的指导，实验的具体操作应按实验指导书的要求、步骤进行。

7、实验中出现仪器故障、工具损坏和丢失等情况时，必须及时向指导教师报告，不可随意自行处理。

8、实验结束时，应把观测记录交实验指导教师审阅，经教师认可后方可收拾和清理仪器、工具。

最后，将仪器、工具归还实验室。

（二）测量仪器借用规则测量仪器精密、贵重，对测量仪器的正确使用、精心爱护和科学保养，是测量工作人员必须具备的素质和应该掌握的技能，也是保证测量成果质量、提高工作效率和延长仪器使用寿命的必要条件。

测量仪器、工具的借用必须遵守以下规则：1、每次实验前，以小组为单位。
